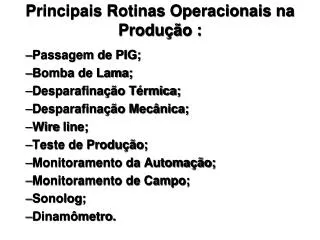

  1. Principais Rotinas Operacionais na Produção : Passagem de PIG; Bomba de Lama; Desparafinação Térmica; Desparafinação Mecânica; Wireline; Teste de Produção; Monitoramento da Automação; Monitoramento de Campo; Sonolog; Dinamômetro.

  2. PIG DE POLIURETANO PARA LINHA DE FIBRA PIG DE ESCOVA DE AÇO PARA LINHA DE AÇO CARBONO PIG`s mais utilizados: Passagem de PIG`s

  3. Câmara de Lançamento: Passagem de PIG`s

  4. Câmara de recebimento no satélite: Passagem de PIG`s

  5. Passagem de PIG`s Lançadores e recebedores de PIG do futuro: PIG VALVE PIG VALVE ABRIR A TAMPA INSERIR O PIG FECHAR TAMPA O PIG SE DESLOCA O PIG CHEGA AO DESTINO FINAL BATENTE

  6. Bomba de Lama Principais aplicações: • - Limpeza preventiva das linhas de produção; • Circulação pelo anular de poços para a limpeza da bomba de fundo; • Deslocamento de PIG preso.

  7. Desparafinação Térmica Caldeira Móvel (Geração de vapor): • Injeção em anulares de poços com baixa pressão • (1200 psig), para aquecimento do fluido interno da coluna.

  8. Desparafinação Térmica UCOQ (Unidade de Circulação de Óleo Quente); UCAQ (Unidade de Circulação de Água Quente); • Injeção de óleo ou água quente (90ºC) em anulares de poços com pressões mais elevadas (1200 psig), para aquecimento do fluido interno da coluna. • Injeção de água quente nas linhas de produção, para remoção de parafina.

  9. Desparafinação Mecânica Consiste na limpeza mecânica em colunas de poços que produzem sem hastes, através da raspagem interna.

  10. WireLine Consiste na intervenção em colunas de poços que produzem sem hastes, através da utilização de Unidades com Arame. • Principais aplicações: • -Substituição da válvulas de Gás Lift • Instalação e operação de diversos acessórios das Colunas de Produção • Assentamento e desassentamento de plugs nas Colunas de Produção

  11. Testes de Produção SISTEMA DE COLETA DE GÁS TANQUE DE COLETA OUTROS SATÉLITES POÇOS PRODUTORES POÇOS PRODUTORES POÇOS PRODUTORES SATÉLITES SEPARADORES TANQUE DE TESTE Utilização de tanques nas estações coletoras e Coleta de Amostras para BSW. • Frequências requeridas: • -Para atendimento à ANP (Distribiuição das participações na produção) = 90 dias; • Para atendimento ao Reservatórios (Acompanhamento das reservas) = Negociado em função da capacidade de instalação e importância dos poços. Coleta de Amostras p/ BSW

  12. Testes de Produção (Futuro)(Sistemas móveis)

  13. Testes de Produção (Futuro)(Sistemas móveis)

  14. Testes de Produção (Futuro)(Sistemas móveis)

  15. Monitoramento da Automação TEMPERATURA PRESSÃO VAZÃO TOTALIZAÇÃO ESTAÇÃO DE TRANSFERÊNCIA OPERADOR DE CAMPO COP (CENTRAL DE OPERAÇÕES DA AUTOMAÇÃO). POÇOS POÇOS SISTEMA DE AUTOMAÇÃO DOS PROCESSOS

  16. Sonolog FAZENDO O REGISTRO DE SONOLOG COM DISTÂNCIA MÍNIMA ENTRE O VEÍCULO E O POÇO = 10m. • Mede o nível de fluido no anular dos poços bombeados. REGISTRO DE SONOLOG: CHECANDO SE FOI IDENTIFICADO O NÍVEL DE FLUIDO

  17. Sonolog REGISTRO DE SONOLOG MOMENTO DO DISPARO

  18. Dinamômetro TAMBOR APARELHOS MOLAS APARELHOS DE DINAMÔMETRO 77.1 E 77.2 E MOLAS I, II, III e IV • Mede as cargas na coluna de hastes do Bombeio Mecânico durante um ciclo completo.

  19. Dinamômetro VERIFICANDO OS REGISTROS DINÂMICO - POÇO OPERANDO - 01 GIRO DE 360° E OS 02 REGISTROS ESTÁTICOS - VÁLVULAS DE PÉ E PASSEIO, COM PEQUENO VAZAMENTO NA VÁLV. DE PASSEIO.

  20. Dinamômetro Cartas Com Registros Dinâmicos E Estáticos Normais, Sem Vazamentos.
