  1. Antena Yagi

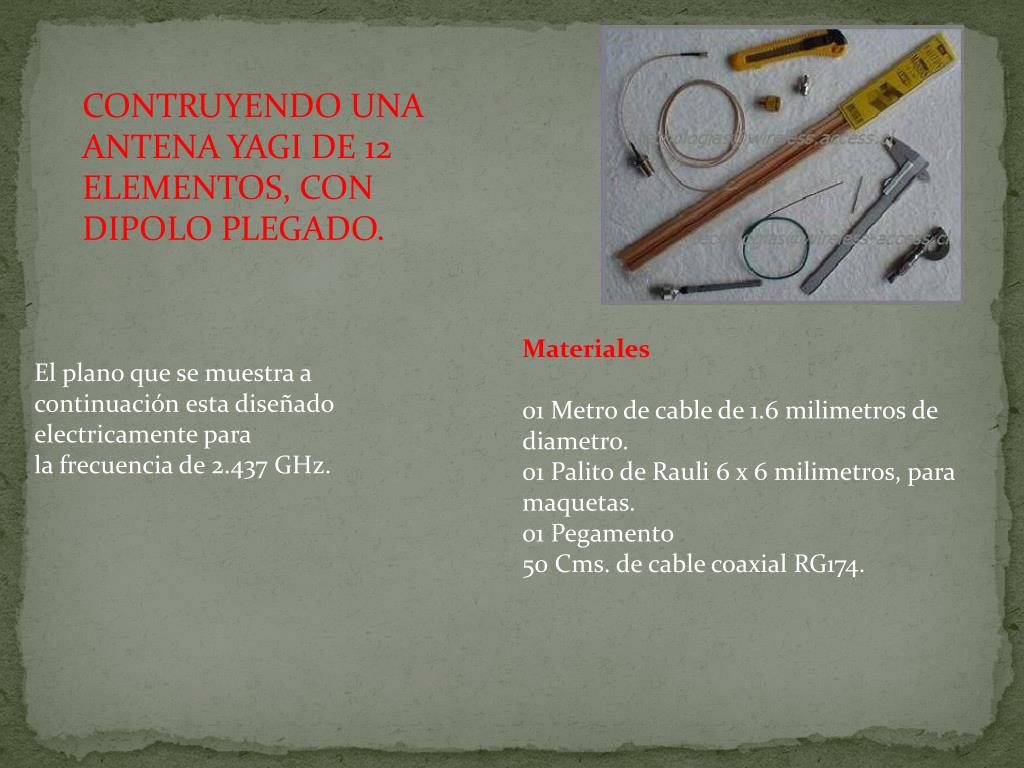

  2. CONTRUYENDO UNA ANTENA YAGI DE 12 ELEMENTOS, CON DIPOLO PLEGADO. Materiales01 Metro de cable de 1.6 milimetros de diametro.01 Palito de Rauli 6 x 6 milimetros, para maquetas.01 Pegamento 50 Cms. de cable coaxial RG174. El plano que se muestra a continuación esta diseñado electricamente parala frecuencia de 2.437 GHz.

  3. la ganancia es una magnitud que expresa la relación entre la amplitud de una señal de salida respecto a la señal de entrada. Se mide en unidades como belio (símbolo: B) o submúltiplos de éste como el decibelio (símbolo: dB). • Por ejemplo, si la potencia de salida de un amplificador es 40 W (vatios) y la de entrada era de 20 W, la ganancia sería de 10 log (40 W / 20 W) ≈ 3,0103 dB. • Cuando la ganancia es negativa (menor que 0), hablamos de atenuación. Así, en el ejemplo anterior pero al revés: 40 W de entrada, frente 20 W de salida, el resultado sería de -3,0103 dB. No hablaríamos de una ganancia de -3 dB, sino de una atenuación de 3 dB.

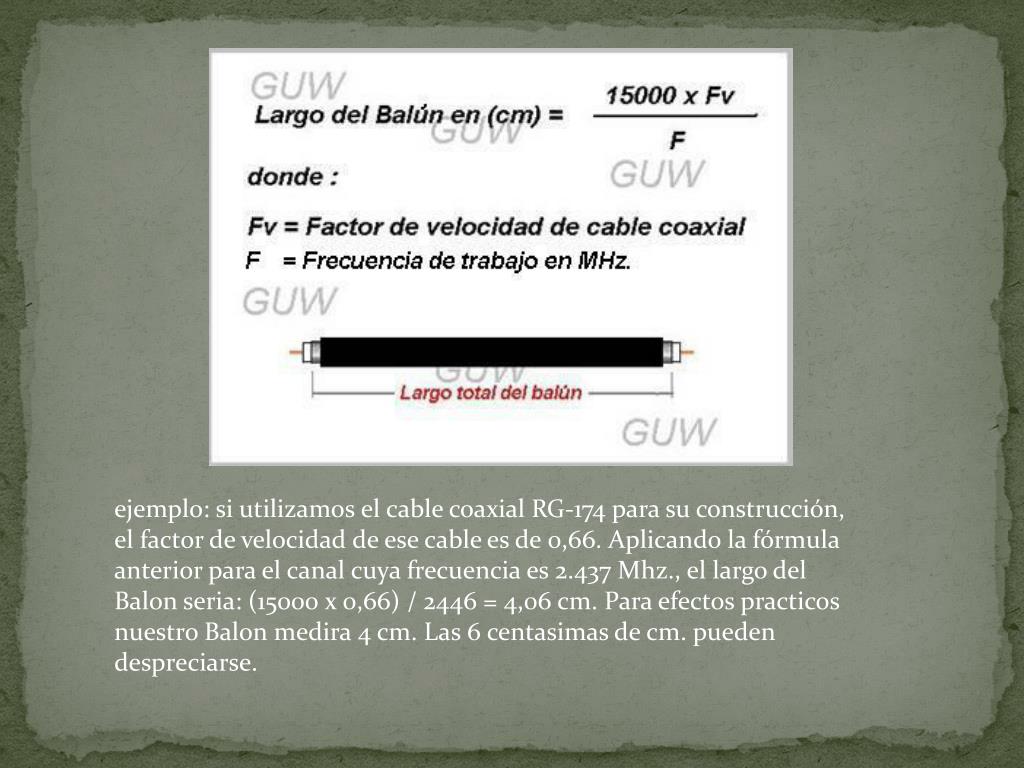

  4. ejemplo: si utilizamos el cable coaxial RG-174 para su construcción,el factor de velocidad de ese cable es de 0,66. Aplicando la fórmulaanterior para el canal cuya frecuencia es 2.437 Mhz., el largo delBalon seria: (15000 x 0,66) / 2446 = 4,06 cm. Para efectos practicosnuestro Balon medira 4 cm. Las 6 centasimas de cm. puedendespreciarse.
