Presentation Transcript


Adsl cable modem

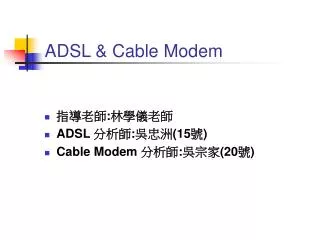

ADSL & Cable Modem

  • 指導老師:林學儀老師

  • ADSL 分析師:吳忠洲(15號)

  • Cable Modem 分析師:吳宗家(20號)


Adsl asymmetrical digital subscriber line dsl

ADSL(Asymmetrical Digital Subscriber Line)是DSL家族中應用最廣泛、最成熟的技術。

ADSL是什麼?


Adsl cable modem

ADSL的架構


Adsl cable modem

xDSL家族系列

  • ADSL(Asymmetric Digital Subscriber Line)

    非對稱式數位用戶迴路

  • HDSL-2(High-data-rate Digital Subscriber Line)

    高速數位用戶線路

  • IDSL(ISDN Digital Subscriber Line)

    ISDN數位用戶迴路

  • SDSL(Symmetric Digital Subscriber Line)

    對稱式數位用戶迴路

  • SHDSL(Single-pair High Speed DSL)

    單銅絞線高速DSL

  • VDSL(Very High-Bit-Rate Digital Subscriber Line)

    超高速數位用戶迴路


Adsl cable modem

ADSL的調變方式


Adsl cable modem

技術分析

無載波調幅與相位調變(CAP ):

使用回授等化器。這是一個將雜訊最小化的方式,並

可以最有效地利用低於1KHz的頻帶。

離散多重音調(DMT):

將頻譜分為許多4KHz頻帶,分析每一頻帶的訊號雜音比

並依每一頻帶的狀況改變其傳送的位元率(bit rate)。


Dmt cap

DMT相較於CAP優點

  • 有效利用頻寬

  • 位元傳輸速率的彈性

  • 脈衝雜訊抵抗力強

  • ATM的傳輸配合


Adsl cable modem

ADSL傳輸方式

  • 一﹑downstream (接收頻道;download) 為單向高速率通道﹐由電信公司傳輸至客戶端的方向﹐其速率為2Mbps至12 Mbps。

  • 二﹑upstream (傳送頻道;upload) 為雙向全雙工通道﹐亦有產品設計成單向﹐由客戶端傳輸至電信公司﹐其速率為16Kbps至1Mbps。

  • 三﹑POTS頻道 利用基本的4 KHz頻寬﹐提供POTS服務(Plain Old Telephone Service)也就是目前講電話用的頻道。


Adsl cable modem

頻譜分配


Qos quality of service

QoS (Quality of Service)服務質量

服務質量(QoS)是用來解決網絡延遲和阻塞等問題的一種技術。如果沒有這一功能,某些應用系統,比如音頻和視頻,就不能可靠的一直工作下去。

定義QoS的三個參數為丟失、延遲和延遲變量。

改善QoS的方法有很多,可以從外部線路改善、調頻技術及改善IP封包傳輸方法等…


Cable modem

Cable Modem是什麼?


Cable modem1

Cable Modem的分類

(1)從數據傳輸方向上有單向和雙向Cable Modem之分。

(2)從傳輸方式上可分為雙向對稱式傳輸和非對稱式傳輸。

(3)從網路通信角度上有同步(共享)和 非同步(交換)兩種方式。


Cable modem2

Cable Modem之架構


Adsl cable modem

混合光纖同軸(HFC)技術

  • HFC(Hybrid Fiber Coaxial)

    是指光纖同軸電纜混合網,它是一種新型的寬帶網路,採用光纖到服務區,而在進入用戶的「最後1哩」採用同軸電纜傳輸。


Cable modem3

Cable Modem傳輸標準和頻率配置

傳輸標準:

國際電聯電信標準部,基於DOCSIS V2.0標準的Cable Modem系統,下行採用64QAM或256QAM調製方式;上行採用8, 32, 64, 128 QAM調製方式。

頻率配置:

根據廣播電視技術規範行業標準規定,5—65MHz為上傳頻率配置;65—87MHz為過渡頻率帶; 87—108MHz為調頻廣播範圍;108—750MHz為模擬、數字、數據業務下載頻寬。

根據IEEE802.14F規定,5—45MHz為CM的上行頻率配置,50—550MHz傳輸下行模擬信號,550—750MHz用於數字傳輸。


Cable modem4

Cable Modem頻譜分配圖


Docsis v2 0

DOCSIS V2.0標準

  • DOCSIS是一種以IP為中心的一點對多點標準,是為提升有線電視網路的寬頻網際網路品質而開發的。

  • DOCSIS系列標準為MCNS (Multimedia Cable Network System)所制定的Cable Modem傳輸標準,並由美國有線電視實驗室(Cable Labs)來負責此標準的相關認證

  • DOCSIS 2.0的標準尚有兩種調變方式FA-TDMA (Frequency-Agile Time Division Multiple Access)以及S-CDMA (Synchronous Code Division Multiple Access)


Docsis 2 0 a tdma s cdma

DOCSIS 2.0之A-TDMA與S-CDMA技術特性比較


Adsl cable modem1

ADSL & Cable Modem之比較


Adsl cable modem2

ADSL & Cable Modem之優劣


Adsl cable modem

結語

  • ADSL是一項低成本、高效率的遠端資訊接取設備,其發展全靠電信公司願不願投資較大的成本來改善它的機房設備。未來的威脅則是網路品質的改善,將會促進網路電話的普及,進而影響長途電話費的收入。

  • 有線電視業者則一開始就針對大眾消費市場來推動Cable Modem服務,以其在速率上可達到較ISDN更快的接取速度,未來更有可能結合電話、網路等其他服務來與ADSL一較高下。

  • 哪一種好? 見仁見智 看你的需求

    好的老師帶你上天堂

    不好的老師帶你住套房
