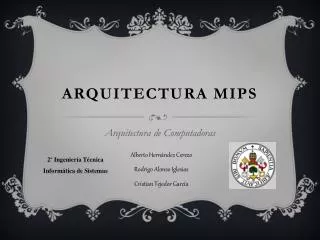

  1. Arquitectura MIPS Arquitectura de Computadoras Alberto Hernández Cerezo Rodrigo Alonso Iglesias Cristian Tejedor García 2º Ingeniería Técnica Informática de Sistemas

  2. Sumario • Introducción • Diseño • Historia • Familia CPUs MIPS • Arquitectura • Instrucciones • Bibliografía

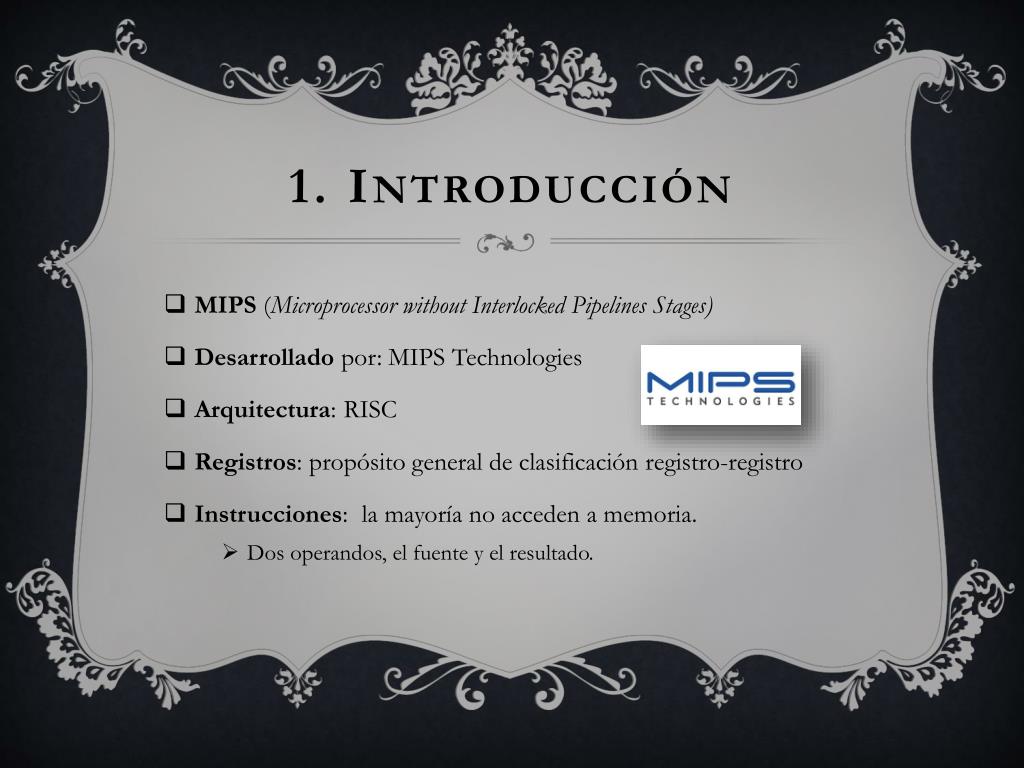

  3. 1.Introducción • MIPS (Microprocessor without Interlocked Pipelines Stages) • Desarrollado por: MIPS Technologies • Arquitectura: RISC • Registros: propósito general de clasificación registro-registro • Instrucciones: la mayoría no acceden a memoria. • Dos operandos, el fuente y el resultado.

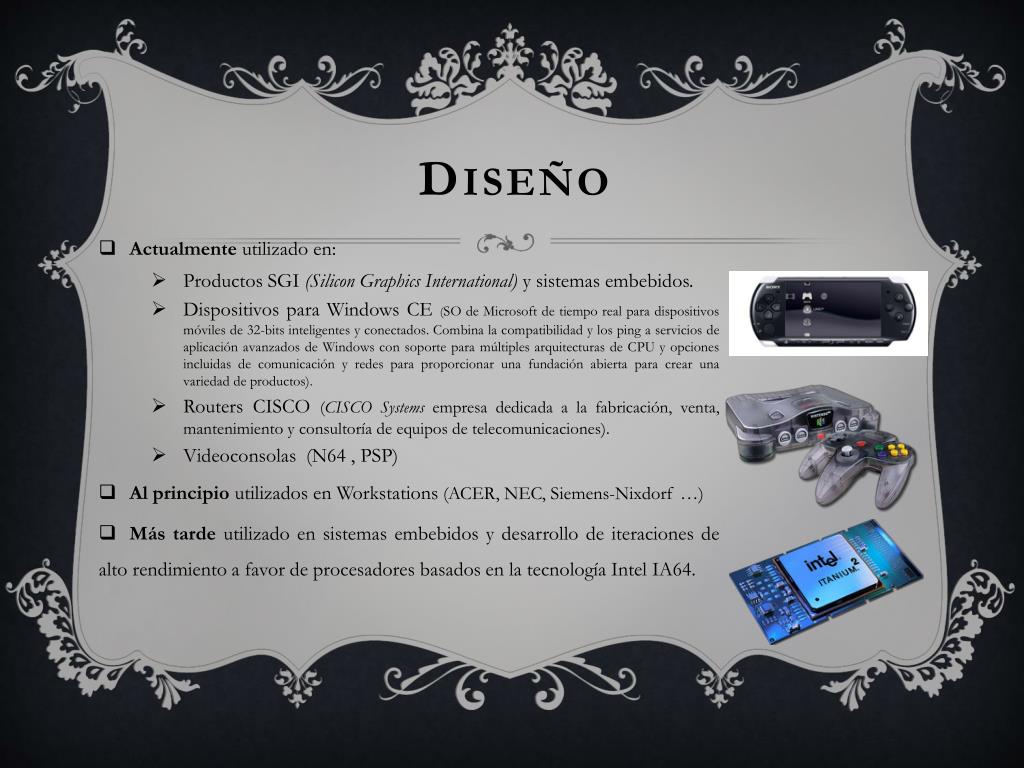

  4. Diseño • Actualmente utilizado en: • Productos SGI (SiliconGraphicsInternational) y sistemas embebidos. • Dispositivos para Windows CE (SO de Microsoft de tiempo real para dispositivos móviles de 32-bits inteligentes y conectados. Combina la compatibilidad y los ping a servicios de aplicación avanzados de Windows con soporte para múltiples arquitecturas de CPU y opciones incluidas de comunicación y redes para proporcionar una fundación abierta para crear una variedad de productos). • Routers CISCO (CISCO Systemsempresa dedicada a la fabricación, venta, mantenimiento y consultoría de equipos de telecomunicaciones). • Videoconsolas (N64 , PSP) • Al principio utilizados en Workstations(ACER, NEC, Siemens-Nixdorf…) • Más tarde utilizado en sistemas embebidos y desarrollo de iteraciones de alto rendimiento a favor de procesadores basados en la tecnología Intel IA64.

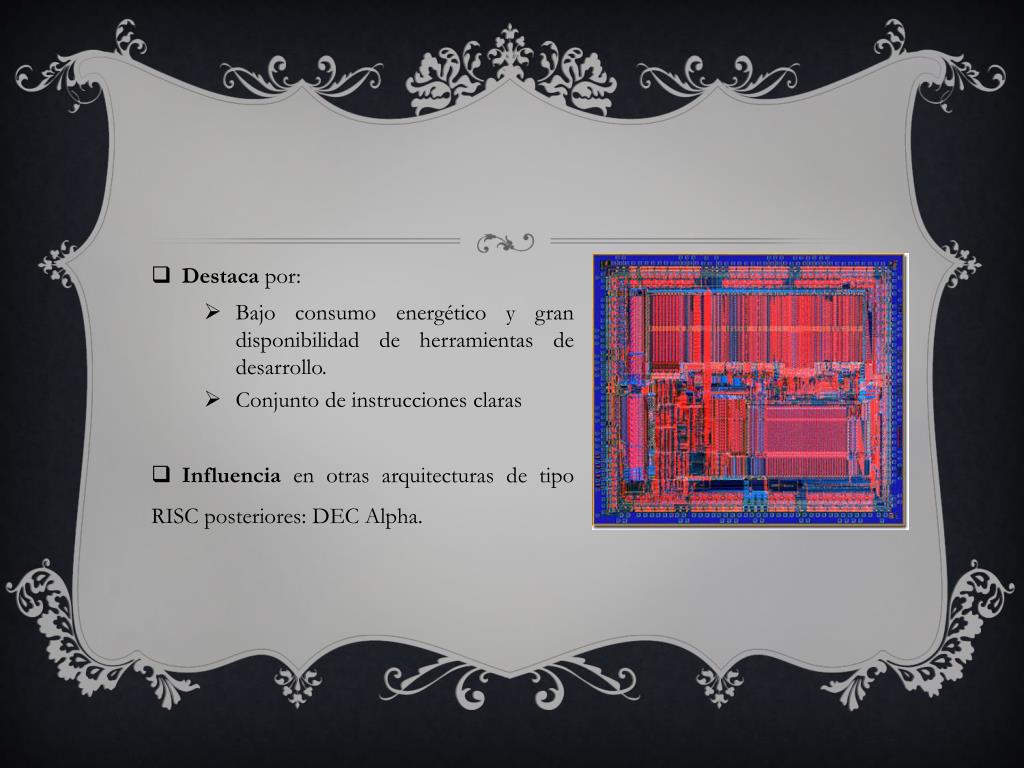

  5. Destaca por: • Bajo consumo energético y gran disponibilidad de herramientas de desarrollo. • Conjunto de instrucciones claras • Influencia en otras arquitecturas de tipo RISC posteriores: DEC Alpha.

  6. 2.Historia • Origen: 1981 Universidad de Stanford. • John L. Hennessy • Idea: mejorar a gran escala el rendimiento de la máquina a través del uso de la segmentación. • Contra: tecnología por entonces de sobra conocida pero difícil de implementar. • Funcionamiento: la ejecución de una instrucción era dividida en varias etapas. • Frecuencia del reloj de toda la CPU venía dictado por la latencia del ciclo completo.

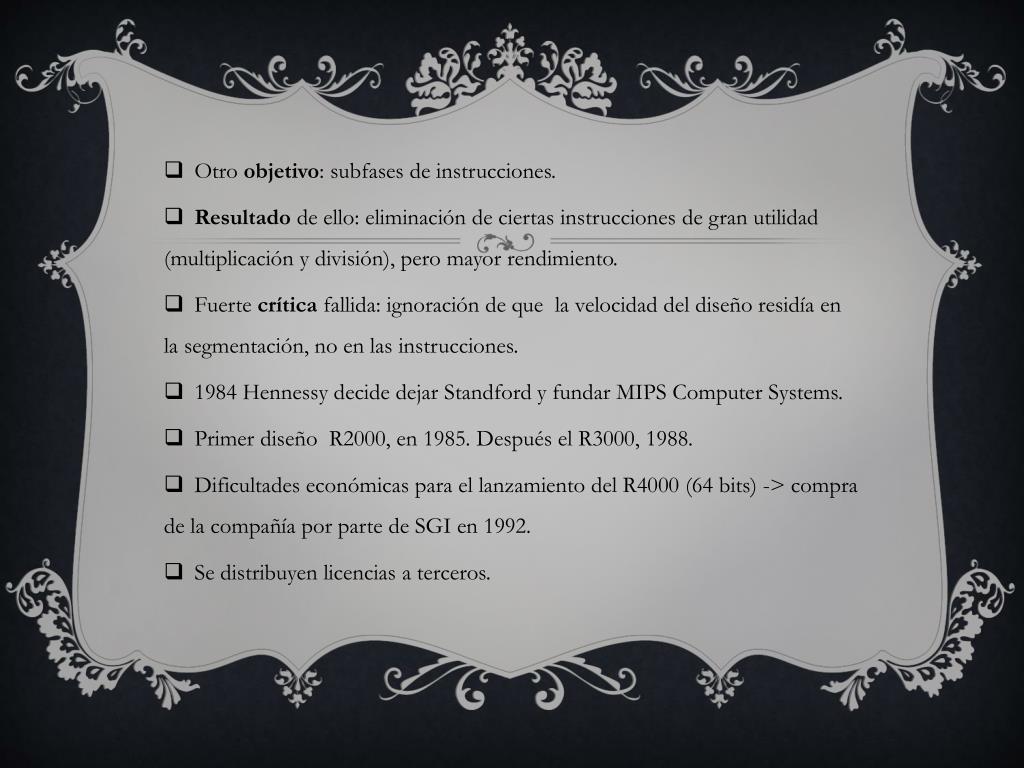

  7. Otro objetivo: subfases de instrucciones. • Resultado de ello: eliminación de ciertas instrucciones de gran utilidad (multiplicación y división), pero mayor rendimiento. • Fuerte crítica fallida: ignoración de que la velocidad del diseño residía en la segmentación, no en las instrucciones. • 1984 Hennessy decide dejar Standford y fundar MIPS Computer Systems. • Primer diseño R2000, en 1985. Después el R3000, 1988. • Dificultades económicas para el lanzamiento del R4000 (64 bits) -> compra de la compañía por parte de SGI en 1992. • Se distribuyen licencias a terceros.

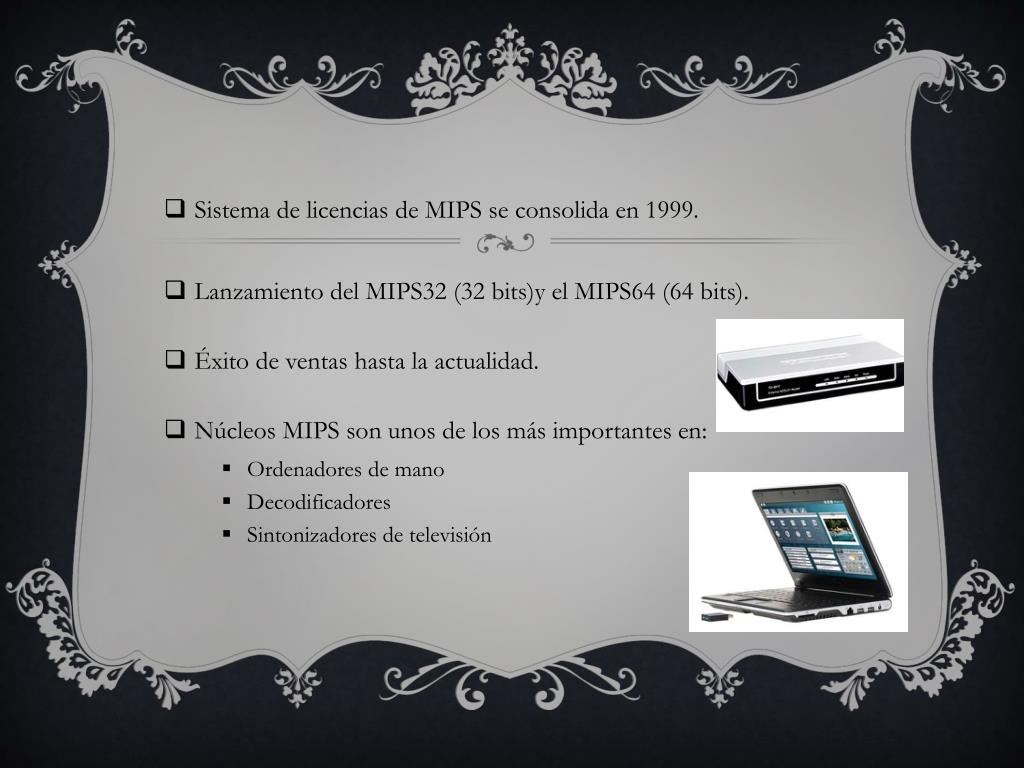

  8. Sistema de licencias de MIPS se consolida en 1999. • Lanzamiento del MIPS32 (32 bits)y el MIPS64 (64 bits). • Éxito de ventas hasta la actualidad. • Núcleos MIPS son unos de los más importantes en: • Ordenadores de mano • Decodificadores • Sintonizadores de televisión

  9. Familia CPUs MIPS • R2000 (1985) instrucciones multiciclo y registros de 32 bits. • R3000 (1988) caché de 32 Kb posteriormente aumentada a 64 Kb. De esta rama derivan otros MIPS como el R3400, R3500 o R3900. • R4000 (1991) 64 bits caché 8 Kb. Derivados de él son el R4400 de 1993, con caches de 16 Kb, y los diseños de bajo cote R4200 y R4300 entre otros. • El R5000 se encuadra junto con el R4700 y el R4650 desarrollados por Quantum Effects Devices, con diseños de grandes caches solo. • El R7000 y R9000, de QED, para sistemas embebidos de tipo redes e impresoras laser. • R8000 Primer diseño superescalar. Consta de 6 chips (dos caches de 16 KB, una unidad de punto flotante, tres RAM de caché secundaria personalizable y un controlador de caché ASIC). R10000 (1995) chip único de mayor velocidad de reloj que su antecesor. • Tiene derivados como R12000, R12000A, R14000, R14000A, R16000, R16000A y R18000

  10. 3. Arquitectura Componentes (Modelo R2000) • Procesador • (ALU) Unidad Aritmética y Lógica: Unidad Aritmética entera, operaciones de multiplicación y división. • (FPU)Unidad punto flotante:manejo de memoria caché y virtual. Basado en una arquitectura tipo Harvard: • Arquitecturas de computadoras que utilizaban dispositivos de almacenamiento físicamente separados para las instrucciones y los datos, en oposición clara a la arquitectura de Von Neumann.

  11. Banco de registros (BR) constituido por: • 32 Registros de 32 bits de propósito general para operaciones con enteros. Se identifican por el carácter especial $ seguido de un número de 0 a 31. • 32 Registros de 32 bits de propósito general, formato IEEE754 para operaciones en punto flotante de precisión simple y 16 registros de 64 bits para operaciones en punto flotante de doble precisión.

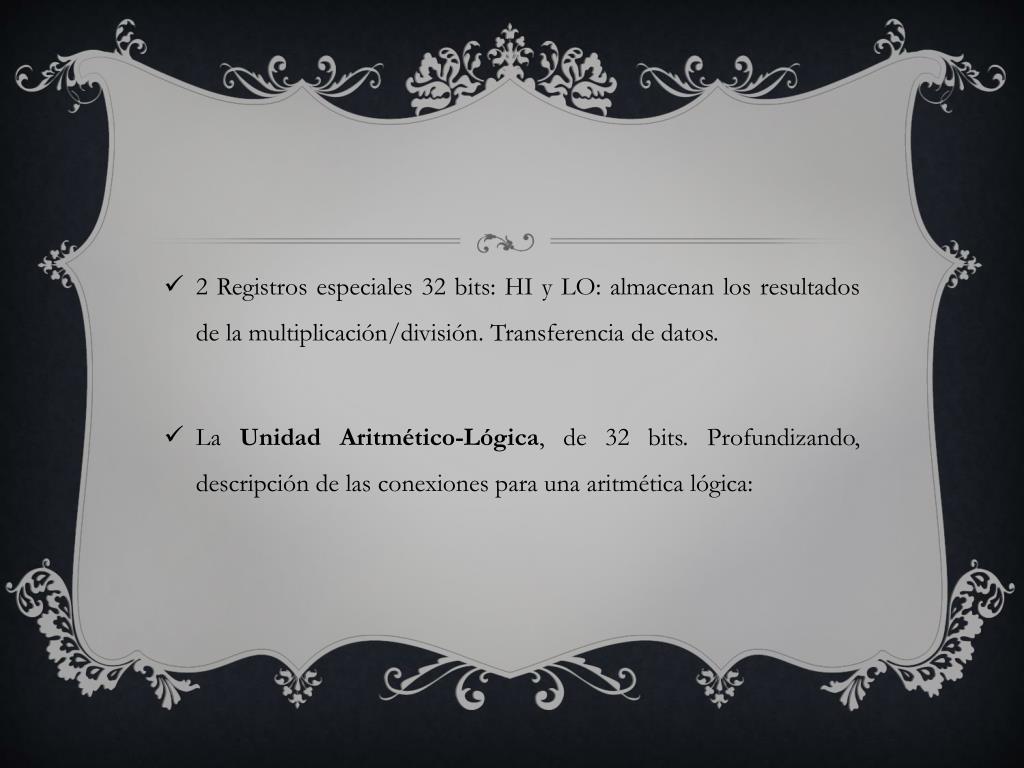

  12. 2 Registros especiales 32 bits: HI y LO: almacenan los resultados de la multiplicación/división. Transferencia de datos. • La Unidad Aritmético-Lógica, de 32 bits. Profundizando, descripción de las conexiones para una aritmética lógica:

  13. Primera fase: se busca la instrucción, colocando el PC en la entrada de direcciones de la memoria de instrucciones (MI) la instrucción a ejecutar, la cual presenta una señal de lectura siempre activa y su salida será la instrucción. En esta implementación se incrementa simultáneamente el contenido del PC, aunque no se actualiza. • Segunda fase: decodificación de la instrucción, encargada de enviar las señales apropiadas de lectura, escritura y selección a los elementos que lo precisen, dos operandos en una instrucción aritmética o lógica y el código de operación y el de control de la ALU.

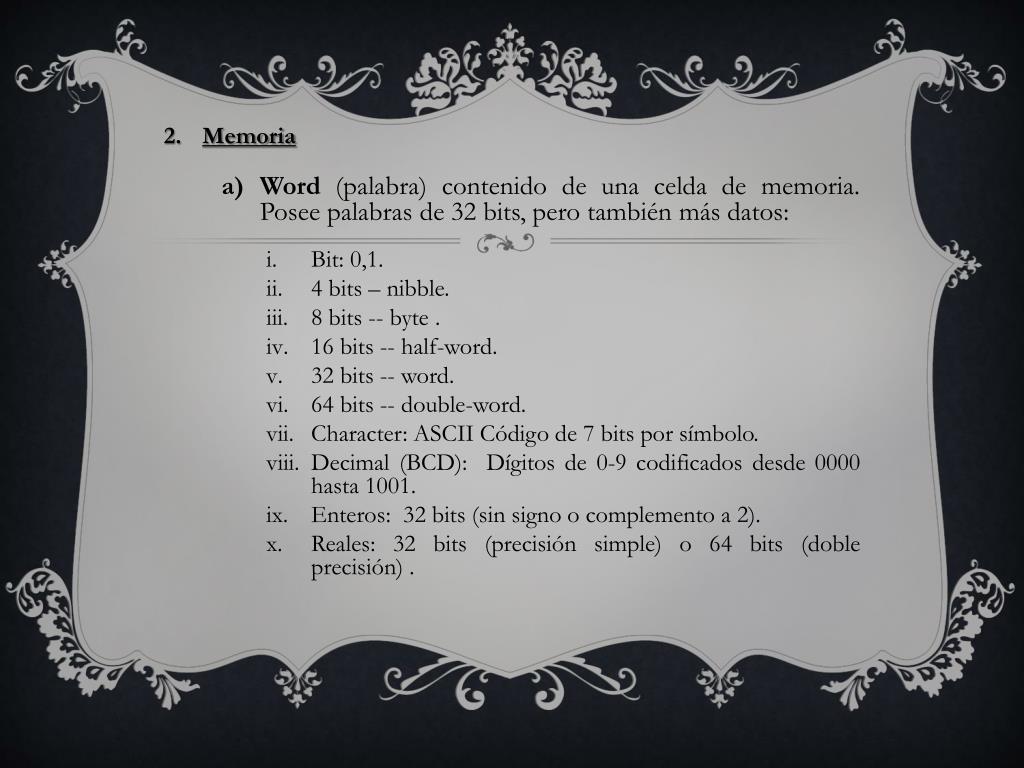

  14. Memoria • Word (palabra) contenido de una celda de memoria. Posee palabras de 32 bits, pero también más datos: • Bit: 0,1. • 4 bits – nibble. • 8 bits -- byte . • 16 bits -- half-word. • 32 bits -- word. • 64 bits -- double-word. • Character: ASCII Código de 7 bits por símbolo. • Decimal (BCD): Dígitos de 0-9 codificados desde 0000 hasta 1001. • Enteros: 32 bits (sin signo o complemento a 2). • Reales: 32 bits (precisión simple) o 64 bits (doble precisión) .

  15. Las palabras de 32-bits, bytes y medias-palabras pueden ser cargados en GPRs. Bytes y medias palabras rellenan con 0 o con el bit de signo los 32 bits. • Unidades de 32 bits pueden ser cargadas en FPRs • Números reales de 32 bits (precisión simple) se guardan en los FPRspares • Los reales de precisión doble (64-bit) se guardan 2 FPRs consecutivos empezando por número par.

  16. Organización de la memoria: • Dirección física memoria de instrucciones, en modo usuario, empieza en la dirección 0x00400000 y termina en la 0x0FFFFFFF. • Dirección de la memoria de datos, en modo usuario, empieza en la 0x10000000 y termina en la 0x7FFFFFFF.La memoria accesible por el usuario se encuentra dentro del rango [0x00400000, 0x7FFFFFFF] (tipo RAM). • La parte de memoria del programa sirve para contener el código de las aplicaciones que se ejecutan. • Los segmentos de datos estáticos, datos dinámicos y pila contienen los datos que las aplicaciones utilizan en su ejecución.

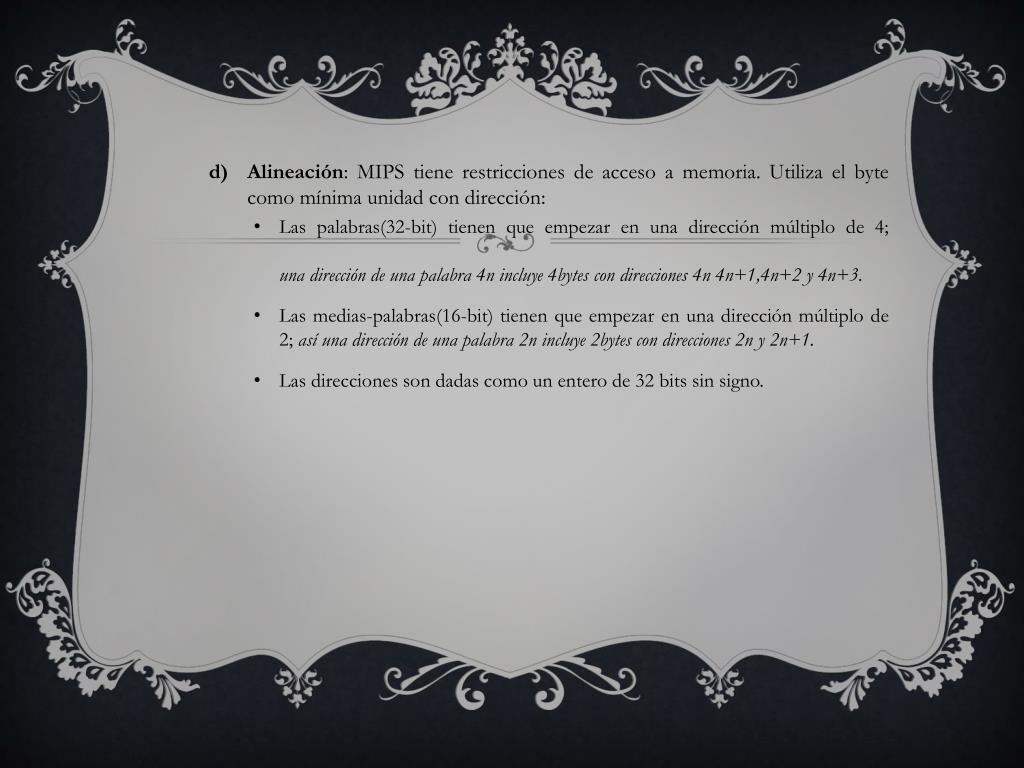

  17. Alineación: MIPS tiene restricciones de acceso a memoria. Utiliza el byte como mínima unidad con dirección: • Las palabras(32-bit) tienen que empezar en una dirección múltiplo de 4; una dirección de una palabra 4n incluye 4bytes con direcciones 4n 4n+1,4n+2 y 4n+3. • Las medias-palabras(16-bit) tienen que empezar en una dirección múltiplo de 2; así una dirección de una palabra 2n incluye 2bytes con direcciones 2n y 2n+1. • Las direcciones son dadas como un entero de 32 bits sin signo.

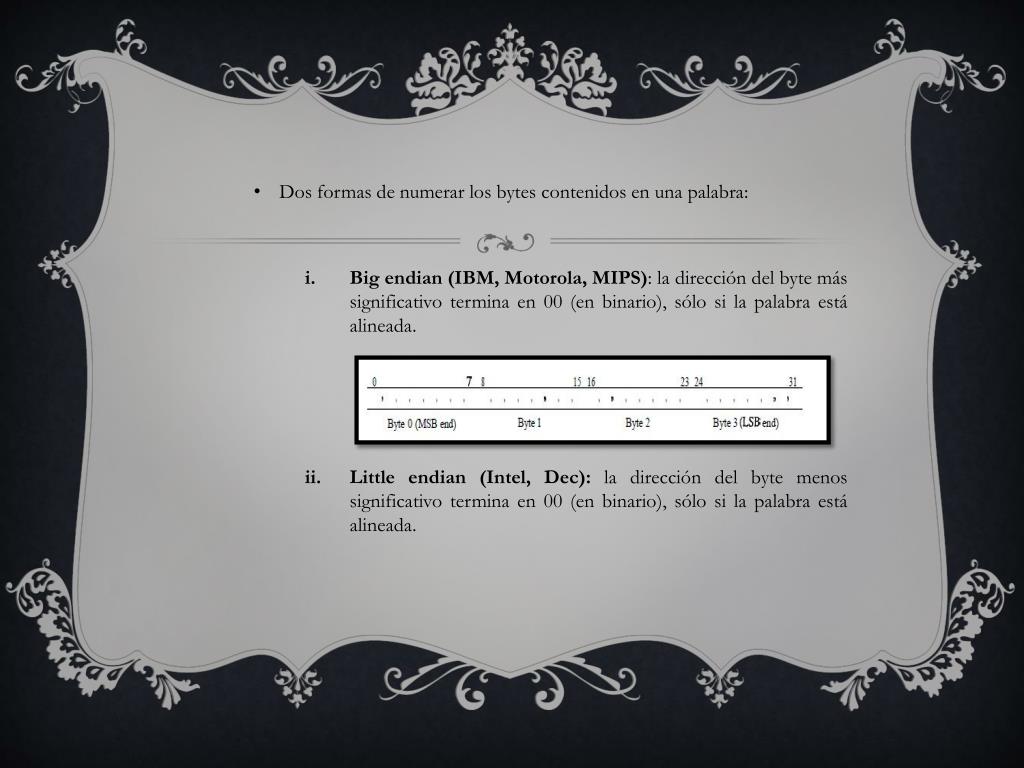

  18. Dos formas de numerar los bytes contenidos en una palabra: • Big endian (IBM, Motorola, MIPS): la dirección del byte más significativo termina en 00 (en binario), sólo si la palabra está alineada. • Little endian (Intel, Dec): la dirección del byte menos significativo termina en 00 (en binario), sólo si la palabra está alineada.

  19. 4. Instrucciones Modelo R2000 • Permite realizar instrucciones de carga y almacenamiento desde y hacia memoria. • Tiene capacidad de desarrollar programas que resuelven problemas aritméticos y lógicos. • Ofrece la posibilidad de controlar el flujo de la ejecución del programa mediante instrucciones de comparación y salto. • Salto condicional e incondicional.

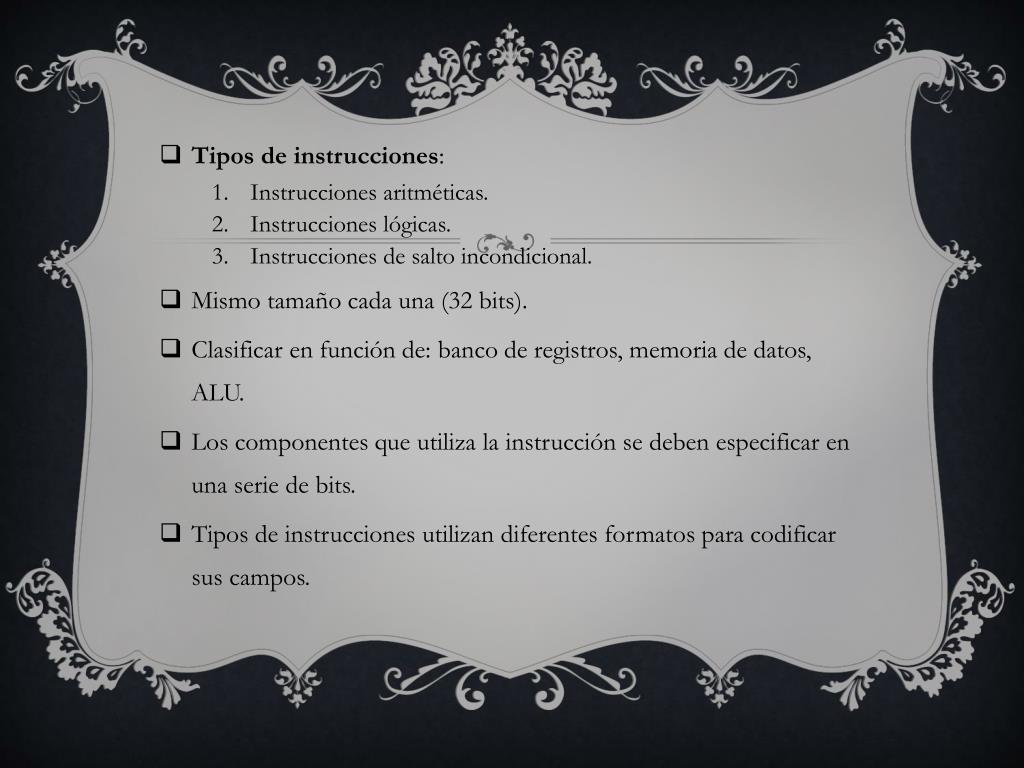

  20. Tipos de instrucciones: • Instrucciones aritméticas. • Instrucciones lógicas. • Instrucciones de salto incondicional. • Mismo tamaño cada una (32 bits). • Clasificar en función de: banco de registros, memoria de datos, ALU. • Los componentes que utiliza la instrucción se deben especificar en una serie de bits. • Tipos de instrucciones utilizan diferentes formatos para codificar sus campos.

  21. En el MIPS R2000, distinguimos: • Formato R o de tipo registro. • Formato I o de tipo inmediato. • Formato J o de salto incondicional (jump).

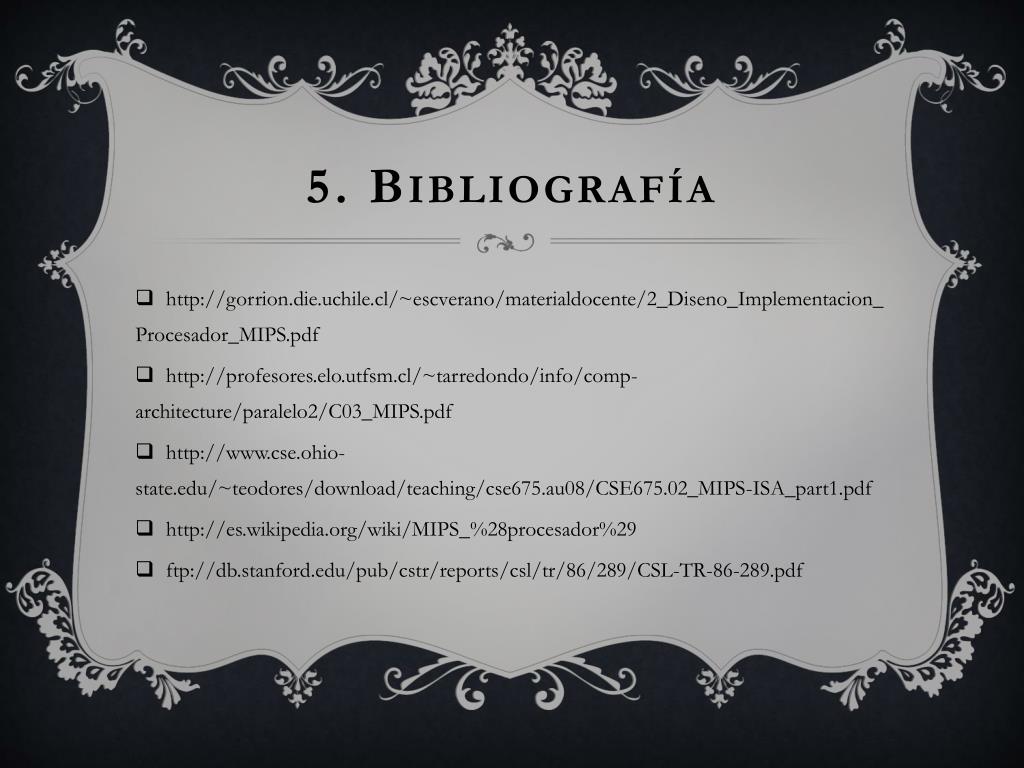

  22. 5. Bibliografía • http://gorrion.die.uchile.cl/~escverano/materialdocente/2_Diseno_Implementacion_Procesador_MIPS.pdf • http://profesores.elo.utfsm.cl/~tarredondo/info/comp-architecture/paralelo2/C03_MIPS.pdf • http://www.cse.ohio-state.edu/~teodores/download/teaching/cse675.au08/CSE675.02_MIPS-ISA_part1.pdf • http://es.wikipedia.org/wiki/MIPS_%28procesador%29 • ftp://db.stanford.edu/pub/cstr/reports/csl/tr/86/289/CSL-TR-86-289.pdf
