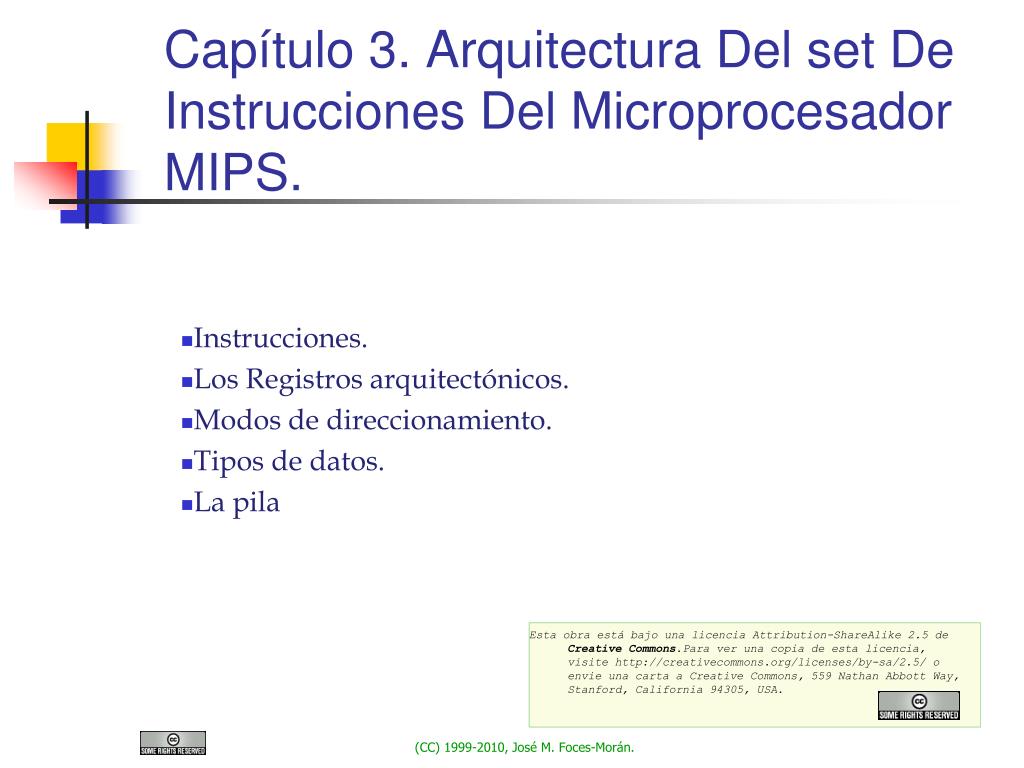

  1. Capítulo 3. Arquitectura Del set De Instrucciones Del Microprocesador MIPS. Instrucciones. Los Registros arquitectónicos. Modos de direccionamiento. Tipos de datos. La pila Esta obra está bajo una licencia Attribution-ShareAlike 2.5 de Creative Commons.Para ver una copia de esta licencia, visite http://creativecommons.org/licenses/by-sa/2.5/ o envie una carta a Creative Commons, 559 Nathan Abbott Way, Stanford, California 94305, USA. (CC) 1999-2010, José M. Foces-Morán.

  2. ¿Qué significa ISA ? • ISA significa Instruction Set Architecture • Es una abstracción esencial • Representa el punto de vista de un programador que posee el mayor nivel de privilegio en el acceso a los recursos ofrecidos por el computador. • No representa un úniconivel: en diversas situaciones sus componentes pueden ser distintas. • Esta abstracción representa todos los recursos necesarios para programar un computador. • Nivel más bajo que el de los lenguajes de alto nivel. • Las instrucciones de control de flujo ofrecen unas posibilidades muy básicas. • Las operaciones son también muy básicas. (CC) 1999-2006, José M. Foces-Morán.

  3. Objetivo de este capítulo. • Aprender una ISA simple: La del microprocesador MIPS. • Cómo afectan al hardware resultante las opciones disponibles en sus diversas componentes. • El concepto de programa almacenado. • La representación uniforme de datos e instrucciones. • Cómo los lenguajes de alto nivel hacen uso de las posibilidades de la ISA. • Usaremos el lenguaje C. (CC) 1999-2006, José M. Foces-Morán.

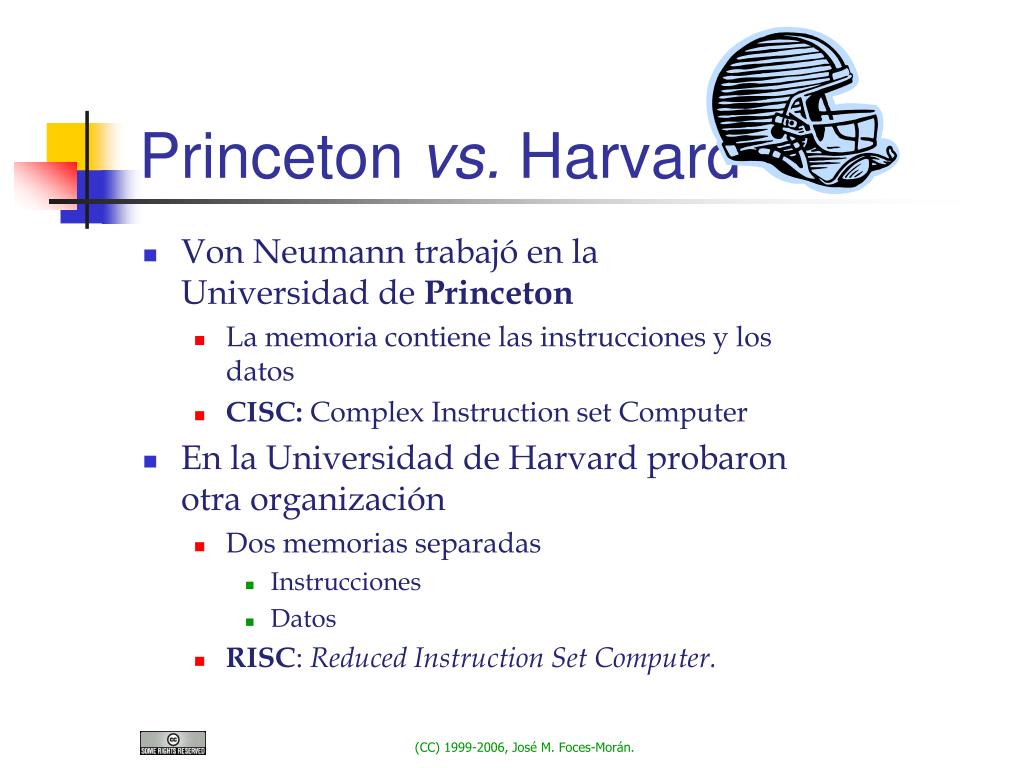

  4. Princeton vs. Harvard • Von Neumann trabajó en la Universidad de Princeton • La memoria contiene las instrucciones y los datos • CISC: Complex Instruction set Computer • En la Universidad de Harvard probaron otra organización • Dos memorias separadas • Instrucciones • Datos • RISC: Reduced Instruction Set Computer. (CC) 1999-2006, José M. Foces-Morán.

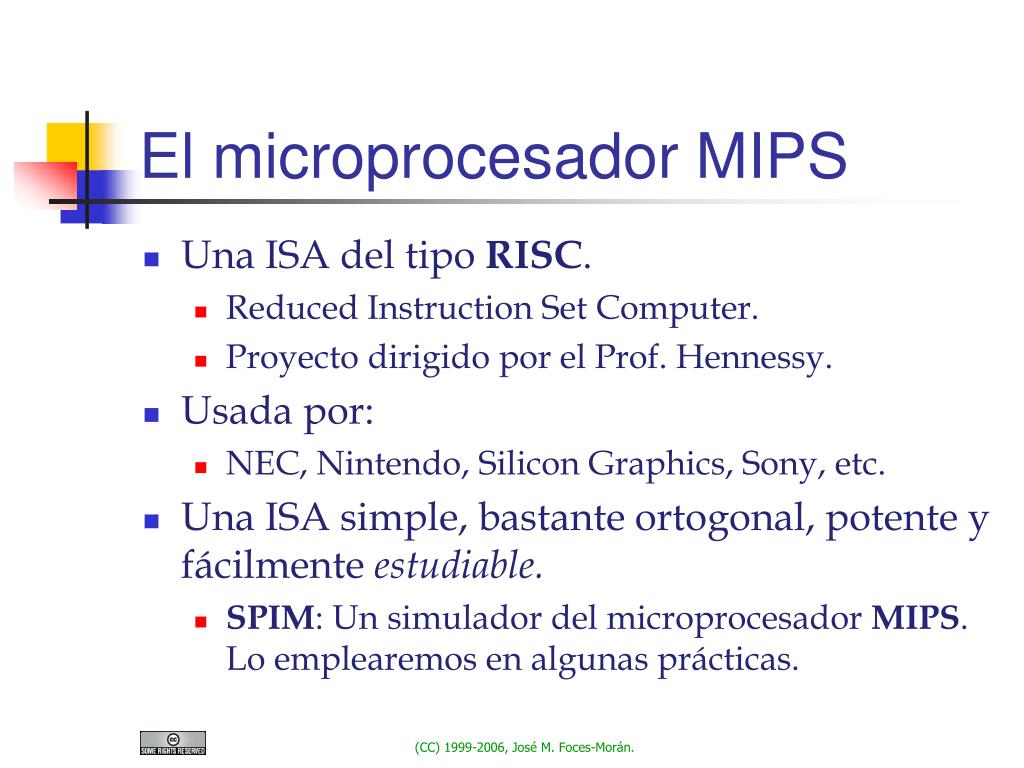

  5. El microprocesador MIPS • Una ISA del tipo RISC. • Reduced Instruction Set Computer. • Proyecto dirigido por el Prof. Hennessy. • Usada por: • NEC, Nintendo, Silicon Graphics, Sony, etc. • Una ISA simple, bastante ortogonal, potente y fácilmente estudiable. • SPIM: Un simulador del microprocesador MIPS.Lo emplearemos en algunas prácticas. (CC) 1999-2006, José M. Foces-Morán.

  6. Las instrucciones representan operaciones. • Todas las instrucciones aritméticas y lógicas de la ISA MIPS tienen tres operandos. • El orden de los operandos es fijo. • Ejemplo: Sumar b y c, salvar resultado en a. • a = b + c add a, b, c Operando fuente 2 Instrucción Operando fuente 1 Mnemónico de la instrucción Operando de destino (C) 1999-2010, José M. Foces-Morán.

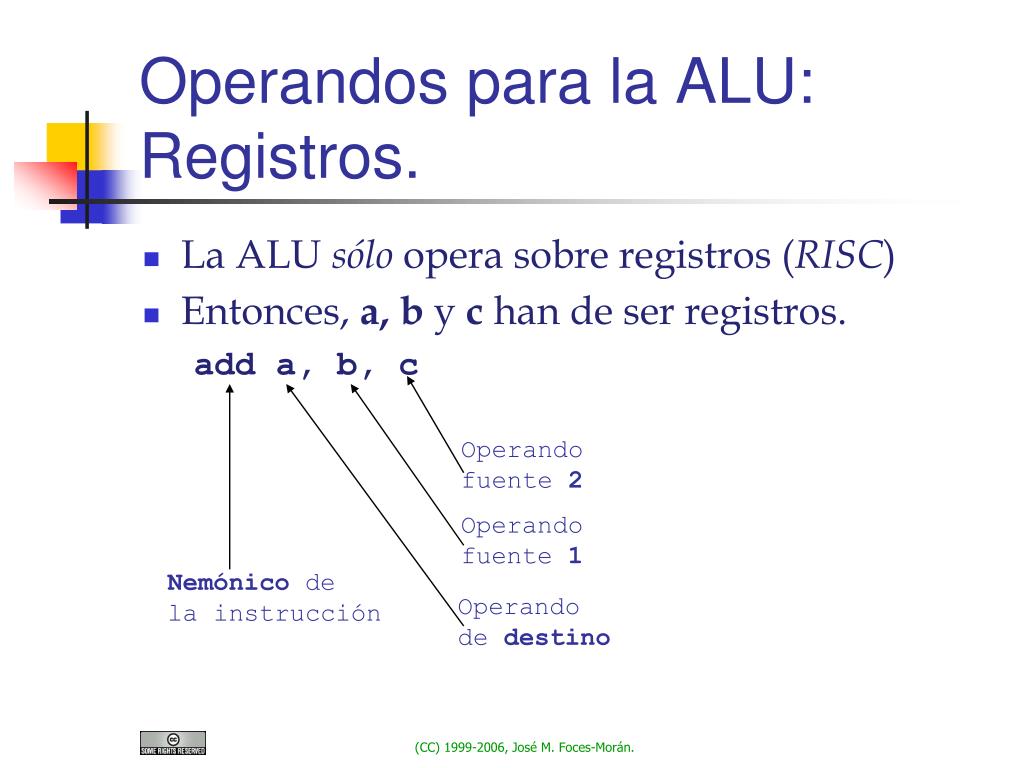

  7. Operandos para la ALU: Registros. • La ALU sólo opera sobre registros (RISC) • Entonces, a, b y c han de ser registros. add a, b, c Operando fuente 2 Operando fuente 1 Nemónico de la instrucción Operando de destino (CC) 1999-2006, José M. Foces-Morán.

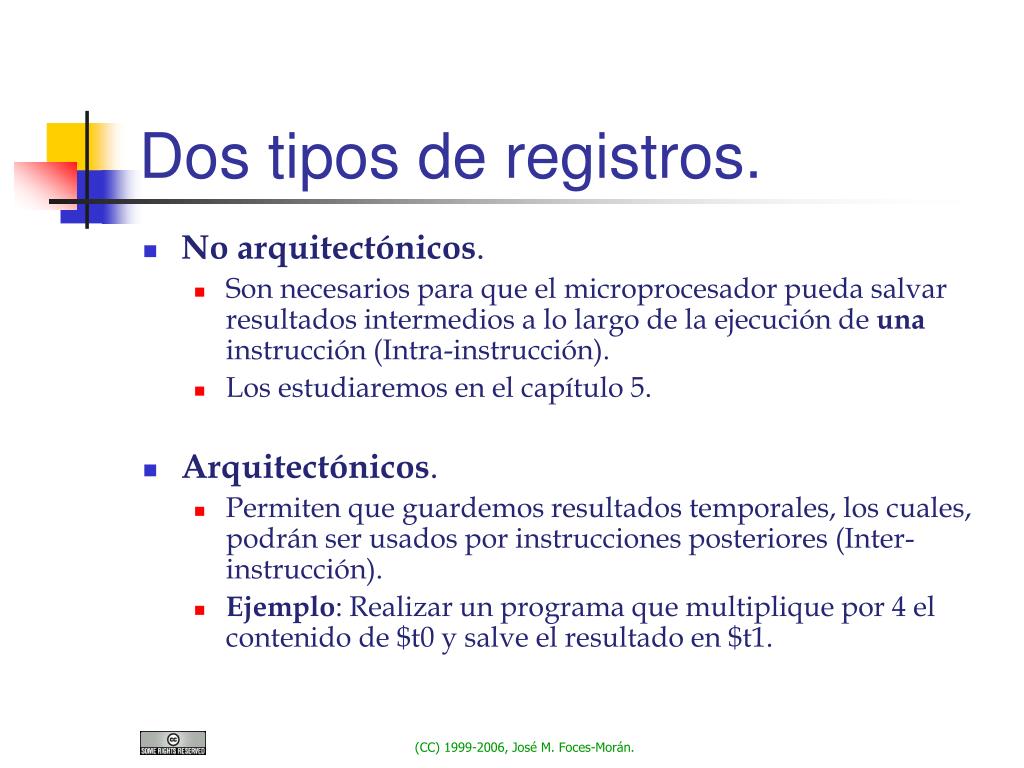

  8. Dos tipos de registros. • Noarquitectónicos. • Son necesarios para que el microprocesador pueda salvar resultados intermedios a lo largo de la ejecución de una instrucción (Intra-instrucción). • Los estudiaremos en el capítulo 5. • Arquitectónicos. • Permiten que guardemos resultados temporales, los cuales, podrán ser usados por instrucciones posteriores (Inter-instrucción). • Ejemplo: Realizar un programa que multiplique por 4 el contenido de $t0 y salve el resultado en $t1. (CC) 1999-2006, José M. Foces-Morán.

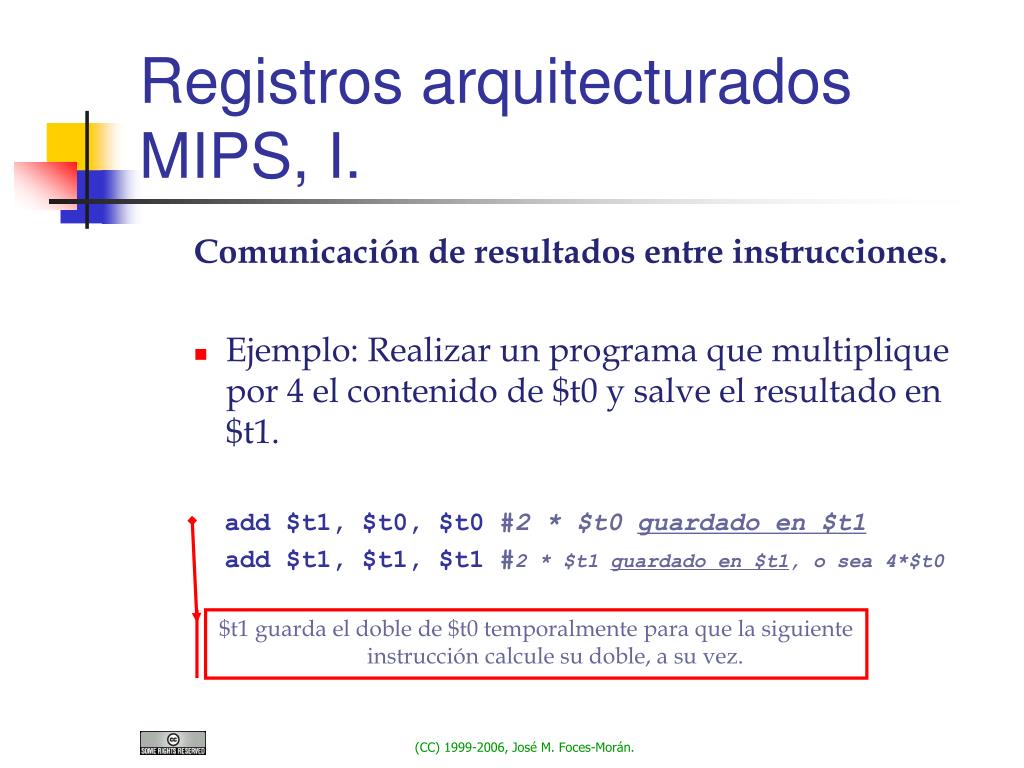

  9. Registros arquitecturados MIPS, I. Comunicación de resultados entre instrucciones. • Ejemplo: Realizar un programa que multiplique por 4 el contenido de $t0 y salve el resultado en $t1. add $t1, $t0, $t0 #2 * $t0 guardado en $t1 add $t1, $t1, $t1 #2 * $t1 guardado en $t1, o sea 4*$t0 $t1 guarda el doble de $t0 temporalmente para que la siguiente instrucción calcule su doble, a su vez. (CC) 1999-2006, José M. Foces-Morán.

  10. Registros arquitecturados MIPS, II. • MIPS contiene 32 registros de propósito general [GPR, General Purpose Register]. • El ancho de cada registro es de 32 bits. • MIPS es una arquitectura de 32 bits. • $0 siempre vale 0. • Los nombres son $1 .. $31. • Reciben otros nombres (alias) que estudiaremos en breve. • Las instrucciones aritmético-lógicas (ALU) sólo operan sobre registros: • MIPS es una arquitectura load-store. (CC) 1999-2006, José M. Foces-Morán.

  11. MIPS: Una ISA load/store LOAD ALU D D D D STORE (CC) 1999-2006, José M. Foces-Morán.

  12. Compilación de una expresión a base de operadores + y -. • f = (g + h) – (i + j); • f : $s0, g : $s1, h : $s2, i : $s3, j : $s4 add $t0, $s1, $s2 add $t1, $s3, $s4 sub $s0, $t0, $t1 • Las variables de este programa son simples: contienen un único dato de ancho 32 bits. • ¿Cómo se pueden construir agregados de datos (arrays) cuando se programa a nivel de ISA (Lenguaje de ensamblaje)? (CC) 1999-2006, José M. Foces-Morán.

  13. Ya visto: Los operandos posibles en la ISA de MIPS • Las instrucciones aritméticas y lógicas de MIPS sólo aceptan registros como operandos. • No existe ninguna instrucción en la ISA que nos permita sumar el contenido de una dirección de memoria con el contenido de un registro. • Tanto los operandos fuente como el operando de destino deben ser registros. sub $22, $10, $9 (CC) 1999-2006, José M. Foces-Morán.

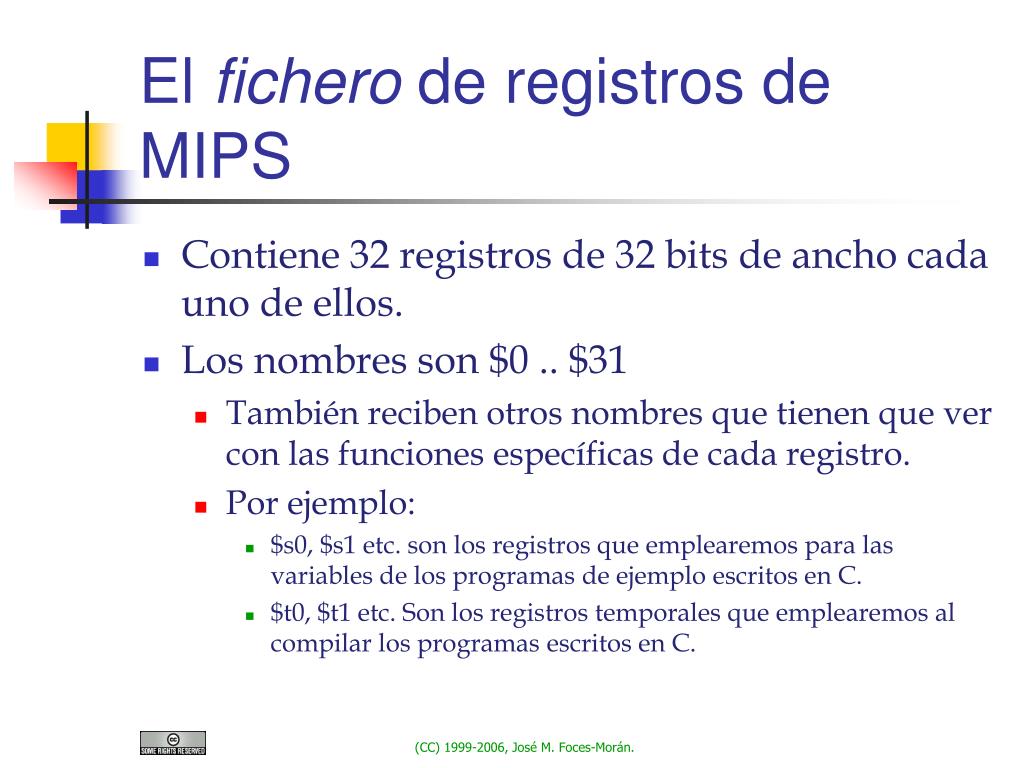

  14. El fichero de registros de MIPS • Contiene 32 registros de 32 bits de ancho cada uno de ellos. • Los nombres son $0 .. $31 • También reciben otros nombres que tienen que ver con las funciones específicas de cada registro. • Por ejemplo: • $s0, $s1 etc. son los registros que emplearemos para las variables de los programas de ejemplo escritos en C. • $t0, $t1 etc. Son los registros temporales que emplearemos al compilar los programas escritos en C. (CC) 1999-2006, José M. Foces-Morán.

  15. La memoria de los sistemas basados en MIPS (i) • Claramente, el número de registros (32), es pequeño. • La memoria está organizada en casillas de 8 bits de ancho cada una de ellas. • Cada una de las casillas de 8 bits está identificada por su dirección de memoria. • El número de posiciones de memoria es muy grande en comparación con el número de registros. (CC) 1999-2006, José M. Foces-Morán.

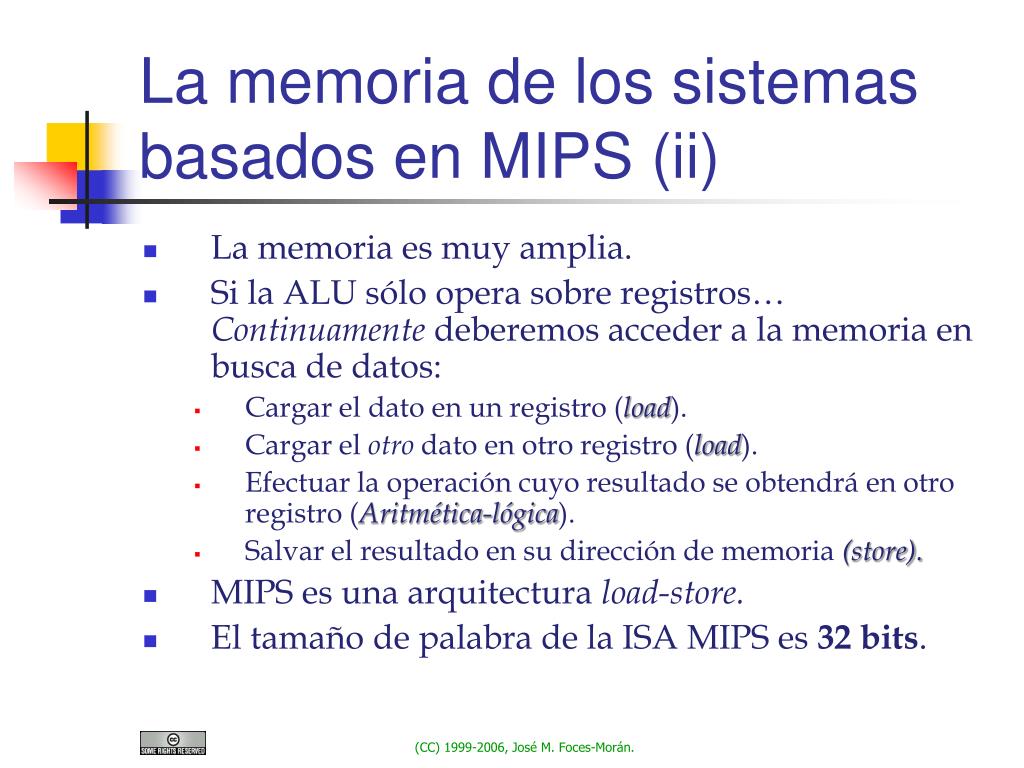

  16. La memoria de los sistemas basados en MIPS (ii) • La memoria es muy amplia. • Si la ALU sólo opera sobre registros… Continuamente deberemos acceder a la memoria en busca de datos: • Cargar el dato en un registro (load). • Cargar el otro dato en otro registro (load). • Efectuar la operación cuyo resultado se obtendrá en otro registro (Aritmética-lógica). • Salvar el resultado en su dirección de memoria (store). • MIPS es una arquitectura load-store. • El tamaño de palabra de la ISA MIPS es 32 bits. (CC) 1999-2006, José M. Foces-Morán.

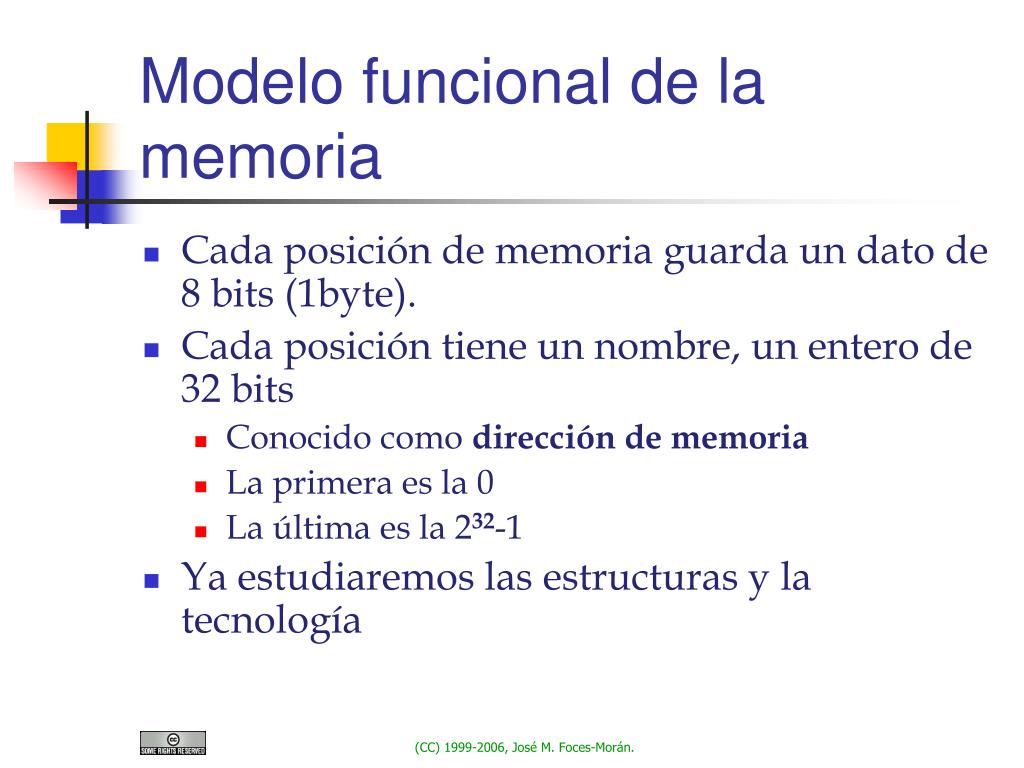

  17. Modelo funcional de la memoria • Cada posición de memoria guarda un dato de 8 bits (1byte). • Cada posición tiene un nombre, un entero de 32 bits • Conocido como dirección de memoria • La primera es la 0 • La última es la 232-1 • Ya estudiaremos las estructuras y la tecnología (CC) 1999-2006, José M. Foces-Morán.

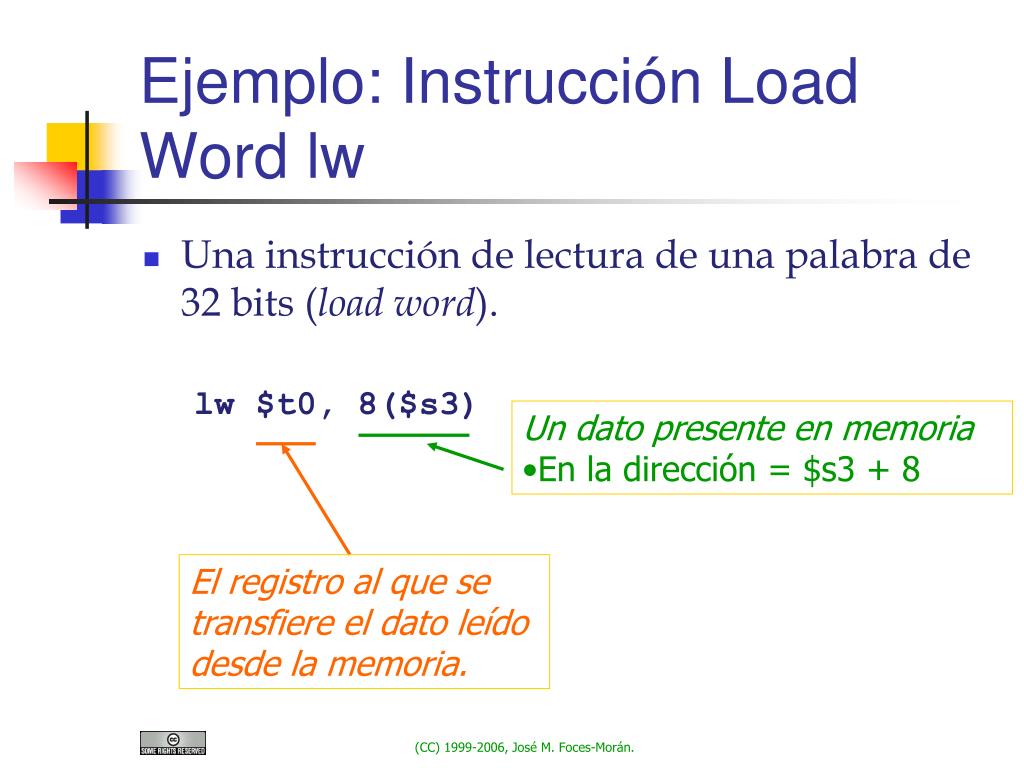

  18. Ejemplo: Instrucción Load Word lw • Una instrucción de lectura de una palabra de 32 bits (load word). lw $t0, 8($s3) Un dato presente en memoria • En la dirección = $s3 + 8 El registro al que se transfiere el dato leído desde la memoria. (CC) 1999-2006, José M. Foces-Morán.

  19. [repetición]  lw $t0, 8($s3) La word que se carga en $t0 procede de La dirección de memoria 0x1008. Un dato presente en memoria, aunque denotemos un registro …y, una constante ¿Cuál es su dirección? Dirección = $s3 + 8 Si $s3 contiene 0x1000, entonces la dirección de memoria efectiva es 0x1008 (CC) 1999-2006, José M. Foces-Morán.

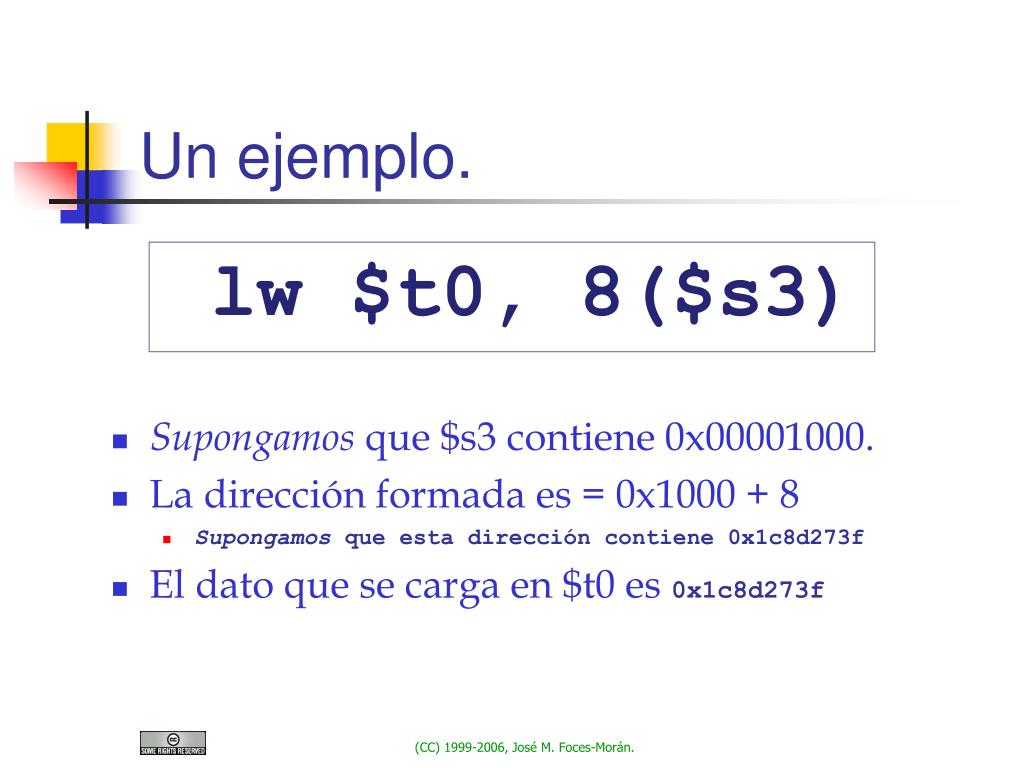

  20. lw $t0, 8($s3) Un ejemplo. • Supongamos que $s3 contiene 0x00001000. • La dirección formada es = 0x1000 + 8 • Supongamos que esta dirección contiene 0x1c8d273f • El dato que se carga en $t0 es 0x1c8d273f (CC) 1999-2006, José M. Foces-Morán.

  21. Lectura de memoria: más detalles. • El dato en memoria se ha de extender a lo largo cuatro posiciones consecutivas: • El dato tiene 32 bits (4 bytes) • Cada posición de memoria: 1 byte • Son necesarias 4 posiciones seguidas. (CC) 1999-2006, José M. Foces-Morán.

  22. Hay varias formas de construir el dato en el registro. • Extremista-superior: La posición de memoria del dato (0x1008) contiene el byte alto del dato • Así funciona MIPS. • Extremista-inferior: La posición de memoria del dato (0x1008) contiene el byte bajo del dato • Así funciona el i386ex. (CC) 1999-2006, José M. Foces-Morán.

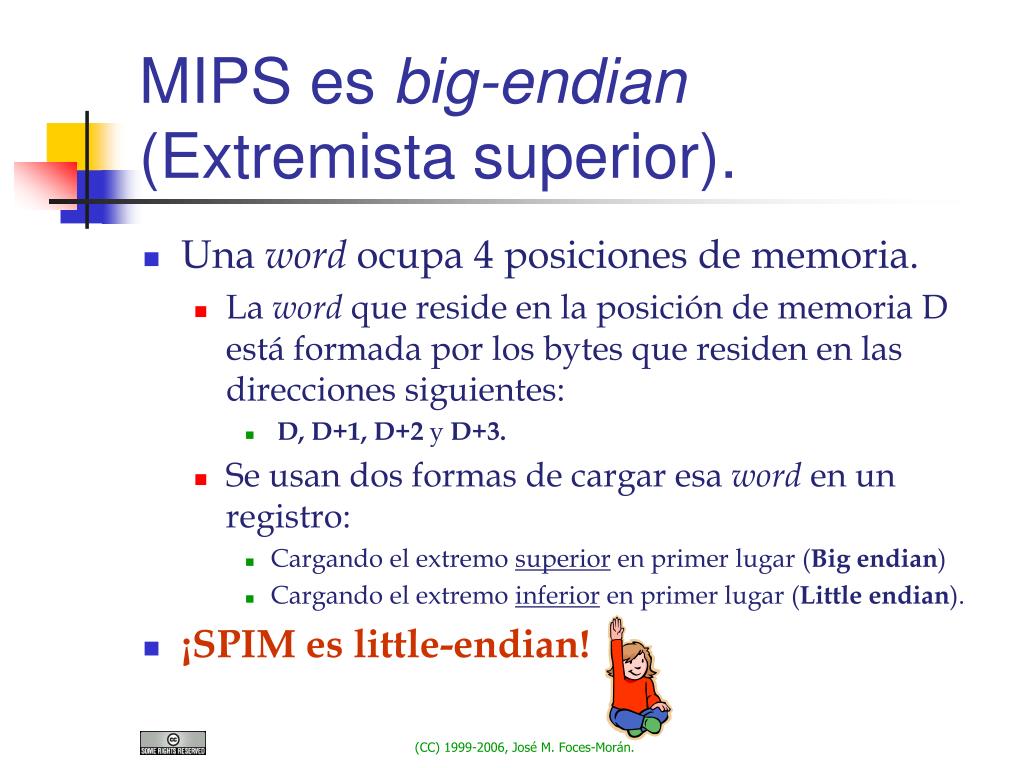

  23. MIPS es big-endian (Extremista superior). • Una word ocupa 4 posiciones de memoria. • La word que reside en la posición de memoria D está formada por los bytes que residen en las direcciones siguientes: • D, D+1, D+2 y D+3. • Se usan dos formas de cargar esa word en un registro: • Cargando el extremo superior en primer lugar (Big endian) • Cargando el extremo inferior en primer lugar (Little endian). • ¡SPIM es little-endian! (CC) 1999-2006, José M. Foces-Morán.

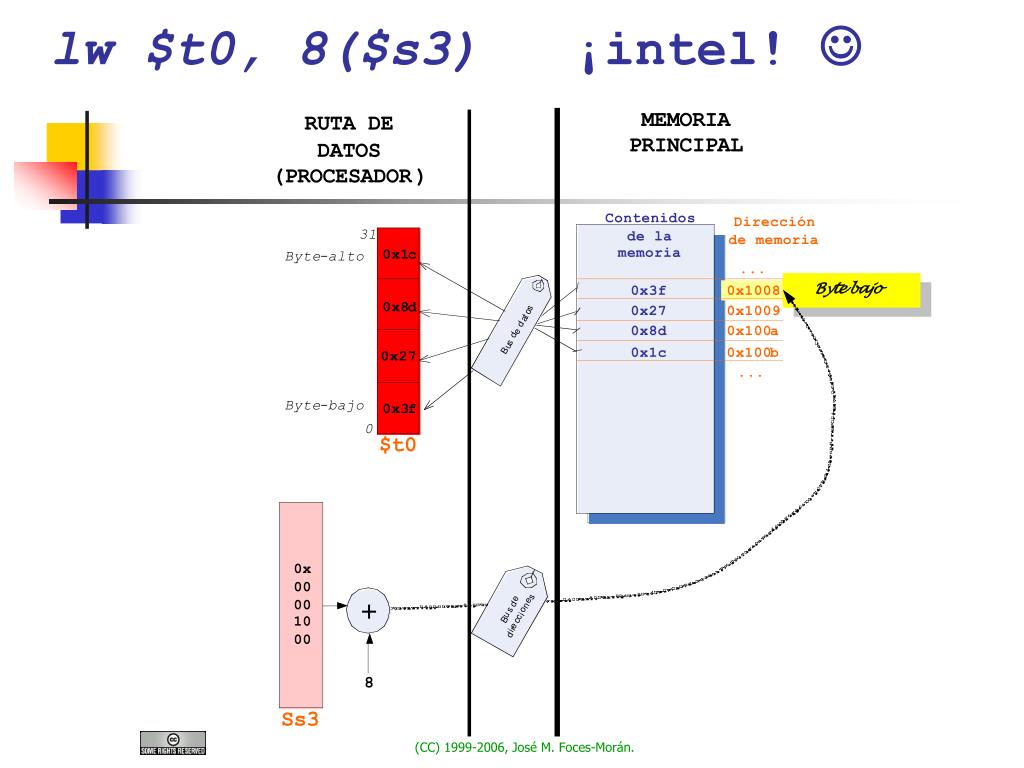

  24. lw $t0, 8($s3) ¡intel!  (CC) 1999-2006, José M. Foces-Morán.

  25. lw $t0, 8($s3) ¡MIPS! (CC) 1999-2006, José M. Foces-Morán.

  26. La instrucción sw: store word. LOAD: lw ALU D D D D STORE: sw (CC) 1999-2006, José M. Foces-Morán.

  27. La instrucción sw: store word. • Salva la word contenida en $t0 en la posición de memoria 8+$s3. • sw $t0, 8($s3) La posición de memoria donde se salvará el contenido de $t0 El registro cuyo contenido se va a salvar en memoria (CC) 1999-2006, José M. Foces-Morán.

  28. Un programa en C que usa las instrucciones lw y sw. • Compilar la expresión siguiente: //Crear un array de 100 enteros (1 word cada uno) int A[100]; A[8] = h + A[8]; • A[100] está formado por un conjunto de 100 enteros guardados en memoria consecutivamente. • Cada entero (int) ocupa una word • A[100] ocupa 100 words (400 bytes). • Para hacer la suma (+) necesitamos que A[8] y h estén cargados en sendos registros. • Asociaremos h al registro $s2., por ejemplo. • $s3 contiene la dirección de memoria que es la base del array llamado A[]. • Cargaremos A[8] en el registro $t0. • Sumaremos $t0 y $s2 y pondremos el resultado en $t0. • Salvaremos el resultado recién obtenido en la dirección de memoria A[8]. (CC) 1999-2006, José M. Foces-Morán.

  29. Un programa en C que usa lw y sw (ii) • Compilar la expresión siguiente: A[8] = h + A[8]; • Calcular la dirección donde está A[8] • $s3 contiene la dirección base del array A[] • 8 x 4 = 32 • 4bytes/word, $s3(32) representa la dirección del entero A[8] • Cargaremos el contenido de A[8] en el registro $t0. • lw $t0, 32($s3) • Sumamos $s2 y $t0 y guardamos el resultado en $t0. • add $t0, $t0, $s2 • Guardamos este resultado en la dirección de memoria de A[8]. • sw $t0, $s3(32) (CC) 1999-2006, José M. Foces-Morán.

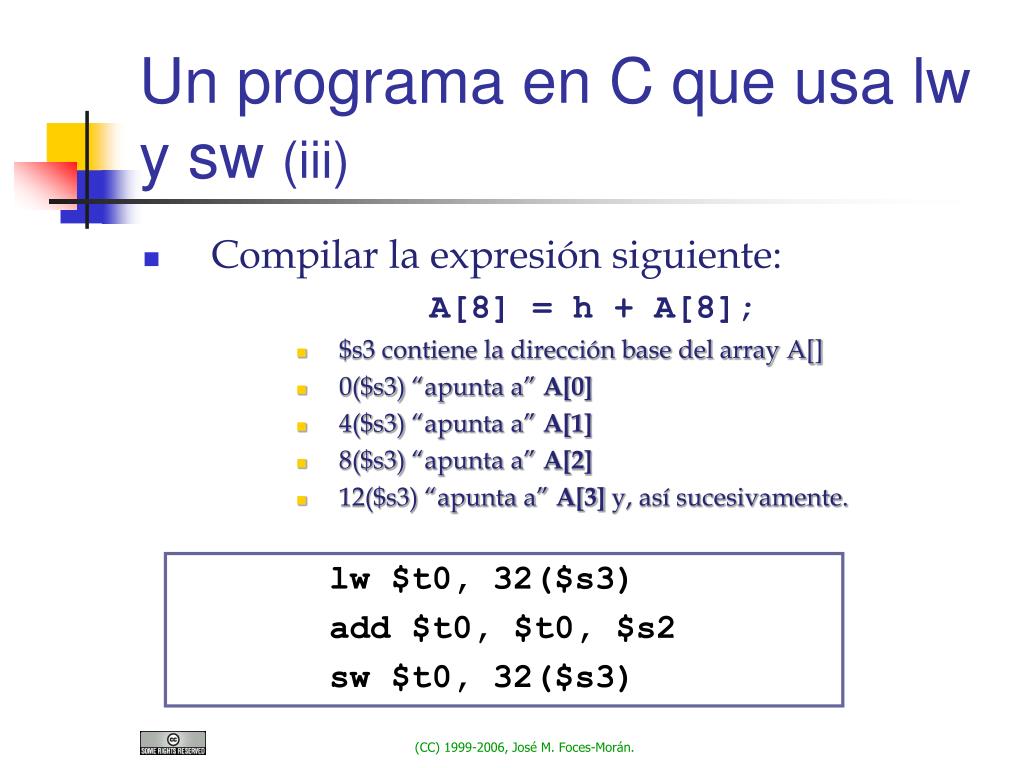

  30. Un programa en C que usa lw y sw (iii) • Compilar la expresión siguiente: A[8] = h + A[8]; • $s3 contiene la dirección base del array A[] • 0($s3) “apunta a”A[0] • 4($s3) “apunta a”A[1] • 8($s3) “apunta a”A[2] • 12($s3) “apunta a”A[3] y, así sucesivamente. • lw $t0, 32($s3) • add $t0, $t0, $s2 • sw $t0, 32($s3) (CC) 1999-2006, José M. Foces-Morán.

  31. Ejemplo de lw y sw más sofisticado • Compilar la expresión siguiente: A[i] = h + A[i]; • Asociamos h al registro $s2, como en el ejemplo precedente. • $s3 contiene la dirección de memoria base de A[]. • La variable i la asociamos al registro $s4. • La dirección de memoria de A[i] será: • (Dirección Base de A) + (4  i) • ¿Por qué multiplicamos por 4? • Cada word tiene 4 bytes • Cada byte ocupa una dirección de memoria  add $t1, $s4, $s4 ; i * 2 add $t1, $t1, $t1 ; i * 2 * 2 (CC) 1999-2006, José M. Foces-Morán.

  32. Ejemplo de lw y sw más sofisticado • Compilar la expresión siguiente: A[i] = h + A[i]; • Formamos la dirección de memoria de A[i]: • add $t2, $t1, $s3 • Cargamos el dato dentro del registro $t1, p.ej.: • lw $t1, ($t2)0 • Sumamos h a $t1: • add $t1, $s2, $t1 • El resultado, esto es, el contenido del registro $t1 lo salvamos en memoria –en la misma dirección de memoria de A[i]: sw $t1, ($t2)0 Dirección de memoria de A[i] (i * 4) A[] (CC) 1999-2006, José M. Foces-Morán.

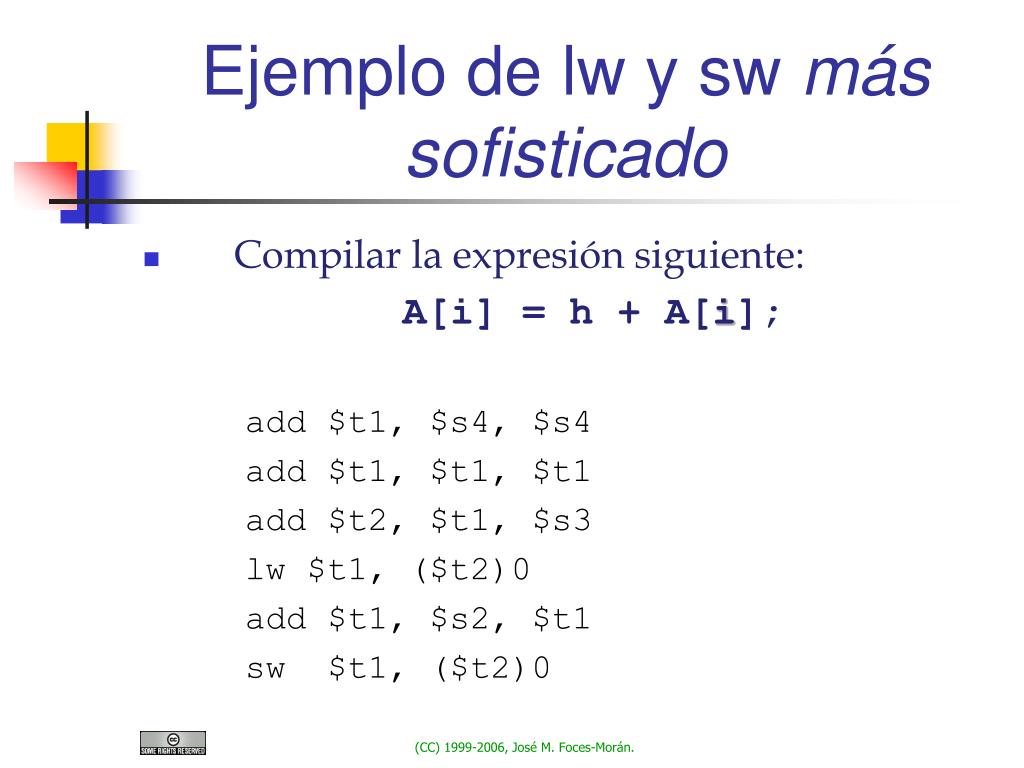

  33. Ejemplo de lw y sw más sofisticado • Compilar la expresión siguiente: A[i] = h + A[i]; add $t1, $s4, $s4 add $t1, $t1, $t1 add $t2, $t1, $s3 lw $t1, ($t2)0 add $t1, $s2, $t1 sw $t1, ($t2)0 (CC) 1999-2006, José M. Foces-Morán.

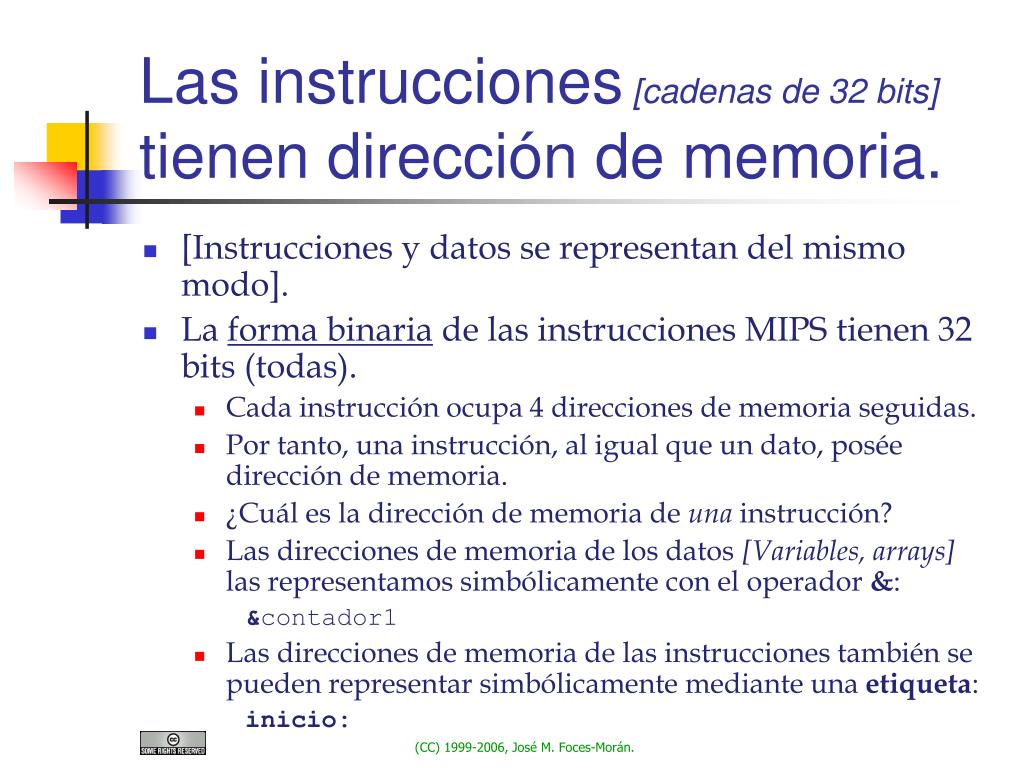

  34. Las instrucciones [cadenas de 32 bits] tienen dirección de memoria. • [Instrucciones y datos se representan del mismo modo]. • La forma binaria de las instrucciones MIPS tienen 32 bits (todas). • Cada instrucción ocupa 4 direcciones de memoria seguidas. • Por tanto, una instrucción, al igual que un dato, posée dirección de memoria. • ¿Cuál es la dirección de memoria de una instrucción? • Las direcciones de memoria de los datos [Variables, arrays] las representamos simbólicamente con el operador &: &contador1 • Las direcciones de memoria de las instrucciones también se pueden representar simbólicamente mediante una etiqueta: inicio: (CC) 1999-2006, José M. Foces-Morán.

  35. Etiquetas de datos y código en SPIM. Explicad qué operación lleva a cabo este programa: .data Astart: .word 0x00000060, 0x00000050, 0x00000040 .word 0x00000010, 0x00000000 .word 0x00000000, 0x10101010, 0x20202020 .word 0x30303030, 0x40404040 .text .globl main main: la $t0, Astart li $t1, 4 move $t2, $zero siguiente: lw $s0, 0($t0) beq $s0, $zero, es_cero add $t2, $t2, $s0 add $t0, $t0, $t1 j siguiente es_cero:sw $t2, 0($t0) (CC) 1999-2006, José M. Foces-Morán.

  36. Direcciones de memoria de instrucciones y de datos: Un ejemplo en C. El enfoque siguiente es el correcto: emplear estructuras de programación if (i != j){ f = g + h; } f = f – i; Este enfoque no es correcto if (i == j) goto fuera; else f = g + h; fuera: f = f – i; (CC) 1999-2006, José M. Foces-Morán.

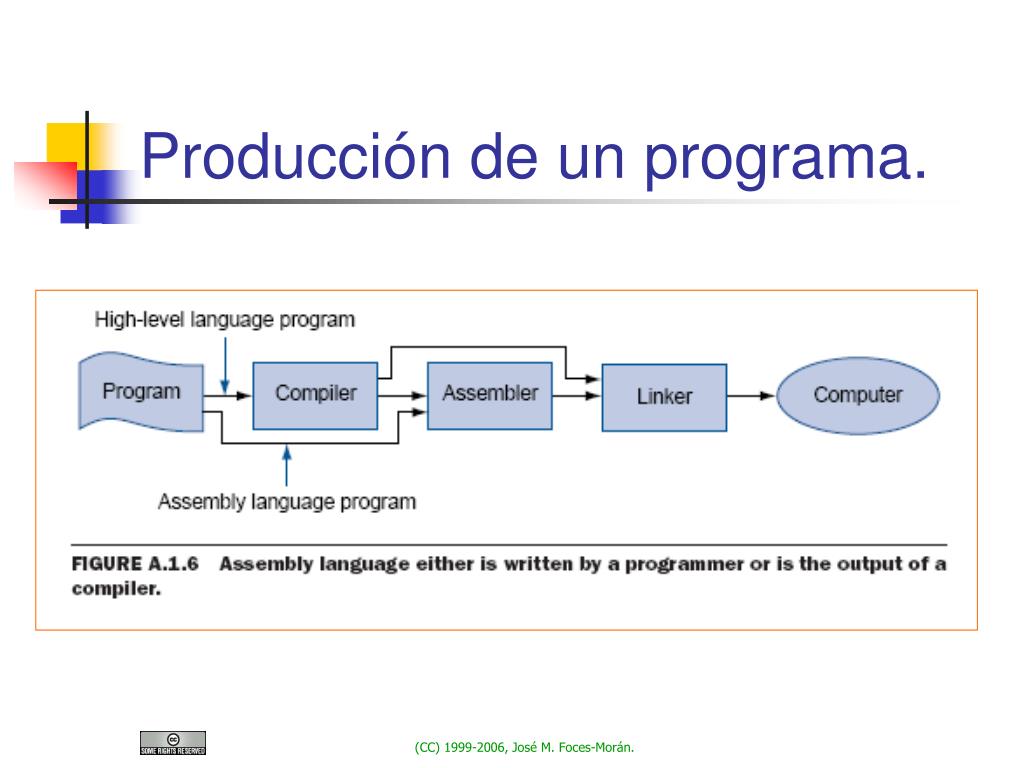

  37. Producción de un programa. (CC) 1999-2006, José M. Foces-Morán.

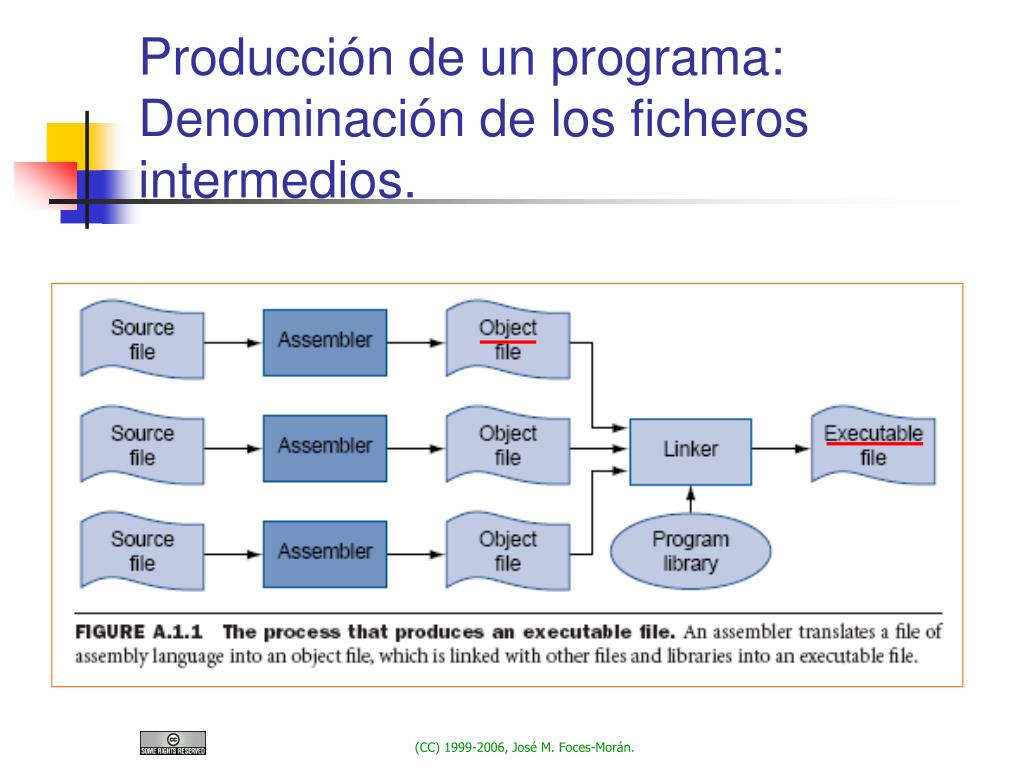

  38. Producción de un programa: Denominación de los ficheros intermedios. (CC) 1999-2006, José M. Foces-Morán.

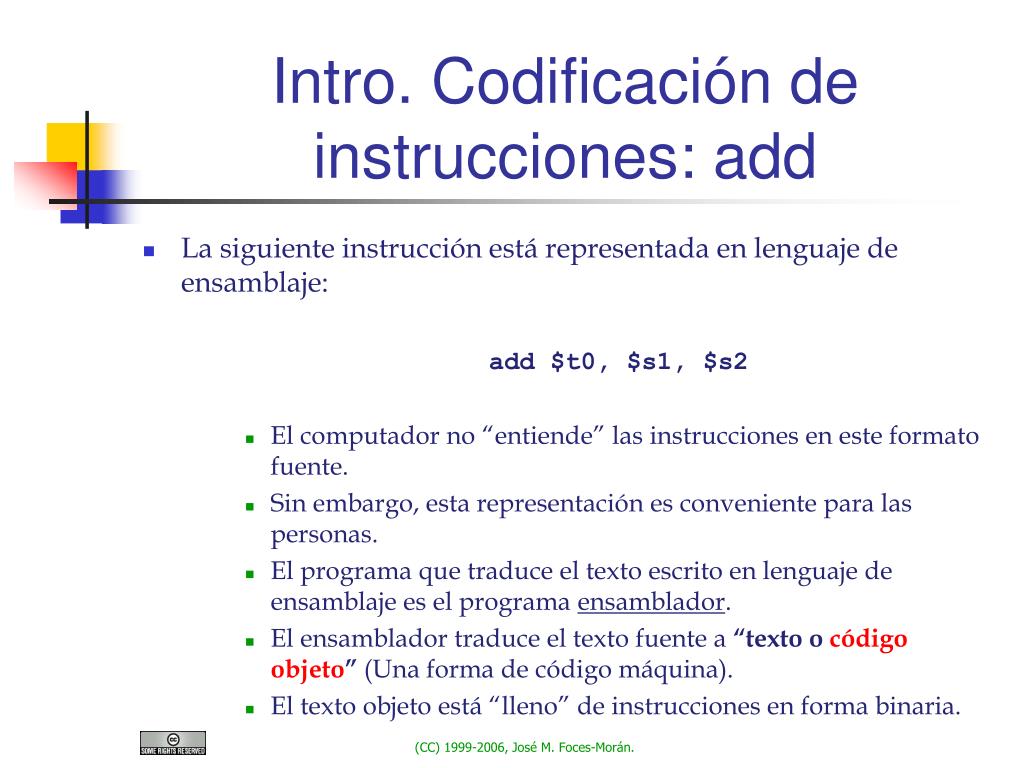

  39. Intro. Codificación de instrucciones: add • La siguiente instrucción está representada en lenguaje de ensamblaje: add $t0, $s1, $s2 • El computador no “entiende” las instrucciones en este formato fuente. • Sin embargo, esta representación es conveniente para las personas. • El programa que traduce el texto escrito en lenguaje de ensamblaje es el programa ensamblador. • El ensamblador traduce el texto fuente a “texto o código objeto” (Una forma de código máquina). • El texto objeto está “lleno” de instrucciones en forma binaria. (CC) 1999-2006, José M. Foces-Morán.

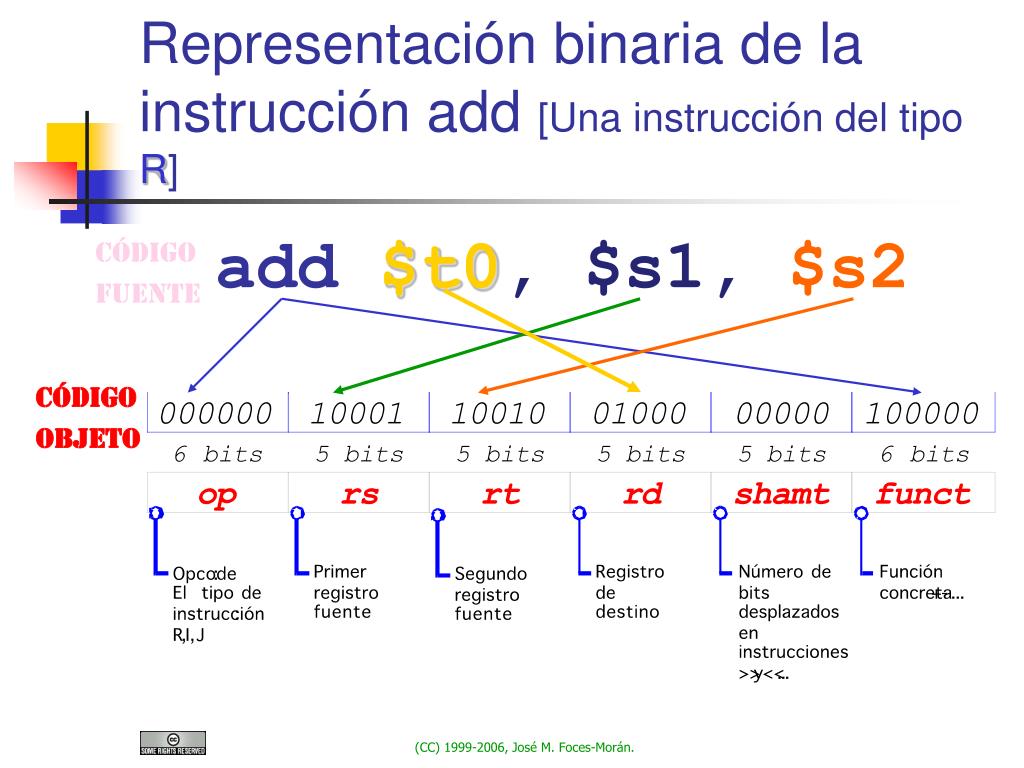

  40. Representación binaria de la instrucción add [Una instrucción del tipo R] add$t0, $s1, $s2 Código fuente Código Objeto (CC) 1999-2006, José M. Foces-Morán.

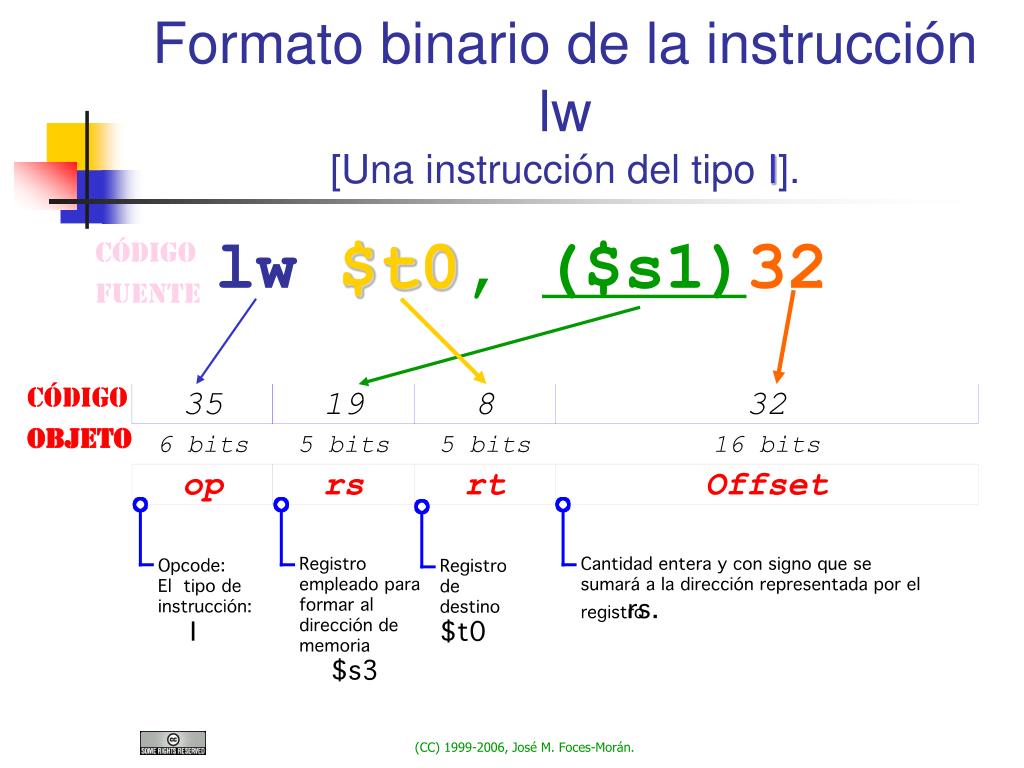

  41. Formato binario de la instrucción lw [Una instrucción del tipo I]. lw$t0, ($s1)32 Código fuente Código Objeto (CC) 1999-2006, José M. Foces-Morán.

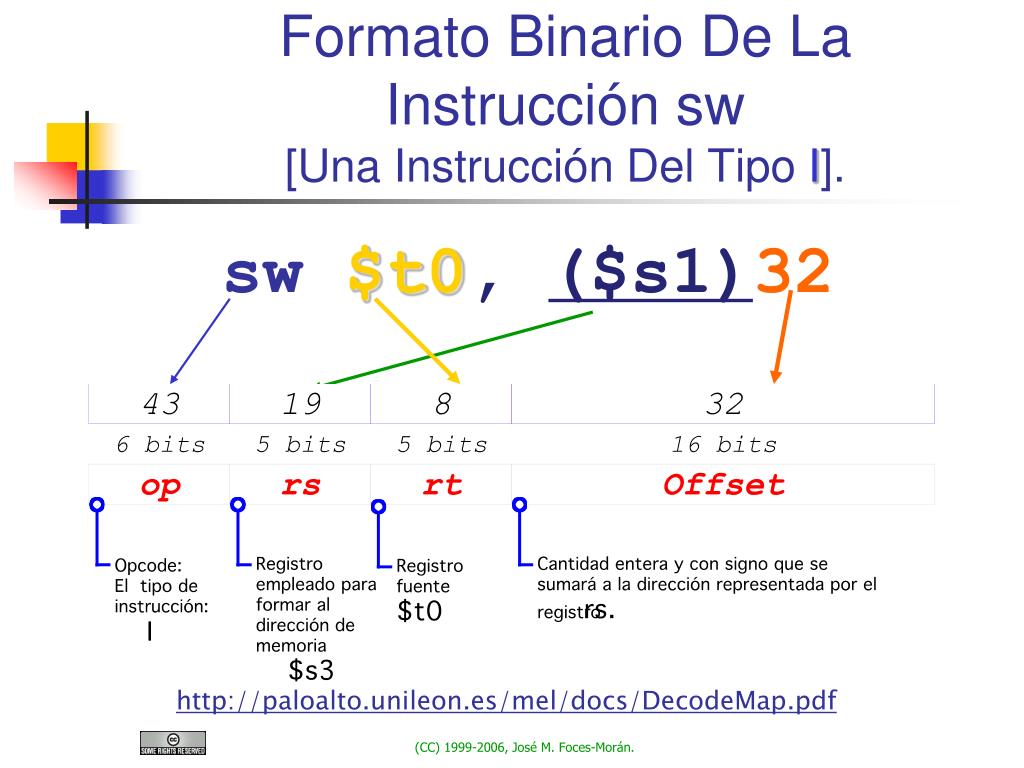

  42. Formato Binario De La Instrucción sw [Una Instrucción Del Tipo I]. sw$t0, ($s1)32 http://paloalto.unileon.es/mel/docs/DecodeMap.pdf (CC) 1999-2006, José M. Foces-Morán.

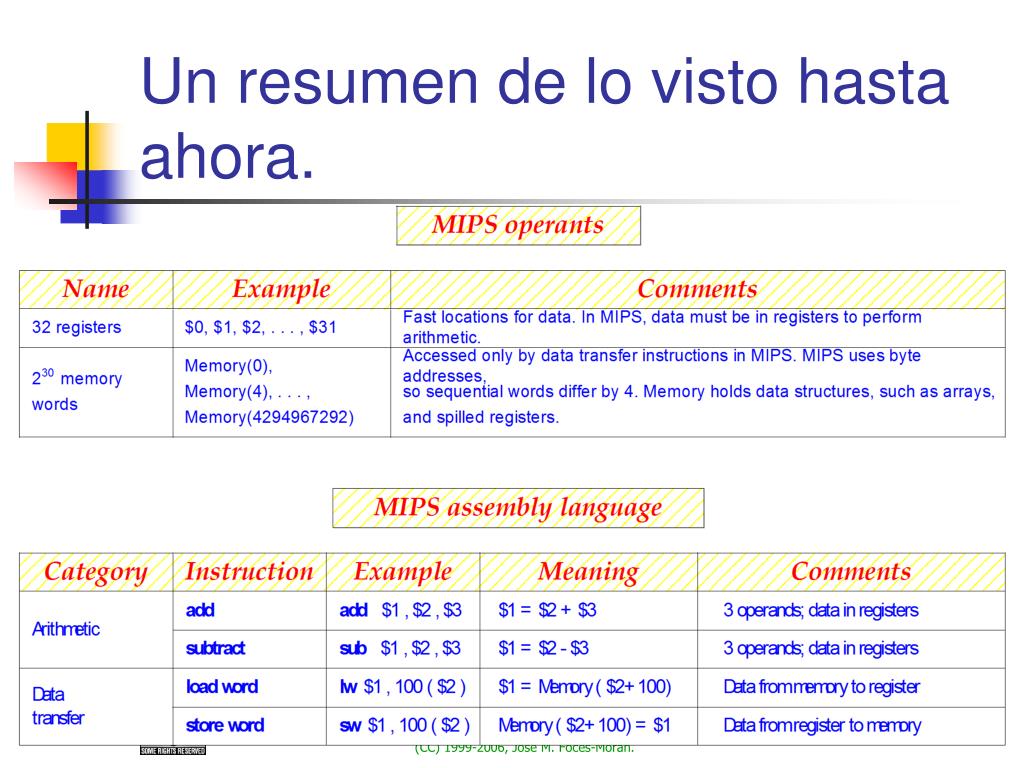

  43. Un resumen de lo visto hasta ahora. (CC) 1999-2006, José M. Foces-Morán.

  44. Y, para terminar esta sección: Dos principios fundamentales. • Las instrucciones se representan en binario, igual que los datos numéricos. • Los programas y los datos que manejan, se almacenan en el mismo sitio: la memoria. (CC) 1999-2006, José M. Foces-Morán.

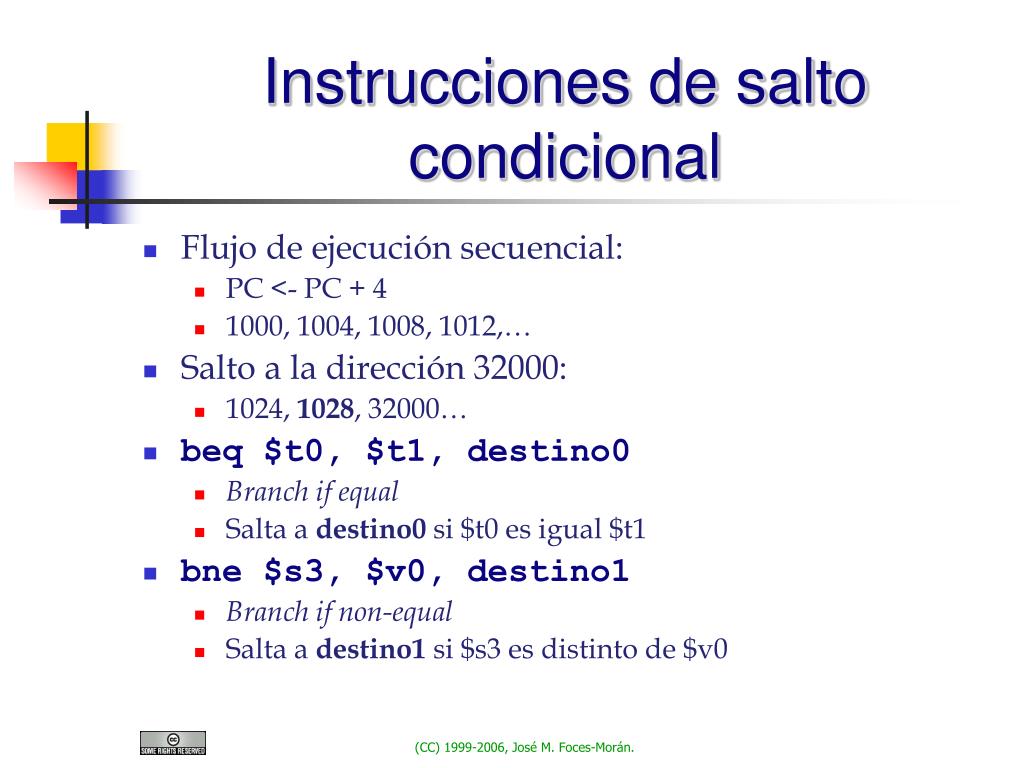

  45. Instrucciones de salto condicional • Flujo de ejecución secuencial: • PC <- PC + 4 • 1000, 1004, 1008, 1012,… • Salto a la dirección 32000: • 1024, 1028, 32000… • beq $t0, $t1, destino0 • Branch if equal • Salta a destino0 si $t0 es igual $t1 • bne $s3, $v0, destino1 • Branch if non-equal • Salta a destino1 si $s3 es distinto de $v0 (CC) 1999-2006, José M. Foces-Morán.

  46. Compilación de una estructura if-then-else (I) • Las variables f, g, h, i y j están asociadas a los registros $s0 a $s4. if (i == j) f = g + h; else f = g – h; (CC) 1999-2006, José M. Foces-Morán.

  47. Compilación De Una Estructura if-then-else (II) • Comprobar la condición opuesta porque: • b (branch) • no es ejecutar este bloque • es saltar a un bloque bne $s3, $s4, else add $s0, $s1, $s2 j exit #Salto incondicional. else: sub $s0, $s1, $s2 exit:... • if (i == j) • f = g + h; • else • f = g – h; (CC) 1999-2006, José M. Foces-Morán.

  48. if-then-elsecon bne Secuencial .data i: .word 0x00102030 j: .word 0x00000000 f: .word 0x00000000 g: .word 0x0fffffff h: .word 0x00000001 .text .globl main main: la $t7, i lw $t0, 0($t7) la $t7, j lw $t1, 0($t7) la $t7, g lw $t2, 0($t7) la $t7, h lw $t3, 0($t7) # ? bne $t0, $t1, else add $t4, $t2, $t3 j exit else: sub $t4, $t2, $t3 exit: sw $t4, 0($t7) # El programa continúa… alternativa Etiqueta Exit Secuencial (CC) 1999-2006, José M. Foces-Morán.

  49. if-then-else con beq Secuencial .data i: .word 0x00102030 j: .word 0x00000000 f: .word 0x00000000 g: .word 0x0fffffff h: .word 0x00000001 .text .globl main main: la $t7, i lw $t0, 0($t7) la $t7, j lw $t1, 0($t7) la $t7, g lw $t2, 0($t7) la $t7, h lw $t3, 0($t7) # ? #Escribid un programa equivalente, #pero, usando beq: alternativa Etiqueta Exit Secuencial (CC) 1999-2006, José M. Foces-Morán.

  50. Estructuras repetitivas. • Un bloque de instrucciones es ejecutado una vez tras otra: • Mientras cierta condición sea verdadera: Que j sea distinto de 100. • En cada iteración se modifica el valor empleado para evaluar la condición (j=j+5). • En algún momento, el valor hará que la condición sea falsa y que el bucle no se repita más veces: Salto a Exit. j = 0; ¿j != 100? Falso Verdadero Bloque de Instrucciones Evalúa j, ejemplo: j = j + 5; Etiqueta Exit (CC) 1999-2006, José M. Foces-Morán.
