Informatique parall le

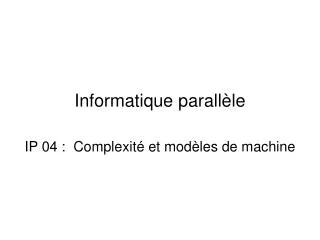

Informatique parallèle

IP 04 : Complexité et modèles de machine


Introduction

Introduction

Un problème différentes réponses (procédures) possibles

Un problème

Tri-bulle, tri par insertion, quick-sort

Tri

Intuitivement, le tri

semble plus facile

que l’ordonnancement

LJF, SJF, MRT, Graham …etc

Ordonnancement

(chapitre 8)

solution exacte (la liste triée)

au bout d’un temps de calcul

raisonnable

Combinatoire trop importante

Recherche exhaustive de la

solution prend trop de temps

On se contente d’une bonne

solution approchée

Procédure = algorithme

Procédure = heuristique


Introduction1

Introduction

Un problème différentes réponses (procédures) possibles

Un problème

Evaluer ces procédures (algorithmes ou heuristiques)

pour choisir celle qui convient le mieux à la résolution

de notre problème.

Par exemple, la complexité en temps de calcul sur une machine de Turing

en fonction du nombre de données à trier

Evaluer = calculer la complexité par rapport à

un modèle de machine et un critère

en fonction de paramètres

Recherche d’ordre de grandeur pour connaître

le comportement de la procédure avec des

paramètres de grandes valeurs

Utilisation des fonctions O, o,  et 


Les fonctions o o et

Les fonctions O, o,  et 

- f(n) = O(g(n)) si  c > 0 et m /  n  m, f(n)  c g(n)

- f(n) = o(g(n)) si   > 0,  m /  n  m, f(n)   g(n)

- f(n) = (g(n)) si  c > 0 et m /  n  m, f(n)  c g(n)

- f(n) = (g(n)) si  c1 et c2 > 0 et m /  n  m, c1 g(n)  f(n)  c2 g(n)

cg(n)

cg(n)

f(n)

f(n)

m

n

c2g(n)

f(n)

f(n)

cg(n)

c1g(n)

m

n


Machines s quentielles turing

Machines séquentielles : Turing

Le modèle de machine de Turing est proposé en 1936 afin de montrer que,

si un problème est calculable, alors il existe une machine pour le résoudre.

Il s’agit d’une machine à état constituée d’une mémoire d’une taille infinie

(un ruban comportant un nombre infini de cases) où la case courante est

repérée par un pointeur.

Cette machine est capable de réaliser 4 actions :

  • écrire un symbole dans la cellule courante;

  • d'effacer le contenu de la cellule courante (écrire le symbole blanc);

  • se déplacer d'une cellule vers la gauche ou vers la droite (en fonction de son état);

  • lire le symbole contenu dans la cellule courante.

Simulation en Javascript disponible à http://zanotti.univ-tln.fr/turing/


Machines s quentielles turing1

Machines séquentielles : Turing

D’un point de vue formelle, la machine de Turing peut être définie par 4 éléments (, Q, q0, ) :

  •  est un ensemble fini correspondant à l’alphabet des symboles utilisés pour stocker les

  • informations dans la mémoire (il comporte un symbole « blanc » pour spécifier l’absence

  • d’information) ;

  • Q est un ensemble fini contenant les différents état de la machine ;

  • q0 est l’état initial de la machine ;

  •  est la fonction de transition définie par Q x  vers Q x  x {,} (on définie pour chaque

  • couple (état courant, symbole lu), le(s) triplet(s) formé(s) par le nouvel état, le symbole à

  • écrire et le déplacement à effectuer).

La fonction de transition peut être une bijection, la machine de Turing est alors qualifiée de déterministe (DTM). Sinon, la « fonction » de transition peut proposer plusieurs possibilités,

la machine de Turing est alors non-déterministe (NDTM).

http://www.lim.univ-mrs.fr/~colmer/Courdeug2002/cours/turing.pdf


Machines s quentielles ram

Machines séquentielles : RAM

Compteur

R0

Unité de

contrôle

Programme

R1

Ri

RAM signifie (Random Access Machine) qui est traduit en français par « machines à registres ».

Ce modèle de machine, proposée par Alfred Aho,

John Hopcroft et Jeffrey Ullman, est composée de :

  • Un accumulateur R0 pouvant stocker n’importe

  • quel entier pour effectuer des opérations

  • Une infinité de registre R1 … Ri permettant de

  • stocker n’importe quel entier

  • Une unité de contrôle contenant le programme

  • à exécuter

  • Une compteur permettant de connaître la position

  • dans le programme (l’instruction courante)

http://www.cse.tum.de/vtc/FundAlg/

http://www.cs.fit.edu/wds/classes/complexity/lct/turing/

http://www.cs.duke.edu/~reif/courses/cps130/lectures/reif.lectures/ALG1.1.pdf

http://wwwzenger.informatik.tu-muenchen.de/lehre/vorlesungen/fundalg/WS02/docs/ram.pdf


Machines s quentielles ram1

Machines séquentielles : RAM

Op Code

Address

1. LOAD

operand

2. STORE

operand

3. ADD

operand

4. SUB

operand

5. MULT

operand

6. DIV

operand

7. READ

operand

8. WRITE

operand

9. JUMP

address

10. JGTZ

address

11. WRITE

address

12. HALT

Ce modèle de machine dispose d’un jeu d’instructions un peu plus fourni que la machine de Turing. Ces instructions sont les « instructions élémentaires » que nous considérons lorsque nous calculons la complexité d’une procédure.

Il est possible de « simuler » une machine RAM à partir d’une machine de Turing, et inversement, ces deux modèles sont donc équivalents (d’un point de vue Conceptuel)


Complexit s t n et s n

Complexités T(n) et S(n)

Etant donné un modèle de machine séquentiel, on calcule souvent deux complexités afin de caractériser une procédure :

  • Une complexité spatiale, notée S(n), qui correspond au nombre de mots nécessaires

  • pour exécuter une procédure traitant n éléments (connaissant le nombre de cases

  • mémoire occupée par un mot)

  • Une complexité temporelle, notée T(n), qui correspond au nombres d’instructions,

  • nécessaires au traitement de n données (connaissant la durée d’exécution d’une

  • instruction).

http://www.lim.univ-mrs.fr/~colmer/Courdeug2002/cours/turing.pdf

http://www.limsi.fr/Individu/jps/enseignement/tutoriels/archi/ARCHI.02.Complexite/ch2complexite.html


Exemple de calcul de complexit

Exemple de calcul de complexité

Exemple d’un calcul de n! :

int factoriel (int n)

{

int cumul = 1;

for (int i=n; i>1; i--)

cumul *= n;

return cumul;

}

Complexité temporelle de la procédure factoriel : on distingue l’opération d’affectation A, la multiplication M, le test T et la décrémentation D (dans l’instruction for), on obtient alors :

n

Opérations effectuée

Complexité en temps (1 instruction = 1 unité de temps)

0

A, A, T

3

1

A, A, T

3

2

A, A, T, M, A, D, T

7

3

A, A, T, M, A, D, T, M, A, D, T

11

…etc

On constate finalement que Tfactoriel (n) = 3 + 4 x max (n-1, 0). Comme c’est le comportement

asymptotique qui nous intéresse, nous considérons que Tfactoriel (n) = 4 n lorsque n est grand,

autrement dit, Tfactoriel (n) = (n)


Exemple de calcul de complexit1

Exemple de calcul de complexité

Le calcul de la complexité s’effectue de façon récursive

Pour calculer la complexité d’une procédure P faisant appel à d’autres procédure P1 et P2, il faut calculer la complexité de P1 et P2 puis ajouter cette dernière à la complexité de P à chaque appel de P1 et de P2

p

Exemple : calcul de Cn = n! / (p!.(n-p)!)

La complexité en temps de nbCombinaisons

en fonction de p et n est égale à (avec 3 affectations, 1 multiplication et 1 division) :

TnbCombinaisons (n,p) = Tfactoriel (n) + Tfactoriel (p) +

Tfactoriel (n-p) + 3 + 2

int nbCombinaisons (int n, int p)

{

int a = factoriel (n);

int b = factoriel (p);

int c = factoriel (n-p);

return a / (b*c);

}

Finalement, on a TnbCombinaisons (n,p) = (n) + (n) + (n) = (n)

http://graal.ens-lyon.fr/~alegrand/Teaching/Algo-DEUG-02/Cours/node13.html


Exercice multiplication de matrices

Exercice : Multiplication de matrices

Soient A = [ai,j] , B = [bj,k] et C = [ci,k]

Le produit matriciel C = A  B est défini par : Ci,k =  (ai,j bj,k) ,  i[1;m] ,  k[1;o]

1im

1jn

1jn

1ko

1im

1ko

m

j=1

Matrice multiplication (Matrice A, Matrice B)

{

int m=A.getNombreDeLignes();

int n=A.getNombreDeColonnes();

int o=B.getNombreDeColonnes();

Matrice C(m,o);

for (int i=1; i<=m; i++)

for (int k=1; k<=o; k++)

{

C.getElement(i,k)=0;

for (int j=1; j<=n; j++)

C.getElement(i,k)+=A.getElement(i,j)*B.getElement(k,j);

}

return C;

}

Si m=n=o, calculer T(n) et S(n)


Exercice multiplication de matrices1

Exercice : Multiplication de matrices

Complexité spatiale : Nous devons stocker 3 matrices d’entiers, A, B et C, de tailles

n² ce qui représente 6 n² donc S(n)=O(n2)

Complexité temporelle : Nous exécutons n² fois le code écrit entre les deux accolades,

situées après le 3èmefor, c’est-à-dire :

  • L’initialisation de Cik

  • Le chargement de la ième ligne de A (nous chargeons successivement les n

  • éléments de cette ligne).

  • Le chargement de la jème ligne de B (les n éléments de cette colonne sont chargés

  • les uns après les autres).

  • n multiplications (aijbjk)

  • n cumuls (addition entre l’ancienne valeur de cik et le résultat du produit précédent)

Nous voyons que le temps d’exécution est en O(n3), plus précisément le temps de calcul est

en O(n3) et le temps de chargement est en O(n3)

On peut améliorer le temps de chargement en utilisant au mieux la mémoire cache


Exercice multiplication de matrices2

Exercice : Multiplication de matrices

1

1

5

2

9

3

13

2

16

1

2

5

6

3

1

1

1

2

2

2

3

3

3

4

4

4

5

5

5

6

6

6

7

7

7

8

8

8

9

9

9

10

10

10

11

11

11

12

12

12

13

13

13

14

14

14

15

15

15

16

16

16

Distribution triviale

Distribution en ligne

ou en colonne

Pas efficace du point

de vue du cache

Distribution en blocs


Exercice multiplication de matrices3

Exercice : Multiplication de matrices

Matrice multiplicationParBloc (Matrice A, Matrice B)

{

int m=A.getNombreDeLignes();

int n=A.getNombreDeColonnes();

int o=B.getNombreDeColonnes();

Matrice C(m,o);

for (int i=1; i<=m/K+1; i++)

for (int k=1; k<=o/K+1; k++)

{

C.getBlock(i,k,K)=0;

for (int j=1; j<=n/K+1; j++)

C.getBlock(i,k,K) += multiplication (A.getBlock(i,j,K),B.getBlock(k,j,K);

}

}

Multiplication par blocs (voir BLAS 3) :

  • S(n) = O(n2)

  • Tcalcul(n) = O(n3)

  • Tchargement mémoire centrale vers mémoire cache(n) = O(n3/K3)

  • Tchargement mémoire cache vers processeur(n) = O(K3)

http://docserver.ub.rug.nl/eldoc/dis/science/t.a.lippert/c7.pdf


La complexit des probl mes

La complexité des problèmes

On utilise les calculs de complexité pour caractériser les procédures. On peut également caractériser les problèmes grâce à la complexité. Cela permet de savoir si ça vaut le coup de rechercher un algorithme (doit-on se contenter d’une heuristique ??)

On réduit le nouveau problème

à un problème déjà classé (s’il est plus dur qu’un problème déjà très dur

alors on en déduit qu’il est très dur)

On regarde s’il existe un algorithme

permettant de résoudre le problème

et on calcule sa complexité

Différentes classes de problèmes

http://www.enseignement.polytechnique.fr/informatique/IF/a13/a13.html

http://prolland.free.fr/Cours/Cycle1/MIAS/MIAS2/Decidabilite/decidabilite.html

http://fr.wikipedia.org/wiki/Algorithmique

http://www.lri.fr/~kesner/algo/poly1.ascii


Les classes de probl mes

Les classes de problèmes

  • La classe P est formée des problèmes qui peuvent être résolus par un algorithme polynomial

  • (un algorithme ayant T(n)=O(nk))

  • La classe NP est formée des problèmes dont la solution peut être vérifiée par un algorithme

  • polynomial.

Un exemple classique de problème dans NP est celui du voyageur de commerce. Un voyageur doit visiter n villes reliées un certain nombre de routes. Existe-t-il un trajet permettant de visiter toutes les villes en moins de k kms. On ne connaît pas d’algorithme à ce problème mais on peut vérifier rapidement qu’un trajet fait moins de k kms.

On a P  NP mais a-t-on NP  P ? (autrement dit P = NP ?) C’est la question à 1 million de dollars du Clay Mathematic Institute (http://www.claymath.org/millennium/)

  • La classe NP-Complet est une sous-classe de NP. Un problème est NP-Complet quand tous

  • les problèmes appartenant à NP lui sont réductibles. Si on trouve un algorithme polynomial

  • pour un problème NP-Complet, on trouve alors automatiquement une résolution polynomiale

  • des tous les problèmes de classe NP.

http://www.aromath.net/Page.php?IDP=667&IDD=0

http://www.bibmath.net/crypto/complements/complexite.php3

http://www.labri.u-bordeaux.fr/Perso/~betrema/MC/MC8.html


La r duction

La réduction

1

2

On plonge 1 dans 2 (une partie de 2 est isomorphe 1) : 1 2

Les propriétés utilisées pour classer un problèmes :

  • 2  P  1  P

  • 1  NP-complet  2  NP-complet


Du s quentiel au parall le ss comm

Du séquentiel au parallèle (ss comm)

Turing

RAM

Machine de type SISD

(1 seul processeur

élémentaire ou PE)

Complexité T(n) et S(n)

Complexité Tp(n) et Sp(n)

Machine parallèle

(p PE)

PRAM


Machines parall les pram

Machines parallèles : PRAM

P0

P1

Pn

……

M0

M1

M2

Mj

m0

m0

m0

compteur

compteur

compteur

m1

m1

m1

Actif/passif

Actif/passif

Actif/passif

mi

mi

mi

PRAM (Parallel Random Access Machine) est une extension du modèle RAM pour modéliser les machines à mémoire partagée. Une machine PRAM est composée de :

  • Un ensemble infini de processeurs, P0, P1, …Pn, où chacun connaît son indice et possède :

  • Un registre m0 qui peut contenir des entiers de taille infinie

  • Une mémoire locale (inaccessible aux autres processeurs) qui est en faite une suite infinie de

  • registres, m1,… mi, qui peuvent également contenir des entiers de taille infinie

  • Un compteur ordinal

  • Un drapeau qui indique si le processeur est actif ou non

  • Une mémoire commune composée d’un nombre infini de cases (M0, M1, … Mj) qui peuvent contenir

  • des entiers de taille infinie et qui sont accessibles par tous les processeurs en lecture et en écriture.

  • Un horloge commune qui synchronise le fonctionnement des processeurs


Machines parall les pram1

Machines parallèles : PRAM

Lecture

Exclusive

Concurrente

Exclusive

EREW

CREW

Écriture

Concurrente

ERCW ?

CRCW

A l’instar des machines parallèle à mémoire partagée, il existe différents types de machines PRAM.

Celui qui a la plus haute priorité écrit

Un écrivain, choisi au hasard, écrit

On écrit s’il y a consensus sur la valeur

On écrit une valeur égale au « cumul » des

Valeurs de chaque écrivain sur une opération


Mesure de t 1 n et t n

Mesure de T1(n) et T(n)

Un programme parallèle est modélisé sous la forme d’un graphe de flot de données. Généralement, nous calculons

deux complexité temporelles :

4

2

10

  • Le temps séquentielle T1

20

6

1

  • Le temps parallèle T

2

7

5

T est calculé en utilisant le chemin critique, c’est-à-dire le chemin le plus long dans le graphe de flot de données

T1 vaut 57 alors T vaut 34


Lemme de brent et t p n

Lemme de Brent et Tp(n)

T1(n)-T(n)

p

Tp(n)  T(n) +

P6

P5

m

m

P4

P4

P3

P3

P2

P2

temps

temps

P1

P1


Le gain et l efficacit

Le gain et l’efficacité

On définit le Gain Gp (N) comme le rapport entre le temps d'exécution en mode séquentiel, c'est-à-dire T1(N), et le temps d'exécution en parallèle sur P PEs : Gp (N) = T1 (N) / Tp (N)

On définit l 'Efficacité Ep (N) comme le rapport entre le gain et le nombre de processeurs utilisés :

Ep (N) = Gp (N) / P

Si le problème est "complètement parallélisable" alors Tp (N) est P fois plus rapide que T1 (N). Dans ce cas, le Gain Gp (N) = P et l'efficacité maximale est donc Ep (N) = 1.

Deux cas peuvent se produire :

  • Si N est plus grand que P, on place plusieurs éléments sur un même PE et on les traite en

  • séquence (on dit aussi de manière concurrente). Dans cette méthode dite des processeurs virtuels,

  • la commutation peut prendre du temps : si ce temps est une constante ne dépendant ni de N ni de

  • P alors il n'affecte pas la complexité asymptotique. Dans le cas contraire on a déjà vu que la perte

  • de performance peut être importante.

  • Si N est plus petit que P, on ne peut pas utiliser tous les processeurs ; dans ce cas, seule l'efficacité

  • est affectée.

En pratique, la taille du problème est généralement très supérieure au nombre de PEs : N >> P.


Du s quentiel au parall le avec comm

Du séquentiel au parallèle (avec comm)

Turing

RAM

Machine de type SISD

(1 seul processeur

élémentaire ou PE)

Complexité T(n) et S(n)

Complexité Tp(n) et Sp(n)

Machine parallèle

(p PE)

PRAM

MP-RAM

Complexité Cp(n) pour le coût des

communications

DRAM

BSP, LogP


Machines parall les mp ram et dram

Machines parallèles:MP-RAMetDRAM

m0

m0

m0

compteur

compteur

compteur

m1

m1

m1

Actif/passif

Actif/passif

Actif/passif

mi

mi

mi

MP-RAM (Message Passing - Random Access Machine) est une tentative de modélisation des

Machines MIMD à passage de messages. Il s’agit d’un ensemble de machines RAM reliées par

un réseau et qui disposent de deux nouvelles instructions :

  • Send @voisin écrit le contenu de l'ACCU dans l'ACCU de @voisin ;

  • Receive @voisin lit le contenu de l'ACCU de @voisin et le met dans ACCU

Réseau

P0

P1

Pn

……

Il existe une autre variation appelée Dynamic Random Access Machine (DRAM) qui est décrite à

http://www-2.cs.cmu.edu/afs/cs.cmu.edu/project/phrensy/pub/papers/LeisersonM88/node12.html

http://www.aromath.net/Page.php?IDP=667&IDD=0

http://citeseer.ist.psu.edu/leiserson88communicationefficient.html

http://www-2.cs.cmu.edu/afs/cs.cmu.edu/project/phrensy/pub/papers/LeisersonM88/LeisersonM88.html


Machines parall les bsp

Machines parallèles : BSP

Communications implicite

P1

P2

P3

Barrière de synchronisation

BSP (Bulk Synchronous Parallel) est à la fois un modèle de machines et de programmation qu’on

peut télécharger à l’URL http://www.bsp-worldwide.org/

Son fonctionnement repose sur la séparation des calculs et des communications. L’application parallèle est faite d’une succession de super-étapes de calculs (aucune communication n’est générée), séparées par des phases de synchronisation, au cours desquelles les informations nécessaires pour la réalisation de la super-étape suivante, sont envoyées vers les processeurs (c’est durant cette phase que nous pouvons effectuer l’équilibrage de charge). Tous les processeurs passent simultanément d’une super-étape de calcul à une phase de synchronisation et inversement

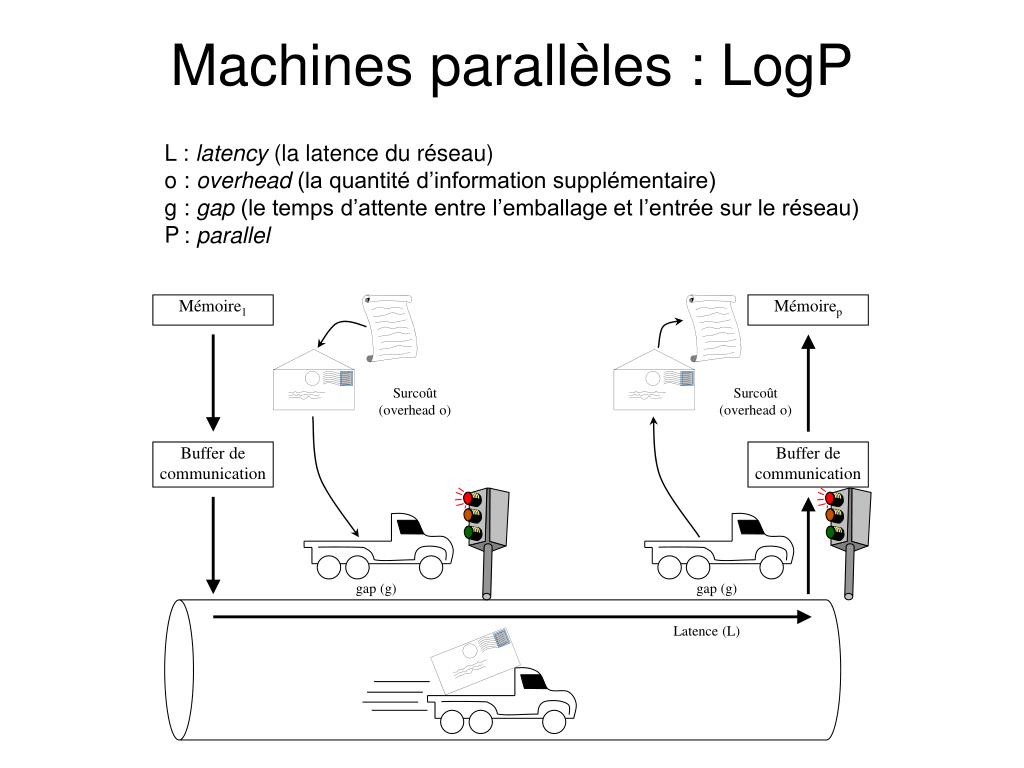

Machines parall les logp

Machines parallèles : LogP

L : latency (la latence du réseau)

o : overhead (la quantité d’information supplémentaire)

g : gap (le temps d’attente entre l’emballage et l’entrée sur le réseau)

P

o : parallel

Mémoire1

Mémoirep

Surcoût (overhead o)

Surcoût (overhead o)

Buffer de

communication

Buffer de

communication

gap (g)

gap (g)

Latence (L)


Mesure de c 1 n et c n

Mesure de C1(n) et C(n)

A l’instar du temps de calcul, nous nous intéressons au

coût en communication en calculant deux complexités :

4

  • Le coût en communication pour un processeur :

2

10

20

6

1

  • Le coût en communication pour une infinité de processeurs :

2

7

5

Le chemin tel que ce coût soit maximum n’est pas nécessairement le chemin critique du graphe

La valeur de l’arc 2-5

correspond au coût de

communication entre

ces deux tâches

La connaissance de cette information peut « guider » l’ordonnancement des travaux (allouer plusieurs tâches à un même processeur afin d’éviter des communications coûteuse)


  • Login
