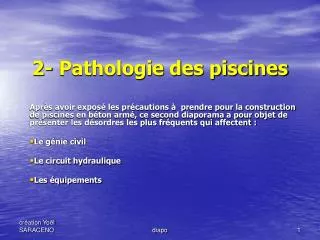

  1. 2-Pathologie des piscines Après avoir exposé les précautions à prendre pour la construction de piscines en béton armé, ce second diaporama a pour objet de présenter les désordres les plus fréquents qui affectent : Le génie civil Le circuit hydraulique Les équipements diapo

  2. LE GENIE CIVIL Une piscine doit être étanche. Toute perte d’eau doit faire l’objet d’une attention particulière afin d’en trouver l’origine. Ce qu’il faut retenir : en saison estivale, dans le SUD de la France, l’évaporation peut atteindre un peu plus d’un cm/jour. Au-delà, on peut suspecter un risque de fuite. A- Les désordres qui affectent le béton armé se traduisent par l’apparition de fissures. Celles-ci peuvent être : • superficielles et discrètes sans entraîner de pertes d’eau • traversantes et infiltrantes. diapo

  3. A : Cas de fissures traversantes et infiltrantes : Ce sont les plus préjudiciables car elles sont susceptibles d’entraîner la corrosion du ferraillage et porter atteinte, à moyen terme, à la solidité du bassin. Cas des fissures superficielles et discrètes sans entraîner de pertes d’eau :Celles-ci doivent être mises en observation. fissures diapo

  4. Celles-ci peuvent être la cause d’une insuffisance de l’enrobage du ferraillage par le béton. B- Les désordres qui affectent le béton armé se traduisent par l’apparition de tâches de rouille. Tâches de rouille diapo

  5. C – Infiltrations d’eau à travers la structure B.A liées au défaut de mise en œuvre du béton ou absence d’hydrofuge. Cette dégradation peut entraîner un dégarnissage des armatures et générer un phénomène de corrosion du ferraillage. Dégradation du béton diapo

  6. D : agglos à bancher non remplis ou insuffisamment remplis de béton entraînant d’importantes pertes d’eau Trou à travers l’agglo diapo

  7. E : autre exemple d’agglos à bancher non remplis de béton diapo

  8. LE CIRCUIT HYDRAULIQUE Le circuit hydraulique est constitué de canalisations en PVC ( poly chlorure de vinyle). Pour les piscines privées, le diamètre extérieur de celles-ci est, dans la plupart des cas, de 50 ou 63 mm. Les désordres qui affectent les canalisations se caractérisent par : • Le décollement de raccords • La cassure de canalisations sous le poids des terres ou l’effet de poinçonnement d’une pierre sur la canalisation. diapo

  9. LES EQUIPEMENTS Les équipements sont placés dans le local technique et se composent : • D’un filtre à sable pour la filtration de l’eau • D’un groupe électropompe pour la circulation de l’eau • D’un dispositif de traitement de l’eau • D’une vanne multivoies pour assurer la sélection du fonctionnement. Les pertes d’eau sont visibles car elles se produisent très souvent au niveau des raccords vissés. diapo

  10. Réalisation du diaporama par Yoël SARACENOingénieur hydraulicienexpert près la Cour d’Appel d’AIX EN PQROVENCE555,av. de la Collégiale 83140 SIX-FOURS LES PLAGESe-mail : saraceno.yoel@orange.fr Pour tout renseignement vous êtes prié de bien vouloir me faire parvenir vos questions par envoi e-mail. Toute reproduction est interdite conformément à la législation en vigueur. Édition 5 : février 2009 diapo
