TEMAS: *TELEDIAFONIA (FEXT).

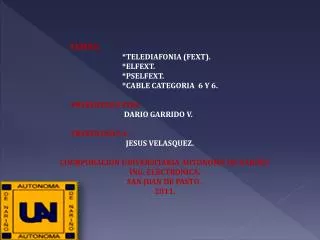

1. TEMAS: *TELEDIAFONIA (FEXT). *ELFEXT. *PSELFEXT. *CABLE CATEGORIA 6 Y 6. PRESENTADO POR: DARIO GARRIDO V. PRESENTADO A: JESUS VELASQUEZ. COORPORACION UNIVERSITARIA AUTONOMA DE NARIÑO. ING. ELECTRONICA. SAN JUAN DE PASTO . 2011.

2. DIAFONIA. -Se mide como la atenuación existente entre el circuito perturbador y el perturbado, por lo que también se denomina atenuación de diafonía. -Tambien es propia de sistemas de transmisión con líneas metálicas, mientras que el concepto de inter-ferencia se usa más a menudo en Radiocomunicaciones. *TELEDIAFONIA (FEXT). -La diafonía que ocurre a mayor distancia del transmisor genera menos ruido en un cable de la NEXT. -El ruido causado por FEXT también regresa a la fuente, pero se va atenuando en el trayecto, Por lo tanto, FEXT no es un problema tan significativo como NEXT. Para la medida de la diafonía se envía por el circuito perturbador una señal de un nivel conocido, y se mide el nivel recibido en el circuito perturbado. No obstante, dependiendo de que la medida la hagamos en el mismo extremo desde el que estamos enviando la señal o en el extremo distante tendremos dos valores distintos. Así llegamos a los conceptos de PARADIAFONIA o diafonía de extremo cercano y TELEDIAFONIA o diafonía de extremo lejano.

3. -La prueba de telediafonía de igual nivel (ELFEXT) mide FEXT. La ELFEXT de par a par se expresa en dB como la diferencia entre la pérdida FEXT medida y la pérdida de inserción del par de hilos cuya señal está perturbada por la FEXT. -La telediafonía de igual nivel de suma de potencia (PSELFEXT) es el efecto combinado de ELFEXT de todos los pares de hilos. -La pérdida de retorno es una medida en decibelios de los reflejos causados por discontinuidades en la impedancia en todos los puntos del enlace.

4. **PARADIAFONIA (NEXT). -Se computa como la relación entre la amplitud de voltaje de la señal de prueba y la señal diafónica, medida en el mismo extremo del enlace. -El NEXT se debe medir de par en par en un enlace UTP, y desde ambos extremos del enlace. **PARADIAFONIA DE SUMA DE POTENCIA (PSNEXT). -Mide el efecto acumulativo de NEXT de todos los pares de hilos del cable PSNEXT se computa para cada par de hilos en base a los efectos de NEXT de los otros tres pares. -El efecto combinado de la diafonía proveniente de múltiples fuentes simultáneas de transmisión puede ser muy perjudicial para la señal.

5. *ELFEXT: -Está básicamente influido por el trenzado de los pares del cable y por la calidad del apantallamiento de éstos, debido a que ELFEXT se comporta como una contaminación externa. -El ELFEXT depende también de la frecuencia de trabajo y la longitud de la tirada de cable. -Un nivel suficientemente alto de ELFEXT es un requisito necesario para una buena transmisión en un enlace. *PSELFEXT: -Se deriva de la contribución en la medida de ELFEXT de cada uno de los tres pares interferentes en la señal transmitida por el par de señal útil. -El PSELFEXT, al igual que el ELFEXT está básicamente influido por el trenzado de los pares del cable y por la calidad del apantallamiento de éstos . -Tiene también una fuerte dependencia con la frecuencia de trabajo y la longitud de la tirada de cable. -Un nivel suficientemente alto de PSELFEXT es un requisito necesario para una buena transmisión en un enlace.

6. *CATEGORIA 6 Y 6A • -La categoría 6 posee características y especificaciones para crosstalk y ruido. • -El estándar de cable es utilizable para 10BASE-T 100BASE-TX y 1000BASE-TX . • -Alcanza frecuencias de hasta 250 MHz en cada par y una velocidad de 1Gbps. • -El cable contiene 4 pares de cable de cobre trenzado, al igual que estándares de cables de cobre . • -La categoría 6 está hecha con cable 22, 23 Y 24 AWG, esto no es un requerimiento. • -Los cables utp Cat-6 comerciales para redes LAN, son eléctricamente construidos para exceder la recomendación del grupo de tareas de la IEEE, que está trabajando desde antes de 1997. • -Hay una nueva especificación estándar para cables trenzados no blindados y cables trenzados blindados. • -La especificación ANSI/TIA/EIA-568-B.2-10 indica sistemas de cables llamados CATEGORIA 6 AUMENTADA o más frecuentemente “CATEGORIA 6ª”. • -Estos operan a frecuencias de hasta 550 MHz (tanto para cables no blindados como cables blindados). • y proveen transferencias de hasta 10 Gbps. -Soporta una distancia máxima de 100 metros. -En el cable blindado la diafonía externa (crosstalk) es virtualmente cero.
