Presentation Transcript


Digit lis technika

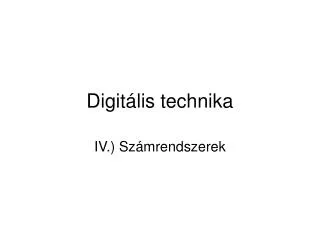

Digitális technika

IV.) Számrendszerek


Iv i fixpontos sz m br zol s

IV.I.) Fixpontos számábrázolás

(Pozitív) egész számok ábrázolása = UnsignedInteger:

  • U8 (byte): 8 biten (28 = 256 db) » 00000000B – 11111111B = 0D – (28-1)D = 0D – 255D

  • U16 (word): 16 biten (216 = 65536 db) » 0000H – FFFFH = 0D – (216-1)D = 0D – 65535D

  • U32: 32 biten (232 = 4294967296 db) » 00000000H – FFFFFFFFH = 0D – (232-1)D = 0D – 4294967295D

  • U64, U128, …


Iv ii negat v eg sz sz mok br zol sa

IV.II.) Negatív (egész) számok ábrázolása

Jelzett egész = (Signed) Integer:

  • I8: 8 biten (28 = 256 db) »10000000B = -27D = -128D11111111B = -1D 00000000B = 0D00000001B = 1D 01111111B = (27-1)D = 127D


Negat v eg sz sz mok br zol sa

Negatív (egész) számok ábrázolása

Komplemens kód képzése (I8):

-111D = xB?

  • Negatív szám abszolút értékének képzése|-111D| = 111D = 1101111B

  • Bináris leképezés 111D = 1101111B

  • Invertálás 1101111B = 0010000B

  • Inkrementálás 0010000B + 1B = 0010001B

  • Előjel jelzése 10010001B


Negat v eg sz sz mok br zol sa1

Negatív (egész) számok ábrázolása

Jelzett egész = (Signed) Integer:

  • I16: 16 biten (216 = 65536 db) »8000H – 7FFFH = -215D – (215-1)D = -32768D – 32767D

  • I32: 32 biten (232 = 4294967296 db) »80000000H – 7FFFFFFFH = -231D – (231-1)D =-2147483648D – 2147483647D


Iv iii lebeg pontos sz m br zol s

IV.III.) Lebegőpontos számábrázolás

A számítástechnika történetének kezdeti időszakában többfajta lebegőpontos számábrázolást is használtak. Az 1985-(86)-as évben került elfogadásra az IEEE 754-es (854) számú lebegőpontos számábrázolási szabvány, melyet a legfontosabb processzorgyártók is elfogadtak.A szabvány meghatározza a lebegőpontos számábrázolás normalizált formáját.Ezek szerint ennél:

  • A mantissza előjele (fixpontos számként) 0 ha szám pozitív és 1 ha negatív

  • A mantisszában (~pontosság) lévő fixpontos szám 1-re normalizáltan értendő, azaz 1.A formájú

  • A karakterisztika (hatványkitevő) tartalmazza a mantissza eltolásának értékétEM x 2K


Iv iii i short short real r vid val s egyszeres pontoss g

IV.III.I.) Short, short real, rövid valós, egyszeres pontosságú

  • 32 biten (4 byte-on ábrázol)

  • 1 bit→Előjel (E)

  • 23 bit→ Mantissza (M)

  • 8 bit→ Karakterisztika (K)


Short

Short

Short képzése:-3.75D

  • Előjel meghatározásanegatív →E = 1

  • Abszolút érték bináris átalakítása3.75D = 21D + 20D + 2-1D + 2-2D = 11.11B

  • Kitevő meghatározása (kettedes pont eltolása az első 1-es mögé)Implicit bit11.11B → 1.111B,kitevő = 1D

  • Karakterisztika (K = kitevő + 127D)K = 01111111B+1B = 10000000B

  • Mantissza (csak kettedes pont utáni törtrész, „A”)A = 111B →M = 11100000000000000000000B

  • Szám felírása1100 0000 0111 0000 0000 0000 0000 0000B = C0700000H


Iv iii ii long long real hossz val s dupla pontoss g

IV.III.II.) Long, long real, hosszú valós, dupla pontosságú

  • 32 biten (4 byte-on ábrázol)

  • 1 bit E, 52 bit M, 11 bit K

  • Előjel meghatározása

  • Abszolút érték bináris átalakítása

  • Kitevő meghatározása

  • Karakterisztika meghatározása (K = kitevő + 1023D)

  • Mantissza meghatározása

  • Szám felírása


Short s long sszehasonl t sa

Short és Long összehasonlítása
