  1. Aerodinamika a Fasádna Technika TU Košice - Stavebná fakulta Katedra architektúry a konštrukcií budov Prednášajúci: Ing. Martin Lopušniak, PhD.

  2. Obsah projektovej dokumentácie protipožiarnej bezpečnosti stavieb • členenie stavby na požiarne úseky, • určenie požiarneho rizika, • určenie požiadaviek na konštrukcie stavby, • zabezpečenie evakuácie osôb a zvierat, • určenie požiadaviek na únikové cesty, • určenie odstupových vzdialeností, • určenie požiarno-bezpečnostných opatrení, • určenie zariadení na protipožiarny zásah.

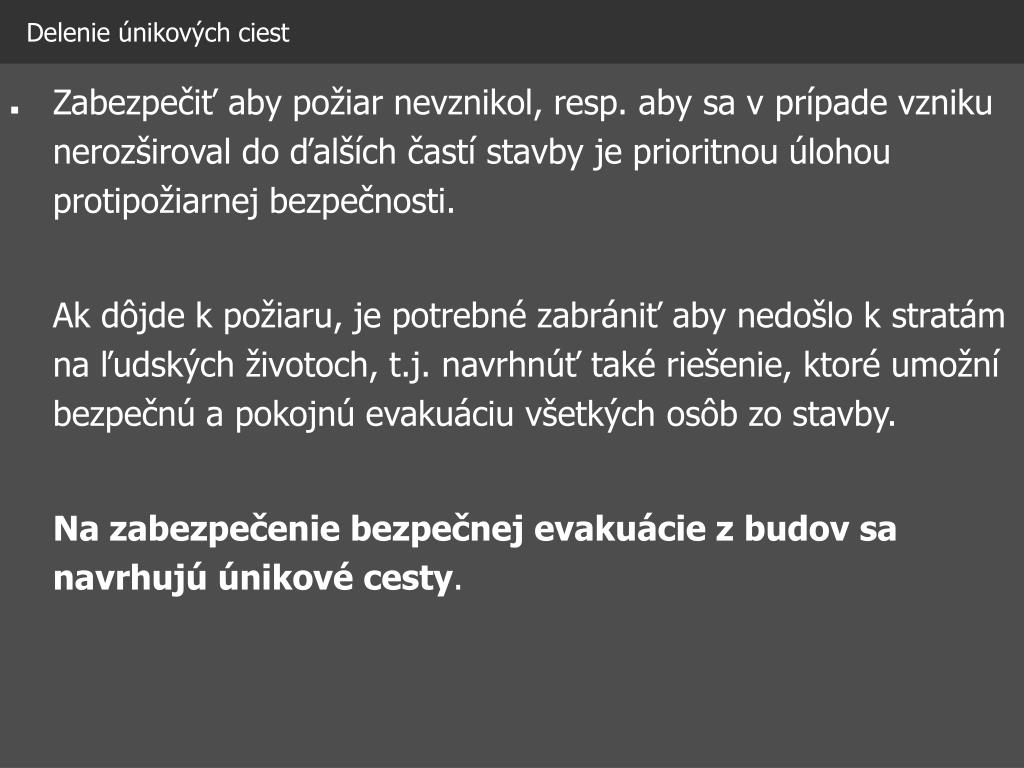

  3. Delenie únikových ciest • Zabezpečiť aby požiar nevznikol, resp. aby sa v prípade vzniku nerozširoval do ďalších častí stavby je prioritnou úlohou protipožiarnej bezpečnosti. Ak dôjde k požiaru, je potrebné zabrániť aby nedošlo k stratám na ľudských životoch, t.j. navrhnúť také riešenie, ktoré umožní bezpečnú a pokojnú evakuáciu všetkých osôb zo stavby. Na zabezpečenie bezpečnej evakuácie z budov sa navrhujú únikové cesty.

  4. Delenie únikových ciest • Úniková cesta je trvalo voľná komunikácia alebo priestor v stavbe alebo na nej, ktorá umožňuje bezpečnú evakuáciu osôb zo stavby alebo z požiarneho úseku ohrozeného požiarom na voľné priestranstvo alebo do priestoru, ktorý nie je ohrozený požiarom.

  5. Delenie únikových ciest • Na základe charakteru budovy prevádzkového režimu, obsadenosti budovy a ďalších vstupných faktorov rozlišujeme niekoľko druhov únikových ciest. • Únikové cesty sa podľa stupňa ochrany, ktorú poskytujú, členia na • nechránené • čiastočne chránené • chránené

  6. Chránená úniková cesta • CHÚC je úniková cesta, ktorá vedie k východu zo stavby na voľné priestranstvo. • Chránená úniková cesta je oddelená od ostatných požiarnych úsekov požiarnymi deliacimi konštrukciami druhu D1 a požiarnymi uzávermi, je vetraná a umožňuje bezpečný pohyb osôb. • Konštrukčné prvky druhu D1, z ktorých sú vyhotovené požiarne deliace konštrukcie chránenej únikovej cesty, môžu byť vyhotovené z nehorľavých látok alebo majú doplnkovú klasifikáciu s1.

  7. Chránená úniková cesta • Požiarny strop nad chránenou únikovou cestou musí byť vyhotovený z konštrukčných prvkov druhu D1 s požiarnou odolnosťou RE 30 min. • Ak je v stavbe vybudovaná chránená úniková cesta, musí z nej byť prístup na strechu stavby. • Chránená úniková cesta musí tvoriť samostatný požiarny úsek !! • Chránené únikové cesty delíme na: • Chránená úniková cesta typu „A“ • Chránená úniková cesta typu „B“ • Chránená úniková cesta typu „C“

  8. Čiastočne chránená úniková cesta • ČCHÚC je úniková cesta, ktorá: • je v požiarnom úseku bez požiarneho rizika alebo • prechádza časťou požiarneho úseku, ktorá je bez požiarneho rizika. • Čiastočne chránená úniková cesta sa používa na evakuáciu osôb z požiarnych úsekov nechránenou únikovou cestou na: • chránenú únikovú cestu alebo • na voľné priestranstvo.

  9. Nechránená úniková cesta Nechránená úniková cesta: je úniková cesta, ktorá nie je chránená proti účinkom požiaru požiarnymi deliacimi konštrukciami. Vedie z požiarneho úseku k východu zo stavby na: • voľné priestranstvo • k východu do čiastočne chránenej únikovej cesty • do chránenej únikovej cesty.

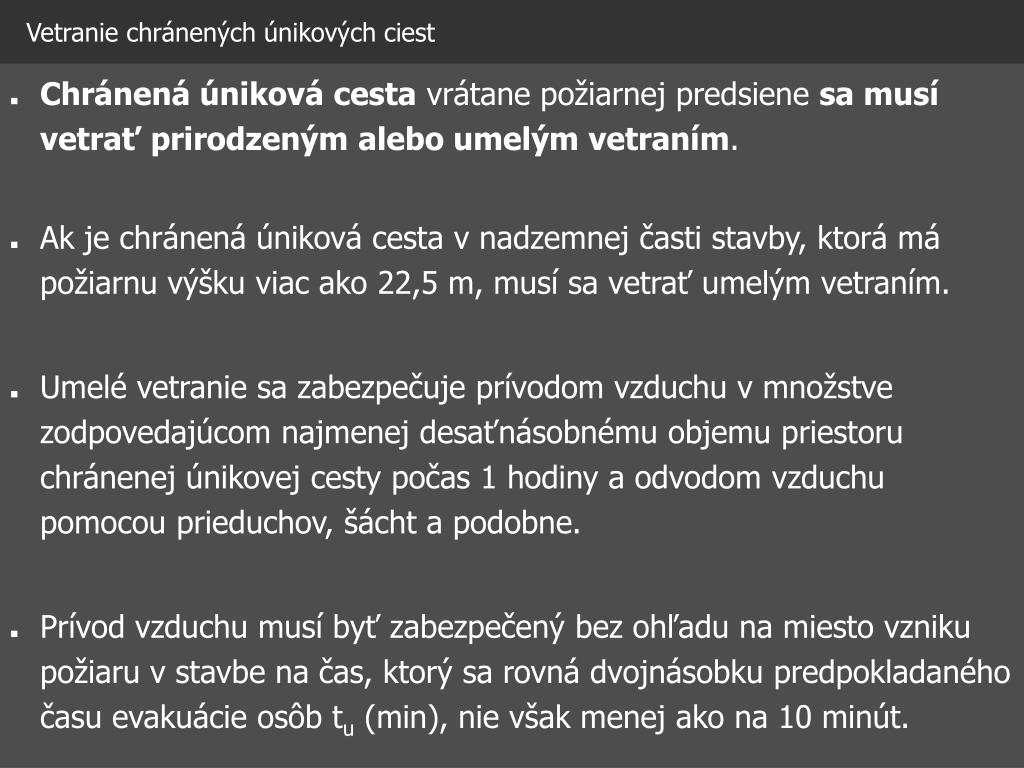

  10. Vetranie chránených únikových ciest • Chránená úniková cesta vrátane požiarnej predsiene sa musí vetrať prirodzeným alebo umelým vetraním. • Ak je chránená úniková cesta v nadzemnej časti stavby, ktorá má požiarnu výšku viac ako 22,5 m, musí sa vetrať umelým vetraním. • Umelé vetranie sa zabezpečuje prívodom vzduchu v množstve zodpovedajúcom najmenej desaťnásobnému objemu priestoru chránenej únikovej cesty počas 1 hodiny a odvodom vzduchu pomocou prieduchov, šácht a podobne. • Prívod vzduchu musí byť zabezpečený bez ohľadu na miesto vzniku požiaru v stavbe na čas, ktorý sa rovná dvojnásobku predpokladaného času evakuácie osôb tu (min), nie však menej ako na 10 minút.

  11. Vetranie CHÚC Prirodzené vetranie únikových ciest sa zabezpečuje: • otvárateľnými otvormi (oknami, dverami a pod.) s plochou najmenej 2 m2 na každom podlaží alebo • otvormi s plochou najmenej 1m2 na každom podlaží, umožňujúcimi priečne vetranie. Ak je pôdorysná plocha CHÚC v podlaží väčšia ako 20 m2, určí sa plocha otvárateľných otvorov podľa pôdorysnej plochy chránenej únikovej cesty v podlaží, a to 10% pri jednostrannom vetraní a a 5% pri priečnom vetraní.

  12. Požiarne zaťaženie v CHÚC • V chránených únikových cestách môžu tvoriť stále požiarne zaťaženie horľavé látky a materiály v konštrukciách dvier, rámov okien, podláh a madiel. • V priestoroch, ktoré tvoria súčasť chránenej únikovej cesty a sú určené na vykonávanie stáleho dozoru nad prevádzkou v stavbe (informačná služba, vrátnica, recepcia, ohlasovňa požiarov a podobne), môže sa vyskytovať v jednej chránenej únikovej ceste náhodné požiarne zaťaženie. • V budove v ktorej je len jedna chránená úniková cesta, sa v priestoroch tvoriacich súčasť chránenej únikovej cesty nesmie vyskytovať náhodné požiarne zaťaženie. • V chránenej únikovej ceste typu A môže byť výťahová šachta.

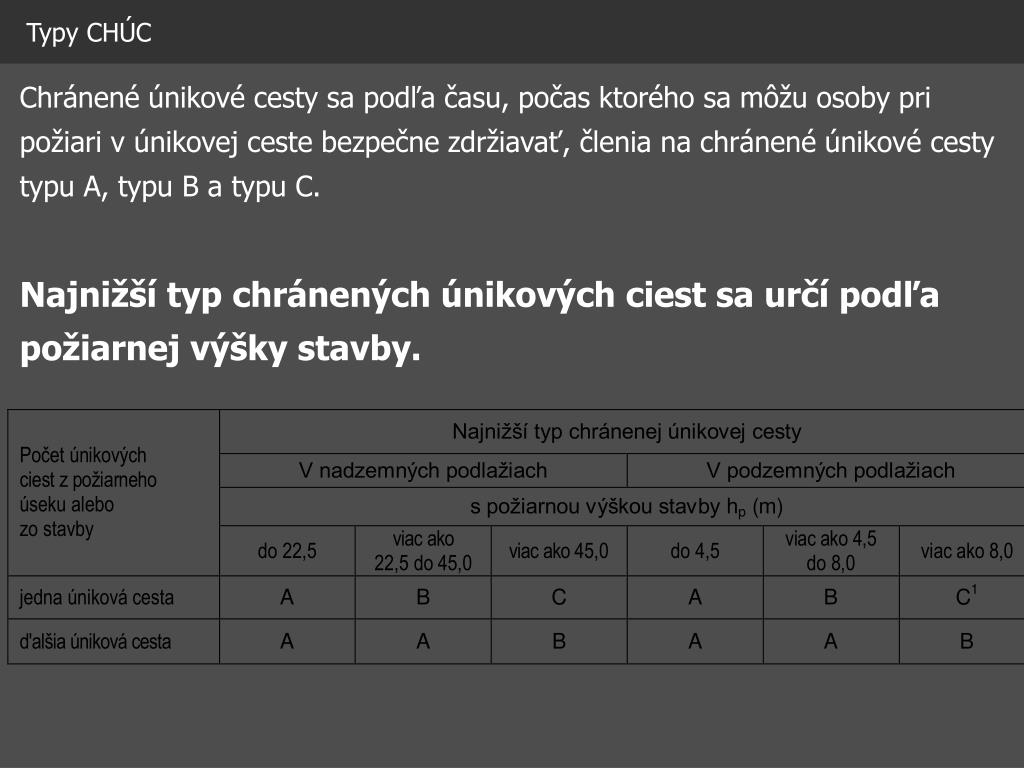

  13. Typy CHÚC Chránené únikové cesty sa podľa času, počas ktorého sa môžu osoby pri požiari v únikovej ceste bezpečne zdržiavať, členia na chránené únikové cesty typu A, typu B a typu C. Najnižší typ chránených únikových ciest sa určí podľa požiarnej výšky stavby.

  14. Chránená úniková cesta „A“ Je chránená úniková cesta vybavená prirodzeným vetraním, alebo umelým vetraním. Ak sa CHÚC typu A vetrá umelým vetraním, musí byť činnosť vetracieho zariadenia zabezpečená najmenej na čas, ktorý sa rovná dvojnásobku predpokladaného času evakuácie osôb tu (min) nie však na menej ako 10 minút.

  15. Chránená úniková cesta „B“ Je chránená úniková cesta vybavená samostatne vetranou požiarnou predsieňou, prirodzeným vetraním alebo umelým vetraním a núdzovým osvetlením. Ak sa CHÚC typu B vetrá umelým vetraním, musí byť činnosť vetracieho zariadenia zabezpečená najmenej na čas, ktorý sa rovná dvojnásobku predpokladaného času evakuácie osôb tu (min) nie však menej ako na 30 minút.

  16. CHÚC „C“ je chránená úniková cesta vybavená samostatne vetranou požiarnou predsieňou, pretlakovým vetraním a núdzovým osvetlením. 0dporúča sa aby pretlakové vetranie bolo nezávislé od ostatného vzduchotechnického zariadenia stavby. Množstvo vzduchu privádzaného umelým pretlakovým vetraním sa musí určiť vzduchotechnickým výpočtom.

  17. Predsieň CHÚC Pôdorysná plocha požiarnej predsiene CHÚC typu B alebo CHÚC typu C sa určuje podľa predpokladaného počtu evakuovaných osôb a ich schopnosti pohybu. Požiarna predsieň musí mať pôdorysnú plochu najmenej 5 m2. 0dporúča sa najmenší pôdorysný rozmer 1200 mm.

  18. Stupeň požiarnej bezpečnosti CHÚC Najnižší stupeň požiarnej bezpečnosti chránenej únikovej cesty sa určuje v závislosti od predpokladaného času evakuácie osôb tu (min), typu chránenej únikovej cesty a počtu chránených únikových ciest.

  19. CHÚC v budovách na bývanie a ubytovanie • Spoločná komunikácia, do ktorej vedú dvere z obytných buniek, musí tvoriť: • chránenú únikovú cestu alebo • samostatný požiarny úsek bez požiarneho rizika. • Spoločná komunikácia, do ktorej vedú dvere z obytných buniek v stavbe určenej na bývanie a ubytovanie s požiarnou výškou nadzemnej časti do 12 m, musí tvoriť: • chránenú únikovú cestu, • samostatný požiarny úsek, ktorý tvorí čiastočne chránenú únikovú cestu alebo nechránenú únikovú cestu a v ktorom je výpočtové požiarne zaťaženie najviac 3,5 kg/m2 alebo výpočtové požiarne zaťaženie najviac 7,5 kg/m2 a súčiniteľ horľavých látok je najviac 1,1.

  20. Počet únikových ciest Počet únikových ciest pre stavbu, ich dĺžka, šírka a rozmiestnenie musia byť navrhnuté, zhotovené a prevádzkované tak, aby predpokladaný čas evakuácie osôb bol čo najkratší. Z každej stavby alebo z jej časti a z každého miesta požiarneho úseku musia viesť najmenej dve samostatné únikové cesty rôznym smerom na voľné priestranstvo.

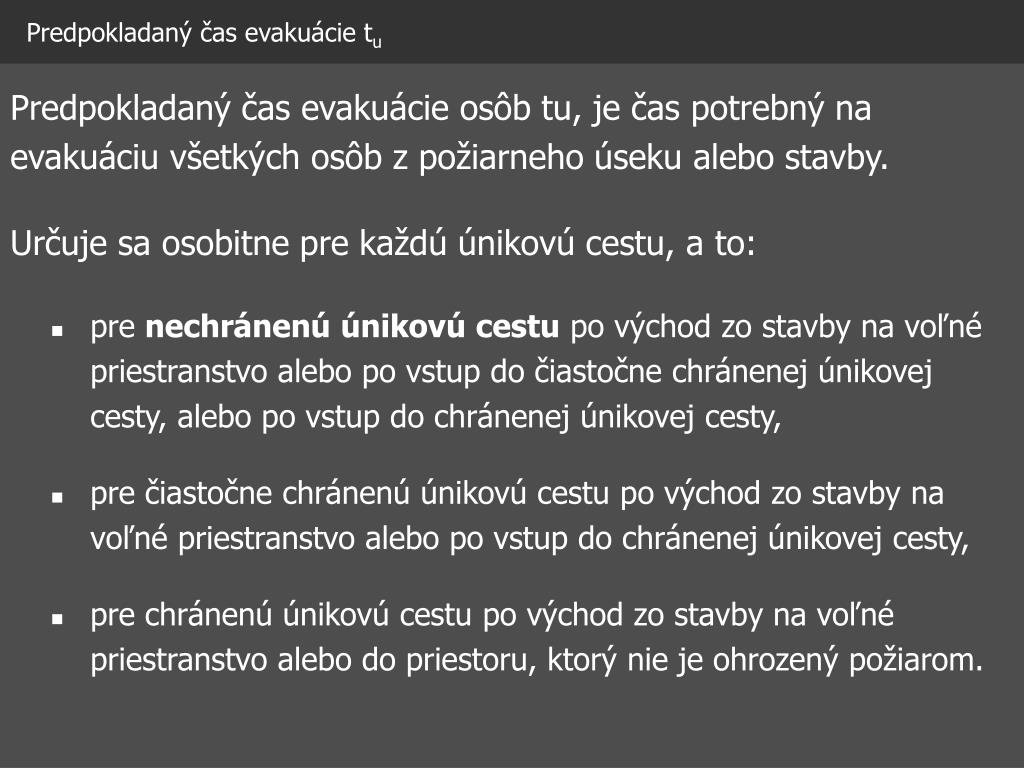

  21. Predpokladaný čas evakuácie tu Predpokladaný čas evakuácie osôb tu, je čas potrebný na evakuáciu všetkých osôb z požiarneho úseku alebo stavby. Určuje sa osobitne pre každú únikovú cestu, a to: • pre nechránenú únikovú cestu po východ zo stavby na voľné priestranstvo alebo po vstup do čiastočne chránenej únikovej cesty, alebo po vstup do chránenej únikovej cesty, • pre čiastočne chránenú únikovú cestu po východ zo stavby na voľné priestranstvo alebo po vstup do chránenej únikovej cesty, • pre chránenú únikovú cestu po východ zo stavby na voľné priestranstvo alebo do priestoru, ktorý nie je ohrozený požiarom.

  22. Predpokladaný čas evakuácie tu Predpokladaný čas evakuácie tu (min) osôb po únikových cestách nesmie byť dlhší ako dovolený čas evakuácie osôb tud (min). Dovoleným časom evakuácie osôb tud (min) je najdlhší možný čas bezpečnej evakuácie osôb zo stavby. (min.)

  23. Technická správa riešenia PBS

  24. Predpokladaný čas evakuácie tu Predpokladaný čas evakuácie osôb tu, sa určuje podľa vzťahu:

  25. Dovolený čas evakuácie osôb „tu“ (min)

  26. Rýchlosť a počet evakuovaných osôb, jednotková kapacita únikového pruhu Najnižší počet evakuovaných osôb E pre výpočet ich evakuácie sa určuje pre každý priestor, požiarny úsek a stavbu podľa STN 73 0818. • Počet osôb možno stanoviť približne aj vynásobením projektovaného počtu osôb súčiniteľom 1,5. • Zároveň sa prihliada na to, že ak sa osoby zarátajú v jednej časti budovy (v i-tom požiarnom úseku), tak v druhej časti budovy (j-tom požiarnom úseku) sa tie isté osoby nemôžu vyskytovať. • Ak je skutočný súčin E x s < 10, dosadzuje sa do výpočtu hodnota súčinu počtu evakuovaných osôb a súčiniteľa podmienok evakuácie E x s = 10 (najmä rodinné domy).

  27. Projekt PBS

  28. Rýchlosť evakuovaných osôb vu (m/min) Rýchlosť pohybu osôb vu (m/min) po únikovej ceste je uvedená v tabuľke. Pri úniku po schodoch so sklonom schodiskového ramena väčším ako 35° sa rýchlosť pohybu osôb vu (m/min) znižuje o 1 m za minútu na každý ďalší stupeň sklonu.

  29. Jednotková kapacita únikového pruhu Jednotková kapacita únikového pruhu je priemerný predpokladaný počet evakuovaných osôb, ktoré prejdú jedným únikovým pruhom za minútu. Pri úniku osôb po schodoch so sklonom schodiskového ramena väčším ako 35° sa jednotková kapacita Ku znižuje o 1,5 osoby za minútu za každý ďalší stupeň sklonu.

  30. Súčiniteľ podmienok evakuácie Súčiniteľ podmienok evakuácie osôb s (-) vyjadruje podmienky evakuácie osôb v požiarnom úseku alebo v stavbe a v jej časti. Hodnota súčiniteľa podmienok evakuácie osôb s (-) sa určuje podľa: • druhu a typu únikovej cesty, • schopnosti pohybu osôb, • spôsobu evakuácie osôb.

  31. Projekt PBS

  32. Aerodinamika a Fasádna Technika TU Košice - Stavebná fakulta Katedra architektúry a konštrukcií budov Prednášajúci: Ing. Martin Lopušniak, PhD.

  33. Obsah projektovej dokumentácie protipožiarnej bezpečnosti stavieb • členenie stavby na požiarne úseky, • určenie požiarneho rizika, • určenie požiadaviek na konštrukcie stavby, • zabezpečenie evakuácie osôb a zvierat, • určenie požiadaviek na únikové cesty, • určenie odstupových vzdialeností, • určenie požiarno-bezpečnostných opatrení, • určenie zariadení na protipožiarny zásah.

  34. Projekt PBS ?

  35. Dĺžka únikovej cesty Dĺžka únikovej cesty je vzdialenosť medzi začiatkom únikovej cesty a východom z nej na voľné priestranstvo.

  36. Dĺžka únikovej cesty

  37. Dĺžka únikovej cesty • Dĺžka nechránenej únikovej cesty je vzdialenosť medzi jej začiatkom a východom z nej na voľné priestranstvo alebo vzdialenosť medzi jej začiatkom a vstupom do chránenej únikovej cesty alebo do čiastočne chránenej únikovej cesty. Začiatok nechránenej únikovej cesty je: • v najvzdialenejšom mieste požiarneho úseku, alebo • na osi východu z miestnosti, ktorej podlahová plocha je menšia ako 40 m2, alebo • na osi východu z miestnosti alebo z funkčne ucelenej skupiny miestností s podlahovou plochou najviac 100 m2, ak vzdialenosť ktoréhokoľvek miesta k východu z miestnosti je najviac 15 m, alebo súčiniteľ rýchlosti horľavých látok nie je vyšší ako 1,1 a súčasne nie je v týchto miestnostiach viac ako 40 osôb.

  38. Dĺžka únikovej cesty

  39. Dĺžka únikovej cesty • Dĺžka čiastočne chránenej únikovej cesty je vzdialenosť medzi jej začiatkom a východom z nej na voľné priestranstvo alebo vzdialenosť medzi jej začiatkom a vstupom do chránenej únikovej cesty. • Dĺžka chránenej únikovej cesty je vzdialenosť medzi jej začiatkom a východom z nej na voľné priestranstvo.

  40. Dĺžka únikovej cesty

  41. Dovolená dĺžka únikovej cesty • Ak všetky evakuované osoby musia prekonať celú dĺžku riešenej únikovej cesty lu, nahradí sa hodnota 0,75 hodnotou 1,00. • Ak je k dispozícii jedna úniková cesta, nahradí sa hodnota 0,75 hodnotou 1,00.

  42. Dovolená dĺžka únikovej cesty V stavbách určených na bývanie alebo ubytovanie môže mať čiastočne chránená úniková cesta z obytných buniek a priestorov domového vybavenia dĺžku najviac: • 20 m, ak vedie k jednému východu na voľné priestranstvo alebo do chránenej únikovej cesty, • 40 m k najbližšiemu východu na voľné priestranstvo alebo do chránenej únikovej cesty, ak čiastočne chránená úniková cesta vedie k dvom alebo k viacerým východom. V stavbách určených na bývanie najviac so štyrmi nadzemnými podlažiami nie je obmedzená dĺžka čiastočne chránenej únikovej cesty, do ktorej vedú dvere z najviac šiestich obytných buniek na každom podlaží a ktorá vedie na voľné priestranstvo.

  43. Projekt PBS

  44. Šírka únikovej cesty Šírka únikovej cesty sa vyjadruje počtom únikových pruhov. Najmenší počet únikových pruhov sa určuje:

  45. Šírka únikovej cesty • Najmenšia šírka nechránenej únikovej cesty je jeden únikový pruh. • Únikový pruh je priestor únikovej cesty so šírkou 0,55 m. • Najmenšia šírka čiastočne chránenej únikovej cesty alebo chránenej únikovej cesty je jeden a pol únikového pruhu. Túto podmienku spĺňajú dvere so šírkou 0,80 m.

  46. Šírka únikovej cesty Šírka únikovej cesty sa určuje násobkami polovice únikového pruhu (1; 1,5; 2; 2,5; 3 atď.). Šírka únikovej cesty určenej na evakuáciu osôb s obmedzenou schopnosťou pohybu sa odporúča najmenej 1100 mm. Šírka únikovej cesty určenej na evakuáciu osôb neschopných samostatného pohybu nesmie byť menšia ako 1 650 mm.

  47. Projekt PBS

  48. Šírka únikovej cesty Pri určovaní predpokladaného času evakuácie osôb sa berie do úvahy skutočná najmenšia šírka určenej únikovej cesty.

  49. Spájanie únikových ciest - pruhov • Započítateľná šírka únikovej cesty sa nesmie zužovať v smere úniku. • Nadväzujúca úniková cesta nesmie mať menší počet únikových pruhov ako počet určený výpočtom. • Pri zaokrúhľovaní počtu únikových pruhov sa neberie ohľad na prekročenie počtu únikových pruhov o 0,1. • Ak je prekročenie vyššie, zaokrúhľuje sa smerom hore (napr. umin= 1,60 = 1,5; umin = 1,61 = 2,0).

  50. Spájanie únikových ciest - pruhov • Ak do čiastočne chránenej únikovej cesty alebo do chránenej únikovej cesty vedie v jednom podlaží viac nechránených únikových ciest z jedného požiarneho úseku, musí sa šírka nadväzujúcej únikovej cesty rovnať aspoň súčtu minimálneho počtu únikových pruhov týchto nechránených únikových ciest.
