Presentation Transcript
Slide1 l.jpg

ECODISEÑO

Conceptos y Herramientas

Análisis del Producto

Ingeniería del Ciclo de Vida


El producto y la ingenier a concurrente capuz rizo 2004 l.jpg
El producto y la Ingeniería Concurrente. (Capuz Rizo 2004)

  • La globalización ha provocado un cambio en los sistemas de diseño, fabricación y organización de la producción.

  • Las principales innovaciones se resumen en el paradigma “Ingeniería Concurrente”:

  • Enfoque integrado del ciclo de vida del producto: concepción – diseño – prototipado – producción – comercialización – utilización – eliminación.



Motivaci n l.jpg
MOTIVACIÓN

  • Incrementar la competitividad, mediante:

  • Aumento de la calidad. Integrando el diseño del producto con el diseño del proceso de fabricación.

  • Reducción de costo y tiempo. Por medio del paralelismo o concurrencia de procesos.


Retos l.jpg
RETOS

  • Variabilidad de la demanda en tiempo, tipo y cantidad de recursos requeridos.

  • Dificultad en determinar la carga de trabajo y por tanto en controlar la capacidad de trabajo disponible en cada momento.

  • Dificultad en dar plazos de entrega fiables a los pedidos /proyectos.


Definici n de ingenier a concurrente l.jpg
Definición de Ingeniería Concurrente:

  • “Método sistemático de diseño integrado y simultáneo del producto y de los subsiguientes procesos de fabricación y mantenimiento, con el objetivo de que los diseñadores tomen en consideración, desde el primer momento, todos los factores que afectarán al producto a lo largo de su ciclo de vida ( desde su concepción hasta su retirada) incluyendo calidad, costo, plazos y requerimientos de usuario”

  • Instituto Para el Análisis de la Defensa de los Estados Unidos, 1988.


Slide7 l.jpg

ANTECEDENTES

OBJETIVOS

  • DISPONIBILIDAD DE

  • NUEVAS TECNOLOGÍAS

  • De automatización

  • De Gestión de la información

  • De Prevención de la contaminación

  • GLOBALIZACIÓN DE LA ECONOMÍA

  • aumento de la competencia

  • CAMBIO SOCIAL

  • DEMANDAS DE:

  • Satisfacción en el trabajo

  • Desarrollo profesional

  • Respeto por el medio ambiente

  • REDUCIR COSTE

  • Y LEAD-TIME

  • De un nuevo producto

  • De un pedido medioambiental

  • MEJORA DE LA CALIDAD

  • Rediseñado

  • Controlando el proceso

  • INTEGRACIÓN

  • Colaboración interdepartamental

  • Superación del enfoque de salto de muro

  • Trabajo en equipo-multidisciplinariedad

INGENIERÍA

CONCURRENTE

Causas y efectos de la Ingeniería Concurrente. Fuente: Capuz, 1999


Slide8 l.jpg

ENFOQUE TRADITIONAL (ING. SECUENCIAL)

DÍSEÑO

Y GENERACIÓN

DE PLANOS

PROTOTIPADO Y

VERIFICACIÓN

DEL DISEÑO

DISEÑO

CONCEPTUAL

PREPARACIÓN DE

LA FABRICACIÓN

INGENIERÍA CONCURRENTE

Reducción del tiempo de desarrollo

Diseño

Conceptual

Prototipado

Virtual

El equipo de proyecto trabaja en paralelo

Análisis

y verificación

Los cambios se propagan más rápidamente

Diseño detallado y

Generación de planos

Prototipado rápido

Y verificación

Incremento de la calidad

Preparación de la

Fabricación

Reducción del lead time

Diferencias entre la Ingeniería Secuencial y La Ingeniería Concurrente. Fuente: Capuz, 1999


M todos sistem ticos de dise o l.jpg
Métodos Sistemáticos de Diseño

  • Algunos principios aceptados en los últimos diez años:

  • El objetivo de un producto es satisfacer los requerimientos del cliente y la normativa.

  • La calidad de un producto se alcanza mediante un buen diseño.

  • Entre el 70% y el 80% del costo del producto queda determinado por las decisiones adoptadas en el diseño.

  • Sólo se puede conseguir un buen diseño de detalle si se parte de un buen diseño conceptual.


Slide10 l.jpg
Es posible clasificar los múltiples métodos y técnicas de ayuda al diseño en función del criterio que se adopte:

  • Técnicas para diseñar nuevos productos, y la mejora de productos existentes.

  • Métodologías para el diseño detallado, específicas de un tipo de producto, y los métodos de diseño conceptual, de validez general, pero de laboriosa particularización.


Slide11 l.jpg

MODELO GENERAL DEL DISEÑO. Verein Deutcher Ingenieure,1987 ayuda al diseño en función del criterio que se adopte:

Tarea (PROYECTO)

Resultados

Etapas

Especificación

Función y Componentes

Principios de solución

Estructura del módulo

Layouts preliminares

Layout definitivo

  • Documentos del producto

Aplicable a las ingenierías mecánica, de precisión,

de control de procesos y de desarrollo de software.

PRODUCCIÓN


M todos de dise o e ingenier a concurrente l.jpg
MÉTODOS DE DISEÑO E INGENIERÍA CONCURRENTE ayuda al diseño en función del criterio que se adopte:

  • QDF (Quality Function Deployment): recoge y sistematiza especificaciones de diseño referentes al usuario del producto con el fin de que el objeto creado se corresponda con aquellas.

  • Análisis de Valor: Identifica la utilidad y funcionalidad de un producto, desarrolla una expresión analítica para evaluarlas y busca soluciones alternas de valor más elevado.


M todos de dise o e ingenier a concurrente13 l.jpg
MÉTODOS DE DISEÑO E INGENIERÍA CONCURRENTE ayuda al diseño en función del criterio que se adopte:

  • Técnicas de Taguchi: “ diseño robusto”. Establece los parámetros básicos del diseño y determina cómo se debe fabricar para lograr los niveles óptimos de ellos, a pesar de la variabilidad de los procesos de fabricación.

  • Design for X: facilita y simplifica el proceso de fabricación. Se ha desarrollado más en ensamblaje de componentes.


Slide14 l.jpg

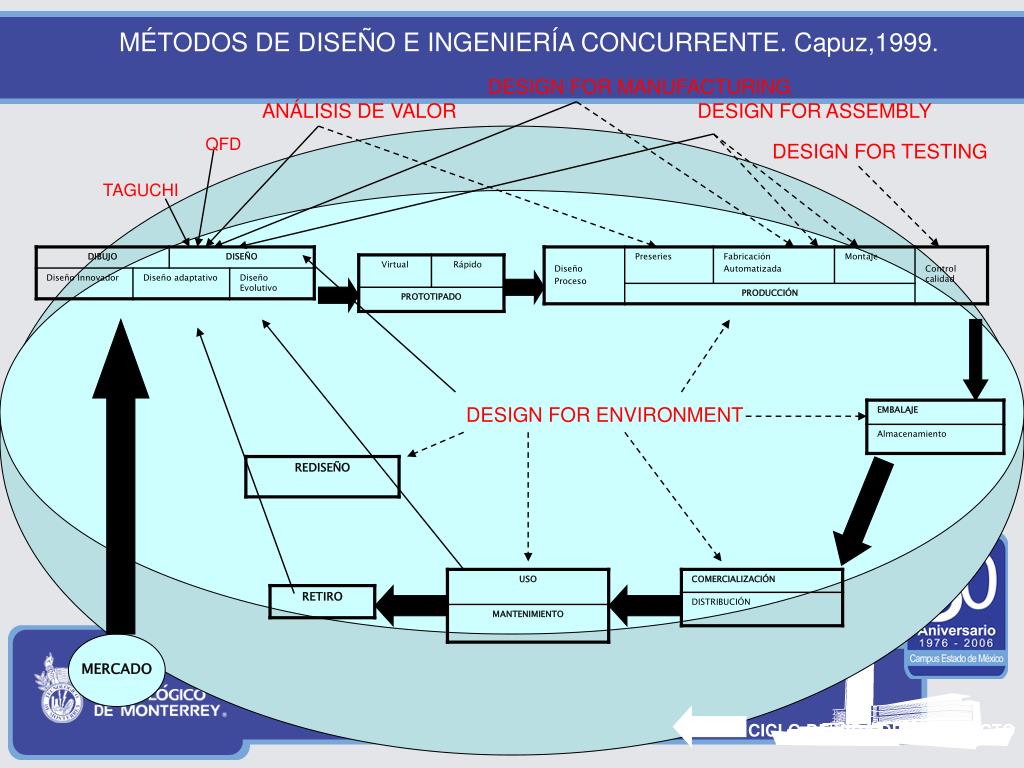

MÉTODOS DE DISEÑO E INGENIERÍA CONCURRENTE. Capuz,1999. ayuda al diseño en función del criterio que se adopte:

DESIGN FOR MANUFACTURING

ANÁLISIS DE VALOR

DESIGN FOR ASSEMBLY

QFD

DESIGN FOR TESTING

TAGUCHI

DESIGN FOR ENVIRONMENT

MERCADO

CICLO DE VIDA DEL PRODUCTO


Slide15 l.jpg

Seguridad ayuda al diseño en función del criterio que se adopte:

Normas y

Estándares

Medio

Ambiente

Exigencias

del Cliente

Competitividad

Ergonomía

Equipamiento

e Instalaciones

Calidad

Volumen de

Producción

Estética

Rendimiento

De la planta

DISEÑO de PRODUCTO

Valor y

Utilidad

Proceso de

producción

Mantenibilidad

Patentes

Documentación

Riesgo del

proyecto

Peso y Tamaño

Coste del

Producto

Materiales

Capacidad de

Los Proveedores

Envasado

Expedición

Factores del entorno del Diseño.


Slide16 l.jpg

0 ayuda al diseño en función del criterio que se adopte:

Desarrollo de nuevos conceptos

Desmaterialización

Uso compartido de producto

Integración de funciones

Optimización funcional del producto (componentes)

7

Optimización del fin de vida del sistema

Favorecer la reutilización del producto completo

Refabricación o reacondicionamiento

Favorecer el reciclaje

Incineración segura

Eliminación segura

1

Selección de materiales de bajo impacto

Materiales limpios

Materiales renovables

Materiales de bajo contenido energético

Materiales reciclados

2

Reducción del uso de materiales

Reducción en peso

Reducción en volumen

6

Optimización de la vida del producto

Alta fiabilidad y durabilidad

Facilidad de mantenimiento/reparación

Estructura de producto modular/adaptable

Conseguir un diseño clásico

Relación fuerte producto / usuario

-

+

3

Optimización de la técnicas de producción

Técnicas de producción alternativas

Reducción de las etapas del proceso de fabricación

Consumo de energía bajo/limpia

Reducción de residuos

Utilización de menos consumibles o más limpios

5

Reducción del impacto

Medioambiental durante el uso

Asegurar un bajo consumo energético

Fuentes de energía limpias

Reducción de consumibles

Consumibles limpios

4

Optimización de los sistemas de distribución

Embalaje menor/limpio / reutilizable

Modo de transporte energéticamente más eficientes

Logística energéticamente más eficiente

Prioridades para el nuevo producto

Producto actual


Slide17 l.jpg
