  1. http://dwisudarnoputra.wordpress.com/ KARAKTERISTIK SENSOR Dwi Sudarno Putra, ST, MT. http://unp.ac.id/

  2. FokusBahasan • Transfer Function • Full-Scale Input (Span) • Full-Scale Output • Akurasi • Kalibrasi • Hysteresis • Saturation • Repeatability Eror • Deadband • Resolution • SifatKhusus • Impedansi Output • Format Keluaran • Eksitasi • Karakteristikdinamis • FaktorLingkungan • Reliability • KarakteristikAplikasi • Ketidakpastian

  3. Transfer Function • Stimulus biasanyatidak berbentuk elektris, sehinggadari input menuju output akanterjadiprosesperubahanenergi

  4. Transfer Function • Sehinggadidalamsebuah sensor antara Input (stimulus) dan Output (respon) memilikihubunganmatematis • Jika Output adalah S dan input stimulusnyaadalah s, makadapat dituliskan transfer functionnya S=f(s) dimana S sebagai fungsi s

  5. Transfer Function • Contoh : Representasigrafishubungan S dan s padasebuah Position Sensor Volt % Grafik hubungan bukaan valve dan tegangan

  6. Transfer Function • Contoh : Representasigrafishubungan S dan s padasebuah Thermo anemoneter Grafik (a)Transfer Function danGrafik (b) invers transfer function

  7. Transfer Function • Bagaimanacaramendapatkan Transfer Function? • Mathematical Model • Functional Approximations • Polynomial Approximations • Linear Piecewise Approximation • Spline Interpolation • Multidimensional Transfer Functions

  8. Full-Scale Input (Span) • Span merepresentasikannilaimaksimum stimulus yang dapatdiberikankepada sensor tanpamempegaruhiakurasi sensor

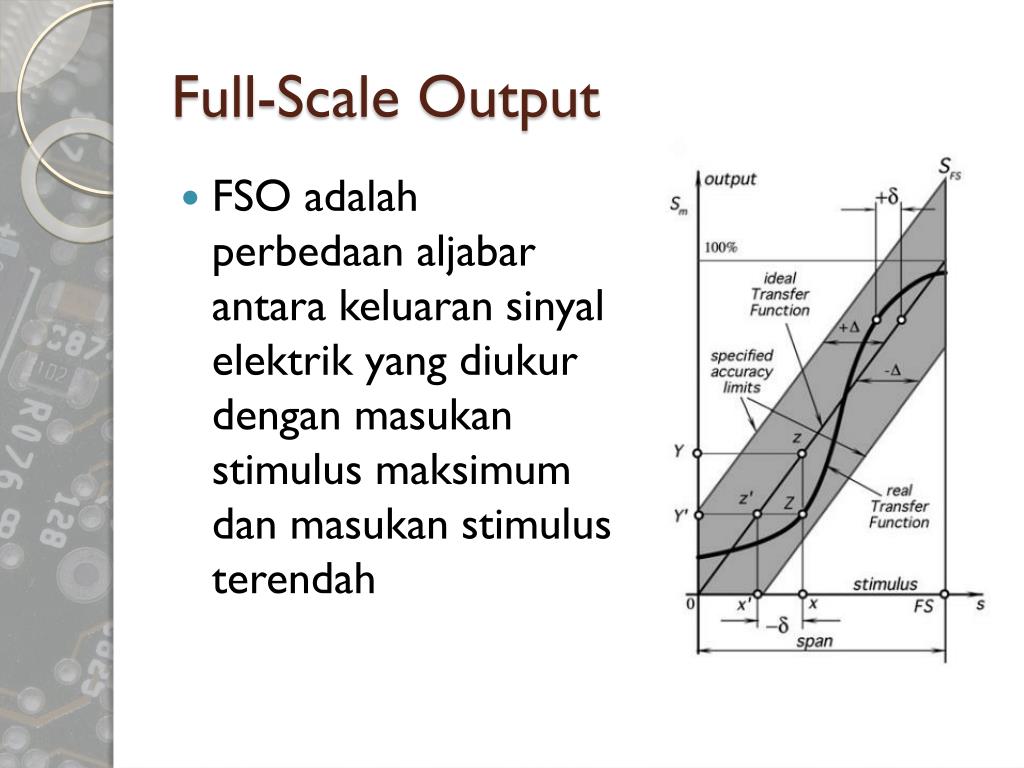

  9. Full-Scale Output • FSO adalahperbedaanaljabarantarakeluaransinyalelektrik yang diukurdenganmasukan stimulus maksimumdanmasukan stimulus terendah

  10. Akurasi • Akurasiadalahseberapatepatnilai stimulus dapatdirepresentasikan. • Dalamkontekakurasinilai yang sebeneranyadihitungadalahketidakakuratan • Ketidakakuratan (inaccuracy) adalahnilaideviasi (penyimpangan) terjauh yang dihasilkanoleh sensor dibandingkandengannilai ideal ataunilaisebenarnyadarimasukan stimulus

  11. Akurasi • Ilustrasi • Sensor perpindahan linear menghasilkan output (S) nilai 1 mV (milivolt) setiap stimulus (s) perpindahansejauh 1 mm (milimeter), makaidealnyaakanmemilikigrafik transfer function berbentukgarisdengankemiringan (sensitifitas) B = 1mV/1mm • Namunpadaprakteknyaketikadiberikan s = 10mm ternyatamenghasilkan S=10.5 mV. • Denganfungsiinversmakadidapatkan stimulus seharusnyaadalahsx = S/B = 10.5 mV/1(mV/mm)=10.5 mm • Kemudiankitabandingkandengannilaiaktualdiperolehadanyakesalahanperkiraanperpindahanoleh sensor yaitusebesarsx – s = 0.5 mm  disebutsebagaikesalahanpenyimpanganataueror

  12. Akurasi • Ilustrasi • Sehingabisadikatakanbahwadalam 10mm ketidakakuratan sensor adalah 0.5mm ataubisadikatakanbahwaketidakakuratan sensor sebesar 0.5/10 = 5 % • Hal inimemungkinkanadanyaerorlebihbesarketikapergeserannyasemakinjauh • Jikaeksperimendilakukanberulangdanhasilnyatetapsajamemberikaneror 5 % makabolehdisebutbahwa sensor memilikierorsistematissebesar 5% setiap 10mm span • Padakenyataannyaerorsistematis yang demikiantidakada, yang adaerorsistematisadalahnilai rata-rata daribeberapa kali eksperimen

  13. Akurasi • Inacuracybisadisebabkan : • Variasi material • Kualitaspekerjaan • Kesalahandesain • Toleransidalammanufaktur, dll • Inacuracytetaplahtidakbolehmelebihibatasanakurasitertentu

  14. Calibration • Adalahprosesverifikasi akurasi suatu alat/piranti dengan sebuah acuan standard tertentu • Acuan dapat berupa • Rancangan awal • Kondisi tertentu

  15. Calibration Error • Adalahtoleransiketidakakuratan yang diijinkanoleh (pabrik) pembuat sensor yang bersifatsistemik • Kalibrasierorinidapatditambahkandenganporsi yang samauntuksemuakondisiataupunberbedabergantungtipeerornya

  16. Hysteresis Eror • Adalahpergeseran output sensor padakondisi (titik) sinyalmasukantertentu yang dicapaidariarah yang berlawanan • Penyebab : • Bentukgeometridesain • Friction (gesekan) • Perubahanstruktur material

  17. Saturation Eror • Adalahkejenuhan, kondisidimana output sensor tidaklagimampumemberikannilaiseperti yang diinginkan

  18. Repeatability Eror • Adalahketidakmampuan sensor untukmemberikannilai yang samapadakondisi (penyensoran) yang sama • Penyebab : • Deraupanas • Plastisitas Material • Build up charge, dll

  19. Dead Band • Adalahketidakmampuan sensor ketikabekerjadalam range input tertentu

  20. Resolution • Adalah nilai step kenaikan stimulus terkecil yang masihbisadirasakan sensor

  21. Special Properties • Properties tertentukadangdibutuhkanpadabeberapa sensor, • Misal pada light detector yang sensitifpada bandwidth optiktertentusehinggadiperlukanspesifikasitertentugunamedapatkanrespon spektral mereka

  22. Output Impedance • Impedansikeluaran • Pentinguntukdiketahui agar keterhubungan sensor danrangkaianelektronikbisadilakukandenganlebihbaik • Untuk a, Zoutdibuatsekecilmungkin agar tegangan yang masukkerangkaianbesar

  23. Output Format • Adalahbentukkarakteristikdarisinyal yang dihasilkanoleh sensor. Baik sensor itusendirimaupunhasilkolaborasi sensor danrangkaiannya • Karakteristik yang dimaksudbisaberupategangan, arus, beban, frekuensi, amplitudo, pase, polaritas, bentuksinyal, waktutunda, kode digital

  24. Eksitasi • Adalahsinyal luar yang diperlukanuntukmengoperasikansebuah sensor aktif • Eksitasidapatberupategangandanatauarustertentu • Kesalahandalammemberikansinyaleksitasiakanmengganggu transfer funtion yang berartiakan menimbulkan kesalahanjugapadaoutputnya

  25. Dynamic Characteristic • Untukbeberapahal, sensor digunakandalamkondisi yang berubahsecaradrastis, sedangkanrespon yang diberikanterkadanglambat/kurangbisamengikutiperubahan (karena sensor ataupunpenghubungdengan stimulus) sehingga sensor akanmemilikisebuahkarakteristik yang tergantungdenganwaktu (time dipendent characteristic) halinilah yang disebutsebagaiKarakteristikdinamis • Banyakterjadidisistemkendalisepertipadasaatfasepemanasan/persiapansebuahsistem

  26. Dynamic Characteristic

  27. Environmental Factor • Faktor yang dapatmempengaruhikinerja sensor salahsatunyaadalahfatorlingkungan • Tempatpenyimpanan • Perubahanekstrimlingkungan

  28. Reliability • Adalahkemampuan sensor untukmelakukanfungsinyapadakondisidanwaktutertentu • Realibilitymenggambarkankemungkinanpiranti sensor dapatberoperasisetelahberapa lama atausetelahberapa kali pemakaian

  29. Aplication Characteristic • Adalahkarakteristikmengenaidimanasebuah sensor akandiaplikasikan • Semakinpentingdankhususaplikasi yang dibuatmakabiasanyaakanmemerlukan sensor dengankualitastinggidengankonsekuensihargajugatinggi

  30. Uncertainty • Di duniainitidakadasesuatu yang sempurnatermasukdalam sensor. Lama pemakaian, kondisilingkungan, kesalahanmanusia, komponen yang terlibatdanfaktorlainnyasangatbisamempengaruhikinerja sensor dalmhaliniadalahmerubahsinyaloutputnya (meskisangatkecil) • Semua yang telahdiketahuiadalahkira-kiramulaidaripemodelan sensor hinggaprosesmanufakturnya • Oleh International Committee for Weights and Measures (CIPM) membagi uncertainty dalam 2 tipe • Tipe A • Tipe B

  31. Referensi Handbook Of Modern Sensors Physics, Designs,and Applications 4th Edition [Chapter 2] Related document, video and image from Youtube, Google
