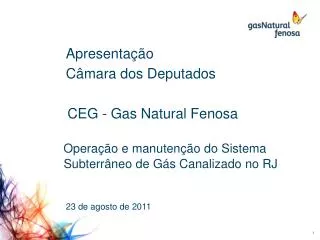

1. Apresentação Câmara dos Deputados • CEG - Gas Natural Fenosa • Operação e manutenção do SistemaSubterrâneo de GásCanalizado no RJ 23 de agosto de 2011

2. UmGrupo Mundial presenteno Brasil Maiorcompanhiaintegrada de gas e eletricidade da Espanha e da América Latina 3º maior operador mundial de GNL Um dos 500 maiores Grupos mundiais Maisde maiorGrupo em vendas de GN no Brasil 20M de clientes no mundo • 15.600 MW • Hidro • Eolicas • Carvão • Nuclear • Termicas a GN 815 mil clientes Concessões – RJ e SP 6,3 mil Km de redes Investimentos de R$ 4,1 Bilhões 25 países

3. Sistema de gas canalizado no RJ

4. Evolução do Sistema - RJ • Investimento de cerca de R$ 2,6 bilhões na expansão e modernização do sistema. • Modernizaçãode 915 km de redes, 600 Estações de Regulagem e cerca de 50 mil válvulas de segurança. • Centro de Controle de Urgênciase Supervisãocom,telemetria e telecomando. • Programa permanente de detecção de vazamentosnas redes evistoria conjunta emcaixasda LIGHT. • Moderno Sistema de Cadastro de Redes, mediante digitalização (sistema Geogás) sendo a única Concessionária a ter esse sistema na base do IPP-PMRJ.

5. Evolução do Sistema - RJ • Centro de Controle • Laboratório de Qualidade de gás • Certificação NBR ISO/IEC 17025:2001;

6. Evolução do Sistema - RJ • O investimento na modernização de 915 Km de redes de FF foi continuo ao longo dos últimos anos e espera-se ter 100% finalizado em 2014 conforme o PE 2010-2014.

7. Evolução do Sistema - RJ • Novas redes de PE • Fitas sinalizadoras de segurança

8. Evolução do Sistema - RJ 1997 atual 5,0 mil km redes de distribuição 2.3 mil km redes previstas p/ modernizar 5% 48% 2% redes coincidentes no subsolo com EE Caixas de ERs 600 un 100% modernizado 100% por modernizar Válvulas de segurança 50.000 un 100% modernizado 98% por modernizar Mapeamento das Redes 100% digitalizado 100% em papel Cadastro entregue à PMRJ

9. Manutenção de Redes • Ao contrario das redes de E.E e Telefonia, as redes de gás so podem estar no subsolo. • As redes de distribuição de gássendo enterradas, nãosãopassíveisde inspeçãovisual. • Por este motivo, as empresas distribuidoras de gás canalizado utilizamumprocesso sistemático de detecção preventiva de vazamentos, de modo a permitir suaeliminaçãoantes que atinjamníveisperigosos. • Além do programa de detecção preventiva a CEG desde 2006 mantémumConvenio com a Light de inspeçõesemcaixas de E.E.

10. Detecção de Vazamentos • Um aparelho Detector superficial (tapete-sonda) passa na superfície (sobre a rede) e busca identificar uma possível fuga. 20 ppm POSSÍVEL FUGA • A Etapa seguinte é a da confirmação da possível fuga onde se utiliza um aparelho Medidor de Volume (% de gás), no local marcado realizando-se furações com espaçamentos médios de 1,5 m, medindo o volume de gás em mistura até que o aparelho acuse o zero de concentração nas duas direções, posicionando o valor máximo medido. • A partir do posicionamento do percentual máximo, a fuga é confirmada e posicionada. 1,5 m 0 % 0 % 5 % 15 % 40 % 40 % 15 % 60 %

11. Detecção de Vazamentos Instrumento utilizado na superfície – Tapete sonda Coleta de amostra de gás para análise em cromatografos Instrumento utilizado em ambientes confinados

12. Detecção de Vazamentos INSPEÇÃO DE CAIXAS DA LIGHT • Se Utiliza equipamentosdetectores de gáscom escala de % LIE e display digital, munidos dos respectivos certificados de calibração para gásnatural. • São realizadas inspeçõesem período noturno, de modo a minimizar a influência de fatores externos e facilitar a identificação visual de falhas de isolamento. • Se colhemamostraspara realizar análisescromatográficas para determinar a natureza do gás.

13. Detecção de Vazamentos INSPEÇÃO DE CAIXAS DA LIGHT – CEG - LIGHT Inspeções Realizadas Ritmo Caixas > 80% LIE Área Realizada 2010 8.736 24/dia 0,9% todas 1º sem 2011 7.008 38/dia 0,3% todas PMRJ até 19/08/2011 781 0,9% 114/dia Centro Copacabana • A partir de 12/08 foram iniciadas as inspeções conjuntas com a Prefeituraacompanhadas pela Light e CEG nos bairros de Copacabana e Centro. • O objetivo da PMRJ é de alcançarum ritmo de 500 inspeções/dia.

14. Detecção de Vazamentos INSPEÇÃO DE CAIXAS DA LIGHT aspectos importantes • Nas inspeções é comum encontrar água, matéria orgânica e detritos em decomposição o que acaba determinando a presença de gás Metano, ainda que em baixas concentrações (mais de 75% das caixas indicam metano). • Nos casos em que se verifica a presença de gás canalizado a CEG atua de forma a sanar o problema e havendo no localrede de FF a CEG esta antecipando a modernização da rede ao invés de realizar reparos pontuais.

15. Interferências e Avarias nas redes • A grande quantidade de redes e instalações no subsolo de qualquer grande cidade, aumenta a probabilidade de ocorrência de avarias nos diversos serviços; • As redes de gás, por exigências normativas de segurança, são instaladas em profundidades superiores à de outros serviços. • Em conseqüência, instalações de outros serviços podem vir a serem executadas por cima das nossas, favorecendo a ocorrência de avarias durante a obra e dificuldade futura no aceso às redes de gás.

16. Interferências e Avarias nas redes • Somente no primeiro semestre a rede da CEG foi atingida, em média, 1 vez a cada dia. As estatísticas mostram que tal situação não é distinta em outras grandes cidades. • No mês de julho um acidente ocorrido no centro da cidade expõe a importância do mapeamento do sub-solo. • Tal situação expõe a necessidade de cuidados na execução de obras e da segurança nas instalações e caixas subterrâneas.

17. Interferências e Avarias nas redes

18. A importancia do mapeamento do subsoloem grandes cidades

19. A importancia do mapeamento do subsoloem grandes cidades • Em 7 de julho de 2010 a PMRJ aprovou a criação de um Grupo de Trabalho com o objetivo de desenvolver um sistema de gerenciamento e o ordenamento das redes subterrâneas em uma base única de dados. • O trabalho esta em curso e já foram realizados 8 reuniões e um Piloto na área do Centro esta previsto para ficar pronto em 2012. • O GT é coordenado pela CEG e participam a LIGHT, OI, CEDAE e distintos órgãos e empresas do Município e será um importante legado para a cidade.

20. CONCLUSÕES • O sistema de distribuição da CEG sofreu investimentos expressivos nos últimos anos na modernização não só de seus dutos, mas também de válvulas, reguladores, enfim de todos os equipamentos que compõem o sistema de abastecimento de gás o que garantem o continuo e regular suprimento de gás à cidade. • O subsolo complexo das grandes cidades, geram um risco adicional de avarias de terceiros que deve ser considerado por todos que atuam nele. • Não existe nenhuma empresa de gás canalizado no mundo com “Zero” vazamentos e esse fator deve ser considerado por terceiros que ocupam o subsolo.

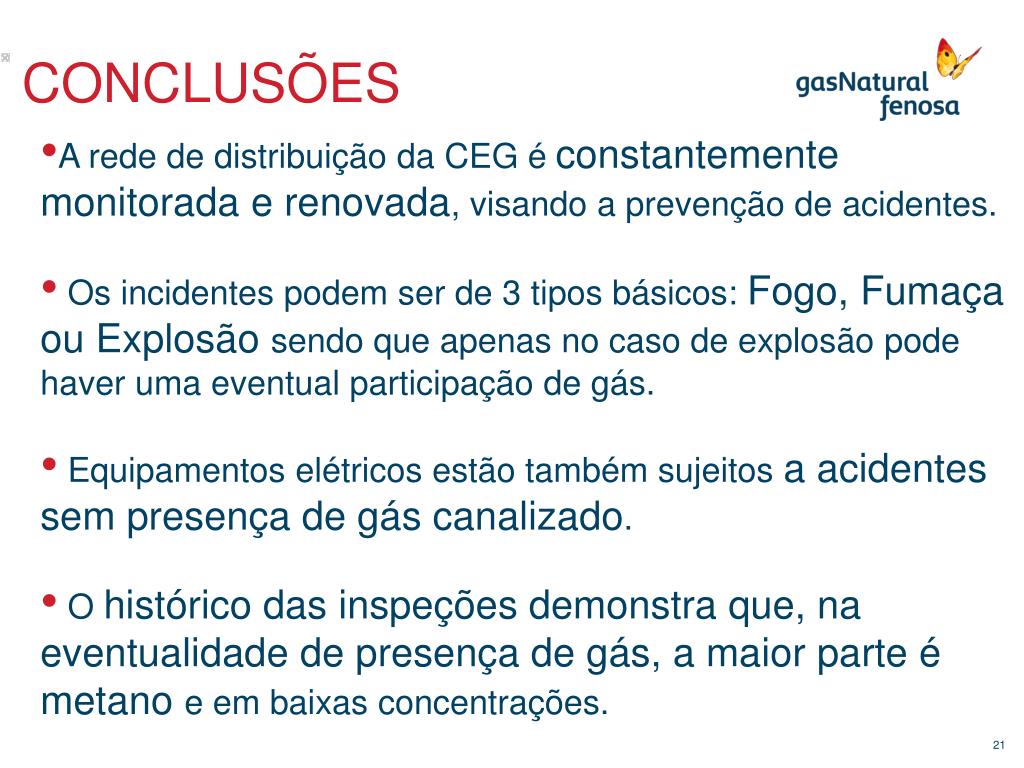

21. CONCLUSÕES • A rede de distribuição da CEG é constantemente monitorada e renovada, visando a prevenção de acidentes. • Os incidentes podem ser de 3 tipos básicos: Fogo, Fumaça ou Explosão sendo que apenas no caso de explosão pode haver uma eventual participação de gás. • Equipamentos elétricos estão também sujeitos a acidentes sem presença de gás canalizado. • O histórico das inspeções demonstra que, na eventualidade de presença de gás, a maior parte é metano e em baixas concentrações.

22. CONCLUSÕES • Os acidentes onde a CEG é chamada são registrados, comunicados à Agenersae investigados para apurar a eventual presença de gás e são objeto de Processos regulatórios. • A CEG normalmente é acionada nos casos de explosão onde pode haver uma eventual participação de gás mas o histórico demonstra que, nas 3 tipificações, os casos com a presença de gás canalizado é muito pequena.

23. AçõesemCurso para ampliar a segurança - CEG • Incremento da freqüência da detecção de rede. • Incremento de recursos para inspeções e manutenções dedicadas ao programa de inspeção de caixas que a PMRJ esta realizando. • Renovação preventiva de 11,5 Km redes em distintas ruas do Centro ( 6,5 Km ) e Copacabana ( 5,0 Km ). • Vamos antecipar os investimentos previstos para renovação de forma a concluir 100% da renovação de Copacabana e Centro até julho de 2012 (Termo de Compromisso com o Ministério Publico). • GT de Ordenamento e Gerenciamento do subsolo.

24. obrigado
