Presentation Transcript


Faidherbe christophe

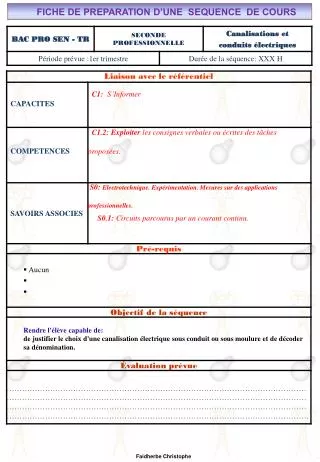

FICHE DE PREPARATION D’UNE SEQUENCE DE COURS

Faidherbe Christophe


Faidherbe christophe

………………………………..………

Plan du Cours

Expérience

Cours

  • I).Définition

  • II).Électricité dans la matière

  • III).Courant électrique

  • III.1Définition

  • III.2Mesure de l’intensité du courant électrique

  • IV).Formules

  • IV.1Intensité

  • IV.2Densité du courant(J)

  • IV.3Application

  • V).Différence de potentiel ( tension)

  • V.1Définition

  • V.2Analogie (circuit hydraulique)

  • V.3Application

Synthèse

Exercices

M.FAIDHERBE, Professeur au Lycée Privé Saint Rémi

Pôle professionnel Léonard de Vinci

Chapitre 1

Page 1


Faidherbe christophe

Des moyens de pose et de fixation adaptés.

Etre capable de justifier le choix d'une canalisation électrique sous conduit ou sous moulure et de décoder sa dénomination.

Objectif:

  • QU’EST-CE QU’UNE CANALISATION?

  • Une canalisation est un ensemble comprenant un ou plusieurs conducteurs ou câbles électriques et les élèments assurant en tout point du circuit:

    • Une bonne conductibilité électrique.

    • Une isolation principale protégeant l'usager contre tout risque de chocs électriques.

    • Une protection des conducteurs ou des câbles contre les risques de détérioration:

      • chocs mécaniques

      • Chimiques(corrosion) et physiques(t°, Gel)

        • Des moyens de pose et de fixation adaptés.

Fig.1: Constitution d'une installation électrique


Faidherbe christophe

2. Conduit

  • II. QU’EST-CE QU’UN CONDUIT?

  • Un conduit est un matériel de pose constitué d'élèments procurant à des conducteurs isolés ou des câbles, une protection continue supplémentaire.

  • 2.1Caractéristiques

  • Suivant l'usage pour lequel ils sont destinés, les conduits présentent les propriétés suivantes:

  • Résistance mécanique (comportement aux chocs et à l'écrasement).

  • Étanchéité à l'eau, aux poussières, aux vapeurs et aux gaz.

  • Résistance aux températures élevées.

  • Non propagateur de la flamme.

  • Protection contre la condensation interne.

  • Facilité dans la mise en oeuvre et en particulier dans la mise en forme du conduit.

  • Possibilité d'être encastré dans les murs ou les cloisons ou d'être enterré.

TUBE IRL

GAINE ICTA


Faidherbe christophe

  • 2.2 Désignation des conduits tubulaires

  • exemple 16 IRL 3321

  • La désignation comprend 2 chiffres puis 3 ou 4 lettres et 4 chiffres.

  • Il existe deux catégories de conduits tubulaires:

  • Les conduits non propagateurs de flamme qui sont de toutes couleurs SAUF: jaune, orange, rouge, vert.

  • les conduits propagateurs de flamme, de couleur orange. Ils sont interdits en montage apparent et autorisés en montage encastré, uniquement dans des matériaux réfractaires.


Faidherbe christophe

2.3 Conduits usuels


Faidherbe christophe

2. Conduit

N: nombre de conducteurs

s: section totale + isolant

S: Section intérieure du conduit

N x s < 1/3 x S

2.4 Section utile des conducteurs

En général, on passe dans les conduits des conducteurs rigides H07-V-U ou H 07 V-R ou K ou des câbles unipolaires ou multipolaires.

Pour que les conducteurs ou les câbles puissent être tirés ou retirés facilement on applique la règle du tiers de section (fig2).

Fig.2: Remplissage des conduits

a) Règle

La somme des sections totales des conducteurs, isolants compris, est égale au tiers de la section intérieure du conduit.

b) Sections des conducteursc) Section utile des conduits


Faidherbe christophe

2. Conduit

  • III. LES GOULOTTES ET MOULURES PLASTIQUES

  • Le besoin d'ajouter des points lumineux, des prises pour application domestique (téléphone, télévision, alarmes) conduit souvent à effectuer une ceinture électrique des pièces.

  • La ceinture peut être réalisée:

  •   en moulures (fig.3),

  • en plinthes (fig.5),

  • en goulottes(fig.4) ou tout autre profilé.

  • en système de canalisations préfabriquées et socles de prise de courant (fig.6 et 7)

Fig.3: Moulure plastique

Fig.5: Plinthes

Fig.6: Plinthes avec PC, PT et PI

Fig.4: Goulottes à parois pleines

Fig.7: Goulottes équipée de PC


Faidherbe christophe

Les accessoires couramment utilisés (fig.8) sont: les embouts d'extrémité, angles intérieurs, angles extérieurs, angles plats, dérivations en T.

Enfin des cadres sont adaptés pour fixer l'appareillage le long de la moulure (vertical, horizontal) ou sur moulure. Ces cadres sont adaptés pour recevoir les interrupteurs ou prises de courant.

IV. COMMENT CHOISIR LE CONDUIT OU LA GOULOTTE?

Il s'effectue dans les conduits usuels en fonctions de facteurs externes. Son dimensionnement est fonction de la section des conducteurs à passer.

Embout de fermeture

Angle extérieur

Angle intérieur

Angle à plat

Cadre pour appareillage en montage vertical

Dérivation en Té

Cadre pour appareillage en montage horizontal


Faidherbe christophe

N: nombre de conducteurs

s: section totale + isolant

S: Section intérieure du conduit

N x s < 1/3 x S

SYNTHESE

  • Une canalisation = un groupe d’un ou plusieurs conducteurs ou câbles électriques et les élèments assurant en tout point du circuit:

    • Une bonne conductibilité électrique.

    • Une isolation principale éliminant tout risque de chocs électriques.

    • Une protection des conducteurs ou des câbles contre les risques de détérioration mécaniques, chimiques.

    • Des moyens de pose et de fixation adaptés.

  • Un conduit est un matériel de pose constitué d'élèments procurant à des conducteurs isolés ou des câbles, une protection continue supplémentaire:

  • Résistance mécanique (comportement aux chocs et à l'écrasement).

  • Étanchéité à l'eau, aux poussières, aux vapeurs et aux gaz.

  • Résistance aux températures élevées.

  • Non propagateur de la flamme.

  • Protection contre la condensation interne.

  • Possibilité d'être encastré dans les murs ou les cloisons ou d'être enterré.

    • Section des conducteurs/conduits

    • Règle: La somme des sections totales des conducteurs, isolants compris, est égale au tiers de la section intérieure du conduit.

  • Ajout des points lumineux, des prises pour application domestique (téléphone, télévision, alarmes) => ceinture électrique des pièces.

  •  en moulures / en plinthes / en goulottes / en système de canalisations préfabriquées et socles de prise de courant.
