Draw Araç Çubuğu Bu araç çubuğundaki komutlar isminden de anlaşılacağı gibi, çizim yapmaya yarayan komutlardır. Çizgi, Sonsuz çizgi, çember, yay, dörtgen, çokgen, tarama, yazı yazma gibi işlemlerin yapılması için kullanılacak komutları içeren araç çubuğudur. DRAW VE MODİFY ARAÇ ÇUBUKLARI.
E N D

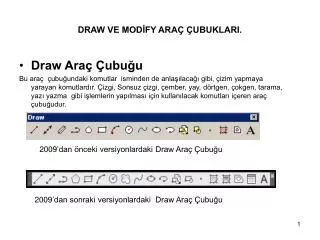

Draw Araç Çubuğu Bu araç çubuğundaki komutlar isminden de anlaşılacağı gibi, çizim yapmaya yarayan komutlardır. Çizgi, Sonsuz çizgi, çember, yay, dörtgen, çokgen, tarama, yazı yazma gibi işlemlerin yapılması için kullanılacak komutları içeren araç çubuğudur. DRAW VE MODİFY ARAÇ ÇUBUKLARI. 2009’dan önceki versiyonlardaki Draw Araç Çubuğu 2009’dan sonraki versiyonlardaki Draw Araç Çubuğu
Line: Çizgi çizmeye yarar. Construction Line: (Sonsuz Çizgi) Polyline: (çoklu çizgi): Polyline’ı Line komutundan ayıran özellik; Polyline komutu kullanılarak çizilen bir objenin sanki tek bir çizgiden oluşuyormuş gibi işlem görmesidir. Üzerine tıklayarak seçtiğinizde objeyi oluşturan tüm çizgiler seçili/aktif hale gelir. Oysa aynı objeyi Line komutu ile çizdiğimizde hangi çizgi üzerine tıklarsanız sadece o çizgi seçili hale gelir. Polygon: Çokgen çizmeye yarar. Rectangle: Dikdörtgen çizmeye yarar. Arc: Yay çizmeye yarar. Circle: Çember çizmeye yarar. Elipse: Elips çizmeye yarar. Block: Çizilmiş bir obje’yi sanki tek bir çizgiden ibaretmiş gibi blok haline getirir. İnsert Block: Önceden bloklanmış ve kaydedilmiş bir blok’u eklemeye yarar. Hatch: Önceden çizilmiş kapalı alanları taramaya yarar. Text: Yazı yazmaya yarar. Draw Araç Çubundaki komutlar

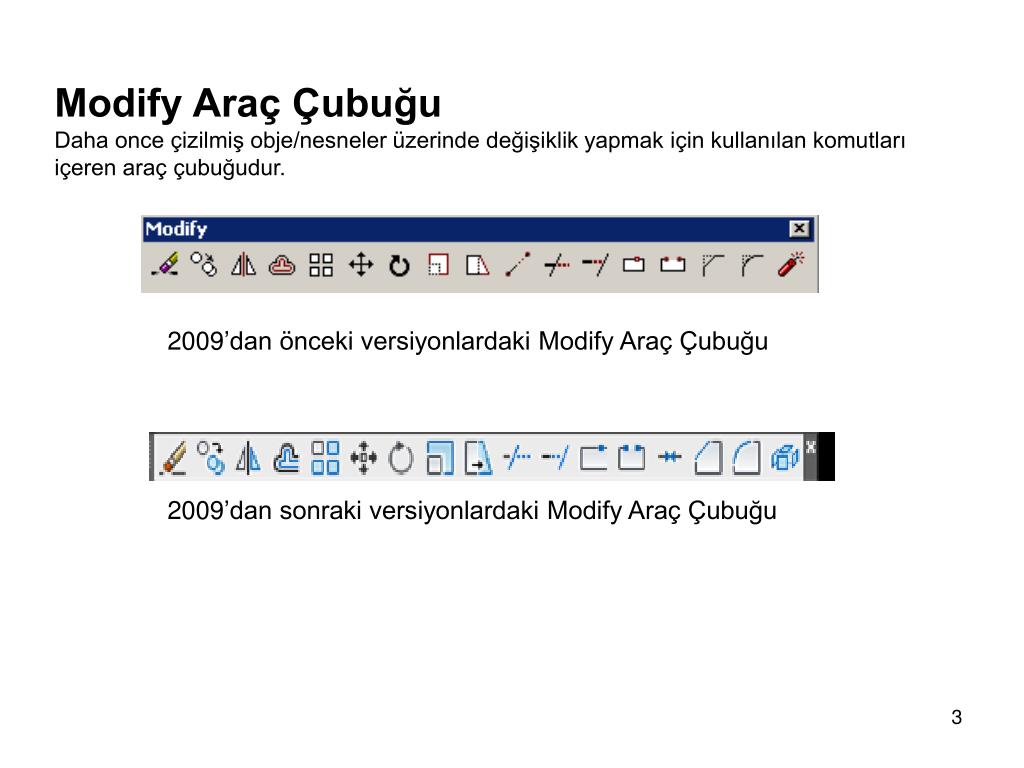

Modify Araç ÇubuğuDaha once çizilmiş obje/nesneler üzerinde değişiklik yapmak için kullanılan komutları içeren araç çubuğudur. 2009’dan önceki versiyonlardaki Modify Araç Çubuğu 2009’dan sonraki versiyonlardaki Modify Araç Çubuğu

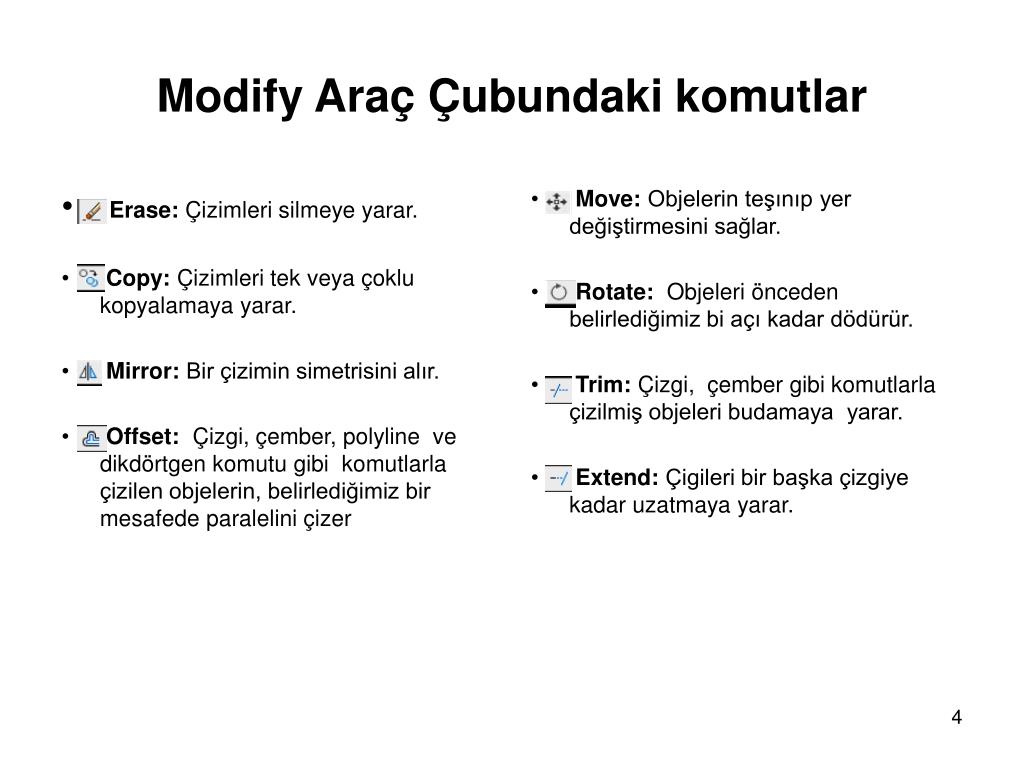

Erase: Çizimleri silmeye yarar. Copy: Çizimleri tek veya çoklu kopyalamaya yarar. Mirror: Bir çizimin simetrisini alır. Offset: Çizgi, çember, polyline ve dikdörtgen komutu gibi komutlarla çizilen objelerin, belirlediğimiz bir mesafede paralelini çizer Move: Objelerin teşınıp yer değiştirmesini sağlar. Rotate: Objeleri önceden belirlediğimiz bi açı kadar dödürür. Trim: Çizgi, çember gibi komutlarla çizilmiş objeleri budamaya yarar. Extend: Çigileri bir başka çizgiye kadar uzatmaya yarar. Modify Araç Çubundaki komutlar

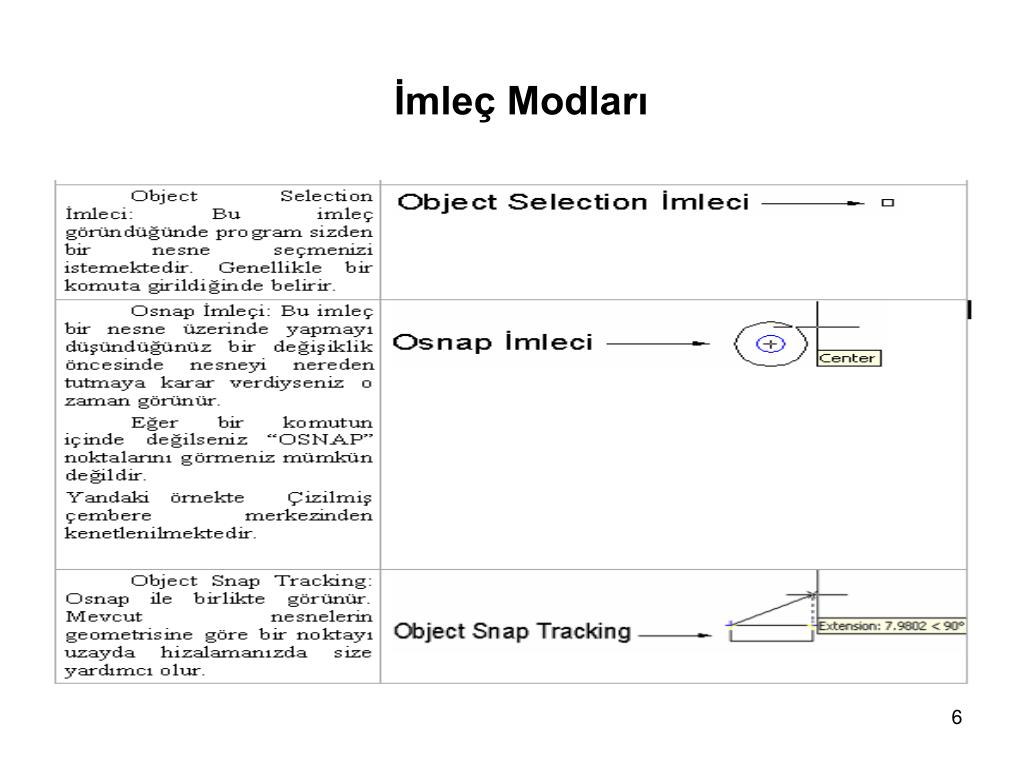

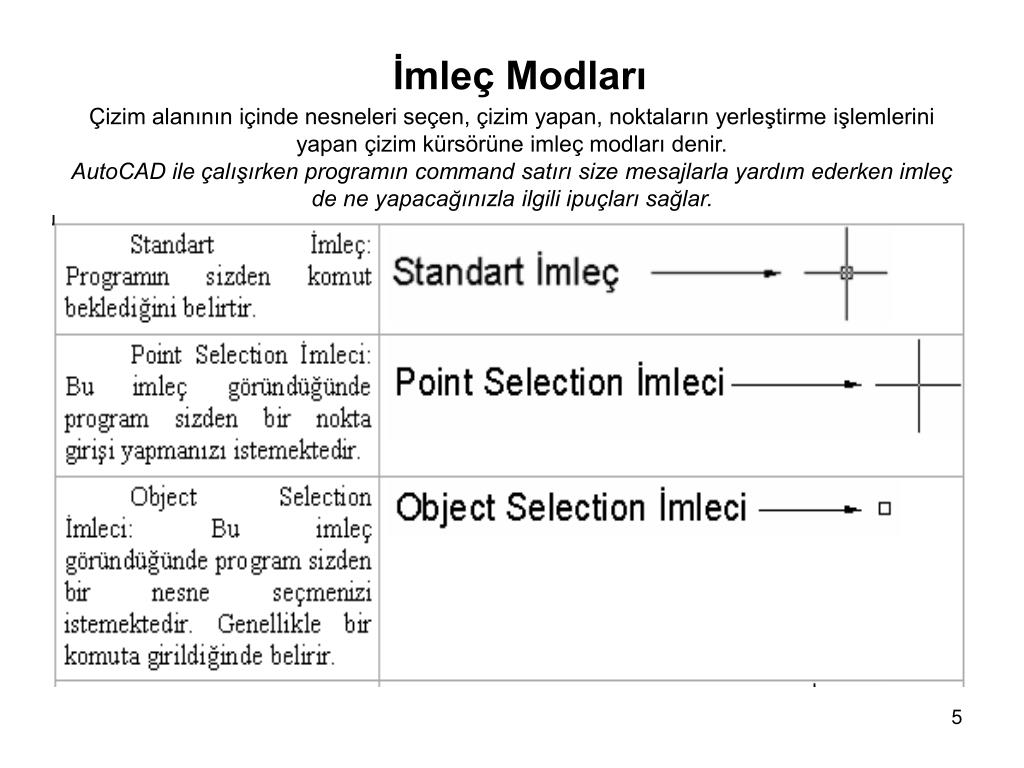

İmleç ModlarıÇizim alanının içinde nesneleri seçen, çizim yapan, noktaların yerleştirme işlemlerini yapan çizim kürsörüne imleç modları denir.AutoCAD ile çalışırken programın command satırı size mesajlarla yardım ederken imleç de ne yapacağınızla ilgili ipuçları sağlar.

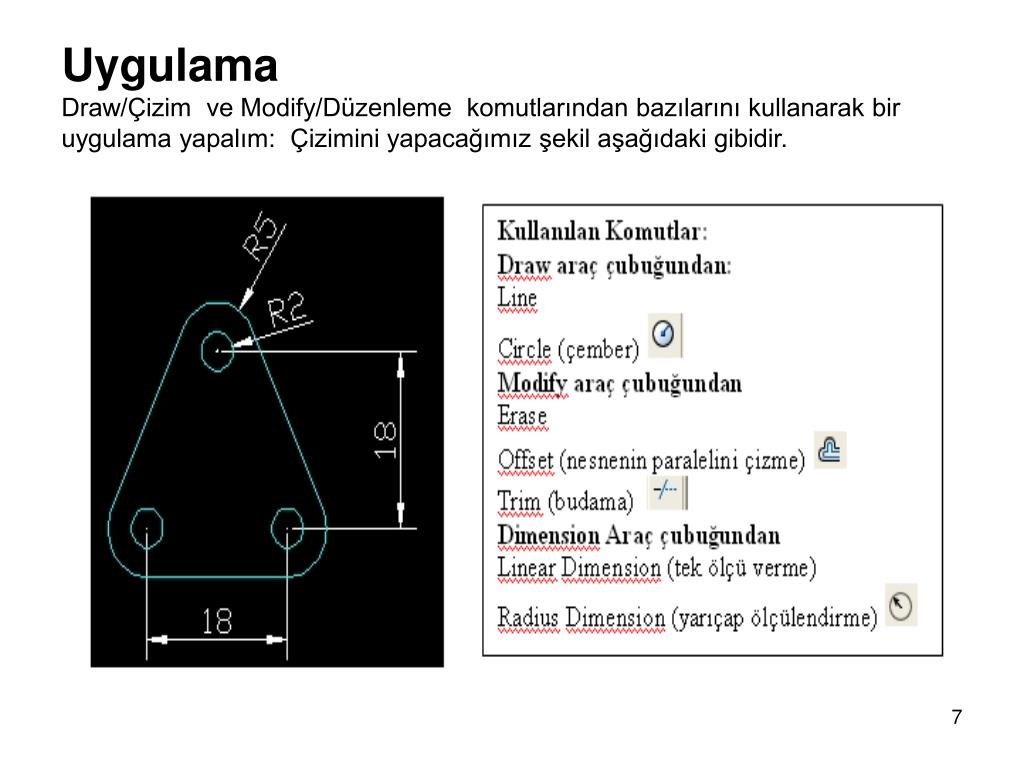

UygulamaDraw/Çizim ve Modify/Düzenleme komutlarından bazılarını kullanarak bir uygulama yapalım: Çizimini yapacağımız şekil aşağıdaki gibidir.

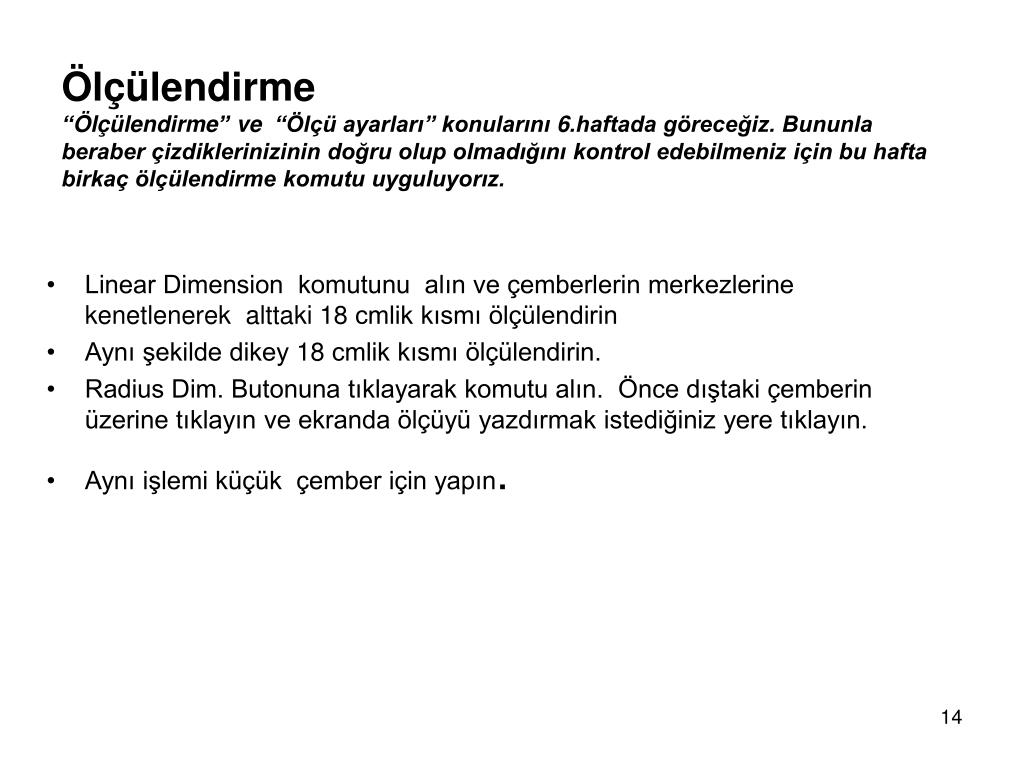

Ölçülendirme“Ölçülendirme” ve “Ölçü ayarları” konularını 6.haftada göreceğiz. Bununla beraber çizdiklerinizinin doğru olup olmadığını kontrol edebilmeniz için bu hafta birkaç ölçülendirme komutu uyguluyorız. • Linear Dimension komutunu alın ve çemberlerin merkezlerine kenetlenerek alttaki 18 cmlik kısmı ölçülendirin • Aynı şekilde dikey 18 cmlik kısmı ölçülendirin. • Radius Dim. Butonuna tıklayarak komutu alın. Önce dıştaki çemberin üzerine tıklayın ve ekranda ölçüyü yazdırmak istediğiniz yere tıklayın. • Aynı işlemi küçük çember için yapın.
