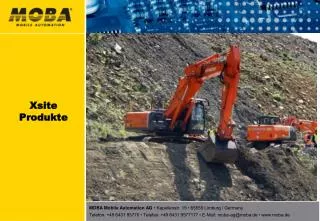

  1. Xsite Produkte

  2. NovatronXsite Produkte XsiteFamilie • XsiteEasy • XsiteLINK • XsitePro

  3. Sales Arguments • Xsite Familie Warum sollte man ein Bagger System verwenden? 1. Kosten: 90 % Reduzierung des Vermessungsaufwandes 20 % Reduzierung des Kraftstoffverbrauches 10 % Reduzierung der Betriebskosten 2. Qualität: Gleichbleibende Ergebnisse Effiziente Ausnutzung der Toleranzen 3. Qualifikation: Erleichterung der Baggerarbeiten 4. Sicherheit: Verringerter Einsatz von Arbeitskräften um den Bagger 5. Prozess: Macht die Baggerarbeiten unabhängiger von der Vermessung • Spare Zeit und Geld! • Erhöhe Produktivität und Profit! • Mehr Sicherheit auf der Baustelle!

  4. NovatronXsiteProdukte Bagger mit beweglichem Ausleger Bagger mit festem Ausleger

  5. NovatronXsite Produkte • Generelle Sensoranordnung Option Einfache Erweiterung des Systems!!

  6. NovatronXsiteProdukte • Besondere Merkmale der Systeme • CAN-bus basierende Systeme • Alle Winkelsensoren sind beheizt • Alle Systeme sind mit Oberwagensensor ausgerüstet • Alle Sensoren messen die X,Y,Z - Achsen • Korrektur von Kipp- und Seitenwinkel • Alle Sensoren können mit jedem System arbeiten

  7. NovatronXsiteProdukte • G1 Sensor

  8. NovatronXsiteProdukte • EL2 Laser Receiver

  9. NovatronXsiteProdukte • XD2 LED Display Basic settings: Yellow: Distance to target 6cm – 15cm Blue: Distance to target 3cm – 6cm Green: On target +/- 3cm Red: Below target 3cm – 6cm (Settings could be changed)

  10. NovatronXsiteProdukte • XsiteFamilie

  11. NovatronXsiteProdukte • Xsite EASY Rechner und Anzeigeeinheit

  12. NovatronXsite Produkte • Xsite EASY Komponenten • Rechner Einheit mit Anzeige • Anschlussbox • Bagger Sensor Kit: Schaufel, Stiel, Ausleger, Oberwagen

  13. NovatronXsite Produkte • Optionale Komponenten für alle Systeme Schwenkschaufelsensor Auslegersensor „2“ LED Anzeige EL2 Laser Empfänger 1 2 3 4

  14. NovatronXsite Produkte • Xsite EASY System Aufbau

  15. NovatronXsiteProdukte • Xsite EASY 2D Bagger System Ermittlung von Tiefe, Abstand und Schrägen Messen von Tiefe und Abstand Messen von Schrägen Baggern unter Wasser (Seewasserfeste Sensoren) Baggern mit Laserreferenz Baggern mit Querneigung Höhenalarm

  16. NovatronXsiteProdukte • Xsite EASY • 2D Bagger System • Ermittlung von Tiefe, Abstand und Schrägen • Anleitungen • English • German • French • Spanish • Portuguese • Italian • Russian • Japanese • Chinese • Norwegian • Swedish • Finnish • Sprachen • English • German • French • Spanish • Portuguese • Italian • Russian • Japanese • Chinese • Norwegian • Swedish • Finnish

  17. NovatronXsite Produkte • Xsite Link • Konzept: • High End 2D-System mit 3D-Grundfunktionen. • Geeignet für Anwender die nicht überwiegend mit 3D arbeiten und dort wo keine 3D Daten vorliegen • Ermöglicht den einfachen Einstieg in 3D. • ”Verbindung zwischen 2D und 3D.” • ”Der erste Schritt in Richtung 3D-Maschinensteuerung“

  18. NovatronXsite Produkte • Xsite Link Xsite LINK Rechner und Anzeige Processor Intel Atom RAM1024 MB Operating system Windows XP Embedded Storage media Compact Flash 2 GB Display type Transmissive TFT-LCD Touch screen type Capacitive Size5.7” Resolution 480 x 640 pixels (VGA) Luminance 800 cd/m2 (nits) Contrast 800:1 Operating voltage 10...36 VDC Power consumption 20 W IP classification IP44 Operating temperature -20...+40°C Dimensions 210 mm x 170 mm x 70 mm (without RAM mount) Weight 2.0 kg I/OCompact Flash, 2 x USB

  19. NovatronXsite Produkte • Xsite Link CB1 connection box Operating voltage 10...36 VDC Power consumption 1 W IP classification IP20 Operating temperature -20...+40°C Dimensions 160 mm x 83 mm x 55 mm Weight 0.4 kg I/OCAN, XD2 (CAN), 4 x USB

  20. NovatronXsite Produkte Xsite Link Komponenten • Rechner Einheit mit 5,7“Touch-Screen Anzeige • Anschlussbox • Bagger Sensor Kit: Schaufel, Stiel, Ausleger, Oberwagen

  21. NovatronXsite Produkte Xsite Link Optionen 3G Modem für drahtlose Internet Kommunikation GPS Kompass 3D Vorbereitung 3D Komponenten und Software Funkmodem 2 3 4 1 5

  22. NovatronXsiteProdukte

  23. NovatronXsiteProdukte • Xsite Link 3D Grundsystem Erstellen Sie Ihr eigenes 3D Model und dokumentieren Sie die ausgeführte Arbeit GNSS System mit einem Empfänger 2D Zeichnungen Profile Dokumentation Fernwartung

  24. NovatronXsiteProdukte • Xsite EASY 3D Grundsystem Erstellen Sie Ihr eigenes 3D Model und dokumentieren Sie die ausgeführte Arbeit • Sprachen • English • German • French • Spanish • Portuguese • Italian • Russian • Japanese • Chinese • Norwegian • Swedish • Finnish • Anleitungen • English • German • French • Spanish • Portuguese • Italian • Russian • Japanese • Chinese • Norwegian • Swedish • Finnish

  25. Positionsbestimmung • Zentimeter Genauigkeit wird erreicht • Basis Station ist notwendig

  26. Positionsbestimmung • Gründe für Ungenauigkeiten: • Empfänger Uhr • Ionosphärische und troposphärische Störungen • Verschiebungen in der Satellitenbahn • Konstellation der Satelliten • Multipath Effekte • Berechnung- und Rundungsfehler • GNSS Empfänger für die Vermessung sind hochgenau weil sie: • Mindestens drei Signale L1, L2 L5 nutzen und damit den inonosphärischen Fehler eliminieren. • Verwendung mit Uhren höherer Genauigkeit • Nutzung besserer Antennen und Funk Hardware • Hinweis! • Troposphärische Störungen können nur über ein generelles Berechnungsmodel abgeschätzt werden. Zum Beispiel sind Feuchtigkeit und Regen starke Einflussfaktoren.

  27. Positionsbestimmung • RTK benötigt mindestens 5 Satelliten • Nur gemeinsame von der Basis und vom Rover erkannte Satelliten zählen • Die Basis Station wird mit bekannten Koordinaten aufgesetzt • Die Basis Station berechnet die Fehler zwischen den bekannten Koordinaten und den Rohdaten von den Satelliten. (Reference Fehler) • Reference Fehler Information wird von der • Basis zum Rover geschickt. • Rover berechnet die genaue • Position • Datenaustausch erfolgt über Funk- • oder Internet Modems.

  28. Positionsbestimmung Einige Länder besitzen ein komplettes Netzwerk aus Basis Stationen Werden diese Basis Stationen genutzt so kann eine virtuelle Basis Station generiert werden mit nur einigen Metern Abstand zum Rover + Einfachste Möglichkeit RTK Empfänger zu nutzen. + Kleinster Abstand zu der Basis Station - Mögliche Netzwerkprobleme - Genauigkeit nicht ausreichend

  29. Positionsbestimmung

  30. Arbeitsbeispiel • Fundament eines Hauses • Laden der 2D Daten vom USB Stick auf das Link System

  31. Positionsbestimmung • Fundament eines Hauses • Speichen der Eckpunkte mit der Schaufel

  32. Positionsbestimmung • Fundament eines Hauses • Generiere Linien zwischen den zuvor festgelegten Punkten

  33. Positionsbestimmung • Fundament eines Hauses • Erstelle das Profil • Verbinde es mit den zuvor generierten Führungslinien

  34. NovatronXsiteProdukte Xsite Pro • Anzeige Einheit mit 8,4“Touch-Screen Anzeige • Zentralrechner • Bagger Sensor Kit: Schaufel, Stiel, Ausleger, Oberwagen • 3G Modem für drahtlose Internet Kommunikation

  35. NovatronXsiteProdukte Xsite Pro Optionen 3D Vorbereitung 3D Komponenten und Software Funkmodem 1 2 3

  36. NovatronXsiteProdukte

  37. NovatronXsiteProdukte • 2D Basis ähnlich wie Link • 8,4” Touch Screen Anzeige • Projektgröße nahezu unlimitiert • Position des Baggers via GNSS • Genauigkeit: bis zu +/- 3cm am Zahn • Projekt Daten via USB-Stick oder drahtlos via 3G-modem • Standard, DTMs und Punkte werden benutzt • Verschiedene GNSS Empfänger sind möglich • Arbeitet mit verschiedenen Basisstationen • Ferndiagnose via 3G-modem • 2D und 3D Ansichten • Xsite Pro High-End 3D Bagger System DTMs, drahtloser Datentransfer, Telematik

  38. NovatronXsiteProdukte • Xsite Pro High-End 3D Bagger System DTMs, drahtloser Datentransfer, Telematik Dual GNSS Positionierung DTMs und Achsen Drahtlose Datenübertragung Ferndiagnose

  39. NovatronXsiteProdukte • Xsite Link High-End 3D Bagger System DTMs, drahtloser Datentransfer, Telematik • Sprachen • English • German • French • Spanish • Portuguese • Italian • Russian • Japanese • Norwegian • Swedish • Finnish • Dutch • Anleitungen • English • German • French • Spanish • Portuguese • Italian • Russian • Japanese • Norwegian • Swedish • Finnish • Dutch

  40. Verwendung der Internetverbindung: Heute und in Zukunft • Fernwartung • Drahtlose Datenübertragung • Qualitätskontrolle • Projektverwaltung
