Presentation Transcript


10 saas

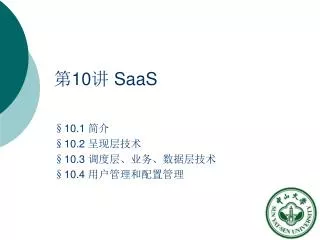

第10讲 SaaS

§10.1 简介

§10.2 呈现层技术

§10.3 调度层、业务、数据层技术

§10.4 用户管理和配置管理


10 saas

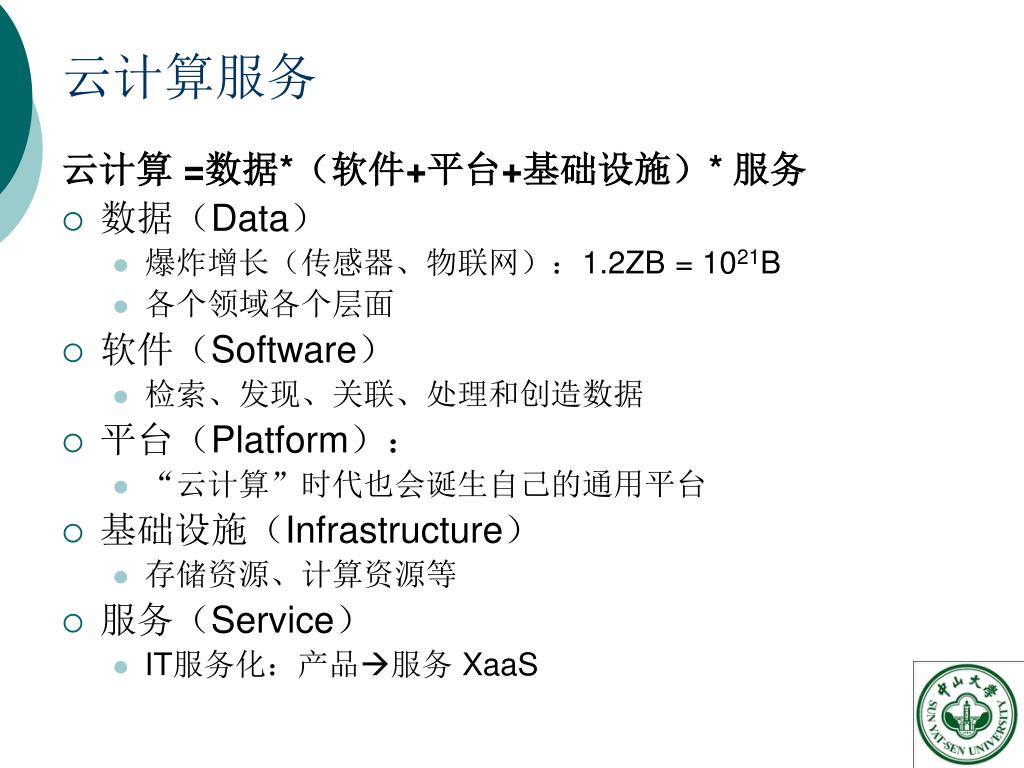

云计算服务

云计算 =数据*(软件+平台+基础设施)* 服务

  • 数据(Data)

    • 爆炸增长(传感器、物联网):1.2ZB = 1021B

    • 各个领域各个层面

  • 软件(Software)

    • 检索、发现、关联、处理和创造数据

  • 平台(Platform):

    • “云计算”时代也会诞生自己的通用平台

  • 基础设施(Infrastructure)

    • 存储资源、计算资源等

  • 服务(Service)

    • IT服务化:产品服务 XaaS


10 saas

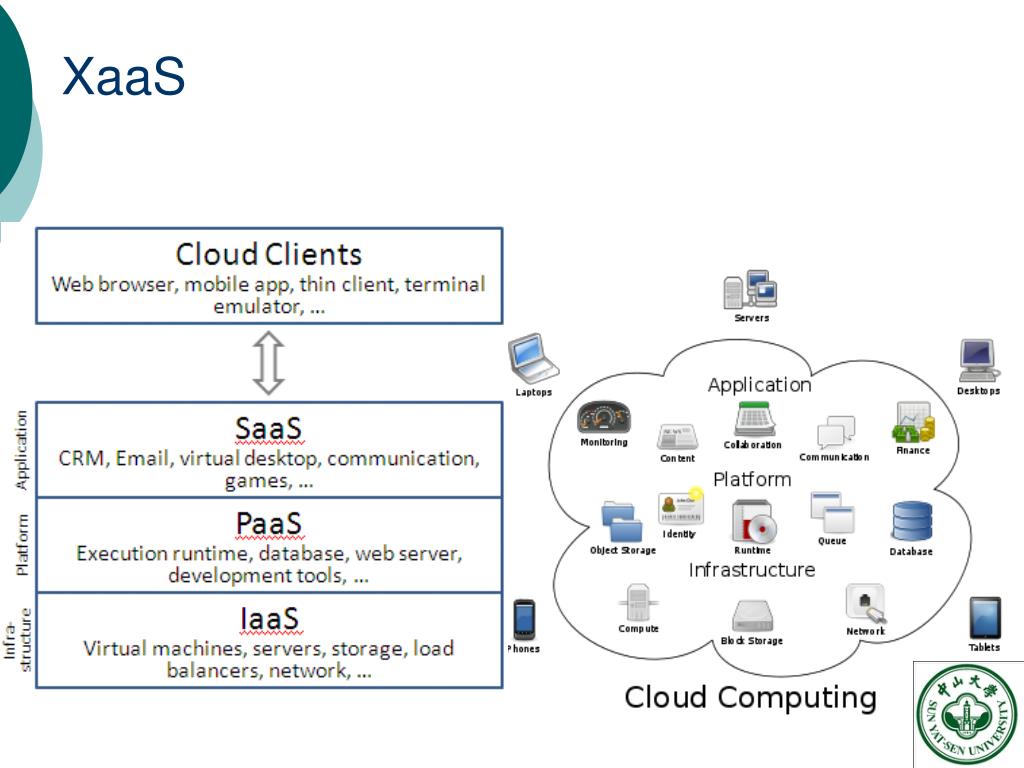

XaaS


10 saas

云计算的分层体系


10 saas

SaaS

  • Software/Application as a Service

  • 将运行于云中的应用软件的功能交付给用户。

  • 关键技术

    • 呈现技术

    • 多租户技术(Multitenancy)

  • 典型产品

    • Salesforce 的CRM服务


10 saas

优势与特性

  • 即订即用

  • 无须维护

  • 按需使用

  • 随时接入

  • 安全可靠


10 saas

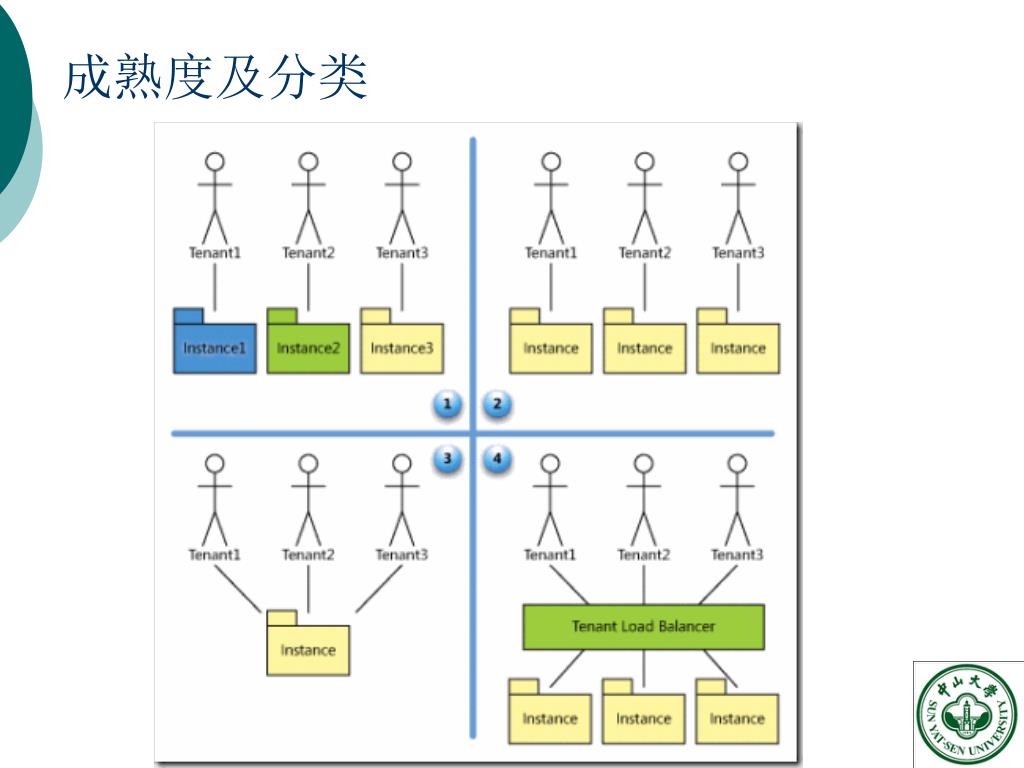

成熟度及分类


10 saas

成熟度及分类

  • I型:特定/定制 Ad-hoc / custom

    • 即传统的“软件运营”

    • 用户都有定制的程序版本,运行自己的实例

    • 传统软件少量改变即可移植

    • 通过合并服务器、系统维护降低成本

  • II型:可配置 Configurable

    • 详细的配置选项对元数据进行配置

    • 不同用户使用同一程序的不同实例

  • III型:多租户 Multi-tenancy

    • 不同用户使用同一程序的单一实例

    • 隔离用户的操作界面和应用数据

  • IV型:可扩展性 Scalable

    • 通过多层架构对服务器进行动态调整适应可变负载


10 saas

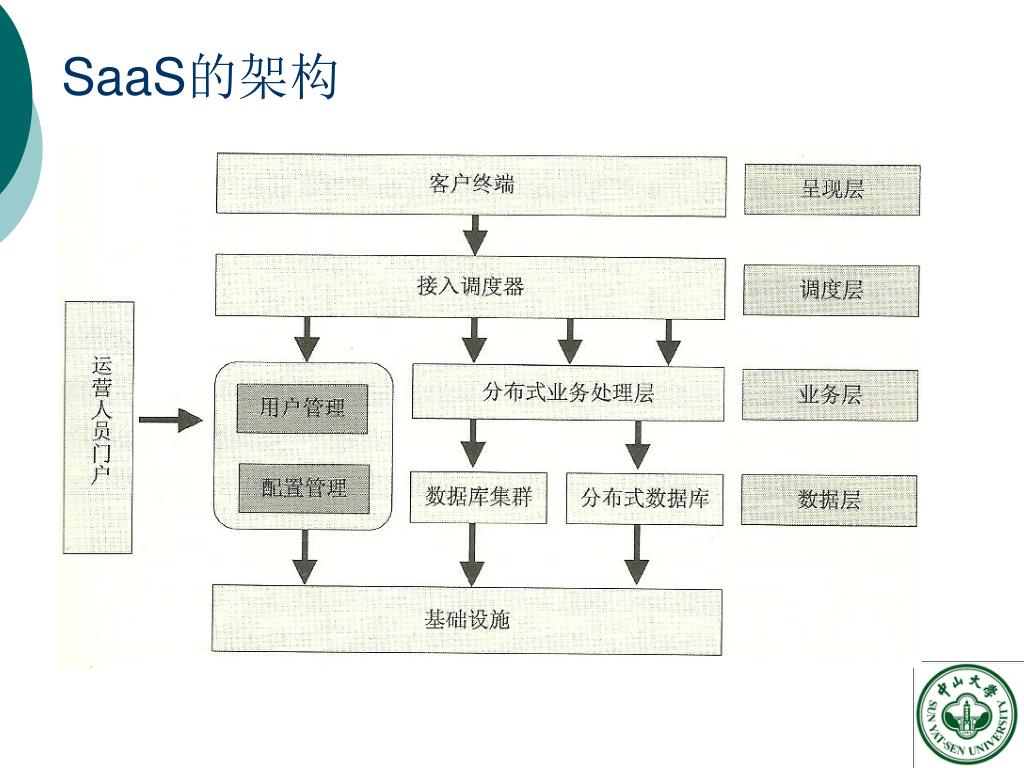

SaaS的架构


10 saas

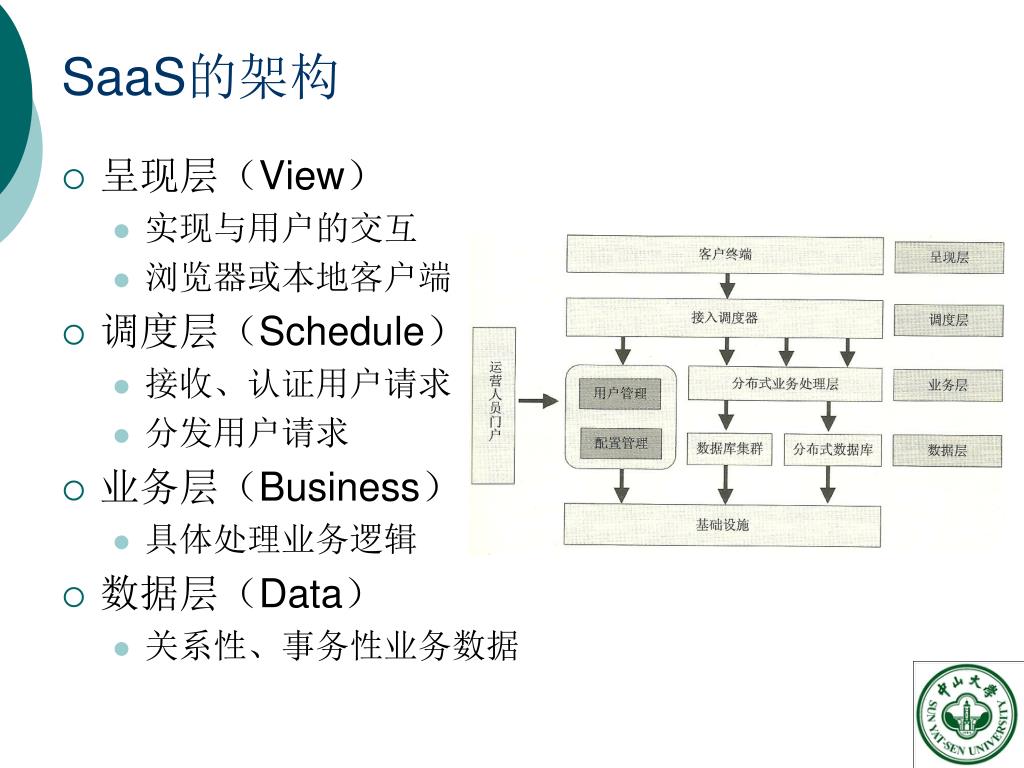

SaaS的架构

  • 呈现层(View)

    • 实现与用户的交互

    • 浏览器或本地客户端

  • 调度层(Schedule)

    • 接收、认证用户请求

    • 分发用户请求

  • 业务层(Business)

    • 具体处理业务逻辑

  • 数据层(Data)

    • 关系性、事务性业务数据


10 saas

§10.2 呈现层技术

  • 主要基于Web

  • “象使用本地应用那样使用SaaS应用”

  • 需求要点

    • 迅速的动态交互

    • 丰富的交互手段

    • 高效的呈现性能

    • 界面可定制

    • 离线使用

    • 直观教程


10 saas

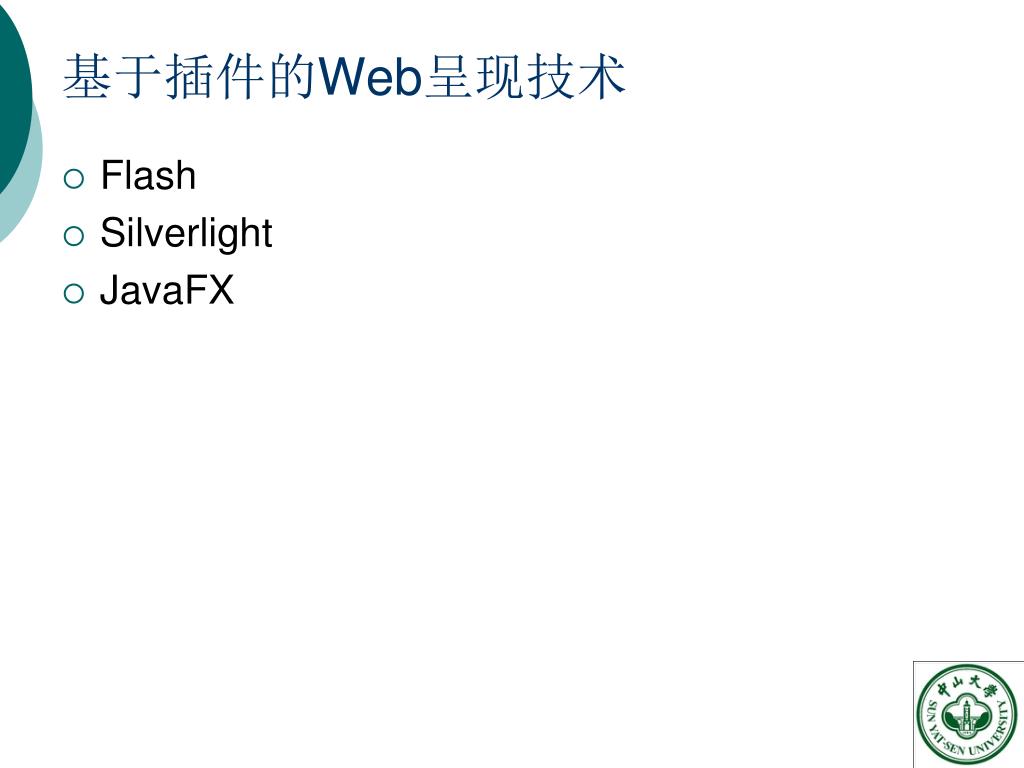

基于插件的Web呈现技术

  • Flash

  • Silverlight

  • JavaFX


10 saas

基于浏览器的Web呈现技术

  • HTML5

    • 实现网页结构与内容描述的扩展

    • 满足功能需求

    • 满足离线使用需求

  • CSS3

    • 页面显示特效

    • 更接近客户端效果

  • Ajax

    • 部分、异步交互数据

    • 避免页面重载导致的不连贯


Html5

HTML5

  • W3C,2007

  • 主要改进(相比HTML4及以前版本)

    • 增加Audio、Video等多媒体元素

      • 嵌入编解码器

      • 支持定时播放、播放控制

      • 支持H.264和Ogg

    • 增加Canvas元素

      • 用JavaScript绘图

    • 提供Geolocation地理位置API

    • 本地存储功能

    • 增加了结构化标签

    • 。。。


10 saas

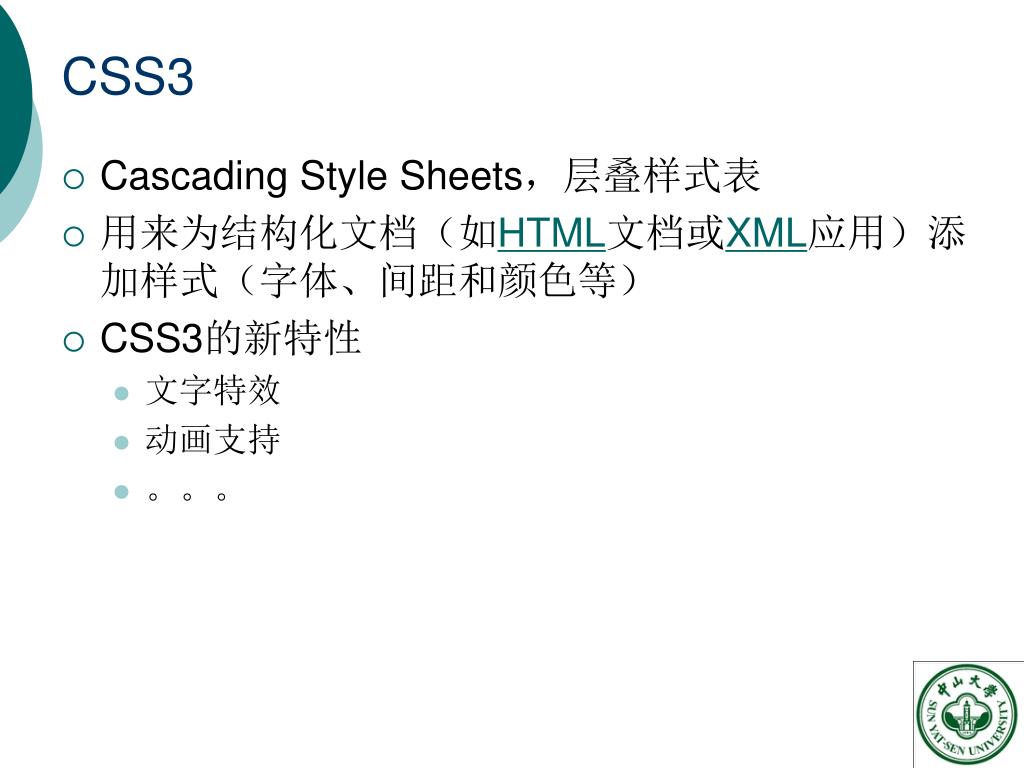

CSS3

  • Cascading Style Sheets,层叠样式表

  • 用来为结构化文档(如HTML文档或XML应用)添加样式(字体、间距和颜色等)

  • CSS3的新特性

    • 文字特效

    • 动画支持

    • 。。。


10 saas

Ajax

  • 能在不更新整个页面的前提下维护数据

  • 不是一种单一的技术,而是利用了一系列技术


10 saas

§10.3 调度层、业务、数据层技术

  • 调度层

    • 将客户端的请求调度到合适的业务处理服务器上

  • 基本要求

    • 不同处理器负载大致均衡

    • 同一会话由同一处理器执行


10 saas

调度技术

  • 调度方法

    • 基于DNS

    • 基于虚拟IP

    • 基于链路聚合:用于整合链路提高网络传输能力

    • 基于应用:用于分配到分布式调度器

  • 调度策略

    • 同一用户的多个请求调度到同一服务器

    • 同一租户的请求调度到尽量少的一组服务器

    • 尽量实现不同类型负载的互补

    • 。。。


10 saas

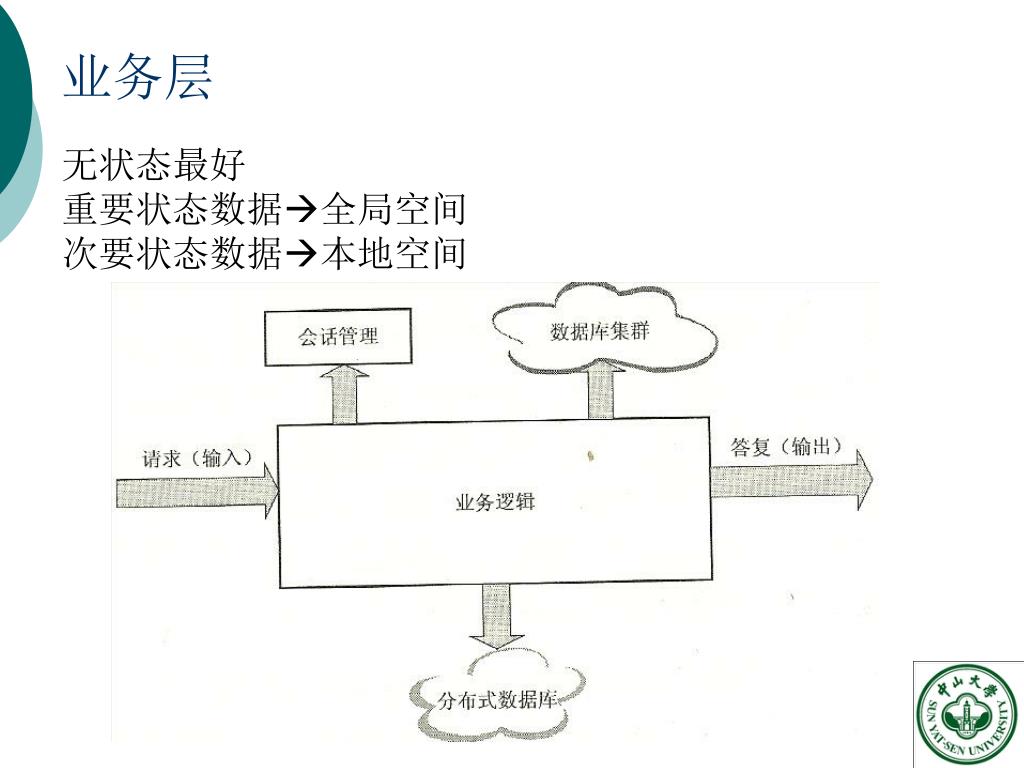

业务层

无状态最好

重要状态数据全局空间

次要状态数据本地空间


10 saas

数据层

  • 数据类型

    • 结构化数据:二维表,信息实体、关系

    • 非结构化数据:文本文档、图片、音频视频等

    • 半结构化数据:基于标签或标记符的结构性数据

  • 数据层技术

    • 数据库集群

      • 传统的数据库系统集群化

      • 一致性、可靠性

    • 分布式数据库

      • 基于分布式文件系统的数据库系统

      • 可靠性、容断性


10 saas

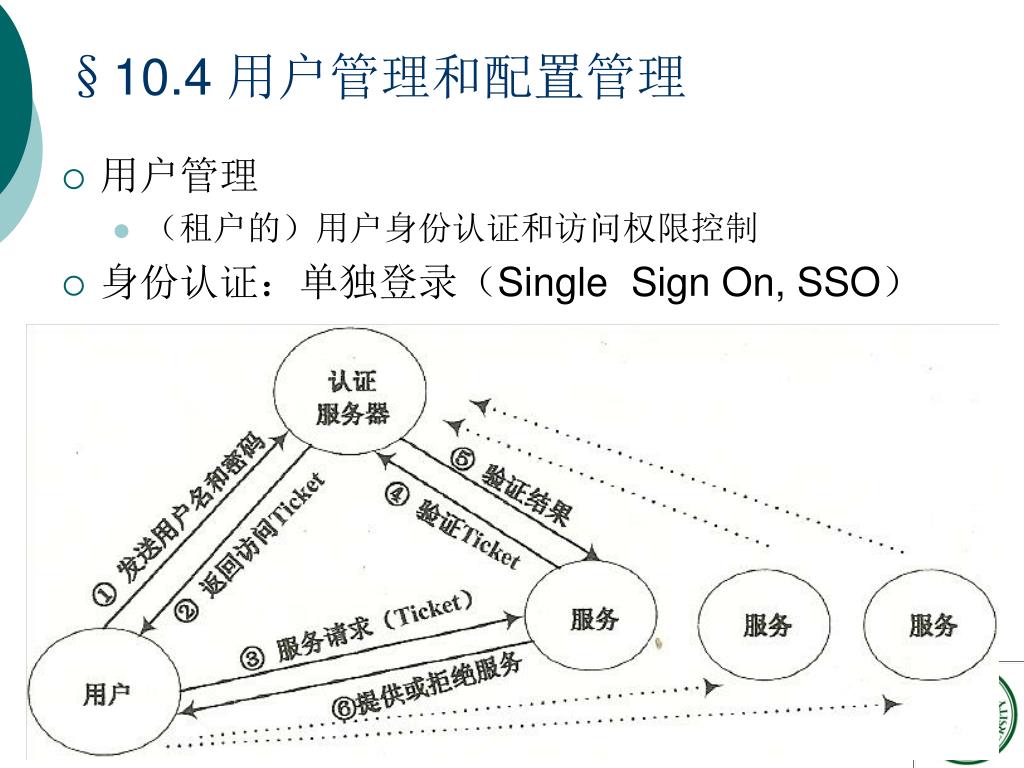

§10.4 用户管理和配置管理

  • 用户管理

    • (租户的)用户身份认证和访问权限控制

  • 身份认证:单独登录(Single Sign On, SSO)


10 saas

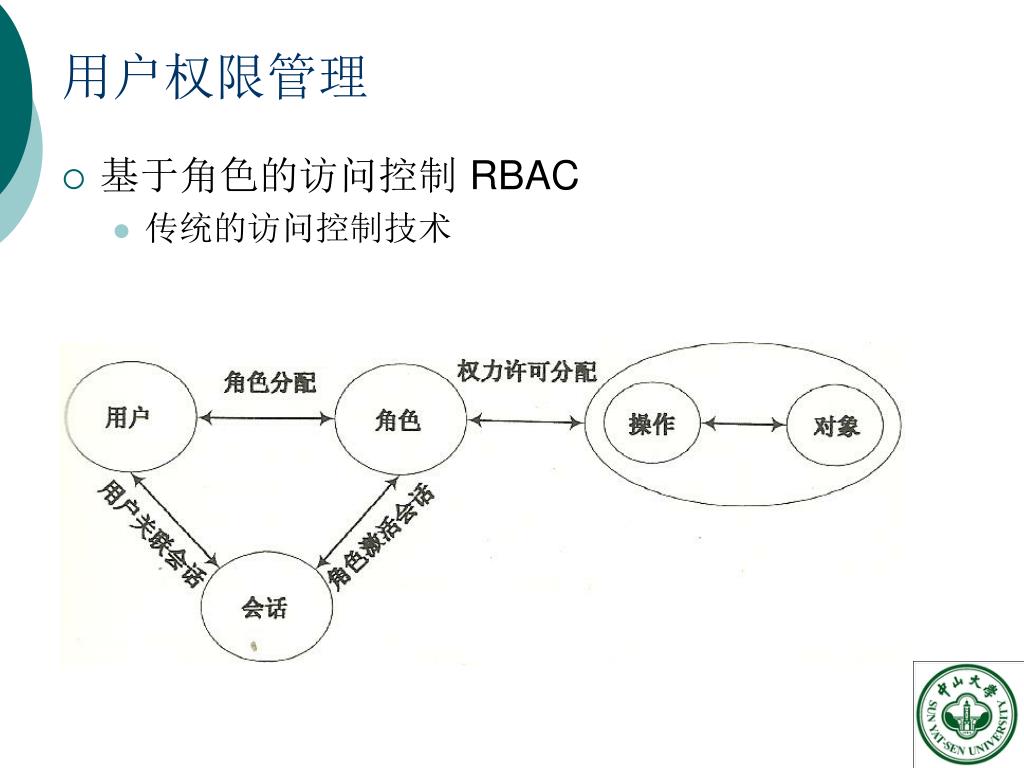

用户权限管理

  • 基于角色的访问控制 RBAC

    • 传统的访问控制技术


10 saas

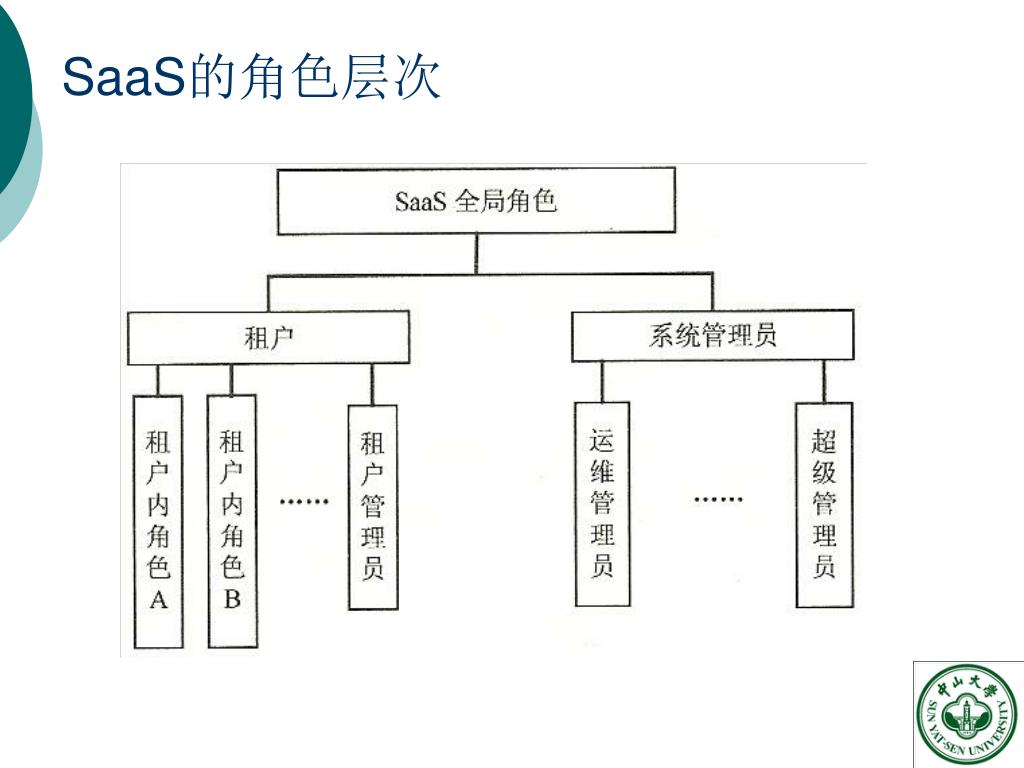

SaaS的角色层次


10 saas

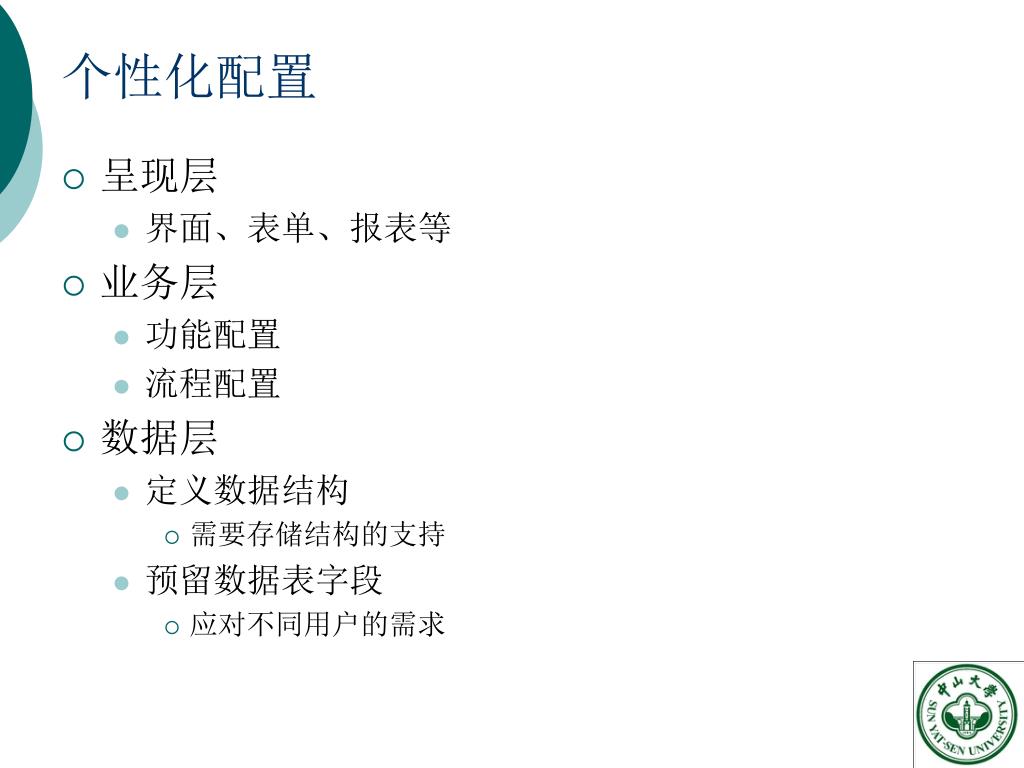

个性化配置

  • 呈现层

    • 界面、表单、报表等

  • 业务层

    • 功能配置

    • 流程配置

  • 数据层

    • 定义数据结构

      • 需要存储结构的支持

    • 预留数据表字段

      • 应对不同用户的需求


10 saas

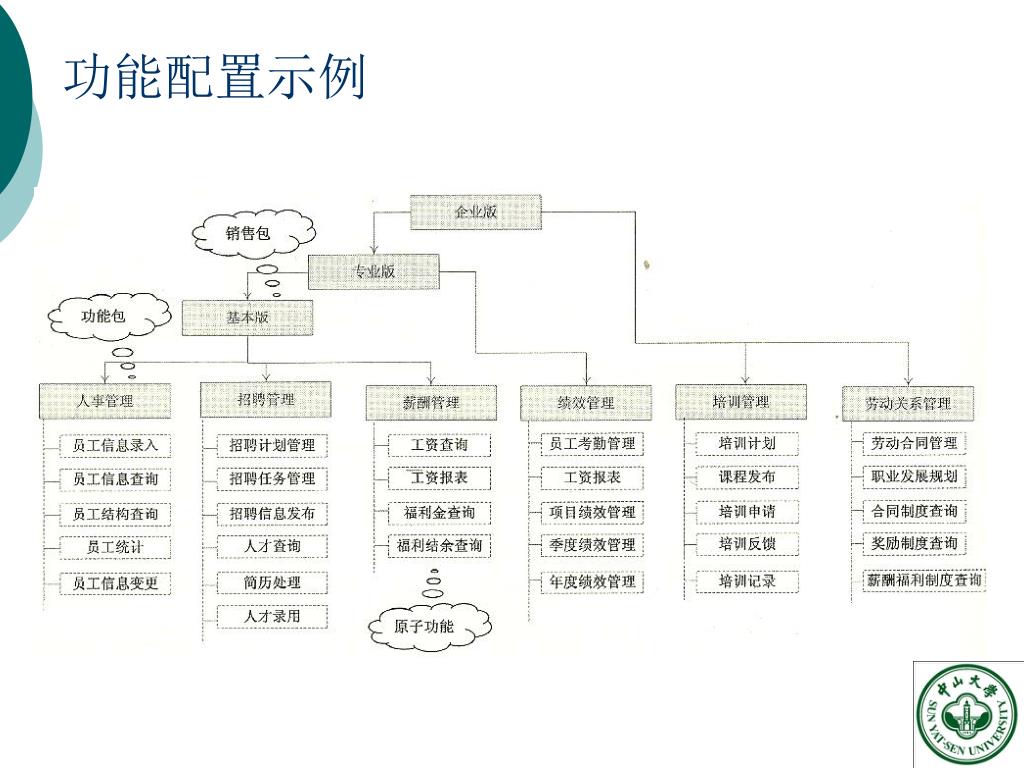

功能配置示例


10 saas

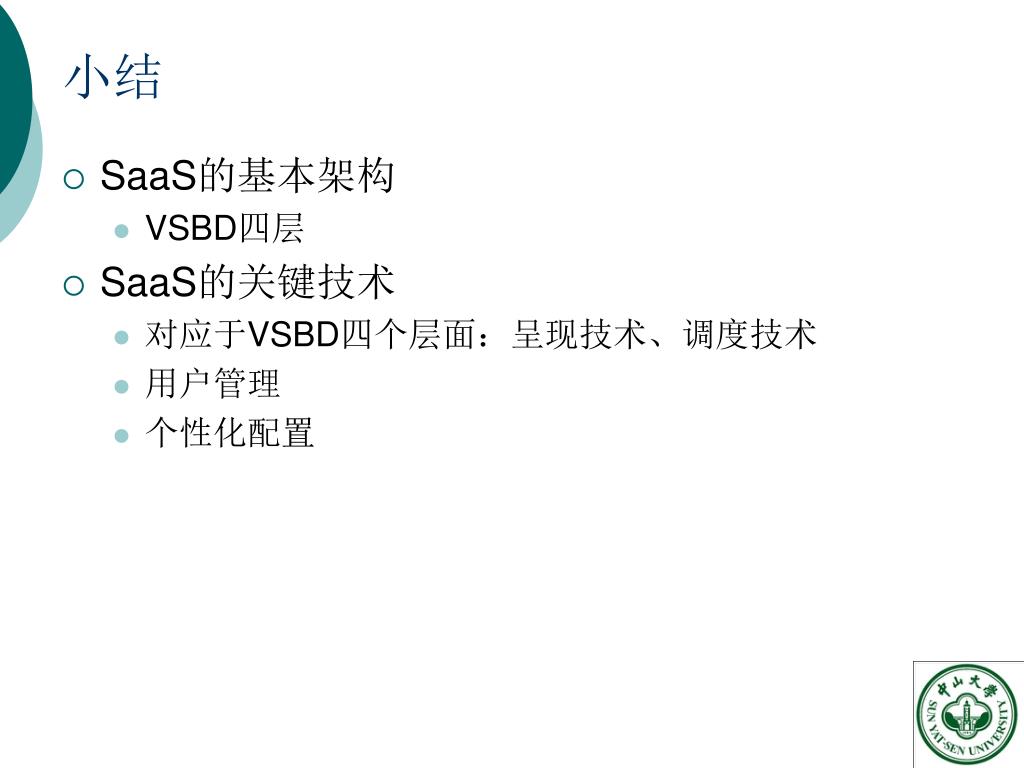

小结

  • SaaS的基本架构

    • VSBD四层

  • SaaS的关键技术

    • 对应于VSBD四个层面:呈现技术、调度技术

    • 用户管理

    • 个性化配置
