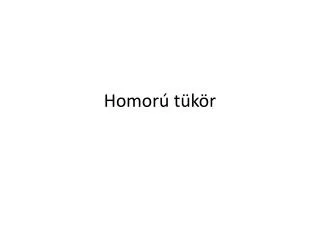

  1. Homorú tükör

  2. Homorú tükör

  3. Nevezetes pontok, vonalak: • Optikai tengely : nyílásszög szögfelezője • Geometriai középpont • Fókuszpont: sugár fele a távolság és a tükör előtt van (gyűjti a fényt) • Nevezetes sugarak: • Geometriai középpontba menő önmagába verődik vissza • Fókuszpontba menő az optikai tengellyel párhuzamosan verődik vissza • Optikai tengellyel párhuzamosan beeső a fókuszpontból verődik vissza

  4. Szimuláció DOS

  5. Nagyítás: A nagyítás egy viszonyszám, mellyel a gömbtükrök és lencsék által alkotott kép és az eredeti tárgy méretviszonyait (arányát) jellemezzük. Jele N, Ha N > 1 vagy N < – 1, nagyított kép keletkezik, ha – 1 < N < 1, kicsinyített. Ha N negatív, a kép látszólagos, ha pozitív, valódi.

  6. Leképezési törvény:

  7. T – a tárgy mérete, mindig pozitív t – a tárgytávolság, mindig pozitív K – a kép mérete, ha a kép egyenes állású (=látszólagos), negatív előjelű k – a képtávolság, ha a kép egyenes állású (=látszólagos), negatív előjelű

  8. Feladatok: Legalább mekkora hosszméretű síktükröt kell elhelyezni a függőleges falon, hogy az előtte álló 180 cm magas személy teljes egészében láthassa magát a tükörben? Függ-e a tükör mérete attól, hogy a személy milyen távol áll a tükörtől? Milyen magasságban kell ezt a tükröt elhelyezni a falon?

  9. Hová kell helyezni a tárgyat. ha a 40 cm-es görbületi sugarú homorú tükörrel annak 0,5-szörös nagyítású képét akarjuk előállítani? Hol keletkezik a kép? Mekkorának látszik a -30 cm fókusztávolságú visszapillantó tükörben a 3 m magas, 20 m-re levő teherautó? Egy 12 cm gyújtótávolságú humorú gömbtükörtől 25 cm-re, az optikai tengelyre merőlegesen egy síktükör áll. Hová kell helyezni a pontszerű fényforrást, hogy a sugarak először a síktükörről, azután a homorú tükörről visszaverődve újra a tárgypontban egyesüljenek?
