DESCRIPCIÓN MATEMÁTICA DE LAS ONDAS VIAJERAS

Tiempo. Espacio. Y. Velocidad de propagación. Signo -. Y. X. X. DESCRIPCIÓN MATEMÁTICA DE LAS ONDAS VIAJERAS. Ecuación de onda de la forma. La onda viaja en el sentido positivo del eje X. Signo +. La onda viaja en el sentido negativo del eje X. Periodo. Tiempo. Espacio.

bailey
Download Presentation

DESCRIPCIÓN MATEMÁTICA DE LAS ONDAS VIAJERAS

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

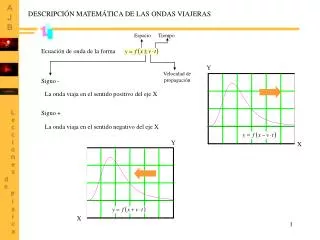

  1. Tiempo Espacio Y Velocidad de propagación Signo - Y X X DESCRIPCIÓN MATEMÁTICA DE LAS ONDAS VIAJERAS Ecuación de onda de la forma La onda viaja en el sentido positivo del eje X Signo + La onda viaja en el sentido negativo del eje X

  2. Periodo Tiempo Espacio Frecuencia angular Y Velocidad de propagación Frecuencia Periodo Número de ondas Longitud de onda X Frecuencia angular Número de ondas DESCRIPCIÓN MATEMÁTICA DE LAS ONDAS VIAJERAS Funciones periódicas Ecuación de onda de la forma Velocidad de propagación Funciones armónicas Aquellas en las que f es senoidal o cosenoidal Forma alternativa:

  3. Pulso de la forma y (m) Cada uno de estos perfiles representa la ‘forma’ del pulso para el valor de tiempo indicado x (m) DESCRIPCIÓN MATEMÁTICA DE LAS ONDAS VIAJERAS Ejemplo 1 Debido a la presencia de ese signo - el pulso se desplaza a medida que transcurre el tiempo en el sentido positivo del eje X con una velocidad de 0.50 m/s donde x, y están en metros, t en segundos, v = 0.50 m/s Veamos la representación gráfica para diferentes valores del tiempo t = 10 t = 5 t = 0

  4. y (m) Cada uno de estos perfiles representa la ‘forma’ del pulso para el valor de tiempo indicado x (m) DESCRIPCIÓN MATEMÁTICA DE LAS ONDAS VIAJERAS Ejemplo 2 Pulso de la forma Debido a la presencia de ese signo + el pulso se desplaza a medida que transcurre el tiempo en el sentido negativo del eje X con una velocidad de 0.50 m/s donde x, y están en metros, t en segundos Escribamos el pulso de manera que aparezca explícitamente x+v·t Veamos la representación gráfica para diferentes valores del tiempo t = 0 t = 2 t = 4

  5. y (m) x (m) DESCRIPCIÓN MATEMÁTICA DE LAS ONDAS VIAJERAS Debido a la presencia de ese signo - el pulso se desplaza a medida que transcurre el tiempo en el sentido positivo del eje X con una velocidad de 1.00 m/s Ejemplo 3 Onda armónica donde x, y están en metros, t en segundos (ya aparece directamente el grupo x-v·t, con v = 1.00 m/s) Veamos la representación gráfica para diferentes valores del tiempo Frecuencia y longitud de onda t = 0 t = 1 t = 4

  6. Observación: estos valores corresponden a un pulso NO AMORTIGUADO, en el pulso amortiguado no son exactamente iguales y (m) x (m) DESCRIPCIÓN MATEMÁTICA DE LAS ONDAS VIAJERAS Ejemplo 4 Pulso amortiguado donde x, y están en metros, t en segundos t = 0 t = 0.25 t = 0.50
