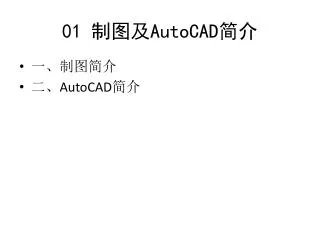

  1. 01 制图及AutoCAD简介 • 一、制图简介 • 二、AutoCAD简介

  2. 一、制图简介 在信息交流中，图形表达方式比文字表达方式具有更多的优点。一幅图纸能容纳下许多信息，表达内容直观，一目了然，在不同的民族与地区具有表达思想的相通性，往往可以反映用语言、文字难以表达的信息。 图形是表达和交流技术思想的工具，工程图是工程师的语言。 绘图是工程设计乃至整个工程建设中的一个重要环节，图纸的绘制是一项极其繁琐的工作，不但要求正确、精确，而且随着环境、需求等外部条件的变化，设计方案也会随之变化。一项工程图的绘制通常是在历经数遍修改完善后才完成的。

  3. 制图理论 • 1799年，法国的G.蒙日(Gaspard Monge)发表《画法几何》 (descriptive geometry)一书，提出用多面正投影图来表达空间形体，从而为画法几何奠定了理论基础 。 • 工程制图 / 机械制图 / 画法几何 课程是工科专业的基础必修课程，手工绘图能力是工科专业人员必备的基本技能。 • 随着计算机的广泛应用，计算机辅助制图与设计 课程成为工科专业教学的重要组成部分，同时也是工程技术人员必须掌握的一项基本技能。

  4. 手工绘图 需要一定的画法几何的知识和能力，一定的识图能力，一定的几何作图能力 劳动强度大 周期长，不易修改 绘图效率低 绘图准确度差

  5. 图板工作边 胶带纸 图板 图纸 手工绘图工具

  6. 制图标准 　　作为工程界共同语言的图样是用来进行信息交流的，规范性要求很高。为此，对于图纸、图线、字体、作图比例以及尺寸标注等，均由国家标准作出了严格规定，每个制图者都必须坚决遵守。 1、图纸幅面和格式 ( GB/T 14689—2008 ) 2、比例 ( GB/T 14690—1993 ) 3、图线 ( GB/T17450—1998 ) 4、字体 ( GB/T 14691－1993 ) 5、尺寸注法( GB4458.4-2003 )

  7. Computer-Aided Drawing计算机辅助制图 • CAD技术起源于20世纪50年代，当时美国麻省理工学院研制开发出了数控自动铣床，随后又完成了用于数控的APT语言，从此开始了对CAD技术的研究。 • 1963年，美国麻省理工学院林肯实验室的伊万·萨瑟兰(Ivan Edward Sutherland)（计算机图形学之父，获1988年的图灵奖 ）成功开发了SketchPad系统。该系统是一个交互式图形系统，利用它设计者可以和计算机进行对话，并且能在屏幕上直接进行图形设计与修改，它的出现，标志着CAD技术的诞生。

  8. Ivan Sutherland在TX-2的控制台前Sketchpad计划，MIT，1963

  9. Computer-Aided Design计算机辅助设计 CAD 侧重于产品的设计与开发 CAE (Computer Aided Engineer) 侧重于产品的优化与分析 CAM (Computer Aided Manufacture) 侧重于产品的加工与制造 PDM (Product Data Management) 侧重于产品数据管理 在当代，广义的CAD则是指CAD/CAE/CAM/PDM的高度集成。 常见的CAD软件系统： • CADDSS • Unigraphics • CATIA • Pro/ENGINEER • …… • AutoCAD

  10. AutoCAD是由美国 Autodesk 公司于二十世纪八十年代初为微机上应用CAD技术而开发的绘图程序软件包，经过不断的完善，现已经成为国际上广为流行的绘图工具。 AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作，非计算机专业人员也能很快地学会使用。 二、AutoCAD 简介 1、AutoCAD的基本功能 2、AutoCAD的界面组成 3、AutoCAD的工作空间 4、AutoCAD的基本操作

  11. 1、AutoCAD的基本功能 • 绘制与编辑图形 • 标注图形尺寸 • 渲染三维图形 • 输出和打印图形

  12. 标题栏 菜单栏 工具栏 面板 滚动条 绘图窗口 命令提示窗口 状态栏 2、AutoCAD的界面组成

  13. 标题栏 　　标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是数字)。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD等操作。

  14. 菜单栏 菜单栏由“文件”、“编辑”、“视图”等菜单组成，几乎包括了AutoCAD中全部的功能和命令。 快捷菜单又称为上下文相关菜单。在绘图区域、工具栏、状态行、模型与布局选项卡以及一些对话框上右击时，将弹出一个快捷菜单，该菜单中的命令与AutoCAD当前状态相关。使用它们可以在不启动菜单栏的情况下快速、高效地完成某些操作。

  15. 工具栏 工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。 如果要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单，通过选择命令可以显示或关闭相应的工具栏。

  16. 绘图窗口 在AutoCAD中，绘图窗口是用户绘图的工作区域，所有的绘图结果都反映在这个窗口中。可以根据需要关闭其周围和里面的各个工具栏，以增大绘图空间。如果图纸比较大，需要查看未显示部分时，可以单击窗口右边与下边滚动条上的箭头，或拖动滚动条上的滑块来移动图纸。

  17. 命令行 　　命令行位于AutoCAD程序窗口的底部。用户通过键盘输入的命令、AutoCAD的提示及相关信息都反映在此窗口中，该窗口是用户与AutoCAD进行命令交互的窗口。默认情况下，命令提示窗口仅显示两行，用户也可根据需要改变它的大小。 “AutoCAD文本窗口”是记录AutoCAD命令的窗口，是放大的“命令行”窗口，它记录了已执行的命令，也可以用来输入新命令。可以选择“视图”|“显示”|“文本窗口”命令、执行TEXTSCR命令或按F2键来打开AutoCAD文本窗口，它记录了对文档进行的所有操作。

  18. 状态行 状态行用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮的说明等。

  19. 工作空间是经过分组和组织的菜单、工具栏和选项板的集合。工作空间用于控制菜单、工具栏和固定窗口在绘图区域中的显示。AutoCAD 2008中已定义了3个基于任务的工作空间：二维草图与注释、三维建模、AutoCAD经典，如图所示。 3、AutoCAD的工作空间

  20. 菜单：通过选择下拉菜单或快捷菜单中相应的命令项来绘制图形，当用户不熟悉某个命令形式时，可通过该方式绘制图形。菜单：通过选择下拉菜单或快捷菜单中相应的命令项来绘制图形，当用户不熟悉某个命令形式时，可通过该方式绘制图形。 工具栏/面板：在工具栏/面板上单击所要执行命令相应的工具按钮 键盘：在命令行直接输入命令 4、AutoCAD的基本操作 （1）命令输入方法

  21. （2）鼠标的操作控制 在AutoCAD中，鼠标左键可以在绘图过程中实现定位点、选取图形对象、拖动图形对象等基本操作。鼠标左、右两个键有其默认的特定功能，通常左键代表选择，右键代表确定。

  22. （3）文件操作 • ①新建文件 • ②打开已有文件 • ③保存图形文件 • ④输出文件

  23. ● 菜单命令：“文件”/“新建”。 ● 工具栏：“标准”工具栏上的 按钮。 ● 命令：NEW。 ①新建文件 　　选取菜单命令“文件”/“新建”，打开“选择样板”对话框，如图所示。该对话框中列出了许多用于创建新图形的样板文件，默认的样板文件是“acadiso.dwt”。单击“打开”按钮，开始绘制新图形。

  24. ②打开已有文件 ● 下拉菜单：“文件”/“打开”。 ● 工具栏：“标准”工具栏上的 按钮。 ● 命令：OPEN。 启动打开图形命令后，AutoCAD打开“选择文件”对话框，如图所示。

  25. ③保存图形文件（dwg 文件） 快速保存 ● 下拉菜单：“文件”/“保存” ● 工具栏：“标准”工具栏上的 按钮 ● 命令：QSAVE 　　将图形文件存入磁盘时，一般采取两种方式，一种是以当前文件名保存图形，另一种是指定新文件名存储图形。 快捷键：Ctrl + S 换名存盘 ●下拉菜单：“文件”/“另存为” ●命令：SAVEAS 　　发出快速保存命令后，系统将当前图形文件以原文件名直接存入磁盘，而不会给用户任何提示 　　若当前图形文件名是系统默认的且是第一次存储文件，则AutoCAD弹出“图形另存为”对话框，如图所示，在该对话框中用户可指定文件存储位置、文件类型及输入新文件名

  26. ④输出文件 ● 菜单命令：“文件”/“输出”。 ● 命令：EXPORT。 AutoCAD的.dwg文件可以转换成其他格式的文件。 AutoCAD提供了多种输出格式，执行该命令后，弹出如图所示的“输出数据”对话框。在该对话框中可以选择不同的存储格式，同样可以改变存储位置。
