AutoCAD

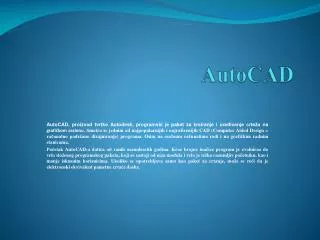

1. AutoCAD AutoCAD, proizvod tvrtke Autodesk, programski je paket za kreiranje i uređivanje crteža na grafičkom zaslonu. Smatra se jednim od najpopularnijih i najraširenijih CAD (Computer Aided Design = računalno podržano dizajniranje) programa. Osim na osobnim računalima radi i na grafičkim radnim stanicama. Početak AutoCAD-a datira od ranih osamdesetih godina. Kroz brojne inačice program je evoluirao do vrlo složenog programskog paketa, koji se sastoji od niza modula i vrlo je teško razumljiv početniku, kao i manje iskusnim korisnicima. Ukoliko se upotrebljava samo kao paket za crtanje, može se reći da je elektronski ekvivalent pametne crtaće daske.

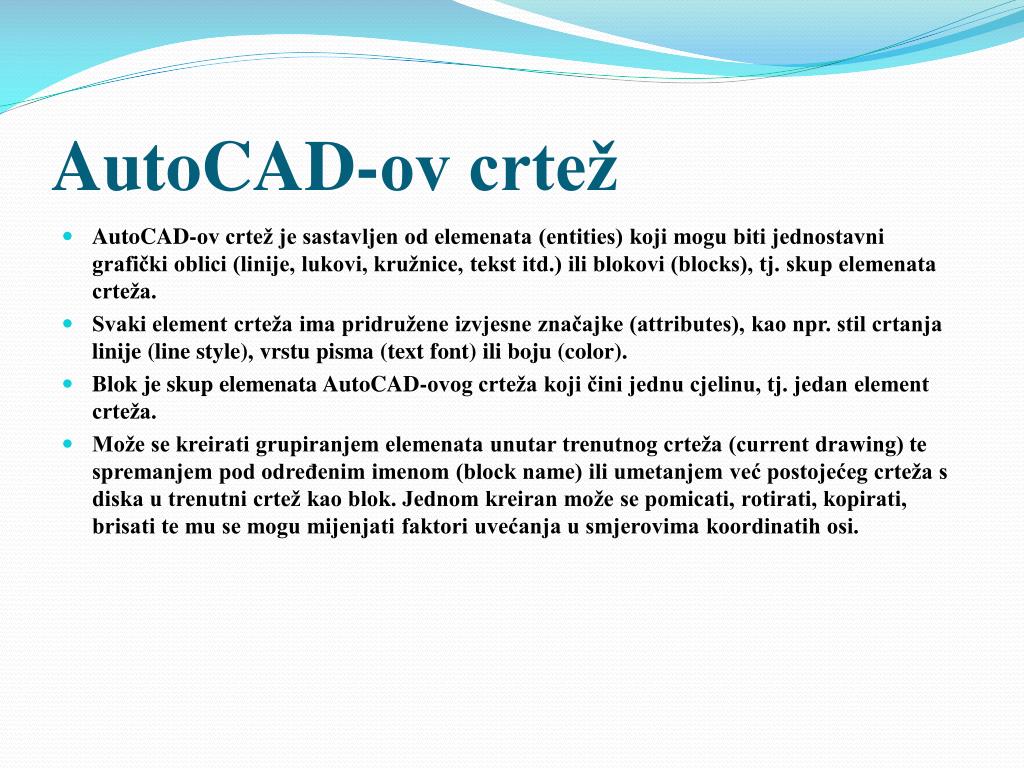

2. AutoCAD-ov crtež • AutoCAD-ov crtež je sastavljen od elemenata (entities) koji mogu biti jednostavni grafički oblici (linije, lukovi, kružnice, tekst itd.) ili blokovi (blocks), tj. skup elemenata crteža. • Svaki element crteža ima pridružene izvjesne značajke (attributes), kao npr. stil crtanja linije (line style), vrstu pisma (text font) ili boju (color). • Blok je skup elemenata AutoCAD-ovog crteža koji čini jednu cjelinu, tj. jedan element crteža. • Može se kreirati grupiranjem elemenata unutar trenutnog crteža (current drawing) te spremanjem pod određenim imenom (block name) ili umetanjem već postojećeg crteža s diska u trenutni crtež kao blok. Jednom kreiran može se pomicati, rotirati, kopirati, brisati te mu se mogu mijenjati faktori uvećanja u smjerovima koordinatih osi.

3. Slojevi u crtežu • Kao i u drugim CAD programima i u AutoCAD-u pojedini dijelovi crteža crtaju se na zasebnim slojevima. • Sloj (Layer) se može zamisliti kao tanka prozirna folija na kojoj se crta samo dio crteža. • Dijelovi crteža, nacrtani svaki na svojoj foliji, naslagani jedan na drugog, čine gotov crtež. • Svaka boja ima svoj broj. • Broj definiranih slojeva crteža je neograničen. • Osnovno je pravilo da se u jednom trenutku može crtati ili modificirati crtež samo na jednom sloju. • Taj se sloj naziva trenutni sloj (current layer). • Kod složenih crteža pojedini se slojevi mogu isključiti ili zamrznuti, čime se dijelovi crteža koji su u njima nacrtani privremeno uklanjaju s ekrana pa ne opterećuju nepotrebno crtež niti odvlače pažnju tijekom rada.

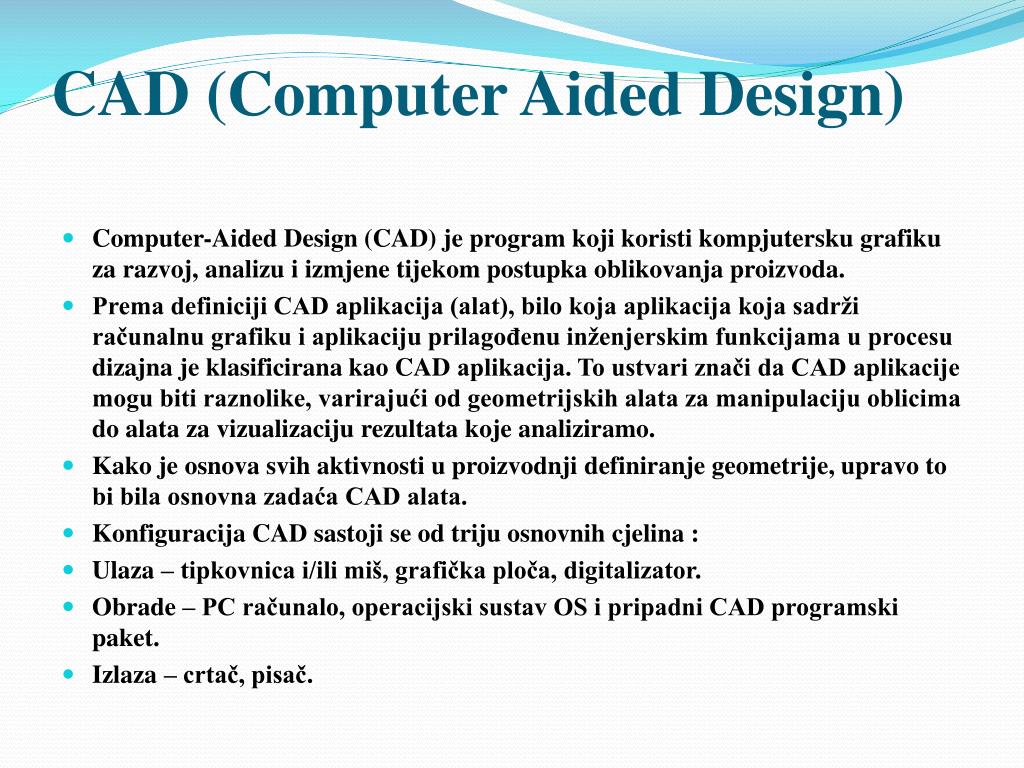

4. CAD (Computer Aided Design) • Computer-Aided Design (CAD) je program koji koristi kompjutersku grafiku zarazvoj, analizu i izmjene tijekom postupka oblikovanja proizvoda.  • Prema definiciji CAD aplikacija (alat), bilo koja aplikacija koja sadrži računalnu grafiku i aplikaciju prilagođenuinženjerskim funkcijama u procesu dizajna je klasificirana kao CADaplikacija. To ustvari znači da CAD aplikacije mogu biti raznolike, varirajući od geometrijskih alata za manipulaciju oblicima do alata za vizualizaciju rezultata koje analiziramo. • Kako je osnova svih aktivnosti u proizvodnji definiranje geometrije, upravo to bi bila osnovna zadaća CAD alata. • Konfiguracija CAD sastoji se od triju osnovnih cjelina : • Ulaza – tipkovnica i/ili miš, grafička ploča, digitalizator. • Obrade – PC računalo, operacijski sustav OS i pripadni CAD programski paket. • Izlaza – crtač, pisač.

5. CAM (Computer Aided Manufacturing) • Prema definiciji, CAM je računalom podržana priprema za proizvodnju i obuhvaća prevođenje projektnih informacija u tehnološke informacije i proizvodnju sa različitim razinama automatizacije. • To se ostvaruje različitim tipovima NC (Numerical Control), odnosno CNC (Computer Numerical Control) strojevima kao što su CNC glodalice, CNC bušilice i mnogi drugi slični strojevi.

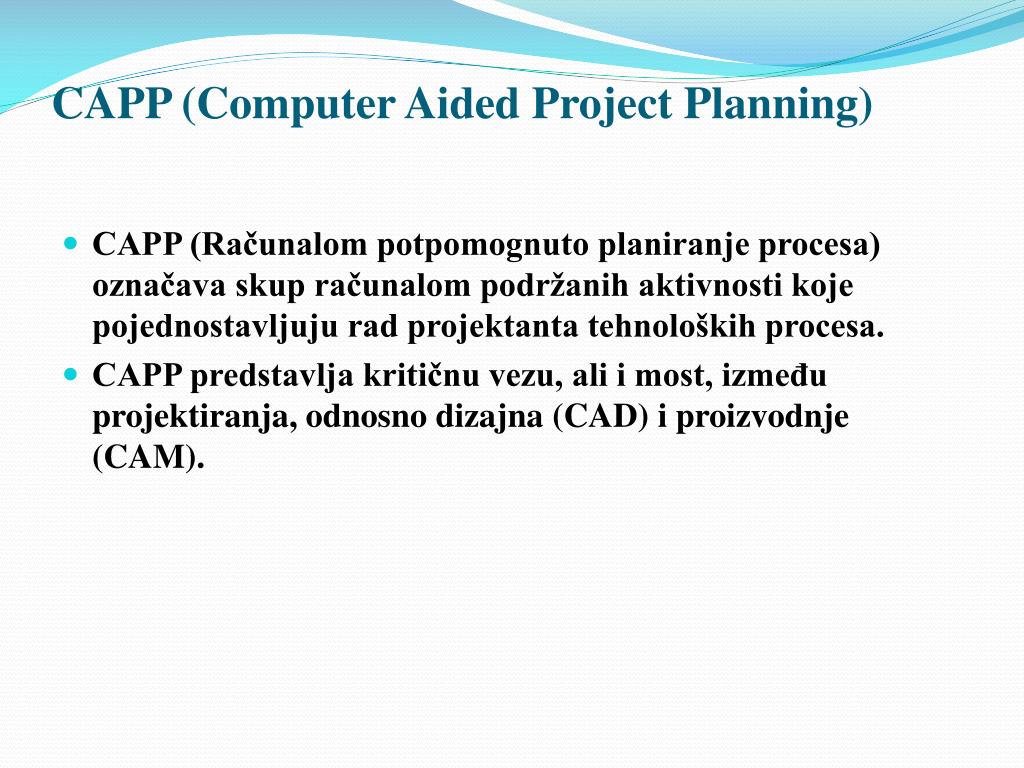

6. CAPP (Computer Aided Project Planning) • CAPP (Računalom potpomognuto planiranje procesa) označava skup računalom podržanih aktivnosti koje pojednostavljuju rad projektanta tehnoloških procesa. • CAPP predstavlja kritičnu vezu, ali i most, između projektiranja, odnosno dizajna (CAD) i proizvodnje (CAM).

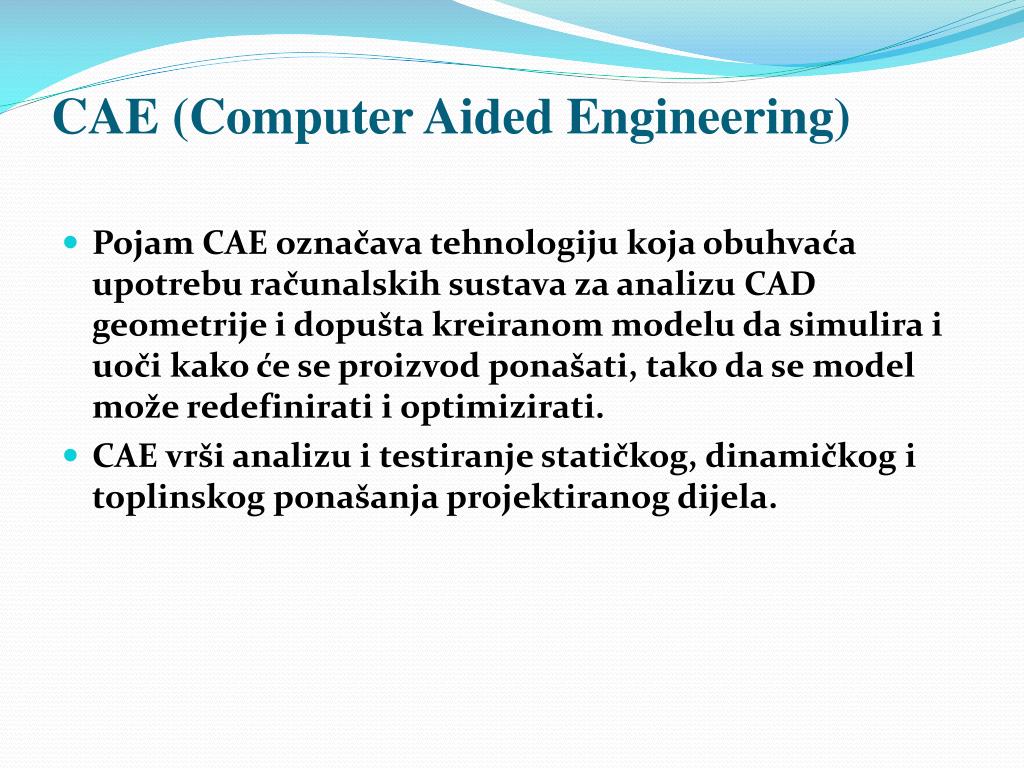

7. CAE (Computer Aided Engineering) • Pojam CAE označava tehnologiju koja obuhvaća upotrebu računalskih sustava za analizu CADgeometrije i dopušta kreiranom modelu da simulira i uoči kako će se proizvod ponašati, tako da se model može redefinirati i optimizirati. • CAE vrši analizu i testiranje statičkog, dinamičkog i toplinskog ponašanja projektiranog dijela.

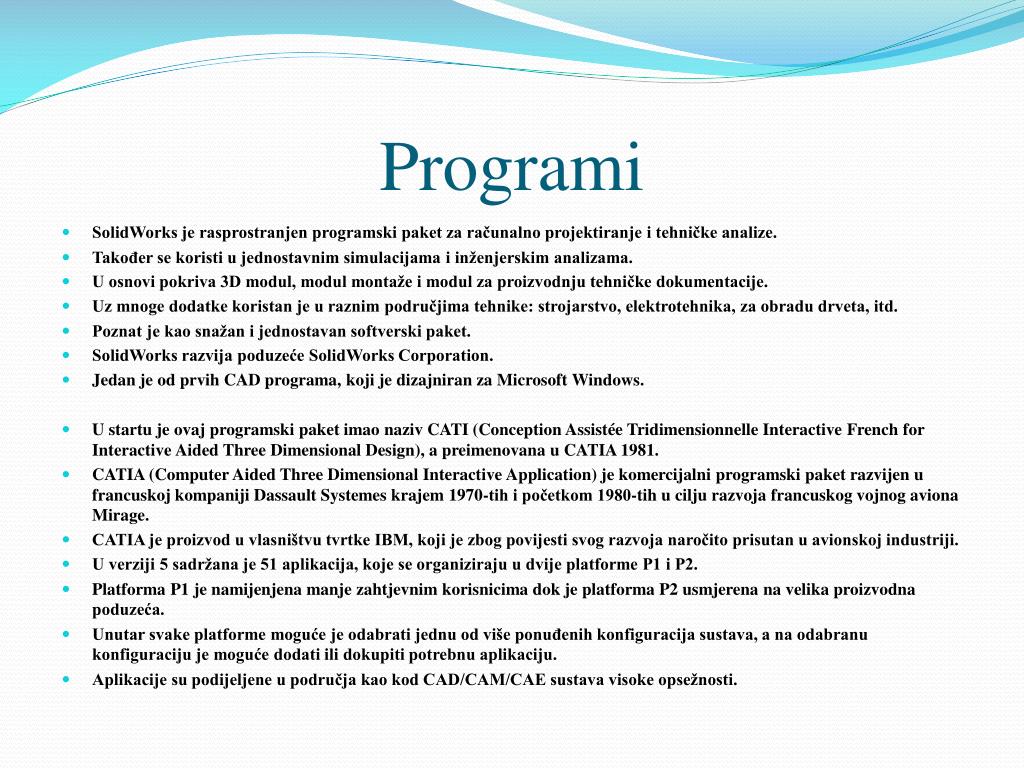

8. Programi • SolidWorks je rasprostranjen programski paket za računalno projektiranje i tehničke analize. • Također se koristi u jednostavnim simulacijama i inženjerskim analizama. • U osnovi pokriva 3D modul, modul montaže i modul za proizvodnju tehničke dokumentacije. • Uz mnoge dodatke koristan je u raznim područjima tehnike: strojarstvo, elektrotehnika, za obradu drveta, itd. • Poznat je kao snažan i jednostavan softverski paket. • SolidWorks razvija poduzeće SolidWorks Corporation. • Jedan je od prvih CAD programa, koji je dizajniran za Microsoft Windows. • U startu je ovaj programski paket imao naziv CATI (Conception Assistée Tridimensionnelle Interactive French for Interactive Aided Three Dimensional Design), a preimenovana u CATIA 1981. • CATIA (Computer Aided Three Dimensional Interactive Application) je komercijalni programski paket razvijen u francuskoj kompaniji Dassault Systemes krajem 1970-tih i početkom 1980-tih u cilju razvoja francuskog vojnog aviona Mirage. • CATIA je proizvod u vlasništvu tvrtke IBM, koji je zbog povijesti svog razvoja naročito prisutan u avionskoj industriji. • U verziji 5 sadržana je 51 aplikacija, koje se organiziraju u dvije platforme P1 i P2. • Platforma P1 je namijenjena manje zahtjevnim korisnicima dok je platforma P2 usmjerena na velika proizvodna poduzeća. • Unutar svake platforme moguće je odabrati jednu od više ponuđenih konfiguracija sustava, a na odabranu konfiguraciju je moguće dodati ili dokupiti potrebnu aplikaciju. • Aplikacije su podijeljene u područja kao kod CAD/CAM/CAE sustava visoke opsežnosti.

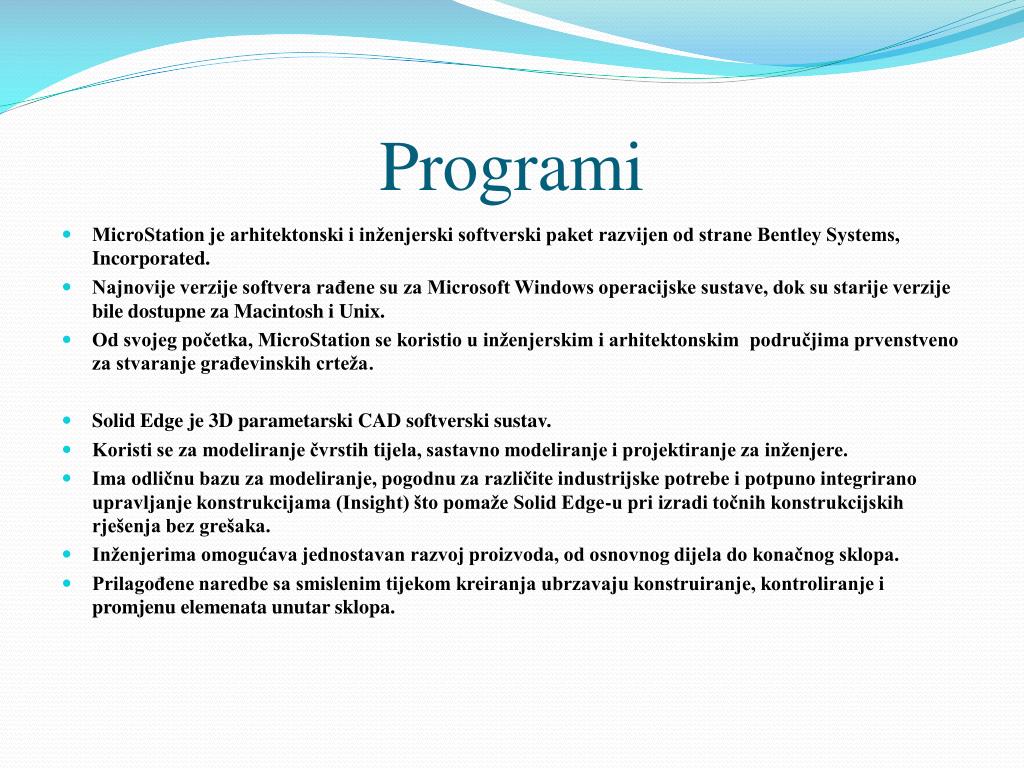

9. Programi • MicroStation je arhitektonski i inženjerski softverski paket razvijen od strane Bentley Systems, Incorporated. • Najnovije verzije softvera rađene su za Microsoft Windows operacijske sustave, dok su starije verzije bile dostupne za Macintosh i Unix. • Od svojeg početka, MicroStation se koristio u inženjerskim i arhitektonskim  područjima prvenstveno za stvaranje građevinskih crteža. • Solid Edge je 3D parametarski CAD softverski sustav. • Koristi se za modeliranje čvrstih tijela, sastavno modeliranje i projektiranje za inženjere. • Ima odličnu bazu za modeliranje, pogodnu za različite industrijske potrebe i potpuno integrirano upravljanje konstrukcijama (Insight) što pomaže Solid Edge-u pri izradi točnih konstrukcijskih rješenja bez grešaka. • Inženjerima omogućava jednostavan razvoj proizvoda, od osnovnog dijela do konačnog sklopa. • Prilagođene naredbe sa smislenim tijekom kreiranja ubrzavaju konstruiranje, kontroliranje i promjenu elemenata unutar sklopa.

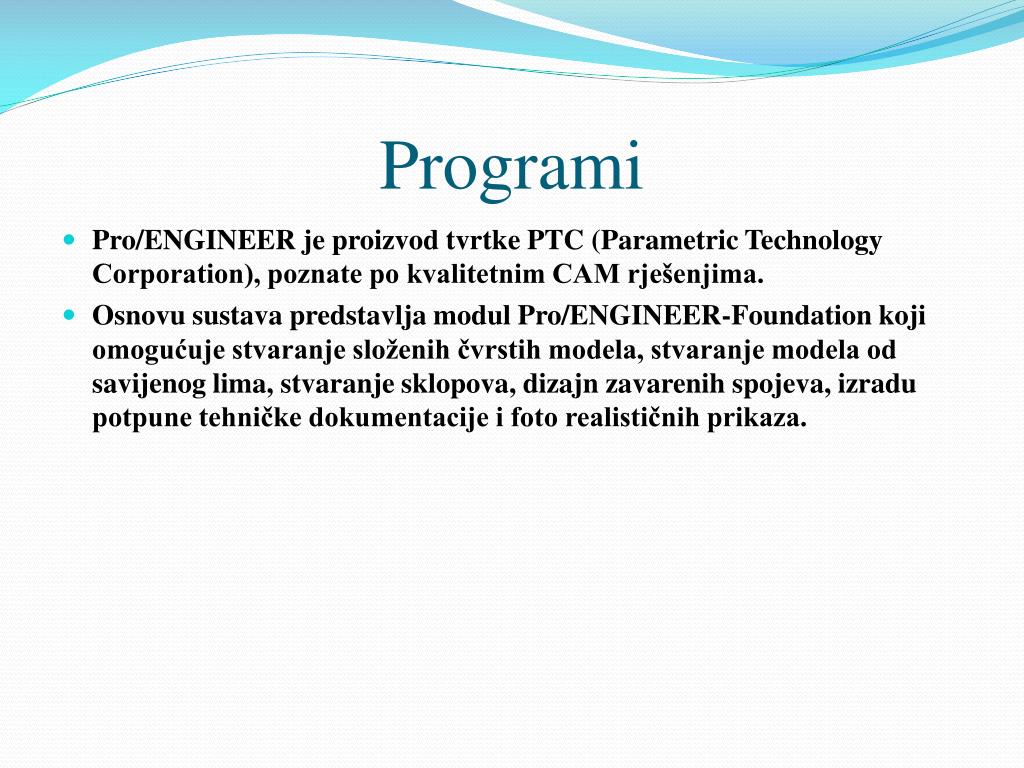

10. Programi • Pro/ENGINEER je proizvod tvrtke PTC (Parametric Technology Corporation), poznate po kvalitetnim CAM rješenjima. • Osnovu sustava predstavlja modul Pro/ENGINEER-Foundation koji omogućuje stvaranje složenih čvrstih modela, stvaranje modela od savijenog lima, stvaranje sklopova, dizajn zavarenih spojeva, izradu potpune tehničke dokumentacije i foto realističnih prikaza.
