  1. Communication ATV - TSX

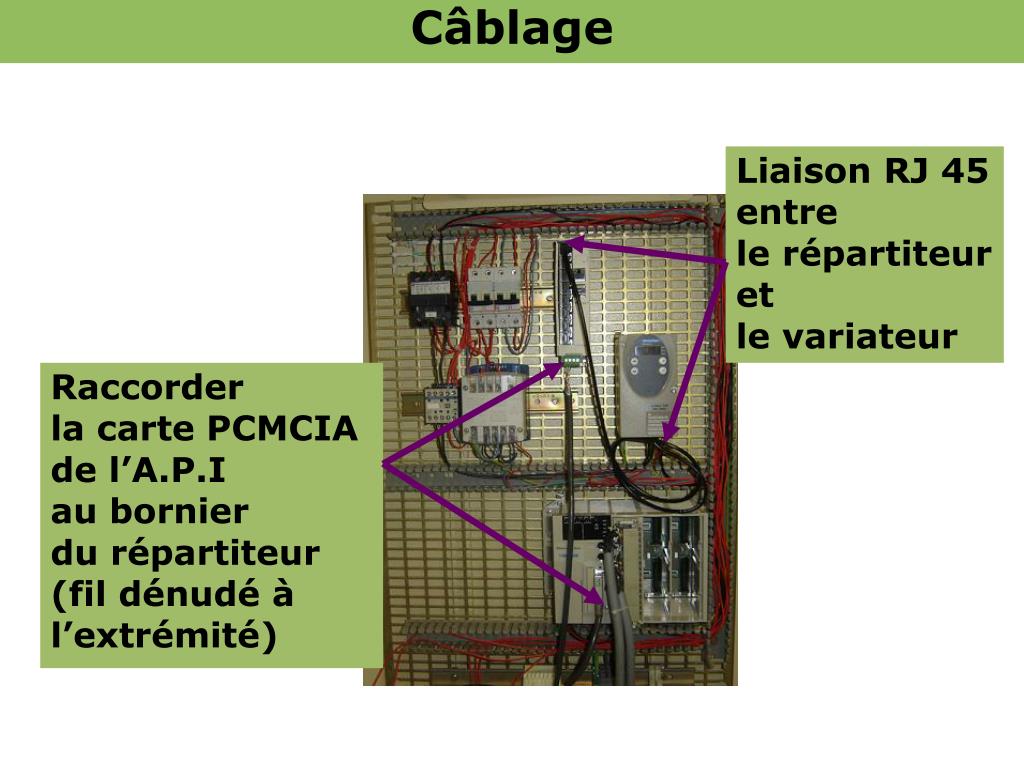

  2. Câblage Liaison RJ 45 entre le répartiteur et le variateur Raccorder la carte PCMCIA de l’A.P.I au bornier du répartiteur(fil dénudé à l’extrémité)‏

  3. Raccordement du répartiteur avec la liaison PCMCIA Blanc/bleu non connecté Borne D(A)‏ Fils Blanc/orange Vert/blanc Marron/blanc Borne D(B)‏ Fils Orange/blanc Blanc/vert

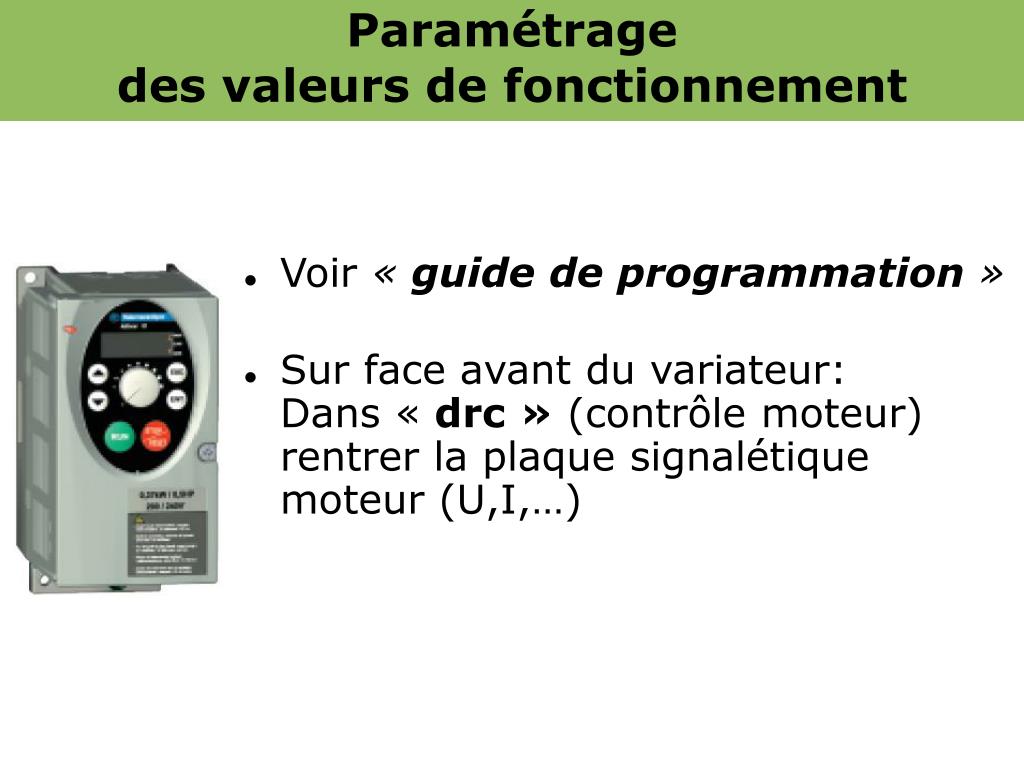

  4. Paramétrage des valeurs de fonctionnement • Voir « guide de programmation » • Sur face avant du variateur:Dans « drc » (contrôle moteur) rentrer la plaque signalétique moteur (U,I,…)‏

  5. Paramétrage de l’ATV31 pour l’utilisation en Modbus Menu Ctl • Paramètre LAC sur L3appui prolongé sur touche ENT jusqu’au clignotement pour validation de cette modification;Puis modif. • Paramètre Fr1 à Mdb • Vérification de la vitesse de transmission tbr=19200 • Autres paramètres : réglage usine

  6. Configuration de l'API • Paramétrer Entrées / Sorties • Paramétrer Port de communication Double clic sur « comm »

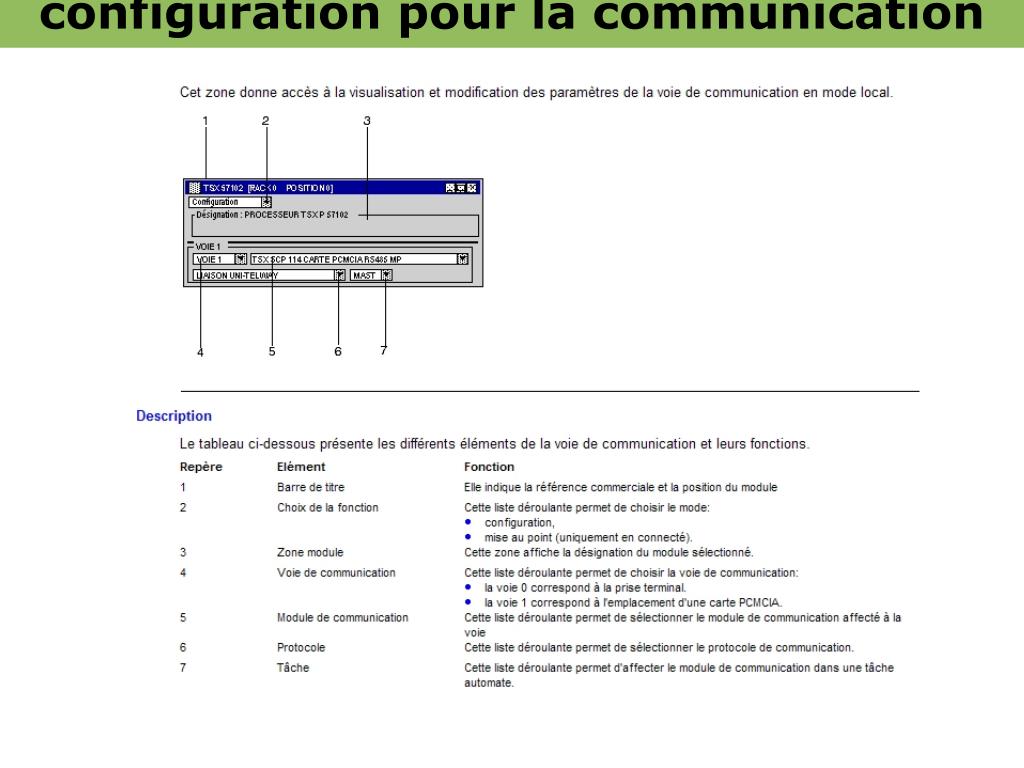

  7. Description des écrans de configuration pour la communication

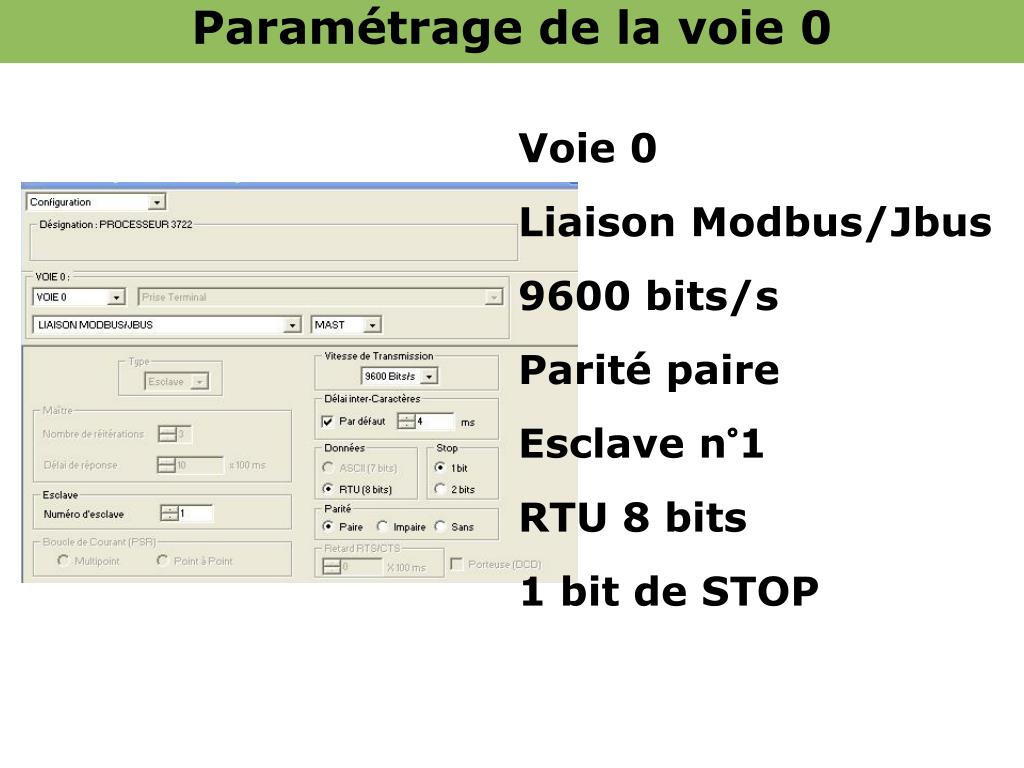

  8. Paramétrage de la voie 0 Voie 0 Liaison Modbus/Jbus 9600 bits/s Parité paire Esclave n°1 RTU 8 bits 1 bit de STOP

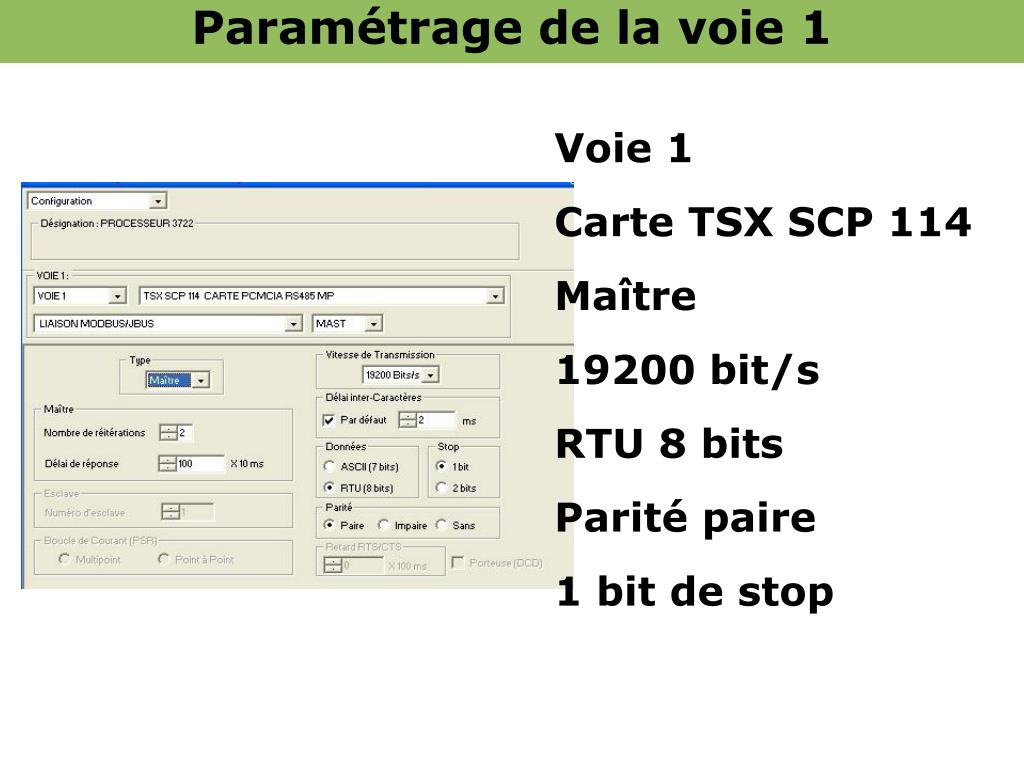

  9. Paramétrage de la voie 1 Voie 1 Carte TSX SCP 114 Maître 19200 bit/s RTU 8 bits Parité paire 1 bit de stop

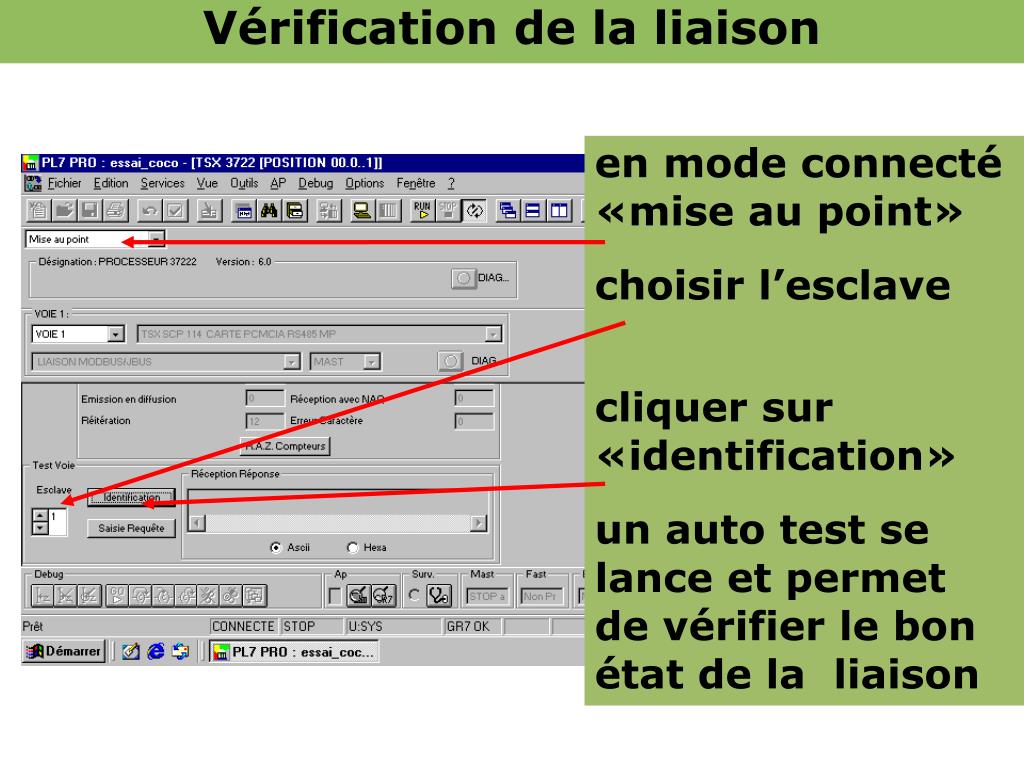

  10. Vérification de la liaison en mode connecté«mise au point» choisir l’esclave cliquer sur «identification» un auto test se lance et permet de vérifier le bon état de la liaison

  11. Problèmes fréquents • En cas de coupure du variateur • alors que l’automate est allumé • celui-ci continue à communiquer • ce qui peut saturer la communication • Effectuer une RAZ compteur • (voir écran précédent) • ou éteindre l’API

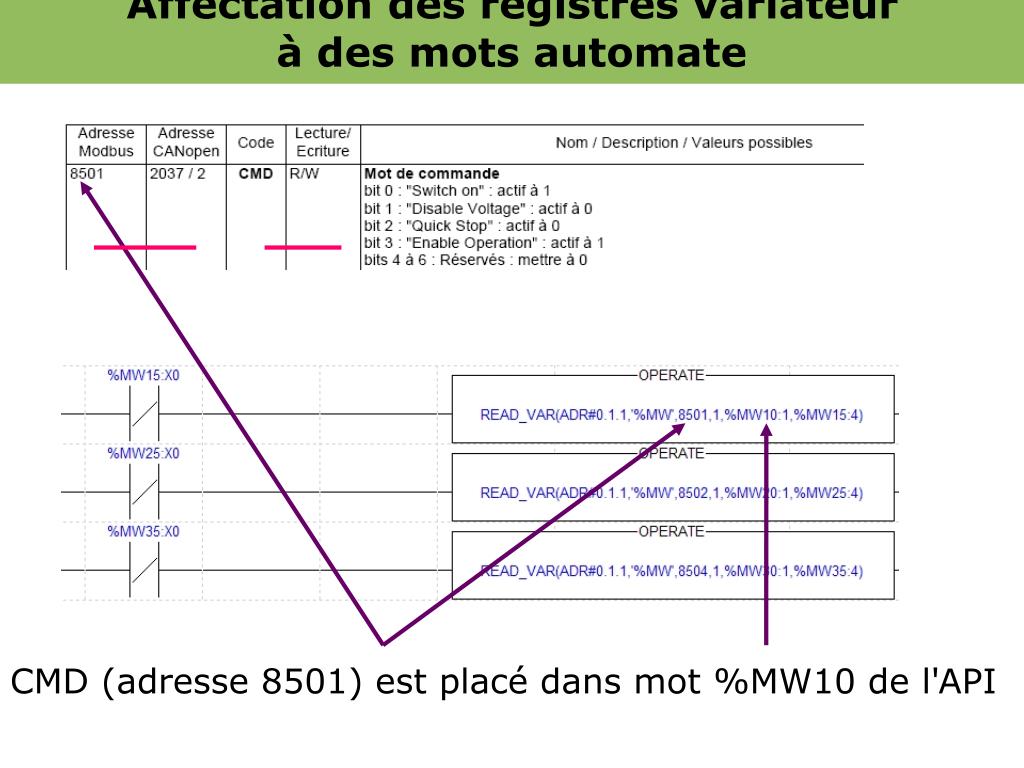

  12. Affectation des registres variateurà des mots automate CMD (adresse 8501) est placé dans mot %MW10 de l'API

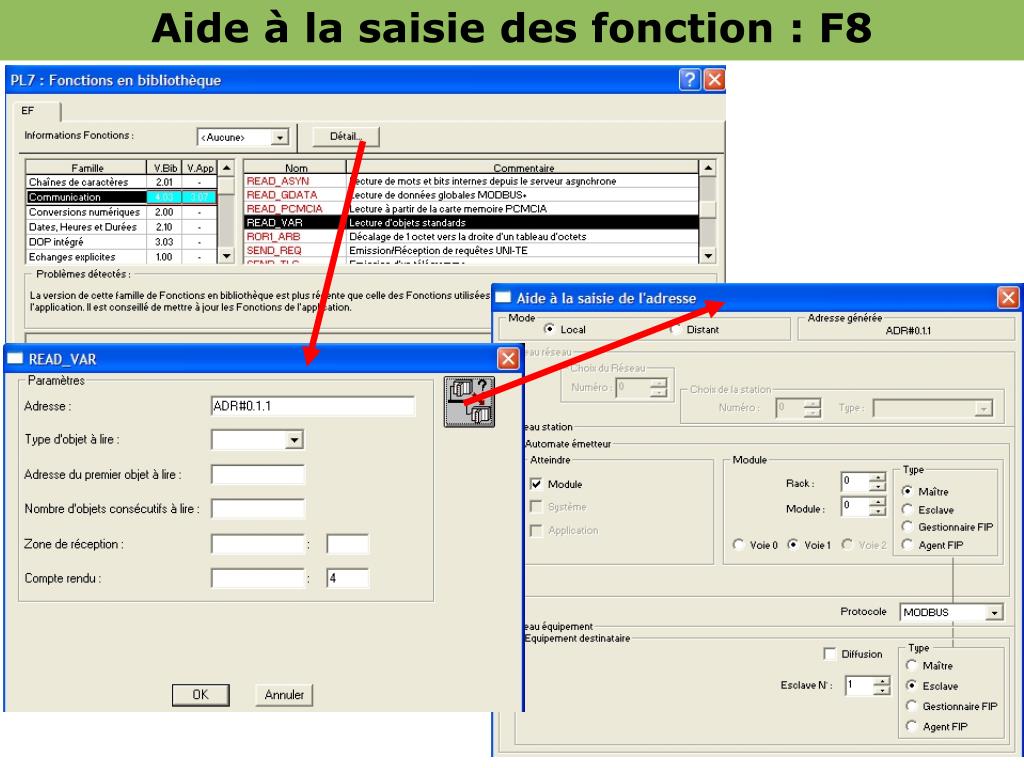

  13. Aide à la saisie des fonction : F8

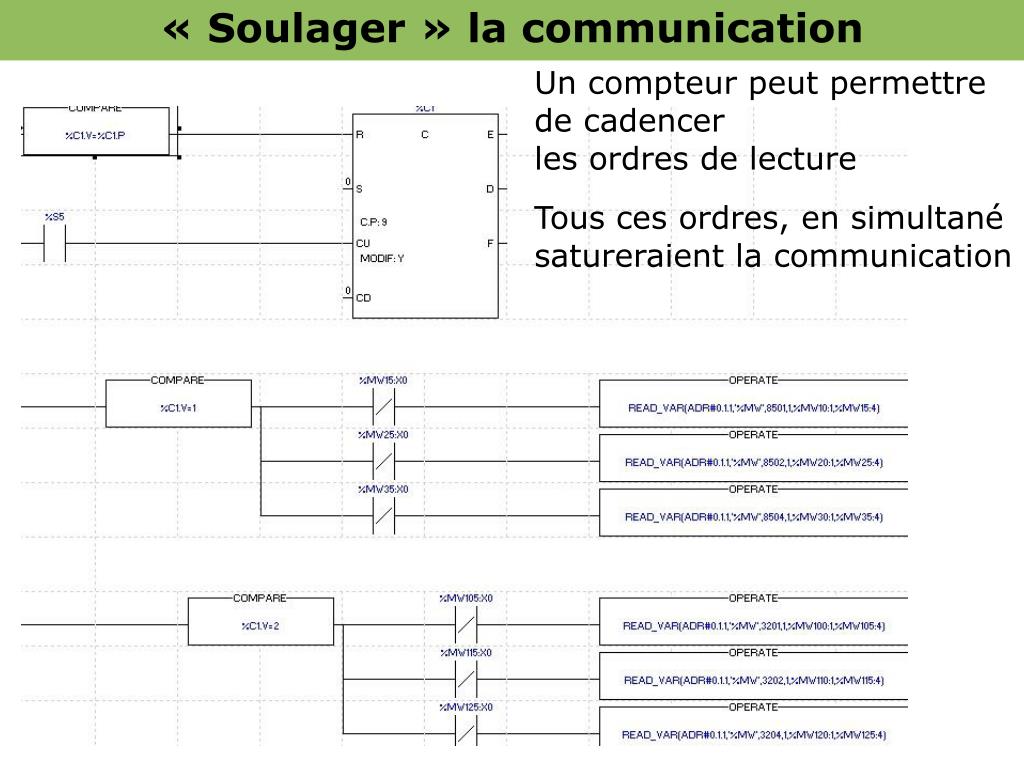

  14. « Soulager » la communication Un compteur peut permettrede cadencer les ordres de lecture Tous ces ordres, en simultanésatureraient la communication

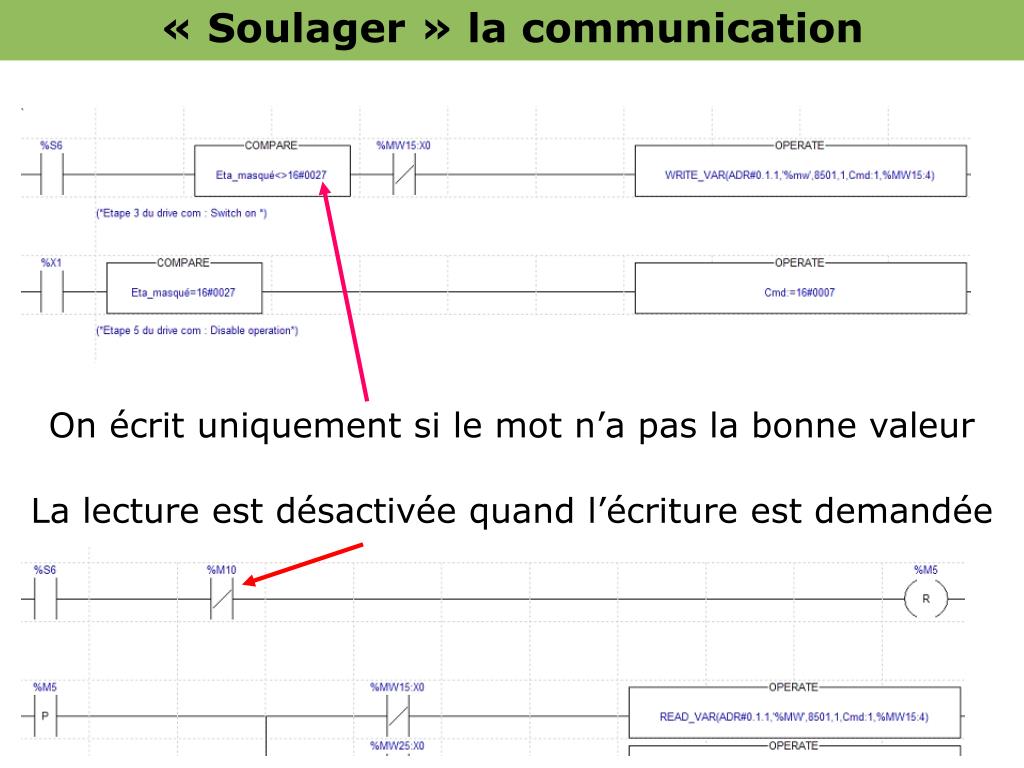

  15. « Soulager » la communication On écrit uniquement si le mot n’a pas la bonne valeur La lecture est désactivée quand l’écriture est demandée

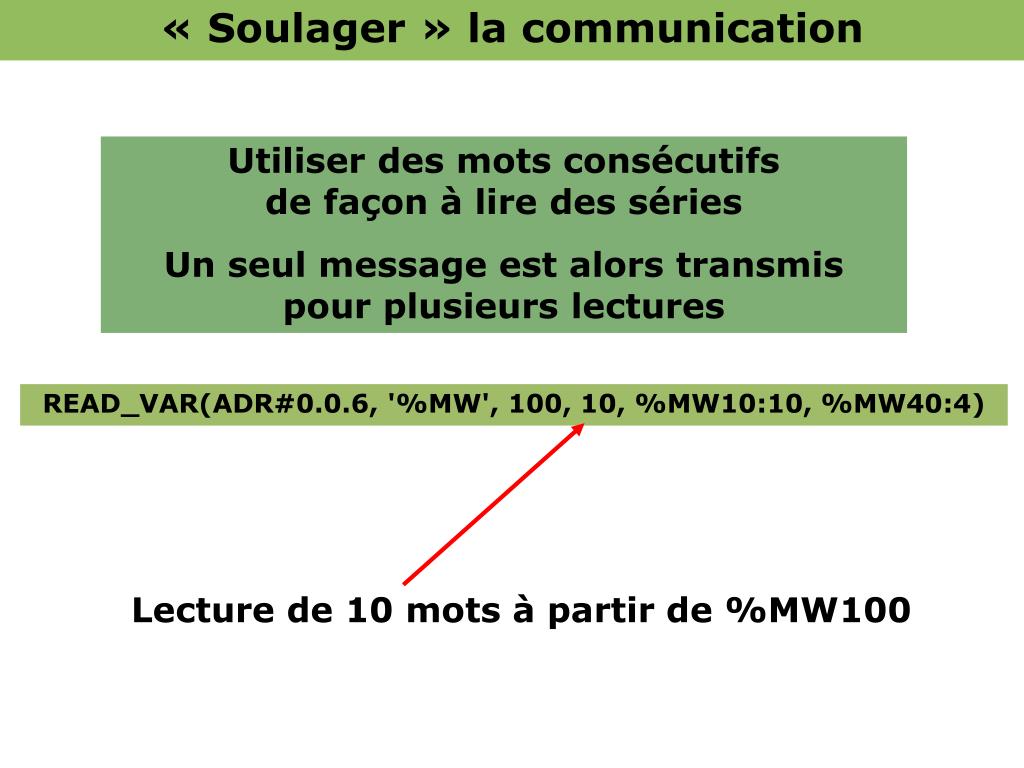

  16. « Soulager » la communication Utiliser des mots consécutifsde façon à lire des séries Un seul message est alors transmis pour plusieurs lectures READ_VAR(ADR#0.0.6, '%MW', 100, 10, %MW10:10, %MW40:4)‏ Lecture de 10 mots à partir de %MW100

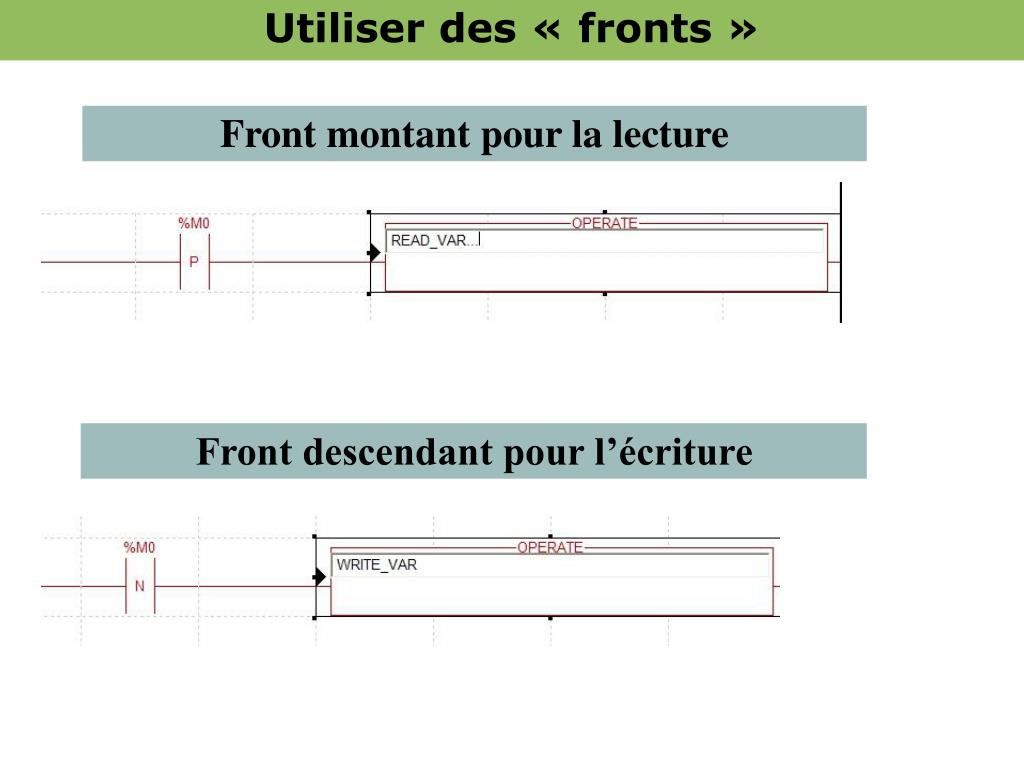

  17. Utiliser des « fronts » Front montant pour la lecture Front descendant pour l’écriture

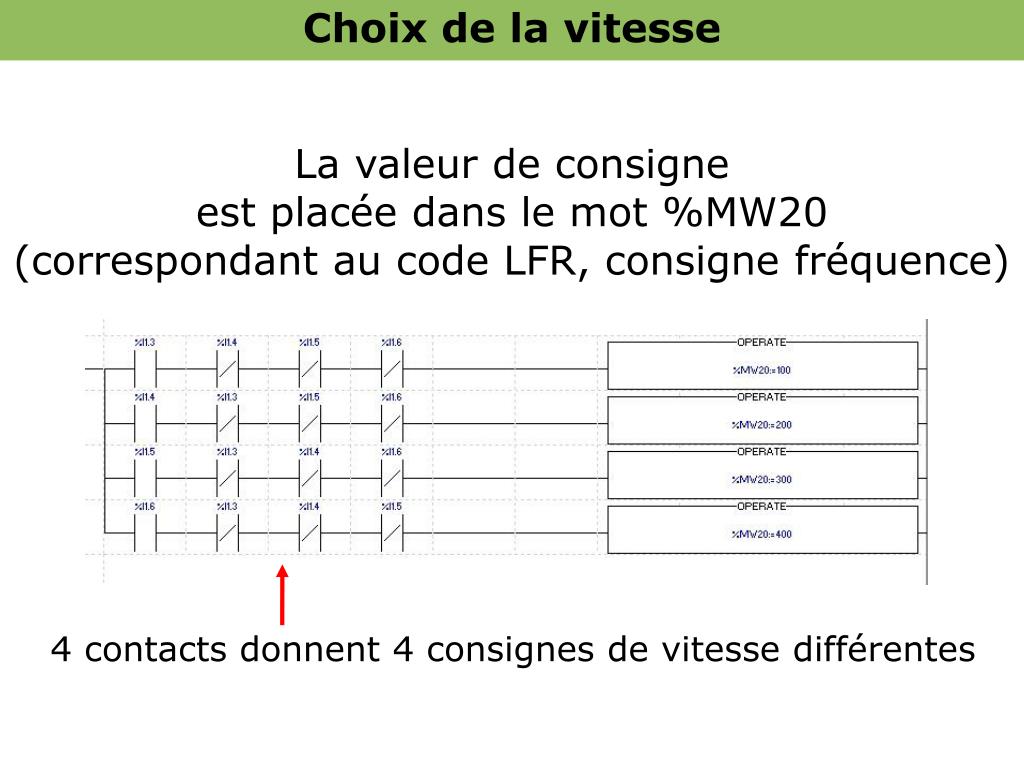

  18. Choix de la vitesse La valeur de consigne est placée dans le mot %MW20 (correspondant au code LFR, consigne fréquence)‏ 4 contacts donnent 4 consignes de vitesse différentes

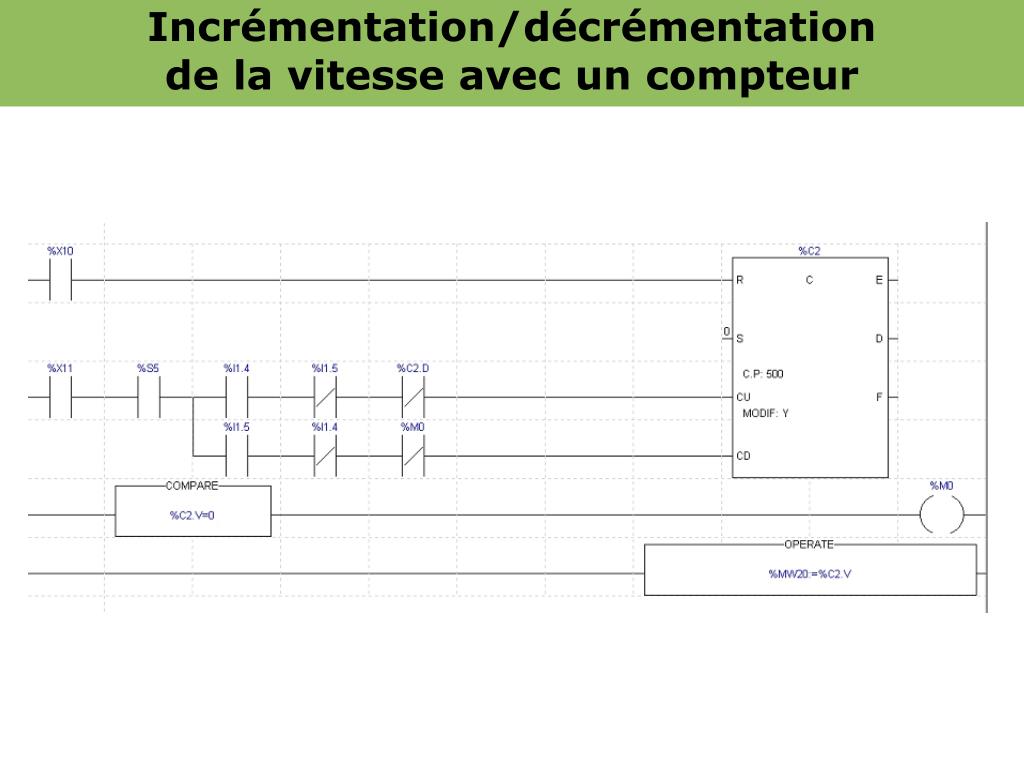

  19. Incrémentation/décrémentationde la vitesse avec un compteur

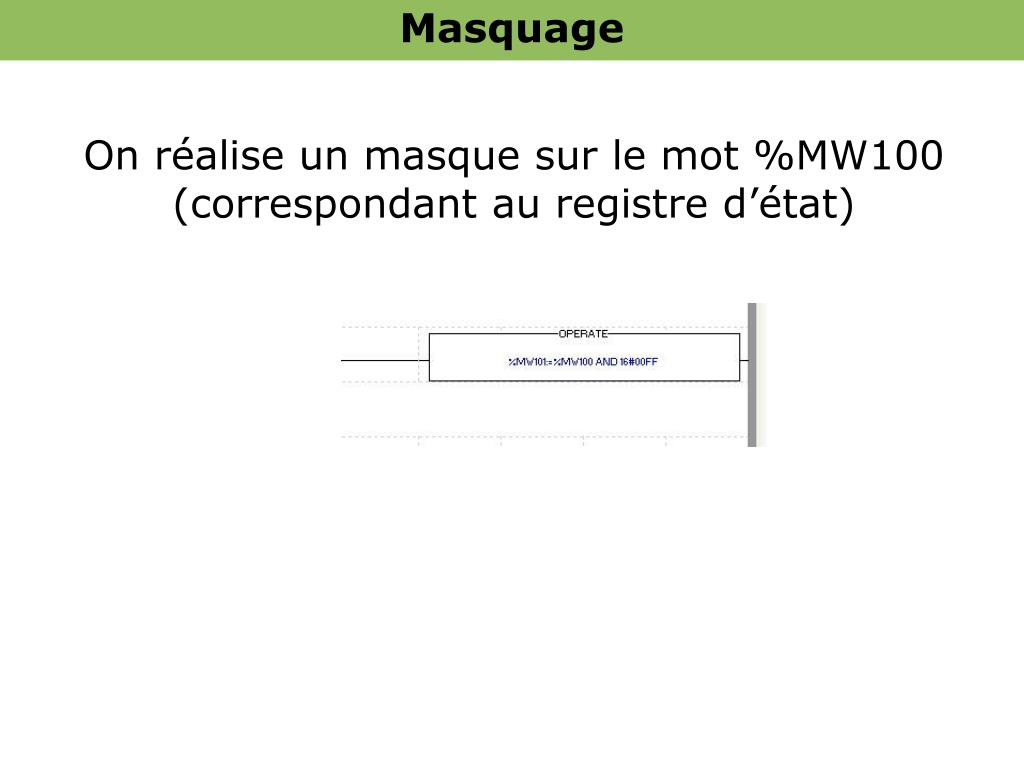

  20. Masquage On réalise un masque sur le mot %MW100 (correspondant au registre d’état)‏

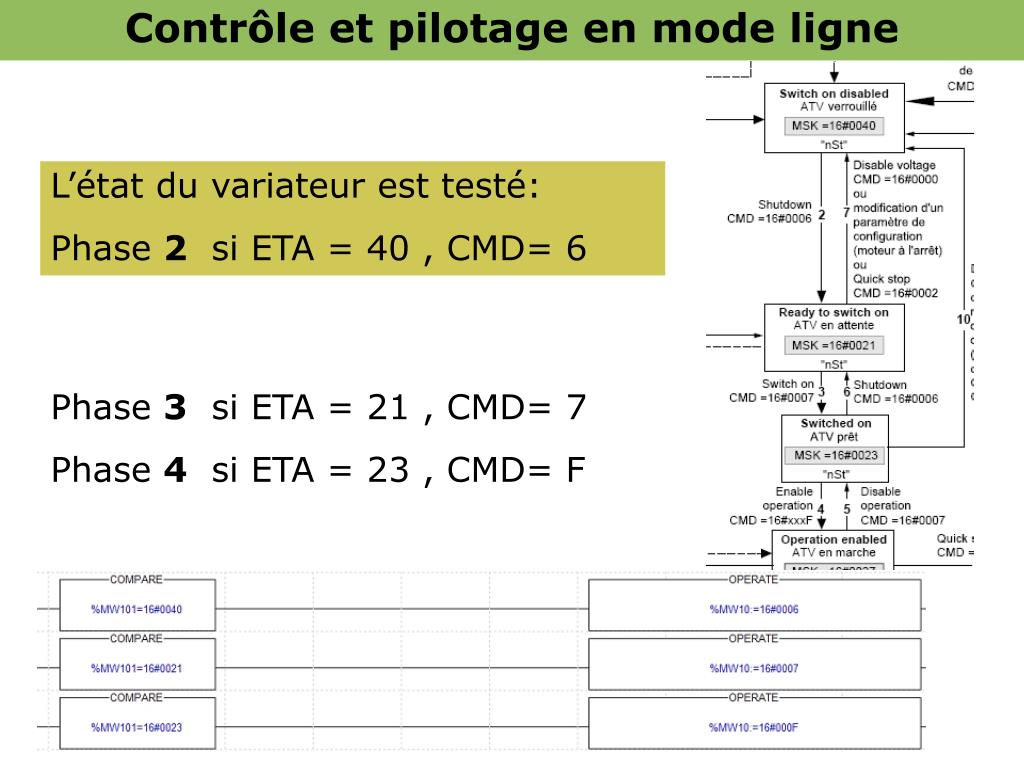

  21. Contrôle et pilotage en mode ligne L’état du variateur est testé: Phase 2 si ETA = 40 , CMD= 6 Phase 3 si ETA = 21 , CMD= 7 Phase 4 si ETA = 23 , CMD= F
