Presentation Transcript


Origens

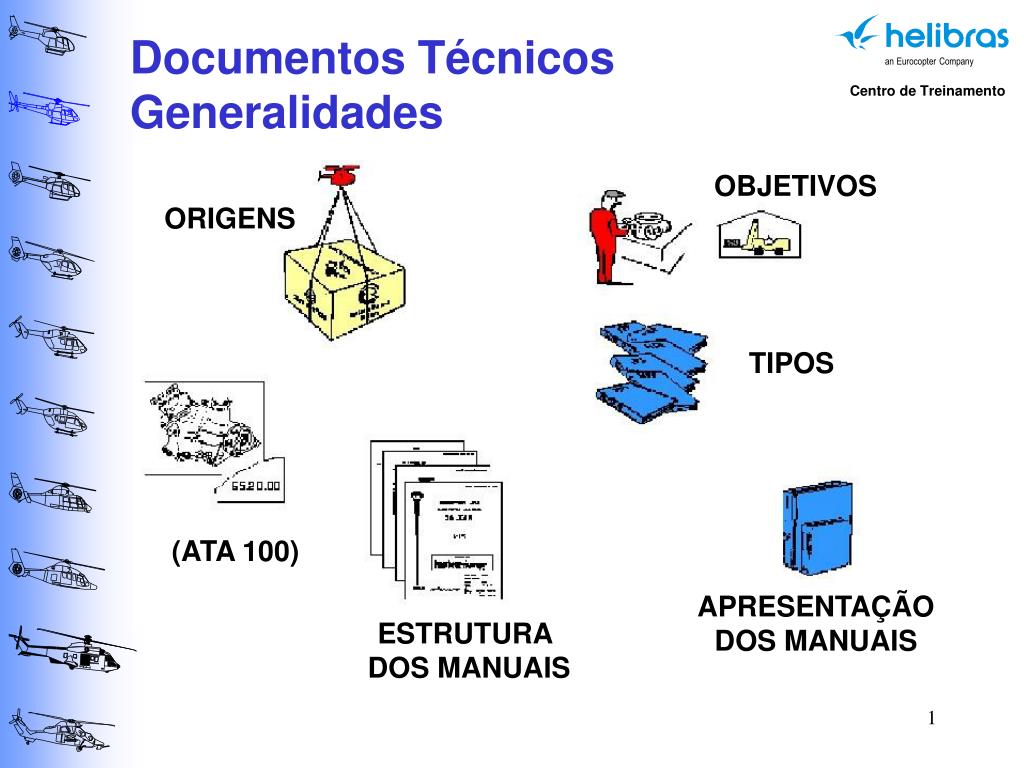

Documentos Técnicos

Generalidades

OBJETIVOS

ORIGENS

TIPOS

(ATA 100)

APRESENTAÇÃO DOS MANUAIS

ESTRUTURA

DOS MANUAIS


Origens

ORIGEM DA DOCUMENTAÇÃO TÉCNICA

FABRICANTE DE HELICÓPTERO

FABRICANTES DE EQUIPAMENTOS

FABRICANTES DE MOTORES


Origens

  • OBJETIVOS DA DOCUMENTAÇÃO

  • Transmitir aos operadores os conhecimentos necessários para:

  • Compreender a estrutura dos manuais.

  • Localizar de maneira rápida e eficiente as informações necessárias à realização de suas tarefas.

  • Organizar os manuais em função da finalidade de cada um de modo a facilitar sua busca e utilização.

  • Proceder a sua atualização correta em tempo hábil.


Origens

OBJETIVOS - CONTINUAÇÃO

  • Assegurar o emprego correto e a disponibilidade para vôo dos helicópteros.

  • Guiar os técnicos nas suas atividades.

  • Comunicar informações referentes a segurança, falhas, desgastes e modificações.

  • Formar e reciclar os técnicos assegurando a manutenção e operação das aeronaves.

  • Identificar peças e ferramentas.


Origens

TIPOS DE DOCUMENTOS

MANUTENÇÃO M

APROVISIONAMENTO I

OPERAÇÃO P

INSTRUÇÃO T

ESPECIAL S


Origens

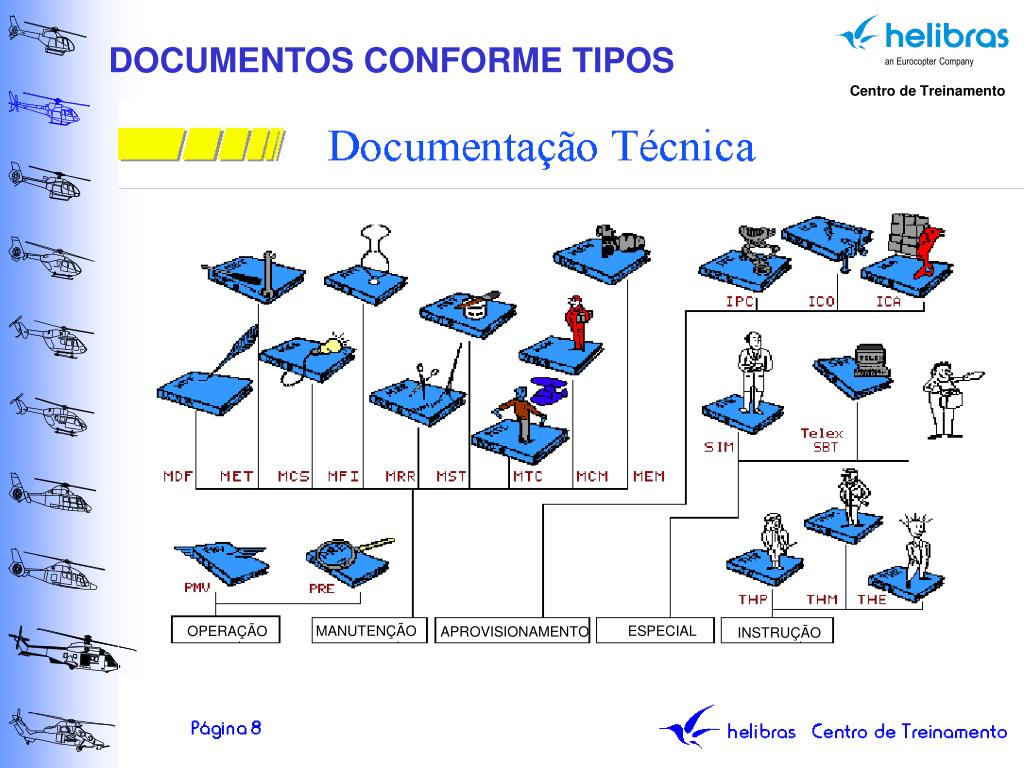

DOCUMENTOS CONFORME TIPOS

MANUTENÇÃO

ESPECIAL

OPERAÇÃO

APROVISIONAMENTO

INSTRUÇÃO


Origens

OPERAÇÃO: P

ORIGEM: FABRICANTE DE HELICÓPTEROS

MANUAL DE VÔO - PMV

PROGRAMA RECOMENDADO

DE MANUTENÇÃO - PRE


Origens

MANUAL DE VÔO (PMV)

O Manual de Vôo reúne as informações necessárias a um piloto qualificado, para assegurar a condução correta da aeronave.

Este manual foi elaborado segundo o documento “Recommended format for Flight Manuals” emitido pelo “H.A.A. Savety Committee” em Maio de 1977.

MANUAL DE VÔO BÁSICO

APROVADO PELOS ÓRGÃOS AERONÁUTICOS HOMOLOGADORES DE VÁRIOS PAÍSES (AERONAVES CIVIS).

NO BRASIL: CÓDIGO “G” (CTA)

MANUAL DE VÔO COMPLEMENTAR

NÃO SUJEITO A APROVAÇÃO.

OS DOIS DEVEM ESTAR PERMANENTEMENTE A BORDO DA AERONAVE.


Origens

  • LIMITAÇÕES

    • Limitações Operacionais

    • Placas e Marcações

  • PROCEDIMENTOS DE EMERGÊNCIA

    • Procedimentos de Emergência

    • Panes nos Sistemas

    • Painel de Alarme e Buzina

  • PROCEDIMENTOS NORMAIS

    • Procedimentos Operacionais

    • Verificações de Potência do Motor

  • DESEMPENHOS

    • Envelope de Vento Demonstrado

    • Calibração do Velocímetro

    • Envelope Altura-Velocidade

    • Desempenho em Vôo Pairado DES e FES

    • Razão de Subida

    • Níveis de Ruídos

  • SUPLEMENTOS

MANUAL BÁSICO -

APROVADO (*)

(*) AERONAVES CIVIS


Origens

  • GENERALIDADES

    • Características Gerais

    • Símbolos e Tabelas de Conversão

  • DESEMPENHOS COMPLEMENTARES

    • Influência dos Equipamentos sobre o Desempenho

    • Dados de Vôo Cruzeiro Recomendado

    • Consumo de Combustível, Autonomia e Alcance

  • PESO E BALANCEAMENTO

    • Pesagem e Cálculo do CG

  • DESCRIÇÃO E SISTEMAS

    • Posto de Pilotagem

    • Motor, Rotores, Comandos de Vôo, Sistemas: Combustível, Hidráulico, Elétrico, Anemobarométrico, iluminação e Ar Condicionado

  • MANUTENÇÃO

    • Manuseio no Solo

    • Instruções de Manutenção

    • Programa de Ensaio

    • Inspeções Diárias (BFF, TA, ALF)

  • SUPLEMENTOS OPERACIONAIS

MANUAL

COMPLEMENTAR

(NÃOSUJEITO A

APROVAÇÃO)


Origens

PROGRAMA RECOMENDADO

DE MANUTENÇÃO (PRE)

APRESENTA O CONJUNTO DE OPERAÇÕES DE MANUTENÇÃO A SER REALIZADAS PELO OPERADOR:

ESPECIFICA AS OPERAÇÕES E LIMITAÇÕES MANDATÓRIAS PARA GARANTIR A AERONAVEGABILIDADE DA AERONAVE


Origens

PROGRAMA RECOMENDADO DE MANUTENÇÃO (PRE)

  • 05.00.00: Classificação das informações, definições de manutenção, condições particulares de operação, tolerâncias, glossário, instruções para utilização do manual e compatibilidade / incompatibilidade de instalação dos opcionais.

  • 05.10.00: PERIODICIDADES:

    • Tempo Limite de Funcionamento (OTL)

    • Tempo Limite entre Revisões (TBO)

    • MONITORAMENTO DE COMPONENTES (FME)

    • TRANSFERÊNCA DE COMPONENTES ENTRE VERSÕES

    • TEMPO LIMITE DE UTILIZAÇÃO DE MATERIAIS COM

    • PRAZO DE VALIDADE (Mangueiras em elastômero)


Origens

05.20.00: OPERAÇÕES DE MANUTENÇÃO - PERIODICIDADES

Conjunto de operações de manutenção a efetuar independentemente da condição de emprego do helicóptero. Inclui a verificação dos componentes “OC” (05.10) e as inspeções de aeronavegabilidade (05.99/98)

05.20.01: Apresenta as operações de manutenção periódica classificadas conforme ATA 100 (Capítulo / Seção).

05.20.02: Apresenta as operações de manutenção periódica classificadas por periodicidade (horas de funcionamento, tempo calendárico, ciclos de utilização).

Possibilita a organização da manutenção em inspeções.

05.20.03: Apresenta as operações de manutenção não periódicas (Ex.: após troca de componente).

Classificadas por ATA 100 (Capítulo / Seção).


Origens

  • 05-98 / 05-99 (*): LIMITAÇÕES DE AERONAVEGABILIDADE

  • Apresenta uma lista dos elementos (peças ou conjuntos) sujeitos a uma ou mais limitações de aeronavegabilidade e define estas limitações.

    • Limite de Vida (SLL): em horas, em ciclos e em horas ou ciclos

    • Monitoramento (CHK)

    • Informações particulares diversas

  • (*) 05.98 - Aeronaves militares

  • 05.99 - Aeronaves civis


Origens

IDENTIFICAÇÃO

(ATA 100)


Origens

IDENTIFICAÇÃO DOS MANUAIS

  • Os manuais e os sistemas são identificados de acordo com as especificações da ATA 100.

  • Estas especificações, estabelecidas pela AIR TRANSPORT ASSOCIATION OF AMERICA, permitem aos fabricantes e aos usuários, organizar as informações de forma padronizada.

  • Os manuais organizados segundo a ATA 100 são:

  • Manuais de Manutenção;

  • Manuais de Identificação.

Capítulo ou Sistema

Seção ou Subsistema

Subseção ou Subsistema

Numeração

ATA 100

Assunto ou instalação, equipamento, componente

Numeração comum a todos os itens da especificação

Numeração específica

a cada fabricante


Origens

EXEMPLO: NUMERAÇÃO DAS PÁGINAS DA INSTALAÇÃO

FAROL DE POUSO ESCAMOTEÁVEL

Identificação dos capítulos/sistemas

Corresponde a um sistema considerado no seu conjunto

Sistemas da Célula

20Técnicas correntes

21Ar condicionado / aquecimento /ventilação

22Piloto automático

23Rádiocomunicação

24Sistema Elétrico

25Equipamentos e acessórios

26Proteção contra-incêndio

28Sistema de combustível

29Geração hidráulica

30Proteção contra gelo e chuva

31Sistemas de indicação e registro

32Trem de pouso

33Iluminação

34Navegação

35Oxigênio

36Sistema pneumático

39Painéis elétricos e eletrônicos

46Armamento

47Sistema eletrônico do armamento


Origens

IDENTIFICAÇÃO DAS SEÇÕES / SUB-SISTEMAS

Corresponde a

um sub-sistema considerado no

seu conjunto

Iluminação

00Geral

10Posto de pilotagem

20Compartimento de passageiros

30Compartimento de carga

40Exterior

50Iluminação de emergência


Origens

IDENTIFICAÇÃO DAS SUBSEÇÕES / SUBSISTEMAS

Corresponde a

um subsistema considerado no

seu conjunto.

Este número é atribuído pelo fabricante

Iluminação

Exterior

1Luzes de Posição

2Luzes anticolisão

3Farol de pouso

4Luzes de formação

5Farol de busca


Origens

IDENTIFICAÇÃO DOS ASSUNTOS / EQUIPAMENTOS

Corresponde a uma instalação ou a um equipamento

Iluminação

Exterior

01Escamoteável “Teleflex”

02Escamoteável “Grelhas”

03Fixo

04. . .

05. . .

Farol de pouso


Origens

IDENTIFICAÇÃO DOS CARTÕES DE TRABALHO

Ex: Remoção - Instalação do farol

Ordenação segundo a natureza da informação

Iluminação

Exterior

Farol de pouso

200Operações de manutenção

300Manutenção corrente

400Remoção / instalação

500Regulagens / testes

600Inspeção / verificação

700Reparos

800Revisão

900Estocagem

Escamoteável “Teleflex”

MET

MRR

MRV

MST


Origens

EXEMPLO DE NUMERAÇÃO:

Manual de Descrição e Funcionamento (MDF)

Instalação farol de pouso escamoteável


Origens

ORIGEM : FABRICANTES DE

MOTORES

MANUTENÇÃO M

ORIGEM : FABRICANTES DE

EQUIPAMENTOS

MANUAL DE MANUTENÇÃO

MANUAL DE MANUTENÇÃO

DE EQUIPAMENTOS

ORIGEM: : FABRICANTE DE

HELICÓPTEROS

MANUAL DE FALHAS E

DIAGNÓSTICOS

MANUAL DE MANUTENÇÃO

MANUAL DE CIRCUITOS

E ESQUEMAS

MANUAL DE DESCRIÇÃO

E FUNCIONAMENTO

MANUAL DE TÉCNICAS

CORRENTES

MANUAL DE ESTOCAGEM

MANUAL DE REPAROS


Origens

MANUAL DE DESCRIÇÃO

E FUNCIONAMENTO (MDF)

APRESENTA A DESCRIÇÃO E O PRINCÍPIO DE FUNCIONAMENTO DA AERONAVE E DE SEUS VÁRIOS SISTEMAS.

DIVISÃO : CONFORME ATA 100

CAPÍTULO / SEÇÃO / ASSUNTO

DIVIDE-SE EM:

- BÁSICO

- PERSONALIZADO


Origens

MANUAL DE DESCRIÇÃO E FUNCIONAMENTO (MDF)

SUMÁRIO:

CAP. 00 - UM GUIA PARA A DOCUMENTAÇÃO TÉCNICA

CAP. 06 - DIMENSÕES E PARTES

CAP. 07 - LEVANTAMENTO E IÇAMENTO

CAP. 08 - NIVELAMENTO E PESAGEM

CAP. 10 - ESTACIONAMENTO E MANUTENÇÃO

. .

. .

. .

..

CONFORME ATA 100


Origens

MANUAL DE CIRCUITOS E ESQUEMAS (MCS)

APRESENTA, PARA AS INSTALAÇÕES ELÉTRICAS E ELETRÔNICAS, OS DIAGRAMAS ELÉTRICOS E AS POSIÇÕES DOS SEUS PRINCIPAIS COMPONENTES. APRESENTA TAMBÉM CODIFICAÇÃO DAS CABLAGENS, SIMBOLOS UTILIZADOS, IDENTIFICAÇÀO DE COMPONENTES, LOCALIZAÇÃO, CAPACIDADE DE FUSÍVEIS, ETC.

DIVISÃO : CONFORME ATA 100 (CAP / SEÇ / AS)

  • DIVIDE-SE EM:

  • BÁSICO

  • PERSONALIZADO


Origens

MANUAL DE CIRCUITOS E ESQUEMAS (MCS)

PARTICULARIDADES

CAP. 00.10.00 -CODIFICAÇÃO DE CABLAGENS

- REDE / CIRCUITO / SEÇÃO / COMPONENTE /

CONEXÕES

Ex.: LK 23 NE / 4 ALFA / 13 N

CAP. 00.10.10 -SÍMBOLOS UTILIZADOS

CAP. 00.20.00-RELAÇÃO DOS COMPONENTES X LOCALIZAÇÃO NO MANUAL (CAP/SEC/ASS)

CAP. 39.00.00 -CONSOLE E PAINEIS

(BOTÕES / FUSÍVEIS / DISJUNTORES)


Origens

MANUAL DE FALHAS E DIAGNÓSTICOS (MFI)

(TROUBLE SHOOTING)

APRESENTA AS INFORMAÇÕES NECESSÁRIAS À LOCALIZAÇÃO DE PANES E DETERMINAÇÃO DE AÇÕES CORRETIVAS PARA SANÁ-LAS.

- PANE

- INDICAÇÃO

- POSSÍVEL CAUSA

- AÇÃO CORRETIVA

DIVISÃO : CONFORME ATA 100

(CAP / SEÇ / ASS)

  • DIVIDE-SE EM:

  • BÁSICO

  • PERSONALIZADO


Origens

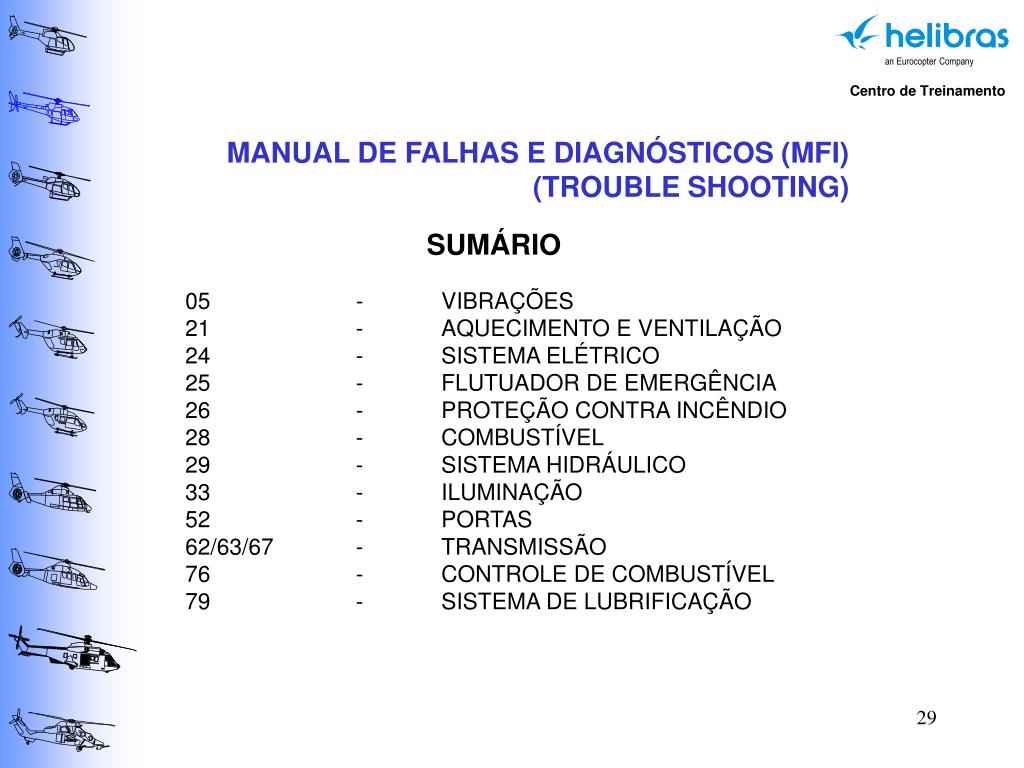

MANUAL DE FALHAS E DIAGNÓSTICOS (MFI)

(TROUBLE SHOOTING)

SUMÁRIO

05-VIBRAÇÕES

21- AQUECIMENTO E VENTILAÇÃO

24-SISTEMA ELÉTRICO

25- FLUTUADOR DE EMERGÊNCIA

26- PROTEÇÃO CONTRA INCÊNDIO

28-COMBUSTÍVEL

29- SISTEMA HIDRÁULICO

33-ILUMINAÇÃO

52- PORTAS

62/63/67-TRANSMISSÃO

76-CONTROLE DE COMBUSTÍVEL

79-SISTEMA DE LUBRIFICAÇÃO


Origens

MANUAL DE MANUTENÇÃO (MET)

DESCREVE AS OPERAÇÕES DE INSPEÇÃO, REGULAGEM, AJUSTE,

REMOÇÃO, INSTALAÇÃO, ENSAIO,...

ESTAS OPERAÇÕES SÃO REALIZÁVEIS NO HELICÓPTERO IN LOCO E PODEM ESTAR RELACIONADAS AO PRE (PROGRAMA RECOMENDADO DE MANUTENÇÃO).

DIVISÃO : CONFORME ATA 100


Origens

MANUAL DE MANUTENÇÃO (MET)

200-299: MANUTENÇÃO OPERACIONAL

300-399: MANUTENÇÃO CORRENTE

400-499: REMOÇÃO - INSTALAÇÃO

500-599: REGULAGENS - ENSAIOS

600-699: INSPEÇÃO - VERIFICAÇÃO


Origens

MANUAL DE MANUTENÇÃO (MET)

  • GENERALIDADES SOBRE A AERONAVE

  • 00 - Introdução

  • 05 - Inspeções de manutenção

  • 06 - Dimensões - Implantação

  • 07 - Levantamento e içamento

  • 08 - Nivelamento - Pesagem - Alinhamento

  • 09 - Reboque e rolagem

  • 10 - Estacionamento e amarração

  • 11 - Plaquetas e marcações

  • 12 - Manutenção corrente


  • Origens

    MANUAL DE MANUTENÇÃO (MET)

    • SISTEMAS DA CÉLULA

    • 20 - Técnicas correntes

    • 21 - Ar condicionado

    • 22 - Piloto automático

    • 23 - Radiocomunicação

    • 24 - Geração elétrica

    • 25 - Equipamentos e acessórios

    • 26 - Proteção contra incêndio

    • 28 - Combustível

    • 29 - Geração hidráulica

    • 30 - Proteção contra agentes externos

    • 31 - Sistemas de indicação e de registro

    • 32 - Trem de pouso

    • 33 - Iluminação

    • 34 - Navegação

    • 36 - Sistema pneumático

    • 39 - Painéis elétricos e eletrônicos

    • 46 - Armamento

    • 47 - Eletrônica de armamento


    Origens

    MANUAL DE MANUTENÇÃO (MET)

    • ESTRUTURA

    • 51 - Estruturas - Técnicas correntes

    • 52 - Portas e aberturas

    • 53 - Fuselagem

    • 55 - Empenagem

    • ROTORES

    • 60 - Rotores - Técnicas correntes

    • 62 - Rotor principal

    • 63 - Acionamento do Rotor principal

    • 64 - Rotor traseiro

    • 65 - Acionamento do Rotor traseiro

    • 66 - Dobragem das pás e do pilone

  • 67 - Comandos dos Rotores


  • Origens

    MANUAL DE MANUTENÇÃO (MET)

    • GRUPO MOTOPROPULSOR (GTM)

    • 70 - Motor - Técnicas correntes

    • 71 - Grupo motopropulsor

    • 72 - Motor

    • 73 - Sistema de combustível e comandos

    • 74 - Ignição

    • 75 - Ar

    • 76 - Comandos do motor

    • 77 - Controle dos motores

    • 78 - Escapamento

    • 79 - Lubrificação

    • 80 - Partida


    Origens

    MANUAL DE REPAROS (MRR)

    APRESENTA AS OPERAÇÕES DE RECONDICIONAMENTO APÓS VERIFICAÇÃO (PROGRAMADA OU NÃO). ESTAS OPERAÇÕES PODEM SER EXECUTADAS NA AERONAVE IN LOCO OU EM OFICINA AUTORIZADA.

    CARTÕES DE TRABALHO:

    DE 701 A 799


    Origens

    MANUAL DE REPAROS (MRR)

    PARTICULARIDADES:

    VOLUME1:

    IDENTIFICAÇÃO DE MATERIAIS E TRATAMENTOS DE PROTEÇÃO.

    (FORMATO A4 - CAP / SEC / ASS)

    DEMAIS VOLUMES:

    PROCEDIMENTOS DE REPARO OU DE SUBSTITUIÇÃO.

    (FORMATO A5 - CAP / SEC / ASS / CT)

    - 700 A 725: SUBSTITUIÇÃO DE COMPONENTES (CAP. 60: INSTRUÇÕES GERAIS)

    - 726 A 750: FOLGAS E TOLERÂNCIAS

    - 751 A 760: TESTES (CAP. 60: PROCESSOS GERAIS)

    - 761 A 770: REPAROS DE PÁS (CAP. 60: PROCESSOS GERAIS)

    - 771 A 789: REPAROS DE COMPONENTES


    Origens

    MANUAL DE TÉCNICAS CORRENTES (MTC)

    APRESENTA AS INFORMAÇÕES DE “KNOW-HOW” E DE CONHECIMENTOS GERAIS UTILIZÁVEIS NA DISPONIBILIZAÇÃO PARA O VÔO E COMPREENDE:

    MANUTENÇÃO, INSPEÇÕES, REPAROS PADRÃO,

    RECOMENDAÇÕES TÉCNICAS E DE SEGURANÇA, CONDIÇÕES DE ESTOCAGEM, ESPECIFICAÇÕES, ETC.

    DIVISÃO: CAP. 20

    APLICÁVEL A TODOS OS HELICÓPTEROS.


    Origens

    MANUAL DE TÉCNICAS CORRENTES (MTC)

    01- Produtos diversos utilizados em helicópteros

    Graxas - Óleos - Compostos de proteção - Fluídos hidráulicos - Combustível - Selantes - Utilização de águas - Seleção de materiais.

    02- Procedimentos gerais aplicáveis em manutenção e reparos

    Montagem de conexões hidráulicas - Instalação de cablagens elétricas Tratamento térmico das ligas de alumínio - Rebitagem - Montagem - Travamento - Imobilização - Metalização - Substituição de elementos da estrutura - Ensaios por líquido penetrante e por magnetoscopia - Verificação de rolamentos.

    03- Reparos padrão

    Instruções gerais aplicáveis a reparos - Substituição de elementos (rebites, porcas-flange, etc) - Riscos / Trincas / Perfurações - Reparos estruturais - Reparos de materiais compostos - Reparos de antiderrapantes.


    Origens

    MANUAL DE TÉCNICAS CORRENTES (MTC)

    04- Limpeza - Proteção - Pintura

    Limpeza de peças - Decapagem - Prevenção e tratamento contra a corrosão - Tratamento de superfícies antes da pintura - Método de aplicação de tintas - Tratamento de superfícies para aplicação de produtos lubrificantes.

    05- Vedação

    Regras gerais aplicadas à vedação - Produtos de vedação utilizados em reparos estruturais ou em conjuntos mecânicos.

    06- Colagem

    Colagem por adesivos - Utilização de araldites e colagem de tecidos de fibra de vidro - Utilização de misturas - Características dos produtos.


    Origens

    MANUAL DE TÉCNICAS CORRENTES (MTC)

    07- Manutenção

    Manutenção da aeronave na oficina ou no solo com o rotor girando.

    Instruções de segurança:

    - para a aeronave estacionada em oficina durante a troca de elementos

    - para operações de retirada de gelo antes da decolagem e intervenção na bateria.

    Instruções técnicas aplicáveis em manutenção e reparos

    Vazamento de óleo - Intervenção no sistema hidráulico - Alimentação externa.

    08- Monitoramento periódico facultativo - Verificações sistemáticas

    - Óleos de lubrificação; bombas hidráulicas, bancos hidráulicos.

    - Regras gerais aplicáveis na manutenção e reparos da aeronave e acompanhamento das FME.

    - Poluição orgânica do combustível: monitoração, detecção e intervenção.


    Origens

    MANUAL DE TÉCNICAS CORRENTES (MTC)

    09- Estocagem - Embalagem

    - Produtos de estocagem a curto e longo prazo.

    - Estocagem de aeronaves (conceitos e períodos).

    - Estocagem de mangueiras em elastômero e teflon.

    - Estocagem de pneus.

    - Métodos de acondicionamento e embalagem de materiais aeronáutico, equipamentos giroscópicos e rolamentos.

    60- Técnicas correntes para pás

    - Generalidades sobre produtos a utilizar em reparos.

    -Instruções gerais - Reparos comuns - Operações de verificação e proteção.


    Origens

    MANUAL DE ESTOCAGEM (MST)

    APRESENTA OS MÉTODOS DE ESTOCAGEM E DE CONDICIONAMENTO PARA CURTO, MÉDIO E LONGO PRAZO DA AERONAVE COMPLETA E DOS SEUS COMPONENTES PRINCIPAIS (CABEÇAS, ROTORES, CAIXAS DE TRANSMISSÃO, ETC ...)

    DIVISÃO : CONFORME ATA 100

    CAPÍTULO/SEÇÃO/ASSUNTO

    CARTÕES DE TRABALHO:

    DE 900 A 999


    Origens

    MANUAL DE ESTOCAGEM (MST)

    SUMÁRIO:

    CAP. 10-ESTOCAGEM DA AERONAVE

    CAP. 62- ROTOR PRINCIPAL

    CAP. 63- ACIONAMENTO DO ROTOR PRINCIPAL

    CAP. 64-ROTOR TRASEIRO

    CAP. 65-ACIONAMENTO DO ROTOR TRASEIRO


    Origens

    MANUAL DE MANUTENÇÃO DE EQUIPAMENTOS (MCM)

    É UMA COLEÇÃO DE MANUAIS ELABORADOS PELOS FABRICANTES DE EQUIPAMENTOS DA AERONAVE (BÁSICOS OU OPCIONAIS).

    CADA MANUAL CONTÉM BASICAMENTE AS INFORMAÇÕES DE:

    - DESCRIÇÃO/OPERAÇÃO,

    - MANUTENÇÃO,

    - REPOSIÇÃO DE PEÇAS.

    DIVISÃO: CONFORME ATA 100

    CAP / SEÇ / Nº DEFINIDO PELO FAB.

    O “STATUS” DE REVISÃO E A VALIDADE DOS CAPÍTULOS ESTÃO DEFINIDOS NA “LISTA DE DOCUMENTOS DE EQUIPAMENTOS (JOB)” .

    (ACESSO POR: P/N, FABRICANTE OU CAPÍTULO ATA 100).


    Origens

    MANUAL DE REVISÃO (MRV)

    APRESENTA AS INFORMAÇÕES PARA A EXECUÇÃO DE REVISÃO DE CONJUNTOS DINÂMICOS:

    - CAIXAS DE TRANSMISSÃO,

    - MASTRO,

    - CABEÇA DO ROTOR, ETC.

    DIVISÃO : CONFORME ATA 100

    CARTÕES DE TRABALHO:

    DE 800 A 899

    DIFUSÃO RESTRITA A OFICINAS HOMOLOGADAS PELA EUROCOPTER.

    MRV

    MRV


    Origens

    APROVISIONAMENTO

    ORIGEM : FABRICANTE DE HELICÓPTEROS

    CATÁLOGO ILUSTRADO DE FERRAMENTAS - ICO

    CATÁLOGO ILUSTRADO

    DE PEÇAS - IPC

    CATÁLOGO COMPLEMENTAR

    DE APROVISIONAMENTO - ICA


    Origens

    CATÁLOGO ILUSTRADO DE PEÇAS (IPC)

    Apresenta a identificação (P/N), a localização e a figura ilustrada de todos os componentes removíveis susceptíveis de utilização nas operações de manutenção.

    • Permite também:

    • Conhecer a condição da aeronave quando da entrega,

    • Determinar todos os itens disponíveis como sobressalentes,

    • Apresentar a ilustração destes itens,

    • Auxiliar o operador:

    • - na solicitação;

    • - no aprovisionamento;

    • - na identificação das partes que constituem a aeronave;

    • - na identificação dos itens novos ou modificados;

    • - na gestão dos estoques de sobressalentes.


    Origens

    CATÁLOGO ILUSTRADO DE PEÇAS (IPC)

    PARTICULARIDADES:

    00.10.00 - INFORMAÇÕES GERAIS

    00.15.00 - ABREVIAÇÕES USADAS NO MANUAL

    (EX: MOD, MP/N, NSM, E, E1, FSCM, NHA, ALM, .......)

    00.20. - DESCRIÇÃO DO MANUAL

    .10 - Explicação sobre a decomposição de conjuntos em seus componentes, segundo a ordem de montagem.

    .20 - Explicação detalhada das informações.

    .30 - Explicação detalhada para localização de um item cujo número é desconhecido.

    .40 - Explicação detalhada para a localização de um item com: MP/N ou NSM ou Item elétrico.

    .50 - Explicação ilustrada do índice de referências dos fabricantes.


    Origens

    CATÁLOGO ILUSTRADO DE PEÇAS (IPC)

    PARTICULARIDADES:

    01.00.00 - ÍNDICE ALFANUMÉRICO (ORDENADO POR MP/N)

    01.50.00 - ÍINDICE ALFANUMÉRICO (ORDENADO POR NSM)

    02.00.00 - ÍNDICE ALFANUMÉRICO PARA EQUIPAMENTOS (ORDENADO POR MP/N)

    02.50.00 - ÍNDICE ALFANUMÉRICO PARA EQUIPAMENTOS (ORDENADO POR P/N EC)

    05.00.00 - ÍNDICE DE ITENS ELÉTRICOS (CRUZAMENTO COM MCS)

    06.00.00 - ÍNDICE DE FABRICANTES (ORDENADO POR CÓDIGO)

    06.50.00 - ÍNDICE DE FABRICANTES ( POR ORDEM ALFABÉTICA)

    07.00.00 - TABELA DE CORRESPONDÊNCIA DE CONJUNTOS MECÂNICOS (ANTIGA X NOVA REFERÊNCIA)


    Origens

    CATÁLOGO DE ILUSTRADO DE FERRAMENTAS (ICO)

    Apresenta as ferramentas específicas utilizadas para a manutenção de um helicóptero.

    • PERMITE:

    • - Aprovisionar,

    • - Preservar e estocar,

    • - Conhecer as características técnicas, a função e a forma de utilização das ferramentas.

    • COMPREENDE:

    • - A introdução (apresentando o método de consulta),

    • - A relação das referências,

    • - A nomenclatura para a ferramenta em questão com informações sobre a função, utilização, restrições de validade, etc. ...

    • - As ilustrações.


    Origens

    CATÁLOGO ILUSTRADO DE FERRAMENTAS (ICO)

    PARTICULARIDADES:

    00.00.10 - INTRODUÇÃO

    - Estrutura de CAP / SEC / ASS

    - Identificação das categorias de ferramentas

    - Identificação da seções / assuntos por categoria de ferramentas

    - Explicação ilustrada das informações

    - Código de efetividade aplicado à ferramentas para aplicação especial

    - Código de limitação para as ferramentas utilizadas para reparos de pás

    00.00.20 - INDICE ALFANUMÉRICO

    00.00.21 - REFERÊNCIA CRUZADA ENTRE NSM X MP/N

    00.00.22 - REFERÊNCIA CRUZADA ENTRE MP/N X NSM

    00.00.40 - RELAÇÃO DE FABRICANTES (POR CÓDIGO)

    00.41.00 - RELAÇÃO DE FABRICANTES (POR ORDEM ALFABÉTICA)


    Origens

    CATÁLOGO ILUSTRADO DE FERRAMENTAS (ICO)

    CAP. 90 -FERRAMENTAS PADRÃO

    CAP. 91- FERRAMENTAS DE USO DIÁRIO

    CAP. 92 -FERRAMENTAS UTILIZADAS EM OPERAÇÕES MENORES COM LIMITE DE DESMONTAGEM

    CAP. 93 -FERRAMENTAS UTILIZADAS EM REMOÇÃO - SUBSTITUIÇÃO - REPAROS

    CAP. 94 -FERRAMENTAS PARA ESTOCAGEM- TRANSPORTE - REPAROS DE EMERGÊNCIA

    CAP. 95 -FERRAMENTAS PARA IMOBILIZAÇÃO EM CONTAINER

    CAP. 96 -FERRAMENTAS USADAS PARA EQUIPAMENTOS OPCIONAIS

    CAP. 97 -FERRAMENTAS USADAS EM INSPEÇÃO E REPAROS DE PÁS


    Origens

    CATÁLOGO COMPLEMENTAR DE APROVISIONAMENTO (ICA)

    Permite o aprovisionamento de componentes COMUNS A TODOS OS HELICÓPTEROS DA EUROCOPTER FRANCE/HELIBRAS.

    COMPREENDE:

    Capítulo 1 - Códigos de fabricantes e endereços

    Capítulo 2 - Condições de aprovisionamento

    Capítulo 3 - Componentes normalizados e componentes standart

    Capítulo 4 - Semi-produtos e perfilados

    Capítulo 5 - Materiais não metálicos e produtos diversos


    Origens

    INFORMAÇÕES ESPECIAIS S

    ORIGEM : FABRICANTE DE HELICÓPTEROS

    CARTAS DE SERVIÇO (SLT) /

    NOTÍCIAS PARA OPERADORES (NPO)

    RELAÇÃO DE

    MODIFICAÇÕES

    (SIM)

    BOLETINS DE SERVIÇO

    (SBT / SBTH / ITEH)


    Origens

    BOLETINS DE SERVIÇO (SBT)

    Tem por objetivo informar sobre:

    - novas instruções de manutenção (inspeções / verificações) necessárias à manutenção da aeronave em condições operacionais de segurança. Estas instruções são, geralmente, resultado de análise dos incidentes encontrados em utilização, revisão ou fabricação.

    - modificações do material como solução curativa para um incidente ou como melhoria do produto. Elas podem afetar o desempenho, melhorar a segurança e a confiabilidade, facilitar a manutenção, reduzir os custos operacionais, etc.

    - procedimentos relativos à instalação de equipamentos opcionais

    APROVADO, PARA AERONAVE CIVIL, PELA AUTORIDADE AERONÁUTICA HOMOLOGADORA FRANCÊSA (DGAC) E/OU BRASILEIRA (CTA).


    Origens

    BOLETINS DE SERVIÇO (SBT)

    CLASSIFICAÇÃO Carta de Serviço 1489-00-00

    São reservados para instruções necessárias a manutenção da aeronavegabilidade/segurança da aeronave.

    ALERTA:

    BOLETIM DE SERVIÇO:

    Todas as instruções que não entram na categoria boletim de serviço alerta, serão difundidas por um boletim de serviço.

    Quando a aplicação do BS for necessária, haverá um menção recomendando sua aplicação dentro de um determinado prazo.


    Origens

    BOLETINS DE SERVIÇO (SBT)

    NUMERAÇÃO

    • BS ECF: 350 . 25 . 00 . 10 . R2

    INDICE DE REVISÃO

    Nº SEQUENCIAL NO CAPÍTULO

    00: BOLETIM DE SERVIÇO (*)

    90: INSTRUÇÃO TÉCNICA

    CAPÍTULO ATA 100

    TIPO DE AERONAVE

    (*) Após a SLT Nº 1244-00-95


    Origens

    BOLETINS DE SERVIÇO (SBT)

    NUMERAÇÃO (cont.)

    • BS/ITE HB: 350 . 25 . 100 05 . R1

    INDICE DE REVISÃO

    Nº SEQUENCIAL NO CAPÍTULO

    BS PARA MODIFICAÇÕES HELIBRAS

    CAPÍTULO ATA 100

    TIPO DE AERONAVE


    Origens

    RELAÇÃO DE MODIFICAÇÕES (SIM)

    APRESENTA:

    - A DESCRIÇÃO DA AMS;

    - OS REQUISITOS DE INCORPORAÇÃO;

    - A EFETIVIDADE (VERSÕES);

    - O DOCUMENTO RELACIONADO: BS ou SLT (QUANDO APLICÁVEL)


    Origens

    RELAÇÃO DE MODIFICAÇÕES (SIM)

    PARTICULARIDADES:

    00.00.00 - INTRODUÇÃO

    Numeração das AMS em função da parte (sistema) da aeronave.

    00.10.00 - RELAÇÃO DAS AMS EM ORDEM CRESCENTE COM O CORRESPONDENTE CAPÍTULO ATA 100

    CAP. ATA 1000 - TABELAS APRESENTANDO:

    - AMS;

    - Descrição;

    - Documentos relacionados (SBT ou SLT);

    - Requisitos de incorporação;

    - Efetividade em função da versão da aeronave


    Origens

    CARTA DE SERVIÇO

    Nº 1302-25-97

    Marignane, 20/02/1997

    CARTAS DE SERVIÇO (SLT)

    São documentos de comunicação Empresa / Operador, emitido pela EUROCOPTER, tratando de assuntos técnicos e/ou comerciais.

    Apresentam:

    - Evoluções e/ou novos produtos;

    - Lembretes de procedimentos de manutenção e/ou operação,

    - Informação geral aos operadores

    EXEMPLO DE NUMERAÇÃO:

    1302-25-97

    Ano da emissão

    Cap.. ATA 100

    Nº Seqüencial


    Origens

    NOTÍCIAS PARA OPERADORES (NPO)

    São documentos de comunicação Empresa/Operador, emitido pela HELIBRAS, tratando de assuntos técnicos e/ou comerciais.

    NPO/069.25.97

    25/02/1997

    Apresentam:

    - Evoluções e/ou novos produtos;

    - Lembrete de procedimentos de manutenção e/ou operação,

    - Informações gerais aos operadores

    EXEMPLO DE NUMERAÇÃO:

    NPO / 069 -25-97

    Ano da Emissão

    Cap.. ATA 100

    Nº Seqüencial


    Origens

    DOCUMENTAÇÃO DOS MOTORES “TURBOMECA”

    EMITIDA E ATUALIZADA PELO FABRICANTE DE MOTOR.

    COMPREENDE:

    • MANUAL DE MANUTENÇÃO (MEM)

    • CATÁLOGO ILUSTRADO DE PEÇAS DO MOTOR (CRET)

    • CATÁLOGO ILUSTRADO DE FERRAMENTAS DO MOTOR (CROT)

    • BOLETINS DE SERVIÇO (TU) (SBTT)

    • CARTAS DE SERVIÇO (SLTT)

    Os documentos estão em conformidade com as especificações ATA 100.


    Origens

    MANUAL DE MANUTENÇÃO (MEM)

    SUMÁRIO:

    00-INTRODUÇÃO

    05-TEMPOS LIMITE /VERIFICAÇÃO

    26-PROTEÇÃO CONTRA INCÊNDIO

    70-TÉCNICAS CORRENTES

    71-POTÊNCIA

    72-MOTOR

    73-SISTEMA DE COMBUSTÍVEL

    74-SISTEMA DE IGNIÇÃO

    75-SISTEMA DE AR

    77-INDICADORES DO MOTOR

    79-SISTEMA DE LUBRIFICAÇÃO

    80-SISTEMA DE PARTIDA


    Origens

    CATÁLOGO ILUSTRADO DE PEÇAS TURBOMECA (CRET)

    • INTRODUÇÃO

    • SUMÁRIO

    • PEÇAS DE REPOSIÇÃO

    • - INSPEÇÃO DE 100 HORAS

    • - INSPEÇÃO DE 500 HORAS

    • RELAÇÃO DE FABRICANTES

    • P/N X CAPÍTULO

    • FIGURAS X P/N X DESCRIÇÃO


    Origens

    CATÁLOGO ILUSTRADO DE FERRAMENTAS TURBOMECA (CROT)

    • INTRODUÇÃO

    • SUMÁRIO

    • RELAÇÃO DE FERRAMENTAS

    • - INSPEÇÃO DE 100 HORAS

    • - INSPEÇÃO DE 500 HORAS

    • RELAÇÃO DE FABRICANTES

    • P/N X CAPÍTULO

    • FIGURAS X P/N X DESCRIÇÃO


    Origens

    BOLETINS DE SERVIÇO DA TURBOMECA (SBTT)

    RELAÇÃO DE MODIFICAÇÕES APLICADAS NOS MOTORES QUE SAÍRAM DE FÁBRICA.

    ÍNDICE ORDENADO POR TU (Modificação do motor)

    Ex..: TU 206

    ÍNDICE ORDENADO POR BS (Boletim de Serviço)

    Ex.:: 292-72 - 0026

    TIPOS: MANDATÓRIO

    RECOMENDADO

    FACULTATIVO

    (M) APLICAÇÃO A AERONAVES MILITARES


    Origens

    CARTAS DE SERVIÇO TURBOMECA (SLTT)

    PARTICULARIDADES:

    - ÍNDICES DAS SLTT ESPECÍFICAS A UMA VERSÃO

    - ÍNDICES DAS SLLT APLICADAS A TODAS AS VERSÕES DE UM TIPO

    - ÍNDICES DAS SLTT APLICADAS A TODOS OS TIPOS

    (*) ORDENADAS POR ORDEM CRESCENTE.


    Origens

    ESTRUTURA DOS MANUAIS


    Origens

    AS PÁGINAS DE ESTRUTURA PERMITEM:

    - Compreender a identificação e a aplicabilidade do manual.

    - Orientar o usuário na busca do assunto procurado.

    - Indicar ao usuário as particularidades de

    emprego do manual.

    - Identificar o manual, a

    aplicação (tipo / versão),

    a validade e a

    personalização.

    - Indicar ao

    usuário as

    particularidades

    de emprego

    do manual.

    LISTA DE VALIDADE

    DAS PÁGINAS

    PÁGINA DE ROSTO


    Origens

    PÁGINAS DE ESTRUTURA (cont.):

    • OPERAÇÕES AUTORIZADAS, POR NÍVEL

    ADVERTÊNCIA, EMPREGO E EVOLUÇÃO DO MANUAL

    LISTA DE

    REFERÊNCIA

    (FIGURAS, MODIFICAÇÕES

    INCORPORADAS,

    FERRAMENTAL, ...)

    00.00.00.P9

    00.00.00.P8

    00.00.00.P7


    Origens

    PÁGINA DE ROSTO (P1)

    ESTA PÁGINA É REPRODUZIDA NO INÍCIO DE CADA VOLUME DE UM MESMO MANUAL.

    Identificação do Manual

    Aplicação (Tipo / Versão)

    Básico ou Personalizado

    Data de Edição

    Número de Revisão

    Número do Volume

    Capítulos do Volume

    Identificação Página de Rosto


    Origens

    LISTA DE COMPOSIÇÃO DO MANUAL (P1 - Página 2)

    Apresenta a relação das Listas de Efetividade de Páginas (P5) que compõem o manual.

    Identificação das Páginas

    de Composição do Manual


    Origens

    SUMÁRIO (P2)

    Permite uma orientação rápida para os índices (P6) dos capítulos do Manual.

    O Sumário está localizado no início do Manual e pode estar reproduzido

    no início de cada volume de um mesmo Manual.

    Identificação

    do Sumário


    Origens

    PÁGINAS PERSONALIZADAS (P3)

    Lista de validade das Páginas Personalizadas

    A personalização apresenta informações específicas de uma aeronave ou de um grupo de aeronaves de um cliente. Sobrepõe as páginas de base do manual modificando-as total ou parcialmente.


    Origens

    COMPOSIÇÃO DAS REVISÕES RÁPIDAS - RR (P4)

    PERMITE A COMPREENSÃO DO MANUAL REVISADO EVENTUALMENTE POR PÁGINAS AMARELAS

    Esta página é suprimida quando da incorporação da revisão normal (possuindo o mesmo número sem índice alfabético).

    Número da RR

    Identificação das páginas revisadas


    Origens

    LISTA DE VALIDADE DAS PÁGINAS (P5)

    Permite a verificação da composição e da validade das páginas do Manual, de um Capítulo ou de uma Seção.

    (1) Código de Evolução das Páginas

    - R: Revisada, a substituir

    - N: Nova, a inserir

    - D: Anulada, a retirar

    Identificação lista de

    validade das páginas


    Origens

    ÍNDICE (P6)

    Pode ser aplicado ao manual, ao capítulo ou a uma seção. Permite a localizar rápida das informações procuradas.

    Identificação

    do Índice


    Origens

    RELAÇÃO DE INCORPORAÇÕES NO MANUAL (P7)

    - LISTA DAS MODIFICAÇÕES INCORPORADAS (AMS)

    - LISTA DOS BOLETINS DE SERVIÇO INCORPORADOS


    Origens

    FORMATOS


    Origens

    TEXTO

    FIGURAS

    • MANUAIS:

    • MET

    • MRV

    • MST

    • MTC


    Origens

    TEXTO

    FIGURAS

    • MANUAL:

    • MRR


    Origens

    • MANUAIS:

    • MCS

    • MDF

    • MFI

    • IPC

    • ICA

    • ICO

    • SIM

    • SBT

    • SLT

    • NPO

    • MCM


    Origens

    • MANUAL:

    • PMV

    HB 350 B

    Demais

    versões


  • Login
