Chapter 7

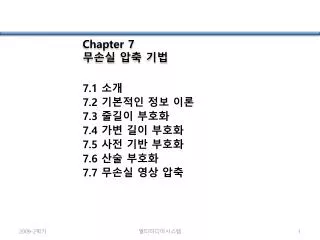

Chapter 7무손실 압축 기법

7.1 소개

7.2 기본적인 정보 이론

7.3 줄길이 부호화

7.4 가변 길이 부호화

7.5 사전 기반 부호화

7.6 산술 부호화

7.7 무손실 영상 압축

멀티미디어시스템


Chapter 7 3798128

7.1 소개

  • 압축: 특정 정보를 표현하기 위해 필요한 비트 수를 효과적으로 줄여주는 코딩의 과정

    그림 7.1 : 일반적인 데이터 압축 구조

멀티미디어시스템


Chapter 7 3798128

  • 만약 압축을 하는 과정과 푸는 과정이 정보의 손실을 일으키지 않으면, 그 압축 구조는 무손실(lossless)이다 ; 그렇지 않으면 손실(lossy)이다.

  • 압축률:compression ratio = B0/B1 (7.1)B0 – 압축 전의 비트의 수B1 – 압축 후의 비트의 수

멀티미디어시스템


Chapter 7 3798128

7.2 기본적인 정보 이론

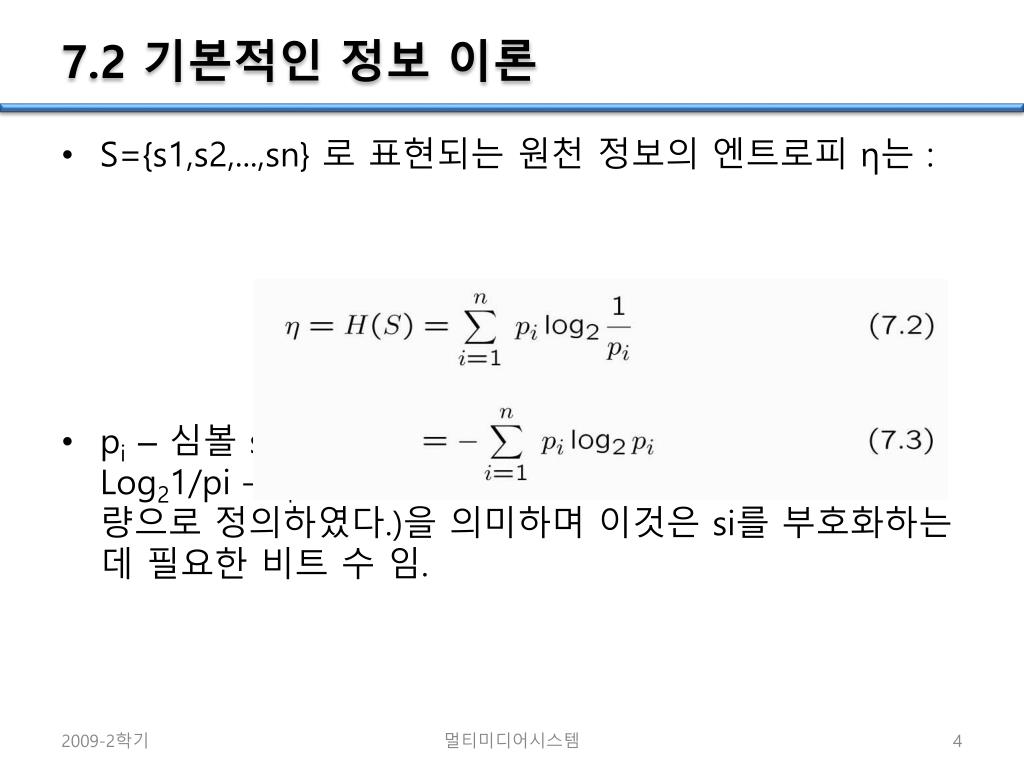

  • S={s1,s2,...,sn} 로 표현되는 원천 정보의 엔트로피 η는 :

  • pi–심볼 si 가 S 안에서 일어날 확률.Log21/pi – si 에 포함된 정보의 양(Shannon은 자기정보량으로 정의하였다.)을 의미하며 이것은 si를 부호화하는데 필요한 비트 수 임.

멀티미디어시스템


Chapter 7 3798128

회색계 강도의 분포

그림 7.2 두 개의 회색도 강도 영상의 히스토그램

  • 그림 7.2 (a)는 평활한 분포의 획색계 강도를 가지는 영상의 히스토그램을 보여준다, 즉, ∀i pi = 1/256. 따라서, 이 영상의 엔트로피는:

    log2 256 = 8 (7.4)

멀티미디어시스템


Chapter 7 3798128

엔트로피와 코드 길이

  • 식 (7.3)에서 볼 수 있듯이 엔트로피 η는 log21/pi 의 가중치 곱을 합산한 것으로, 따라서 원천 정보 S에서 각 기호가 포함하는 평균 정보량을 의미한다.

  • 엔트로피 η는 S의 각 기호를 부호화하기 위한 평균 비트수의 최소 한계 값이다, 즉,

  • ḹ -부호기에서 발생하는 코드워드의 평균 길이(단위는 비트).

멀티미디어시스템


Chapter 7 3798128

7.3 줄길이 부호화

  • 메모리리스 소스: 독립적으로 분포된 원천 정보. 말하자면, 현재 심볼의 값은 이전에 나타났던 심볼의 값들에 의존하지 않는다.

  • 줄길이 부호화(RLC)는 메모리리스 정보 대신에 원천 정보에 나타난 메모리를 활용한다.

  • RLC의 이론적 설명: 만약 원천 정보가 심볼들이 연속적인 그룹을 이루는 성질을 가진다면, 그러한 심볼과 그룹의 길이는 코딩될 수 있다.

멀티미디어시스템


Chapter 7 3798128

7.4 가변 길이 부호화(VLC)

Shannon-Fano 알고리즘– top-down 접근1. 심볼들의 발생 빈도에 따라 기호를 분류한다.

2. 모든 부분이 오직 하나의 기호를 포함할 때까지 각각이 비슷한 정도의 빈도를 가지도록 재귀적으로 두개의 기호를 두개의 부분으로 구분한다.

예제: “HELLO” 의 코딩“HELLO”에서 심볼의 발생 빈도수

멀티미디어시스템


Chapter 7 3798128

그림 7.3: Shannon-Fano 알고리즘에 의한 HELLO 코드 트리

멀티미디어시스템


Chapter 7 3798128

표 7.1: HELLO 에 대한 Shonnon-Fano 알고리즘 적용 결과

멀티미디어시스템


Chapter 7 3798128

그림 7.4 Shonnon-Fano 알고리즘에 의한 HELLO 의 또 다른 코드 트리

멀티미디어시스템


Chapter 7 3798128

표 7.2 : HELLO 에 대한 Shannon-Fano 알고리즘 적용의 또 다른 결과

멀티미디어시스템


Chapter 7 3798128

허프만 부호화

알고리즘 7.1 허프만 부호화 알고리즘–bottom-up 접근

1. 초기화 : 모든 기호를 출현 빈도수에 따라 나열한다.

2. 단 한 가지 기호가 남을 때까지 아래 단계를 반복한다.

(a) 목록으로부터 가장 빈도가 낮은 두 개의 기호를 고른다. 허프만이 두 가지 기호를 부노드를 가지는 부트리를 구성하고 주노드를 생성한다.

(b) 부노드 단의 기호들의 빈도수를 더하여 주노드에 할당하고 목록의 순서에 맞도록 목록에 삽입한다.

(c) 목록에서 부노드에 포함된 기호를 제거한다.

3. 뿌리로부터의 경로에서 각 가지에 코드워드를 부여한다.

멀티미디어시스템


Chapter 7 3798128

그림 7.5: Huffman 알고리즘을 사용한 HELLO 의 코드 트리

멀티미디어시스템


Chapter 7 3798128

위 그림에서 새로운 기호 P1, P2, P3는 허프만 부호화 트리에서 주노드를 표수하기 위해 생성된 것이다. 목록은 다음과 같이 나열된다.

초기화 후 : LHEO

반복 후 (a) : L P1 H

반복 후 (b) : L P2

반복 후 (C) : P3

멀티미디어시스템


Chapter 7 3798128

허프만 코딩의 속성

  • 유일 전치 속성:허프만 부호는 다른 어떠한 허프만 부호의 전치가 되지 않는다. - 복호과정에서 어떠한 모호성도 배제

    2. 최적성:최소공간중복 코드 - 주어진 데이터 모델(즉, 정확한 확률분포가 주어진 상황)에 있어서 최적화되어 있음- 두 개의 최소 빈도 기호들은 허프만 부호화에서 같은 길이를 가지게 되며, 오직 마지막 한 비트만이 다르다. 이것은 위의 알고리즘에서 분명히 알 수 있다.

    - 더 자주 발생하는 기호는 더 작은 크기의 허프만 코드를 가진다. 즉, 기호 si와 sj에 대하여 pi≥pj이면, 코드워드의 비트 수는 li≤lj이다.

    - 원천 정보 S에 대하여 평균 부호 길이는 η+1보다 작으며, 식 7.5와 결합하면, 다음의 결과를 얻게 된다.

멀티미디어시스템


Chapter 7 3798128

확장된 허프만 부호화

  • 동기: 허프만 코딩에서의 모든 코드워드는 정수의 비트 길이를 가진다. Pi가 매우 크고 따라서 log21/pi가 0에 가까워 질 때, 이것은 비경제적이다. 몇 개의 기호들은 하나의 그룹으로 묶고 그 그룹에 하나의 코드워드를 부여하면 어떨까?

  • 확장된 알파벳: 원천정보 S={s1, s2, …., sn}에 대하여 k 개의 기호를 하나로 묶었을 때 이 확장된 기호는 다음과 같다:

  • - 새로운 알파벳 S(k)의 크기는 nk이다.

멀티미디어시스템


Chapter 7 3798128

  • 각 심볼에 대한 평균 비트의 수가 다음과 같음을 보일 수 있다:

  • 원래의 허프만 코딩에 비해 향상을 가져오지만, 월등한 향상은 아니다.

  • 문제점: 만약 k가 비교적 크다면, 대부분의 실제적인 상황에서 n≫1이므로, 는 매우 큰 수가 될 것이고, 따라서 매우 큰 기호 목록이 필요하게 된다. 때문에 확장된 허프만 부호화가 실질적으로는 사용되지 못한다.

멀티미디어시스템


Chapter 7 3798128

적응적 허프만 코딩

  • 적응적 허프만 코딩: 통계치가 도착하는 데이터 열에 따라 유동적으로 모아지고 갱신되는 방식.

멀티미디어시스템


Chapter 7 3798128

  • Initial_code 는 빈도수에 대한 사전 정보 없이 어떤 초기 코드를 기호에 부여한다. 예를 들어, ASCII와 같은 어떤 임의코드가 문자 기호를 부호화하기 위해 사용될 수 있다.

  • update_tree 는 적응적 허프만 트리를 만드는 과정이다. 이것은 기본적으로 두 가지 일을 한다.(a) 심볼들의 발생 빈도수를 증가시킨다.(새로운 심볼들도 포함)(b) 트리를 업데이트시킨다.

  • 부호기와 복호기는 정확히 똑같은 Initial_code와 update_tree 과정을 사용해야 한다.

멀티미디어시스템


Chapter 7 3798128

허프만 트리 업데이트시 주의사항

  • 노드들은 왼쪽에서 오른쪽으로, 아래에서 위로 번호가 매겨진다. 괄호 안의 숫자는 횟수(count)를 의미한다.

  • 허프만 트리는 양단성질을 항상 유지하여야한다. 즉, 모든 노드들은(내부와 가지) 빈도수의 순서에 따라 나열된다.

  • 양단성질이 위반될 때는 트리를 갱신하기 위해 노드들을 재배열함으로써 교체 과정이 수행된다.

  • 교체가 필요하다면, 빈도수가 N인 가장 먼 노드가 이제 막 빈도수가 N+1이 된 노드와 교체된다.

멀티미디어시스템


Chapter 7 3798128

그림 7.6: 적응 허프만 트리를 갱신하기 위한 노드 교체

멀티미디어시스템


Chapter 7 3798128

기타 예제: 적용 허프만 코딩

  • 여기서는 단순히 어떻게 트리가 갱신되는지 말하는 것 보다, 정확히 무슨 비트들이 보내지는가를 보일 것이다.

  • 한 가지 추가적인 규칙: 어떤 문자/기호가 한번 보내지려면, 특정한 기호 NEW가 선행되어야 한다. NEW의 초기 코드는 0이다. NEW의 빈도수는 항상 0으로 고정된다. 즉, 그림 7.7과 같이 항상 NEW:(0)으로 표시된다.

멀티미디어시스템


Chapter 7 3798128

표 7.3: 적응 허프만 코딩을 사용한 AADCCDD열의 초기 코드 배분

멀티미디어시스템


Chapter 7 3798128

그림 7.7 AADCCDD에 대한 적응 허프만 트리

멀티미디어시스템


Chapter 7 3798128

그림 7.7

멀티미디어시스템


Chapter 7 3798128

  • 표 7.4 복호화기로 보내진 심볼과 코드 열

  • 적응적 허프만 부호화 과정에서는 종종 특정 기호의 코드가 바뀐다는 점은 중요하다.

  • 예를 들어, AADCCDD가 수신되면, 문자 D는 A보다 발생빈도가 높아지게 된다. 따라서 코드는 101에서 0으로 바뀐다.

  • 이 책의 웹사이트상의 “Squeeze Page"는 적응적 허프만 부호화를 위한 자바 애플릿을 제공하여 이 알고리즘에 대한 이해를 돕고자 한다.

멀티미디어시스템


Chapter 7 3798128

7.5 사전 기반 부호화

  • LZW는 영어 문장의 단어처럼 주로 함께 발생하는 가변길이의 기호/문자열을 표현하는데 고정길이 코드워드를 사용한다.

  • LZW 부호기와 복호기는 데이터를 수신하는 동안 유동적으로 동일한 사전을 생성한다.

  • LZW는 사전에 더욱더 긴 반복된 기재사항을 만들고, 만약 성분(element)가 이미 사전 안에 있으면, 그 성분에 대해 기호 대신 코드를 내보낸다.

멀티미디어시스템


7 2 lzw

알고리즘 7.2 LZW 압축

멀티미디어시스템


7 2 lzw for ababbabcababba

예제 7.2 LZW 압축 for 문자열 “ABABBABCABABBA”

  • 단지 세 개의 문자가 포함된 간단한 사전(일명 문자열표)으로 시작하자.

  • 입력열이 ABABBABCABABBA일 때 LZW 압축 알고리듬은 다음과 같이 동작한다.

멀티미디어시스템


Chapter 7 3798128

  • 출력 코드는 1 2 4 5 2 3 4 6 1이다. 14개의 문자 대신에 단 9개의 코드가 필요할 뿐이다. (압축률=14/9=1.56)

멀티미디어시스템


7 3 lzw

알고리즘 7.3 LZW 복호화(간단한 방법)

  • 예제 7.3: ABABBABCABABBA의 LZW 복호화복호기의 입력코드가 1 2 4 5 2 3 4 6 1 이라고 하자. 초기 문자열 표는 부호기에서 사용한 것과 동일하다.

멀티미디어시스템


Chapter 7 3798128

LZW 복호 알고리즘은 다음과 같이 진행된다.

출력 문자열은 ABABBABCABABBA로 손실 없는 결과를 얻었다.

멀티미디어시스템


7 4 lzw

알고리즘 7.4 LZW 복호화(개선된)

멀티미디어시스템


Chapter 7 3798128

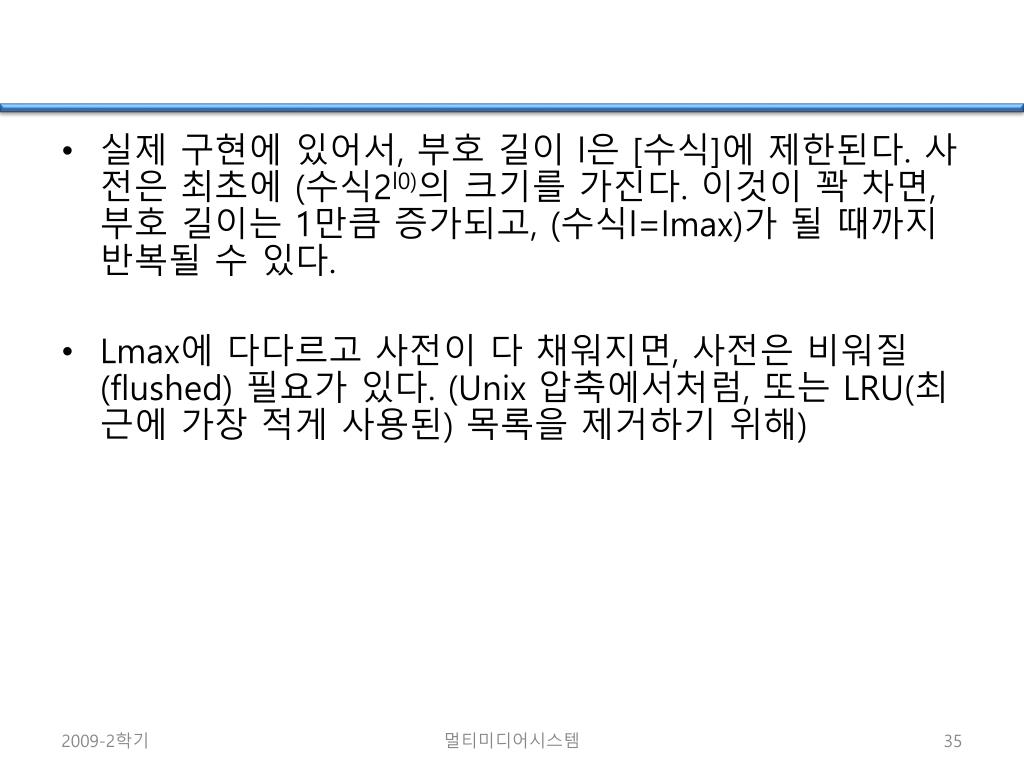

  • 실제 구현에 있어서, 부호 길이 l은 [수식]에 제한된다. 사전은 최초에 (수식2l0)의 크기를 가진다. 이것이 꽉 차면, 부호 길이는 1만큼 증가되고, (수식l=lmax)가 될 때까지 반복될 수 있다.

  • Lmax에 다다르고 사전이 다 채워지면, 사전은 비워질(flushed) 필요가 있다. (Unix 압축에서처럼, 또는 LRU(최근에 가장 적게 사용된) 목록을 제거하기 위해)

멀티미디어시스템


Chapter 7 3798128

7.6 산술 부호화

  • 산술부호화는 일반적으로 허프만 부호화보다 우수한 성능을 보이는 좀더 최신의 부호화 기법이다.

  • 허프만 부호화는 각 기호에 정수의 비트 길이를 가지는 코드워드를 부여한다. 산술부호화는 전체 메시지를 하나의 단위로 취급할 수 있다.

  • 하나의 메시지는 0과 1사이의 실수 a, b에 의한 [a,b)의 반개 구간으로 표현되게 된다. 초기에 구간은 [0,1)이다. 메시지가 길어지면, 구간의 길이는 짧아지게 된다. 그리고 그 구간을 표현하기 위한 비트 수는 증가한다.

멀티미디어시스템


Chapter 7 3798128

알고리즘 7.5 산술 부호화 부호기

멀티미디어시스템


Chapter 7 3798128

예제: 산술 부호화

(a) 심볼들의 확률 분포

그림 7.8: 산술 부호화: 부호화 심볼 CAEE$

멀티미디어시스템


Chapter 7 3798128

그림 7.8(b) 축소되는 영역의 도식적 표현

멀티미디어시스템


Chapter 7 3798128

그림 7.8(c) 생성된 새로운 저, 고 영역

멀티미디어시스템


Chapter 7 3798128

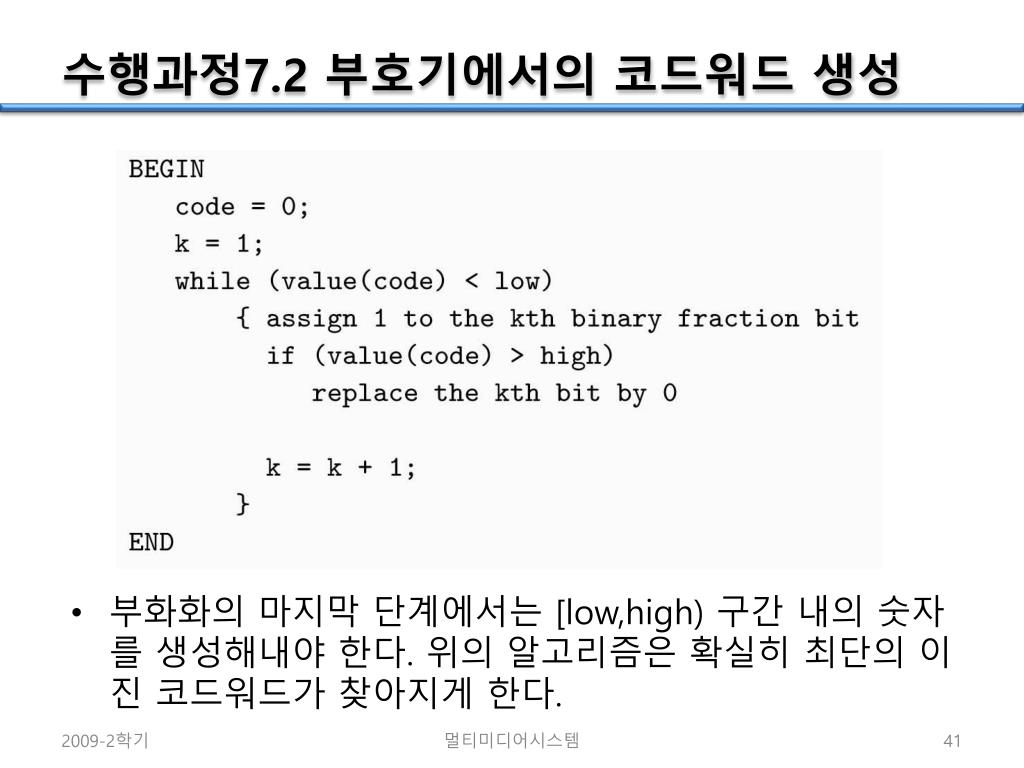

수행과정7.2 부호기에서의 코드워드 생성

  • 부화화의 마지막 단계에서는 [low,high) 구간 내의 숫자를 생성해내야 한다. 위의 알고리즘은 확실히 최단의 이진 코드워드가 찾아지게 한다.

멀티미디어시스템


Chapter 7 3798128

알고리즘 7.6 산술 부호화 복호기

멀티미디어시스템


Chapter 7 3798128

표 7.5 산술 부호화: 복호 심볼들 CAEE$

멀티미디어시스템


Chapter 7 3798128

7.7 무손실 영상 압축

  • 영상의 차분 부호화- 원본 영상 I(x,y)에 대해 간단한 차분기를 사용하여 차분 영상 d(x,y)를 다음과 같이 정의한다:

    또는 다른 방법으로 이산 2D 라플라시안 연산기를 이용한 것으로 다음과 같다.

  • I 영상에서의 공간적인 중복(redundancy) 때문에, 그림 7.9 에서 보듯이 차분 영상 D 는 I 보다 더 좁은 히스토그램을 가지고, 따라서 더 작은 엔트로피를 가진다.

멀티미디어시스템


Chapter 7 3798128

그림 7.9 원 영상의 분포와 미분 영상 비교. (a, b): 원래의 회색도 크기 영상과 부분 미분 영상; (c, d): 원 영상과 미분 영상에 대한 히스토그램. 이 그림은 ‘Barb’라고 불리는 보편적으로 사용되는 영상이다.

멀티미디어시스템


Chapter 7 3798128

무손실 JPEG

  • 무손실 JPEG: JPEG 영상 압축의 특별한 경우.

  • 예측적 방법1. 차분 예측기 구성: 예측기는 그림 7.10에서 X로 표시된 현재 화소의 예측값으로서 3개까지의 인접화소의 값들을 결합한다. 예측기는 표 7.6에 나와 있는 7개의 값 중 하나를 가질 수 있다.

  • 2. 부호화: 부호기는 예측과 위치 X 에서의 실제 화소값을 비교하고, 설명하였던 Huffman 부호화와 같은 무손실 압축기법 중 하나를 사용하여 차이를 부호화한다.

멀티미디어시스템


Chapter 7 3798128

그림 7.10: 무손실 JPEG의 예측을 위한 이웃 화소들

  • Note: 부호-복호 사이클 상의 복호기에서 A, B, C 중 어떤 것도 예측기에서 사용되기 전에 이미 복호화 되었다.

멀티미디어시스템


Chapter 7 3798128

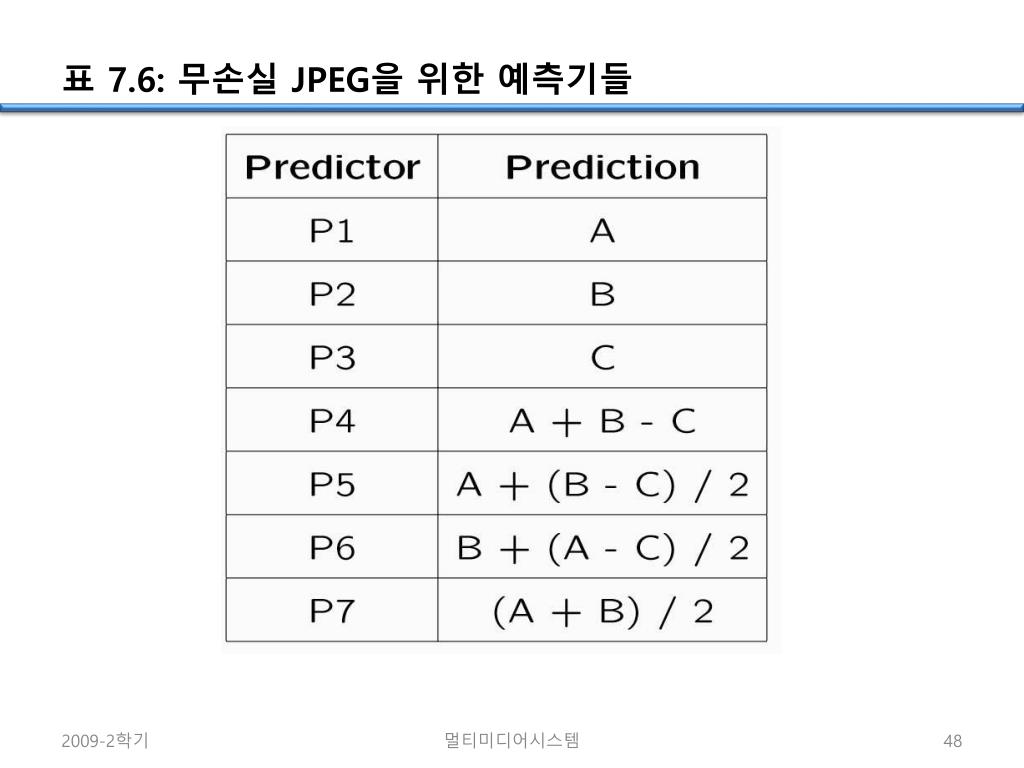

표 7.6: 무손실 JPEG을 위한 예측기들

멀티미디어시스템


Chapter 7 3798128

표 7.7: 다른 무손실 압축 프로그램과 무손실 JPEG 과의 비교

멀티미디어시스템
