  1. Power Amplifiers Hooman Nabovati Sadjad University

  2. مقدمه • يك تقويت كننده نوري ابزاري است كه سيگنال نوري را به طورمستقيم و بدون تبديل آن به الكتريكي تقويت مي كند. • تقويت كننده هاي نوري بسيار ساده تر و ارزانتر از تكرار كننده ها(باز سازنده ها) هستند. Optical amplifier

  3. مکانهای قرار گرفتن تقویت‎کننده نوری • تقویت کننده های توان • تقویت‎کننده‎های روی خط • پیش تقویت قبل از آشکارسازی Optical amplifiers

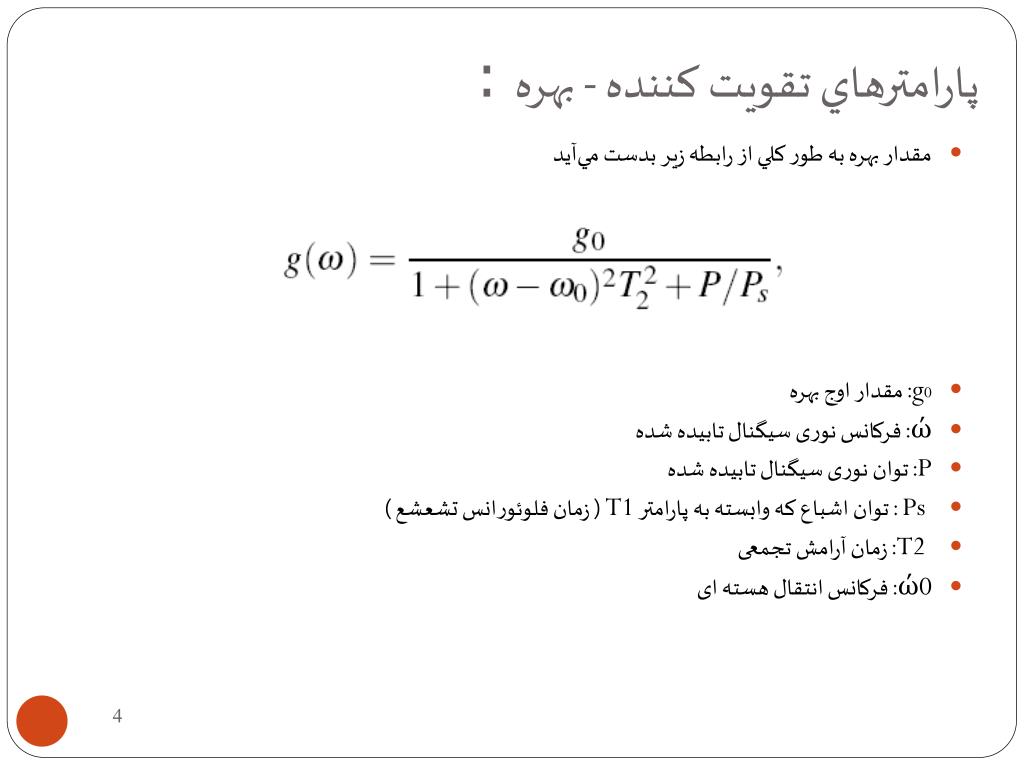

  4. پارامترهاي تقويت كننده - بهره : • مقدار بهره به طور كلي از رابطه زير بدست مي‎آيد • g0: مقدار اوج بهره • ώ: فرکانس نوری سیگنال تابیده شده • P: توان نوری سیگنال تابیده شده • Ps : توان اشباع که وابسته به پارامتر T1 ( زمان فلوئورانس تشعشع ) • T2 : زمان آرامش تجمعی • ώ0: فرکانس انتقال هسته ای Optical Raman Amplifier spring 1386

  5. پارامترهاي تقويت كننده - بهره : Optical Raman Amplifier spring 1386

  6. پارامترهاي تقويت كننده - بهره : Optical Raman Amplifier spring 1386

  7. نويز تقويت كننده : • با در نظر گرفتن Shot Noise : Optical Raman Amplifier spring 1386

  8. انواع تقویت‎کننده‎های نوری • Semiconductor Optical Amplifiers • Fabry Perot Amplifier • Traveling Wave Amplifier • Raman Effect Amplifier • Rare earth doped fiber amplifier Optical amplifiers

  9. Fabry-Perot Amplifier(FPA) • هنگامی که یک سیگنال نوری به ناحیه فعال در FPA اعمال شود بین دو وجه عقب و جلو می‎رود و عمل تقویت‎کنندگی آغاز می‎گردد .وقتي شدت نور از یک مقدار آستانه بیشتر شود،از وجه انتهايي که ضریب بازتابش کمتری دارد خارج مي گردد. • پهناي باند كمي دارند. • ضريب انعكاس وجوه R=0.3 (كمتر از ديود ليزر) Optical amplifier

  10. Traveling-Wave Amplifier(TWA) • در آن رزنانس رخ نمی‎دهد و دارای همان ساختار FPA است با این تفاوت که ضريب انعکاس سطوح آن محدود است(حدود10-3-10-4 ). سیگنال ورودی فقط یک بار در هنگام گذشتن از طول TWA تقویت می‎شود. بنابراین طول TWA برای تقویت مناسب باید نسبت به FPA بیشتر باشد. • پهناي باند خوبBW>30nm ومناسب براي سيستم هايWDM . Optical amplifier

  11. مزايا و معايب SOA • مزايا • گستره طول موج هاي كاري وسيع (1250-1650 nm) • قیمت پایین با ارزش تولیدی بالا • قابليت مجتمع شدن با ديگر اجزا : • معايب • بالا بودن تلفات کوپلنیگ • حساسيت پلاریزاسیون (حدود0.5 dB ) • ايجاد تداخل بين كانال هاي شديد • نویز فیگر بالا Optical amplifier

  12. Raman Amplifier • اين تقويت‎كننده بر اساس پراكندگي رامن تحريك شده (SRS) عمل مي‎كند. • تقويت كننده Raman بايد با يك پرتو شديد پمپ شود تا گين كافي را فراهم كند. • پرتو سيگنال براي تقويت شدن بايد فركانسي پايين تر از پمپ داشته باشد.(13.2 THz) Optical amplifier

  13. Raman Amplifier • فوتون پمپ شده بخشي از انرژي خود را براي ايجاد فوتون ديگري با انرژي كمتر درفركانس پايينتر از دست مي دهد. انرژي باقيمانده يك وضعيت ارتعاشي در مولكول‎هاي سيليكا به وجود مي‎آورد. Optical amplifier

  14. مزاياو معايب تقويت كننده Raman • مزايا • قابليت استفاده در گستره1250-1650 nm • پهناي باند مناسب (يك پمپ30nm ، چندين پمپ بيش از 90 nm ) • نویز فیگر بسيار كم( كمتر از 1dB ) • معايب • تداخل بين كانال ها • توان پمپ بالا Optical amplifier

  15. REDFA (Rare Earth Doped Fiber Amplifier) • قطعه اي از فيبر را به طول 10 متر به يكي ازعناصر خانواده لانتانيدها با عدد اتمي 57 تا 71آلاييده مي كنيم • اربيم (Erbium) • پرازئوديميم (Praseodymium) • نئو ديميم (Neodymium) Optical amplifier

  16. EDFA (Erbium Doped Fiber Amplifier) • بهترين و پركاربردترين نوعREDFA است. • گستره طول موج بين 1530-1570 nm را تقويت مي نمايد به همين علت تقويت كننده مناسبي براي سيستم هاي WDM است. Optical amplifier

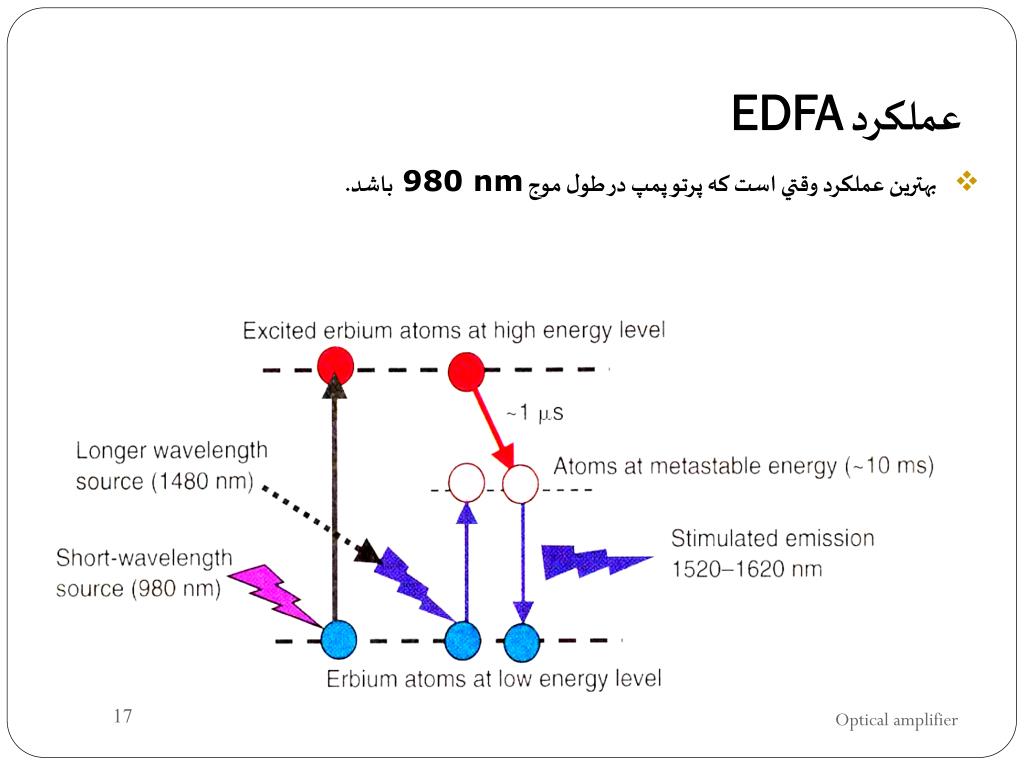

  17. عملكرد EDFA • بهترين عملكرد وقتي است كه پرتو پمپ در طول موج 980 nm باشد. Optical amplifier

  18. ويژگي هاي بهره EDFA • يكسان نبودن بهره در همه طول موج ها در لينك هاي WDM بلند با تعداد زيادي تقويت كننده(2000-3000 km با80 تقويت كننده) ايجاد مشكل مي كند. Optical amplifier

  19. مزاياو معايب EDFA • مزايا • گین بالا( حدود dB50 ) • توان خروجی بالا(بيش از 100mw) • نویز فیگر پایین( حدود 4dB ) • حساسیت پلاریزاسیون کم حدود0.01-0.1 dB • تلفات جا اندازي كم • تداخل بين كانال‎ها كم و اعوجاج پايين • منبع پمپ پر بازده • معايب • عدم قابليت مجتمع شدن با ساير اجزا • ناهمواري طيف بهره Optical amplifier

  20. PDFA(Praseodymium Doped Fiber Amplifier) • تقويت كننده هاي فيبر آلاييده شده به پرازئوديميم كه براي 1300nm مناسبند. • طول موج پمپ پر بازده 1017nm با ليزر گاليم آرسنيد مي باشد. • بهره كمي در حدود 12dB دارند. • از شيشه هاي فلوئوريد زيركونيم(ZBLAN) استفاده مي كنند. • طول عمر حامل بسيار كوتاه است. (در حدود 100ns ) • بازده كوانتومي 4% دارند. Optical amplifier

  21. NDFA(Neodymium Doped Fiber Amplifier) • تقويت كننده هاي فيبر آلاييده شده به نئوديميم كه براي باند 1300nm مناسبند. • بهره بسياركمي دارند. • گستره 1310-1360nm در شيشه هاي فلوئوريد زيركونيم(ZBLAN) و1360-1400nm در شيشه هاي سيليكا دارند. • طول موج هاي پمپ پر بازده 795nm و810nm مي باشند. • طول عمر حامل كوتاه است. (در حدود 390 µs ) • داراي بازده كوانتومي بسيار پاييني هستند. • نويز فيگر مناسب است اما نه به خوبي EDFA . Optical amplifier

  22. جدول مقايسه سه نوع تقويت كننده Optical amplifier

  23. EDFA Raman SOA Optical amplifier
