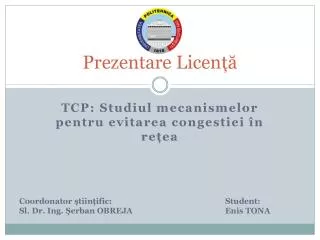

Prezentare Licență TCP: Studiul mecanismelor pentru evitarea congestiei în rețea Coordonator ştiinţific: Sl. Dr. Ing. Şerban OBREJA Student: Enis TONA

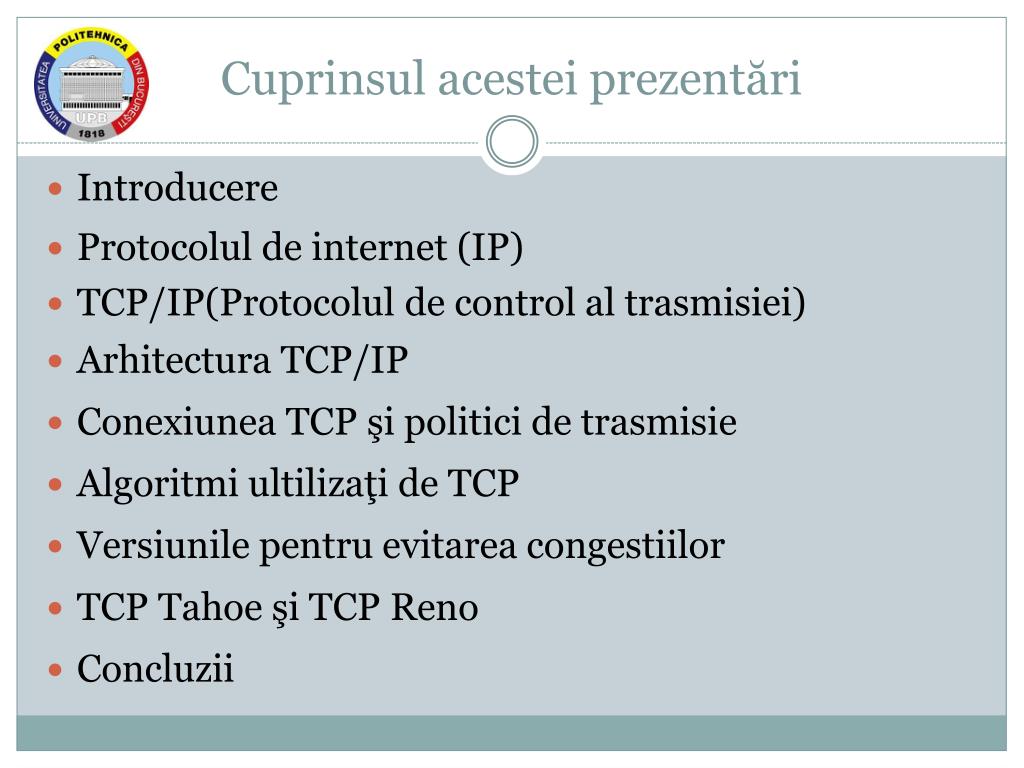

Cuprinsul acestei prezentări • Introducere • Protocolul de internet (IP) • TCP/IP(Protocolul de control al trasmisiei) • Arhitectura TCP/IP • Conexiunea TCP şi politici de trasmisie • Algoritmi ultilizaţi de TCP • Versiunile pentru evitarea congestiilor • TCP Tahoe şi TCP Reno • Concluzii

Introducere • Prezentarea studiul mecanismelor pentru evitarea congestiilor: • Studiul Protocolul de trasmisie TCP/IP • Studiul algoritmilor pentru evitarea congestiei • Comparaţia versiunilor de evitaterea congestiilor • Comparaţia TCP Tahoe şi TCP Reno în mod teoretic şi practic • Implementarea TCP Tahoe şi TCP Reno, studierea parametrilor • Folosirea unei simulator NS2 şi reprezentarea grafică

Internet Protocol (IP) • Funcţia protocolului IP (Modul de trasmitere al pachetelor) • Adresa IP (Adresa IP sursă –Adresa IP destinaţie) • Versiunea protocolului IP (IPv4-IPv6) • Antetul IP

Protocolul de control al trasmisie(TCP) • Noţiuni generale • Formatul pachetelor TCP

Arhitectura TCP/IP • Arhitectura TCP/IP Nivelul Aplicaţie (FTP, HTTP, DNS, NFS) Nivelul Transport (TCP, UDP) Nivelul Internet (IP, ICMP, RIP) Nivel de reţea (Ethernet, FDDI, PPP)

Conexiunea TCP si Politici de trasmisie • Modelul Serviciului TCP • Conexiunea TCP (Numărul de porturi) • Stabilirea conexiunii TCP • Întreruperea conexiunii TCP • Politici de transmisie TCP • Managmentul timerelor TCP

Algoritmi ultilizati de TCP • Sunt folosiţi 4 algoritmi • Slow Start (creştere exponenţială) • Congestion Avoidance (cresterea liniară) • Fast Retrasmit (Dupa primirea a 3 ACK duplicate se retrasmite pachetul) • Fast Recovery (CWND>SSTreshHold)

Versiunile pentru evitarea congestilor • Tahoe (Slow Start, Congestion Avoidance, Fast Retrasmit) • Reno (Foloseşte baza de la Tahoe + algoritmul de Fast Recovery) • New Reno(Foloseşte baza de la Reno, se deosebeşte prin faptul că poate detecta pierderi de pachete multiple) • Sack (Reno + detecţia pachetelor multiple şi retransmisia a mai mult de un pachet pierdut per RTT ) • Vegas (Foloseşte aceiaşi algoritmi ca şi Reno dar în mod diferit)

TCP Tahoe • TCP Tahoe • Slow Start (CWND(t+1) = 2 * CWND(t) ) • SSThresHold = AWS • (Valorea iniţială de prag) • SSThresHold = CWND/2 când TCP detectează un pachet pierdut

TCP Tahoe • Congestion Avoidance CWND > SSTreshHold Incrementarea CWND cu MSS2/CWND CWND/2 - detectează un pachet pierdut CWND = 1 * MSS când începe slow start

TCP Tahoe Fast Retrasmit Dupa primirea 3 ACK duplicate Se retrasmite pachetul pierdut fără să aştepte expirarea Timerului

TCP Tahoe Demonstraţie TCP Tahoe

TCP Tahoe Reprezentarea grafică pentru TCP Tahoe Dimensiunea pachetului de 800 Bytes, valorea de prag (SSTreshHold=17) Dimensiunea pachetului de 550 Bytes,valorea de prag SSTreshHold=22

TCP Reno Diferenţa între Tahoe şi Reno este numărul de algoritmi pe care Îi folosesc. TCP Reno foloseşte în plus algoritmul de Fast Recovery Când recepţionează 3 ACK duplicate SSTresh = CWND / 2 CWND = SSThresh + 3 * MSS Şi se intră în faza de Congestion Avoidance

TCP Reno Reprezentarea grafică pentru TCP Reno Dimensiunea pachetului de 800 Bytes (SSTreshHold=17) Dimensiunea pachetului de 550 Bytes (SSTreshHold=22)

Concluzii În urma simulărilor am observat performanţe mai bune la capitolul de evitare a congestiei faţă de TCP Tahoe prin faptul că TCP Reno nu aplică reduceri drastice ale dimensiunii ferestrei de congestie după pierderea unui pachet ci continuă în modul Congestion Avoidance menţinând astfel o rată de transmisie a pachetelor per total mult mai mare decât în cazul folosirii versiunii TCP Tahoe.

Final Vă mulțumesc pentru atenția acordată!
