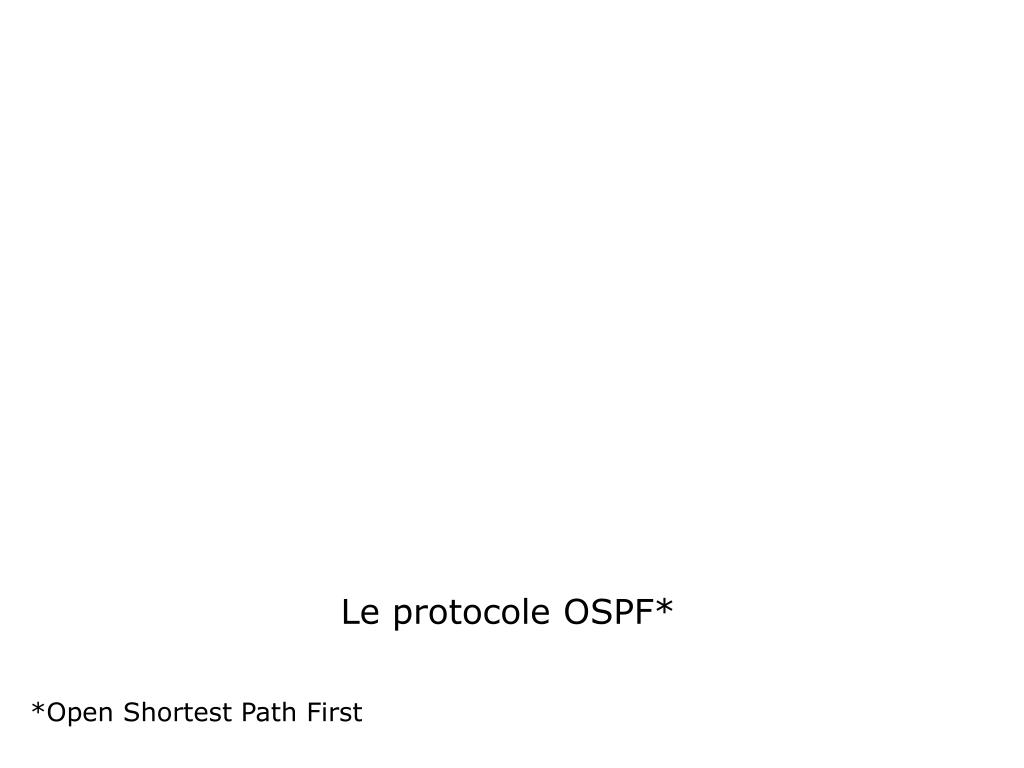

Le protocole OSPF* *Open Shortest Path First
Sommaire Caractéristiques Les protocoles de routage à état de lien Fonctionnement d’OSPF Configuration d’OSPF Configuration de l’authentification Configuration des timers Dépannage d’OSPF

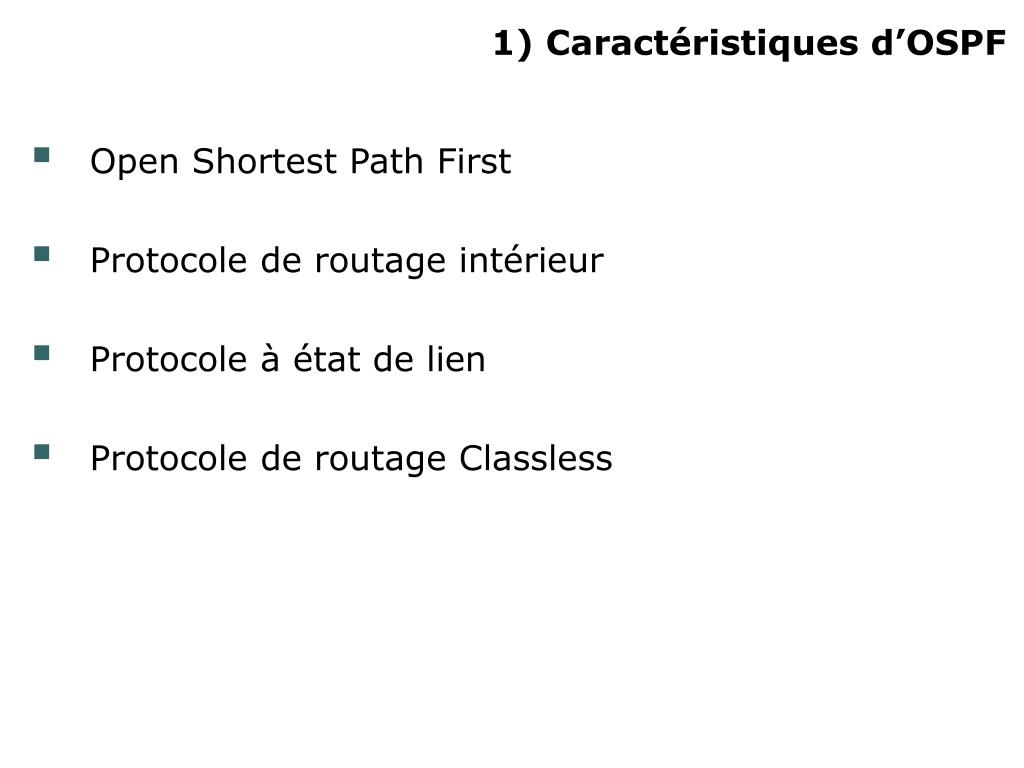

1) Caractéristiques d’OSPF Open Shortest Path First Protocole de routage intérieur Protocole à état de lien Protocole de routage Classless

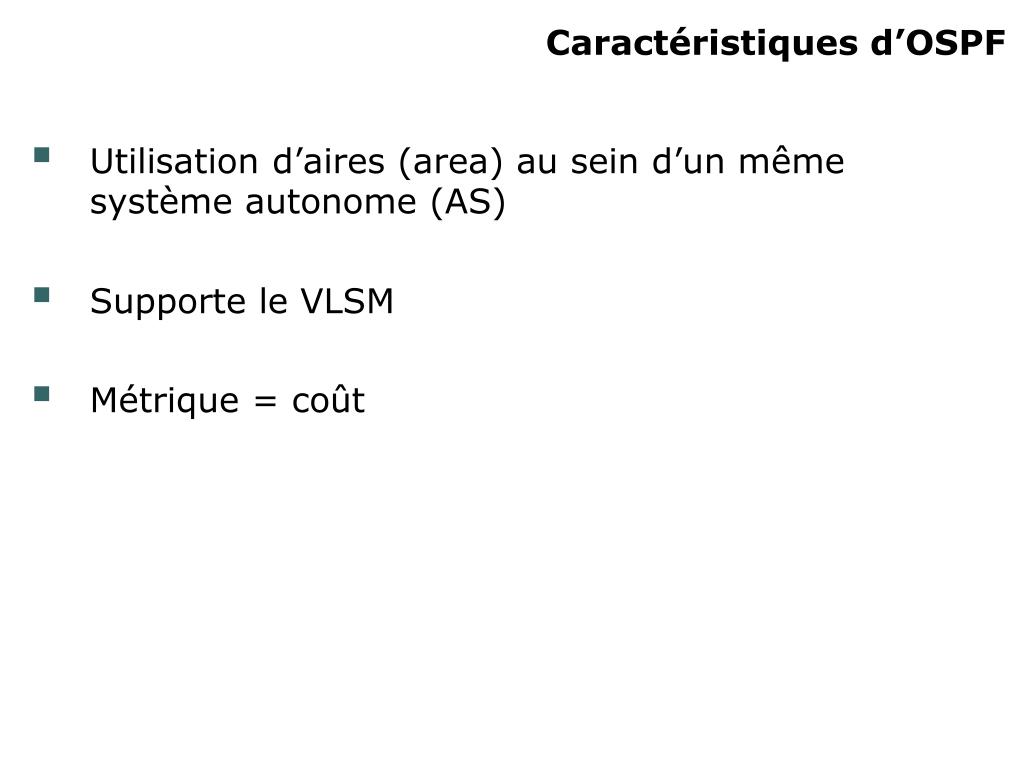

Caractéristiques d’OSPF Utilisation d’aires (area) au sein d’un même système autonome (AS) Supporte le VLSM Métrique = coût

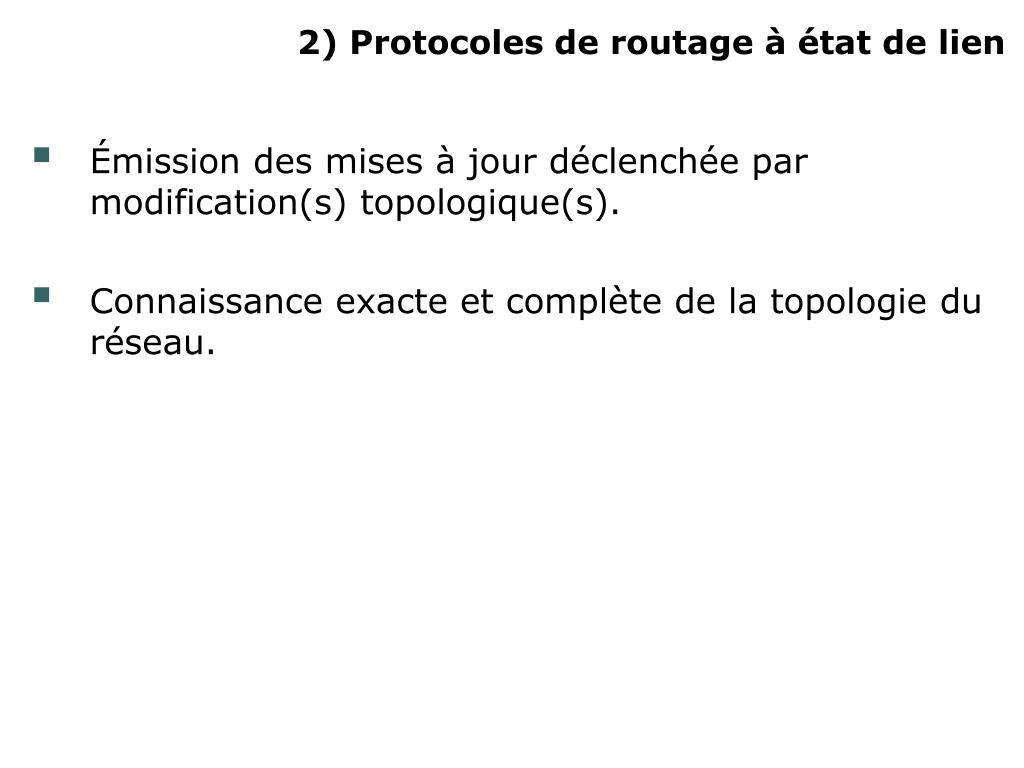

2) Protocoles de routage à état de lien Émission des mises à jour déclenchée par modification(s) topologique(s). Connaissance exacte et complète de la topologie du réseau.

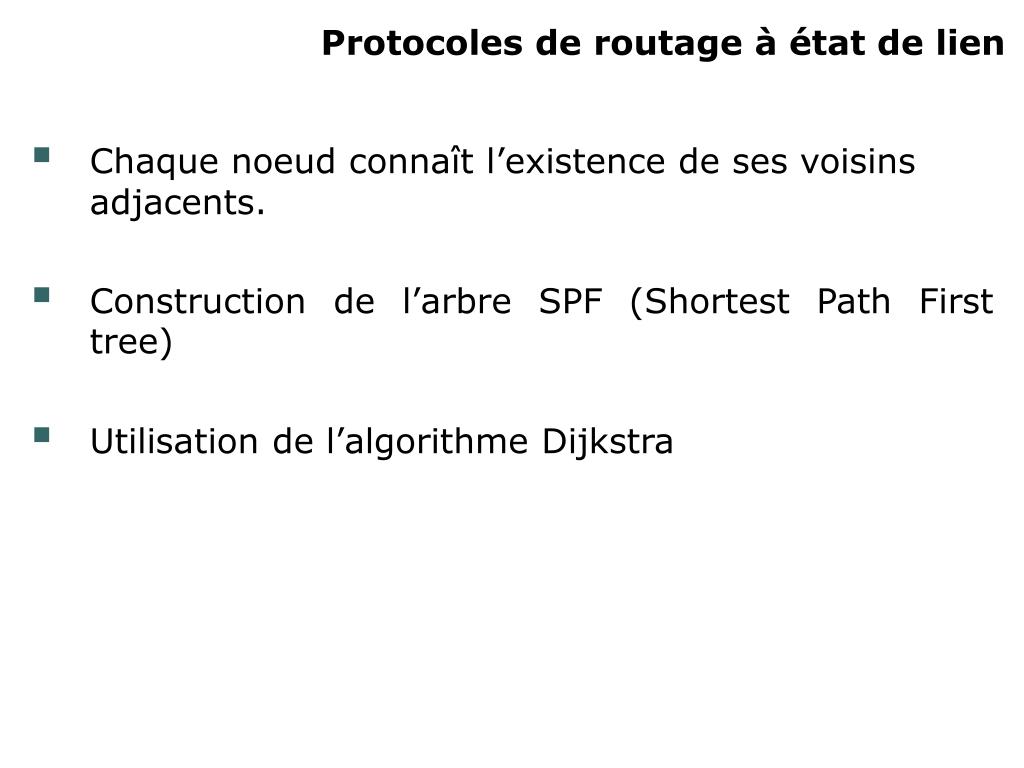

Protocoles de routage à état de lien Chaque noeud connaît l’existence de ses voisins adjacents. Construction de l’arbre SPF (Shortest Path First tree) Utilisation de l’algorithme Dijkstra

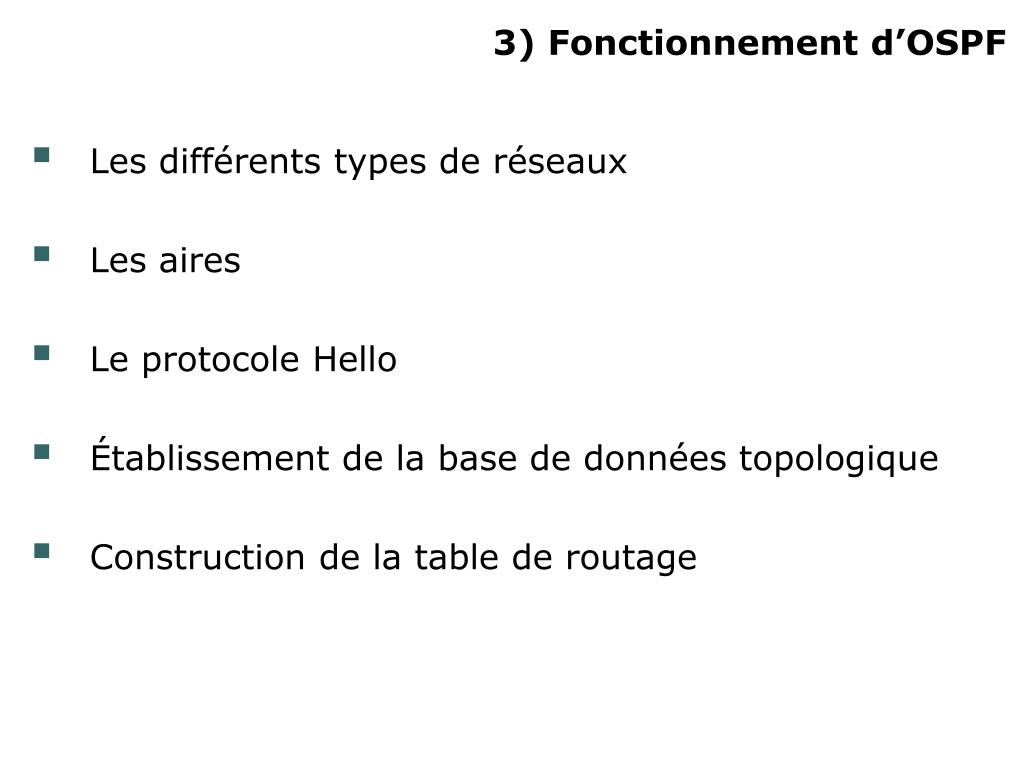

3) Fonctionnement d’OSPF Les différents types de réseaux Les aires Le protocole Hello Établissement de la base de données topologique Construction de la table de routage
Les différents types de réseaux Les réseaux multi-accès Les réseaux point-à-point Les réseaux multi-accès non broadcast NonBroadcast Multi-Access (NBMA) Les réseaux point-à-multipoint

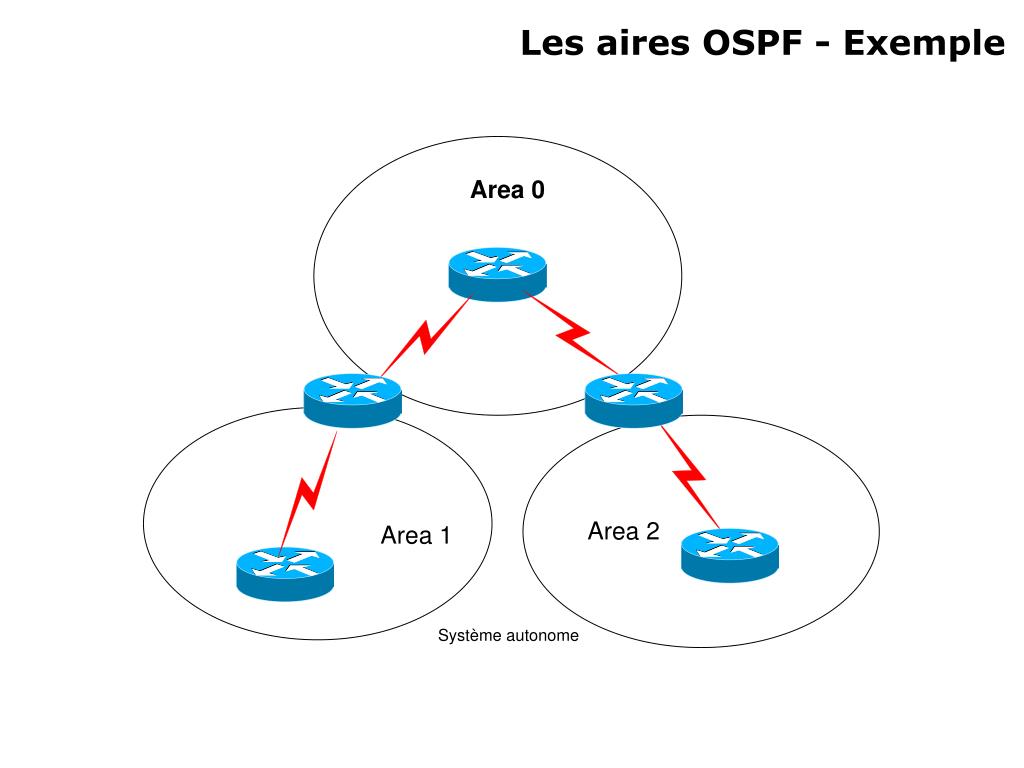

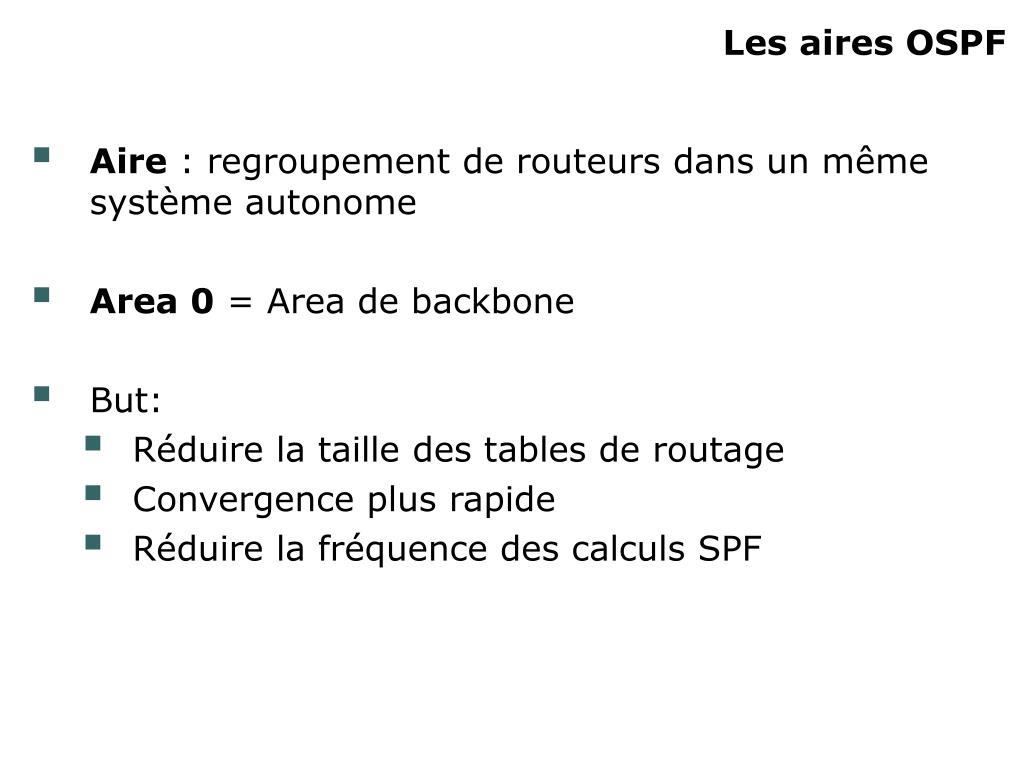

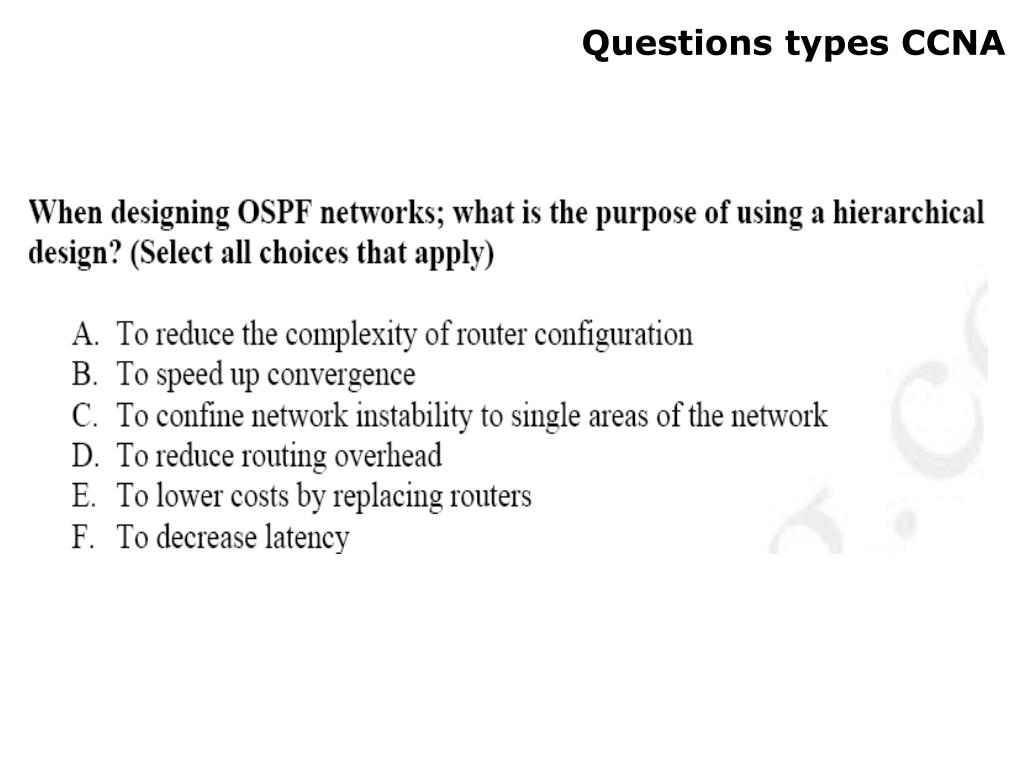

Les aires OSPF Aire : regroupement de routeurs dans un même système autonome Area 0 = Area de backbone But: Réduire la taille des tables de routage Convergence plus rapide Réduire la fréquence des calculs SPF
Le protocole Hello Protocole fiable permettant la découverte des routeurs voisins Utilisation des paquets Hello pour: S’assurer de la connectivité avec les voisins Remplir la neighbor table
Le protocole Hello Les paquets Hello
La base de données topologique Dans un réseau point-à-point: Envoi de mises jours topologiques (LSU) aux routeurs voisins déclenchées par : Initialisation OSPF Modifications topologiques Utilisation des messages LSA
La base de données topologique Dans un réseau point-à-point
La base de données topologique Dans chaque réseau multi-accès, on choisira : Un DR (Designated Router) Un BDR (Backup Designated Router)
La base de données topologique Dans un réseau multi-accès
Élection du DR 1er critère : priorité ospf Le routeur ayant la plus grande priorité est élu DR 2ème critère : router-id Le routeur ayant le router-id le plus élevé est élu DR
Élection du DR • Processus d’élection du DR et Router-ID

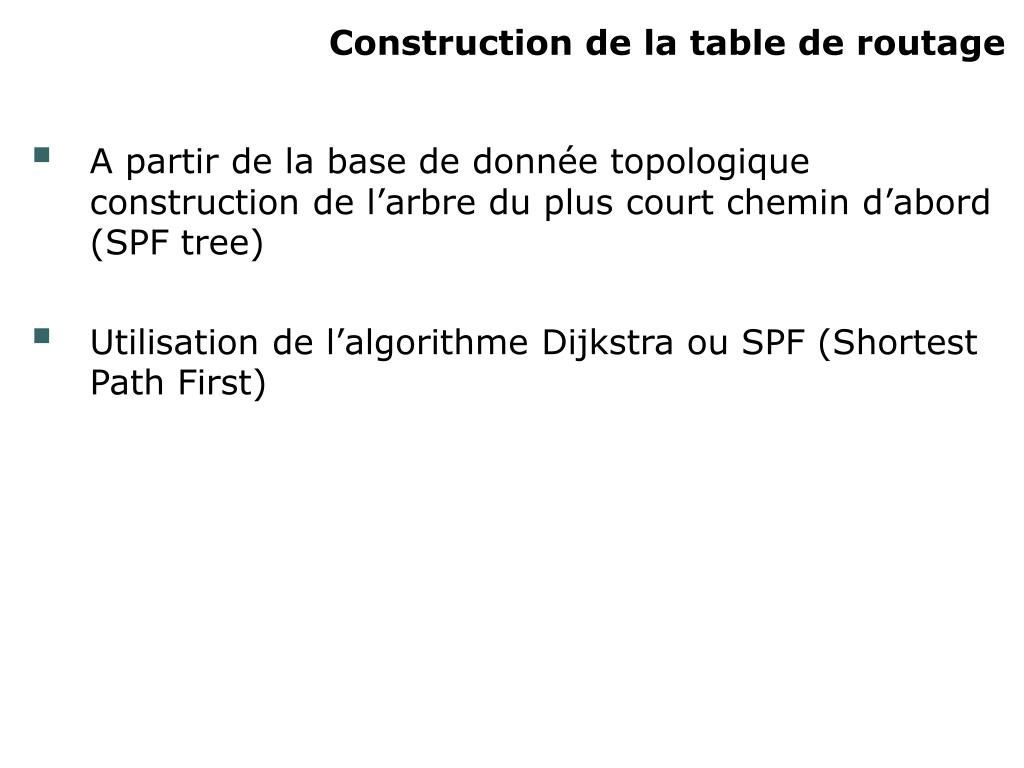

Construction de la table de routage A partir de la base de donnée topologique construction de l’arbre du plus court chemin d’abord (SPF tree) Utilisation de l’algorithme Dijkstra ou SPF (Shortest Path First)

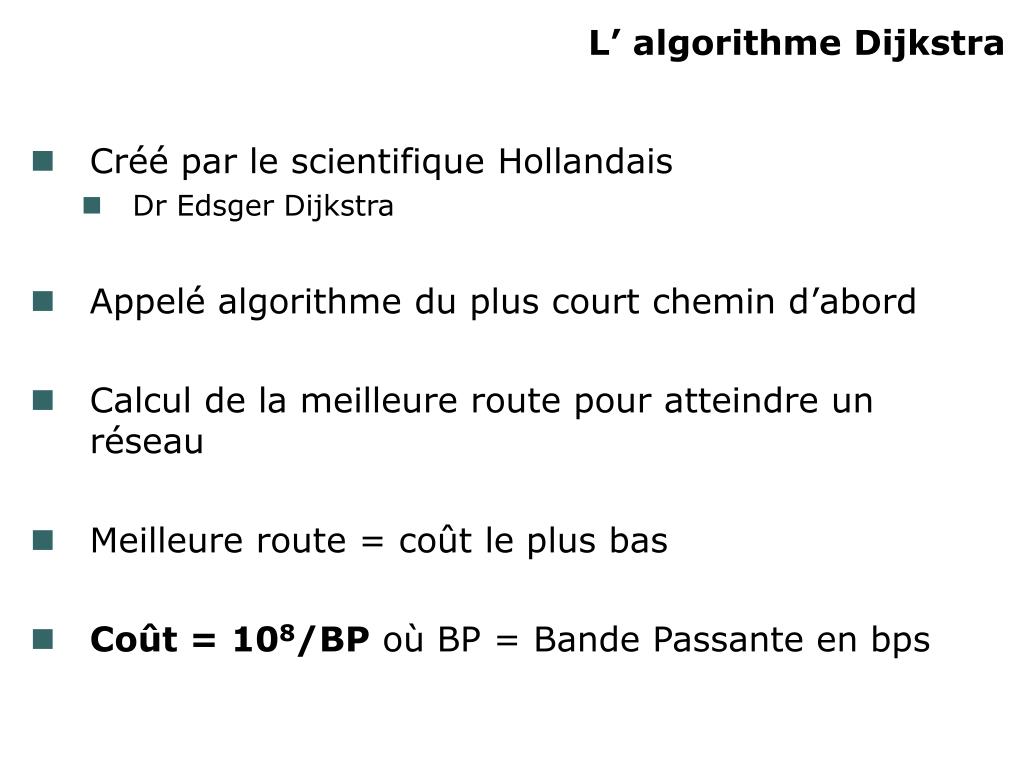

L’ algorithme Dijkstra Créé par le scientifique Hollandais Dr Edsger Dijkstra Appelé algorithme du plus court chemin d’abord Calcul de la meilleure route pour atteindre un réseau Meilleure route = coût le plus bas Coût = 108/BP où BP = Bande Passante en bps

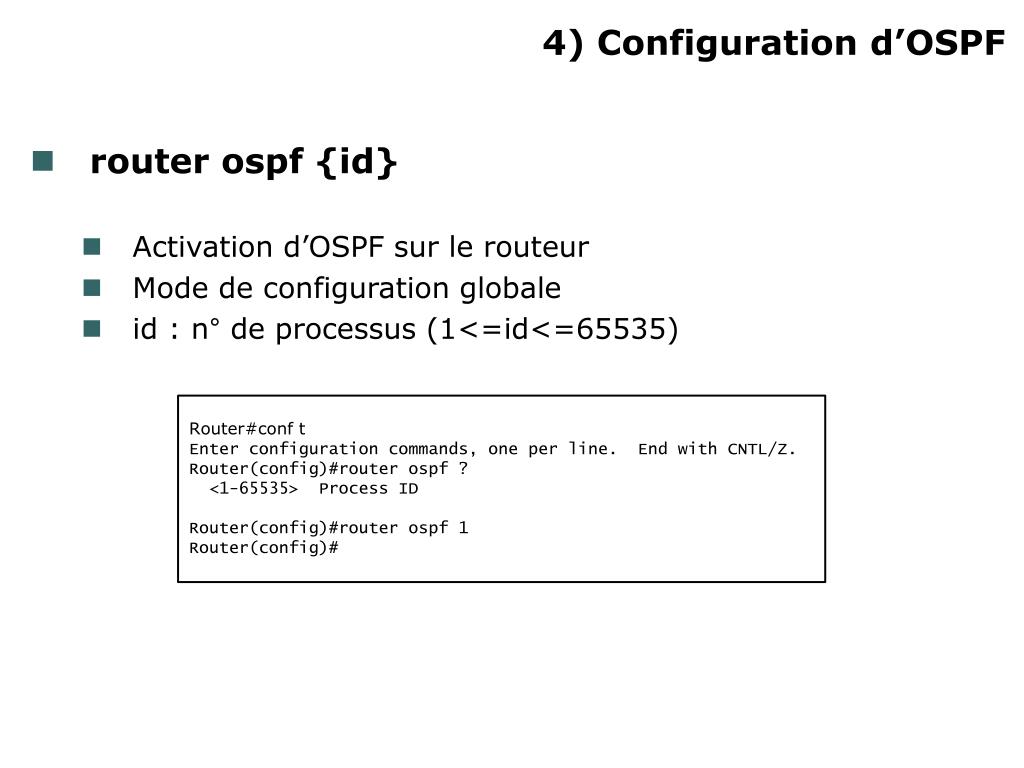

4) Configuration d’OSPF • router ospf {id} • Activation d’OSPF sur le routeur • Mode de configuration globale • id : n° de processus (1<=id<=65535)
Configuration d’OSPF • network {préfixe} {masque générique} area {n° aire} • Indique les réseaux directement connectés au routeur • Mode de configuration du routeur
Configuration d’OSPF Exemple:
Interface logique interface loopback {n°} Configuration d’une interface logique Mode de configuration globale
Interface logique (suite) • Configuration interface logique sur routeur A:

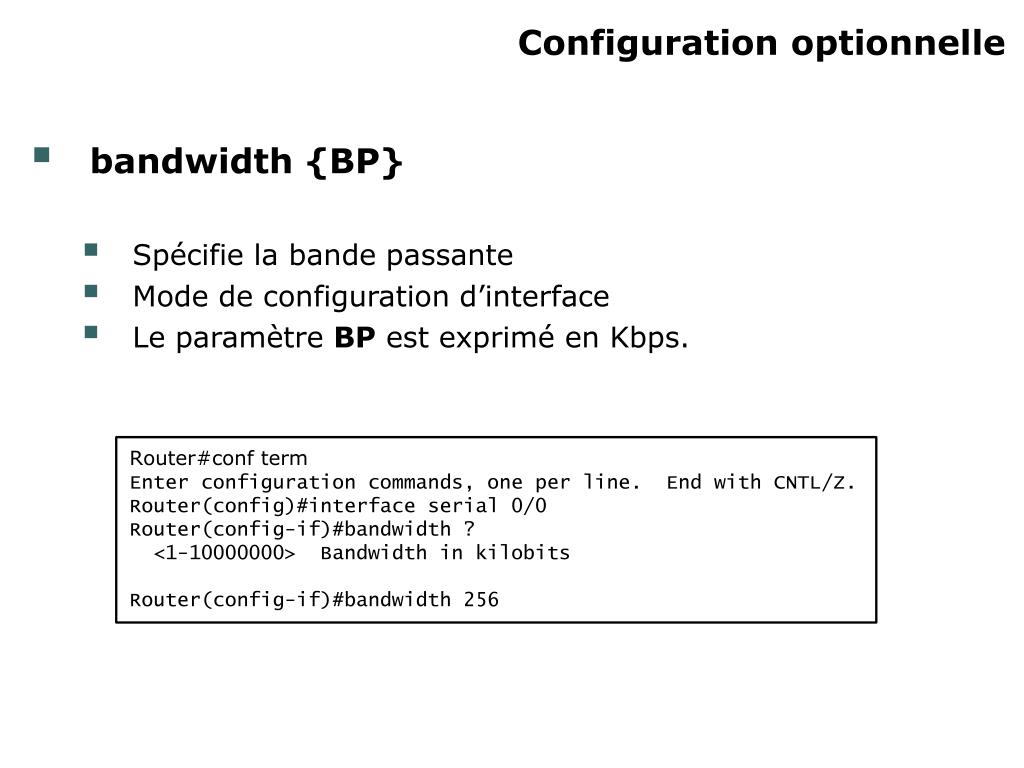

Configuration optionnelle • bandwidth {BP} • Spécifie la bande passante • Mode de configuration d’interface • Le paramètre BP est exprimé en Kbps.
Configuration optionnelle • ipospf priority {priorité} • Priorité d’éligibilité du DR (0 à 255; défaut = 1) • Mode de configuration d’interface • Remarque : • Non éligible = O
Configuration optionnelle • ip ospf cost {coût} • Spécification du coût • Mode de configuration d’interface

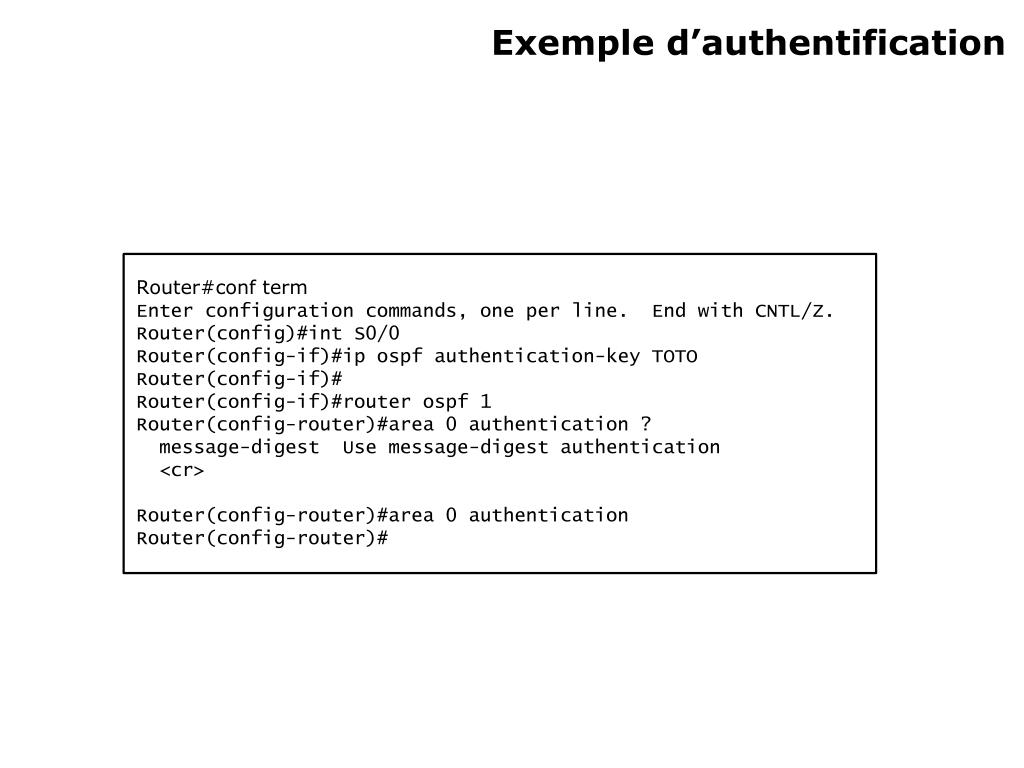

5) Configuration de l’authentification • ip ospf authentication-key {mdp} • Définition du mot de passe • Mode configuration d’interface

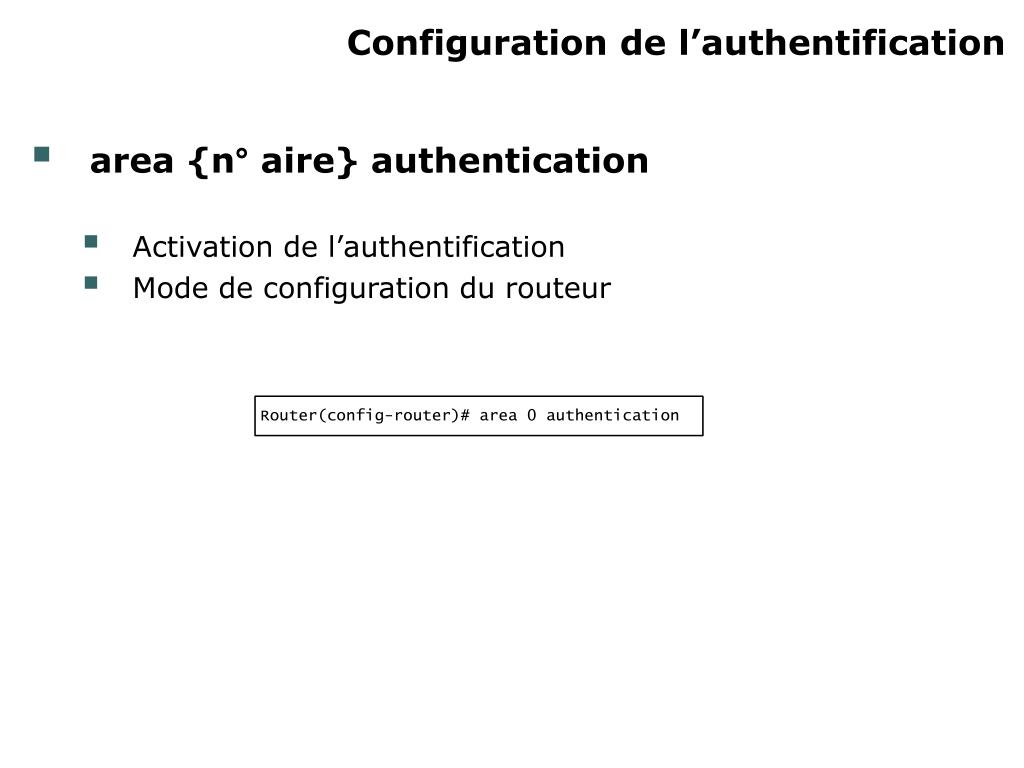

Configuration de l’authentification • area {n° aire} authentication • Activation de l’authentification • Mode de configuration du routeur

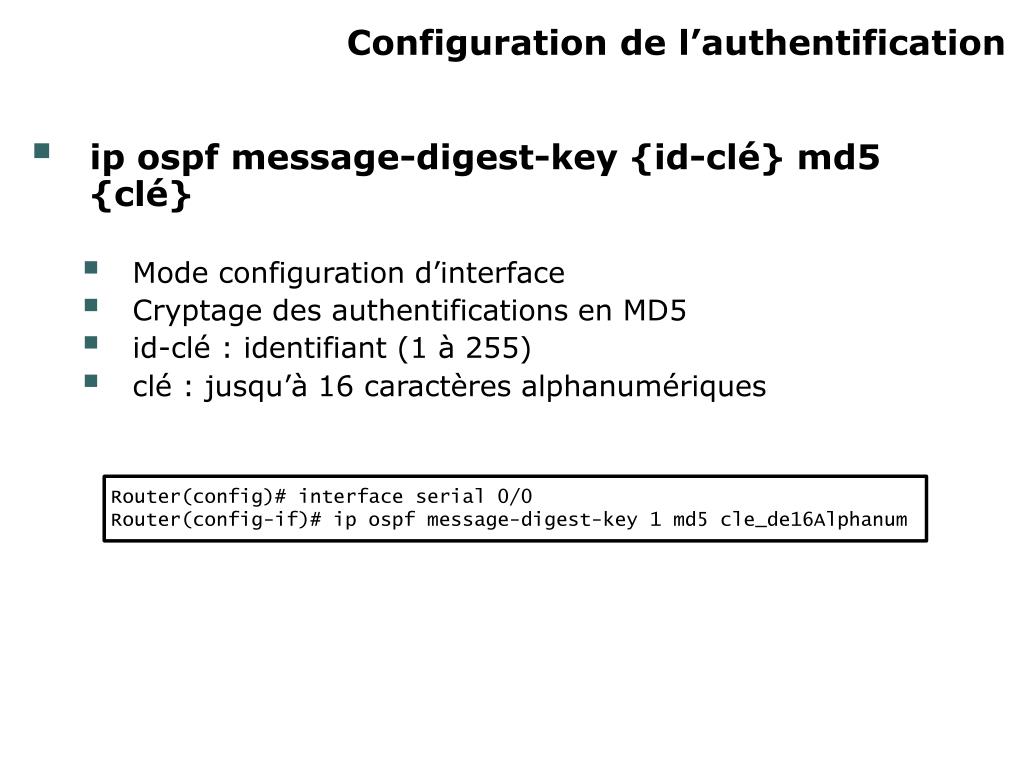

Configuration de l’authentification • ip ospf message-digest-key {id-clé} md5 {clé} • Mode configuration d’interface • Cryptage des authentifications en MD5 • id-clé : identifiant (1 à 255) • clé : jusqu’à 16 caractères alphanumériques

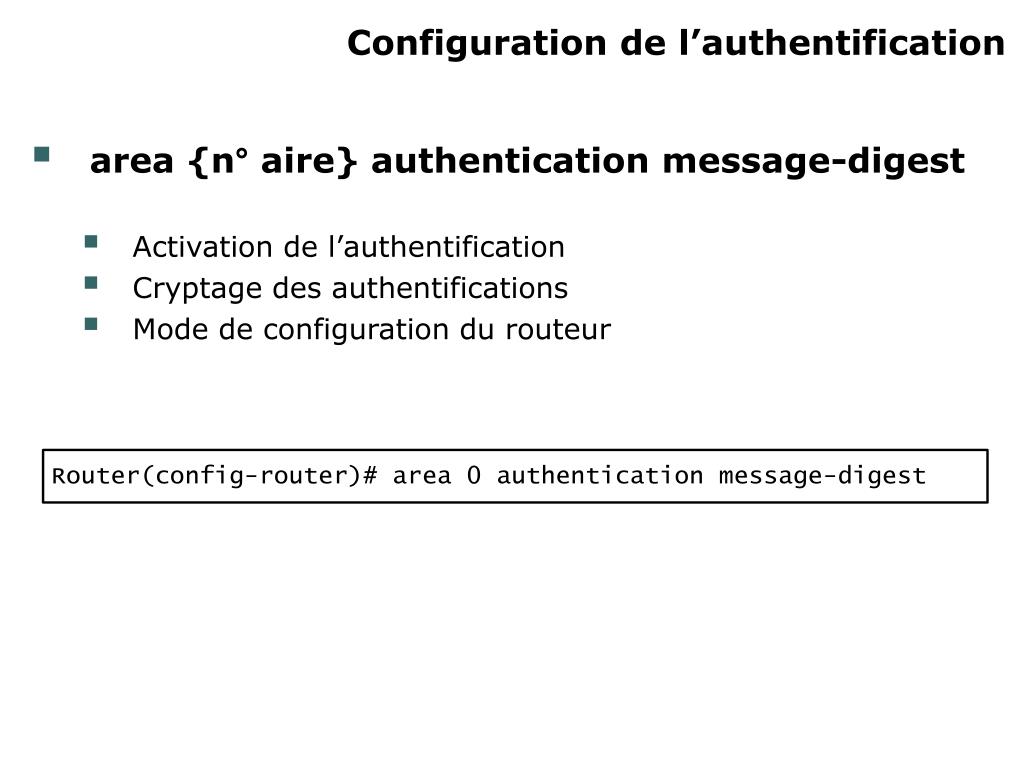

Configuration de l’authentification • area {n° aire} authentication message-digest • Activation de l’authentification • Cryptage des authentifications • Mode de configuration du routeur

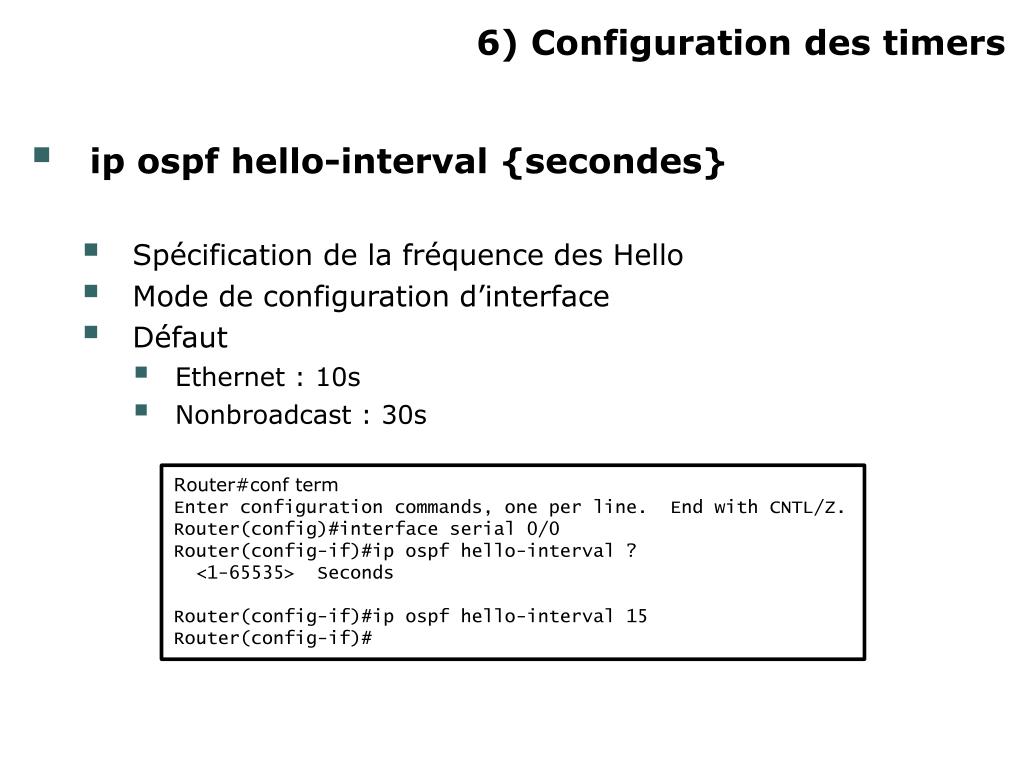

6) Configuration des timers • ip ospf hello-interval {secondes} • Spécification de la fréquence des Hello • Mode de configuration d’interface • Défaut • Ethernet : 10s • Nonbroadcast : 30s

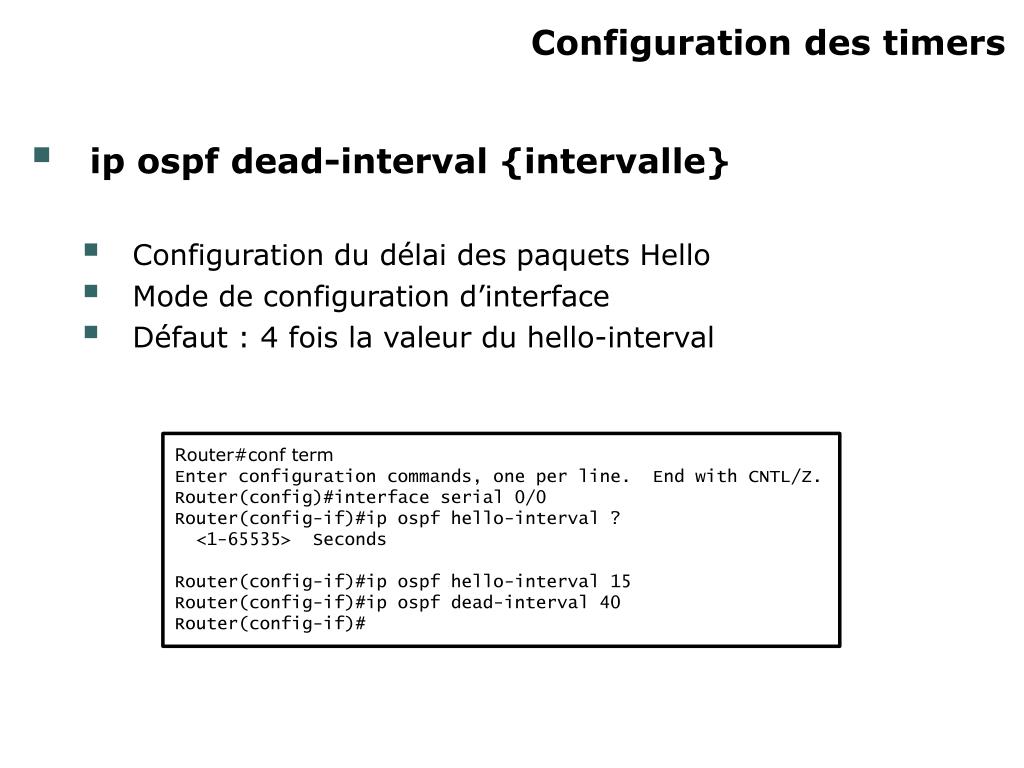

Configuration des timers • ip ospf dead-interval {intervalle} • Configuration du délai des paquets Hello • Mode de configuration d’interface • Défaut : 4 fois la valeur du hello-interval

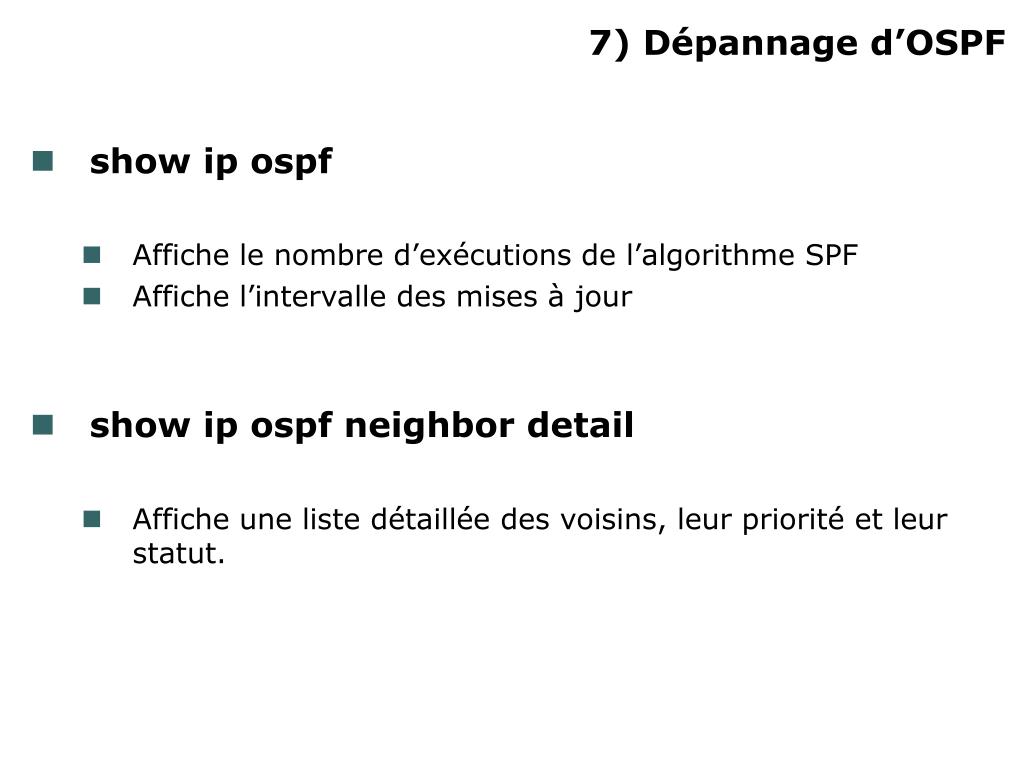

7) Dépannage d’OSPF show ip ospf Affiche le nombre d’exécutions de l’algorithme SPF Affiche l’intervalle des mises à jour show ip ospf neighbor detail Affiche une liste détaillée des voisins, leur priorité et leur statut.
