Operación On-Line

Operación On-Line. Para entrar en modo On-Line seleccionar el icono . Al establecer la comunicación, el área de programa cambia de color pasando a ser gris. En este modo no es posible cambiar variables ni programa .

andres
Download Presentation

Operación On-Line

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

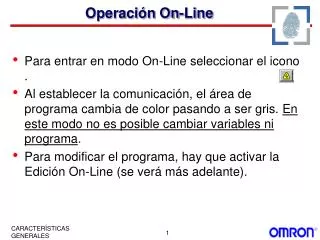

  1. Operación On-Line • Para entrar en modo On-Line seleccionar el icono . • Al establecer la comunicación, el área de programa cambia de color pasando a ser gris. En este modo no es posible cambiar variables ni programa. • Para modificar el programa, hay que activar la Edición On-Line (se verá más adelante). CARACTERÍSTICAS GENERALES

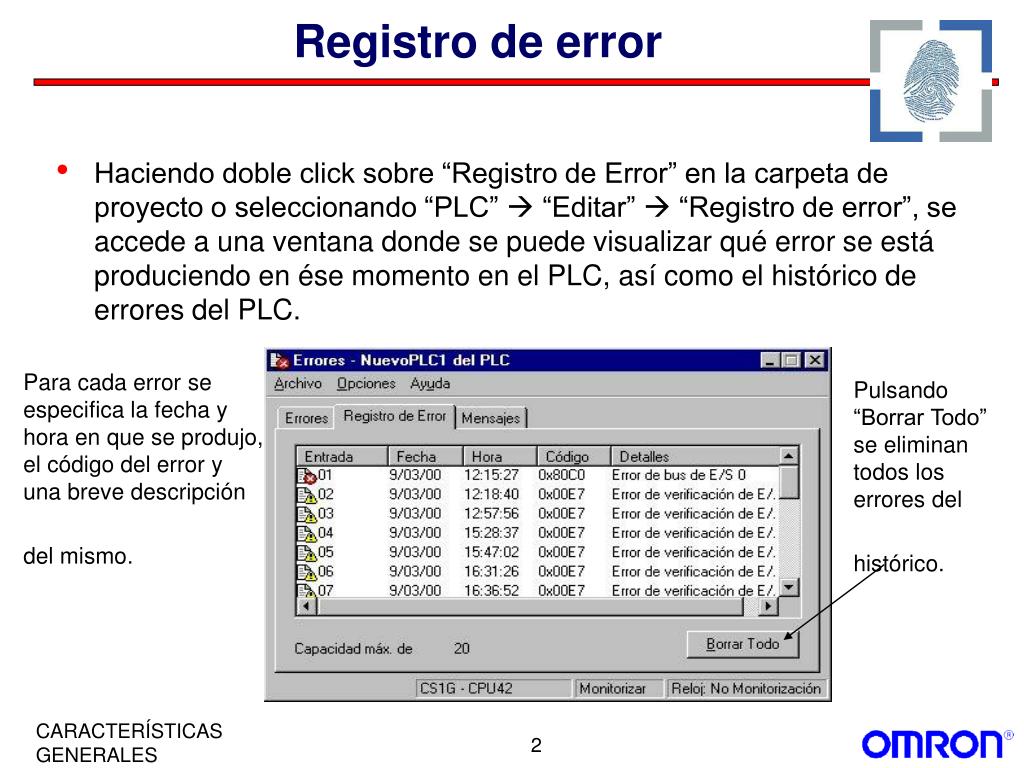

  2. Registro de error • Haciendo doble click sobre “Registro de Error” en la carpeta de proyecto o seleccionando “PLC”  “Editar”  “Registro de error”, se accede a una ventana donde se puede visualizar qué error se está produciendo en ése momento en el PLC, así como el histórico de errores del PLC. Para cada error se especifica la fecha y hora en que se produjo, el código del error y una breve descripción del mismo. Pulsando “Borrar Todo” se eliminan todos los errores del histórico. CARACTERÍSTICAS GENERALES

  3. Transferencia del programa • Seleccionar el icono para volcar el programa sobre el PLC. • Al igual que en Syswin, es posible seleccionar las partes del proyecto a transferir. • Si en el PLC está instalada la Memory Card (sólo CS1), también es posible transferir los símbolos y comentarios. CARACTERÍSTICAS GENERALES

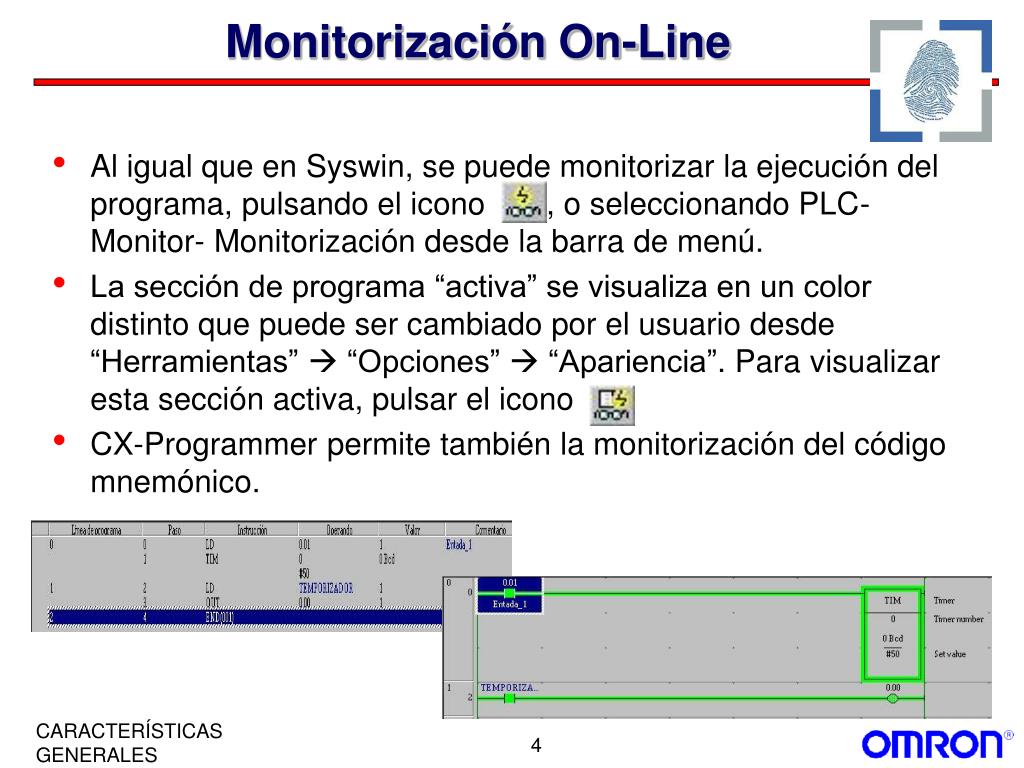

  4. Monitorización On-Line • Al igual que en Syswin, se puede monitorizar la ejecución del programa, pulsando el icono , o seleccionando PLC- Monitor- Monitorización desde la barra de menú. • La sección de programa “activa” se visualiza en un color distinto que puede ser cambiado por el usuario desde “Herramientas”  “Opciones”  “Apariencia”. Para visualizar esta sección activa, pulsar el icono • CX-Programmer permite también la monitorización del código mnemónico. CARACTERÍSTICAS GENERALES

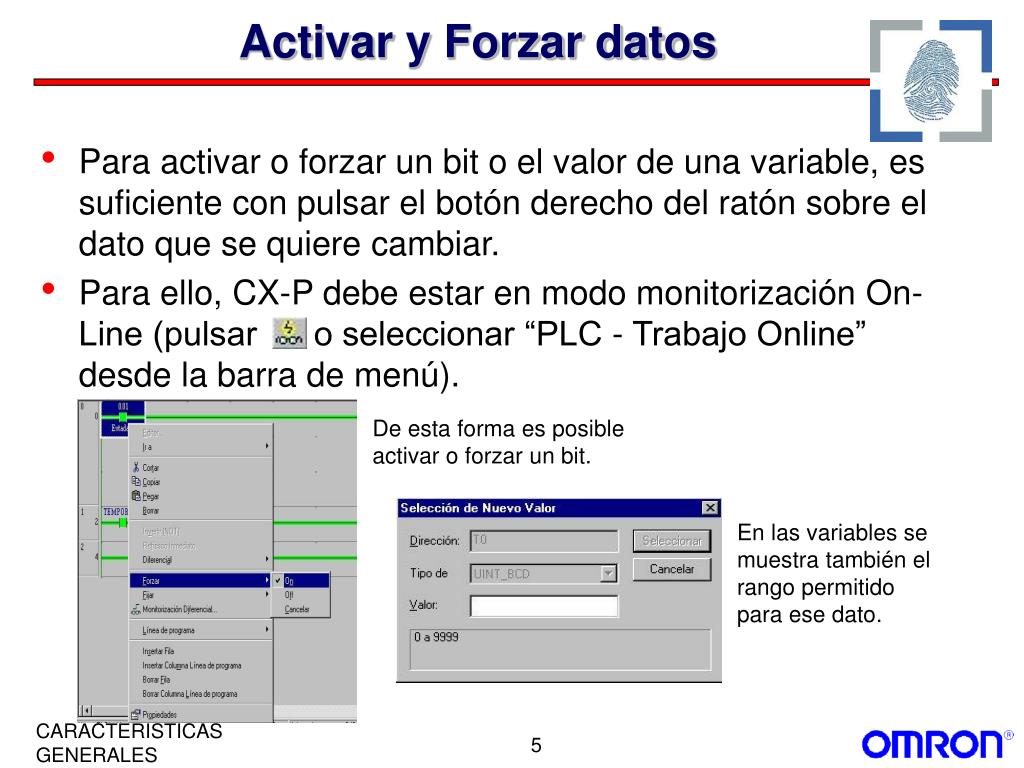

  5. Activar y Forzar datos • Para activar o forzar un bit o el valor de una variable, es suficiente con pulsar el botón derecho del ratón sobre el dato que se quiere cambiar. • Para ello, CX-P debe estar en modo monitorización On-Line (pulsar o seleccionar “PLC - Trabajo Online” desde la barra de menú). De esta forma es posible activar o forzar un bit. En las variables se muestra también el rango permitido para ese dato. CARACTERÍSTICAS GENERALES

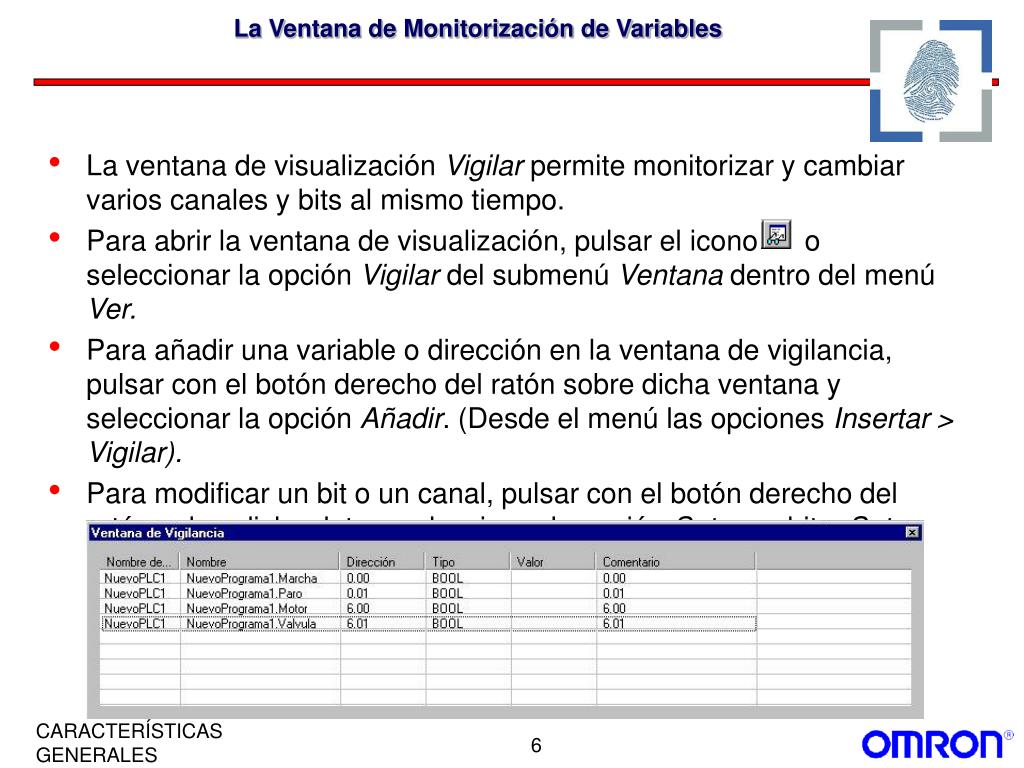

  6. La Ventana de Monitorización de Variables • La ventana de visualización Vigilar permite monitorizar y cambiar varios canales y bits al mismo tiempo. • Para abrir la ventana de visualización, pulsar el icono o seleccionar la opción Vigilar del submenú Ventana dentro del menú Ver. • Para añadir una variable o dirección en la ventana de vigilancia, pulsar con el botón derecho del ratón sobre dicha ventana y seleccionar la opción Añadir. (Desde el menú las opciones Insertar > Vigilar). • Para modificar un bit o un canal, pulsar con el botón derecho del ratón sobre dicho dato y seleccionar la opción Set para bit y Set Value para canal. CARACTERÍSTICAS GENERALES

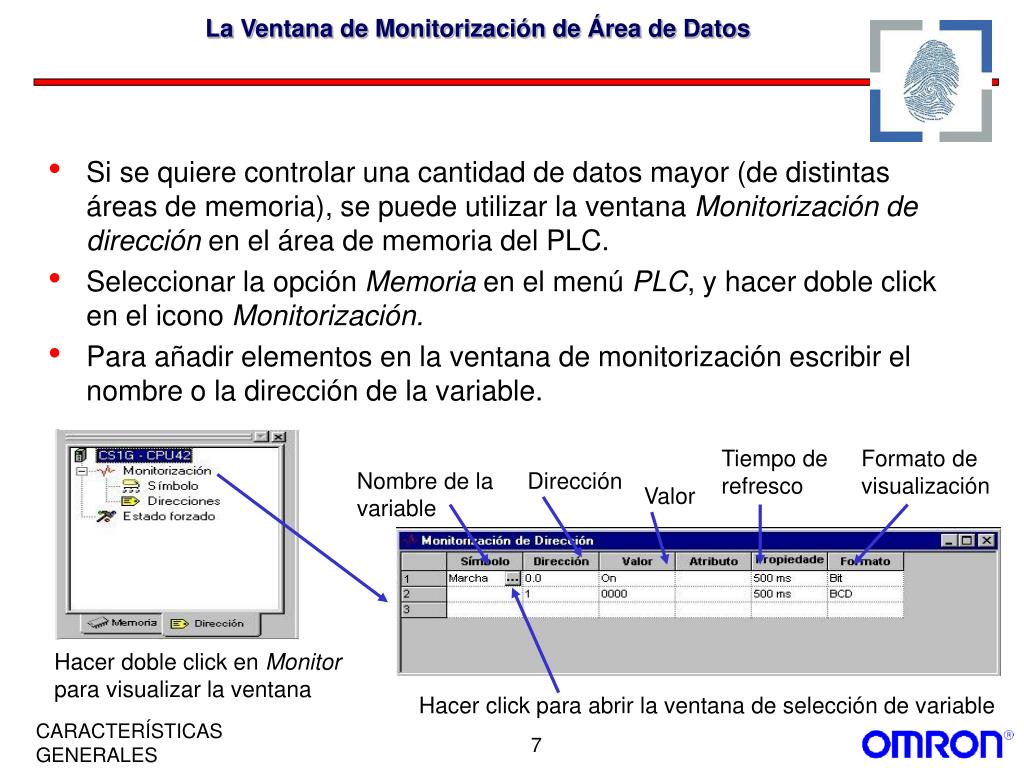

  7. La Ventana de Monitorización de Área de Datos • Si se quiere controlar una cantidad de datos mayor (de distintas áreas de memoria), se puede utilizar la ventana Monitorización de dirección en el área de memoria del PLC. • Seleccionar la opción Memoria en el menú PLC, y hacer doble click en el icono Monitorización. • Para añadir elementos en la ventana de monitorización escribir el nombre o la dirección de la variable. Tiempo de refresco Formato de visualización Nombre de la variable Dirección Valor Hacer doble click en Monitor para visualizar la ventana Hacer click para abrir la ventana de selección de variable CARACTERÍSTICAS GENERALES

  8. Edición On-Line • Para activar la Edición On-Line • Seleccionar una o varias redes. • Activar el icono . • CX-Programmer llevará el control de la correspondencia de la red seleccionada en el PLC. • El área activa de modificación se visualiza en color blanco. • Dentro del área activa es posible efectuar cualquier modificación. También es posible insertar una nueva red (opción Insertar Línea de Programa en el menú Insertar). • Para confirmar las modificaciones realizadas seleccionar el icono . • Para anular las modificaciones realizadas, seleccionar el icono . • La Edición On-Line sólo se puede realizar sobre Diagrama Ladder. CARACTERÍSTICAS GENERALES

  9. Edición On-Line • Al ejecutarse la Edición Online la CPU suspende su operación mientras se está cambiando el programa. El tiempo que se extiende el ciclo depende de: • Capacidad del programa y número de pasos de programa que se cambian. • Número de tareas cíclicas. • Operaciones de edición (insertar, borrar, sobreescribir) • Tipos de las instrucciones que se usen. • El tiempo de extensión para la Edición Online depende principalmente del tamaño de la tarea más grande. De forma ideal las tareas deben separarse de forma que el tamaño máximo para cada tarea sea de 64 Kpasos. • Para el CS1, si el tamaño máximo de cada tarea es de 64Kpasos, el tiempo de extensión del ciclo de Edición Online será de 350 ms máximo. CARACTERÍSTICAS GENERALES

  10. Seguimiento de datos • Pinchando sobre el icono o bien seleccionando “PLC”  “Seguimiento de datos”, se pueden analizar de forma simultánea la evolución en el tiempo hasta 12 bits y 6 canales del PLC. Estado de canales Estado de bits CARACTERÍSTICAS GENERALES

  11. Seguimiento de datos • El primer paso para realizar un seguimiento de datos es configurar los bits o canales a utilizar así como los periodos de muestreo y modo de accionamiento (por intervalo fijo, una vez por ciclo,...) desde la opción “Operación”  “Configurar” o pinchando sobre . CARACTERÍSTICAS GENERALES

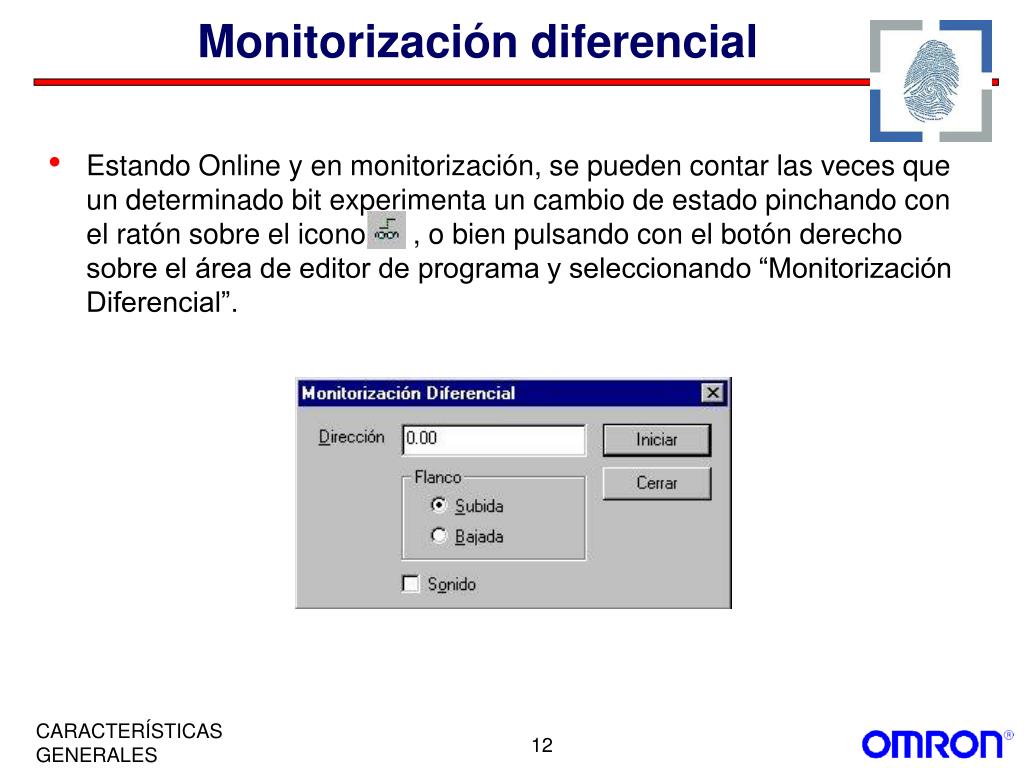

  12. Monitorización diferencial • Estando Online y en monitorización, se pueden contar las veces que un determinado bit experimenta un cambio de estado pinchando con el ratón sobre el icono , o bien pulsando con el botón derecho sobre el área de editor de programa y seleccionando “Monitorización Diferencial”. CARACTERÍSTICAS GENERALES

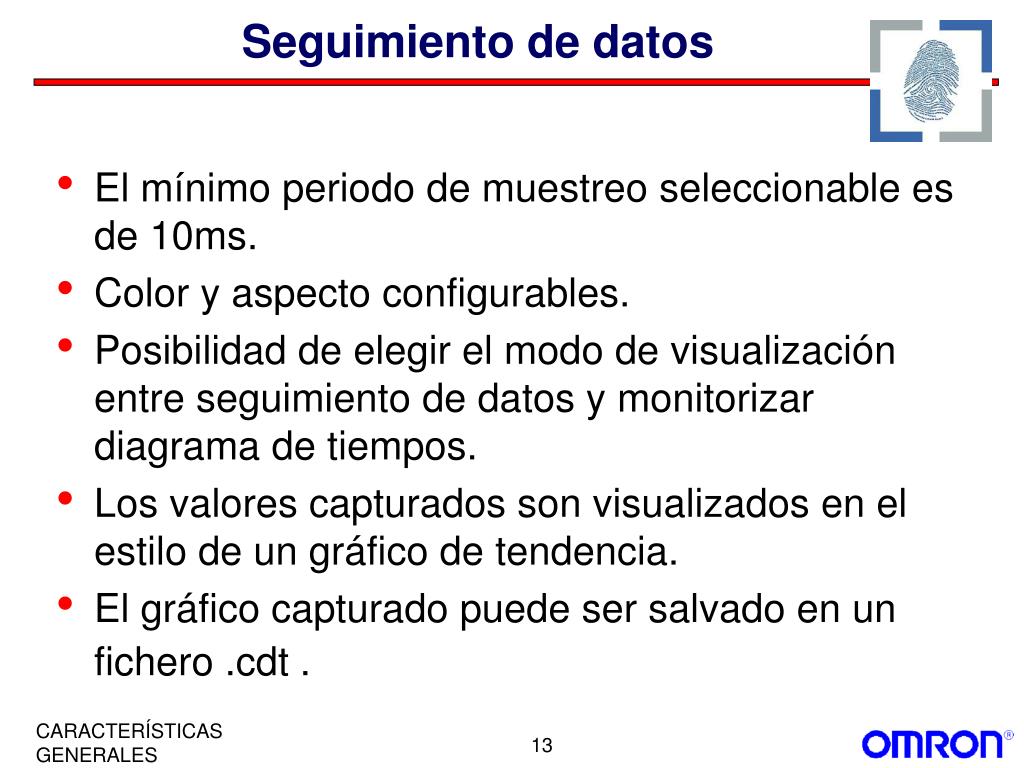

  13. Seguimiento de datos • El mínimo periodo de muestreo seleccionable es de 10ms. • Color y aspecto configurables. • Posibilidad de elegir el modo de visualización entre seguimiento de datos y monitorizar diagrama de tiempos. • Los valores capturados son visualizados en el estilo de un gráfico de tendencia. • El gráfico capturado puede ser salvado en un fichero .cdt . CARACTERÍSTICAS GENERALES

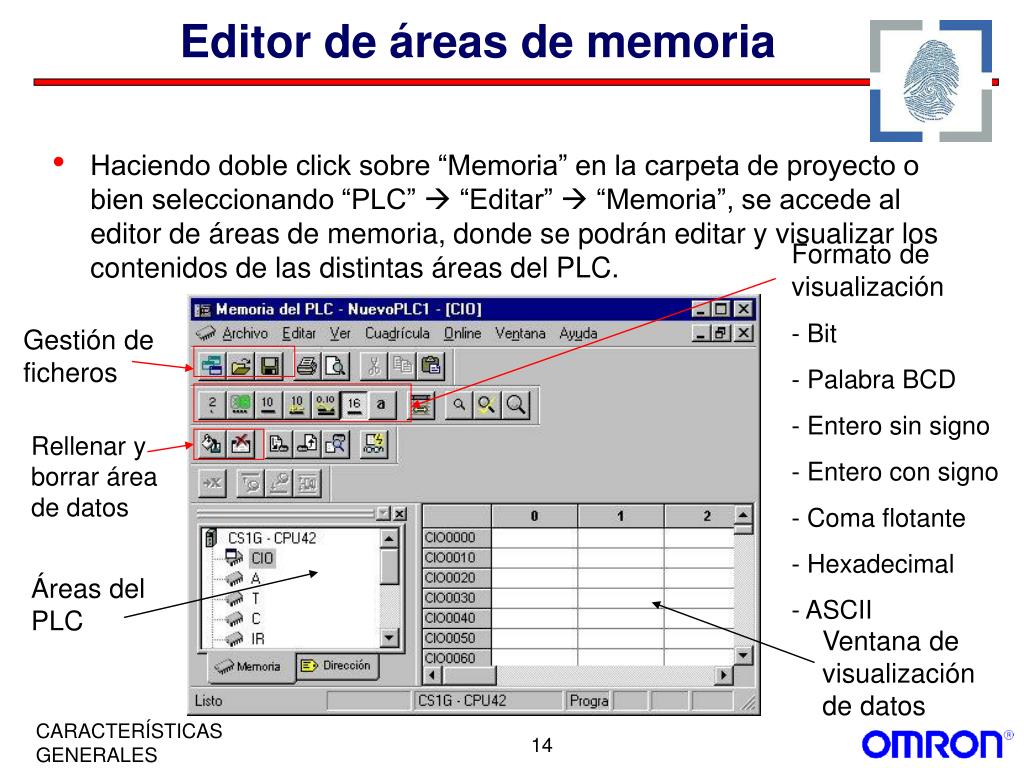

  14. Editor de áreas de memoria • Haciendo doble click sobre “Memoria” en la carpeta de proyecto o bien seleccionando “PLC”  “Editar”  “Memoria”, se accede al editor de áreas de memoria, donde se podrán editar y visualizar los contenidos de las distintas áreas del PLC. Formato de visualización - Bit - Palabra BCD - Entero sin signo - Entero con signo - Coma flotante - Hexadecimal - ASCII Gestión de ficheros Rellenar y borrar área de datos Áreas del PLC Ventana de visualización de datos CARACTERÍSTICAS GENERALES

  15. Editor de áreas de memoria • Seleccionando la pestaña de “Dirección”, se podrán visualizar y editar las variables que se deseen monitorizar, o también se podrán buscar los bits que están forzados. Haciendo doble click sobre “Estado forzado” CARACTERÍSTICAS GENERALES

  16. Referencias cruzadas • CX-Programmer dispone de una gestión de las referencias cruzadas muy eficaz. • Es posible obtener listados globales sobre el programa o listados referentes a un contacto determinado. • Es también posible la impresión de un informe de referencias cruzadas simplemente seleccionando la opción “Imprimir” dentro del menú “Archivo” CARACTERÍSTICAS GENERALES

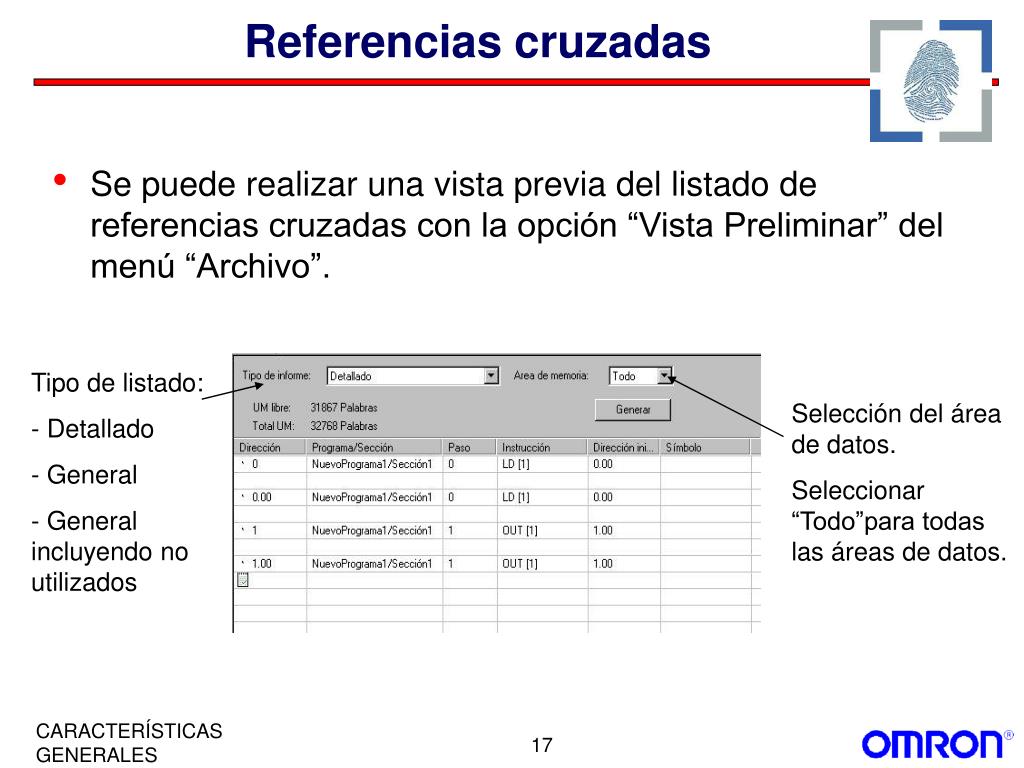

  17. Referencias cruzadas • Se puede realizar una vista previa del listado de referencias cruzadas con la opción “Vista Preliminar” del menú “Archivo”. Tipo de listado: - Detallado - General - General incluyendo no utilizados Selección del área de datos. Seleccionar “Todo”para todas las áreas de datos. CARACTERÍSTICAS GENERALES

  18. Referencias Cruzadas Detallado CARACTERÍSTICAS GENERALES

  19. Referencias Cruzadas General Solo las direcciones que se utilizan en el programa + xx = Número de veces + D = Documentado CARACTERÍSTICAS GENERALES

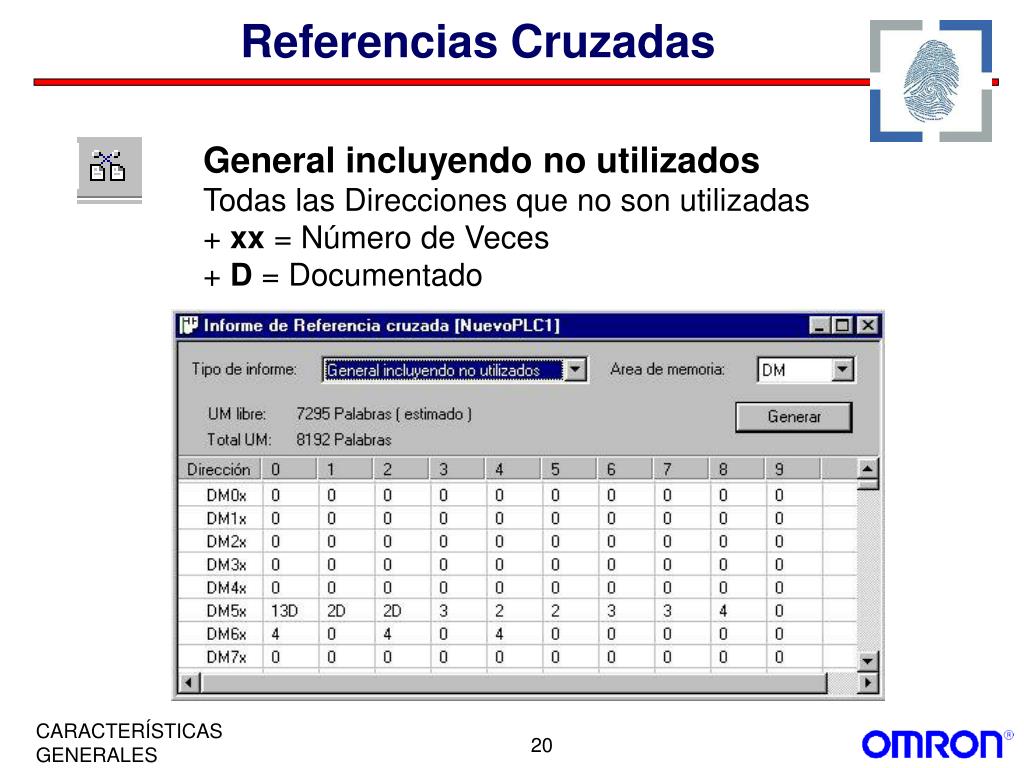

  20. Referencias Cruzadas General incluyendo no utilizados Todas las Direcciones que no son utilizadas + xx = Número de Veces + D = Documentado CARACTERÍSTICAS GENERALES

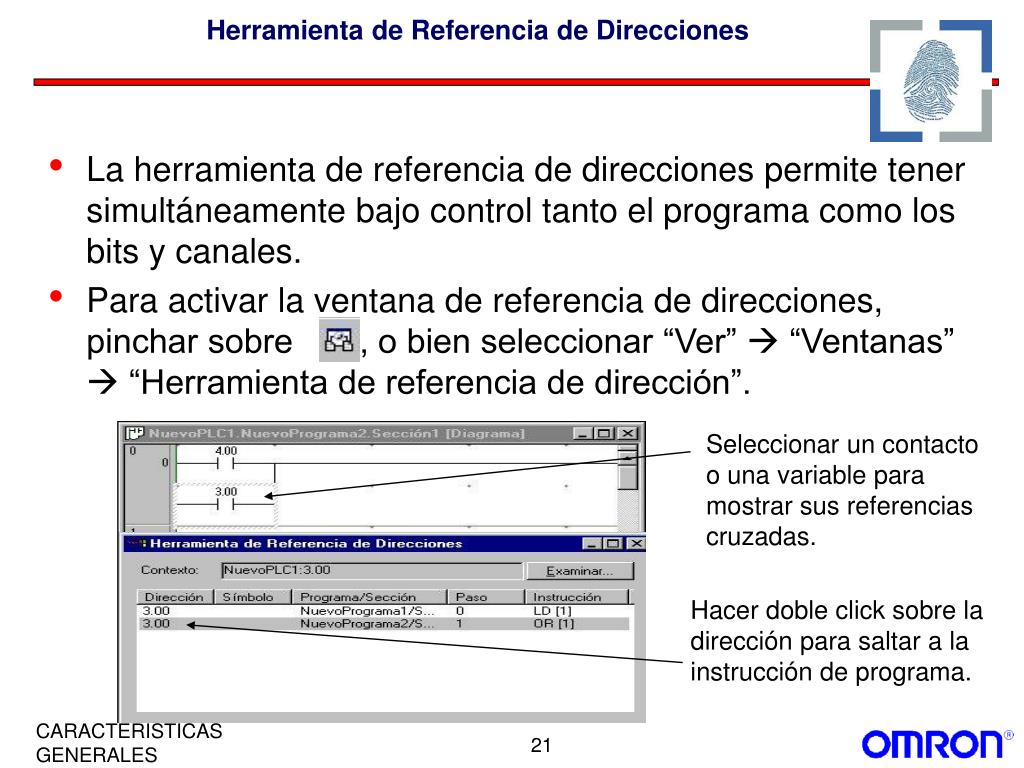

  21. Herramienta de Referencia de Direcciones • La herramienta de referencia de direcciones permite tener simultáneamente bajo control tanto el programa como los bits y canales. • Para activar la ventana de referencia de direcciones, pinchar sobre , o bien seleccionar “Ver”  “Ventanas”  “Herramienta de referencia de dirección”. Seleccionar un contacto o una variable para mostrar sus referencias cruzadas. Hacer doble click sobre la dirección para saltar a la instrucción de programa. CARACTERÍSTICAS GENERALES

  22. Reloj del PLC • Haciendo doble click sobre “Reloj del PLC” en la carpeta de proyecto o seleccionando “PLC”  “Editar”  “Reloj”, se accede a una ventana desde donde es posible cambiar la hora del PLC fácilmente pinchando sobre un botón que sincroniza la hora del PLC con la del Ordenador. CARACTERÍSTICAS GENERALES

  23. Establecimiento de contraseña • En el caso de trabajar con un CS1, el método de protección del programa es el siguiente: 1º) Desde “Propiedades del PLC” seleccionar la pestaña “Protección” y escribir la contraseña (para el CS1 la contraseña puede estar formada por caracteres ASCII). CARACTERÍSTICAS GENERALES

  24. Establecimiento de contraseña 2º) Una vez se ha comunicado Online con el PLC, pinchar sobre o bien seleccionar “PLC”  “Protección”  “Establecer Contraseña”. Aparecerá una ventana desde la cual activaremos la contraseña pulsando sobre “Aceptar”. CARACTERÍSTICAS GENERALES

  25. Desactivación de contraseña • Para quitar la protección del programa,habiendo comunicado Online previamente, pulsar sobre el icono , o bien seleccionar “PLC”  “Protección”  “Eliminar contraseña”. Aparecerá una ventana con un campo donde se deberá escribir la contraseña correcta para posteriormente desproteger el programa pinchando sobre “Aceptar”. CARACTERÍSTICAS GENERALES

  26. Tarjeta de Memoria • Gestión de la Tarjeta de Memoria desde CX-Programmer • Tarjeta de Memoria • Almacena los Símbolos y Comentarios de Programa • Posibilidad de salvar y recuperar • Programa de PLC • Partes de la Memoria (todas las áreas) • Setup del PLC - Configuración de las Unidades de Bus, Tabla de E/S, Area de Dispositivos Periféricos, Setup del PLC, Tablas de Rutas. • Ficheros basados en DOS CARACTERÍSTICAS GENERALES

  27. Tarjeta de Memoria • Para los PLC’s de las series CS1 y CV se puede acceder a un editor para gestionar los ficheros que se pueden almacenar en la tarjeta de memoria del PLC. Para ello, estando en Online, hacer doble click sobre “Tarjeta de Memoria” en la carpeta de proyecto o bien seleccionar “PLC”  “Editar”  “Tarjeta de Memoria”. Tres tipos de ficheros: - Ficheros de programa (área de programa) - Ficheros de datos (área de memoria de E/S) - Ficheros de parámetros (área de parámetros) P.e. Setup del PLC. CARACTERÍSTICAS GENERALES

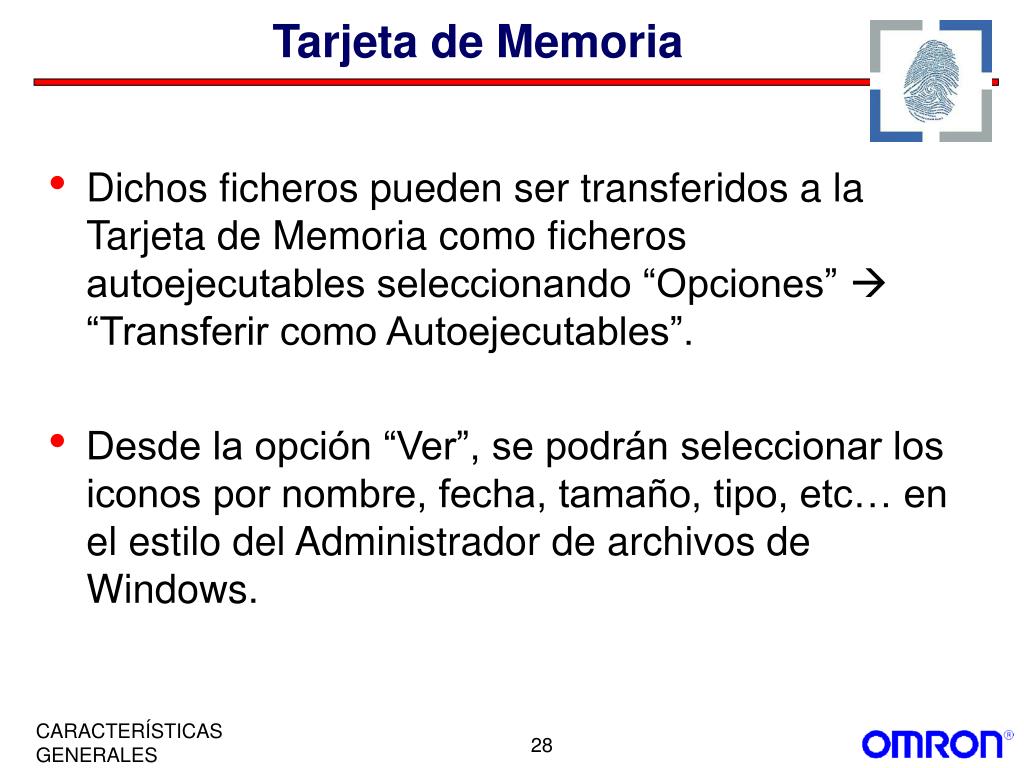

  28. Tarjeta de Memoria • Dichos ficheros pueden ser transferidos a la Tarjeta de Memoria como ficheros autoejecutables seleccionando “Opciones”  “Transferir como Autoejecutables”. • Desde la opción “Ver”, se podrán seleccionar los iconos por nombre, fecha, tamaño, tipo, etc… en el estilo del Administrador de archivos de Windows. CARACTERÍSTICAS GENERALES

  29. Programación por Tareas • Existen dos tipos de tareas: las cíclicas y las de interrupción. • Con el CS1 se puede dividir el programa en varias tareas diferentes. • Cada tarea tiene el aspecto de un programa ladder autónomo y puede ser analizada y programada por separado. • Cada tarea cíclica (max. 32) puede ser activada o puesta en reposo actuando sobre su respectivo flag de estado mediante las instrucciones TKON y TKOF. Tarea Task Task Task ProgramaLadder END CARACTERÍSTICAS GENERALES

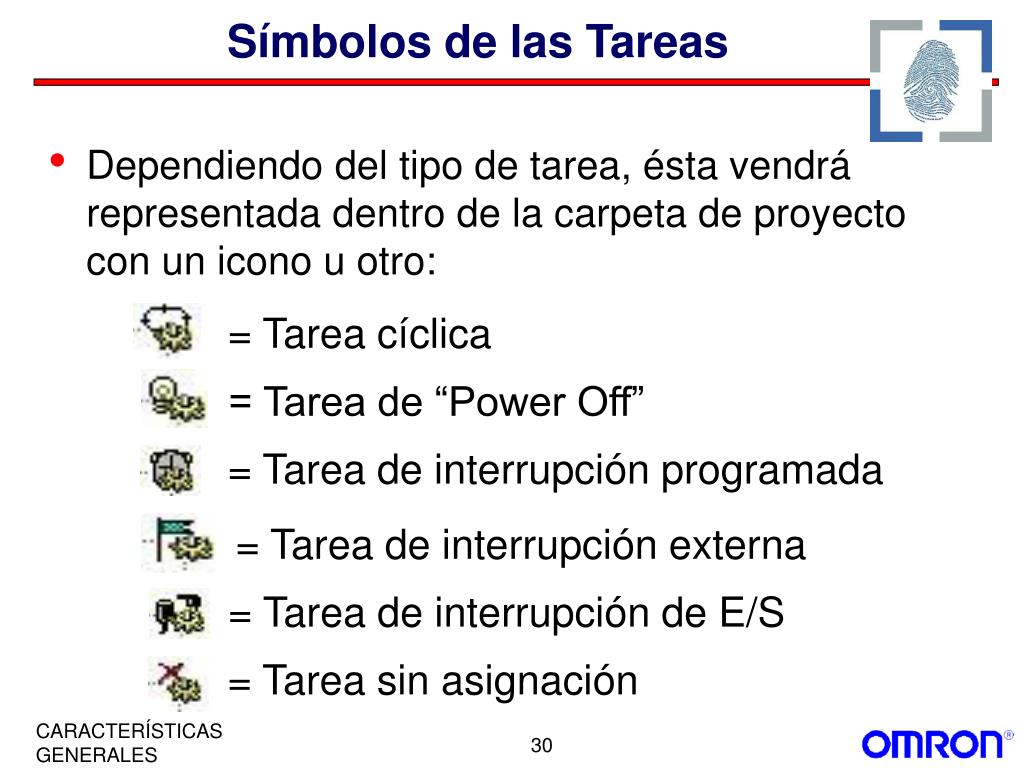

  30. Símbolos de las Tareas • Dependiendo del tipo de tarea, ésta vendrá representada dentro de la carpeta de proyecto con un icono u otro: = Tarea cíclica = Tarea de “Power Off” = Tarea de interrupción programada = Tarea de interrupción externa = Tarea de interrupción de E/S = Tarea sin asignación CARACTERÍSTICAS GENERALES

  31. Programación por Tareas. Tareas Cíclicas • Al añadir una tarea cíclica se le asigna un número de 0 a 31. • Las tareas cíclicas activadas se ejecutan secuencialmente y por orden según el número de tarea. • Cuando se define una tarea cíclica, ésta estará en uno de los siguientes cuatro estados: Deshabilitada, Activada, Ejecutándose o en reposo. CARACTERÍSTICAS GENERALES

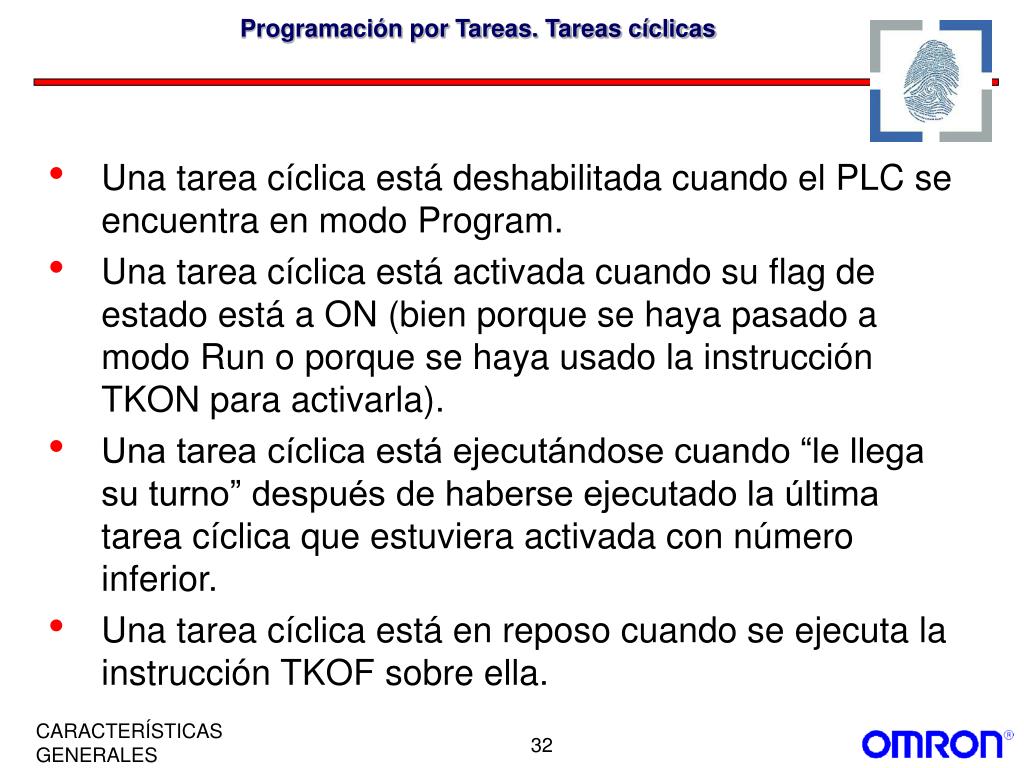

  32. Programación por Tareas. Tareas cíclicas • Una tarea cíclica está deshabilitada cuando el PLC se encuentra en modo Program. • Una tarea cíclica está activada cuando su flag de estado está a ON (bien porque se haya pasado a modo Run o porque se haya usado la instrucción TKON para activarla). • Una tarea cíclica está ejecutándose cuando “le llega su turno” después de haberse ejecutado la última tarea cíclica que estuviera activada con número inferior. • Una tarea cíclica está en reposo cuando se ejecuta la instrucción TKOF sobre ella. CARACTERÍSTICAS GENERALES

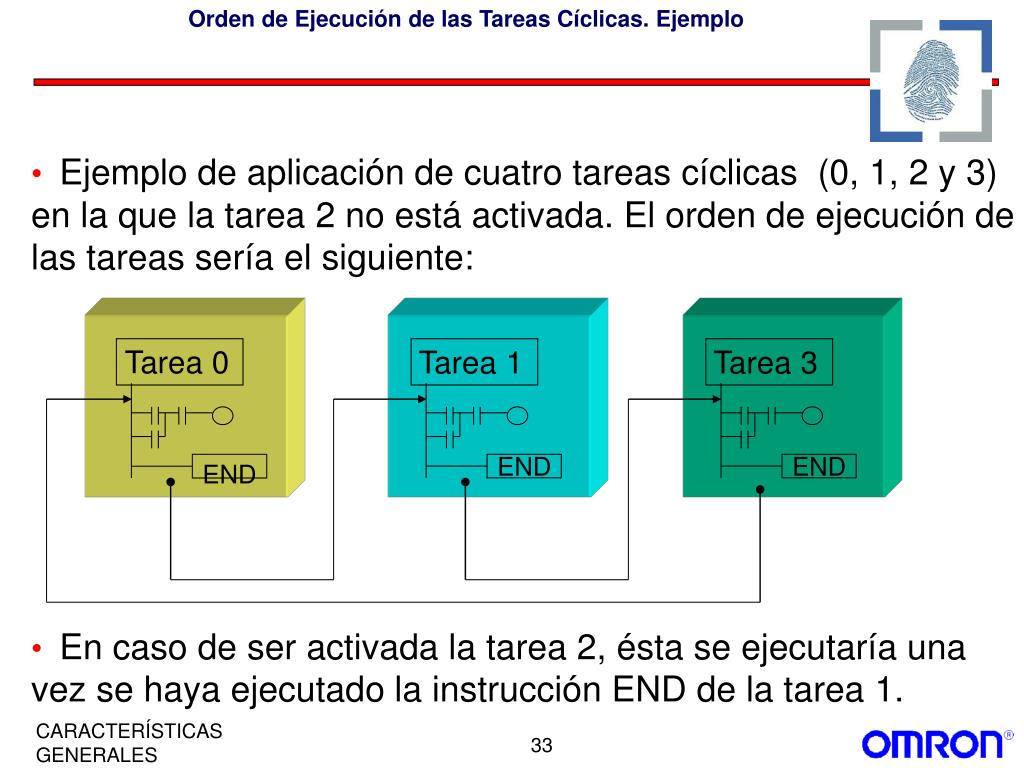

  33. Tarea 3 Tarea 1 Tarea 0 END END END Orden de Ejecución de las Tareas Cíclicas. Ejemplo • Ejemplo de aplicación de cuatro tareas cíclicas (0, 1, 2 y 3) en la que la tarea 2 no está activada. El orden de ejecución de las tareas sería el siguiente: • En caso de ser activada la tarea 2, ésta se ejecutaría una vez se haya ejecutado la instrucción END de la tarea 1. CARACTERÍSTICAS GENERALES

  34. Programación por Tareas. Tareas Cíclicas • Por defecto, sólo está activada la tarea cíclica 0. • El refresco de las E/S es común a todas las tareas. • Si en una tarea con número de tarea “A” se ejecuta una instrucción TKON o TKOF sobre otra tarea con número de tarea “B”, la transición del estado de la tarea “B” se produce en el mismo ciclo de scan si A<B, y se produce en el siguiente ciclo si A>B. • Una tarea cíclica en reposo permanece “congelada” y el estado de los bits de salida se mantiene. Además no ocupa ciclo de scan y los temporizadores continúan contando, pero sus contactos no se activan. • Las instrucciones TKON y TKOF sólo pueden ser usadas con las tareas cíclicas, y no con las de interrupción. CARACTERÍSTICAS GENERALES

  35. Programación por Tareas. Tareas de Interrupción • Se pueden crear hasta 256 tareas de interrupción como máximo repartidas de la siguiente manera: • 32 T. de interrupción de E/S utilizando hasta 4 módulos C200HS-INT01. Sus números de interrupción son de 100 a 131. • 2 T. de interrupciones programadas con periodo mínimo de 1 milisegundo. Sus números de interrupción son 2 y 3. • 1 interrupción de Power Off, que se activa cuando la tensión de alimentación está por debajo del 85% del valor nominal durante un tiempo que se puede seleccionar entre 0 y10 ms. • El resto de tareas de interrupción (hasta completar las 256) son externas, y son generadas por unidades especiales de E/S, u. de bus de CS1 y tarjetas Inner Board. Sus números de interrupción van de 0 a 255 exceptuando los números de 100 a 131, 1, 2 y 3, que corresponden a las tareas descritas en los tres puntos anteriores. CARACTERÍSTICAS GENERALES

  36. END Prioridad de las Tareas de Interrupción • Si ocurre una interrupción B mientras se está ejecutando una tarea de interrupción A, la tarea de interrupción B no comenzará a ejecutarse hasta que no haya finalizado la tarea de interrupción A. Tarea cíclica 0 Tarea de interrupción 100 Tarea de interrupción 101 Tarea Int. 101 Tarea 0 Tarea Int. 100 END END Se produce la interrupción 101, pero no se ejecuta hasta no haber finalizado la 100 Se produce la interrupción 100 CARACTERÍSTICAS GENERALES

  37. CLI 0 #0001 END END END Prioridad de las Tareas de Interrupción • Si se desea que una interrupción no se ejecute cuando previamente se haya ejecutado otra interrupción se puede utilizar la instrucción CLI como se indica en la siguiente figura (las interrupciones programadas y las externas no pueden ser canceladas): La tarea de interrupción 101 será ignorada mientras se esté ejecutando otra tarea de interrupción. Tarea cíclica Tarea de interrupción de E/S (Tarea nº 101) Tarea de interrupción A Interrupción durante la ejecución La tarea de interrupción 101 no se ejecutará CARACTERÍSTICAS GENERALES

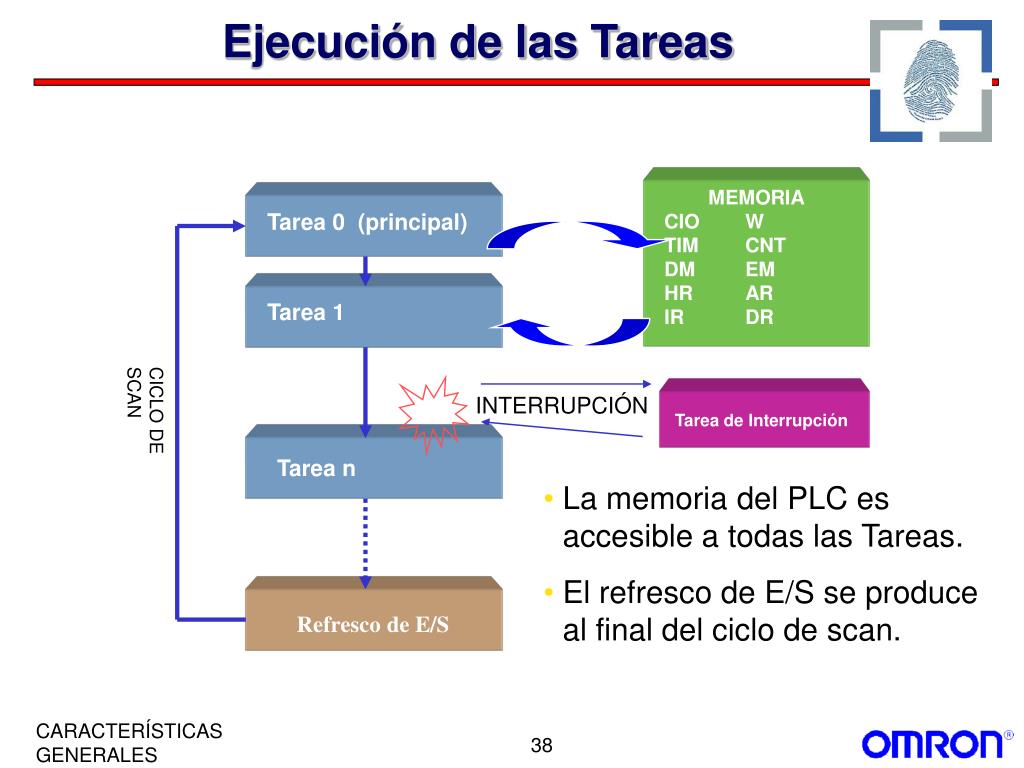

  38. Ejecución de las Tareas MEMORIA CIO W TIM CNT DM EM HR AR IR DR Tarea 0 (principal) Tarea 1 CICLO DE SCAN INTERRUPCIÓN Tarea de Interrupción Tarea n • La memoria del PLC es accesible a todas las Tareas. • El refresco de E/S se produce al final del ciclo de scan. Refresco de E/S CARACTERÍSTICAS GENERALES

  39. Configuración de las Tareas • Al abrir un proyecto, se crea por defecto la Tarea 0 (tarea principal) y su flag se encuentra activado. • Cualquier tarea añadida, no tiene número de tarea asignado por defecto. • Para asignar tipo, número, comentario, etc a una tarea, entrar en las propiedades de la Tarea, activando el icono . CARACTERÍSTICAS GENERALES

  40. Configuración de las Tareas • Las propiedades engloban los siguientes parámetros: • Nombre de la Tarea. • Tipo y número de tarea: cíclica (0-31), interrupción programada (2,3), interrupción de E/S (100-131), interrupción de power off(1), interrupción externa (el resto de números entre 0 y 255 para las tareas de interrupción). • Flag de estado de la tarea cíclica. Al crear una tarea cíclica, seleccionando “Inicio de Operación” dentro de sus propiedades, dicha tarea pasa a estar activada en el momento que el PLC esté en modo Monitor o Run (si no se selecciona dicha opción, la tarea permanecerá en reposo hasta que no se realice ninguna acción TKON sobre ella). CARACTERÍSTICAS GENERALES

  41. Tareas de Interrupción • En el CS1, una Tarea de Interrupción es el equivalente a una Subrutina de Interrupción. • Análogamente a la serie CV, las interrupciones se activan con la instrucción MSKS. • La instrucción MSKS se puede utilizar en cualquier tarea cíclica. • La instrucción DI permite deshabilitar todas las interrupciones, la instrucción EI las habilita. • Las instrucciones DI y EI se pueden utilizar para deshabilitar momentáneamente una interrupción antes de un punto “crítico” del programa. CARACTERÍSTICAS GENERALES

  42. Reutilización de Tareas Las Tareas se pueden reutilizar en otros proyectos. - Símplemente haciendo Copiar-Pegar la Tarea en un nuevo proyecto. CARACTERÍSTICAS GENERALES

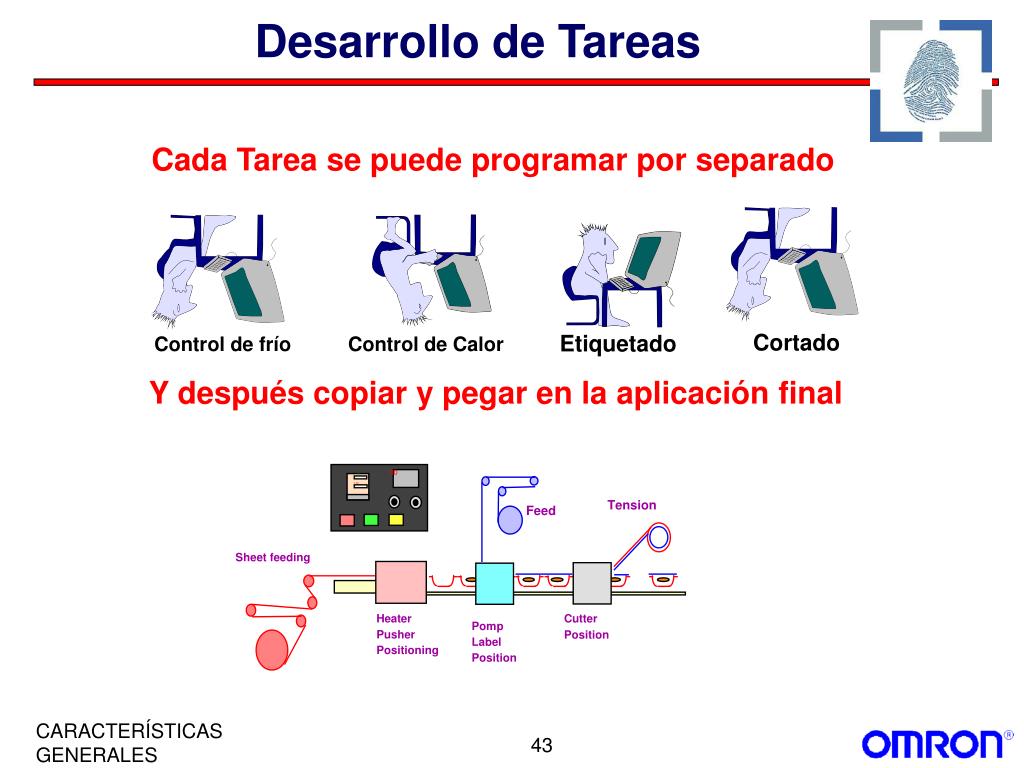

  43. 00 70 130 Desarrollo de Tareas Cada Tarea se puede programar por separado Cortado Etiquetado Control de frío Control de Calor Y después copiar y pegar en la aplicación final Tension Feed Sheet feeding Heater Cutter Pomp Pusher Position Label Positioning Position CARACTERÍSTICAS GENERALES

  44. Desarrollo de Tareas Etiquetado Control de Frío Control de Calor Cortado TAREA 1 TAREA 2 TAREA 3 TAREA 4 Cada Tarea se puede programar y testear por separado en diferentes localizaciones físicas. 32 Tareas Programables 256 Tareas de Interrupción (32 son Interrupciones de E/S Para finalmente copiar y pegar sobre el Proyecto Final CARACTERÍSTICAS GENERALES

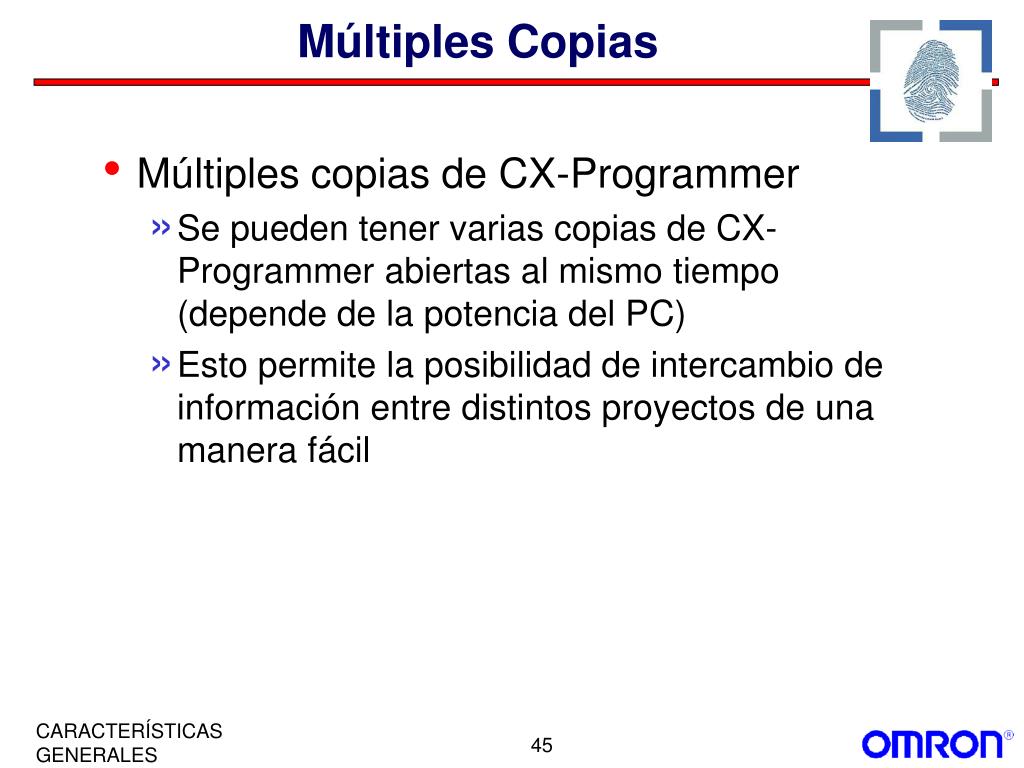

  45. Múltiples Copias • Múltiples copias de CX-Programmer • Se pueden tener varias copias de CX-Programmer abiertas al mismo tiempo (depende de la potencia del PC) • Esto permite la posibilidad de intercambio de información entre distintos proyectos de una manera fácil CARACTERÍSTICAS GENERALES

  46. Barras de Herramientas • Lo mismo que los productos Microsoft. • ‘Ver’ ‘Barra de Herramientas’. • ‘Nueva’ permite crear barras de herramientas personalizadas. CARACTERÍSTICAS GENERALES

  47. Teclas de Acceso Rápido • ‘Herramientas’ ‘Mapeado del Teclado’ • Permite al usuario seleccionar cualquier tecla • Se pueden personalizar las teclas de acceso rápido para las distintas operaciones de CX-Programmer CARACTERÍSTICAS GENERALES

  48. CX-Net: Herramienta de Configuración de Red Características • Tabla de Rutas -Configuración (no en CXP) • Data Link -Configuración (no en CXP) • Unidad de Comunicaciones - Configuración (no en CXP) • Unidad de Comunicaciones - Estado/Error log (no en CXP) • Test de Eco Internodo (no en CXP) • Test Broadcast de Nodos (no en CXP) • Estado de Red (no en CXP) • Scan de los Puertos Serie (no en CXP) CARACTERÍSTICAS GENERALES

  49. CX-Net: Herramienta de Configuración de Red Características • Estado de Error del PLC (igual que en CXP) • Setup del PLC (igual que en CXP) • Setup de Tabla de E/S (igual que en CXP) • Posibilidad de arrancar Fins Gateway Service Manager (no en CXP) • NOTA: Más información de las unidades desde el editor de Tablas de E/S (Setup de la Unidad e Interruptores de Software). CARACTERÍSTICAS GENERALES

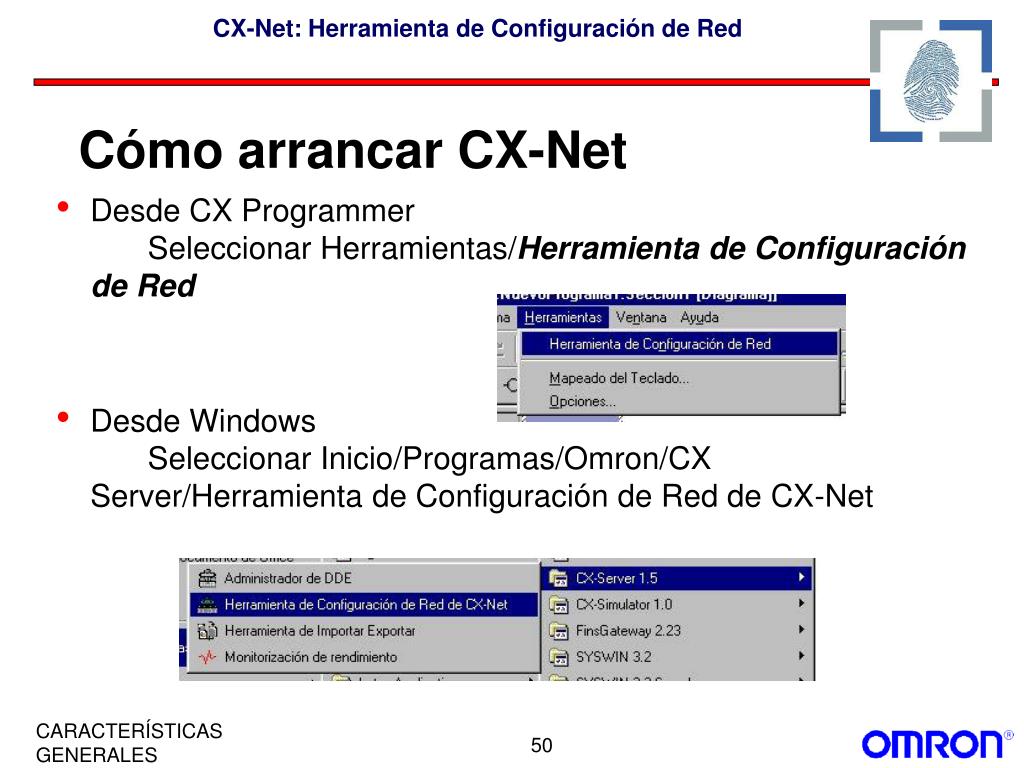

  50. CX-Net: Herramienta de Configuración de Red Cómo arrancar CX-Net • Desde CX Programmer Seleccionar Herramientas/Herramienta de Configuración de Red • Desde Windows Seleccionar Inicio/Programas/Omron/CX Server/Herramienta de Configuración de Red de CX-Net CARACTERÍSTICAS GENERALES
