Ii osa

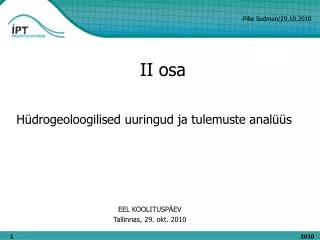

II osa

  • Hüdrogeoloogilised uuringud ja tulemuste analüüs

EEL KOOLITUSPÄEV

Tallinnas, 29. okt. 2010


Ii osa

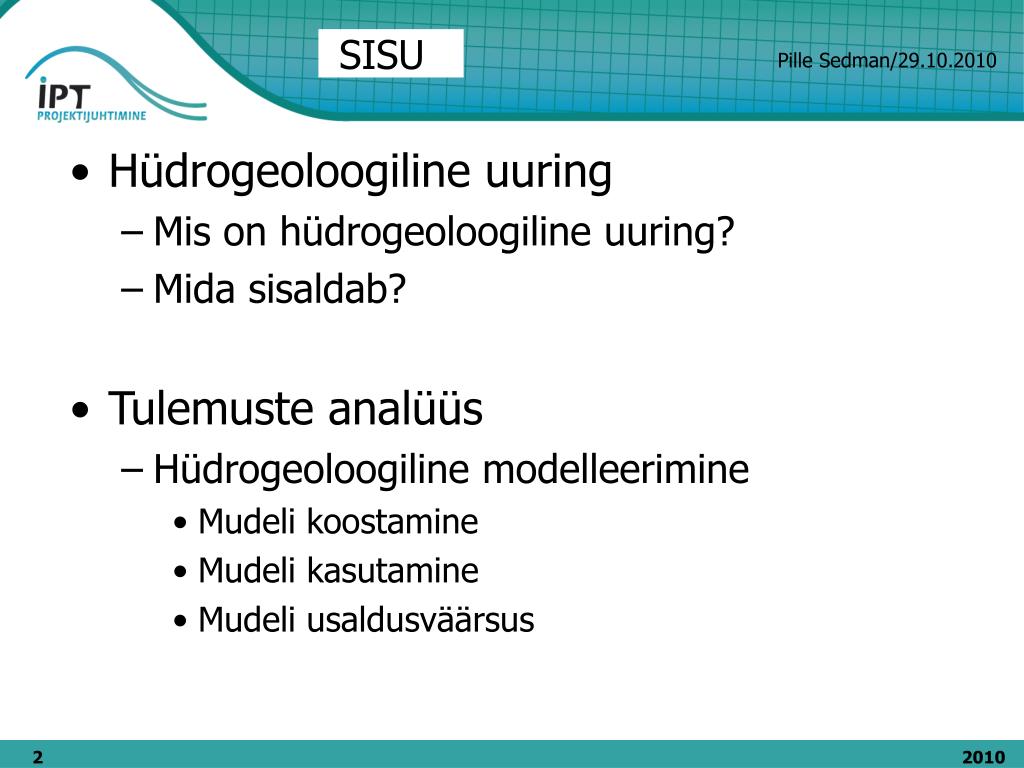

SISU

  • Hüdrogeoloogiline uuring

    • Mis on hüdrogeoloogiline uuring?

    • Mida sisaldab?

  • Tulemuste analüüs

    • Hüdrogeoloogiline modelleerimine

      • Mudeli koostamine

      • Mudeli kasutamine

      • Mudeli usaldusväärsus


Mis on h drogeoloogiline uuring

  • Seadusandlus

    • Veeseadus

      • Põhjaveevarude hindamiseks tehakse uuringud

      • Hüdrogeoloogilisteks töödeks peab olema vastav litsents

      • Veeuuringud, mis veeseaduse järgi on proovide võtmine veest ning lisaks sellele ka pinnasest, vee-elustikust, ohtlikest ainetest, kui seda tehakse keskkonnaseireks, reostuse kindlakstegemiseks ja keskkonnaloa kontrollimiseks

    • Üldgeoloogilise uurimistöö ja maavara geoloogilise uuringu tegemise kord

      • Avab hüdrogeoloogilise uuringu mõiste laiemalt, aga ainult maavarade uurimise aspektist, kusjuures uuringumetoodika on maavarade kaupa paika pandud (põlevkivi, fosforiit, karbonaatkivid jne)

      • Uuring on orienteeritud kaevandamisele, põhilise tulemusena on vaja teada juurdevoolu karjääri, lisaks alanduslehtrit ja võimalikke põhjavee kvaliteedimuutusi

    • Õigusaktid puurkaevude rajamiseks

      • Käsitlevad kõik põhjavett, ka põhjavesi on seadustes täpseltkogumite kaupa määratletud

  • Nende õigusaktidega reguleeritud hüdrogeoloogiline uuring on põhjavee ning kaevandamispõhine ning ehitusesse puutuvat ei käsitle

Mis on hüdrogeoloogiline uuring?


Ii osa

Mis on hüdrogeoloogiline uuring?

Eurokoodeks 7 Osa1 ja 2

  • Hüdrogeoloogilist uuringut eraldi välja toodud ei ole

  • Pinnase uurimise raames on käsitletud pinnasevee uuringut, mis annab vajaliku teabe geotehniliseks projekteerimiseks ja ehitamise ajaks

  • Selle uuringu käigus tuleb vastavalt vajadusele määrata

    • Vettsisaldavate kihtide sügavus, paksus, ulatus ning veejuhtivus

    • Pinnasevee- või survetase, selle muutlikkus ajas ja praegusest veetasemest, kaasa arvatud ekstreemtasemed ja nende esinemisperioodid

    • Pooriveerõhu jagunemine

    • Pinnasevee keemiline koostis ja temperatuur

  • Tallinna Keskkonnaamet

    • Hüdrogeoloogiline hinnang vundamendikaevisest väljapumbatava vee koguste ja pumpamisest tingitud põhjavee alanduslehtri sügavuse ja ulatuse kohta, samuti põhjavee alanduse mõjust naaberhoonetele ja kõrghaljastusele

      Hüdrogeoloogiliselt uuringult oodatakse

    • Konkreetsed numbrid arvutusteks

    • Mingi tegevuse mõju hindamine

      Reostusuuring

    • Hüdrogeoloogilise uuringu alaliik, mida ei kuskil ei mainita, kuid mis nõuaks ka tähelepanu


  • Ii osa

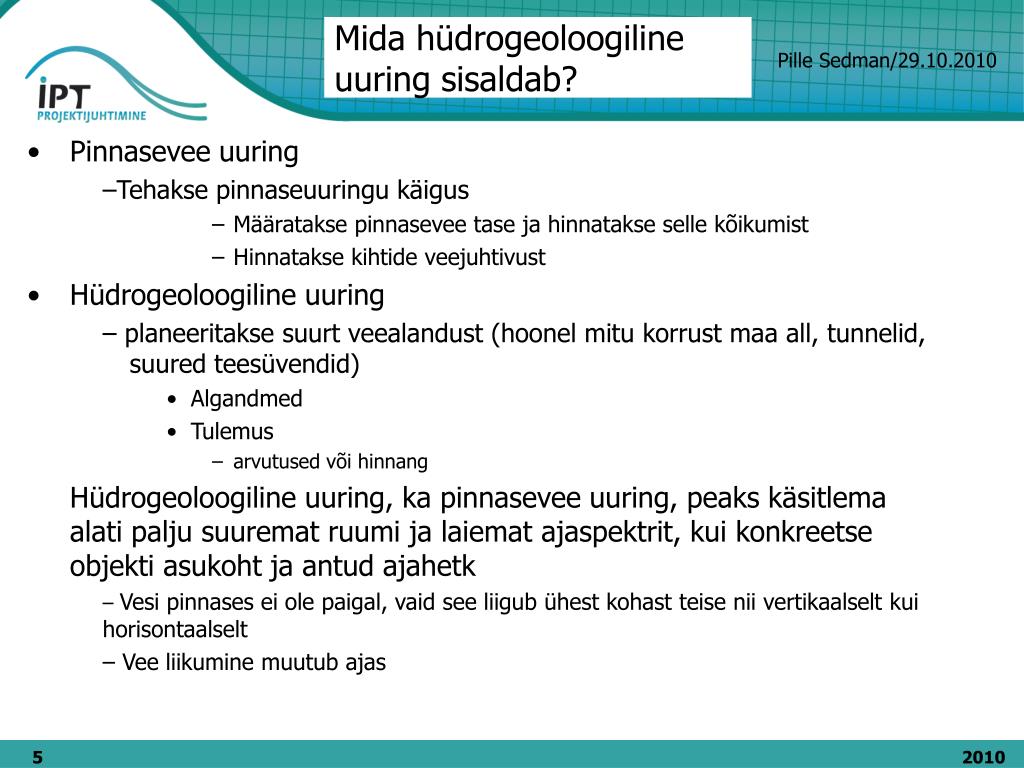

    Mida hüdrogeoloogiline uuring sisaldab?

    • Pinnasevee uuring

      • Tehakse pinnaseuuringu käigus

        • Määratakse pinnasevee tase ja hinnatakse selle kõikumist

        • Hinnatakse kihtide veejuhtivust

  • Hüdrogeoloogiline uuring

    • planeeritakse suurt veealandust (hoonel mitu korrust maa all, tunnelid, suured teesüvendid)

      • Algandmed

      • Tulemus

        • arvutused või hinnang

          Hüdrogeoloogiline uuring, ka pinnasevee uuring, peaks käsitlema alati palju suuremat ruumi ja laiemat ajaspektrit, kui konkreetse objekti asukoht ja antud ajahetk

    • Vesi pinnases ei ole paigal, vaid see liigub ühest kohast teise nii vertikaalselt kui horisontaalselt

    • Vee liikumine muutub ajas


  • Ii osa

    Mida hüdrogeoloogiline uuring sisaldab?

    • Algandmed

      • Algab alati geoloogilise ehituse selgitamisest

        • Kasutatakse varasemaid andmeid (olemasolev geotehniline uuring)

        • Pinnaseuuring rajatise asukohas

        • Ümbritseva ala geoloogiline ehitus (fondiandmed, geoloogilised kaardid)

      • Määratakse veetasemed platsil

        • Ümbritseva ala kohta (fondiandmed, seire)

      • Pinnaste veejuhtivus (välikatsed, laboritestid)

    • Lisaks

      • Rajatise paiknemine toiteala suhtes ja pinnasevee väljavoolu piirkonnad

      • Survelise vee olemasolu

      • Veekihtide omavahelised seosed

  • Andmete kogumine on aeganõudev


  • Ii osa

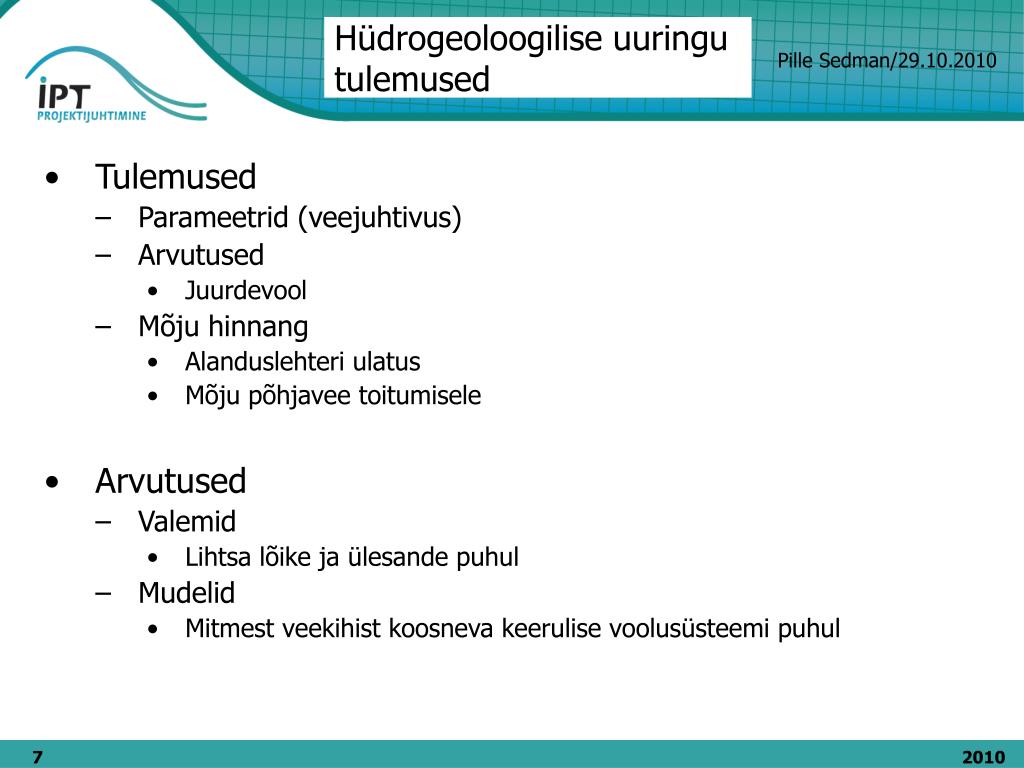

    Hüdrogeoloogilise uuringu tulemused

    • Tulemused

      • Parameetrid (veejuhtivus)

      • Arvutused

        • Juurdevool

      • Mõju hinnang

        • Alanduslehteri ulatus

        • Mõju põhjavee toitumisele

    • Arvutused

      • Valemid

        • Lihtsa lõike ja ülesande puhul

      • Mudelid

        • Mitmest veekihist koosneva keerulise voolusüsteemi puhul


    Ii osa

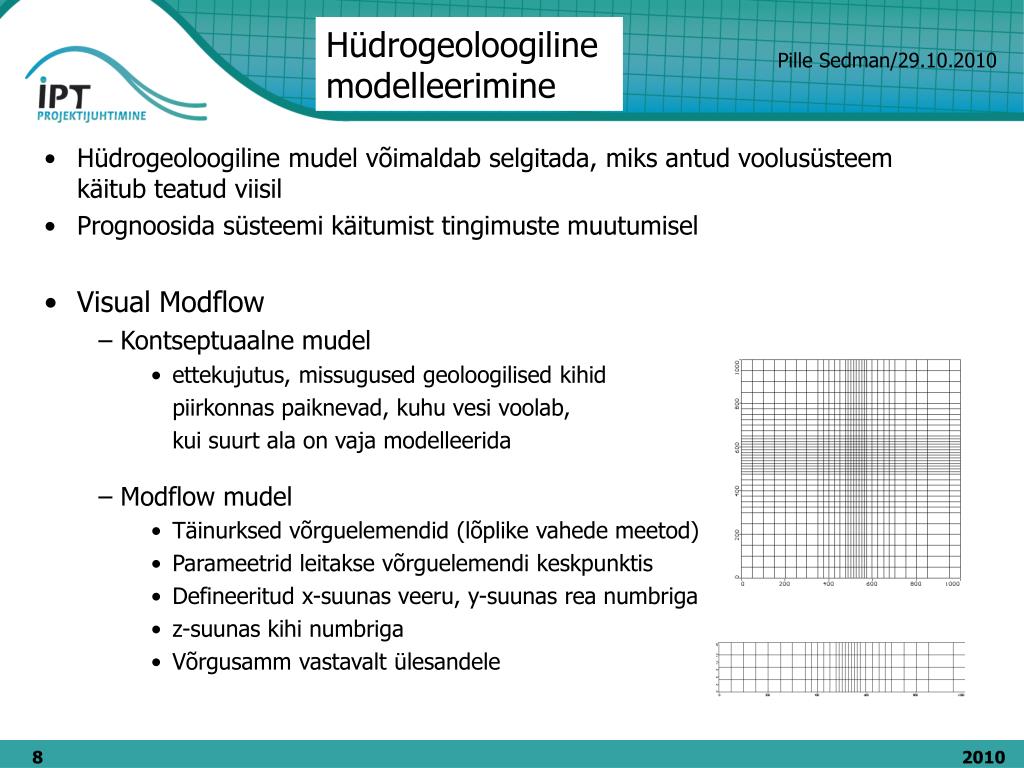

    Hüdrogeoloogiline modelleerimine

    • Hüdrogeoloogiline mudel võimaldab selgitada, miks antud voolusüsteem käitub teatud viisil

    • Prognoosida süsteemi käitumist tingimuste muutumisel

    • Visual Modflow

      • Kontseptuaalne mudel

        • ettekujutus, missugused geoloogilised kihid

          piirkonnas paiknevad, kuhu vesi voolab,

          kui suurt ala on vaja modelleerida

      • Modflow mudel

        • Täinurksed võrguelemendid (lõplike vahede meetod)

        • Parameetrid leitakse võrguelemendi keskpunktis

        • Defineeritud x-suunas veeru, y-suunas rea numbriga

        • z-suunas kihi numbriga

        • Võrgusamm vastavalt ülesandele


    Ii osa

    Hüdrogeoloogiline modelleerimine

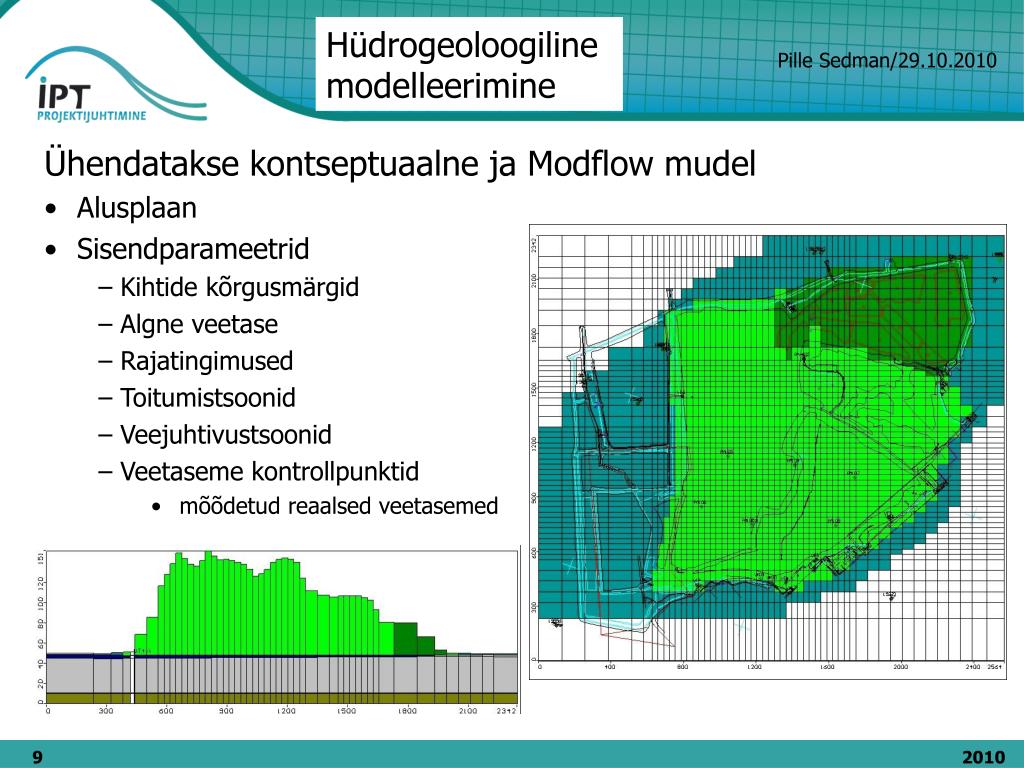

    Ühendatakse kontseptuaalne ja Modflow mudel

    • Alusplaan

    • Sisendparameetrid

      • Kihtide kõrgusmärgid

      • Algne veetase

      • Rajatingimused

      • Toitumistsoonid

      • Veejuhtivustsoonid

      • Veetaseme kontrollpunktid

        • mõõdetud reaalsed veetasemed


    Ii osa

    Hüdrogeoloogiline modelleerimine

    Mudel käivitatakse ja tehakse arvutus

    • Mudel arvutab kõikidele kihtidele veetaseme igas võrgupunktis,

      vastavalt sisendparameetritele

      • Tavaliselt ei lähe mudeli poolt arvutatud veetase ja mõõdetud tase kohe kokku

    • Mudeli kalibreerimine

      • Niikaua korrigeeritakse sisendparameetreid, kuni saavutatakse rahuldav kooskõla mõõdetud ja arvutatud veetasemete vahel

      • Modelleerimise kõige töömahukam osa


    Ii osa

    Hüdrogeoloogiline modelleerimine

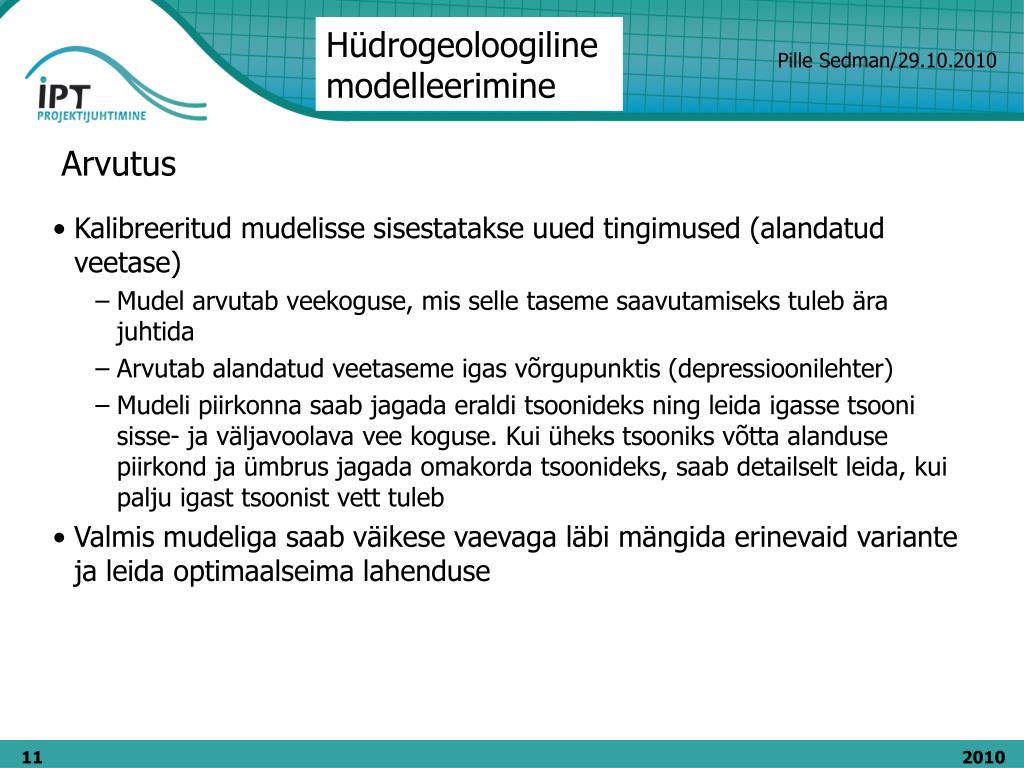

    Arvutus

    • Kalibreeritud mudelisse sisestatakse uued tingimused (alandatud veetase)

      • Mudel arvutab veekoguse, mis selle taseme saavutamiseks tuleb ära juhtida

      • Arvutab alandatud veetaseme igas võrgupunktis (depressioonilehter)

      • Mudeli piirkonna saab jagada eraldi tsoonideks ning leida igasse tsooni sisse- ja väljavoolava vee koguse. Kui üheks tsooniks võtta alanduse piirkond ja ümbrus jagada omakorda tsoonideks, saab detailselt leida, kui palju igast tsoonist vett tuleb

    • Valmis mudeliga saab väikese vaevaga läbi mängida erinevaid variante ja leida optimaalseima lahenduse


    Ii osa

    Hüdrogeoloogiline modelleerimine

    • Mudeli usaldusväärsuse tagavad

      • Usaldusväärsed ja korrektsed algandmed

        • Igasuguste andmetega on võimalik arvutada

      • Veetasemete andmed kalibreerimise jaoks

        • nende puudumisel ei ole võimalik otsustada, kas mudel peegeldab reaalset süsteemi


    Ii osa

    TÄNAN TÄHELEPANU EEST!
