  1. Raspodela napona duž namotaja transformatora

  2. Model transformatora kod proračuna atmosferskih prenapona Naponski transformator Energetski transformator Odvodnik

  3. Ekvivalentna šema d1 d2 C1 C2

  4. Zamenska šema

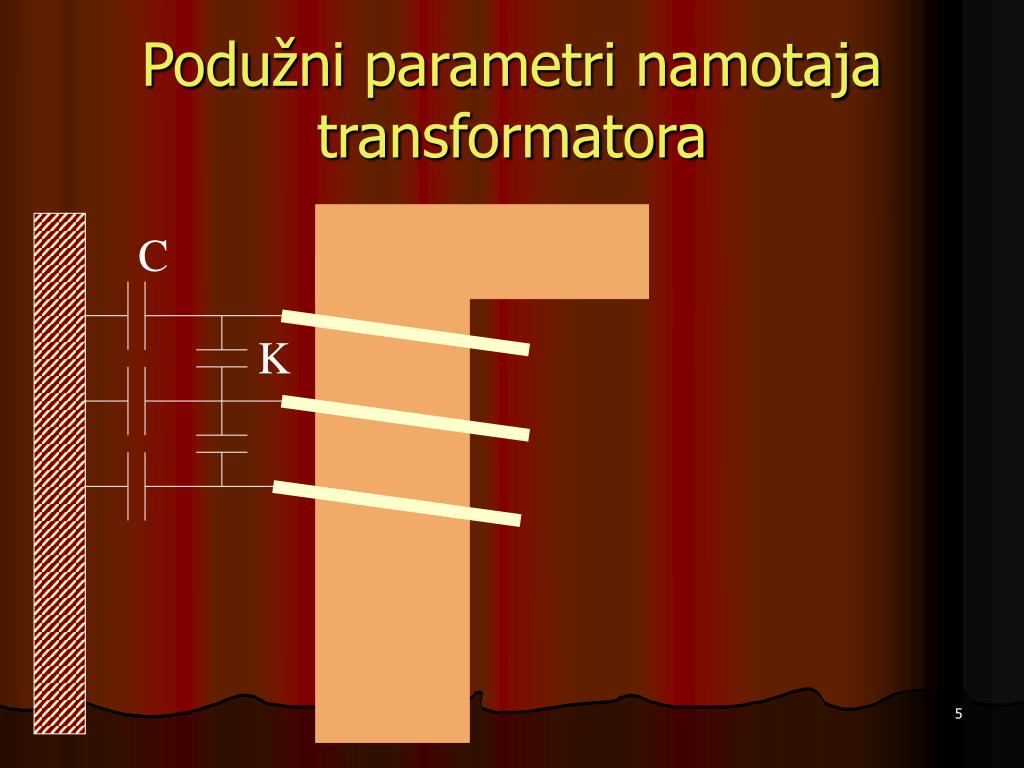

  5. Podužni parametri namotaja transformatora C K

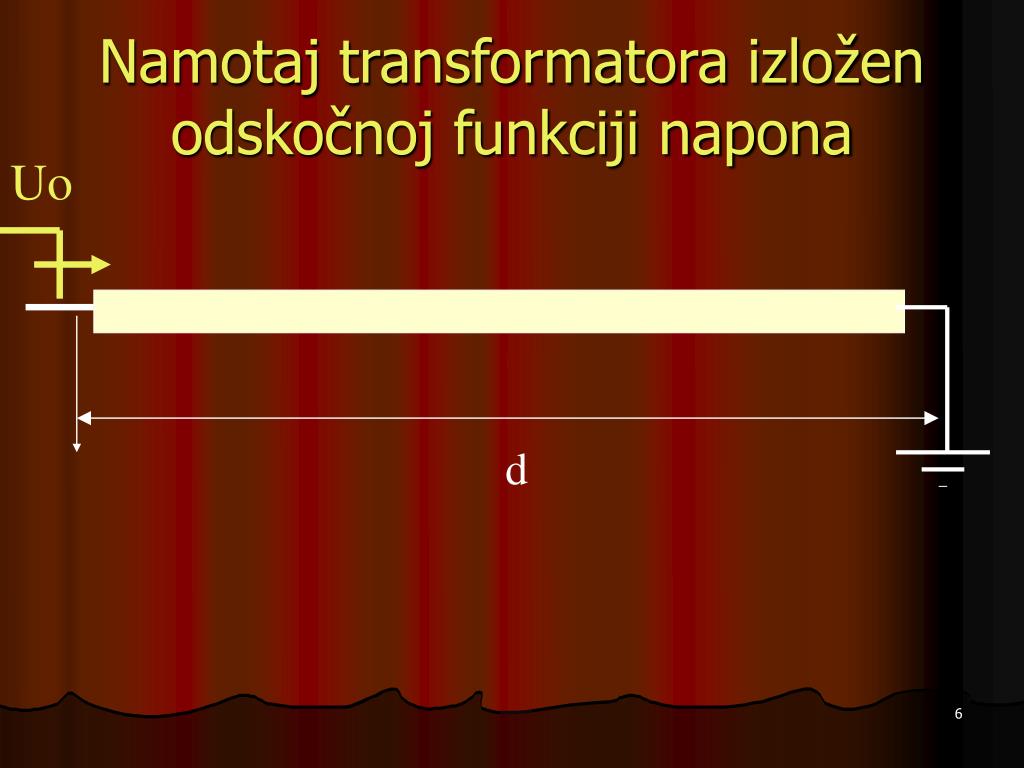

  6. Namotaj transformatora izložen odskočnoj funkciji napona Uo d

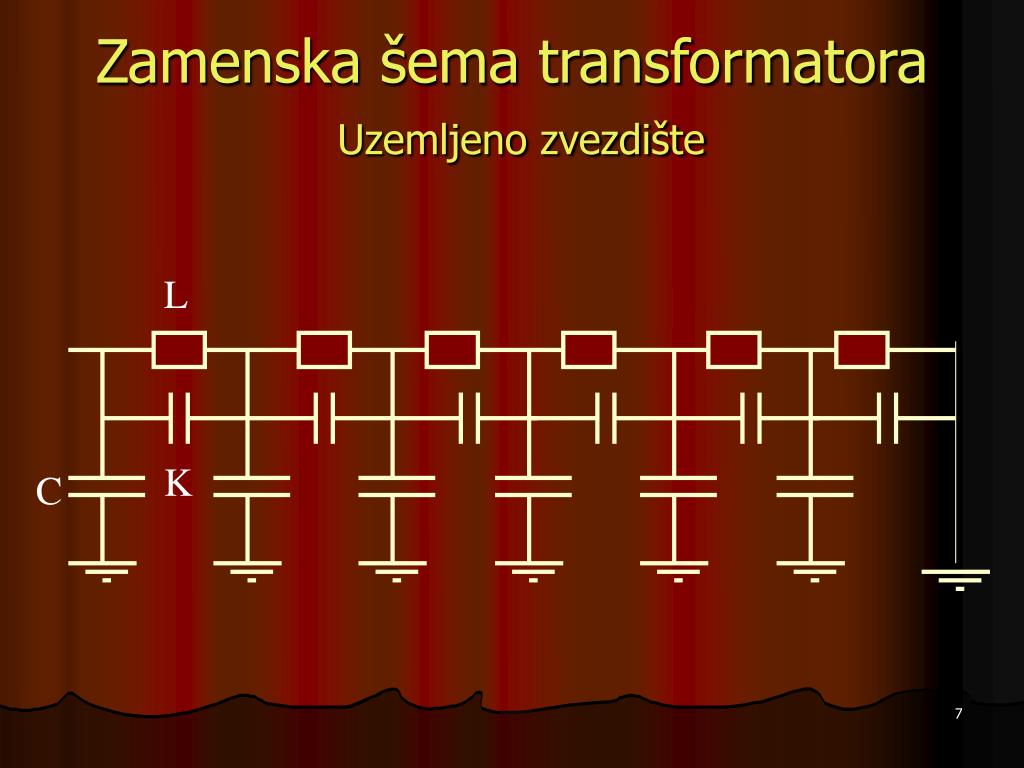

  7. Zamenska šema transformatoraUzemljeno zvezdište L K C

  8. Zamenska šema transformatoraIzolovano zvezdište L K C

  9. Zamenska šema za određivanje početne raspodele napona K C

  10. Početna raspodela napona kada ne bi bilo otočnih kapaciteta kod uzemljenog zvezdišta Uo K d Uo x d 0

  11. sh[a(d-x)] U(x)= Uo sh(ad) Početna raspodela napona kada postoje otočni kapaciteti kod uzemljenog zvezdišta Uo x d

  12. L R L R L R L R Krajnja raspodela napona kod transformatora sa uzemljenim zvezdištemU(x)=Uo(d-x)/d Uo Uo d x

  13. Raspodela napona u toku prelaznog režima kod uzemljenog zvezdišta Umax Uo Obvojnica maksimalnih napona d 1/3 d

  14. ch[a(d-x)] U(x)= Uo ch(ad) Početna raspodela napona kada postoje otočni kapaciteti kod izolovanog zvezdišta Uo

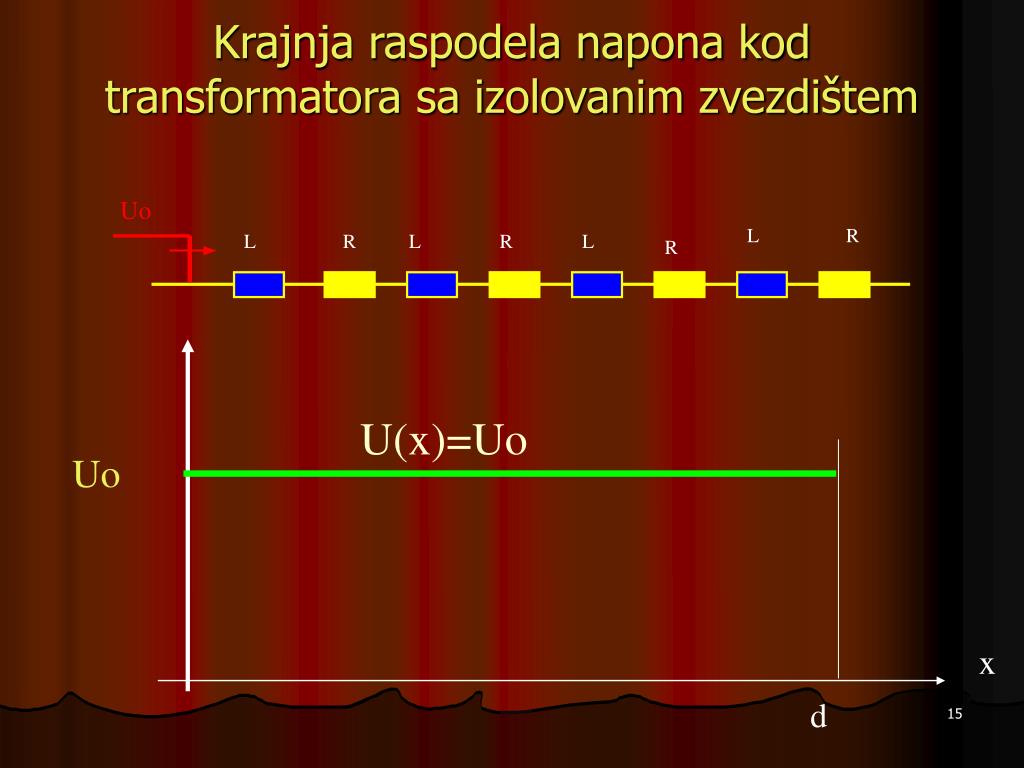

  15. Krajnja raspodela napona kod transformatora sa izolovanim zvezdištem Uo L R L R L R L R U(x)=Uo Uo x d

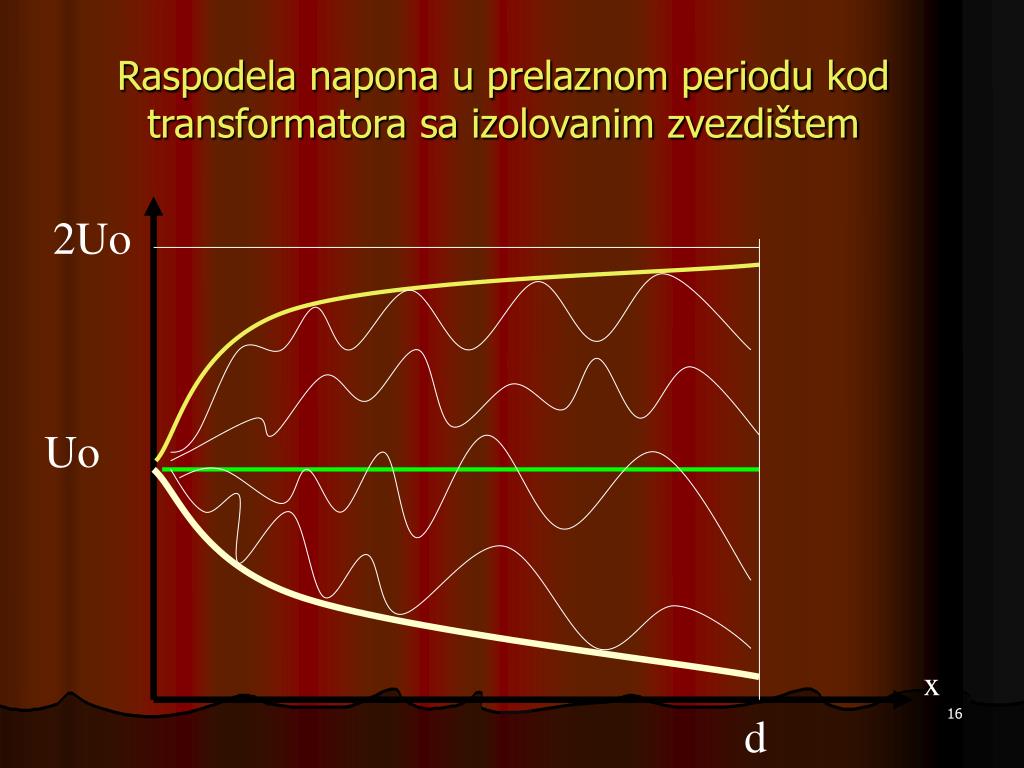

  16. Raspodela napona u prelaznom periodu kod transformatora sa izolovanim zvezdištem 2Uo Uo x d

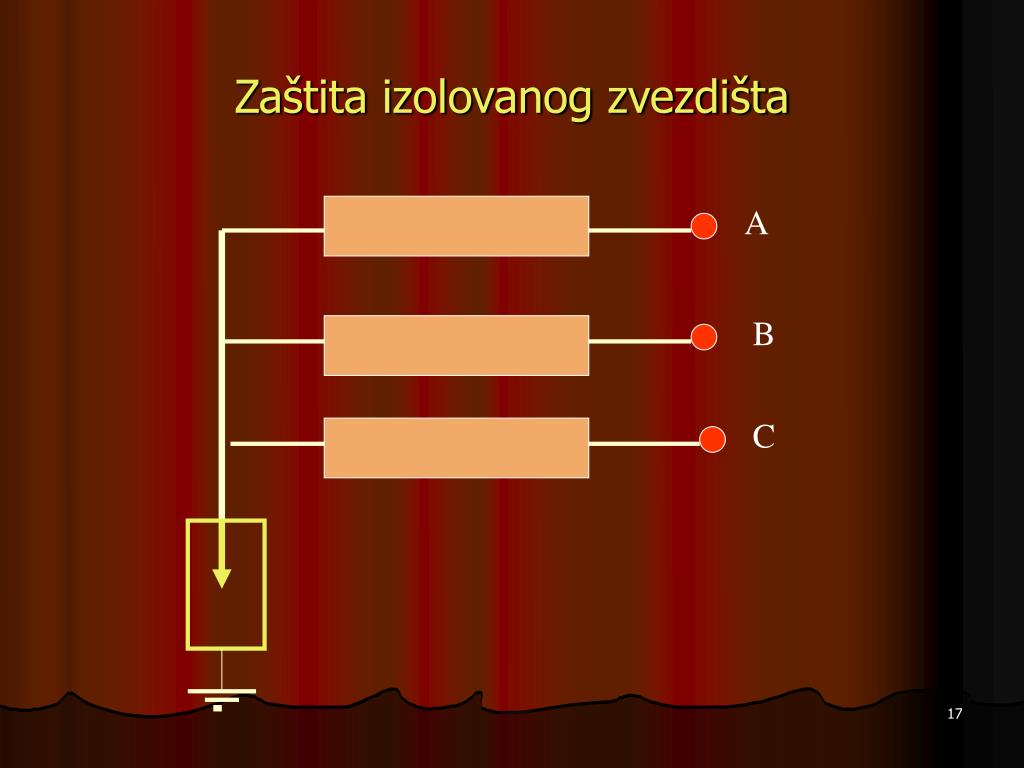

  17. Zaštita izolovanog zvezdišta A B C

  18. Uticaj sprege transformatoraZvezda sa uzemljenim zvezdištem u d x u d x

  19. B A C K K K C C C Zvezda sa izolovanim zvezdištem Zt Zf Zt Zf Zt Zt=5000-15000 Zf=310-500

  20. sh[a(2d-x)] U(x)= Uo sh(2ad) Početna raspodela napona kad prenapon nailazi po jednoj fazi Uo x 2d

  21. Krajnja raspodela napona kad prenapon nailazi po jednoj fazi Uo Uz=Uo/3 Uz=Uo/3 x 2d d R/2 Za ustaljen jednosmerni režim Uz= Uo R+R/2 L/2 Uo Za sporopromenljivi režim Uz= L+L/2

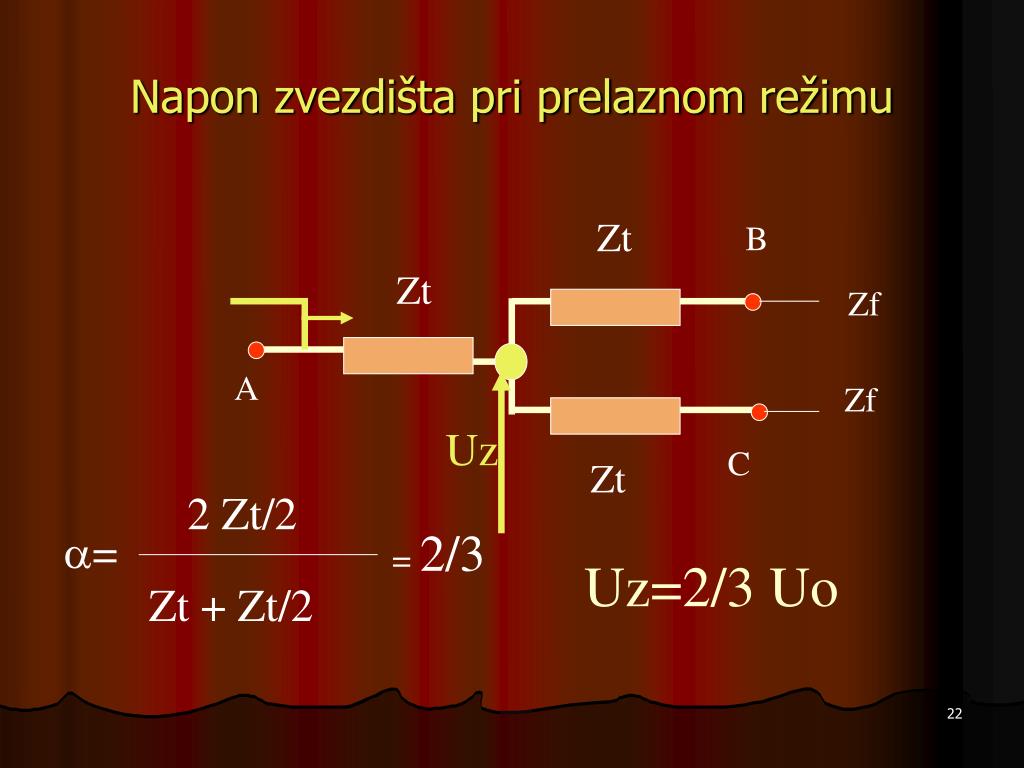

  22. B A C Napon zvezdišta pri prelaznom režimu Zt Zt Zf Zf Uz Zt 2 Zt/2 = 2/3 = Uz=2/3 Uo Zt + Zt/2

  23. Prelazni režim Umax=1,3 Uo Uo 2Uo/3 Uo/3 2d d d/3

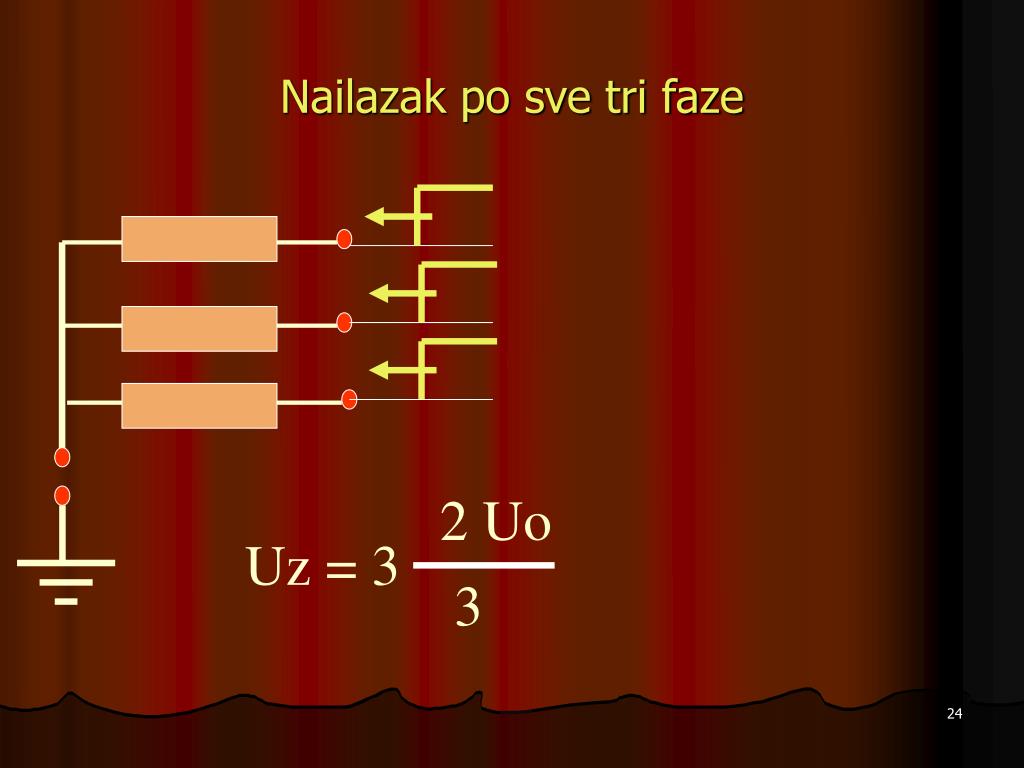

  24. 2 Uo Uz = 3 3 Nailazak po sve tri faze

  25. Nailazak prenapona po sve tri faze na transformator spregnut u trougao A B C

  26. Umax U() UA() UB() U(0) UA(0) UB(0) Raspodela napona u prelaznom periodu Ub Uo A B

  27. Naprezanje • Usled neravnomerne raspodele napona kod početne raspodele dU/dx =U • Pojačanje međunavojne izolacije • Kod maksimalnog napona prema zemlji postavljanje barijera, velika izolaciona čvrstoća ulja • Izbegavati postavljanje regulacionog namotaja na mestu velikog naprezanja

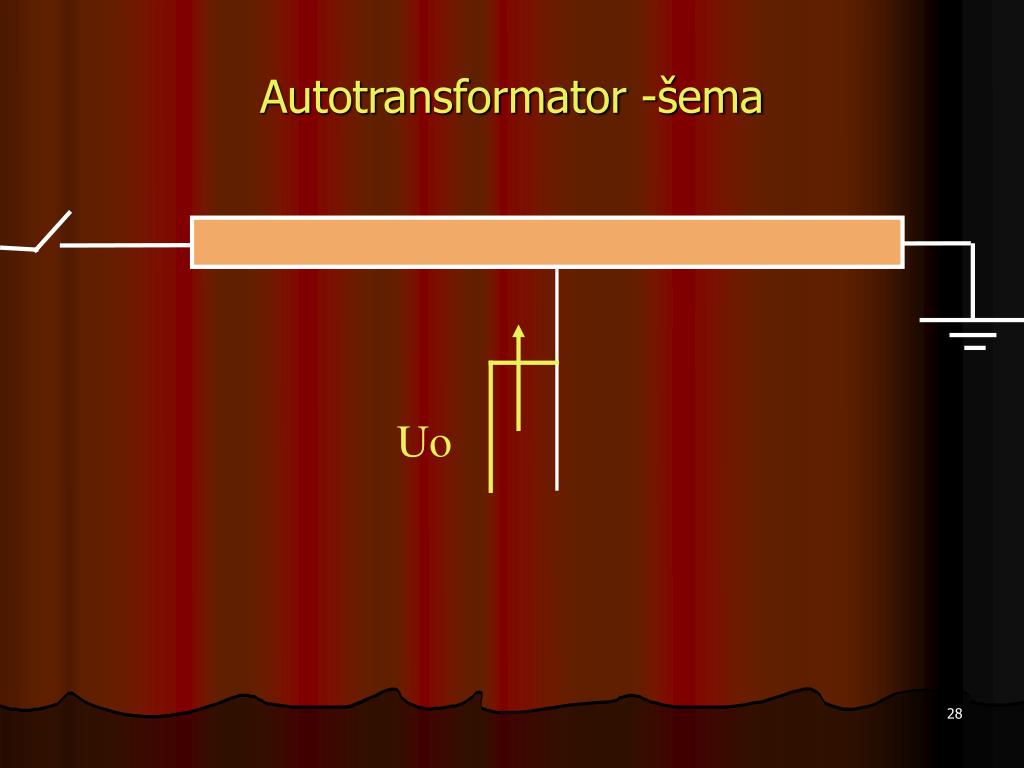

  28. Autotransformator -šema Uo

  29. Autotransformator-raspodela napona 2mUo Umax Maksimalan napon ispod 2m Uo m=N1/N2 mUo x d

  30. U1*C12 (C12+C2) U2= Prenošenje prenapona • Kapacitivno • Induktivno U2=k m U1 m-odnos preobražaja N2/N1 k-1,1 do 1,3 k-koeficijent povećanja napona zbog oscilacija C12 U1 C2 U2 C1

  31. T G Zaštita generatora T G

  32. Zamenska šema U1 C12 C1 C2 Cg U2 U1
