  1. KARAKTERISTIK KAPASITOR DAN PARAMETERNYA Oleh MarojahanTampubolon STMIK POTENSI UTAMA

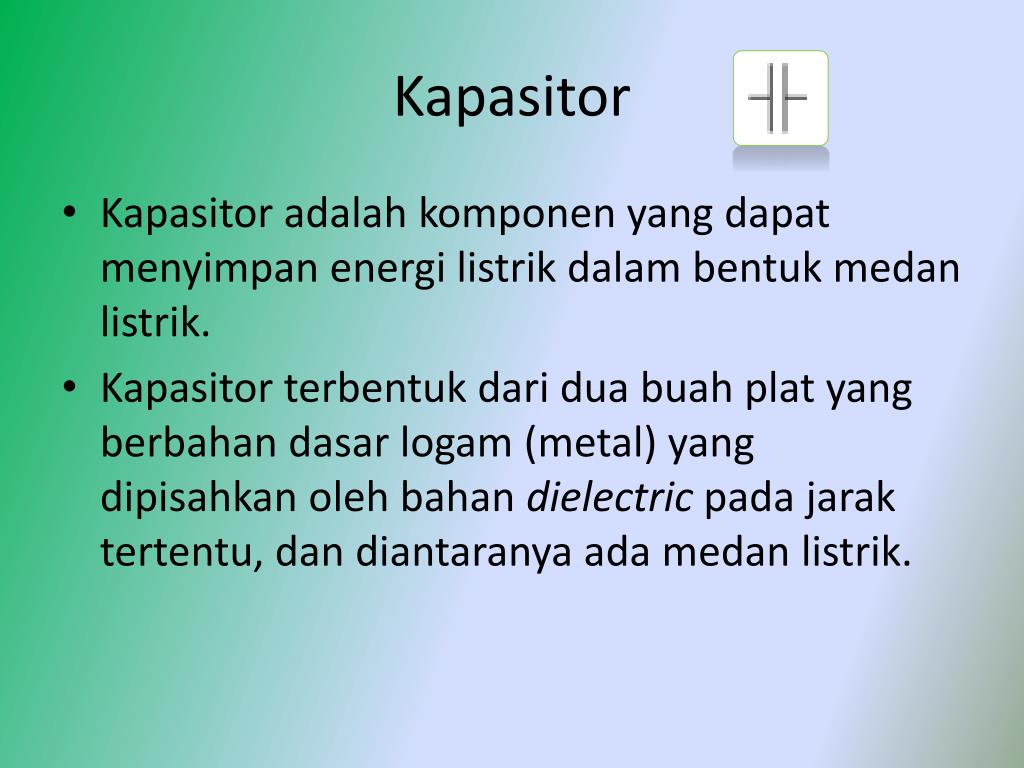

  2. Kapasitor • Kapasitoradalahkomponen yang dapatmenyimpanenergilistrikdalambentukmedanlistrik. • Kapasitorterbentukdariduabuah plat yang berbahandasarlogam (metal) yang dipisahkanolehbahandielectric padajaraktertentu, dandiantaranyaadamedanlistrik.

  3. BentukFisik

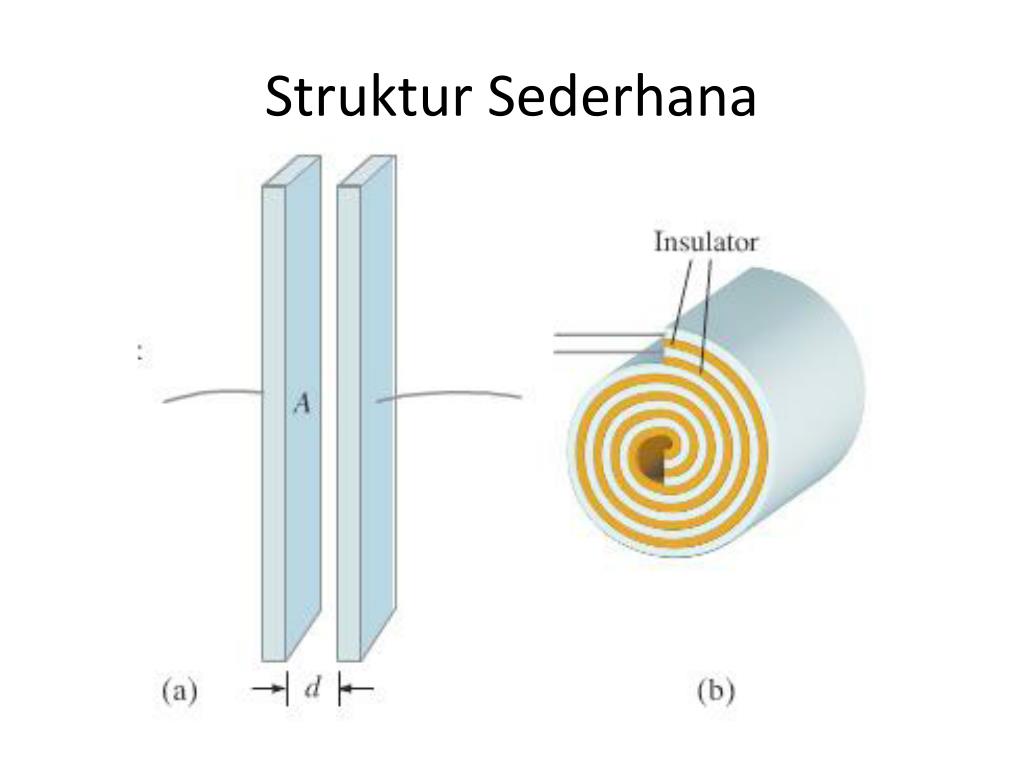

  4. StrukturSederhana

  5. Kapasitansi Medan ListrikDimulai (positif) dariMuatandandiakhiripadamuatan lain (Negatif).

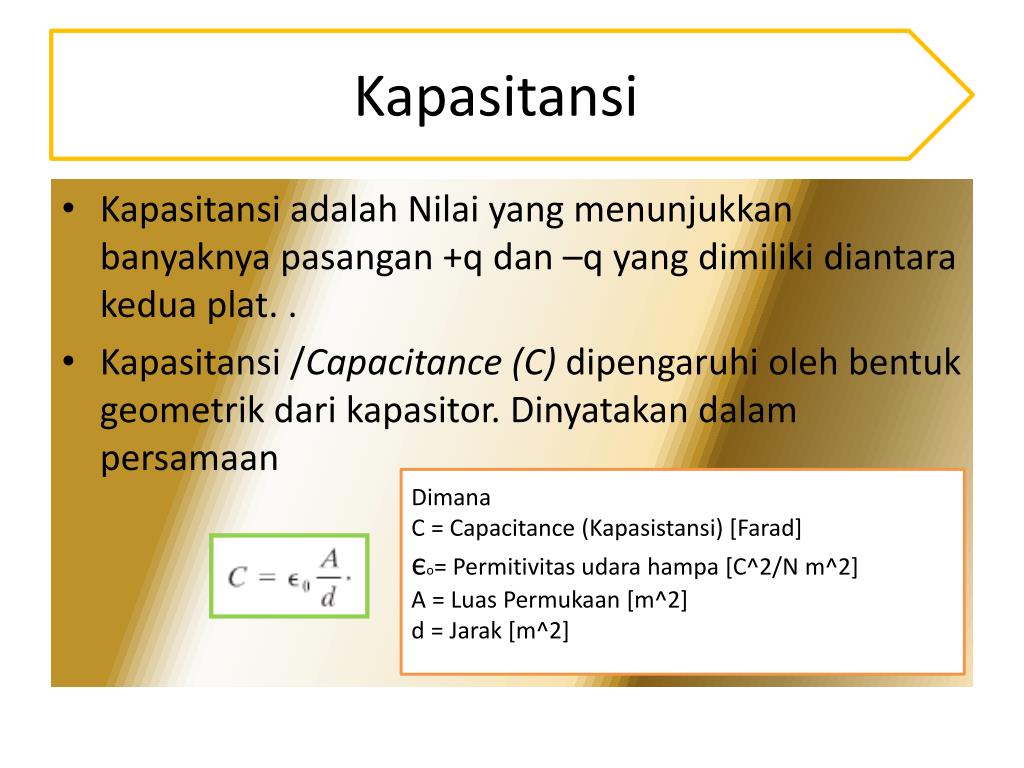

  6. Kapasitansi • KapasitansiadalahNilai yang menunjukkanbanyaknyapasangan +q dan –q yang dimilikidiantarakedua plat. . • Kapasitansi /Capacitance(C) dipengaruhiolehbentukgeometrikdarikapasitor. Dinyatakandalampersamaan Dimana C = Capacitance (Kapasistansi) [Farad] єo= Permitivitasudarahampa [C^2/N m^2] A = LuasPermukaan [m^2] d = Jarak [m^2]

  7. Kapasitansi • Nilaikapasistansihanyatergantungpadabentukgeometrikkapasitor, tidaktergantungpadamuatan (Q) ataupuntegangan (V) sekalipunpersamaanuntukmuatanadalah

  8. Contoh • Hitunglahkapasitansidariduabuah plat parareldenganukuran 20 cmX3.0 cm, terpisahdenganpemisahudaradenganjarak 1 mm. • Hitunglahmuatanpadamasing-masing plat jikategangan 12 V dihubungkandengankedua plat. • Hitunglahmedanlistrikantarakedua plat • Hitunglahluas area kapasitor agar memilikikapasitansisebesar 1 Farad

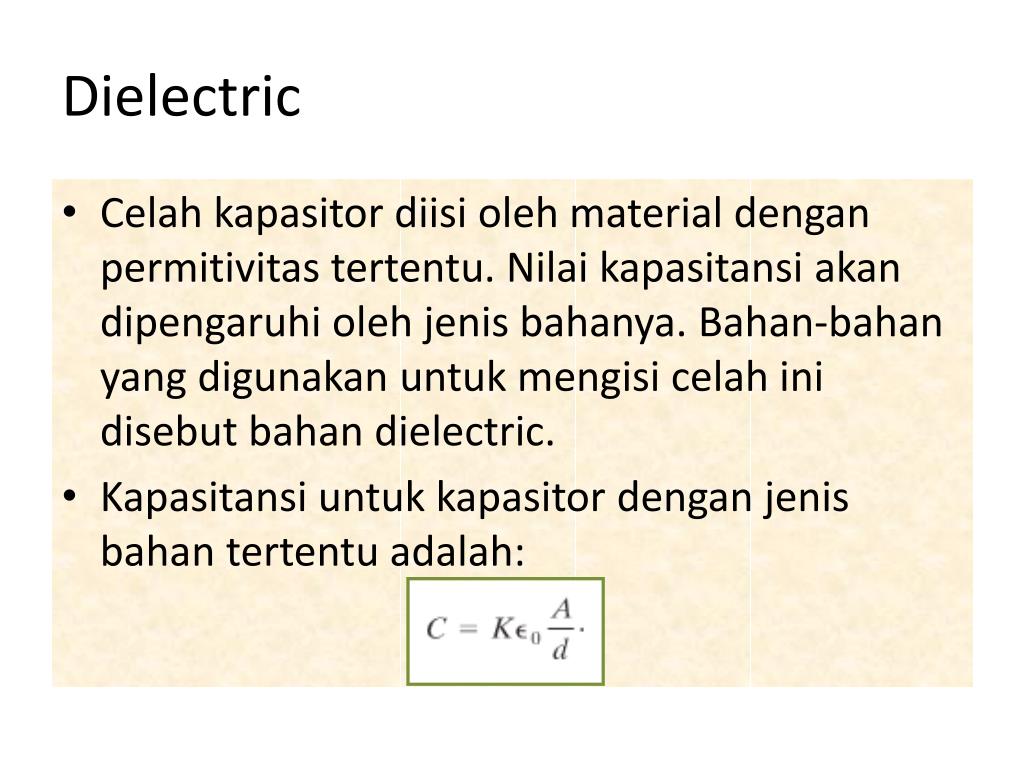

  9. Dielectric • Celahkapasitordiisioleh material denganpermitivitastertentu. Nilaikapasitansiakandipengaruhiolehjenisbahanya. Bahan-bahan yang digunakanuntukmengisicelahinidisebutbahan dielectric. • Kapasitansiuntukkapasitordenganjenisbahantertentuadalah:

  10. Nilai K untukberbagaiMateri KekuatanDielektrik (KD) adalahkemampuansuatubahanuntukmenahanmedanlistrik yang menerpanya. Dinyatakandalam KD = V/d

  11. EnergiKapasitor • Energi yang tersimpanpadakapasitordinyatakandalampersamaan. • Karena Q=C.V makapersamaanmenjadi

  12. AplikasiKapasitor Tombolpada keyboard menggunakanprinsipkapasitor. Apabilatombolditekanmakajarakakanberkurangdankapasitansibertambahdanakanterdeteksisecaraelektronik. Sedangkancamera flash dapatmenyimpanenergilistrikdanmelepaskanyadalamwaktu yang singkat.

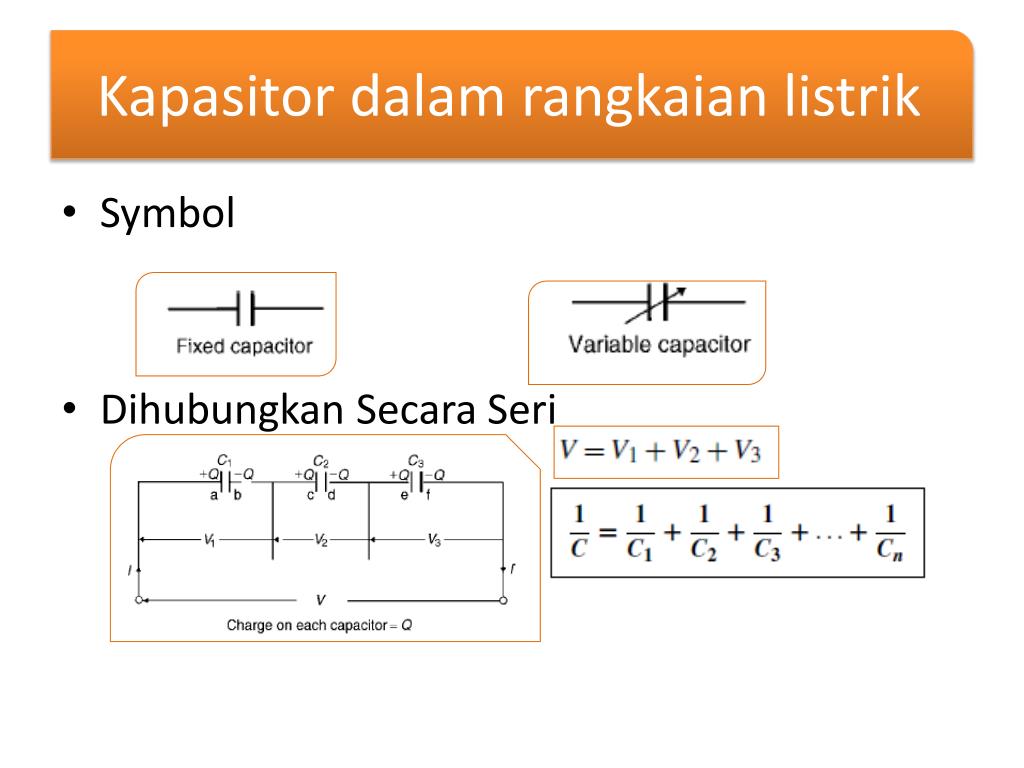

  13. Kapasitordalamrangkaianlistrik • Symbol • DihubungkanSecara Seri

  14. HubunganPararel

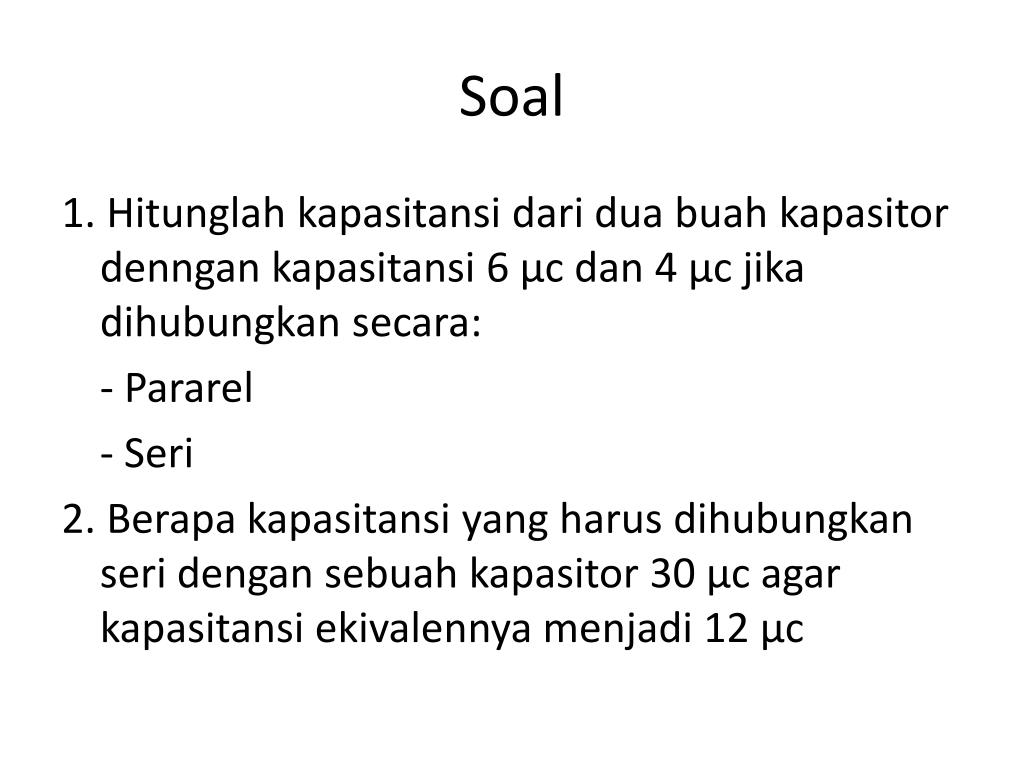

  15. Soal 1. Hitunglahkapasitansidariduabuahkapasitordenngankapasitansi 6 µcdan 4 µc jikadihubungkansecara: - Pararel - Seri 2. Berapakapasitansi yang harusdihubungkanseridengansebuahkapasitor 30 µc agar kapasitansiekivalennyamenjadi 12 µc

  16. Soal
