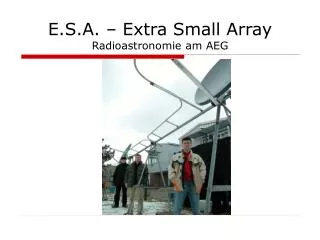

  1. E.S.A. – Extra Small ArrayRadioastronomie am AEG

  2. Das Radiospektrum E.S.A. – Radiointerferometrie am AEG

  3. Unser Radiointerferometer E.S.A. – Radiointerferometrie am AEG

  4. Das Gerüst E.S.A. – Radiointerferometrie am AEG

  5. Die Feedhörner Muffe E.S.A. – Radiointerferometrie am AEG

  6. Die Elevationssteuerung • Manuelle Einstellung mittels eines Hebels • Geplant: elektronische Ansteuerung E.S.A. – Radiointerferometrie am AEG

  7. Das Prinzip der Interferometrie • 2 Antennen • Interferenz der Signale •  höhere Winkelauflösung E.S.A. – Radiointerferometrie am AEG

  8. Antennentheorie • Phasenverschiebung durch Wegdifferenz • Überlagerung mit Verstärkung bzw. Auslöschung E.S.A. – Radiointerferometrie am AEG

  9. Rechnung zur Interferenz • sin θ = λ/L • Baseline L = 5,40 m • Wellenlänge λ = 2,7 cm •  θ = 0,28° E.S.A. – Radiointerferometrie am AEG

  10. COM-Port A/D- Wandler LNB Mess-Signal Detektor (Sat-Finder) 5V f=1,4GHz 18V Spannungs-regler 12V 2x12V=24V Spannungs-regler Akku Elektronik - Übersicht E.S.A. – Radiointerferometrie am AEG

  11. Aufgaben des LNB • Selektierung der Frequenz (~12GHz) • Heruntermischen der Frequenz • Verstärken E.S.A. – Radiointerferometrie am AEG

  12. Der Detektor • Sat-Finder => 1,4 GHz • Prinzip: • Gleichrichtung • Entfernen des HF-Anteils • Ähnlich Amplitudendemodulation: E.S.A. – Radiointerferometrie am AEG

  13. Der digitale Teil • Analog-Digital-Wandler • Anschluss an PC über COM-Port • Speichern der Daten E.S.A. – Radiointerferometrie am AEG

  14. Sonne am 13.01.2005 E.S.A. – Radiointerferometrie am AEG

  15. Sonne am 25.01.2005 E.S.A. – Radiointerferometrie am AEG

  16. Ausblick • Mögliche Erweiterung: mehrere Elemente • Verbesserung der Elektronik:Satfinder  „richtiger“ Detektor • Bauliche Veränderung:Elektrische Elevationssteuerung • Software:Verwaltung der Messvorgänge E.S.A. – Radiointerferometrie am AEG

  17. Ende Wir danken für ihre Aufmerksamkeit. E.S.A. – Radiointerferometrie am AEG
