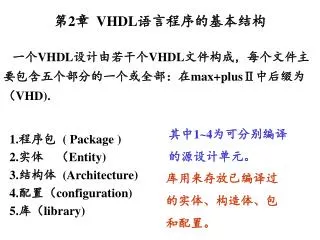

  1. 第2章 VHDL语言程序的基本结构 一个VHDL设计由若干个VHDL文件构成，每个文件主要包含五个部分的一个或全部：在max+plusⅡ中后缀为（VHD). 其中1~4为可分别编译 的源设计单元。 1.程序包 ( Package ) 2.实体 （Entity) 3.结构体 (Architecture) 4.配置（configuration) 5.库（library) 库用来存放已编译过 的实体、构造体、包 和配置。

  2. 2.1 VHDL语言设计的基本单元 基本单元：基本设计实体，可很简单，如门， 也可很复杂，如包含CPU的系统。 设计一个数字系统，首先要解决两个问题： 1） 输入、输出是什么； 2）内部完成什么功能。 对于1，由实体(Entity)说明来描述； 对于2，由构造体（Architecture)来描述。

  3. Entity mux is Generic (m: Time:=1ns); Port(d0,d1,sel: IN Bit; q: out Bit); End mux; 实体说明部分 Architecture connect Of mux is Signal tmp: Bit; Begin cale: Process(d0,d1,sel) Variable tmp1,tmp2,tmp3:Bit; Begin tmp1:=d0 AND sel; tmp2:=d1 AND (NOT sel); tmp3:= tmp1 OR tmp2; tmp<=tmp3; q<=tmp AFTER m; END PROCESS; END CONNECT; 构造体说明部分 一个二选一数据选择器的描述

  4. 2.1.1 实体说明 实体中定义电路单元和使用环境的接口，实体名必须与电路名相同。 实体的格式 ENTITY 实体名 IS [类属参数说明]； [端口说明]； END 实体名； 1）VHDL语言书写不分大 小写；（个别例外） 2）[ ]中内容有时可不要； 3）END后的实体名可省。 1.类属参数说明 1）类属参数说明（generic)用来为设计引入信息，如时间； 2）类属参数说明（generic)必须放在端口之前；

  5. 3）类属参数说明（generic)常用来设计通用元件。3）类属参数说明（generic)常用来设计通用元件。 2.端口说明 格式： Port(端口名{，端口名}：方向 数据类型名； … 端口名{，端口名}：方向 数据类型名)； 1)端口名 电路外部引脚的名称，通常用英文字母加数字命名，如d0,A1, En,clk,LD. 2) 端口方向（模式） 端口方向定义外部引脚信息的方向，共有五种： in, out, inout, buffer, linkage 常用前4种 Linkage: 不指定方向，任何方向均可连接,只在文挡中使用。

  6. IN OUT BUFFER INOUT ●IN信号进入实体但并不输出； ●OUT信号离开实体但并不输入；并且不能在有内部反 馈情况下使用； ●INOUT信号是双向的（既可以进入实体，也可以离开实 体）； ●BUFFER 信号输出到实体外部，同时也可在实体内部反馈； BUFFER （缓冲）是INOUT（双向）的子集，但不是由外部 驱动。 端口模式可用下图说明:（黑框代表一个设计或模块）

  7. 3）数据类型 • VHDL中有10种数据类型，但逻辑设计只用两种,另在库中还定 • 义了多种数据类型： • Bit 2. bit_vector • Bit :位逻辑数据类型，取值为0或1； • bit_vector：位矢量，取值为一组二进制位。 Port(do,d1,sel: IN Bit; q: out Bit； bus:out bit_vector(7 downto 0)); Library ieee; 在编译时在指定的库、 Use ieee.std_logic_1164.all ; 包中寻找这种数据类型 Entity mu is Port(do,d1,sel: IN std_logic; q: out std_logic； bus:out std_logic__vector(7 downto 0)); End mu;

  8. --构造体声明区域 定义语句 --声明构造体所用的内部信号及数据类型 --如果使用元件例化，则在此声明所用的元件 2.1.2 构造体 构造体(Architecture)定义实体的实现，即电路的具体描述. 构造体的一般格式如下： Architecture<architecture_name 构造体名> of <entity_name> is begin –以下开始构造体，用于描述设计的功能 --concurrent signal assignments 并行语句信号赋值 --processes 进程（顺序语句描述设计） --component instantiations 元件例化 end<architecture_name>；

  9. 1.构造体名称的命名：一般以描述方法命名，描述方法一般有：1.构造体名称的命名：一般以描述方法命名，描述方法一般有： 行为特性：behavioral简写为beh 结构： structural 简写为str 数据流： dataflow 如： Architecture beh Of mux is 2. 定义语句：位于architecture和begin之间，用于对构造体内部使用的信号、数据类型和函数定义。 Architecturebeh Of mux is signal n1:bit; … begin … 1)信号为内部使用，不须加方向 2)信号应有名和数据类型 3.并行处理语句：位于begin和end之间，描述构造体的行为和电路 连接关系。 所谓并行，指多个语句不以书写顺序执行。

  10. y=a0s1s0+a1s1s0+a2s1s0+a3s1s0 • =(a0s0+a1s0)s1+(a2s0+a3s0)s1 一数据选择器的构造体： architecture arch of mux4 is begin y<=((((a0 and not (s(0))) or (a1 and s(0)))) and not (s(1))) or (((a2 and not s(0))) or (a3 and s(0))) and s(1)); end archmux;

  11. 2.2 VHDL 语言构造体的子结构 一个构造体可以用几个子结构来构成，即一个系统可以用几个比较独立的模快来构成。 • BLOCK语句结构 • PROCESS语句结构 • SUBPROGRAMS语句结构 2.2.1 BLOCK语句结构描述 1.BLOCK语句的结构 格式： 块结构名； block begin … end block 块结构名；

  12. Entity mux is Port(d0,d1,sel: IN Bit; q: out Bit); End mux; Architecture connect Of mux is Signal tmp1,tmp2,tmp3 : Bit; Begin cale: block Begin tmp1<=d0 AND sel; tmp2<=d1 AND (NOT sel); tmp3<= tmp1 OR tmp2; q<=tmp3 ; End block cale; END CONNECT; 一个二选一数据选择器的描述

  13. d q qb clk 2.块（block）和子原理图的关系：一个block相当于总图中的一个 子图，分块设计有利于编辑查错。 3.块（block）中语句的并发性：block中的语句为并发的。 4.卫式block（Guarded block):指满足条件时，块语句执行，不满足 时不执行。 1)当卫式表达式为真时，带guarded的语句被执行； 2)卫式块不能综合； 3 ）after语句不能综合； 例：… begin G1: block(clk=‘1’) begin q<=guarded d after 5ns; qb<=guarded not(d) after 7ns; end block G1;

  14. 2.2.2进程（process)语句结构描述 1.process语言结构 [进程名]：process(信号1，信号2,…) Begin … End process; Architecture connect Of mux is Signal tmp: Bit; Begin cale: Process(d0,d1,sel) Variable tmp1,tmp2,tmp3:Bit; Begin tmp1:=d0 AND sel; tmp2:=d1 AND (NOT sel); tmp3:= tmp1 OR tmp2; tmp<=tmp3; q<=tmp AFTER m; END PROCESS; END CONNECT; 例如： 变量只在进程中定义和使用。

  15. 2. process中语句的顺序性：process中的语句按顺序执行。 • process语句的启动：process（ ）括号内的量称为敏感量， • 敏感量发生变化，启动进程。 • Process的同步描述：当一个构造体内含有多个process时，进 • 程之间为并行的，进程之间能通信。 2.2.3 子程序（subprogram)语句结构描述 子程序有两类：1）过程（procedure) 2) 函数（function) 1.过程语句格式

  16. Procedure 过程名（参数1，参数2，…）is [定义语句]；（变量等定义） Begin [顺序处理语句]； （过程语句） End 过程名； 过程中的参数可以是输入，也可以是输出。 见教材例2-7 z: 输入，位矢量 x_flag:输出 ，布尔量 q:输入输出，整数 该过程实现将二进制数转换为整型数，x_flag为出错标志 在过程中，如不作说明，则认为in为常量，out和inout为变量。

  17. 如在过程调用后要将属性为in和inout的参数传递给信号，则要事先在过程中说明。（见例2-8）如在过程调用后要将属性为in和inout的参数传递给信号，则要事先在过程中说明。（见例2-8） 2）过程语句中的顺序性 过程语句按顺序执行 调用：①将初始值传递给过程的输入参数 ②执行语句 ③将输出值拷贝到out和inout所定义的变量和信号 中去

  18. 如定义过程： Architecture rtl of ex is procedure cale (a,b : in integer; avg,max: out integer) is – 默认为变量 begin avg:=(a+b)/2 if a>b then max:=a; else max:=b; end if; end cale; 调用 过程 Begin cale (d1,d2,q1,q2); --错误，并行语句。 Process(d3,d4) Variable a,b: integer; Begin cale(d3,d4,a,b);--正确 …

  19. 2.函数语句 1）格式： function 函数名 （参数1，2…) return 数据类型名 is [定义语句] begin 顺序语句 [返回变量名] end 函数名； 子程序可定义在进程、包和构造体中。例2-9为定义在包中的例子。定义了一 个max函数。

  20. 2）函数调用及结果返回 ①函数调用和一般高级语言相同； ②函数调用既可在并行语句中，也可在顺序语句中； ③函数和过程通常不必指定参数的矢量长度； ④例2-9是将max 函数放在了名为bpac的包中，而bpac 包应放在库中。 ⑤例2-10第1行应写为 library ieee; library newlib; ⑥由例2-10可知，bpac包存放在newlib库中。

  21. 2.3 包集合、库及配置 包集合、库及配置是三个可独立编译的源设计单元。

  22. 2.3.1库(Library) 库专门存放预先编译好的程序包、实体、构造体和配置等，这样它们就可以在其它设计中被调用。库的功能类似一个子目录或文件夹。使用库时，要进行库说明。 LIBRARY ieee； library newlib； 1.库的种类 有5种： ieee; std; 面向ASIC的库； work;用户定义库。 其中：ieee库为ieee正式认可的库，使用库中包时要说明； std库为VHDL的标准库，使用该库中数据可不必说明；但 使用库中TEXTIO包须说明。

  23. 面向ASIC库： 由工具商提供的库，在MAX-PLUSⅡ中，有ALTERA公司自己定义的库，名为ALTERA.里面 存放两个程序包。 1） maxplus2; 2) megacore. WORK 库：现行作业库，使用不必说明。 用户定义库：由用户自己定义，使用需要说明。使用工作 界面窗口中的options 选项，在user libraries 选项中选择你所要存放库的路径。

  24. 2.库的使用 1）库的说明 如： library ieee; use ieee.std_logic_1164.all; 2) 库说明的作用范围 作用范围为它下面的一个设计（包括实体、构造体和配置等）。 当有两个实体时，应有两个库使用说明。（如例2-11）

  25. 2.3.2 包集合 包集合中存放信号定义、常量、数据类型、元件语句、函数、过程等，它可以编译，使用时用use语句。 如： use ieee.std_logic_1164.all; 包结构： package 包集合名 is [说明语句]； end 包集合名； Package body 包集合名 is [说明语句]； end 包集合名； 包的说明部分（包头） 包体（可选）

  26. --包头说明 PACKAGE Logic IS TYPE Three_level_logic IS (‘0’, ‘1’, ‘Z’); CONSTANT Unknown_Value:Three_level_logic:=‘0’; FUNCTION Invert (input:Three_level_logic) RETURN Three_level_logic; END Logic;

  27. --包体说明 PACKAGEBODY Logic IS --如下是函数的子程序体 FUNCTION Invert (input:Three_level_logic) RETURN Three_level_logic; BEGIN CASE input IS WHEN ‘0’=>RETURN ‘1’; WHEN ‘1’=>RETURN ‘0’; WHEN ‘Z’=>RETURN ‘Z’; END CASE; END Invert; END Logic;

  28. 关于包： 1）一个元件、函数或过程如只在包体中定义，则只能在 本包体中调用（例2-12） ，如要在其它设计中调用， 必须在包头中说明，建议函数和过程在包中定义； 2）包可以只有包头，无包体；（例2-13） 例2-13 在包upac中，定义了 k: 常量； instruction: 枚举类型（一种数据类型） cpu_bus: 4位位矢量。

  29. 2.3.3 配置 配置语句描述层与层之间，实体与结构体之间的连接关系。 如：一个电路，实体是一个（表示框图），但构造体可有多个（实现方法多种），可利用配置语句把不同的构造体连接起来，验证其性能。 格式： Configuration 配置名 of 实体名 is [语句说明]；（如for 选配构造名 end 选配构造名;) end 配置名；

  30. 关于配置： ①配置只用于模拟仿真； ②综合工具忽略所有的配置，只对最后输入的结构体进行综合； 见例2-14，实体是一个计数器，构造体 small_count为8位计数器， 构造体 big_count为16位计数器。 如编译: Configuration small_count of counter is … end small_count; 则实现8位计数器；

  31. 如编译: Configuration big _count of counter is … end big_count; 则实现16位计数器； ③在例2-14中，由于quartusⅡ中的std库中std_logic包内无T_wlogic类型，可改用ieee库中的std_logic_1164包，用std_logic类型 ④在例2-14中，实体中data_in和data_out均为整数类型（integer)， 则自动设置为32位（由计算机定）； ⑤例2-14，综合结果为32位输出的模216计数器。

  32. 第3 章 VHDL语言的数据类型及运算操作符

  33. 3.1 VHDL语言的客体及其分类 在逻辑设计中，VHDL语言常用的数据对象为信号、常量、变量，数据对象称为客体。 3.1.1常量（或常数） 常量在设计描述中保持某一规定类型的特定值不变 。如利用它可设计不同模值的计数器，模值存于常量中，不同的设计，改变模值仅需改变此常量值。 格式：CONSTANT 常量名：数据类型：=表达式； 常量赋值符号为“ : = ”。 例 constant vcc: real:=5.0;

  34. 3.1.2 变量(variable) 变量只在给定的进程中用于声明局部值或用于子程序中,可以是任意类型。赋值符号为“ : = ”。 变量说明格式： variable 变量名 ：数据类型 约束条件：=表达式； 例：variable cnt: integer range 0 to 255 :=10; 变量赋值立即生效，不产生附加延时， 不能写成：y:=x after 10ns;

  35. 3.1.3信号（Signal） 信号表示一条连线，通常在构造体、包集合和实体中说明， 信号是全局量，内部信号说明不要注明数据流向，外部信号（外部信号对应为in，out，inout，buffer）说明时signal省略。 信号也可在状态机中表示状态变量。信号赋值符号为“<=”。 信号说明格式： signal 信号名：数据类型 约束条件：=表达式； 信号赋初值 用“:=” 程序中信号代入用“<=” 例： signal a: bit;

  36. 3.1.4 信号和变量值代入的区别 1）变量赋值是立即执行的； 2）信号的代入和语句的处理在时间上是分开的。 在例3-1的前部分，A，B，C，D为信号，当语句处理时，信号并不立即代入，当结束进程时，信号才被代入。 在例3-1的前部分，A，B，C，D为变量，当语句处理时，变量立即赋值。所以前后两部分结果不同。 下面是一个加法器的例子：

  37. Entity bcdadder is Port(op1,op2 :in integer range 0 to 15; result :out integer range 0 to 31 ); End dcdadder; Architecture behavior of bcdadder is constant adjustnum :integer:=6 --定义一常量:整数型,值为6 signal binadd :integerrange 0 to 18; --定义一个信号,以保存两数二进制相加的和.

  38. Begin binadd<=op1+op2; --信号赋值 process(binadd) variable tmp : integer:=0;-- 定义一个变量,并赋初值为0 begin if binadd>9 then tmp:=adjustnum; --变量赋值,立即起作用 else tmp:=0; end if; result<=binadd+tmp; endprocess; End behavior;

  39. 3.2 VHDL 语言的数据类型 3.2.1 标准的数据类型 标准的数据类型共10种，见下表。

  40. 3.2.2 用户定义的数据类型 VHDL允许用户自己定义数据类型： 格式：type 数据类型名 {，数据类型名} 数据类型定义； 由用户定义的数据类型可有多种： 枚举；整数；实数；浮点数；数组；存取；文件；记录；时间 3.2.3 用户定义的子类型 VHDL允许用户自己给数据类型加以限制，形成子类型： 格式 subtype 子类型名 is 数据类型名 范围；

  41. 3.2.4 数据类型的转换

  42. 数据类型的说明： 1）boolean 型 常量、信号和变量均可说明为boolean 型，综合工具将false译为0，将true译为1。 2）integer 型 没有定义长度，由工具而定，一般为32位。不用32位时， 可采用: a)自定义类型，如：type digit isintegerrange 0 to 9; b) 直接注明范围，如：port( x: in integer range 0 to 9);

  43. 3) 位和位矢量 VHDL标准中只定义了bit和bit_vector,而bit只能取“0”和“1”，给设计带来限制： a) 不能描述三态 b)不能使同一信号具有多个驱动源 c)不能给信号赋未知值 d)不能给信号赋无关值 • 解决方法：由ieee制定了标准化数据类型。 • 在ieee.std_logic_1164包中定义了 • std_ulogic类型 具有9种不同的值（见p44) • Std_logic 类型 是std_ulogicd的决断子类型

  44. 4) Character 字符型 由ASCII码表示的128个字符，要用单引号标注，如‘c’，多数综合工具支持VHDL-87定义的字符，可综合。 5) std_logic是决断类型 含义：当一个信号有多个驱动器驱动时，则调用定义的决断函数以解决冲突，并决定给信号赋什么值，这可用在三态总线中。

  45. Library ieee; Use ieee.std_logic_1164.all; Entity ex is port(d,c,en1,en2: in std_logic; dbus: out std_logic); End; Architecture rtl of ex is Begin dbus<=d when en1=‘1’ else ‘Z’; dbus<=c when en2=‘1’ else ‘Z’; End; dbus en1 d en2 c

  46. 使用std_logic型后，缺点是如误将两个驱动器驱动同一信号，也不会有出错报告。使用std_logic型后，缺点是如误将两个驱动器驱动同一信号，也不会有出错报告。 6)关于数组（array) type 类型名 is array 范围 of 原数据类型名 • Type A_4 is array (3 downto 0) of std_logic; • 表示一维数组（4行1列，每个元素为一位） b) Type A_43 is array (3 downto 0) of std_logic_vector(2 downto 0); 表示一维数组（4行1列，每个元素为三位的位矢量） c) Type A_453 is array (3 downto 0, 4 downto 0) of std_logic_vector (2 downto 0); 表示二维数组（4行5列，每个元素为三位的位矢量）

  47. 如一个信号a,为A_453类型，即如下形式： 3 “101” 2 1 “011” 0 4 3 2 1 0 a(1,2) a(1,2)(0)

  48. 7) 枚举类型 格式：type 名 is (.., .., ..); 枚举类型经常用时序电路的设计中，时序电路有许多状态，这些 状态在设计中可编码，如用枚举类型，就可以自己不去编码，而 交给工具。大多数综合工具都支持枚举类型。 如： type state_type is (start,idle,waiting,run,error); signal state: state_type; 表示state可取5个值，综合工具将每个状态转换为3位矢量，表示5种不同值。
