Apostila Lantek CutPlus

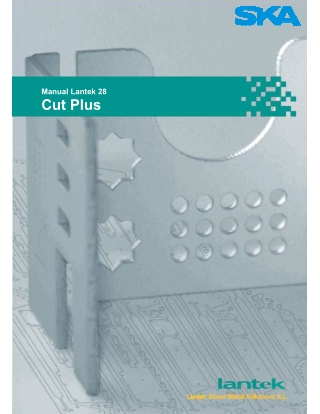

1. Manual Lantek 28 Cut Plus

2. Sumário 1. Apresentação …………………………………………………………………………….. 2 2. Introdução ………………………………………………………………………………… 5 3. Instalação …………………………………………………………………………………. 6 Pré-requisitos para Instalação do Software Lantek ………………………………………..………. 6 7 Iniciando a Instalação ……………………………………………………………………………. 12 Instalação Individual ……………………………………………………………………………... 20 Instalação Cliente ………………………………………………………………………………... 26 Instalação do SQL Management ………………………………………………………………….. 36 Instalação da Wibu Key Network Protection (Licença Flutuante) …………………………………… Adicionar e Remover Programas …………………………………………………………………. 43 Desinstalação do SQL Express 2005 ……………………………………………………………... 46 Abrindo o Lantek ………………………………………………………………………………… 48 3. Comunicação …………………………………………………………………………….. 51 Comunicação via DNC …………………………………………………………………………… 51 65 Comunicação via WLTCOM ……………………………………………………………………… 68 4. Como criar uma base de dados ………………………………………………………. 79 5. Configurando o Lantek …………………………………………………………………. 79 Criando Materiais ………………………………………………………………………………... 81 Criando Chapas …………………………………………………………………………………. Instalando e Configurando Máquinas ……………………………………………………………... 83 6. CAM ………………………………………………………………………………………… 94 Criar Trabalho …………………………………………………………………………………… 95 Configurando os campos da tela trabalho ………………………………………………………… 96 Explorador de trabalhos ………………………………………………………………………….. 98 Importar Peças …………………………………………………………………………………...102 103 Cadastrar um novo material ……………………………………………………………………… 105 Visualização dos arquivos importados ……………………………………………………………. 7. Módulo de desenho ……………………………………………………………………...109 Geometria ………………………………………………………………………………………..110 Edição …………………………………………………………………………………………... 117 Utilidades ……………………………………………………………………………………….. 122 Cotas …………………………………………………………………………………………….129 2 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

3. Agregar …………………………………………………………………………………………. 133 Copiar ……………………………………………………………………………………………139 8. Compactado e Acabado …………………………………………………………………144 Inserir chapa ……………………………………………………………………………………..145 Inserir peça ………………………………………………………………………………………147 152 Apagar ………………………………………………………………………………………….. Colisão …………………………………………………………………………………………..153 Nesting Automático ……………………………………………………………………………….153 Niveis de Otimização ……………………………………………………………………………..165 Ferramentas de Compactação …………………………………………………………………… 169 Tecnologias de Corte ……………………………………………………………………………..176 Maquinagem ……………………………………………………………………………………..190 Relatório de Processos …………………………………………………………………………...198 Importar Nesting ………………………………………………………………………………….199 9. Multimaçarico ……………………………………………………………………………..204 10. Corte Comum ……………………………………………………………………………206 11. Listagens …………………………………………………………………………………215 12. Exportar e Importar Nesting …………………………………………………………..216 13. Processos ………………………………………………………………………………..218 14. Exportando um Trabalho no Lantek …………………………………………………230 15. Backup da Base de dados …………………………………………………………….232 16. Passo a passo …………………………………………………………………………...234 242 17. Bibliografia ……………………………………………………………………………… 3 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

4. 1. Apresentação Lantek A Lantek é uma empresa especializada em software dirigido ao setor de chapas, cuja missão principal é o serviço integral às necessidades do cliente. A Lantek foi fundada em 1986 e, a partir desse momento, não deixou de crescer por todo o mundo até chegar à posição de líder mundial em software CAD/CAM para máquinas de oxicorte, plasma, laser, jato d’água e punção, e pioneira no desenvolvimento de soluções para softwares de gestão. Durante todos estes anos a Lantek esteve em contato permanente com os clientes. Esta relação estreita serviu para que os programas da Lantek cobrissem as necessidades de todo o tipo de empresa que trabalha com chapas. Já são mais de 8200 empresas em 90 países que utilizam o Lantek no seu trabalho diário. A Lantek possui delegações nos Estados Unidos, Alemanha, França, Itália, Coreia, Bélgica, Reino Unido, Japão, França, Espanha, Argentina e uma ampla rede de distribuidores espalhada por todo o mundo. SKA A SKA oferece software para projetos mecânicos e elétricos, geração de programas CN para manufatura e gerenciamento de dados de produtos, desenvolvidos por empresas líderes mundiais em seus segmentos. Reconhecida por sua solidez e pelo crescimento constante, desde 1989 realiza implantações de sucesso em indústrias dos mais diversos portes e segmentos. 4 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

5. Formada por um time de mais de 90 profissionais experientes e com sede localizada em São Leopoldo, RS, possui escritórios em Caxias do Sul-RS, Joinville- SC, Curitiba-PR, São Paulo-SP, Santa Bárbara d’Oeste-SP e Belo Horizonte-MG. Missão: Fornecer software e serviços eficazes para engenharia e manufatura, comprometidos com o sucesso de nossos clientes. 5 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

6. 2. Introdução A utilização de um sistema de Manufatura Auxiliada por Computador (CAM - Computer-Aided Manufacturing) para programar as máquinas CNC pode reduzir o tempo de produção e chegada do produto ao mercado, eliminar o risco de erros de programação e melhorar drasticamente a produtividade. Apesar dos avanços da tecnologia de manufatura, a programação manual de uma moderna máquina de corte de chapas pode ser um processo lento, ineficiente e potencialmente incorreto. Um sistema CAM para chapas metálicas ajudará no desenvolvimento de estratégias e operações para o melhor aproveitamento do material, redução do tempo de corte e gerenciamento. O Lantek é uma solução CAD e CAM para corte e puncionamento de chapas metálicas. Líder de mercado, o Lantek possui interface inteligente e fácil de usar. As ferramentas avançadas do software melhoram a qualidade do corte e aumentam a produtividade das máquinas, independente da tecnologia utilizada - oxicorte, plasma, laser, jato d'água, puncionadeira ou guilhotina. Através de suas capacidades dinâmicas de nesting, o Lantek otimiza a utilização do material, trazendo agilidade e economia ao processo de corte de chapas e puncionamento. Composto por diferentes módulos, proporciona grande flexibilidade e performance máxima, automatizando tarefas, reduzindo erros de programação e gerando programas CNC de forma rápida e precisa. Além de ser totalmente integrado aos principais sistemas CAD do mercado, o Lantek possibilita a gestão de produção e processos através de integração com o ERP das empresas. 6 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

7. 3. Instalação Pré-requisitos para Instalação do Software Lantek Hardware • Processador com no mínimo 2 GHz • Mínimo de 1GB de memória RAM no computador • Para o Flex3D Unfolding e Flex3D 5X, os mesmos pré-requisitos acima são necessários • Mínimo de 1GB de espaço em disco para todos os produtos da empresa Lantek • Unidade para leitura de DVD Software • Windows NT/2000/XP/Vista (NT 4.0 Terminal Server não é suportado) • Service Pack 6 ou superior quando usar Windows NT • Direitos de administrador para instalar e utilizar o software • Configuração TCP/IP para configuração de cliente • Internet Explorer 6 ou superior 7 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

8. necessidade do cliente. Ao inserir o CD, a tela abaixo será reproduzida automaticamente. Iniciando a Instalação O Lantek pode ser instalado individualmente e em rede (servidor/cliente), de acordo com a Nela, podem-se verificar as novidades do software, guia de instalação, acessar o site da Lantek, explorar o CD e fazer a instalação do software. Ao clicar em Install software, a seguinte tela aparecerá. Selecionar a linguagem desejada e clicar em Aceptar. 8 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

9. Colocar o nome da empresa e o número de série que está na chave que acompanha o Lantek, com letras Maiúsculas. Clicar em Seguinte para continuar. 9 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

10. Ler com atenção e clicar em Seguinte: Ler com atenção, marcar o item Aceito o termo de contrato de licença e clicar em Seguinte: 10 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

11. Selecionar o local em que o Lantek será instalado e clicar em Seguinte (recomendamos deixar o caminho default da instalação): 11 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

12. Selecionar o grupo de programas a ser criado. Recomenda-se aceitar a sugestão do Lantek. Clicar em Seguinte: 12 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

13. A partir deste ponto, deve-se optar pelo método de instalação: Instalação Individual Lantek e Banco de Dados são instalados em um computador local. Instalação recomendada para computadores que não estão conectados à rede. Marcar a opção Individual e clicar em Seguinte: 13 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

14. Marcar a opção Metric (unidade de medida) e clicar em Seguinte: Deixar marcadas apenas as opções Expert e WOS e clicar em Seguinte (Obs: a opção Servidor da base de dados deve ser desabilitada): 14 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

15. Clicar em Install para que o SQL comece a ser instalado: A seguinte mensagem será visualizada: 15 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

16. Clicando em Next, os componentes do SQL são instalados automaticamente: 16 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

17. Clicar em Seguinte: 17 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

18. Surgirão as seguintes opções, em que poderemos observar: Opções para criação da base de dados : Para isto, basta clicar em Create database 18 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

19. Aguardar a mensagem: Clicar em OK: Opções de configuração: 19 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

20. Clicar em Close: A instalação do Lantek será encerrada. Após esses passos, deve-se instalar o SQL Express (ver cápitulo de Instalação da SQL Express). 20 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

21. Instalação cliente Esse tipo de instalação é recomendado para situações em que o Banco de Dados fica armazenado no servidor e os clientes acessam-no. Esse tipo de instalação deverá ser realizado por um técnico especializado da SKA. Para executar uma Instalação Cliente, é necessário haver uma Instalação Server. Para fazer a instalação Server, seguir os passos da Instalação Individual e, dentro de Select Installation Type,escolher Server. Após instalado o Servidor, repetir na máquina cliente os passos até a seguinte tela: Habilitar a opção Cliente e clicar em Procurarpara selecionar o computador em que está instalado o Banco de Dados (Server). Clicar em Seguinte para aceitar. 21 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

22. Após selecionar o computador, clicar em OK. Marcar a opção Metric (unidade de medida) e clicar em Seguinte: 22 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

23. Deixar marcadas apenas as opções Expert e WOS e clicar em Seguinte (Obs: a opção Servidor da base de dados deve ser desabilitada): 23 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

24. Clicar em Seguinte: 24 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

25. Surgirão as seguintes opções, nas quais poderemos observar: Opções para criação da base de dados: 25 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

26. Opções de configuração: Clicar em Close. A instalação do Lantek será encerrada. 26 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

27. Instalação do SQL Server 2005 Management Studio Executar o arquivo sqladmin_32.ex no diretório Commom\Tools\SQL Server 2005 Management Studio no DVD de instalação, conforme imagem abaixo: Final da instalação: 27 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

28. Configurações do SQL Server 2005 Management Studio Abrir o Management Studio no menu Iniciar > Programas > Microsoft SQL Server 2005 > SQL Server Manangement Studio Express, conforme imagem abaixo: Em Server name, procurar o servidor (que será o NOME_DO_COMPUTADOR), colocar o login 'sa' , digitar a senha Lantek27, inserida anteriormente, e clicar em Connect, conforme imagem abaixo: 28 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

29. O Management Studio irá abrir como a imagem abaixo: 29 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

30. Na pasta Security > Logins, clicar com o botão direito do mouse no usuário sa e clicar em Propriedades: 30 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

31. Desmarcar o campo Enforce password policy, apagar Password e Confirm password e clicar em OK: Clicar em Yes: Fechar oManagement Studio. OBS: o procedimento de instalação do SQLEXPRESS deve ser executado somente se o computador que será o servidor do banco de dados trabalhará com o Lantek (servidor e cliente). 31 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

32. Configurações para o SQL Server 2005 nas instalações em rede Menu: Iniciar >> Todos os programas >> Microsoft SQL Server 2005 >> Configuration Tools >> SQL Server Surface Area Configuration. Clicar na opção Surface Area Configuration for Services and Connections. 32 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

33. Clicar no íconeRemote Connections: Selecionar Local and remote connections e Using both TCP/IP and named pipes: Clicar em OK para finalizar: Reinicie o servidor para validar as operações acima. 33 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

34. Menu Iniciar >> Todos os programas >> Microsoft SQL Server 2005 >> SQL Server Management Studio Express: Clicar na opção Connect: Clicar com o botão direito do mouse sobre (nome do servidor) e Restart o serviço. 34 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

35. Clicar na opção YES: 35 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

36. O SQL Server Management Studio Expressirá reiniciar automaticamente. . 36 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

37. Instalação da Wibu-Key Network Protection (licença em rede) um servidor e vários clientes podem acessá-la “dependendo do número de liceças”, a instalação acontece da seguinte maneira: Instalação no Servidor Habilitar o ícone Servidor de rede através do caminho abaixo: Quando se trata de uma instalação em que a licença é flutuante, ou seja, a Hard Lock fica fixa em Na barra de tarefa das janelas, você começará um ícone novo: Ao clicar com o botão direito do mouse sobre o ícone, deve-se habilitar a opção Inicializar como Service. NOTA IMPORTANTE: Este programa do servidor deve funcionar todo o tempo em seu computador de servidor se você quiser que todos os computadores acessem a sua chave da rede. 37 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

38. Feito isso, vá ao menu Iniciar e clique em Painel de Controle para selecionar a Wibu-Key: 38 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

39. Selecionar a aba da rede do controle do Wibu-Key e o subsistema de WkLAN com o mouse. Clicar na seta superior até que o WkLAN se transforme no primeiro da lista de todos os subsistemas disponíveis. Desmarque o restante dos subsistemas. Clicar em Procurar para encontar o servidor da Wibu-Key. 39 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

40. Escolher o servidor na caixa de texto da lista de usuários de WkLAN e selecioná-lo através da tecla da adição: Clicar em OK para fechar o applet do Wibu-Key. 40 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

41. Instalação Cliente No computador do cliente, deve-se repetir o passo citado anteriormente. Vá ao menu Iniciar e clique em Painel de Controle para selecionar a Wibu-Key: 41 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

42. Selecione a aba da rede do controle do Wibu-Key e o subsistema de WkLAN com o mouse. Clique na seta superior até que o WkLAN Subsystem se transforme no primeiro da lista de todos os subsistemas disponíveis. Desmarque o restante dos subsistemas. Clicar em Procurar para encontar o servidor da Wibu-Key. 42 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

43. Escolher o servidor na caixa de texto da lista de usuários de WkLAN e selecioná-lo através da tecla da adição: Clicar em OK para fechar o applet do Wibu-Key. 43 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

44. Adicionar/Remover Programas Para iniciar a desinstalação completa do Lantek 2008, deve-se inserir o DVD no drive. O Lantek deverá iniciar a instalação automaticamente. Caso não ocorra, execute o arquivo setup.exe no DVD. Escolha o idioma e clique em Aceitar, conforme imagem abaixo: Digite o nome da empresa, número do serial (este número encontra-se na hardware lock) e clique em Seguinte: 44 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

45. Marcar a opção Remover e clicar em Seguinte : Observação: Se clicar em Reinstalar, a instalação repetirá a última instalação que foi realizada no computador. Se você clicou em Adicionar/Retirar programas, a janela abaixo, para seleção dos programas para adicionar ou remover, é mostrada. Para acrescentar novos componentes, escolher entre as opções não marcadas. Se um programa que está marcado permanecer marcado, nada acontecerá. Ao clicar em Retirar todos , todos os programas serão removidos. 45 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

46. Clicar em Sim para desinstalar o Lantek: Depois de processada a desinstalação, clicar em Concluir : 46 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

47. Desinstalação do SQL Express (SQL 2005) Executar o aplicativo para desinstalar o SQL (UninstallServer.exe). Surgirá uma janela informando os aplicativos que serão desinstalados. Clicar em Desinstalar : Clicar em Sim para confirmar a desinstalação. 47 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

48. Clicar em Encerrar para concluir a desinstalação. Nota: O desinstalador SQL deve ser solicitado ao suporte da SKA. 48 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

49. OBS: Os procedimentos descritos a partir deste ponto devem ser executados somente se o computador que será o servidor do banco de dados trabalhará com o Lantek (servidor e cliente). Abrindo o Lantek Atenção: Certificar-se de que a chave de hardware que acompanha o CD de instalação esteja devidamente conectada. Colar na pasta C:\Lantek\Expert\ o arquivo Expert.key. Caso não possua este arquivo, solicitá-lo à SKA. Sem este arquivo, o Lantek não funciona! Abrir o Lantek pelo atalho Lantek Expert: Na janela de ligação, clicar em Administrador: Clicar em Ficheiro > Chave de acesso so servidor de base de dados: 49 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br

50. Clicar em Seguinte: Marcar a opção O servidor de base de dados está noutra máquina. No campo abaixo, digitar NOME_DO_COMPUTADOR e clicar em Seguinte, conforme imagem: Clicar em Terminar (Obs: lembre-se de que, para o usuário sa, a senha é em branco): 50 SKA - Automação de Engenharias (51) 3591-2900 | 0800 510 2900 ska@ska.com.br
