Presentation Transcript

  1. Portfolio SEO Voorbeeld beeldopslag RCNZH/LUMC

  2. Centraal zenuwstelsel

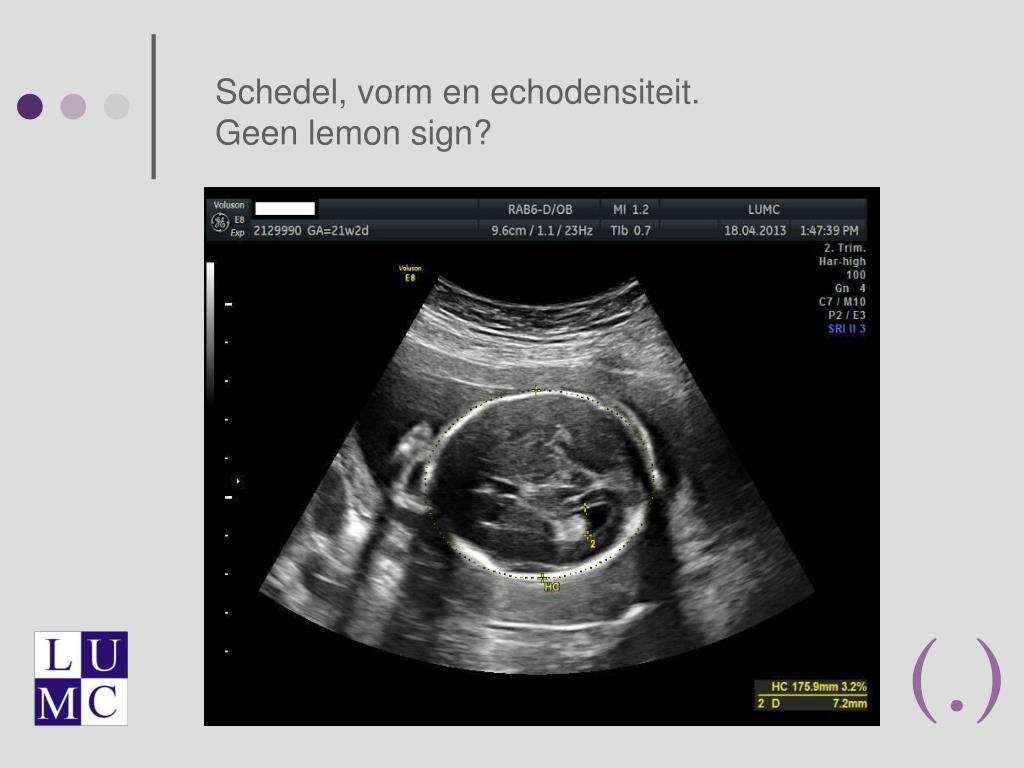

  3. Schedel, vorm en echodensiteit. Geen lemon sign?

  4. Hersenen, midline, CSP. Is de midline recht, kan het CSP worden afgebeeld?

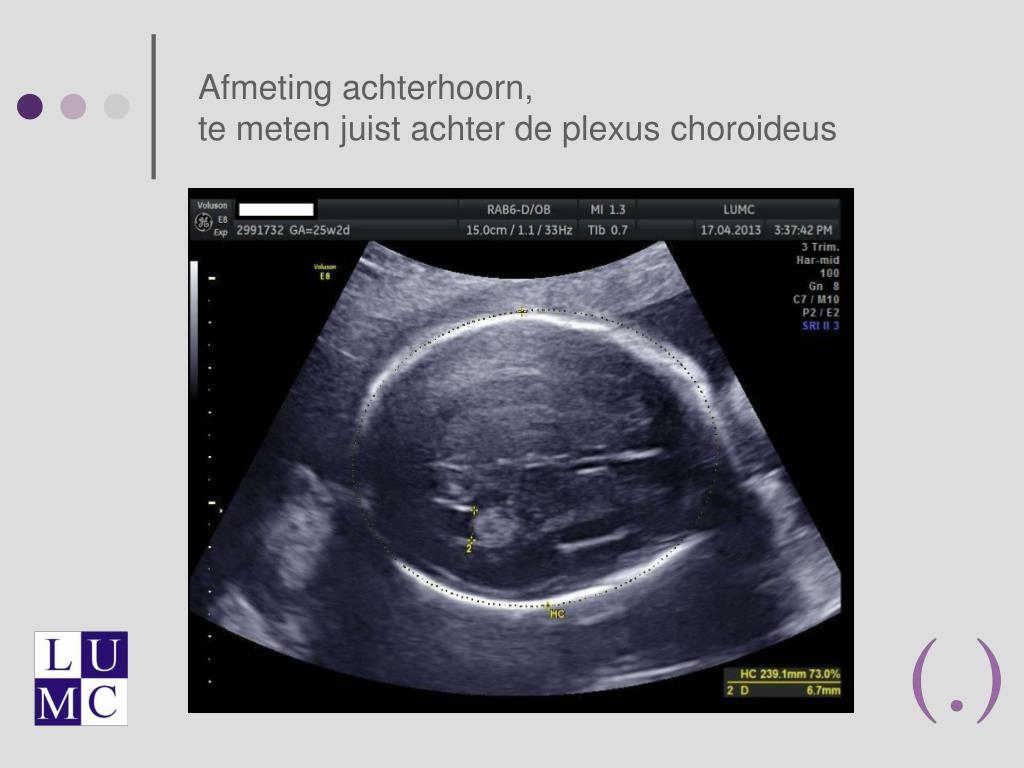

  5. Afmeting achterhoorn,te meten juist achter de plexus choroideus

  6. Wervelkolom

  7. Wervels. Bij voorkeur in coronale en…

  8. …midsagittale doorsnede.

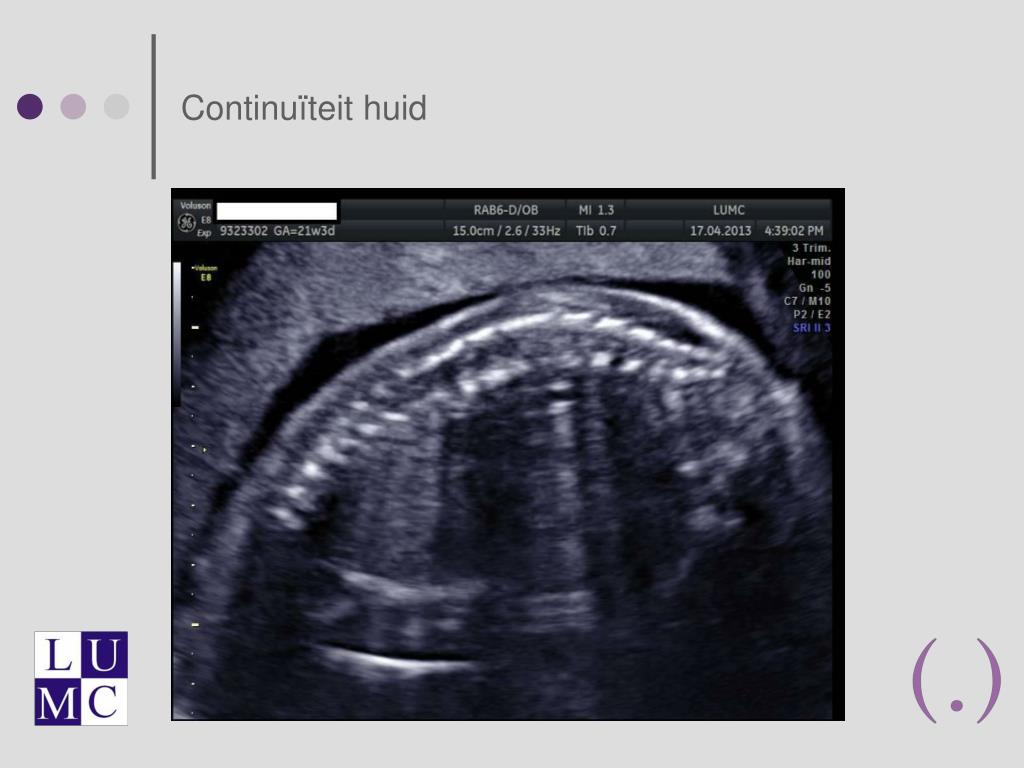

  9. Continuïteit huid

  10. Gelaat

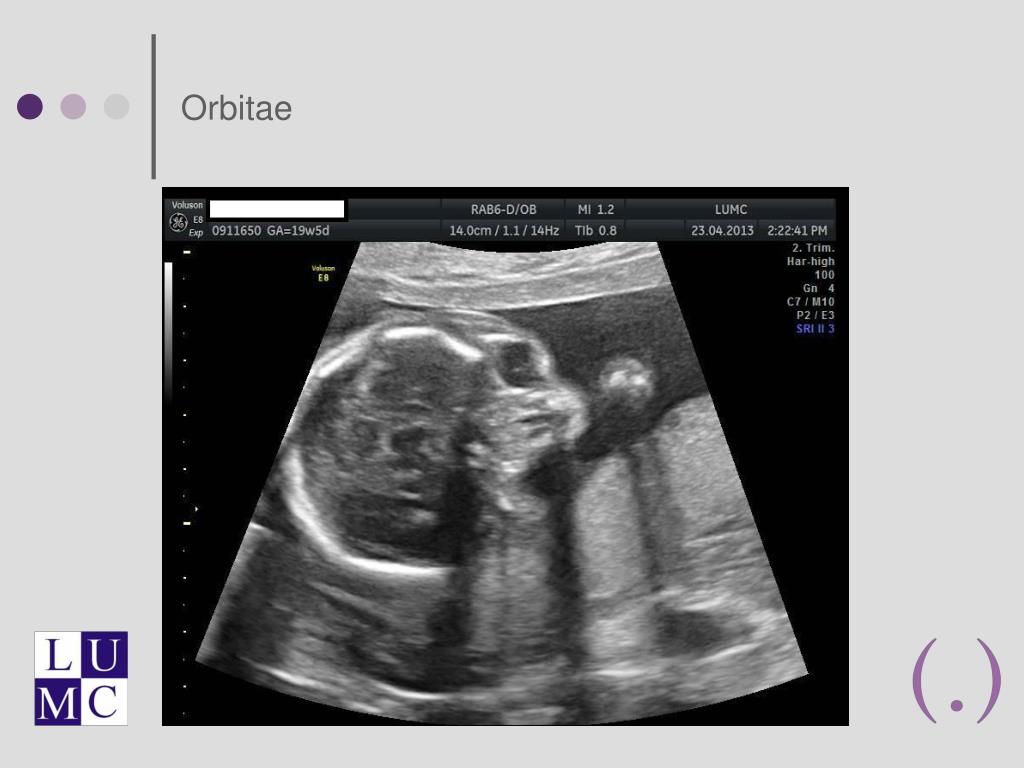

  11. Orbitae

  12. Profiel. Let op dat de kin afgebeeld wordt:

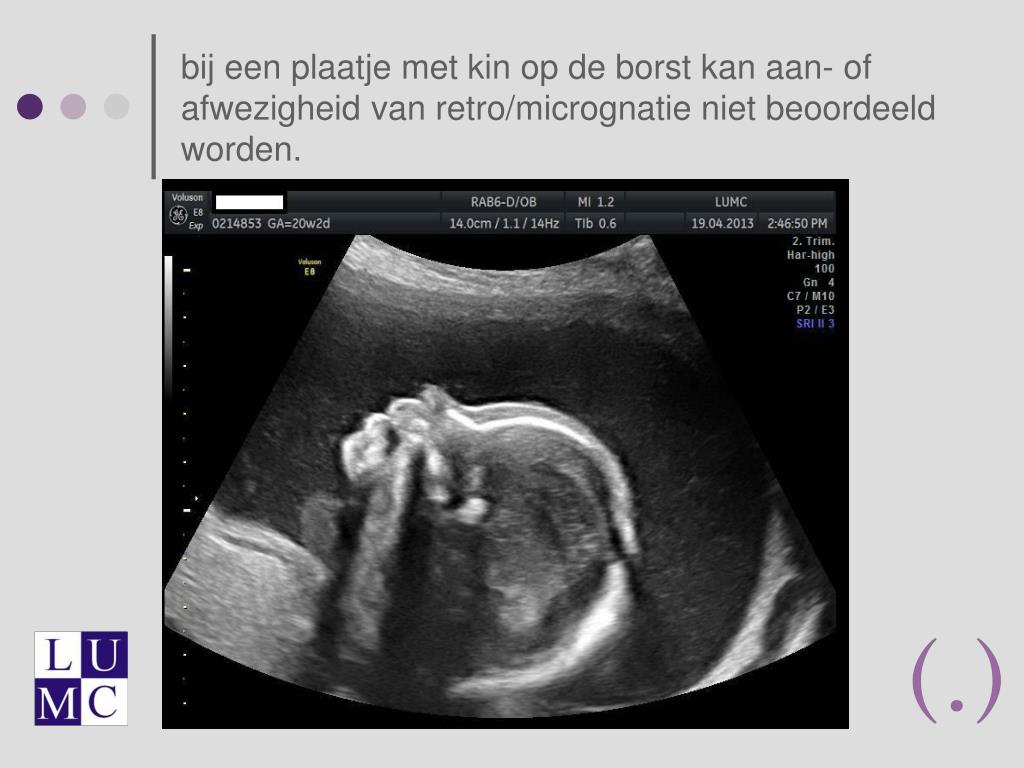

  13. bij een plaatje met kin op de borst kan aan- of afwezigheid van retro/micrognatie niet beoordeeld worden.

  14. Bovenlip

  15. Thorax

  16. Vorm: in een coronale doorsnede is fraai te beoordelen of de thorax niet te smal is of een afwijkende vorm heeft.

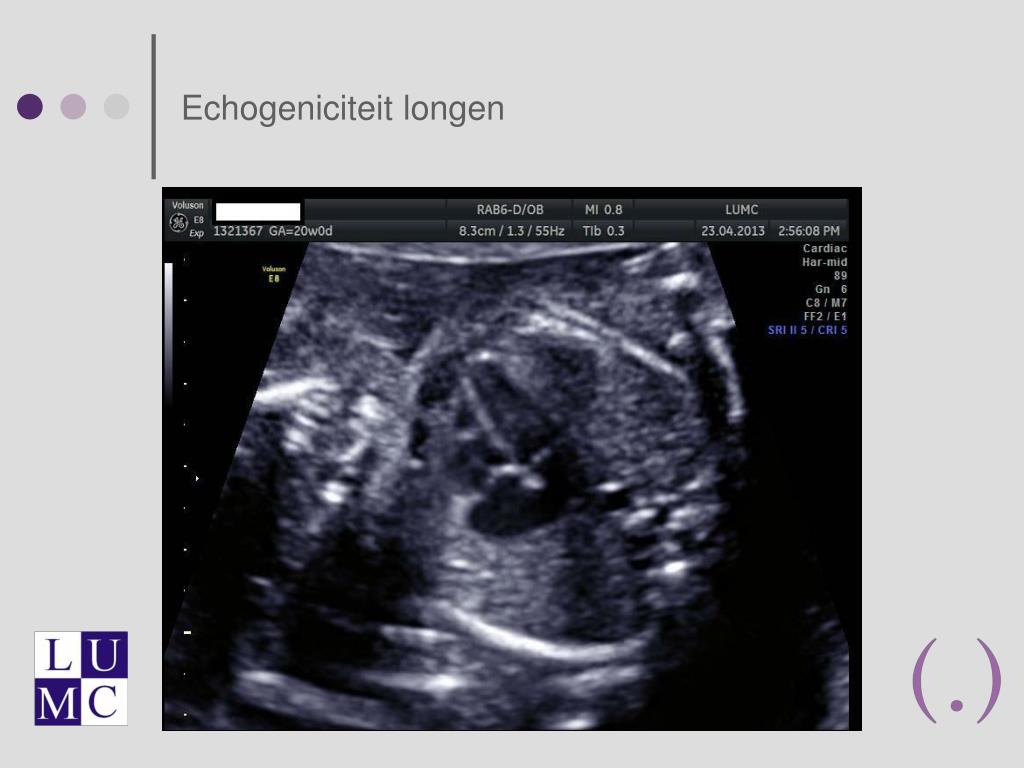

  17. Echogeniciteit longen

  18. Diafragma

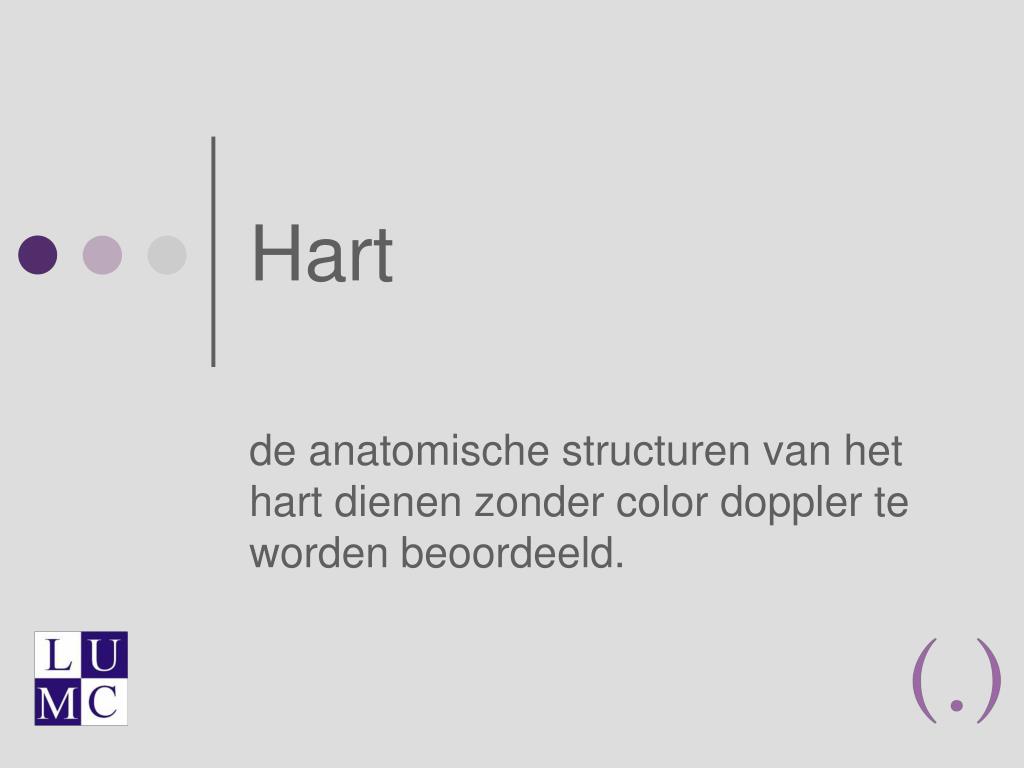

  19. Hart de anatomische structuren van het hart dienen zonder color doppler te worden beoordeeld.

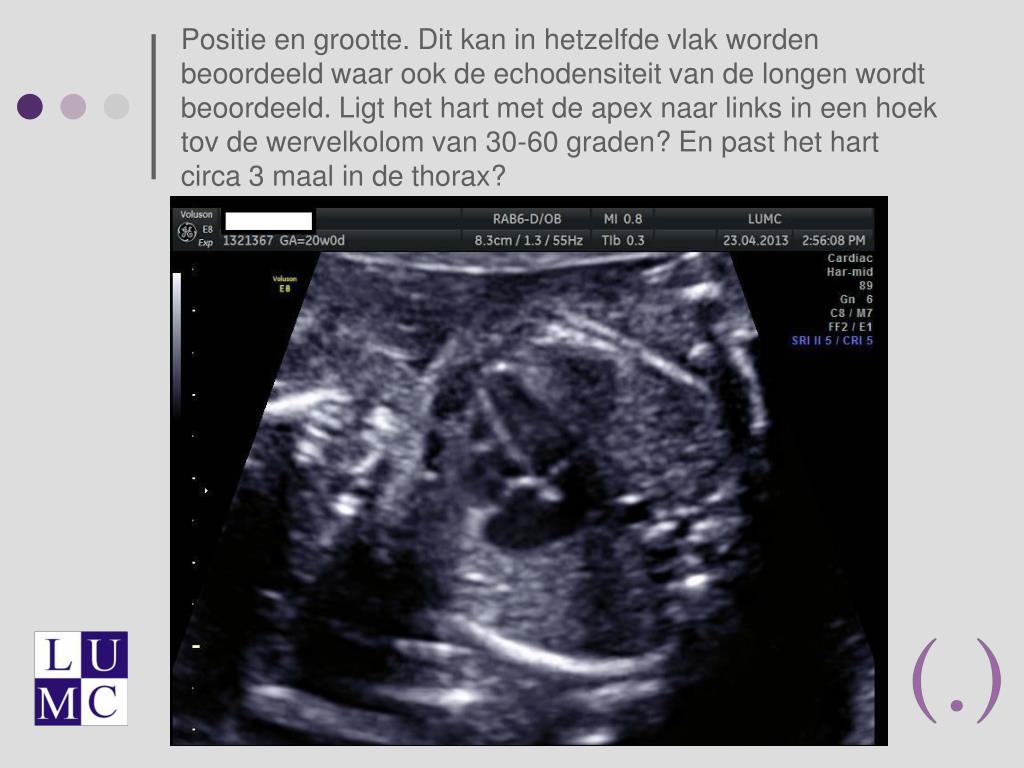

  20. Positie en grootte. Dit kan in hetzelfde vlak worden beoordeeld waar ook de echodensiteit van de longen wordt beoordeeld. Ligt het hart met de apex naar links in een hoek tov de wervelkolom van 30-60 graden? En past het hart circa 3 maal in de thorax?

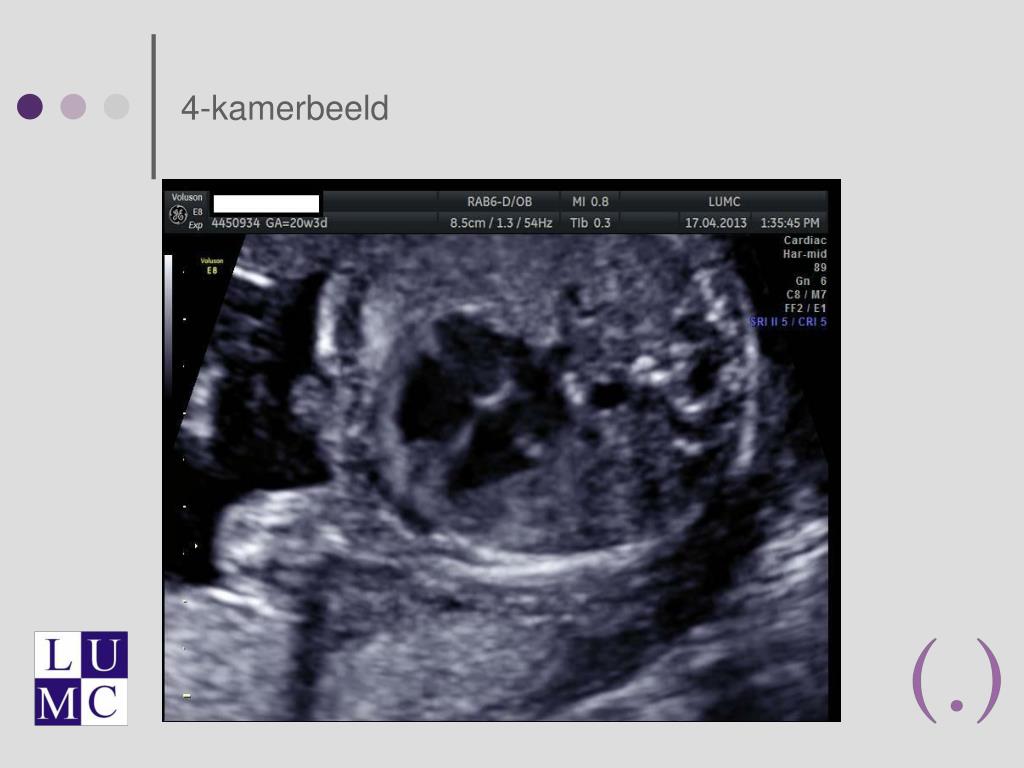

  21. 4-kamerbeeld

  22. Linkeruitstroom. Van belang is dat de aansluiting van de aorta op de linkerventrikel goed in beeld komt.

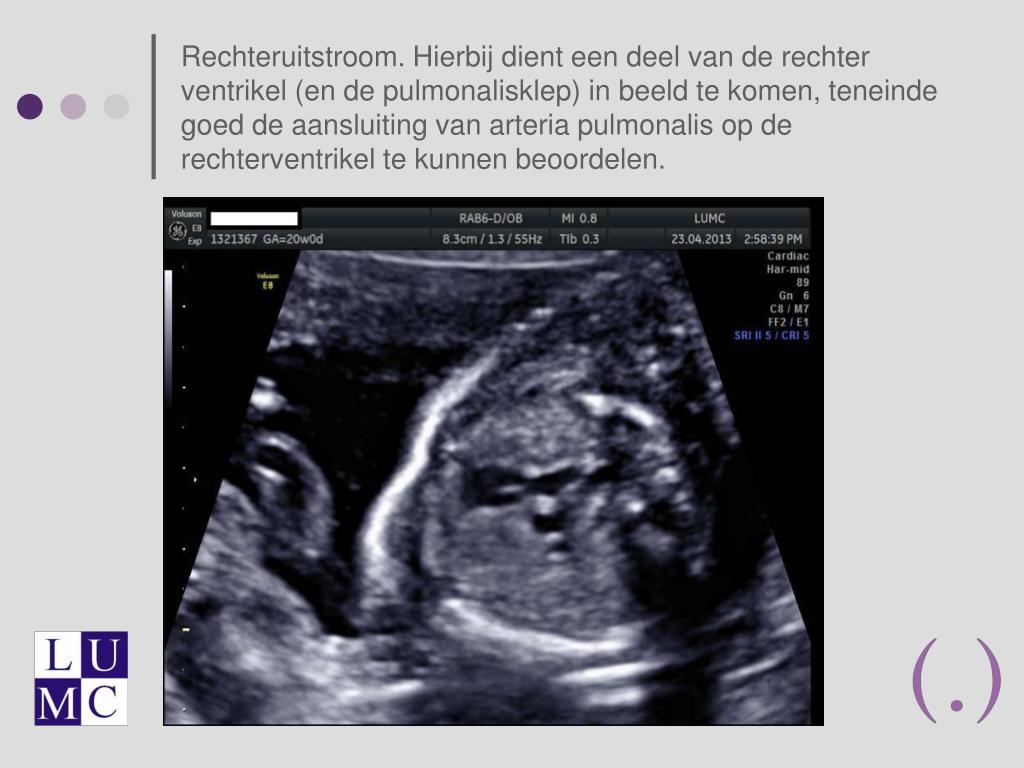

  23. Rechteruitstroom. Hierbij dient een deel van de rechter ventrikel (en de pulmonalisklep) in beeld te komen, teneinde goed de aansluiting van arteria pulmonalis op de rechterventrikel te kunnen beoordelen.

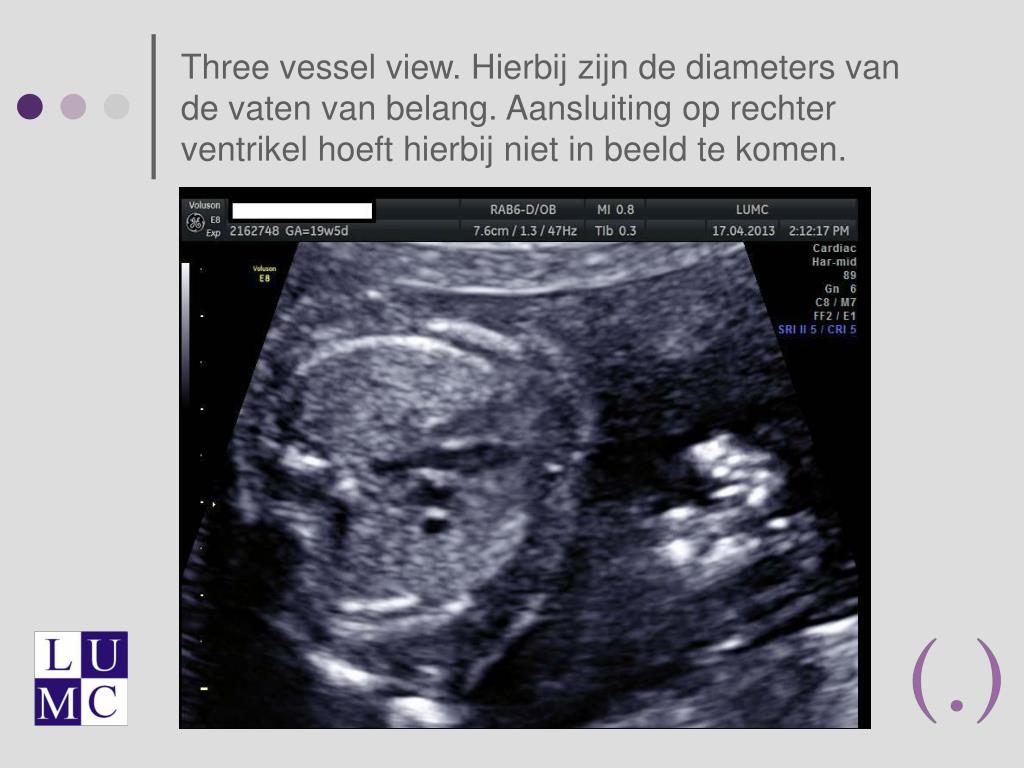

  24. Three vessel view. Hierbij zijn de diameters van de vaten van belang. Aansluiting op rechter ventrikel hoeft hierbij niet in beeld te komen.

  25. Abdomen

  26. Buikwand. Mag zowel in het transversale …

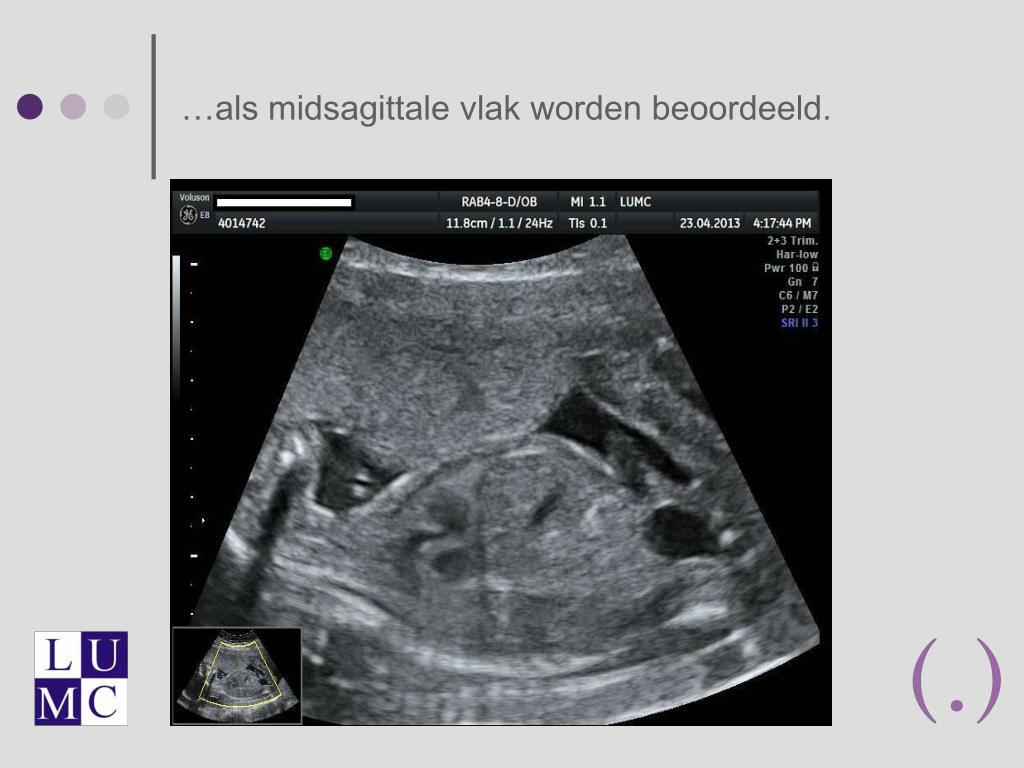

  27. …als midsagittale vlak worden beoordeeld.

  28. Maagvulling, beoordeling tegelijk met meting AC.

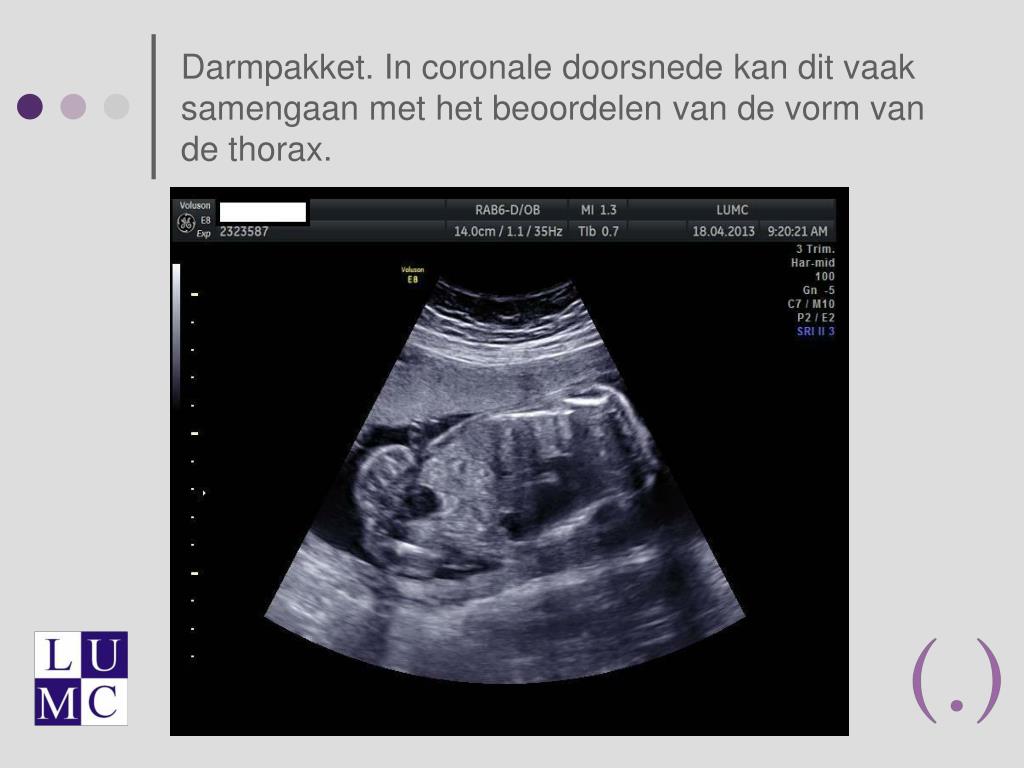

  29. Darmpakket. In coronale doorsnede kan dit vaak samengaan met het beoordelen van de vorm van de thorax.

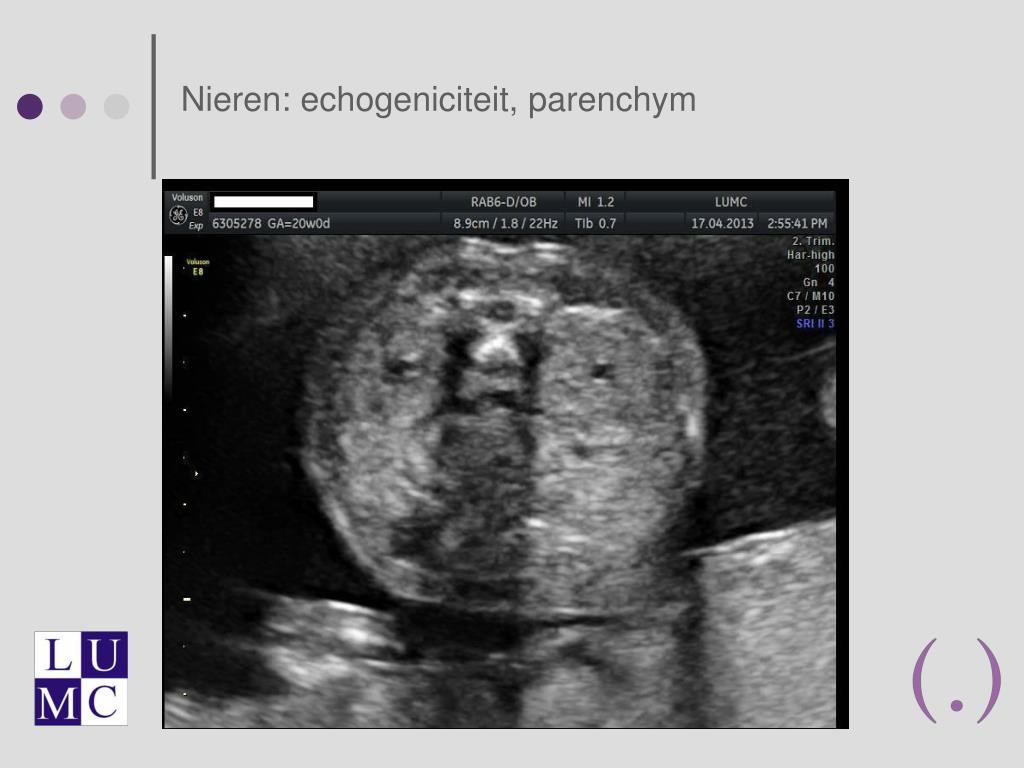

  30. Nieren: echogeniciteit, parenchym

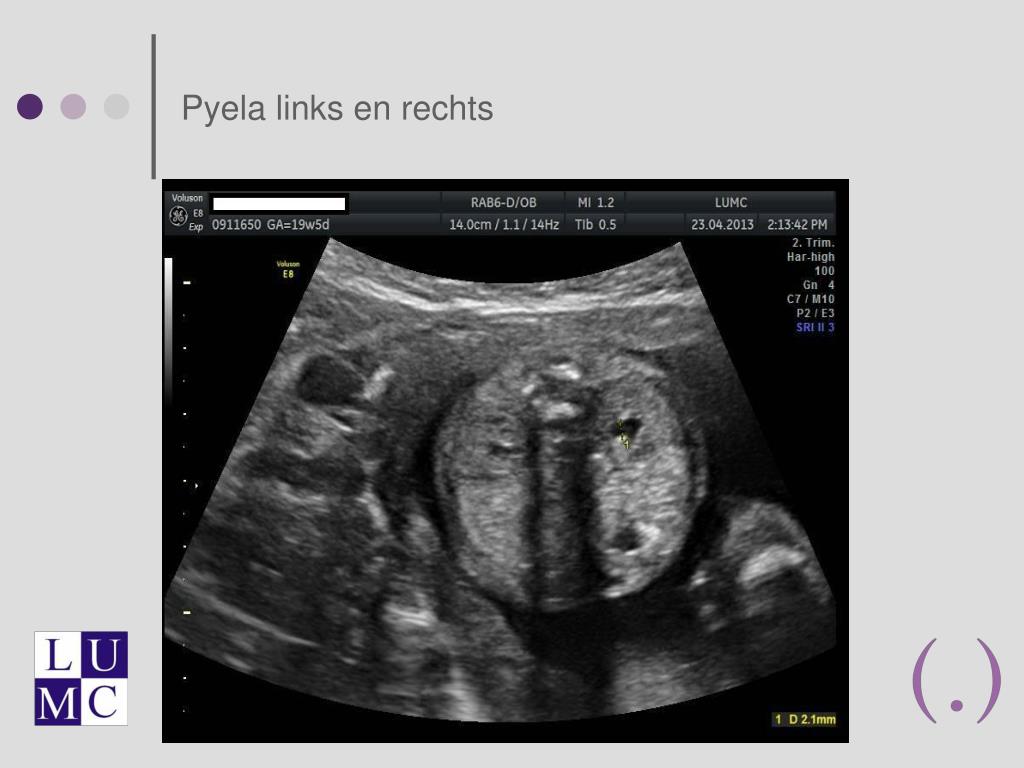

  31. Pyela links en rechts

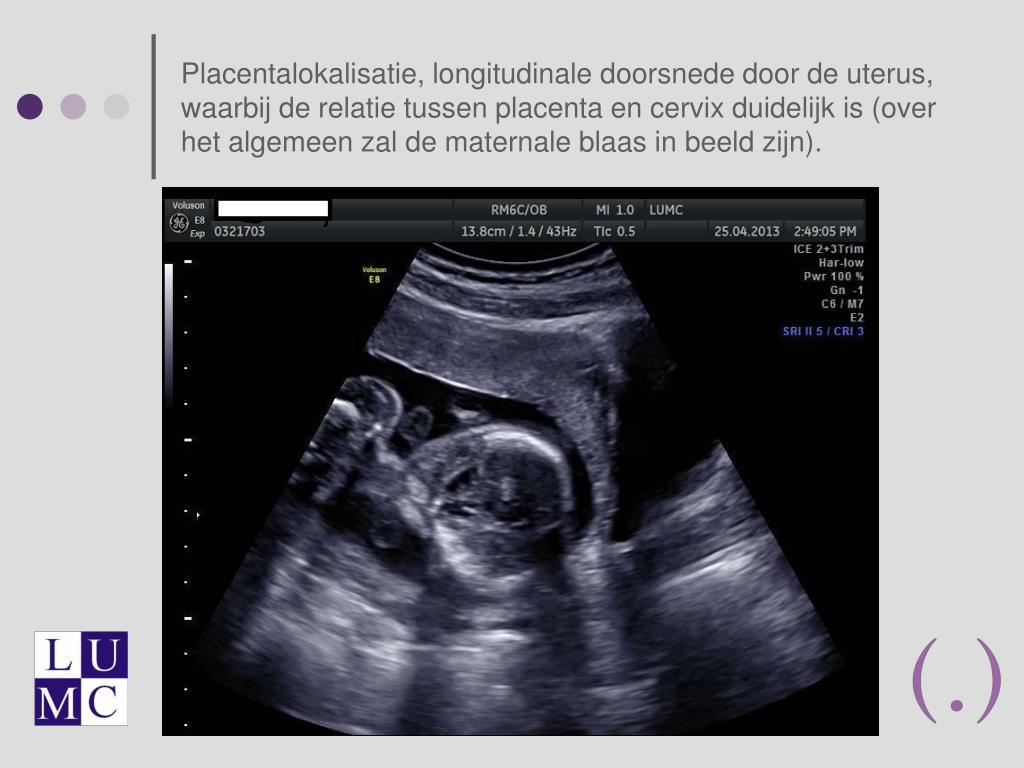

  32. Placentalokalisatie, longitudinale doorsnede door de uterus, waarbij de relatie tussen placenta en cervix duidelijk is (over het algemeen zal de maternale blaas in beeld zijn).

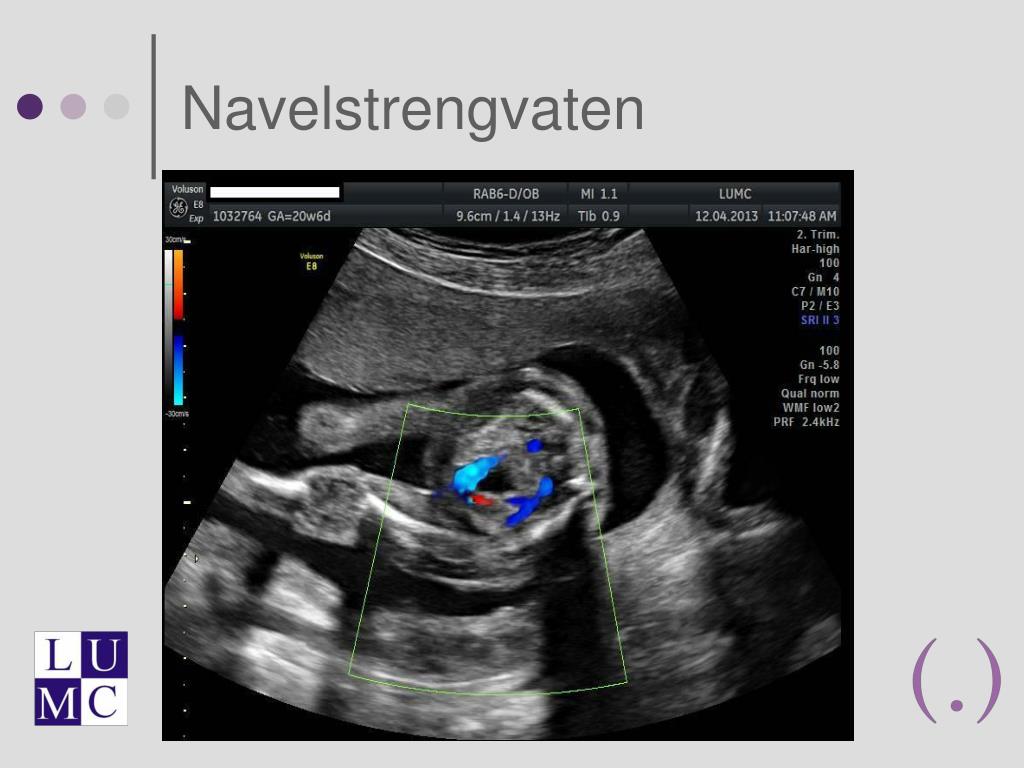

  33. Navelstrengvaten

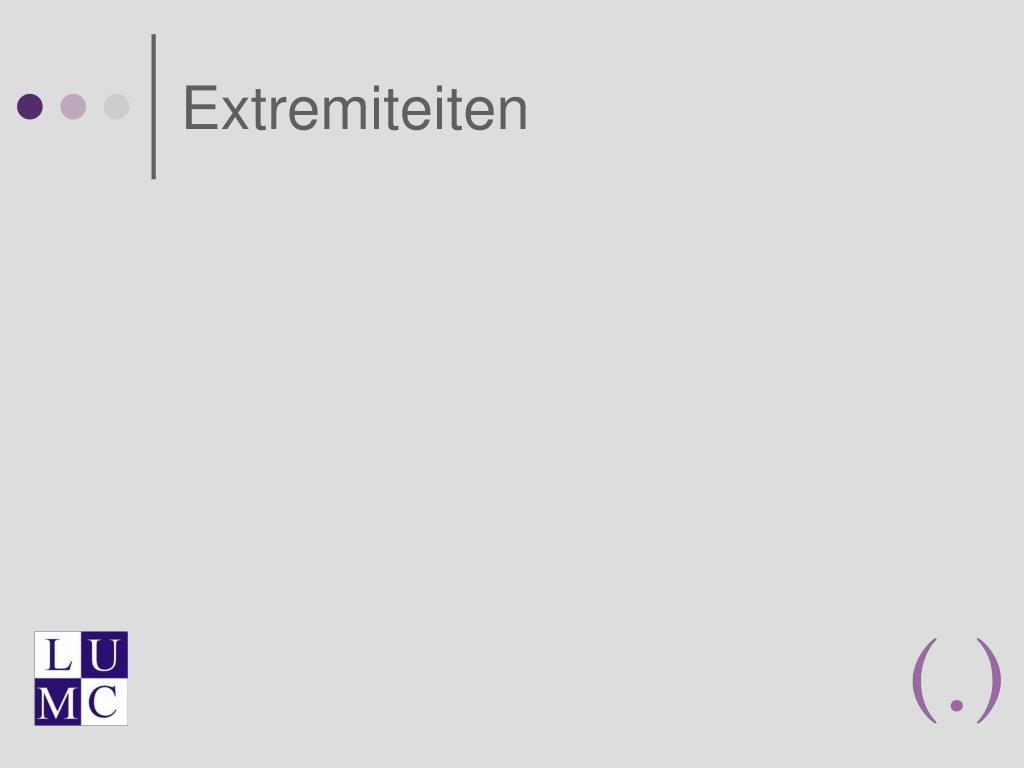

  34. Extremiteiten

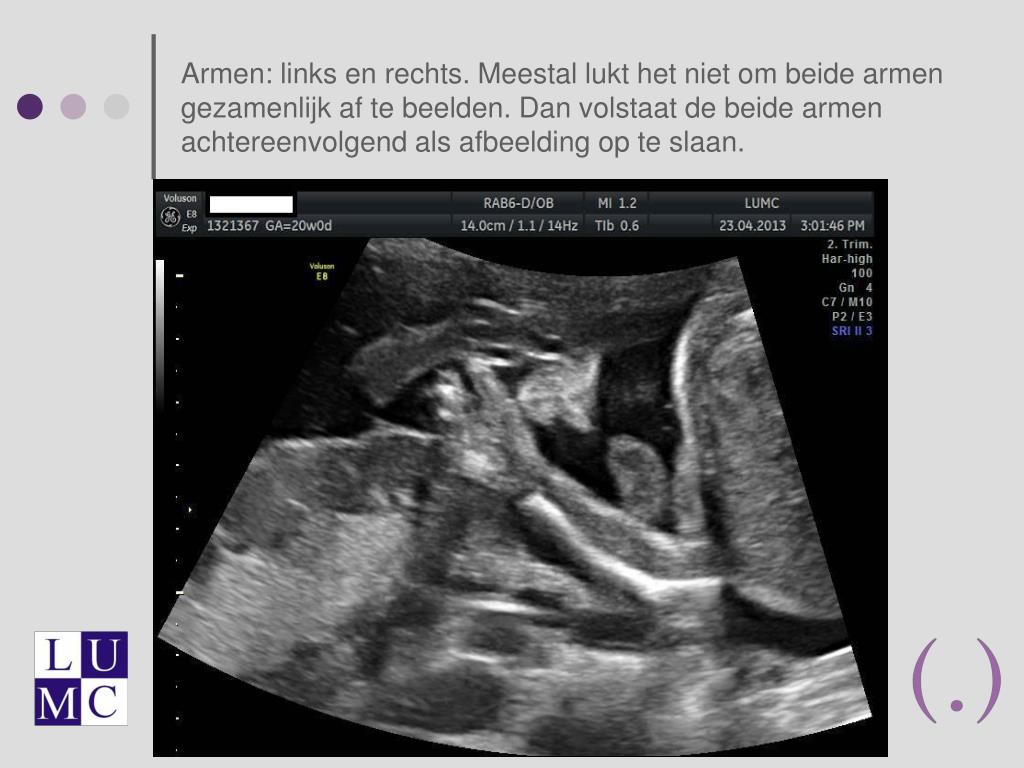

  35. Armen: links en rechts. Meestal lukt het niet om beide armen gezamenlijk af te beelden. Dan volstaat de beide armen achtereenvolgend als afbeelding op te slaan.

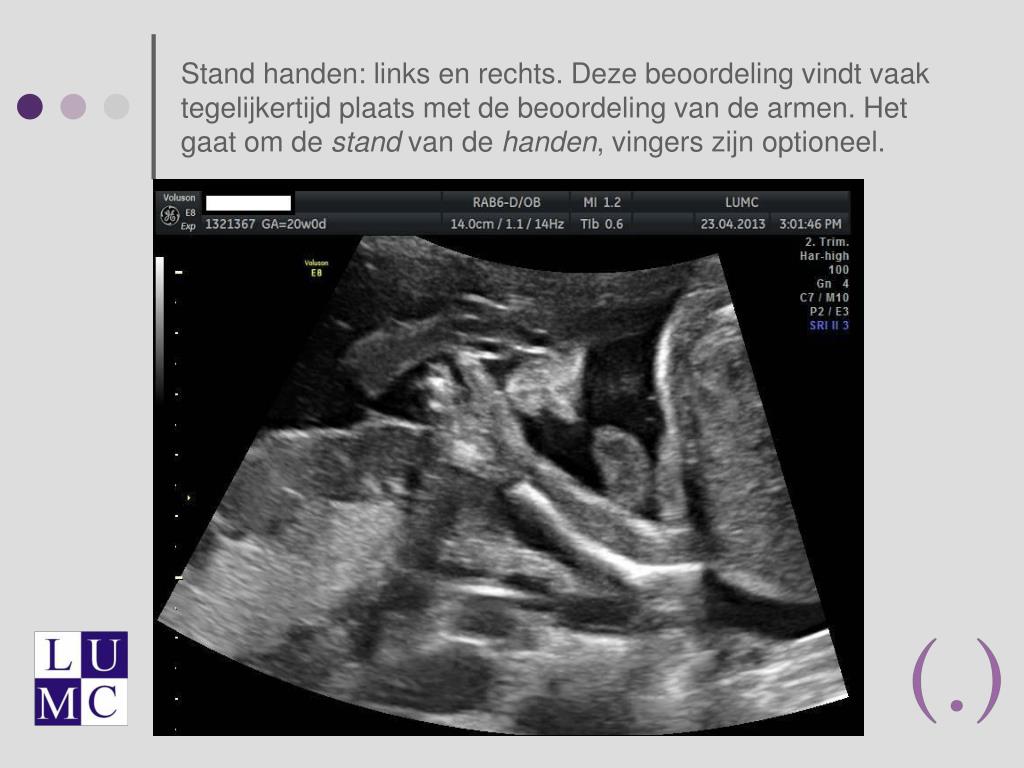

  36. Stand handen: links en rechts. Deze beoordeling vindt vaak tegelijkertijd plaats met de beoordeling van de armen. Het gaat om de stand van de handen, vingers zijn optioneel.

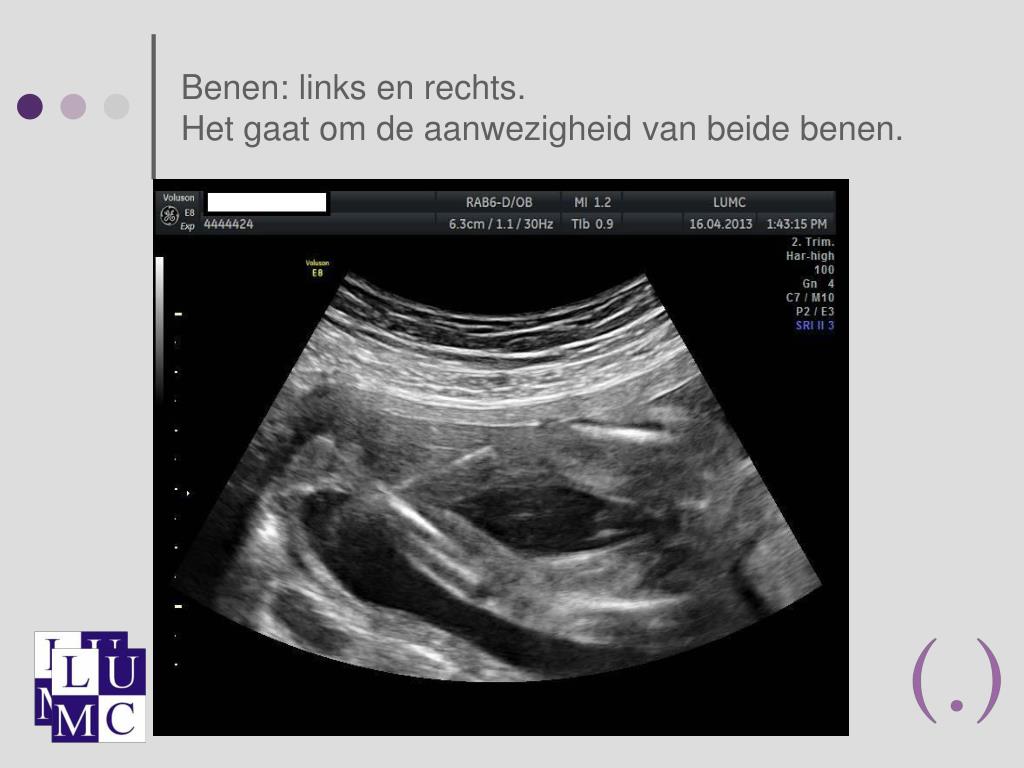

  37. Benen: links en rechts. Het gaat om de aanwezigheid van beide benen.

  38. Stand voeten: links en rechts. Bij voorkeur in frontaal aanzicht…

  39. …zijaanzicht is echter ook mogelijk.

  40. Biometrie

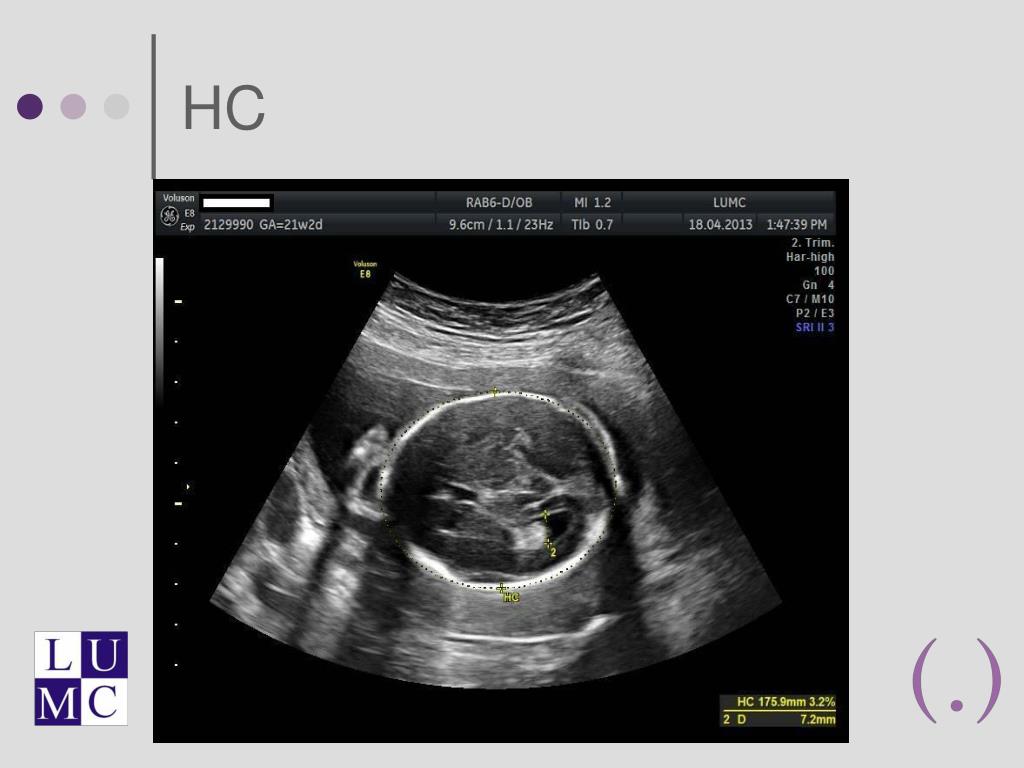

  41. HC

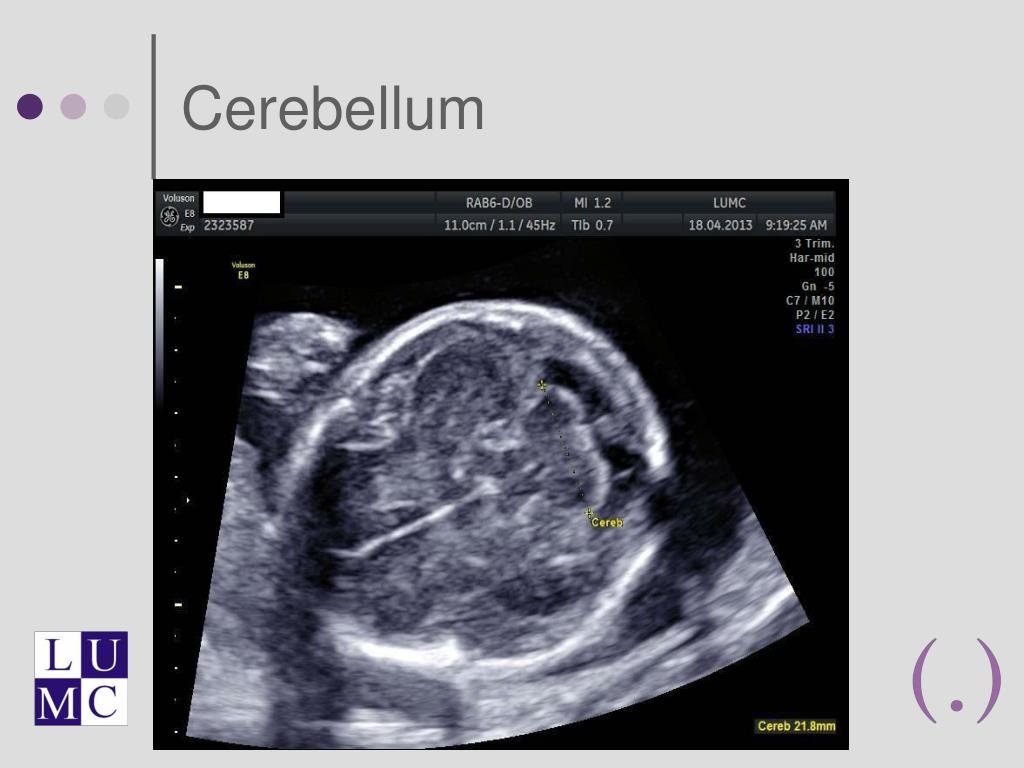

  42. Cerebellum

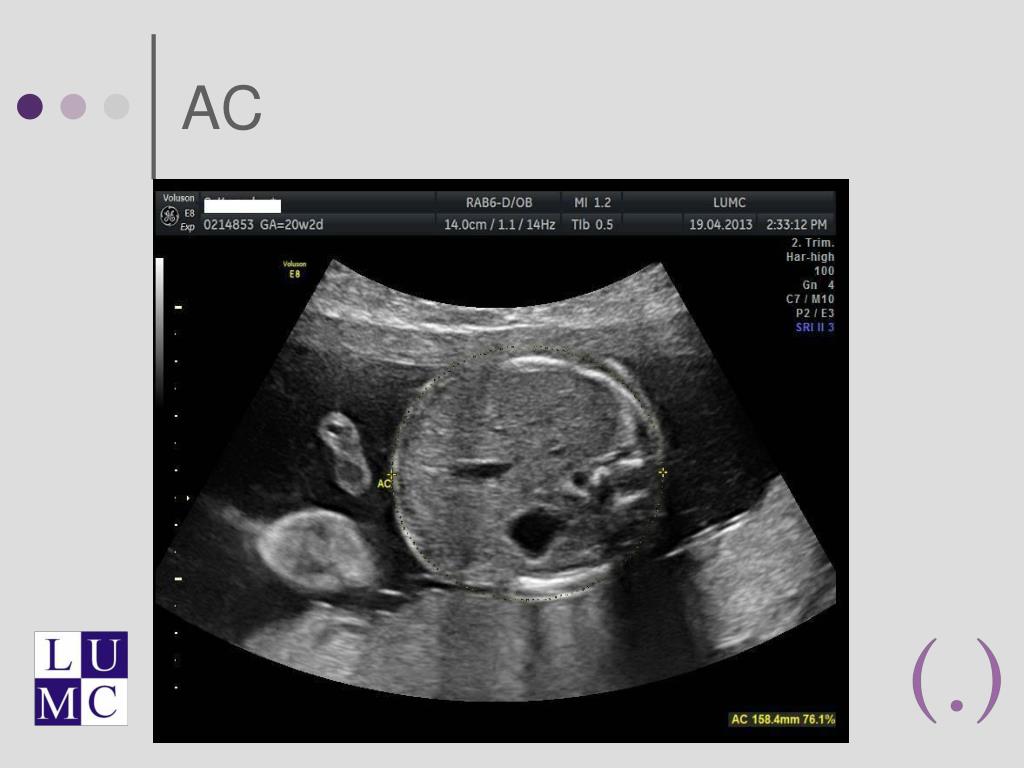

  43. AC

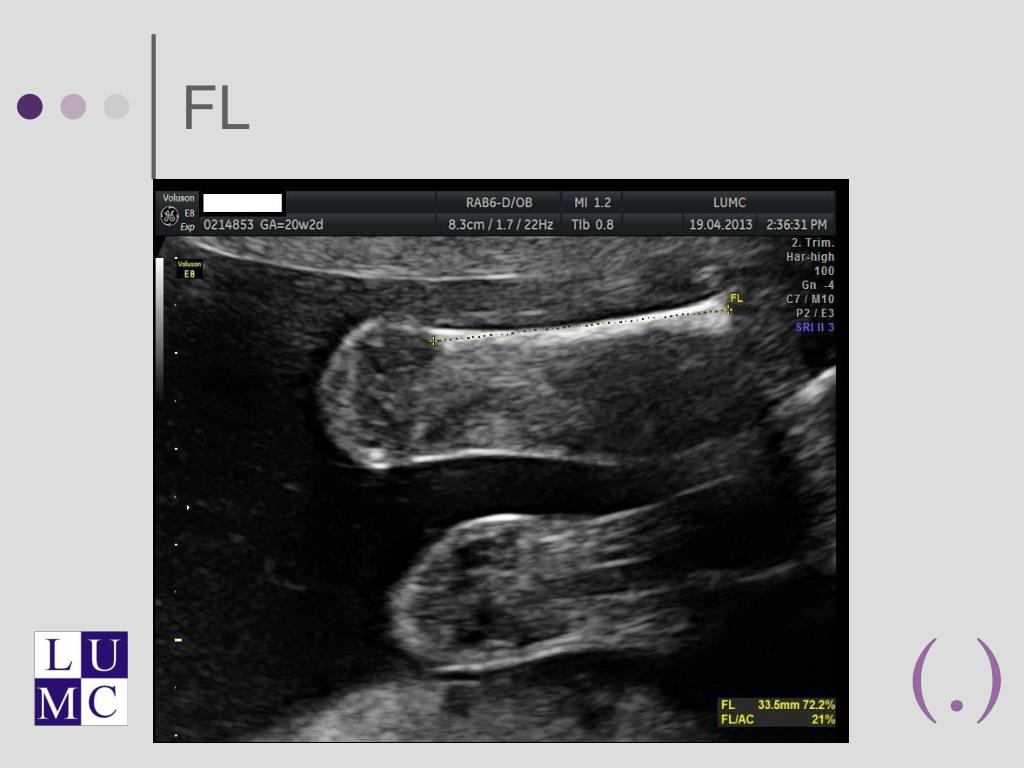

  44. FL
