  1. Computer In Medicine فورتران 77

  2. مقدمة ( فورتران 77) إشتقت كلمة فورتران FORTRAN من المقطعين الأولين من الكلمتين FORmula TRANslator أو الكلمتين FORmula TRANslation, و تعنى مترجم المعادلات أو ترجمة المعادلات, و قد إستحدثتها شركة IBM عام 1957, لغرضبرمجة التطبيقات في المجالات العلمية, لذا فلغة الفورتران لغة علمية منذ نشاتها,و تعتبر أكثر اللغات الراقية شيوعا, و إستعمالا و ذلك لأهميتها و سهولة تعلمهاو مناسبتها لحل المشكلات الرياضية و العلمية. 2

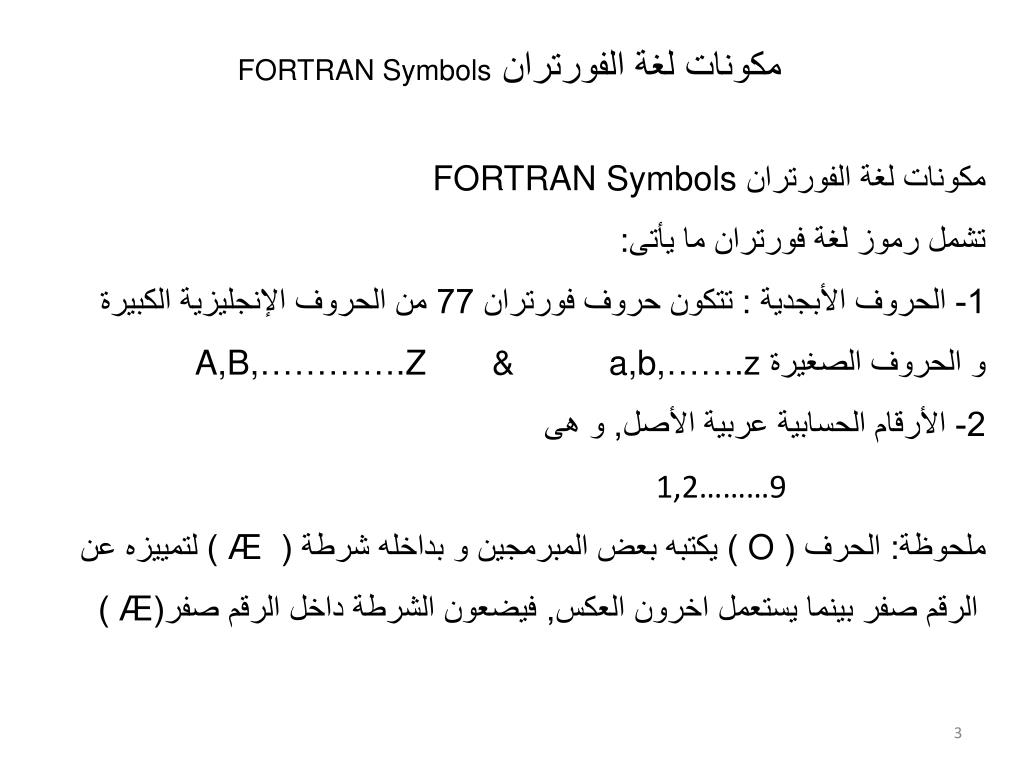

  3. مكونات لغة الفورتران FORTRAN Symbols مكونات لغة الفورتران FORTRAN Symbols تشمل رموز لغة فورتران ما يأتى: 1- الحروف الأبجدية : تتكون حروف فورتران 77 من الحروف الإنجليزية الكبيرة و الحروف الصغيرة A,B,………….Z & a,b,…….z 2- الأرقام الحسابية عربية الأصل, و هى 1,2………9 ملحوظة: الحرف ( O ) يكتبه بعض المبرمجين و بداخله شرطة ( Æ ) لتمييزه عن الرقم صفر بينما يستعمل اخرون العكس, فيضعون الشرطة داخل الرقم صفر(Æ ) 3

  4. 3- الرموز الخاصة و تشمل ما يلى:

  5. الثوابت : 1- الثوابت العددية ا- الثوابت العددية الصحيحة و هو عدد صحيح يكتب بدون فاصلة عشرية و يمكن ان يكون سالبا او صفرا او موجبا و اذا لم توضع اشارة العدد كون موجبا امثلة: -234 950 0 +79 امثلة لثوابت عددية صحيحة غير مقبولة: لاحتوائة علي الفاصلة العشرية 1.05 لاحتوائة غلى فارزة 7,156 لاحتوائة على رمز ابجدى I5 ب- الثوابت العددية الحقيقية ( الكسرية) الثابت العددي الحقيقي هو عدد يكتب باستخدام الفاصلة العشرية و يمكن ان يكون موجبا او صفرا او سالبا. امثلة : 1.05 +0.5 -15.3 -3. امثلة لثوانت عددية غير مقبولة : لعدم احتوائة على الفاصلة العشرية100 لاحتوائة غلى فارزة12,250 لاحتوائة علي رمز ابجدى A 15.3 لاحتوائة على رمز خاص$95.5

  6. و يمكن كتابة الثوابت العددية الحقيقية بشكل التدوين اليائى E-Notation و ذلك بكتابة الاعداد بفاصلة عشرية او بدونها متبوعة بحرف E و عدد صحيح مؤلف من اشارة و رقم او رقمين و العدد الصحيح هذا يمثل القوة 10 الواجب ضرب العدد الاول فيها , و الشكل العام هو YE  n حيث ان : Y عدد حقيقي او عدد صحيح مقبول في لغة فورتران n عدد صحيح لا يتجاوز منزلتين بالاضافة الى الاشارة امثلة: 1.93 E2= 1.93 x 102=193. -1.93 E-2 = 1.93 x 10-2= -.0193 .1234E04 = .1234 x 104 =1234. 1E5 = 1 x 105 = 100000. 5E0 = 5 x 100 = 5. -25E2 = -25 x 102 = -2500

  7. ج- الثوابت ذات الدقة المضاعفة: و فيه يستخدم الحرف D بدلا من الحرف و النموذج العام للثابت ذو الدقة المضاعفة هوn D m حيث ان : n يمثل ثابت عددي حقيقي او عدد صحيح m يمثل ثابت عددي صحيح د- الثوابت العددية المعقدة: يتالف الثانت العددي المعقد من زوج من الثوابت العددية الحقيقية محاطة بقوسين و منصولة بفارزة و الشكل العام للعدد المعقد هو (n,m) n ثابت عددي حقيقي و يمثل الجزء الحقيقي للعدد المعقد m ثابت عددى حقيقي و يمثل الجزء التخيلي للعدد المعقد

  8. معرف الثوابت الجماعي PARAMETER يمكن تسمية الثوابت في لغة فورتران و استخدامها في اي مكان في البرنامج مثل النسبة التقريبية π و التى تساوي 3.14159 بالاسم PIفي بداية برنامج يحسب مساحة الدائرة A و محيطها C من نصف قطرها المعلوم R PARAMETER(PI= 3.14159) READ *,R A=PI*R*R C = 2.0 *PI*R PRINT*,A,C END و يمكن تعريف اكثر من ثابت PARAMETER(PI=3.14159,G=32.,E=2.718)

  9. المتغيرات: • المتغيرات في لغة فورتران نوعان • المتغيرات البسيطة • المتغيرات المؤشرة • 1- المتغيرات البسيطة الصحيحةINTEGER VARIABLE و تتبع القواعد الاتية • 1- الاسم الرمزى يجب ان يبدأ بحرف • 2- يتكون الاسم الرمزى من رمز واحد الى 6 رموز على الاكثر • 3- اذا كان الرمز الاول من اسم المتغير هو احد الحروف I,J,K,L,M,N سمي متغير عددي صحيح , اما اذا كان خلاف هذه الحروف فهو متغير عددي حقيقي REAL VARIABLE • يمكن استخدام كلمة REALلتعريف المتغير العددى الحقيقي و كلمة INTEGER لتعريف المتغير العددى الصحيح في البرنامج

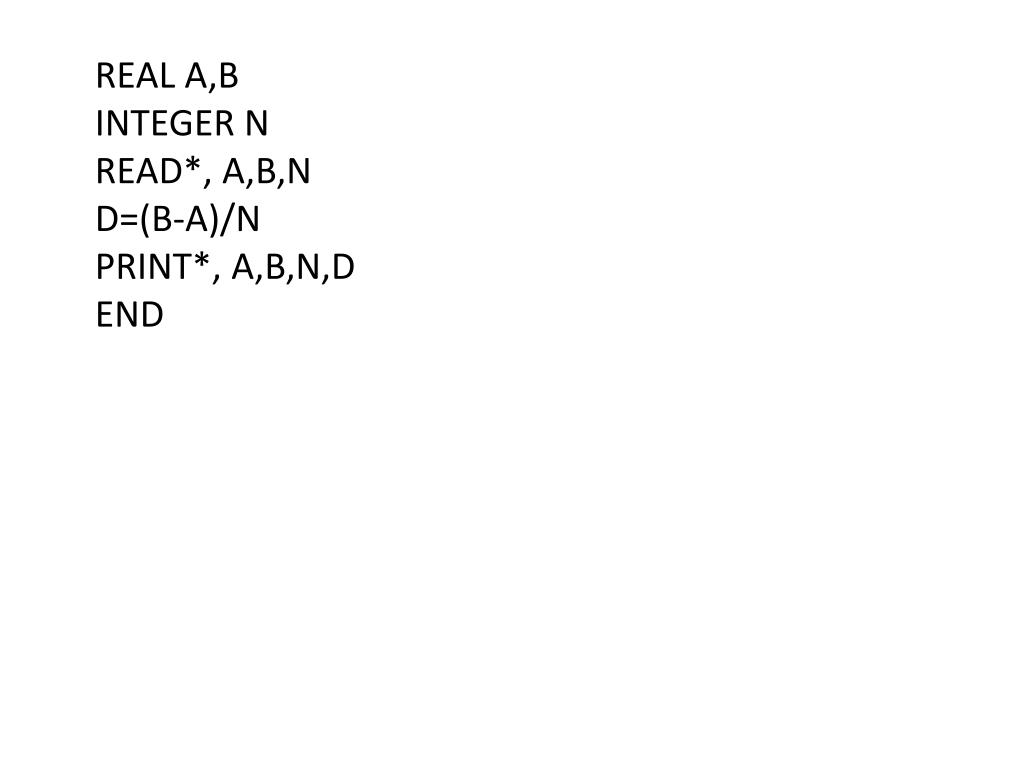

  10. REAL A,B INTEGER N READ*, A,B,N D=(B-A)/N PRINT*, A,B,N,D END

  11. الجمل (العبارات)في لغة فورتران:- 1- جمل التعريف : و هي مجموعة من الجمل من شأنها تعريف الحاسب بمتطلبات البرنامج من حيث مواقع التخزين – نوعية مواضع التخزين و ايضا انواع الوحدات المستخدمة في البرنامج مثل وحدات الادخال و الاخراج 2- جمل الادخال و الاخراج 3- جمل المعالجة مثل الجمل التي من شانها اجراء عمليات معالجة المعطيات داخل الحاسب مثل الوحدة الحسابية و المنطقية 4- جمل التحكم و السيطرة و هى الجمل التى من شانها تغيير التسلسل الطبيعي لتنفيذ البرنامج

  12. و تنقسم مجموعة الجمل في لغة فورتران من حيث طبيعتها الي قسمين: 1- جمل تنفيذية و تشمل الجمل التي من شأنها الايعاذ الي الحاسب لنتفيذ عمل مل. 2- جمل غير تنفيذية و تشمل الجمل التي من شأنها تزويد المترجم بمعلومات عن حجم البرنامج و كيفية ادخال المعطيات و اخراج المعلومات...............

  13. التعبير الحسابى بلغة الفورتران العمليات الحسابية فى لغةالفورتران فى لغة فورتران كما فى الجبر نستطيع أن نشكل الثوابت و المتغيرات العددية .

  14. التغبير الحسابى : Arithmetic Expression هو مجموعة ثوابت و متغيرات يجمع بينها عمليات حسابية باستخدام رموز رياضية الأمثلة التالية توضح بعض التعبيرات الجبرية و كيفية صياغتها بلغة Fortran

  15. قاعدة الأولوية: العملية الحسابية فى التعبيرات و المعادلات الرياضية كما يجريها الحاسب الألى بلغة Fortran لا تجري بطريقة عشوائية ولكن هناك اولويات فى تنفيذرالعمليات الحسابية, و يمكن ترتيب العمليات الحسابية طبقا لاولوية تنفيذها كما يلى: 1- تنفيذ العمليات داخل الأقواس الداخلية ثم الخارجية 2- الأس (**) 3- الضرب و القسمة * , / 4- الجمع و الطرح + , - و للعمليات الحسابية التى لها نفس الأولوية نبدأ من اليسار الى اليمين مثال: احسبي نتيجة العملية الحسابية الأتية:10 A = 36/ (3 * 6 ) + 10 الحل: العملية الحسابية السابقة مكتوبة بلغة Fortran نبدأ بما داخل الأقواس فتصبح النتيجة 10 A = 36 / 18 + 10 يلى ذلك عملية القسمة 10 A = 2 + 10 و أخيرا عملية الجمع 10 A = 12

  16. مثال: حولى العملية الحسابية الأتية بلغة Fortran الحل: من المهم اولا اعطاء رقم للعملية للدلالة على انها ستعطى كأمر بلغة اFortran 10 A = (S ** 2) / (B ** 2) + (L ** 2) / D نستطيع التاكد من صحة الصيغة الرياضية المبرمجة بلغة Fortran فى المسالة السابقة و ذلك بأن نجرى عليها العمليات الحسابية بأولوياتها التى سبق شرحها فاذا وصلنا الى العملية الحسابية الأصلية فيدل ذلك على صحة استخدامنا للرموز و العلامات

  17. الجملة الحسابية: إن من أبرز خصائص لغة فورتران إستخدام عدد من الجمل مثل الجملة الحسابية وهى تمثل على النحو التالى: تعبير حسابي = متغير أمثلة: Y = X+46.0 J = J+1 B = 11/5 K = 13.0 / 2.0 M = 5.75

  18. رقم الجملة: عند كتابة اى برنامج على شكل مجموعة من الجمل المتسلسلة, فإننا نحتاج الي ترقيم بعض هذه الجمل لتنفيذ بعض التعليمات, و عند الحاجة الى جملة فإنه يشار الي رقمها فقط. Ex: 20 Y = X **2+5.X-1 الرقم 20 عن يسار الجملة الحسابية يمثل رقمها و من الممكن اختيار اى رقم آخر لهاعلي الا يزيد عن خمسة ارقام و ان يكون عدد صحيحا موجبا. الدوال المكتبية: يوجدفي لغة فورتران مكتبة من الاقترانات الرياضية يمكن للمبرمج ان يستخدمها في برامجه.

  19. جمل الإدخال Input statements 1- الجملة الحسابية: مثال: A = 5.8 تبين كيفية تخزين الثابت العددي الحقيقي 5.8 في موقع المتغيرA فى وحدة الذاكرة 2- جملة القراءة: و تستخدم هذه الجملة لإدخال المعطيات و قيم الثوابت و المتغيرات Read *, variable Names مثال (1) 2-جملة القراءة Read *, A,B,N تقوم بقراءة المتغيرات N, B, Aعلي الترتيب و يتم ادخال قيمها بواسطة الشاشة على ان تترك مسافات كافية

  20. جمل الإخراج output statements جملة الطباعة و تستخدم هذه الجملة لطباعة نتائج العمليات الحسابية التي يجريها الحاسب كما تستخدم لطباعة قيم المعطيات المدخلة الى الحاسب أيضا. الصيغة العامة لجملة الطباعة PRINT*, Variable Names مثال: اكتبى برنامج صغيرا تحسب فيه طول وتر مثلث قائم الزاوية , C , طول كل من ضلعيه الأخرين هو: B = 4. A = 3. الحل: من المعلوم من الجبر ان طول الوتر C , يحسب من نظرية فيثاغورث من المعادلة C = 5

  21. و يكون البرنامج المطلوب هو: READ *, A , B C = SQRT ( A * A + B * B ) PRINT *, A, B, C END حيث تقوم الجملة الأولى بقراءة قيمتى A , B على النحو 3.0 4.0 ثم تقوم الجملة الثانية بحسلب قيمة C و تقوم الجملة الثالثة بطباعة كل من A, B, C على الصورة 3.0 4.0 5.0 والجملة الأخيرة تقوم بإيقاف البرنامج إذا اردنل ان تظهر أسماء المتغيرات يمكن تعديل جملة الطباعة الى الصورة PRINT*, ‘A’=,A, ‘B’ = ,B, ‘c’ = , C فتظهر النتلئج على الصورة A=3.0 B = 4.0 C= 5.0

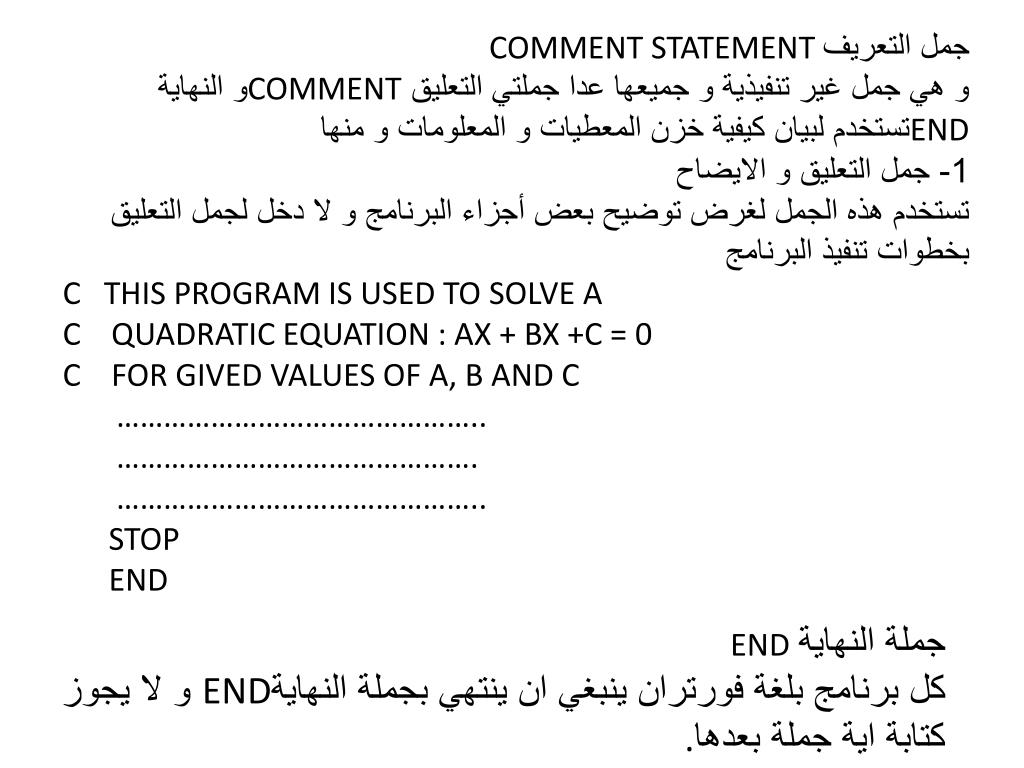

  22. جمل التعريفCOMMENT STATEMENT و هي جمل غير تنفيذية و جميعها عدا جملتي التعليق COMMENTو النهاية ENDتستخدم لبيان كيفية خزن المعطيات و المعلومات و منها 1- جمل التعليق و الايضاح تستخدم هذه الجمل لغرض توضيح بعض أجزاء البرنامج و لا دخل لجمل التعليق بخطوات تنفيذ البرنامج C THIS PROGRAM IS USED TO SOLVE A C QUADRATIC EQUATION : AX + BX +C = 0 C FOR GIVED VALUES OF A, B AND C ……………………………………….. ………………………………………. ……………………………………….. STOP END جملة النهايةEND كل برنامج بلغة فورتران ينبغي ان ينتهي بجملة النهايةEND و لا يجوز كتابة اية جملة بعدها.

  23. مثال أكتبى برنامجا بلغة فورتران لحساب معدل علامات طالب فى المواد الأتية الحل: لإيجاد معدل العلامات AVARAGE نجد مجموع العلامات SUM أولا ثم نقسم المجموع على عدد المواد : اى على 4 و تكون الخطوات الحل: 0- ابدأ 1- اقرأ قيم العلامات بالترتيب 2- احسب مجموع العلامات 3- احسب معدل العلامات 4- اطبع النتيجة 5- توقف READ *, R, S, A, E SUM= R+S+A+E AVERAG= SUM/4 PRINT*, AVERAGE END

  24. تعليمات خط سير البرنامج يحتاج مصممو البرامج أحيانا الى اجراء تفرع الغرض منه توجيه الحاسب الألى لتنفيذ سطر معين خلاف السطر المفترض تنفيذه تبعا للتسلسل التصاعدى استخدام الأمرGOTO و معناه اذهب الى و يتبع هذا الأمر رقم السطر المطلوب التفرغ اليه و ذلك دون التقيد بأي شرط . لندرس المثال الأتى: 10 READ *, A, B 20 C = A + B 30 PRINT*, A, B, C 40 GOTO 10 50 DATA 1,2,3,4,5,6,7,8 60 END فى هذا البرنامج لو لم نستخدم الأمرGOTO كان البرنامج سيستخدم القيمتين 1و2 فقط بدون النظر الى القيم الأخري

  25. استخدام الأمر IF……THEN • معنى هذه التركيبة أنه : لو ( تحقق شرط معين ) حينئذ ( نفذ الأمر ) • اى ان : • IF + CONDITION….., THEN + ACTION • عملية التفرع هنا عملية مشروطه . • مثال: • 10 READ A, B • 20 IF A = 0 THEN 70 • 30 C = A + B • 40 PRINT*, C • 50 GOTO 10 • 60 DATA 1, 2, 3, 4, 5, 6, 7, 8, 0, 0 • 70 END • سيتم قراءة لكل من A,B من البيانات المعطاه DATA حتى نصل الى قيمتى صفر و صفر و عندئذ ينتهى البرنامج طبقا للشرط 20
