구 분 1100 1300

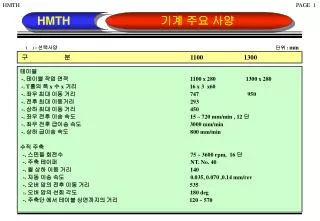

1. 기계 주요 사양 단위 : mm ( ) : 선택사양 구 분 1100 1300 테이블 -. 테이블 작업 면적 1100 x 280 1300 x 280 -. T홈의 폭 x 수 x 거리 16 x 3 x60 -. 좌우 최대 이동 거리 747 950 -. 전후 최대 이동거리 293 -. 상하 최대 이동 거리 450 -. 좌우 전후 이송 속도 15 ~ 720 mm/min , 12 단 -. 좌우 전후 급이송 속도 3000 mm/min -. 상하 급이송 속도 800 mm/min 수직 주축 -. 스핀들 회전수 75 ~ 3600 rpm, 16 단 -. 주축 테이퍼 NT. No. 40 -. 퀼 상하 이동 거리 140 -. 자동 이송 속도 0.035, 0.070 ,0.14 mm/rev -. 오버 암의 전후 이동 거리 535 -. 오버 암의 선회 각도 180 deg -. 주축단 에서 테이블 상면까지의 거리 120 ~ 570

2. 기계 주요 사양 ( ) : 선택사양 단위 : mm 구 분 1100 1300 수평 주축 -. 스핀들 회전수 95 ~ 1400 rpm -. 주축 테이퍼 NT. No. 40 (No. 50) -. 주축 변환수 9 단 -. 주축 중심에서 테이블 상면까지 거리 30 ~ 480 전동기 -. 수직 주축 모터 2 kW (2.2 kW) -. 수평 주축 모터 3.75 kW -. 좌우, 전후 이송 모터 1.5 kW -. 상하 이송 모터 0.75 kW -. 절삭유 펌프 100 W 설치 소요 면적 2450 x 2100 x 2300 2650 x 2100x 2300 기계 본체 중량 2226 kgf 2249 kg

3. 기계 외관도 (1 Door)

4. Sales Point 복합 가공이 가능한 최고 성능의 범용 밀링 DIGITAL COUNTER (X,Y,Z) 부착 정밀작업 실현 B/SCREW(X,Y) 채용으로 정밀도및 원활성 추구 Y축 이중 CLAMP 장치 채택으로 정밀작업 실현 VERTICAL,HORIZONTAL,ANGLE,MILLING, DRILLING,BORING 복합 가공이 용이함

5. Sales Point VERTICAL HEAD가 좌,우 90도 선회하며 OVER ARM 180도 회전할수 있어 TABLE의 어느 위치 에서도 가공 가능 QUILL 자동 절입 장치가 있어 DRILLING ,BORING에 특히 용이 합니다 SPINDLE SPEED의 변환 범위가 넓어 TOOL 에 적합한 절삭속도를 낼수 있다 모든 이송계에 자동 윤활및 안전 장치를 채용함

6. Sales Point 고속, 고정밀 편리한 작업 실현 X, Y, Z축 Magne Scale (SONY) 표준 부착 X, Y축 Ball Screw 채용 : 정밀도 및 원활성 향상 Y축 2중 Clamp 구조로 정밀 작업 실현 간편한 Milling, Drilling 및 Boring 작업 실현

7. Sales Point 좌우 90도 Swivel Head 및 180도 회전 Over Arm : Table 어느 위치에서도 가공 가능 Quill 자동 절입장치 : Drilling 및 Boring 용이 폭 넓은 Spindle Speed 변환 범위 모든 이송 축에 자동 윤활 및 안전 장치 채용
