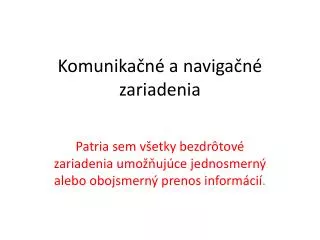

  1. Komunikačné a navigačné zariadenia Patria sem všetky bezdrôtové zariadenia umožňujúce jednosmerný alebo obojsmerný prenos informácií.

  2. Druhy komunikačných a navigačných zariadení • Rozhlasové prijímače a ostatné audiosústavy • Videosústavy a ostatné televízne prijímače • Navigačné a orientačné zariadenia • Mobilné telefóny

  3. S výnimkou videosústav , ktoré sú vo vozidle určené pre spolujazdcov, sú všetky zariadenia umiestnené na prístrojovej doske (alebo volante) tak, aby ich mohol obsluhovať vodič. • V modulových prevedeniach je v dosahu vodiča len ovládacia časť, napájacia časť a výkonová časť – zosilňovač, sú umiestnené v kufri vozidla. Reproduktory sa umiestňujú tak, aby bol dosiahnutý žiadaný stereoefekt.

  4. Rozhlasové prijímače a ostatné audiosústavy • Z informačného hľadiska majú význam rozhlasové prijímače určené pre príjem zvlášť vysielaných dopravných informácií miestnymi vysielačmi v pásmach VKV s frekvenčnou moduláciou. Prijímač vybavený dekodérom sa samočinne prepína na aktuálne dopravné vysielanie a po jeho skončení sa automaticky vracia na pôvodne naladený program.

  5. Prijímače pracujúce s digitálnym signálom majú samočinnú reguláciu hlasitosti podľa rýchlosti vozidla a ochranný kód pripojený na zabezpečovacie zariadenia auta.

  6. ISO konektor • Štandardný konektor pre zapojenie autorádia. Skladá sa z dvoch konektorov označených ako A a B. Oba konektory sú osempólové. • Na konektoru A je napájanie a vedľajšie signály. • Na konektore B reproduktory.

  7. Napájecí ISO konektor pripojuje: • Zem pripojuje se priamo na kostru vozidla. Trvalé napájecí napätí 12V prenapájeniepamätí. Pri jeho odpojení dôjde k zmazaniupredvolenýchstaníc. • Napájecí napětí 12V přes spínací skříňku. • Napětí 12V, které signalizuje zapnuté osvětlení automobilu. • Napätí 12V preovládaniepredzesilovača auto-antény. • Signál MUTE pro vyřazení autorádia pro sadu Hands Free. • Signál Smart Volume pro riadenie hlasitosti

  8. konektor A A1 stíšenie rádia pri telefonovaní A2  Mute – vypnutie rádia pri telefonovaníA3 nezapojenéA4 12V akumulátor  - oranžováA5 ovládanie elektricky výsuvnej antény  - modráA6 regulácia podsvietenia autorádia - žltáA7 12V zapaľovanie  - červenáA8 zem, ukostrenie– čierna alebo hnedá U niektorých modelov môže byť zamenený vývod 4 a 7

  9. Konektor B - reproduktory B1 -pravý zadný +  modrý kábel B2- pravý zadný -  modročierny kábel B3- pravý predný +  šedý kábel B4- pravý predný -  šedočierny kábel B5- ľavý predný +  zelený kábel B6- ľavý predný -  zeleno čierny kábel B7 -ľavý zadný +  biely kábel B8- ľavý zadný-  bielo čierny kábel

  10. Ďalší konektory nových autorádií • konektor pre anténny vstup, • cinch konektory pre výstup na externí zosilňovač, • vstup pre changer (menič CD/MD diskov). • Konektor pre diaľkové ovládanie (káblové, infra), • konektor pre reguláciu hlasitosti podľa rýchlosti jazdy atd.  • Tieto dodatočné konektory sú vždy popísané v dokumentácii k autorádiu.

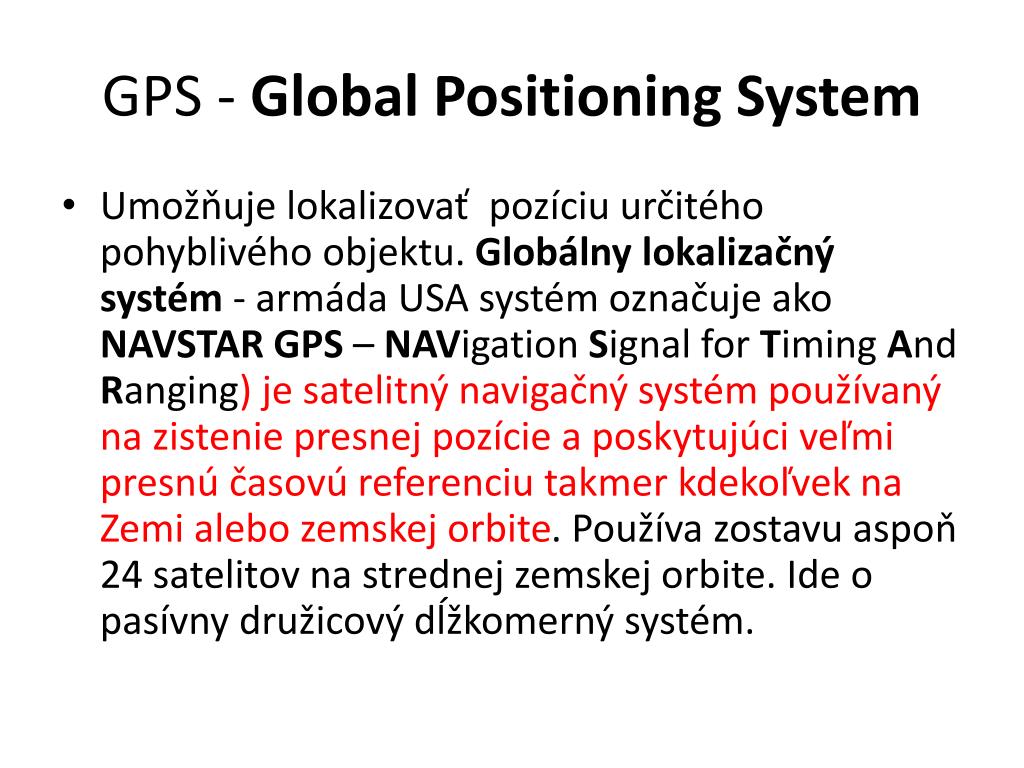

  11. GPS - GlobalPositioningSystem • Umožňuje lokalizovať pozíciu určitého pohyblivého objektu. Globálny lokalizačný systém - armáda USA systém označuje ako NAVSTAR GPS – NAVigationSignalforTimingAnd Ranging) je satelitný navigačný systém používaný na zistenie presnej pozície a poskytujúci veľmi presnú časovú referenciu takmer kdekoľvek na Zemi alebo zemskej orbite. Používa zostavu aspoň 24 satelitov na strednej zemskej orbite. Ide o pasívny družicový dĺžkomernýsystém.

  12. Užívateľská zložka je tvorená GPS prijímačmi, užívateľmi samotnými, vyhodnocovacími nástrojmi a postupmi potrebnými na vyhodnotenie meraní. GPS prijímače vykonajú na základe prijatých signálov z družíc predbežné výpočty polohy, rýchlosti a času. Pre výpočet všetkých štyroch súradníc je potrebné prijímať signály aspoň zo štyroch družíc.

  13. Rozdelenie GPS prijímačov Prijímače sa delia na jednokanálové a viackanálové. • Jednokanálovéprijímače sú vybavené len jedným vstupným kanálom, takže pri sledovaní viacerých družíc musia postupne prepínať tento vstupný kanál na jednotlivé družice. • Viackanálové prijímače majú dostatočný počet vstupných kanálov, aby mohli súčasne sledovať všetky dostupné družice a tým zvyšovať presnosť výpočtu.
