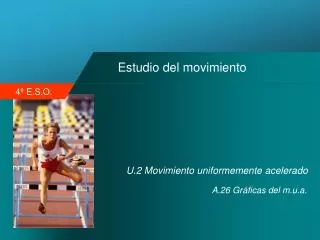

  1. Estudio del movimiento U.2 Movimiento uniformemente acelerado A.26 Gráficas del m.u.a.

  2. v (m/s) 10 t (s) Describe de la forma más completa posible el movimiento correspondiente a la gráfica. Representa un movimiento uniforme. No sabemos nada de la posición, pues se trata de una gráfica v-t y no sabemos si se acerca o se aleja del punto de referencia. Los valores de v son positivos, por lo que sabemos que se mueve en el sentido tomado como positivo. No tiene aceleración, pues se trata de un movimiento uniforme.

  3. e (m) 13 t (s) −5 Describe de la forma más completa posible el movimiento correspondiente a la gráfica. Representa un movimiento uniforme. El móvil está situado, cuando se empieza a contar el tiempo, a 5 m del punto de referencia en la parte tomada como negativa, y se dirige hacia la parte positiva. Primero se acerca al punto de referencia y después se aleja. Su velocidad viene dada por un número positivo y es constante por lo que no tiene aceleración. No se conoce la trayectoria.

  4. e (m) 13 t (s) −5 Describe de la forma más completa posible el movimiento correspondiente a la gráfica. Representa un movimiento uniformemente acelerado. El móvil está situado, cuando se empieza a contar el tiempo, a 5 m del punto de referencia en la parte tomada como negativa y se dirige hacia la parte positiva. Primero se acerca al punto de referencia y después se aleja. La velocidad aumenta pues la inclinación de la tangente a la curva en cada instante es cada vez mayor. No se conoce la trayectoria.

  5. v (m/s) 20 t (s) Describe de la forma más completa posible el movimiento correspondiente a la gráfica. Representa un movimiento uniformemente acelerado. No sabemos nada de la posición, pues se trata de una gráfica v-t y no sabemos si se acerca o se aleja del punto de referencia. La velocidad aumenta y se mueve en el sentido tomado como positivo. No sabemos nada de la trayectoria.

  6. e (m) 15 t (s) Describe de la forma más completa posible el movimiento correspondiente a la gráfica. Representa un movimiento uniformemente acelerado. El móvil está situado, cuando se empieza a contar el tiempo, a 15 m del punto de referencia en la parte considerada positiva. Se mueve hacia la parte negativa, por lo que se acerca al punto de referencia, que es la posición final. Los valores de velocidad serán negativos. La velocidad aumenta pues la inclinación de la tangente a la curva en cada instante es cada vez mayor.

  7. e (m) 10 t (s) Describe de la forma más completa posible el movimiento correspondiente a la gráfica. Representa un movimiento uniformemente acelerado. El móvil está situado, cuando se empieza a contar el tiempo, en el punto de referencia. Se mueve hacia la parte positiva, alejándose hasta 10 m del punto de referencia, cambia de sentido y vuelve al punto de referencia. La velocidad al principio es positiva, va frenando (la inclinación de la tangente a la curva es cada vez menor) hasta que se hace nula, instante en el que cambia de sentido. A continuación la velocidad aumenta, la inclinación de la tangente a la curva en cada instante es cada vez mayor, hasta llegar al punto de referencia.
