Hřídele a hřídelové čepy

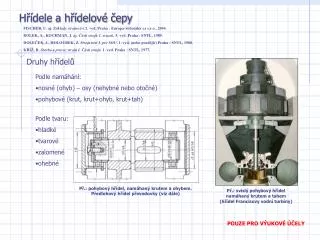

1. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Druhy hřídelů • Podle namáhání: • nosné (ohyb) – osy (nehybné nebo otočné) • pohybové (krut, krut+ohyb, krut+tah) • Podle tvaru: • hladké • tvarové • zalomené • ohebné Př.: pohybový hřídel, namáhaný krutem a ohybem. Předlohový hřídel převodovky (viz dále) Př.: svislý pohybový hřídel namáhaný krutem a tahem (hřídel Francisovy vodní turbíny) POUZE PRO VÝUKOVÉ ÚČELY

2. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Nosné hřídele Uložení pojezdového kola – nosný hřídel neotočný Železniční dvojkolí – nosný hřídel otočný POUZE PRO VÝUKOVÉ ÚČELY

3. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Pohybové (hybné) hřídele Příklad moderní čelní dvoustupňové převodovky Použití, druhy pohybových hřídelů, tok energie POUZE PRO VÝUKOVÉ ÚČELY

4. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Pohybové (hybné) hřídele Hřídele v třístupňové kuželočelní převodovce POUZE PRO VÝUKOVÉ ÚČELY

5. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Pohybové (hybné) hřídele Vačkový hřídel Klikový hřídel POUZE PRO VÝUKOVÉ ÚČELY

6. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Pohybové (hybné) hřídele Hřídele (rotory) ve spalovací turbíně POUZE PRO VÝUKOVÉ ÚČELY

7. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Ohebné (flexibilní) hřídele POUZE PRO VÝUKOVÉ ÚČELY

8. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Namáhání a kritické otáčky hřídelů Situace analogická rezonanci. Při nulovém tlumení dostáváme nekonečně velké výchylky. Namáhání pohybových hřídelů na krut a ohyb (a-spojovací, b-vstupní/výstupní, c-předlohový) Výpočet viz TEM 3 - Dynamika POUZE PRO VÝUKOVÉ ÚČELY

9. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Spojení hřídele s nábojem Stykem tvarových ploch (příklady – pero, drážkování): nehrozí uvolnění a prokluz, vrubový učinek, zeslabení hřídele. S využitím tření (příklady – svěrný spoj s kuželem, rozpěrné spoje, tlakový spoj): nutnost vyvození předpětí, malý vrubový účinek, vyvážení, nezeslabují hřídel. POUZE PRO VÝUKOVÉ ÚČELY

10. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Hřídelové čepy POUZE PRO VÝUKOVÉ ÚČELY

11. Hřídele a hřídelové čepy FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. KŘÍŽ, R. Stavba a provoz strojů I. Části strojů. 1. vyd. Praha : SNTL, 1977. Příklady otázek a úkolů Vysvětlete rámcový postup návrhu nosného a pohybového hřídele. Popište různé způsoby úpravy hřídelů pro jednotlivé spoje s nábojem. Zdůvodněte použití dutých hřídelů. Uveďte pevnostní rovnice pro jednotlivé způsoby namáhání hřídelů a vysvětlete veličiny. Jaký je rozdíl mezi vstupním, výstupním a předlohovým hřídelem? Vysvětlete pojem kritické otáčky (souvislost s rezonancí). Proč provozujeme některé rotory v nadkritické oblasti? Zdůvodněte vybrání u nosné plochy axiálních čepů. POUZE PRO VÝUKOVÉ ÚČELY
