Presentation Transcript


Slide1 l.jpg

RFID資訊系統開發與應用

建國科技大學

資管系

饒瑞佶


Slide2 l.jpg

為什麼要學

RFID資訊系統設計?


Slide3 l.jpg

RFID系統示意圖

RFID不能獨撐大局

需要有類似中介軟體、應用程式、資料庫、網路通訊等技術的幫忙


Slide4 l.jpg

RFID產業


Slide5 l.jpg

台灣RFID產業尚在起步階段,2005年台灣RFID直接產值約台幣7億元,相對於韓國的RFID產業表現相對落後(2005年韓國RFID產值達US$2.6億)


Slide6 l.jpg

2006年硬體產值占71.99%、軟體與顧問服務占26.66%,但隨著系統整合與資料加值應用的需求升高,至2009年台灣RFID硬體產值將逐漸下降至62.01%,軟體與顧問服務則攀升至35.99%。


Slide8 l.jpg

市場主流在2007年以前以高頻(HF)為主,但是隨著EPC Gen2產品標準化後價格快速下降的影響,廠商預期UHF的成長增加,因此到2009年UHF的產品產值幾乎與HF產品產值相當,甚至在2010年以後UHF將成為市場產品主流


Slide11 l.jpg

RFID應用問題點


Slide12 l.jpg

RFID 目前在台灣的趨勢

  • 公領域及私領域

  • 公領域主要由政府推動

    • 研究單位:工研院,建研所,食品所,農試所…

    • 教育部:學校單位,另有教育部RFID推動辦公室

    • 其它:經濟部RFID推動辦公室,配合政府之工會推廣

    • 目前成效較佳為大眾運輸(台北捷運及高雄捷運)

  • 私領域主要為民間之應用:最廣泛使用為門禁,停車管理,車道管控,資安巡邏…


Slide13 l.jpg

RFID系統開發


Slide14 l.jpg

RFID 系統規劃開發流程

  • 了解各頻段之特色

  • 創意發想(RFID+高跟鞋?+垃圾?)

  • 經濟效益分析 (ROI)

  • 確認硬體規格

  • 取得開發工具

  • 系統分析與規劃

  • 網路架設、資料庫及應用程式開發

  • 完工測試


Slide15 l.jpg

RFID應用發想

  • RFID應用發想分為四種類型:

  • 傳統簡易型:(門禁,巡邏管理..)

  • 複雜網路型:(大眾運輸,物流配送..)

  • 回到未來型:(智慧冰箱,智慧廚房..)

  • 有趣創意型:(多媒體導覽,益智問答..)


Slide16 l.jpg

Pcb card

wristband

Glass tag

Metal tag

Key tag

先決定哪一個?

?


Slide17 l.jpg

Pcb card

wristband

Glass tag

Metal tag

Key tag

那你會怎麼開始?


Slide18 l.jpg

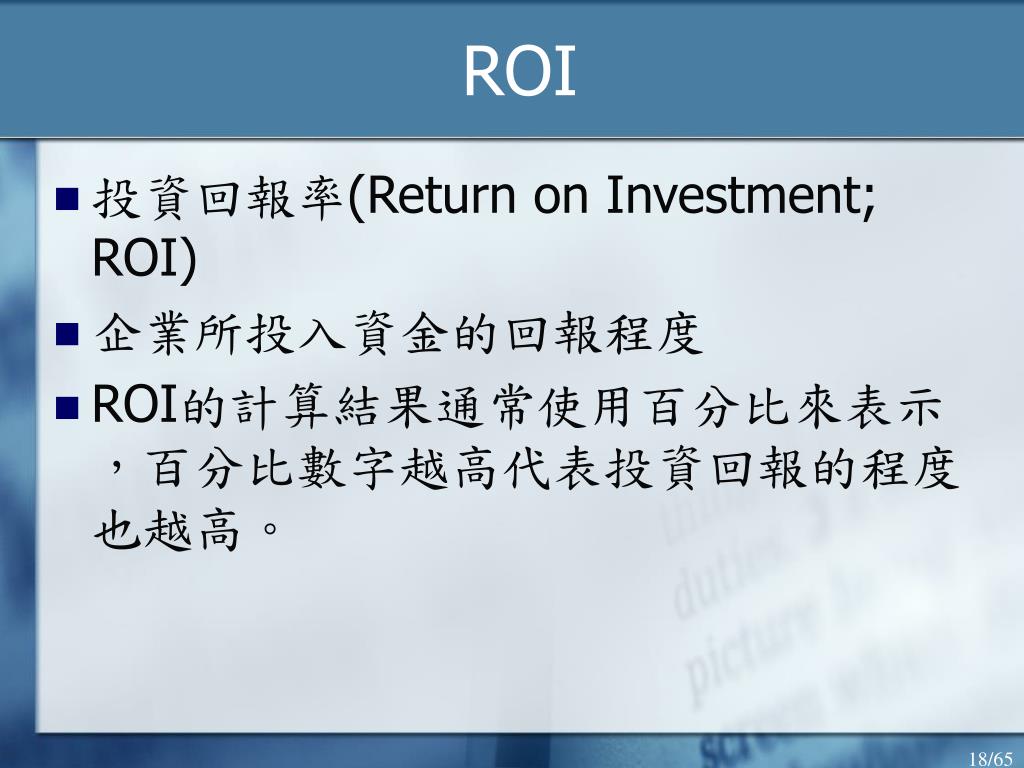

ROI

  • 投資回報率(Return on Investment; ROI)

  • 企業所投入資金的回報程度

  • ROI的計算結果通常使用百分比來表示,百分比數字越高代表投資回報的程度也越高。


Slide19 l.jpg

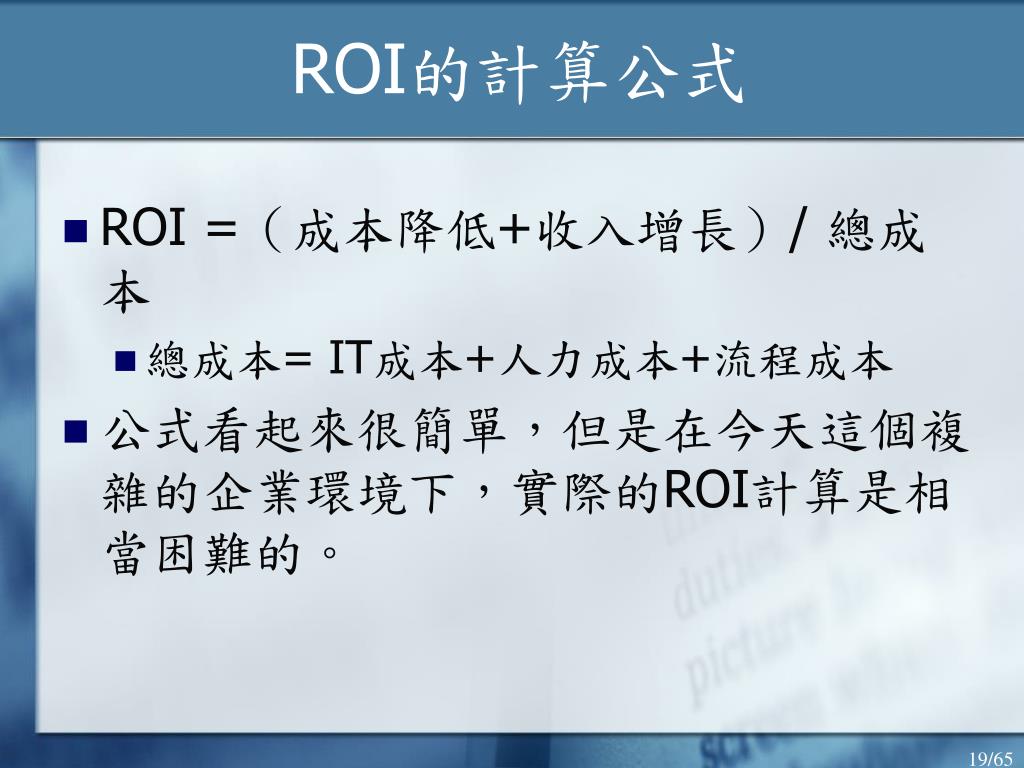

ROI的計算公式

  • ROI =(成本降低+收入增長)/ 總成本

    • 總成本= IT成本+人力成本+流程成本

  • 公式看起來很簡單,但是在今天這個複雜的企業環境下,實際的ROI計算是相當困難的。


Slide20 l.jpg

RFID硬體介面與

系統開發


Slide21 l.jpg

設計RFID資訊系統需要的武器

  • 系統分析與設計

  • 資料庫系統規劃與建置

  • 程式設計能力(WIN/WEB/PDA…)

  • RFID系統與硬體基礎知識

  • 網路

  • I/O控制

  • 管理知識 ….等

可以先從模仿做起


Slide22 l.jpg

RFID系統組成

  • 最基本的RFID系統由四部份組成:

    • 標籤(Tag):由耦合元件及晶片組成,標籤含有內建天線,用於和射頻天線間進行通訊。

    • 讀取器(Reader):讀取(在讀寫卡中還可以寫入)標籤資訊的設備。

    • 天線(Antenna):在標籤和讀取器間傳遞射頻訊號。

    • 應用程式(AP)

  • 系統透過讀取器的RS232、USB或RS485介面與電腦連接,進行資料交換。

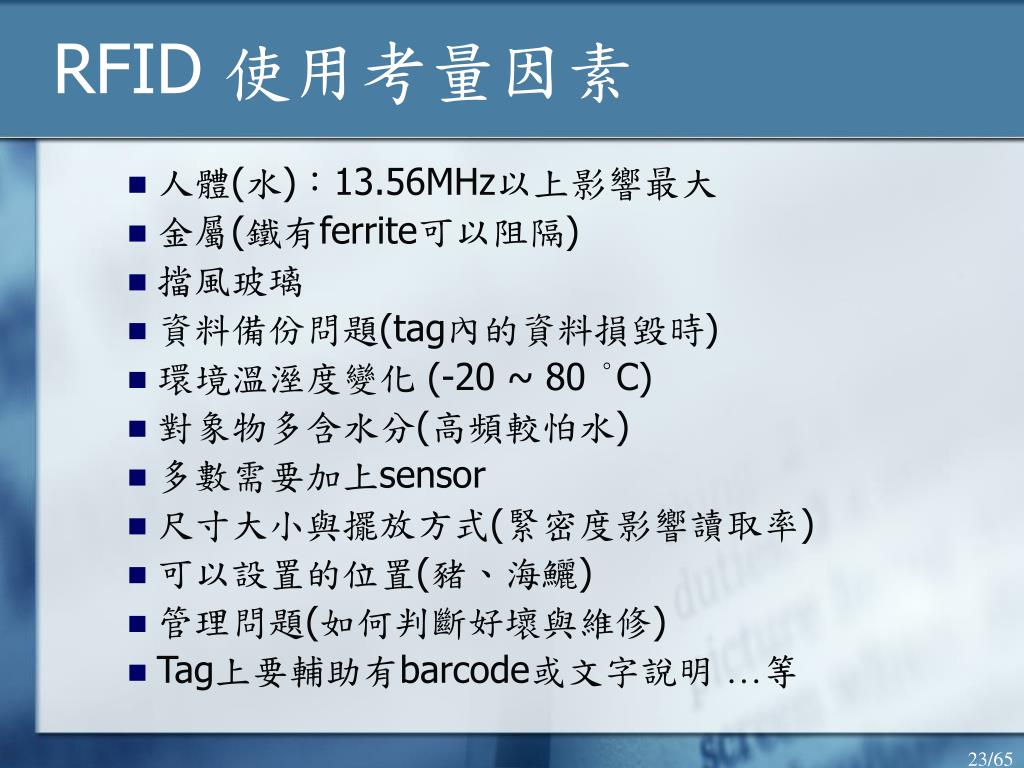

Slide23 l.jpg

RFID 使用考量因素

  • 人體(水):13.56MHz以上影響最大

  • 金屬(鐵有ferrite可以阻隔)

  • 擋風玻璃

  • 資料備份問題(tag內的資料損毀時)

  • 環境溫溼度變化 (-20 ~ 80 °C)

  • 對象物多含水分(高頻較怕水)

  • 多數需要加上sensor

  • 尺寸大小與擺放方式(緊密度影響讀取率)

  • 可以設置的位置(豬、海鱺)

  • 管理問題(如何判斷好壞與維修)

  • Tag上要輔助有barcode或文字說明 …等


Reader l.jpg

CF Interface

PCMCIA Interface

RFID Printer

RS232 Interface

USB Interface

Wiegand Interface

Ethernet Interface

RS232 Interface

Reader 介面

……


Slide25 l.jpg

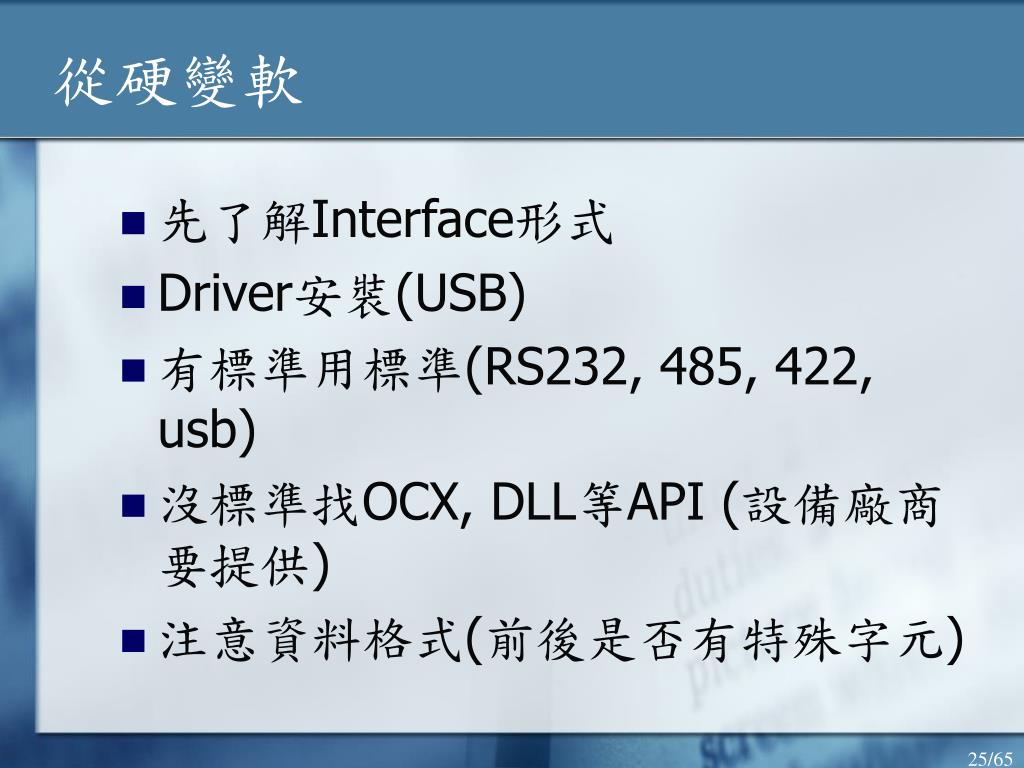

從硬變軟

  • 先了解Interface形式

  • Driver安裝(USB)

  • 有標準用標準(RS232, 485, 422, usb)

  • 沒標準找OCX, DLL等API (設備廠商要提供)

  • 注意資料格式(前後是否有特殊字元)

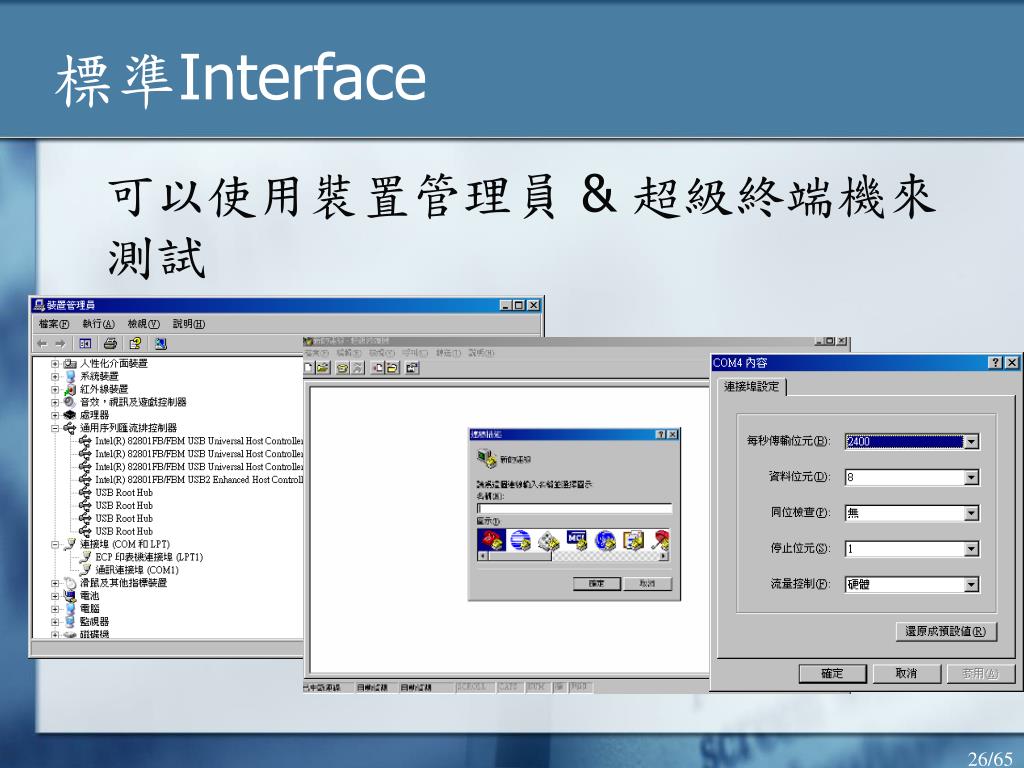

Interface l.jpg

標準Interface

可以使用裝置管理員 & 超級終端機來測試

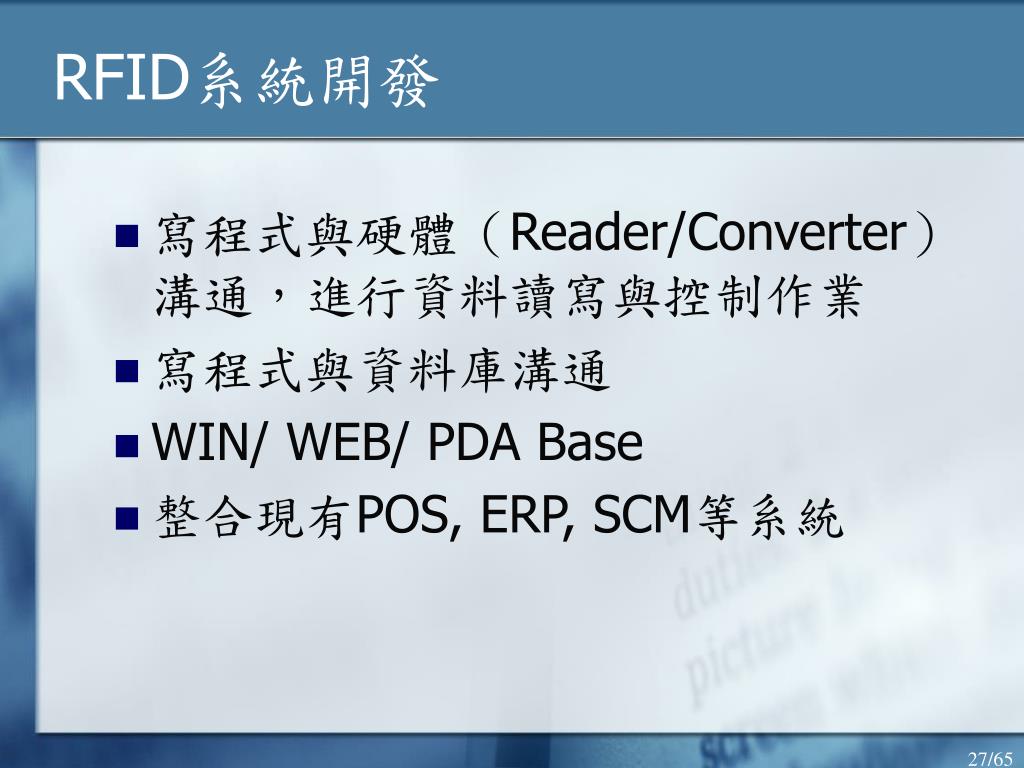

Slide27 l.jpg

RFID系統開發

  • 寫程式與硬體(Reader/Converter)溝通,進行資料讀寫與控制作業

  • 寫程式與資料庫溝通

  • WIN/ WEB/ PDA Base

  • 整合現有POS, ERP, SCM等系統

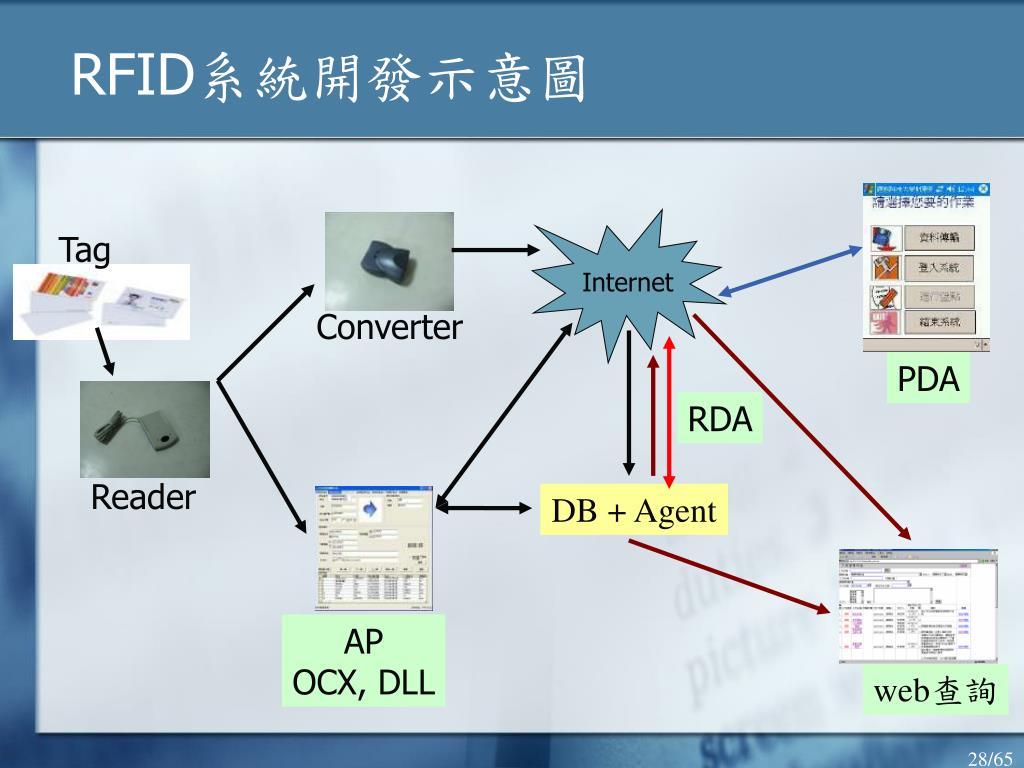

Slide28 l.jpg

Tag

Internet

Converter

PDA

RDA

Reader

AP

OCX, DLL

web查詢

RFID系統開發示意圖

DB + Agent


Rfid easyreader l.jpg

RFID EasyReader 設計軟體


Slide30 l.jpg

在台灣,德河貿易透過微軟技術中心 (MTC) 與資策會南部創新應用中心的協助,領先全球首度將微軟 RFID 解決方案應用於活體水產。微軟 BizTalk Server 2006 R2 RFID 解決方案 在全球已成功完成在各種不同產業之解決方案及成功案例。


Mifare hf l.jpg

MIFARE(HF)

  • ISO 14443A

  • 荷蘭PHILIPS公司製造

  • MIFARE 1

  • MIFARE UltraLight

  • MIFARE ProX

  • 可進行彩印

  • 13.56 MHz

  • 傳輸106 K bit/sec

白卡(ISO 7810)

86 mm x 54 mm x 0.66 mm


Mifare 1 l.jpg

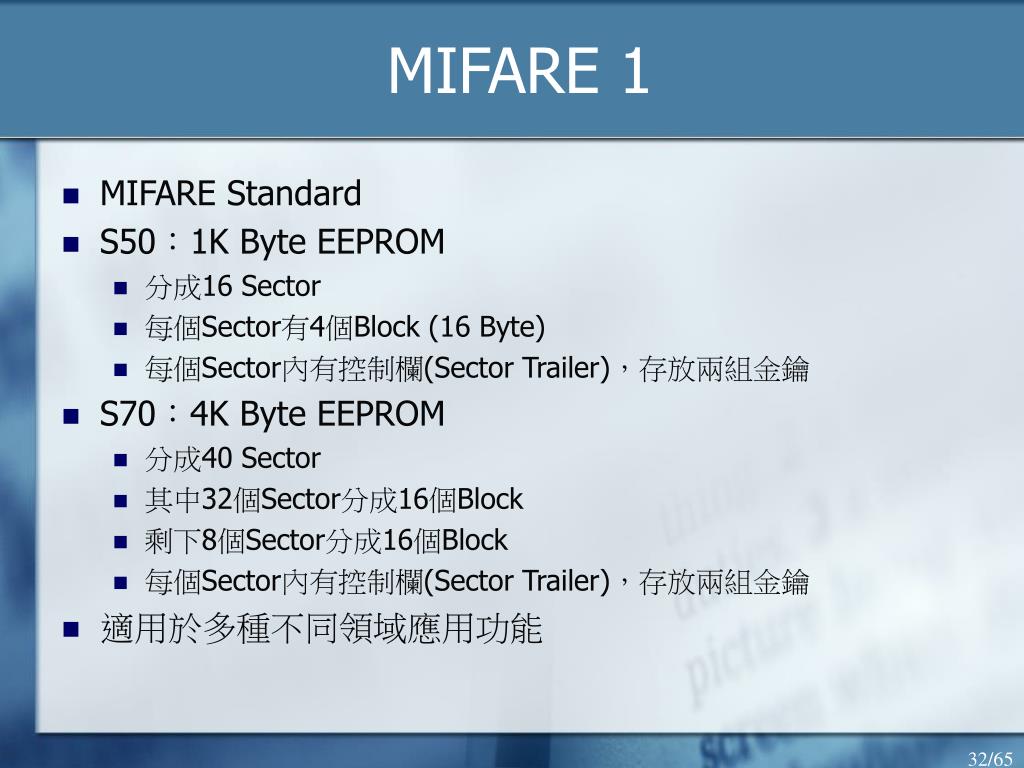

MIFARE 1

  • MIFARE Standard

  • S50:1K Byte EEPROM

    • 分成16 Sector

    • 每個Sector有4個Block (16 Byte)

    • 每個Sector內有控制欄(Sector Trailer),存放兩組金鑰

  • S70:4K Byte EEPROM

    • 分成40 Sector

    • 其中32個Sector分成16個Block

    • 剩下8個Sector分成16個Block

    • 每個Sector內有控制欄(Sector Trailer),存放兩組金鑰

  • 適用於多種不同領域應用功能


Mifare 133 l.jpg

記憶體

Block x 3

Sector Trailer 1

Sector1

Block x 3

Sector Trailer 2

Sector2

.

.

.

Block x 3

Sector Trailer 15

Sector15

Block x 3

Sector Trailer 16

Sector16

MIFARE 1

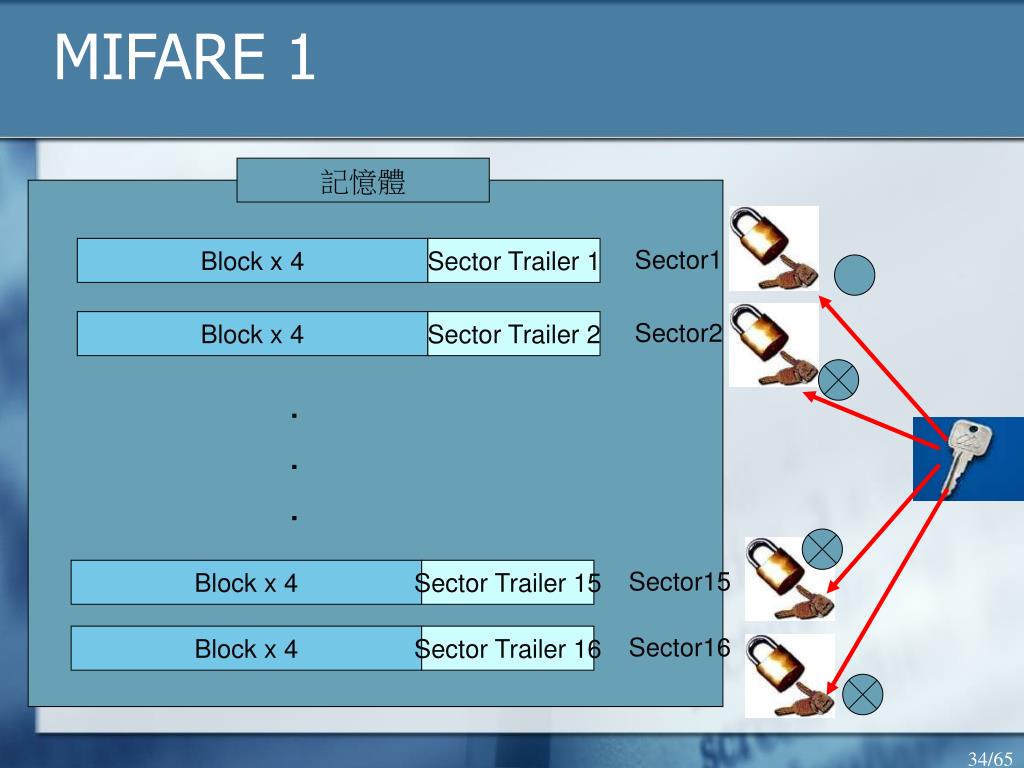

Mifare 134 l.jpg

記憶體

Block x 4

Sector Trailer 1

Sector1

Block x 4

Sector Trailer 2

Sector2

.

.

.

Block x 4

Sector Trailer 15

Sector15

Block x 4

Sector Trailer 16

Sector16

MIFARE 1


Mifare 135 l.jpg

MIFARE 1絕對編號

記憶體

Block00

Block01

Block02

Block 03

Sector00

Block04

Block05

Block06

Block 07

Sector01

Block08

Block09

Block10

Block 11

Sector02

.

.

.

1個Sector大小為64 (1024/16) Byte

1個Sector可以存取的資料為48 Byte

Block56

Block0957

Block58

Block 59

Sector14

Block60

Block61

Block62

Block 63

Sector15

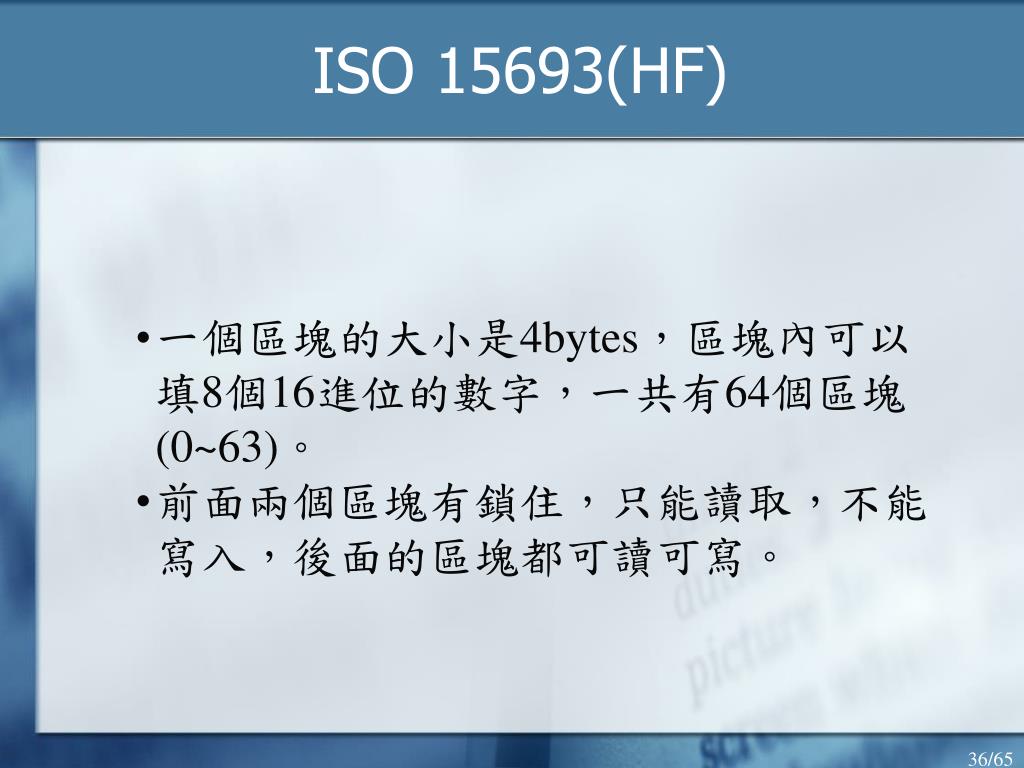

Iso 15693 hf l.jpg

ISO 15693(HF)

  • 一個區塊的大小是4bytes,區塊內可以填8個16進位的數字,一共有64個區塊(0~63)。

  • 前面兩個區塊有鎖住,只能讀取,不能寫入,後面的區塊都可讀可寫。


Epc c1g2 uhf l.jpg

EPC C1G2(UHF)

每個區塊為32WORD,一個WORD為2個Bytes

S0+S1+S2+S3=256Bytes


Slide38 l.jpg

Header

General

Manager

Number

Object Class

Serial Number

Header

8 bits

Manufacture

28 bits

Product

24 bits

Serial Number

36 bits

EPC編碼結構

General Identifier (GID-96)


Slide39 l.jpg

確認系統樣式

確認資料庫與OS平台

找一個開發工具跟他好好相處


Sa sd l.jpg

系統分析與設計 SA/SD

  • ERD

  • DFD

  • Flow Chart

  • Gant Chart…

使用者需求

程式設計師語言


Slide41 l.jpg

DFD-資料流程圖

意義?

符號?

常見錯誤?

「財產盤點系統」環境圖


Slide42 l.jpg

DFD-資料流程圖

第零階資料流程圖


Slide43 l.jpg

DFD-錯誤表示


Slide44 l.jpg

ERD-實體關聯圖

意義?

符號?


Slide45 l.jpg

正規化

第一階正規化 (1NF)的要求是:關聯表沒有重複出現的欄位且每一屬性中只能存放單一的資料值。在此條件之下,一個滿足1NF的關聯不能有多值屬性或複合屬性的存在


Slide46 l.jpg

正規化

第二階正規化 (2NF)的要求是:滿足1NF且關聯表中的每一個非主要屬性必須完全功能相依於主鍵。因此在2NF的處理過程中,主要在於消除非主要屬性與主鍵之間的部分功能相關性


Slide47 l.jpg

正規化

第三階正規化 (3NF)的要求條件是:滿足2NF且每一個非主要屬性都不能遞移相依於主鍵。因此在3NF中,必須依序對非主要屬性進行檢驗,若發現存在非要屬性是遞移相依於主鍵則屬於NON_3NF,必須進行3NF的正規化


Slide48 l.jpg

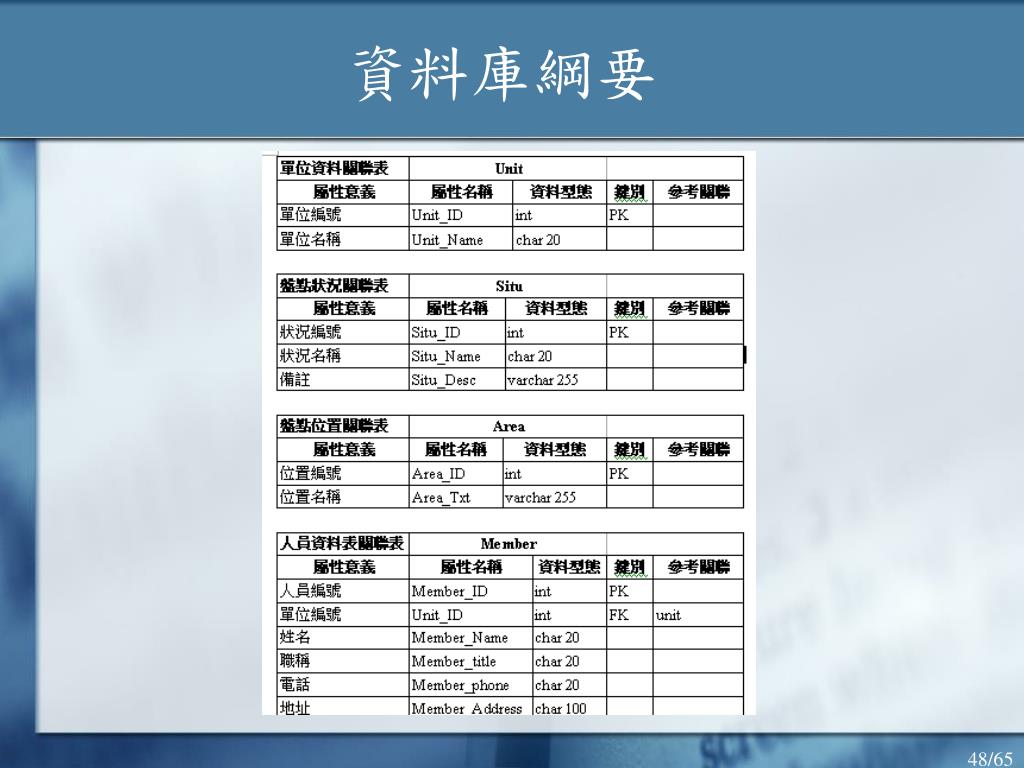

資料庫綱要


Slide49 l.jpg

資料庫關聯關係圖


Slide50 l.jpg

系統流程圖


Slide51 l.jpg

資料庫規劃管理

  • 選擇資料庫(Database Server, Data File)

  • 資料表正規化 1NF  3NF

  • 有時為了速度會做反正規化

  • 欄位型態與大小的選擇

  • 存取權限的設定

  • 資料庫的備份機制 …


Slide52 l.jpg

誰先誰後?

DFD

ERD

正規化

資料庫綱要

資料庫關聯關係


Slide53 l.jpg

實際進行程式設計

  • 硬碰硬的遭遇戰

  • 最好可以先從純文字碼編輯來入門

  • 一定要把工具的開發架構與觀念想清楚(postback?)

  • HTML、JS、webservice、AJAX等知識不可少

  • 資料庫的SQL差異性

  • 程式會越寫越快,時間應該花在SA與SD上

  • 要提高程式的細膩度 (容錯、好的流程)

  • http://www.connectionstrings.com


Slide54 l.jpg

SQL指令

  • 四大招式,變化出好玩的網路世界平台

  • 不同DB 指令的差異

    • Select * from DB Limit 0,30

    • Select TOP 30

  • 文字、數字、日期等型態的SQL指令處理

  • 可以先透過Server執行指令,確認正確性


Slide55 l.jpg

要學會除錯

  • 透過開發平台協助

  • 透過列印中間資料值

  • 善用錯誤訊息與錯誤代碼

  • 確認是程式、SQL指令還是DB問題

  • 上網找資料 (80%)

  • 暫時逃離現狀


Slide56 l.jpg

軟體封裝發佈

  • InstallShield

  • .Net 安裝部署 (CD、click-once)

  • 自行撰寫安裝程式 + Autorun


Slide57 l.jpg

要學會整理文件

  • 標準的SA/SD文件

  • 手冊

  • 程式碼註解

  • 程式碼模組化

  • 程式碼最佳化

  • 版本管理

方便日後取用


Slide58 l.jpg

困難剛剛開始

完了嗎?


Slide59 l.jpg

實驗室測試與現場安裝測試


Slide60 l.jpg

實驗室測試


Slide61 l.jpg

現場安裝測試


Slide62 l.jpg

完工


Slide63 l.jpg

自行車中心全民競輪

間距?

讀取失敗時?


Slide64 l.jpg

RFID系統安裝測試

EasyReader軟體中設定管理與追蹤畫面

EasyReader

可參考EPCGlobal

CompTIA RFID+的建議規範

天線效能測試畫面


Epcglobal network l.jpg

EPCGlobal Network組成

  • EPC

  • ID System (RFID Tags and Readers)

  • EPC Middleware (Savant)

  • Discovery Services (ONS)

  • EPC Information Services (EPCIS)


Slide67 l.jpg

台灣名稱解析中心

  • Taiwan ONS Resolution Center

  • TRC為Acer與VeriSign所共同合作建置的服務,屬於全球Root ONS基礎建設之一部分,可以與VeriSign全球的ONS名稱解析中心互通。

摘自Acer RFID網路服務網站


Slide68 l.jpg

幾個建議

  • 心中一定不能被特定的程式碼佔據

  • 與做沒做過無關

  • 邏輯、流程與觀念是最重要的

  • 建議初學的用文字編輯器來編寫code

  • 系統穩定度是第一優先

  • 初學者最好從SA開始一手包辦

  • 要把它當愛人看待
