Presentation Transcript
Formation niveau 1 l.jpg

Ecole de plongée

Freestyle

Formation niveau 1

Physique ou la hantise du plongeur débutant

Olivier KOPERNIK

BEES 1° n° 033970227

Guide de la mer n° 1086

Moniteur Nitrox n° 3317


Formation niveau 12 l.jpg
Formation niveau 1

  • Les pressions

  • Explication

    L’air dans vos bouteilles, la prévention pour les équilibrer les oreilles,le fonctionnement d’un détendeur sont des exemples marquants pour démontrer l’omniprésence de la pression en plongée.

    Pour faire très simple la pression est un rapport entre une force sur une surface.

  • Définition

    P = F / S

  • L’unité utilisée en plongée est le bar

    1 bar  1 kg / cm2


Formation niveau 13 l.jpg
Formation niveau 1

  • Les différentes pressions

    Il existe plusieurs sortes de pression en plongée :

    La pression de l’air  pression atmosphérique

    La pression de l’eau  pression hydrostatique ou relative

    L’ensemble des pressions  pression absolue

  • La pression atmosphérique

    C’est le poids de l’air qui entoure la terre. Ce poids diminue avec l’altitude. En plongée, on considère qu’il fait 1 bar au niveau de la mer.

    Patm = 1b

  • La pression de l’eau (pression relative ou hydrostatique)

    C’est le poids de l’eau qui entoure notre corps. Elle augmente de 1b tous les 10m. Par calcul, on l’obtient en divisant la profondeur en mètre par 10.

    Prel = Profondeur en mètre / 10

  • La pression absolue

    C’est la pression réellement subie sous l’eau

    Pabs = Patm + Prel


Formation niveau 14 l.jpg
Formation niveau 1

Les pressions


Formation niveau 15 l.jpg
Formation niveau 1

  • Quelques exercices d’application

    Un plongeur se trouve à 10m. Quelle est la pression absolue ?

    2b

    Un plongeur subit 2,9b de pression relative. Quelle est la profondeur ?

    29m

    Un plongeur subit 1,3b de pression absolue. Quelle est la profondeur ?

    Au palier à 3m

  • Application directe

    La prévention des barotraumatismes est la plus importante pour vous.

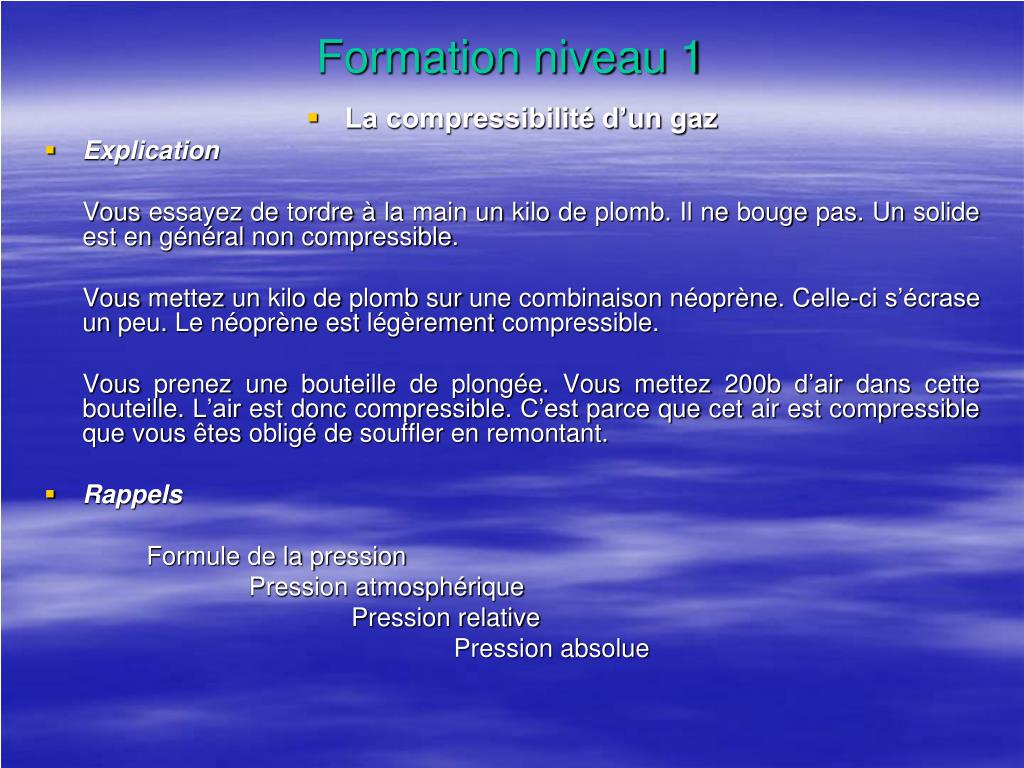

Formation niveau 16 l.jpg
Formation niveau 1

  • La compressibilité d’un gaz

  • Explication

    Vous essayez de tordre à la main un kilo de plomb. Il ne bouge pas. Un solide est en général non compressible.

    Vous mettez un kilo de plomb sur une combinaison néoprène. Celle-ci s’écrase un peu. Le néoprène est légèrement compressible.

    Vous prenez une bouteille de plongée. Vous mettez 200b d’air dans cette bouteille. L’air est donc compressible. C’est parce que cet air est compressible que vous êtes obligé de souffler en remontant.

  • Rappels

    Formule de la pression

    Pression atmosphérique

    Pression relative

    Pression absolue


Formation niveau 17 l.jpg
Formation niveau 1

  • Mise en évidence

    Prenons l’exemple d’un cylindre compressible, élastique que l’on fermera hermétiquement après avoir introduit 12l d’air en surface.

  • Conclusion :

    Il pourrait s’agir de la représentation des poumons d’un apnéïste. Le volume diminue avec une augmentation de pression et il augmente après une diminution de la pression.


Formation niveau 18 l.jpg
Formation niveau 1

  • Reprenons maintenant ce même cylindre que l’on remplie de 6l d’air à 30m ; Que se passe-t-il ?

  • Conclusion : imaginez que vous donnez de l’air à un apnéïste et que celui-ci bloque sa respiration en remontant.


Formation niveau 19 l.jpg
Formation niveau 1

  • Définition

    Selon la loi de Boyle et Mariotte, à température constante, le volume d’un gaz est inversement proportionnel à la pression qui s’exerce sur ce gaz.

    P1V1 = P2V2

    On en déduit que PV = Constante

  • Application directe

    La prévention des barotraumatismes, la consommation en plongée, la remontée en expiration, le gonflage d’un gilet de stabilisation.


Formation niveau 110 l.jpg
Formation niveau 1

  • La flottabilité d’un corps

  • Explication

  • Rappels

    Formule de Boyle

    Mariotte


Formation niveau 111 l.jpg
Formation niveau 1

  • Mise en évidence

    Vous prenez un masque de plongée. Vous le faire tomber au sol. Il tombe vite.

    Vous prenez ce même masque que vous faites tomber dans l’eau. Sa chute est beaucoup plus lente.

    Un objet a un poids sur terre. Il s’agit de son poids réel. Pour que cet objet tombe moins vite dans l’eau, il faut qu’il soit plus léger. Dans l’eau, le poids de cet objet dépendra de son poids et de son volume. Plus ce volume est important, plus le poids sera léger. On appelle ce poids le poids apparent. Le phénomène qui vient faire diminuer le poids d’un objet s’appelle la poussée d’Archimède.

  • Définition

    Il s’agit d’un théorème.

    Tout corps plongé dans un fluide reçoit une poussée verticale dirigée de bas en haut et égal au poids du volume déplacé. Cette poussée s’appelle la poussée d’Archimède.

    Papp = Préel – Poussée d’Archimède

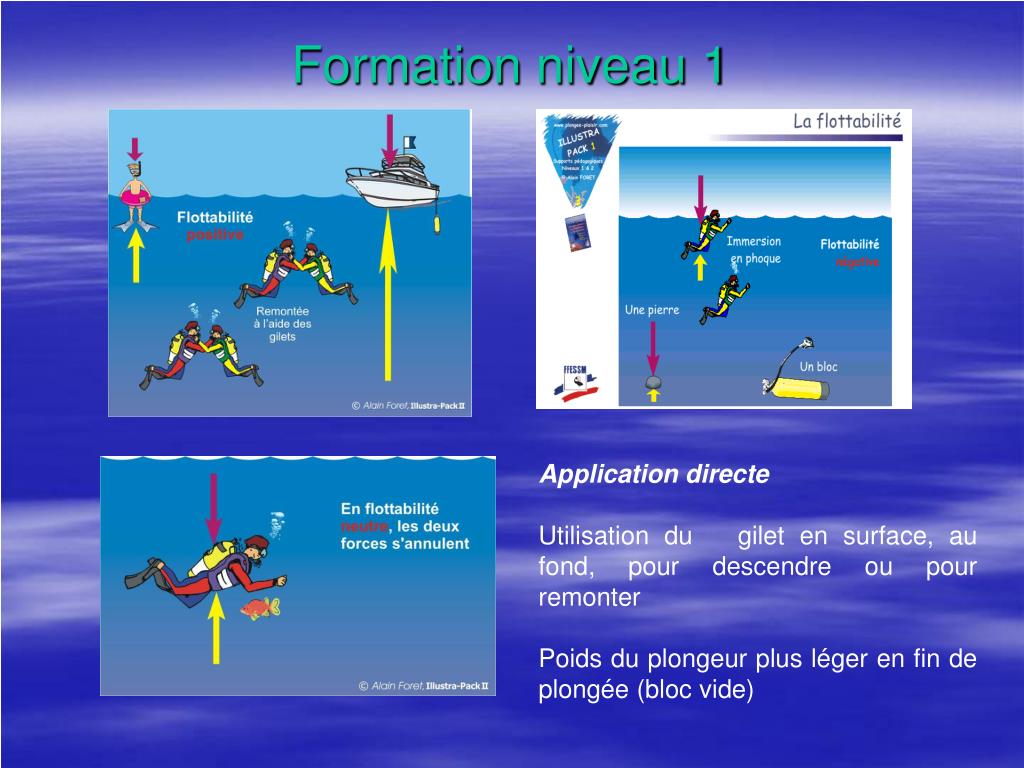

Formation niveau 112 l.jpg
Formation niveau 1

Application directe

Utilisation du gilet en surface, au fond, pour descendre ou pour remonter

Poids du plongeur plus léger en fin de plongée (bloc vide)


Formation niveau 113 l.jpg
Formation niveau 1

  • Optique et acoustique


Formation niveau 114 l.jpg
Formation niveau 1

Les accidents

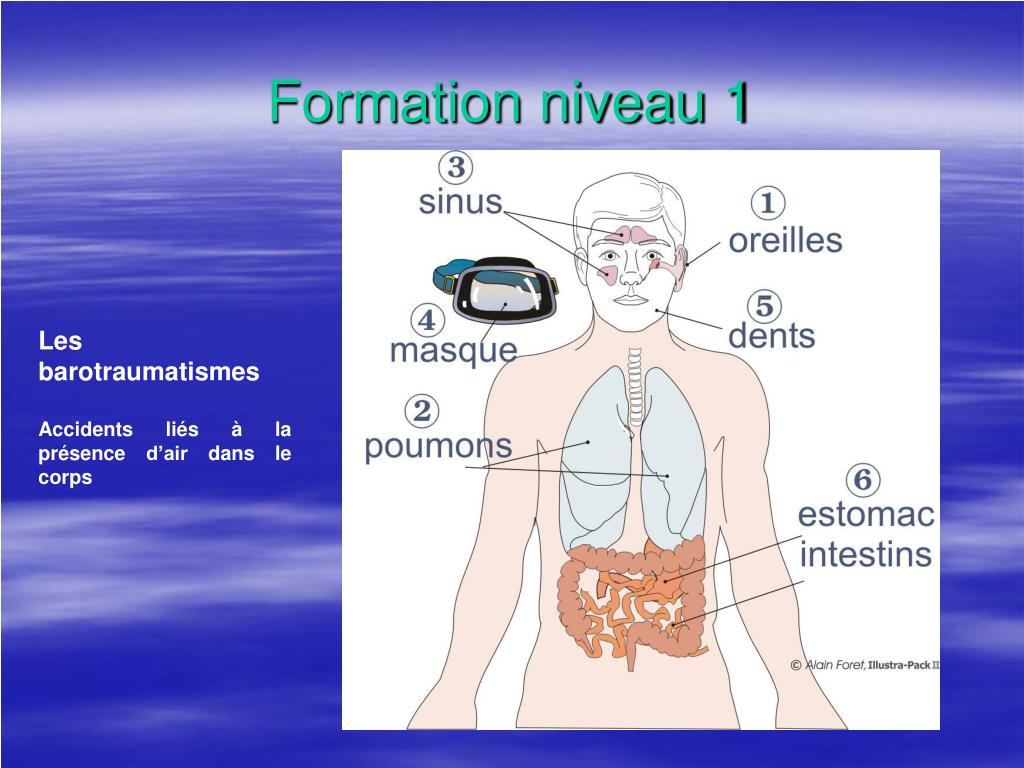

Formation niveau 115 l.jpg
Formation niveau 1

Les barotraumatismes

Accidents liés à la présence d’air dans le corps


Formation niveau 116 l.jpg
Formation niveau 1

Oreilles et pression


Formation niveau 117 l.jpg
Formation niveau 1

Oreilles et pression



Formation niveau 119 l.jpg
Formation niveau 1

Poumons à la descente


Formation niveau 120 l.jpg
Formation niveau 1

Poumons à la remontée

Surpression pulmonaire

Remontée sans danger







Formation niveau 126 l.jpg
Formation niveau 1

Azote et plongée




Formation niveau 129 l.jpg
Formation niveau 1

Le mal de mer


Formation niveau 130 l.jpg
Formation niveau 1

  • Les tables de plongées






Formation niveau 135 l.jpg
Formation niveau 1

Règlementation


Formation niveau 136 l.jpg
Formation niveau 1

Niveau d’encadrement

Niveau de plongeurs


Formation niveau 137 l.jpg
Formation niveau 1

Niveau du directeur de plongée

Composition des palanquées


Formation niveau 138 l.jpg
Formation niveau 1

Profondeur maximale d’évolution : 20 m (*)

(*) Possibilité d’extension de 5 m sur autorisation du directeur de plongée

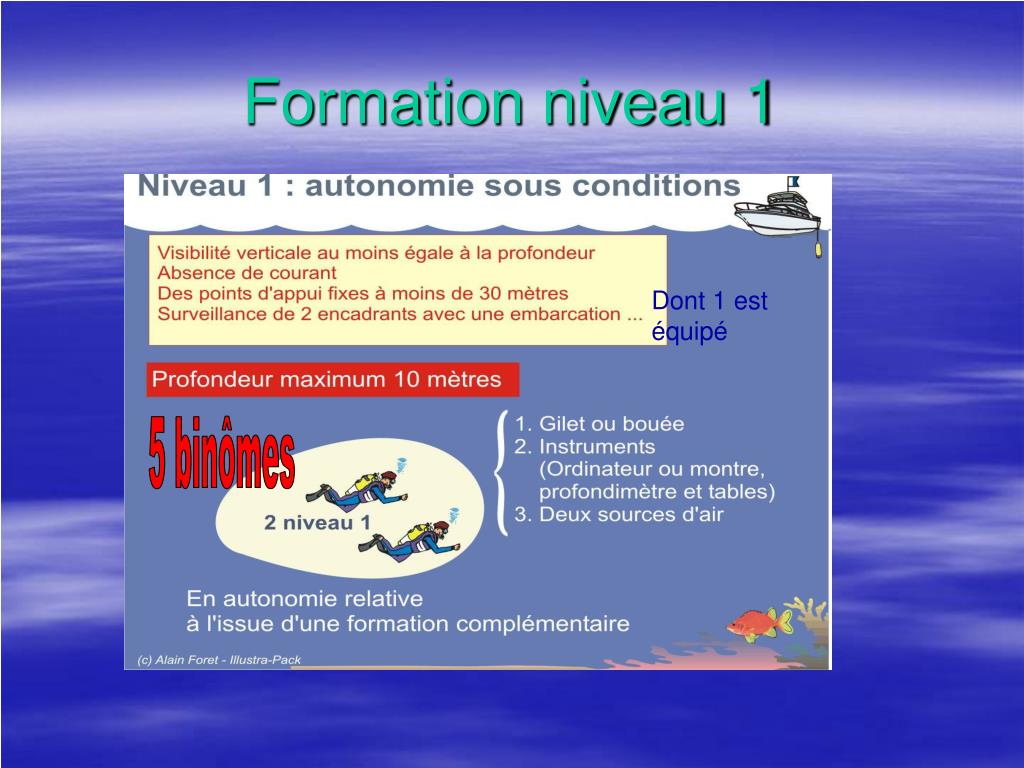

Formation niveau 139 l.jpg
Formation niveau 1

Dont 1 est équipé

5 binômes


Formation niveau 140 l.jpg
Formation niveau 1

Assurance et responsabilité
