BmS – Bohren mit System ®

BmS – Bohren mit System® BmS - Bohren mit System®

Idee • CAD  CAM  CNC • der konventionelle Weg in der Produktion : • CAD : Konstruktion der Teile, danach die entsprechenden Zeichnungen erstellen • CAM : in der Arbeitsvorbereitung oder der Werkstatt werden diese Zeichnungen gelesen und die NC-Programme erstellt • CNC : die NC-Programme werden in die Maschine übertragen und dort noch optimiert BmS - Bohren mit System®

Idee CAD CNC CAM (  NC-Programmierung direkt im CAD ) BmS - Bohren mit System®

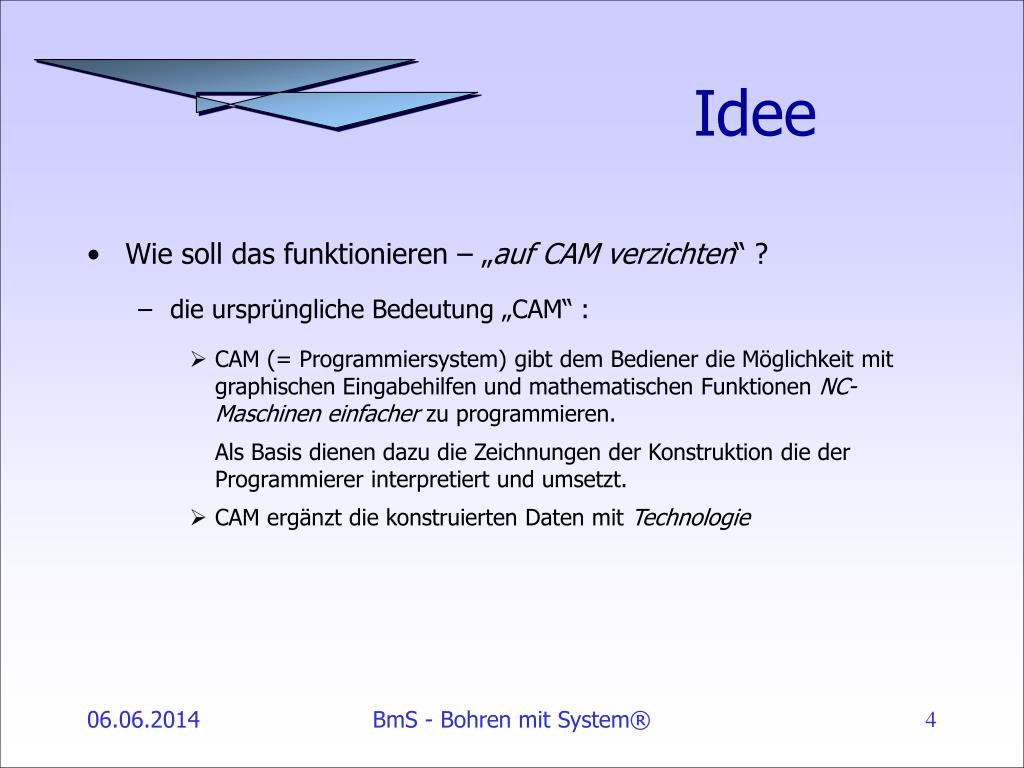

Idee • Wie soll das funktionieren – „auf CAM verzichten“ ? • die ursprüngliche Bedeutung „CAM“ : • CAM (= Programmiersystem) gibt dem Bediener die Möglichkeit mit graphischen Eingabehilfen und mathematischen Funktionen NC-Maschinen einfacher zu programmieren. Als Basis dienen dazu die Zeichnungen der Konstruktion die der Programmierer interpretiert und umsetzt. • CAM ergänzt die konstruierten Daten mit Technologie BmS - Bohren mit System®

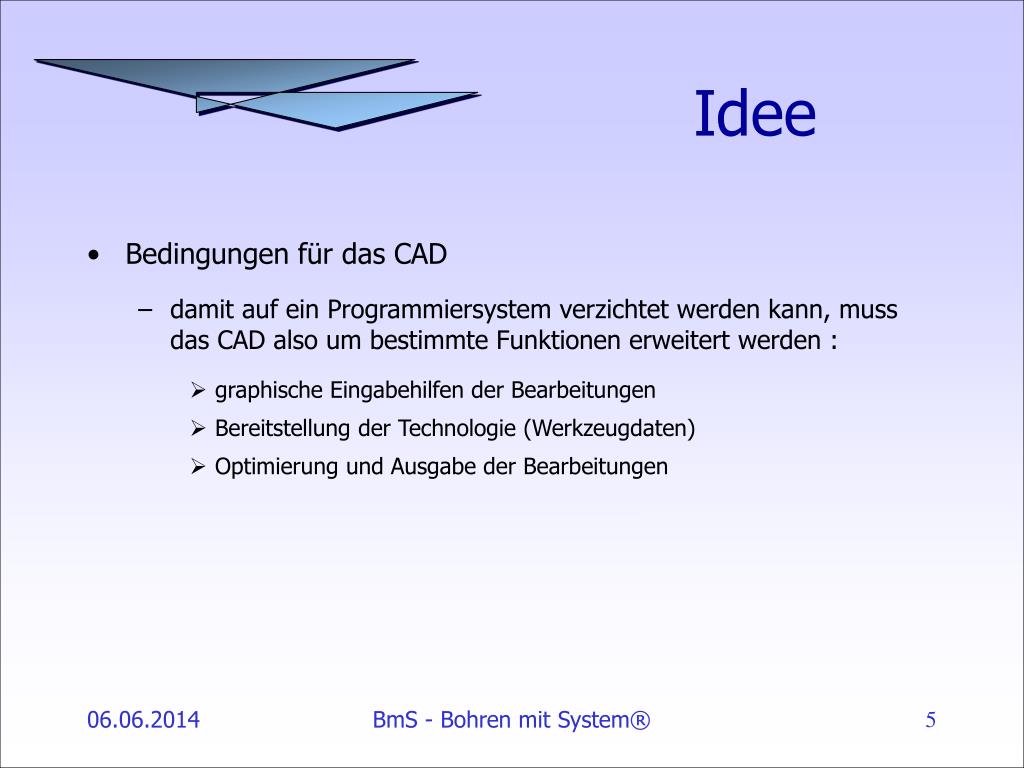

Idee • Bedingungen für das CAD • damit auf ein Programmiersystem verzichtet werden kann, muss das CAD also um bestimmte Funktionen erweitert werden : • graphische Eingabehilfen der Bearbeitungen • Bereitstellung der Technologie (Werkzeugdaten) • Optimierung und Ausgabe der Bearbeitungen BmS - Bohren mit System®

Idee • diese Vereinfachung funktioniert im Bereich der Profilbearbeitung, weil es dort bestimmte Eigenheiten gibt : • Das Rohmaterial hat immer die gleiche Form (Querschnitt auf eine bestimmte Länge ausgezogen) • Die Bearbeitungen lassen sich einfach beschreiben (meistens Standardbearbeitungen oder Sägeschnitte) • Der Großteil der Werkzeuge und der Technologie bleiben über längere Zeiträume gleich. Diese Besonderheiten erlauben eine automatische Erstellung von NC-Programmen BmS - Bohren mit System®

Idee • weitere Ansprüche an das CAD : • bisherige CAD-System, wie AutoCAD, o.ä. waren auf 2D-Zeichnungsebene beschränkt – die Angaben in die Realität umzusetzen bedarf immer einer Interpretation • erst die aktuelle Entwicklung hin zu 3D-CAD-Systemen, wie Inventor, Solid-Edge oder SolidWorks ermöglichen überhaupt, die Daten weiter zu nutzen BmS - Bohren mit System®

Idee • weitere Vorteile • neben der Zeitersparnis und Beseitigung einer Fehlerquelle durch die direkte Datenübernahme seien hier noch ergänzend genannt : • Konstruieren eines gesamten Bauteils (Tür, Element, ganze Fassade, ..) • direkte Kontrolle der einzelnen Teile zueinander • Steuerung der Konstruktion durch Tabellen möglich ( vereinfacht Variantenprogrammierung !) • Bezüge der Einzelteile untereinander • Bauteile können in Präsentationen für die Kunden visualisiert werden • ... BmS - Bohren mit System®

Profil - DB Werkzeuge Postprozessor TNC410 Übersicht Solid - Edge® BmS® NC-Programm Urban AP6500 BmS - Bohren mit System®

Basis • Warum Solid – Edge • Solid-Edge ist bereits seit mehreren Jahren konstant in der Entwicklung und hat so einen fundierten Vorsprung • In den nächsten Monaten wird Inventor wahrscheinlich aufschließen, derzeit fehlen allerdings noch manche Grundlagen, die für BmS notwendig sind. • Der Aufbau Inventor und Solid-Edge sind sehr ähnlich, d.h. zu geeigneter Zeit werden wir BmS für beide System anbieten. • Das Modul Sheet-Metal (Blech) im Solid-Edge ist nach den Kundenaussagen eines der besten auf dem Markt (bereits im Basispaket enthalten !) BmS - Bohren mit System®

Produkt • Funktionsweise • BmS – Bohren mit System® nutzt die Daten des CAD direkt und erstellt mit Hilfe der vorhandenen Informationen (NC-Maschine, Werkzeuge, ...) automatisch die fertigen NC-Programme BmS - Bohren mit System®

Idee BmS - Bohren mit System®

Produkt • Bestandteile BmS® • Profildatenbank • Profile werden als Querschnitt abgelegt (aus DXF, DWG importiert) und können einfach im Bauteil platziert werden. • Standardbearbeitungen • Der Grossteil der Bearbeitungen in der Profilbearbeitung können über Standardbearbeitungen definiert werden (Bohrung, Gewinde, Langloch, Rechtecktasche, Kreistasche). Am Bauteil wird einfach die entsprechende Seite gepickt und die Bohrung gesetzt. BmS - Bohren mit System®

Produkt • Werkzeugdatenbank • Welche Werkzeuge in der Maschine vorhanden sind, muss einmal definiert werden (Fräser/Bohrer, Länge, Durchmesser, ...) • Postprozessor • wie benötigt die Steuerung TNC410 der Maschine AP4000 von URBAN die Daten (Syntax). Das Format ist für URBAN entwickelt und optimiert. NC-Profis können noch Details nach ihren Wünschen anpassen, der Postprozessor liegt im Klartext vor. BmS - Bohren mit System®

Produkt • Ausgabemodul • Zur Ausgabe werden die gewünschten Einzelteile in einer Liste ausgewählt (einzeln, alle Teile einer Profilsorte, ...) und anschließend alle Teile ausgelesen, mit der nötigen Technologie ergänzt, die Bearbeitungen optimiert und als NC-Code ausgegeben. • Als Varianten der Ausgabe gibt es folgende Möglichkeiten : • Klartextbeschreibung des einzelnen Programmes • Stabliste aller Einzelteile in Form einer Excel-Tabelle • Sägeliste nach Anforderung der Säge BmS - Bohren mit System®

BmS • Profilauswahl BmS - Bohren mit System®

BmS • Standardoperationen BmS - Bohren mit System®

Bms BmS - Bohren mit System®

BmS • Ausgabe - Auswahl der Einzelteile - anschließende Erzeugung aller NC-Programme BmS - Bohren mit System®

NC BmS - Bohren mit System®

PSD • PSD (Piping and Structural Designer) • Mit PSDesigner können komplexe Stahl-/Metallstrukturen oder Fassadenstrukturen sehr einfach konzipiert werden. • Auf einer assoziativen und parametrischen 3-D Leitlinie werden beliebig Elemente (Profile, Verbindungen, etc.) symbolisch angeordnet. BmS - Bohren mit System®

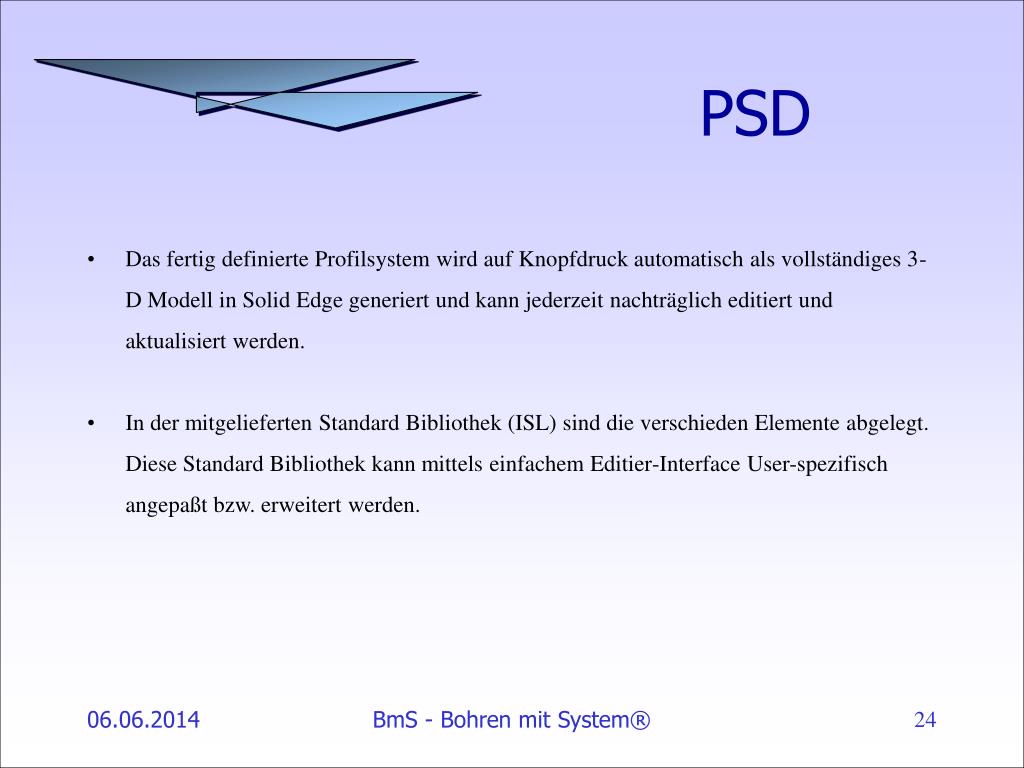

PSD • Das fertig definierte Profilsystem wird auf Knopfdruck automatisch als vollständiges 3-D Modell in Solid Edge generiert und kann jederzeit nachträglich editiert und aktualisiert werden. • In der mitgelieferten Standard Bibliothek (ISL) sind die verschieden Elemente abgelegt. Diese Standard Bibliothek kann mittels einfachem Editier-Interface User-spezifisch angepaßt bzw. erweitert werden. BmS - Bohren mit System®

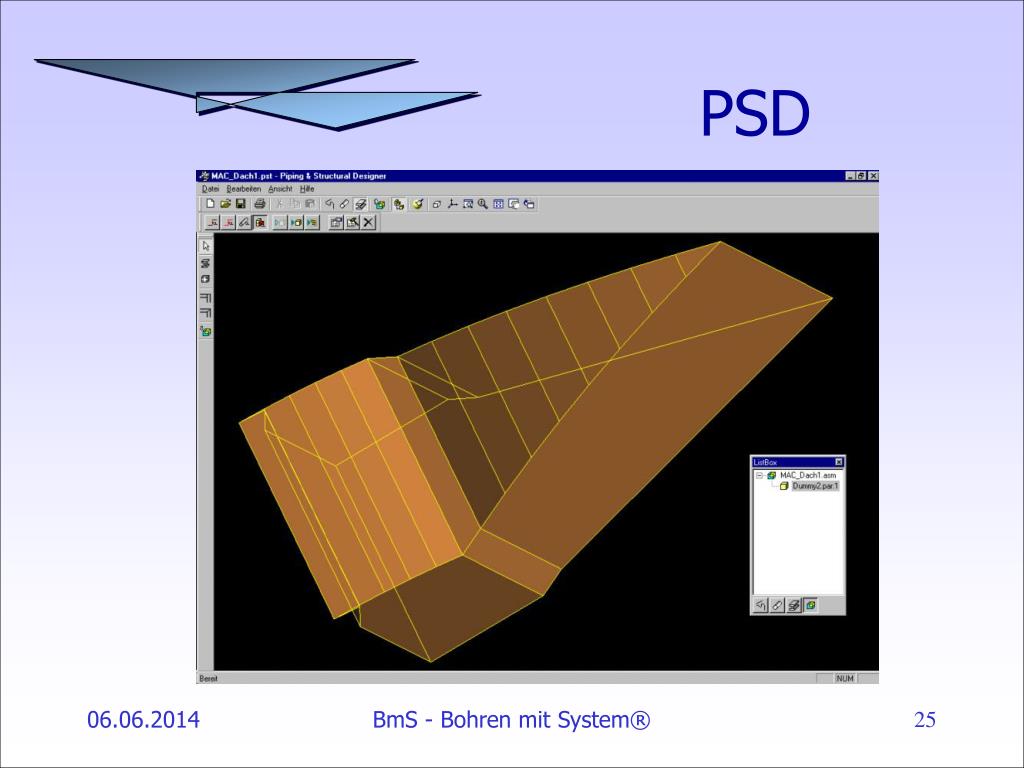

PSD BmS - Bohren mit System®

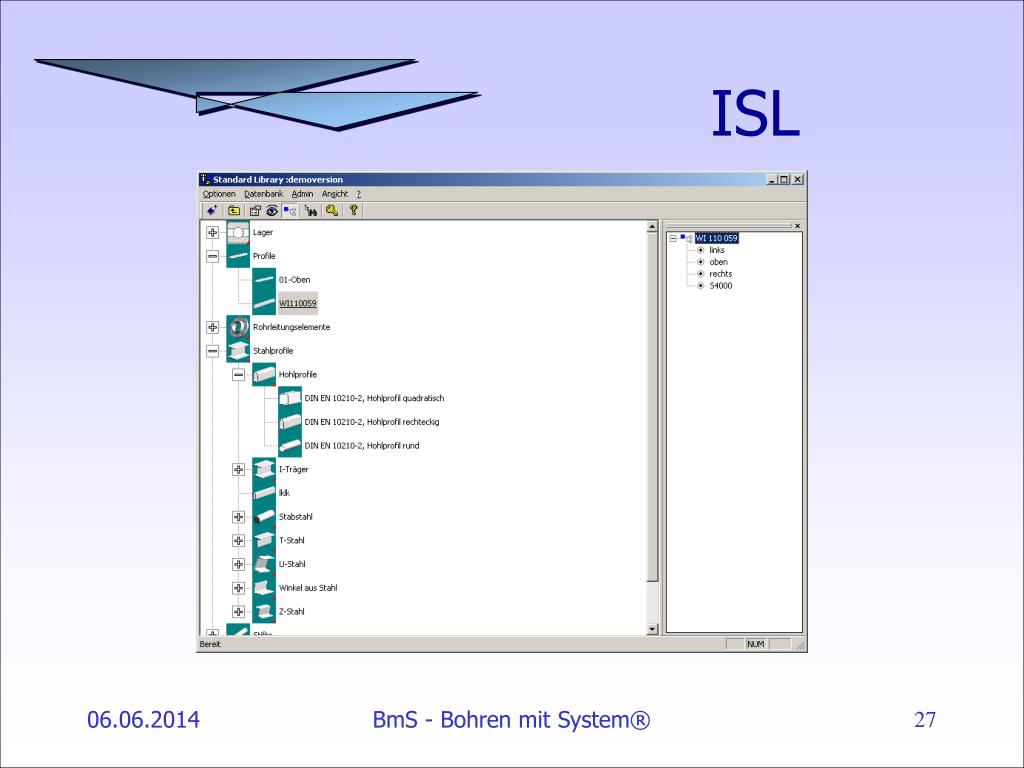

ISL BmS - Bohren mit System®

PSD BmS - Bohren mit System®

noch mal Übersicht PSD ISL Bibliothek Excel Solid - Edge® BmS® Sägeliste NC-Programm Säge Urban AP6500 BmS - Bohren mit System®

Preise • Solid-Edge • 3D CAD-Software für Entwicklung und Konstruktion € 7.730,- • Part Einzelteilerzeugung, ... • Draft, Erstellung normgerechter Zeichnungen • Assembly, Zusammenbau ganzer Bauteile, Konstruktionen • Sheet Metal, Erstellung von Blechteilen • Solid-Edge Wartung • Kosten / Monat und Lizenz € 129,- BmS - Bohren mit System®

Preise • BmS • NC-Software zur einfachen Erstellung von Profilbearbeitung, € 4.980,- • Profil-DB • Standard-Operationen • Werkzeuge • Postprozessor (TNC410) • Ausgabe von Klartextbeschreibung • Stablisten in Excel-Format • Gesonderte Formate (Sägelisten) nach Aufwand BmS - Bohren mit System®

Preise • ISL – Standardteilebibliothek • Normteilebibliothek und -generator € 990,- • öfters verwendete Einzelteile können in einer übersichtlichen Bibliothek hinterlegt und bei Bedarf einfachst im Assembly platziert werden. • bietet sich an, um Profilserien eines Herstellers oder eigene Profile zu hinterlegen • PSD – Structural Design (Metallbau) • Konstruktionswerkzeug für den Fassaden- und Stahlbau € 2.790,- • Definition eines Gitters der Fläche (an beliebigen Körpern) • Platzieren der einzelnen Elemente auf diesem Gitter • ISL inklusive BmS - Bohren mit System®

Kontakt Wir bedanken uns für Ihr Interesse! Kontakt : ( BmS / NC – Technik ) ihsoft Ingo Häußler Sophienstr.13 D – 76133 Karlsruhe Tel.: +49 - (0) 721 / 203 6723 Fax.: +49 - (0) 721 / 203 6724 mobil: +49 - (0) 172 / 723 8445 Mail: info@ihsoft.de www.ihsoft.de BmS - Bohren mit System®

Kontakt Kontakt: ( PSD ) Bogner & Herac GmbH Franzosenhausweg 53 A - 4030 Linz Tel.: +43 - (0) 732 / 370 184-0 Fax.: +43 - (0) 732 / 370 184-44 Mail: office@psdesigner.com www.psdesigner.com BmS - Bohren mit System®

Kontakt Kontakt: ( Bearbeitungscenter URBAN ) Armin Scheiber Handels- & Industrievertretung Bearbeitungszentren / Bohranlagen / Schraub- & Montagetechnik Lärchenheim 51 A-6671 Forchach Tel.: +43 - (0) 5632 / 446 - 66 Fax: +43 - (0) 5632 / 446 - 64 Mobil: +43 - (0) 664 / 1337525 Mail: scheiber.armin@tirol.com www.tirol.com/scheiber-armin BmS - Bohren mit System®
