  1. Blechblasinstrumente Quellen: N. Fletcher & T. Rossing: The Physics of Musical Instruments, 2nd Edition, Springer 1999 Musical Instruments, v1.0a, 1992 Microsoft & Dorling Kindersley

  2. 1. zur Einführung 1.1. allgemeiner Aufbau 1.2. Unterschiede Blechbläser  Holzbläser 1.3. historische Entwicklung & Familien Blechblasinstrumente 2. Bauteile der Blechblasinstrumente und ihr Zusammenspiel _ 2.1. grober Überblick 2.2. Lippen & Mundstück Mundstücke die Lippen als druckgeregelte Ventile Lippen-Verhalten bei der Spielfrequenz Spieltechniken 2.3. Resonatorröhre an Hörner gekoppelte Mundstücke Eingangs-Impedanzen am Mundstück Züge und Ventile 2.4. Mündung Hornform Blasdruckabhängigkeit der Abstrahlung Frequenzabhängigkeit der Abstrahlung Richtungsabhängigkeit der Abstrahlung Dämpfer 2.5. Zusammenspiel Transienten akkustische Spektren

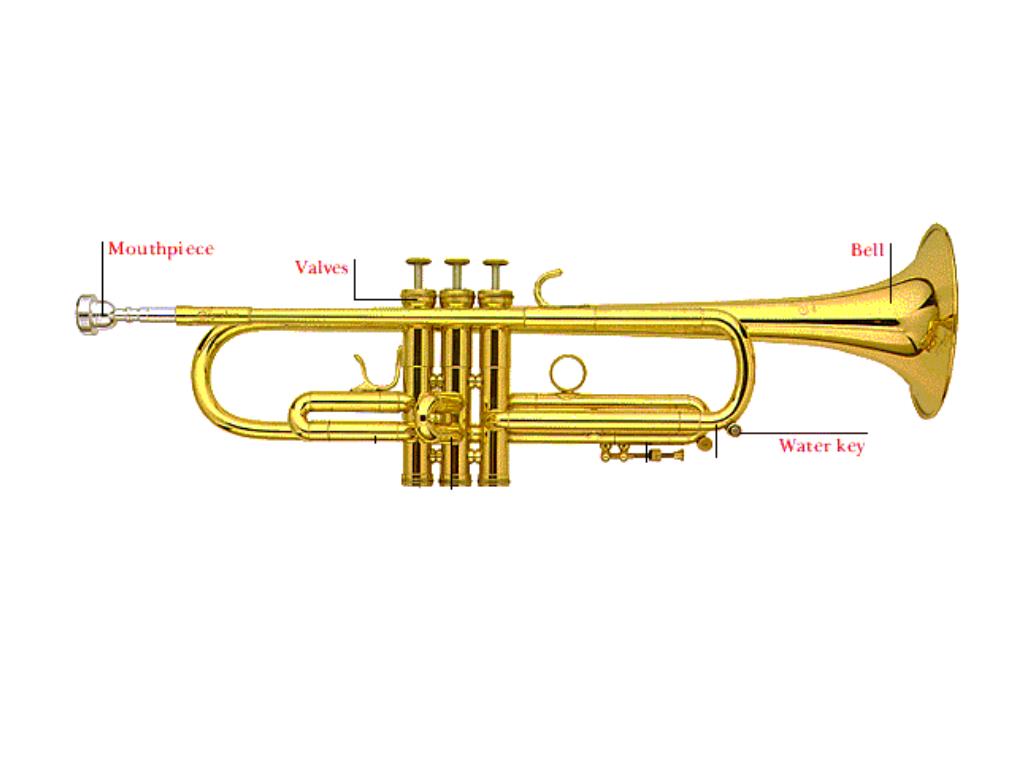

  3. Aufbau

  4. Alphorn

  5. Didgeridoo

  6. Serpent

  7. Sackbut

  8. Familien:

  9. Lippenschwingung:

  10. Klangentstehung:

  11. Mundstücke Waldhorn Trompete

  12. Lippenmoden (sin, sout) s = ±

  13. Lippenmoden (+, -) longitudinal (+, +) transversal

  14. Admittanz Y(w) der Lippen Im Y Im Y Re Y Re Y (+,+) (+,-) Fletcher Rossing S. 411

  15. Realteil der Admittanz Y(w) der Lippen Re Y Re Y w w (+,+) (+,-) Fletcher Rossing S. 412

  16. Cornet

  17. Posaune(Trombone)

  18. Trompete(Trumpet)

  19. Eingangsimpedanzen Z(w) H > 1 w zylindrisches Rohr Re YRöhre > 0 notwendig: Re YGesamt < 0  -Re YLippe > Re YRöhre

  20. Eingangs-Impedanzen Y(w) der Bauteile Z(w) Z(w) Z(w) w w w zylindrisches Rohr beide montiert Mundstück Z(w) C = VKessel/(rc²) L = rleng/Aeng ZMundstück = i ZRohr tan(klRohr ) Impedanz, die Röhre für Mundstück darstellt ZRöhre=rc/ARohr charakteristische Impedanz der zylindrischen Röhre beide montiert w Fletcher Rossing S. 436

  21. Tuba

  22. Tuba: Details Details

  23. Trompete: Details

  24. Posaune: Details

  25. Cornet: Details

  26. Posaune(Trombone)

  27. Trompete(Trumpet)

  28. Verlängerungen durch die Ventile

  29. Hornform: Besselhorn g = Öffnungsparameter r  x x0

  30. Blasdruckabhängigkeit der Abstrahlung Amplitude der Lippenschwingung: x ~ (pSchwelle – pBlas) Breite der Lippenöffnung: b ~ (pSchwelle – pBlas) Strömungsgeschwindigkeit: v ~ pBlas1/2 Volumenfluss: U = b x v ~ pBlas1/2 (pSchwelle – pBlas)² Leistung: P = RU² ~ pBlas (pSchwelle – pBlas)4

  31. R = Re Z Frequenzabhängigkeit der Abstrahlung k = w/c CutOff-Frequenz:wCutOff = 2c/a Leistung: P = RU² P ~ R

  32. Transferfunktion T(w) T(w) [ dB ] w / wCutOff Fletcher Rossing S. 439

  33. J1 = Bessel-Funktion 1. Ordnung Richtungsabhängigkeit der Abstrahlung relative Intensität q [ ° ]

  34. Dämpfer: Formen und Spektren relativer Schalldruck n [ Hz ] Fletcher Rossing S. 455

  35. Trompete: Dämpfer (Mutes)

  36. Waldhorn(French Horn)

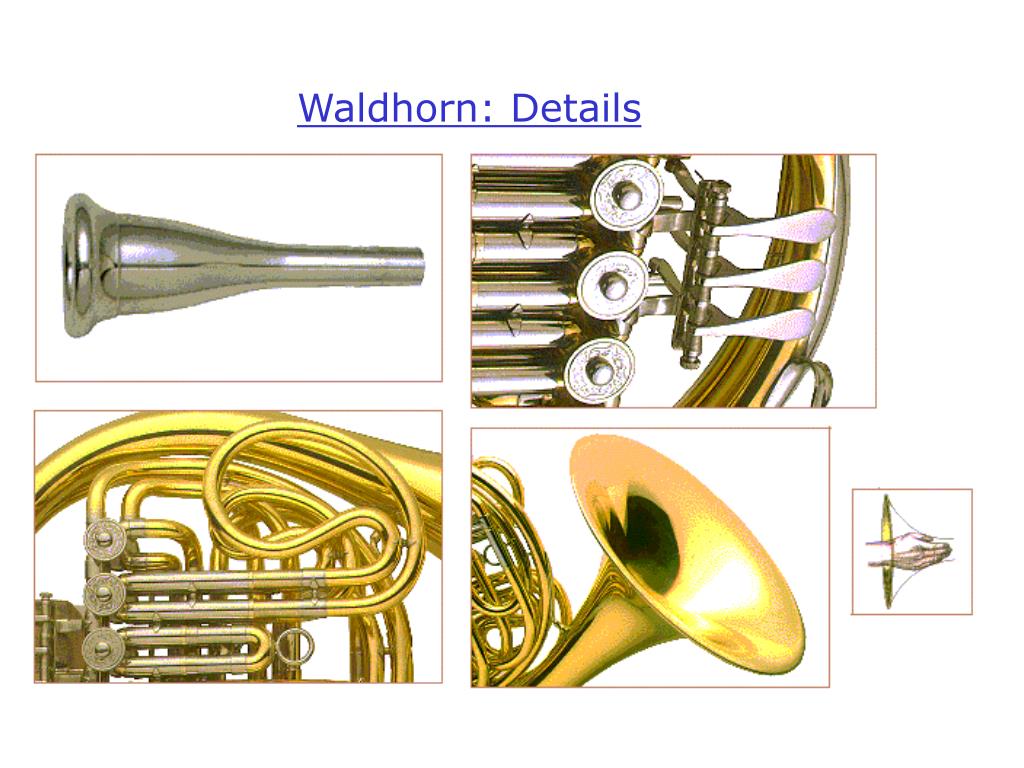

  37. Waldhorn: Details

  38. relative Intensität [ db ] Frequenzspektren I(w) n [ Hz ] Fletcher Rossing S. 454

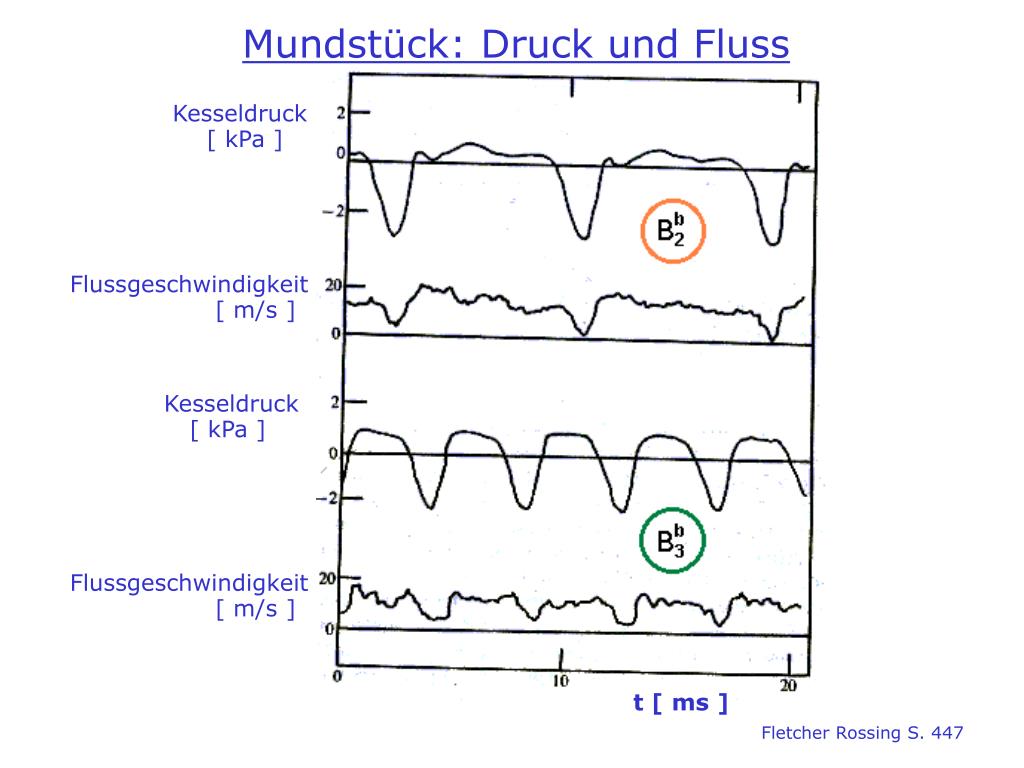

  39. Kesseldruck [ kPa ] Mundstück: Druck und Fluss Flussgeschwindigkeit [ m/s ] Kesseldruck [ kPa ] Flussgeschwindigkeit [ m/s ] t [ ms ] Fletcher Rossing S. 447

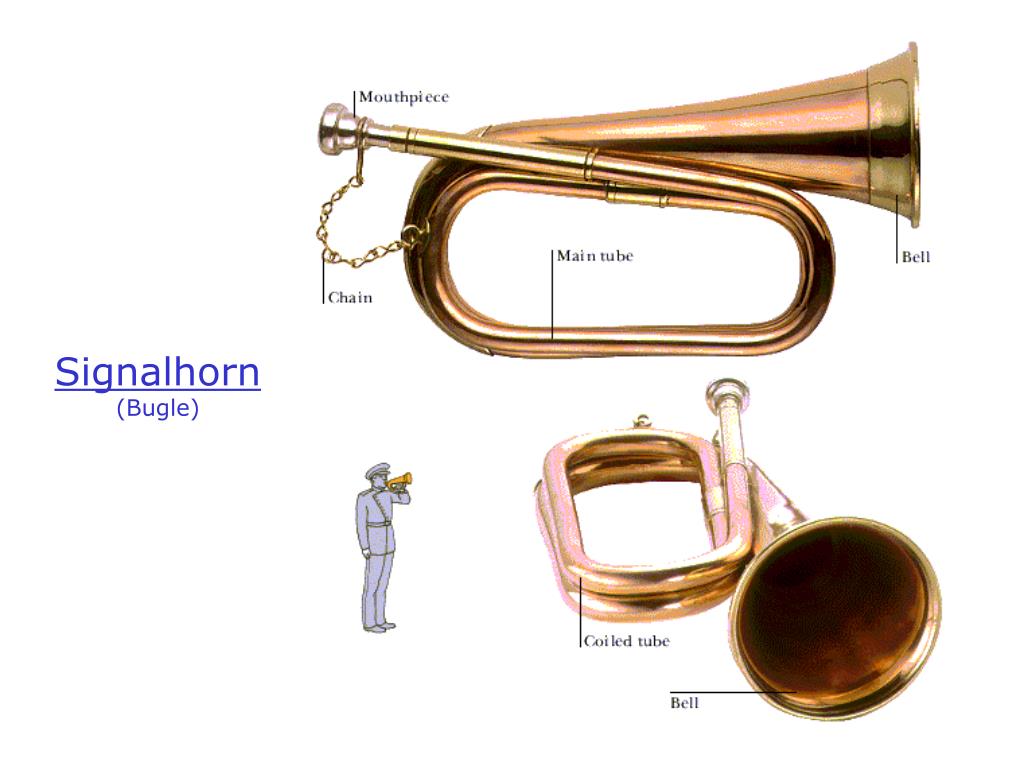

  40. Signalhorn(Bugle)

  41. Muschelhorn(Conch Trumpet)

  42. Cornett

  43. Dung Chen

  44. Euphonium

  45. Handhorn

  46. Mittelalter-Trompete(Natural Trumpet)
