Presentation Transcript
slide1
TALAJMECHANIKA-ALAPOZÁS

(BMEEOGTK701)

8. ELŐADÁS

slide2
SÍKALAPOK

TERVEZÉSE

a s kalap megv laszthat jellemz i
A síkalap megválasztható jellemzői
  • Típus

pillér, sáv, szalag, gerendarács, lemez, doboz

  • Anyagfajta- és minőség

beton, vasbeton, tégla, ill.

szilárdság

  • Geometriai adatok

alapsík mélysége, alapszélesség, alapmagasság, ill. vashányad és vasátmérő

a tervez s szok sos l p sei

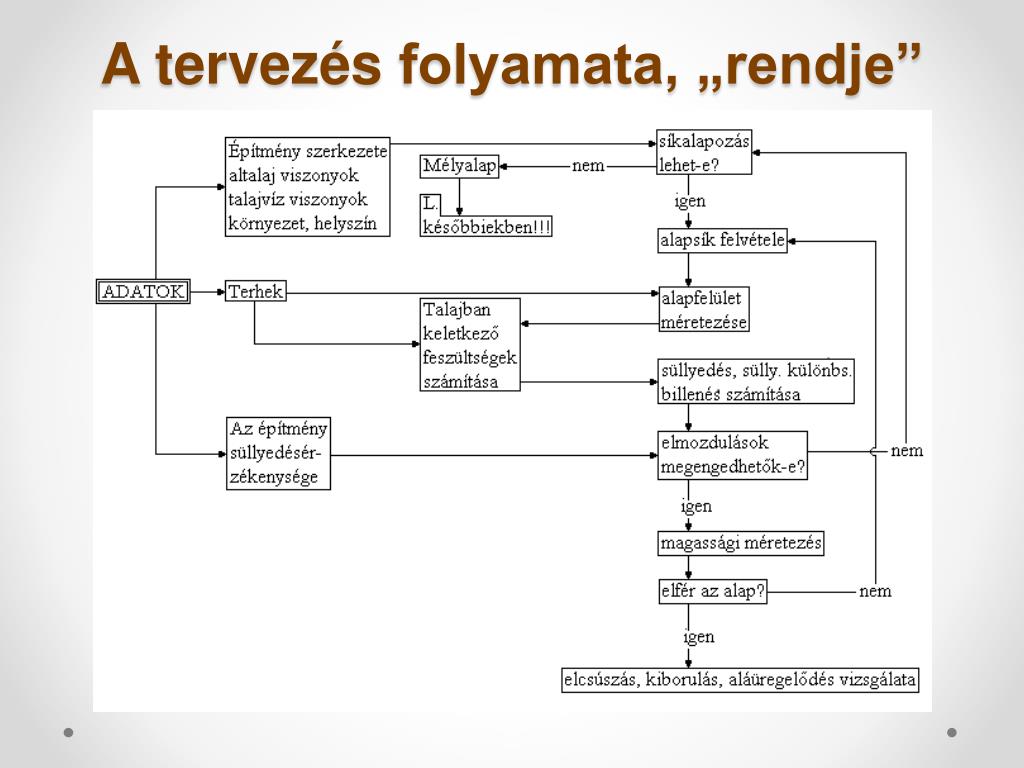

A tervezés szokásos lépései

1. az alapsík felvétele

a teherbíró réteg, a talajvízszint, a fagy- és térfogatváltozási határ, a várható alapmagasság, a szomszédos alapsík, valamint az aláüregelődés, a kioldódás és a földkiemelés figyelembevételével

2. az alaptípus kiválasztása

a felszerkezet elrendezése, terhei, érzékenysége és a várható

süllyedések mérlegelése alapján

3. az alapszélesség meghatározása

a talajtörés elleni biztonság és a süllyedési kritériumok teljesülésének ellenőrző számításával

4. az alapszerkezet (anyag, magasság, vasalás) méretezése

a talpfeszültség meghatározásával és tartószerkezeti méretezéssel ellenőrzött szerkezeti megfelelőség teljesítéséhez

5. az állékonyság és felúszás ellenőrzése

merev testnek tekinthető alap, ill. építmény egyensúlyának vizsgálatával

slide7
maximum üzemi

teher

Törő-

teherbírás

határteher

Rugalmas

Megengedhető max.

Süllyedés

átmeneti

képlékeny

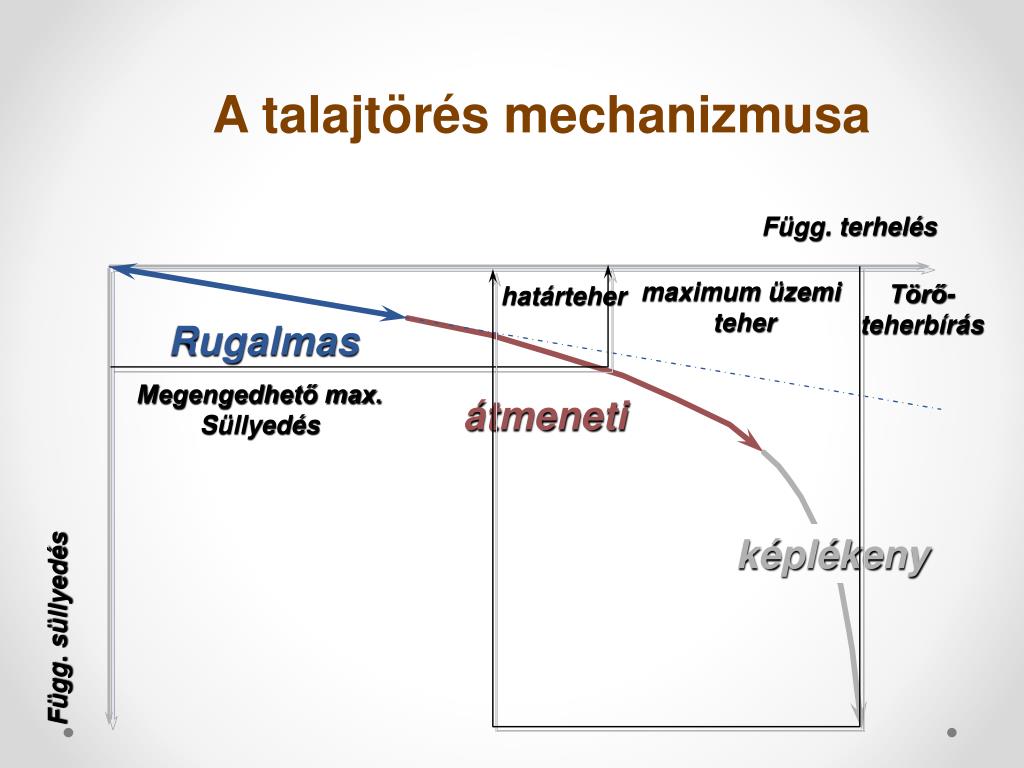

A talajtörés mechanizmusa

Függ. terhelés

Függ. süllyedés

hat r llapotok
Határállapotok

Használhatósági

Teherbírási

haszn lhat s gi hat r llapot

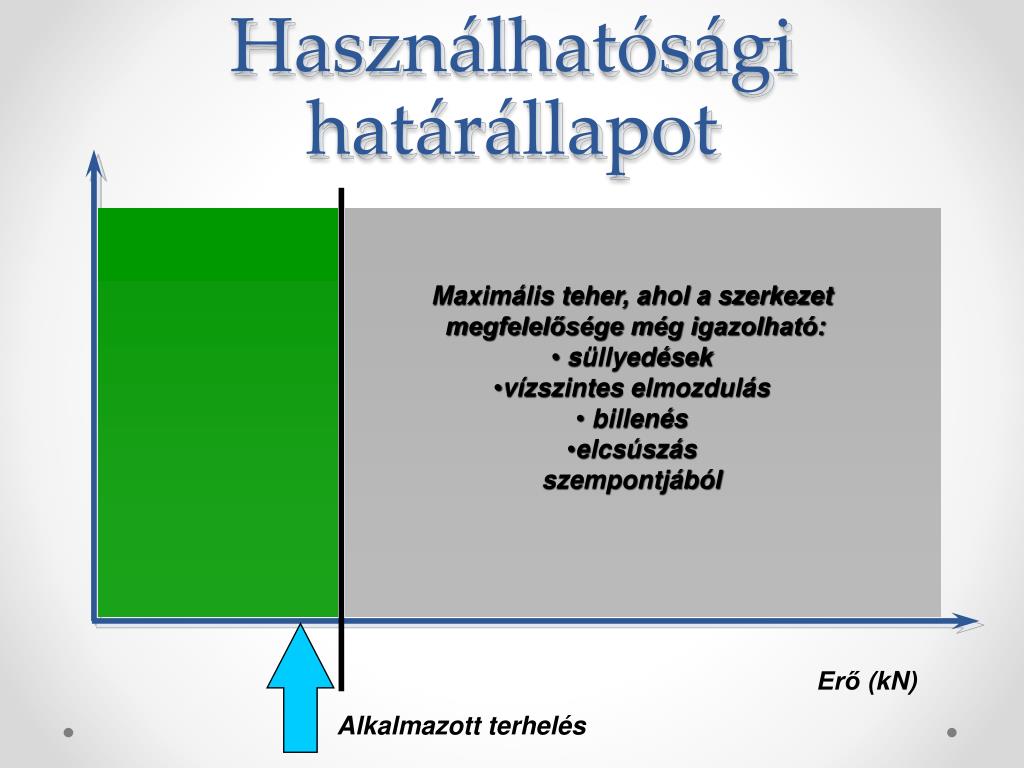

Használhatósági határállapot

Alkalmazott terhelés

  • Maximális teher, ahol a szerkezet
  • megfelelősége még igazolható:
  • süllyedések
  • vízszintes elmozdulás
  • billenés
  • elcsúszás
  • szempontjából

Erő (kN)

talpfesz lts g defin ci

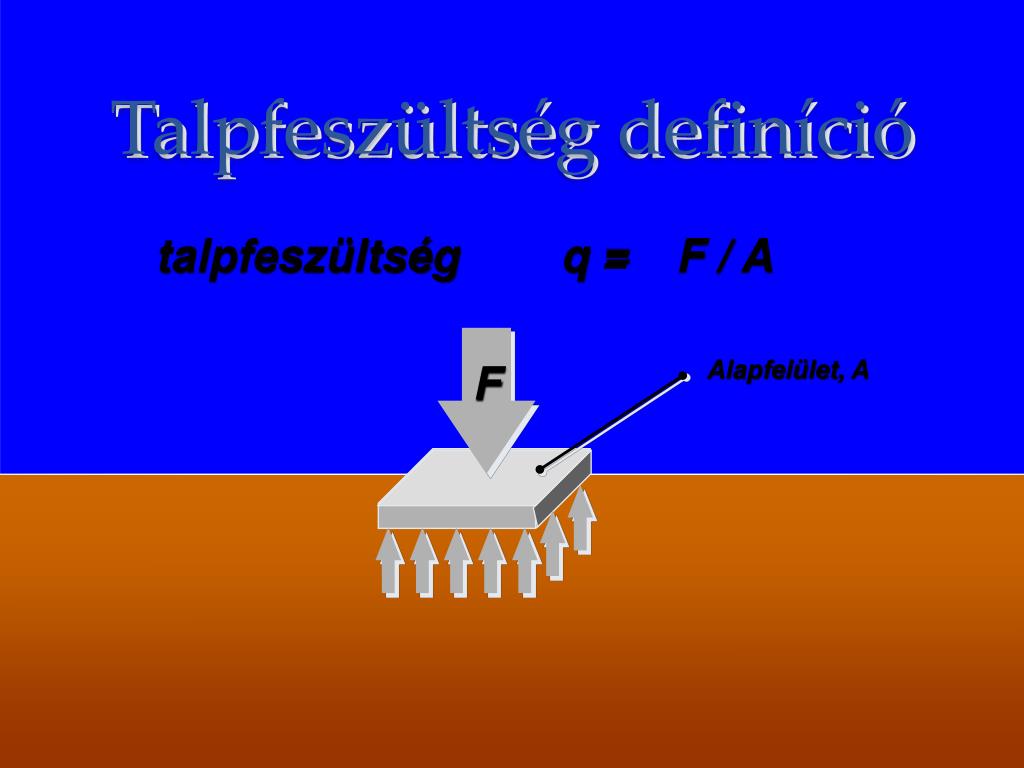

Talpfeszültség definíció

talpfeszültség

q =

F / A

F

Alapfelület, A

alap t nkremenetele

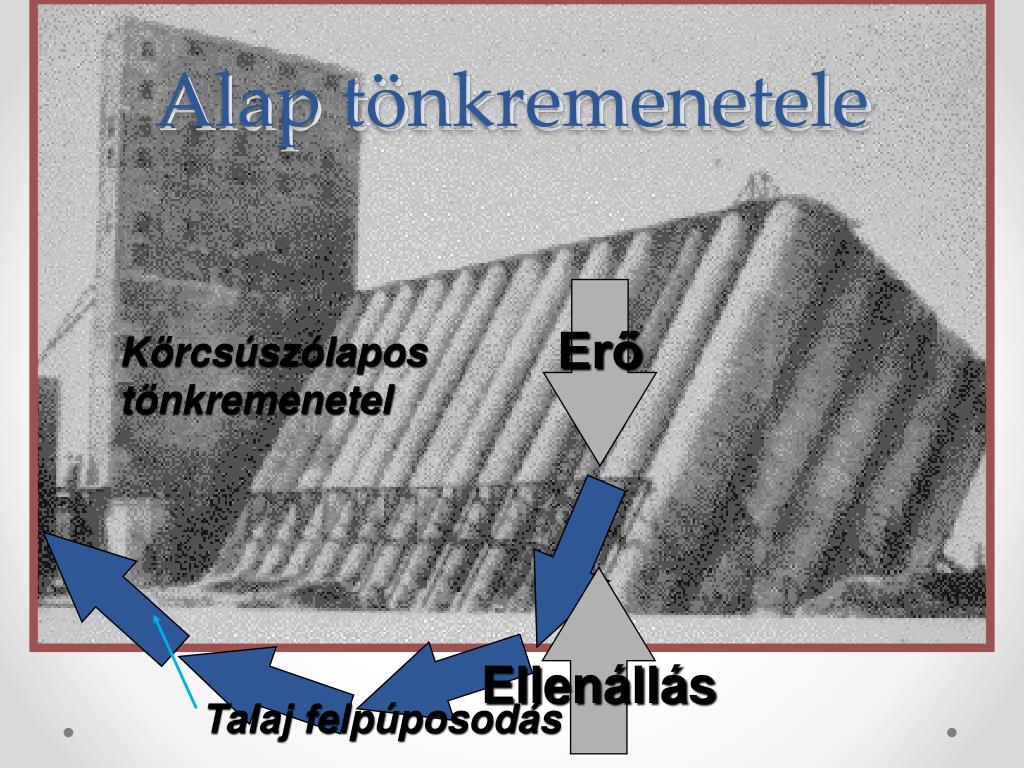

Alap tönkremenetele

Talaj felpúposodás

Erő

Körcsúszólapos

tönkremenetel

Ellenállás

ltal nos ny r si t r s
Általános nyírási törés

q

Csúszólapok

(teljes törési felület)

Süllyedés

passzív

merev

log spirál

Tömör

szemcsés talaj

helyi ny r si t r s

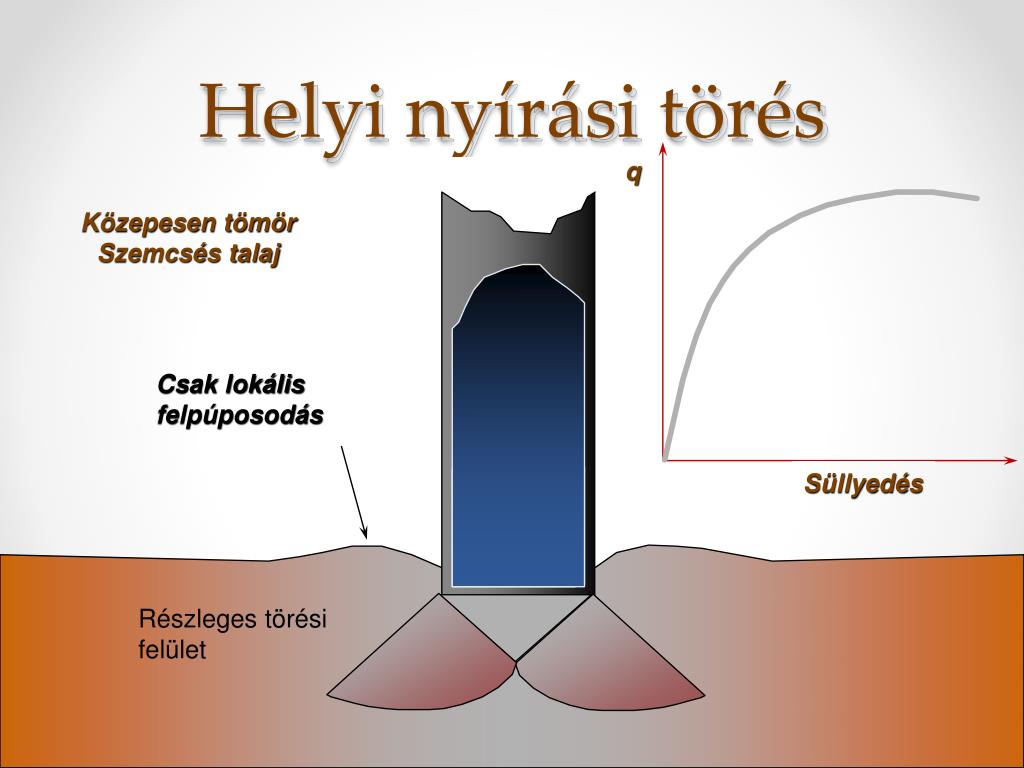

Helyi nyírási törés

q

Csak lokális

felpúposodás

Süllyedés

Közepesen tömör

Szemcsés talaj

Részleges törési

felület

benyom d si t r s

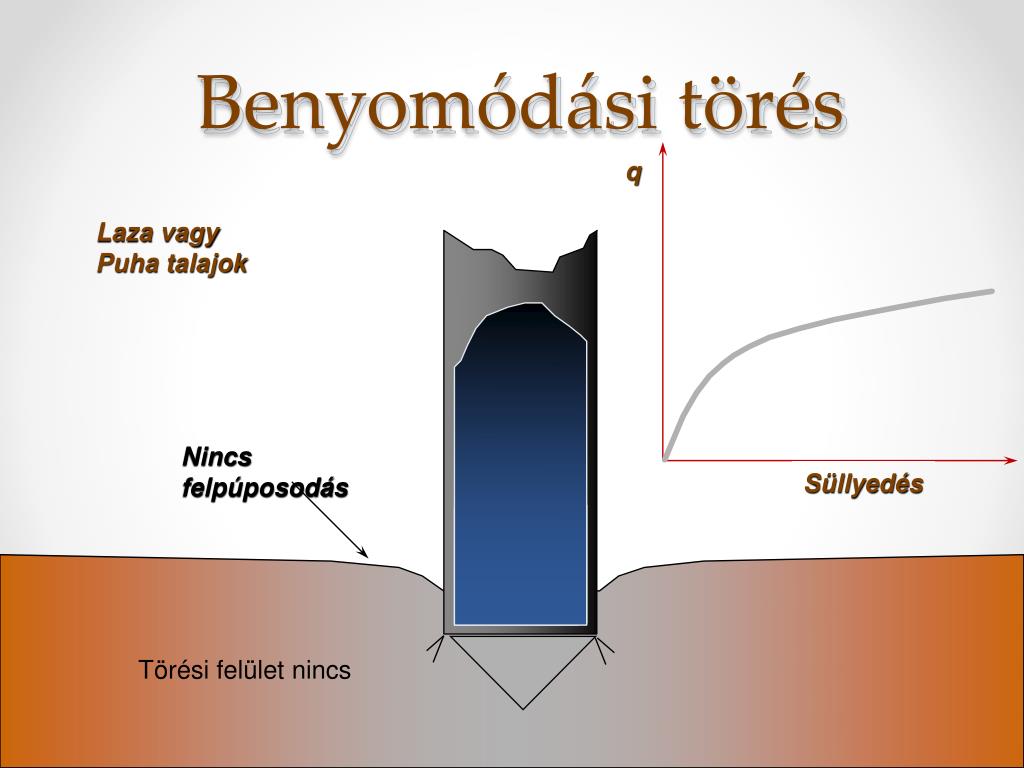

Benyomódási törés

q

Nincs

felpúposodás

Süllyedés

Laza vagy

Puha talajok

Törési felület nincs

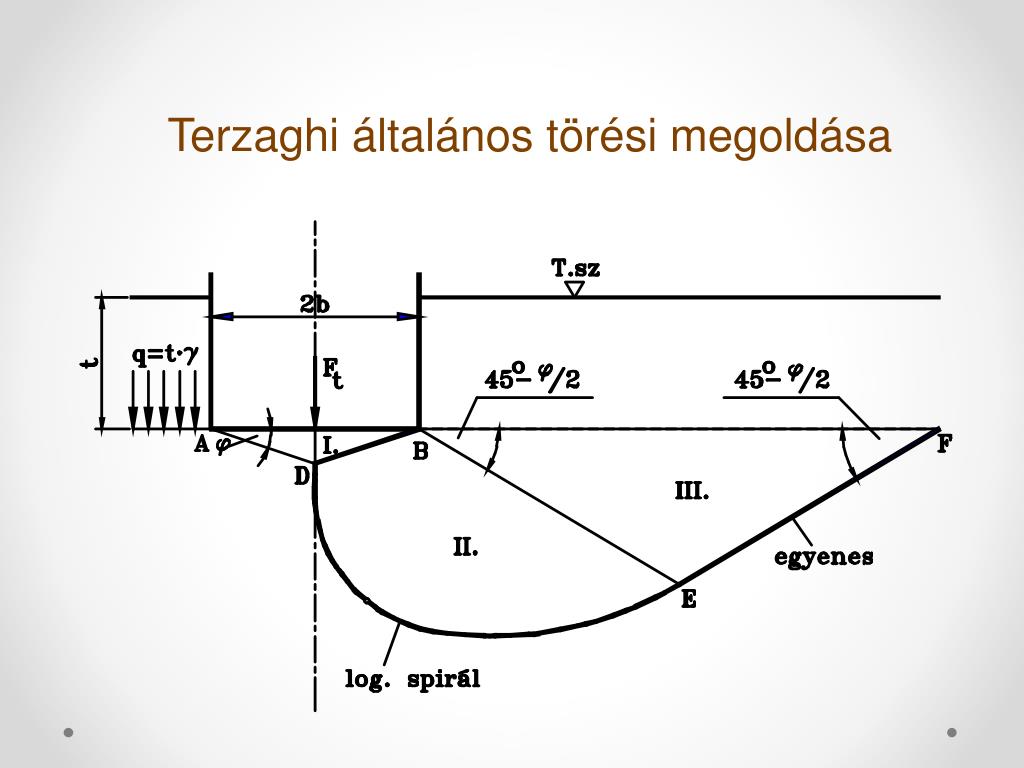

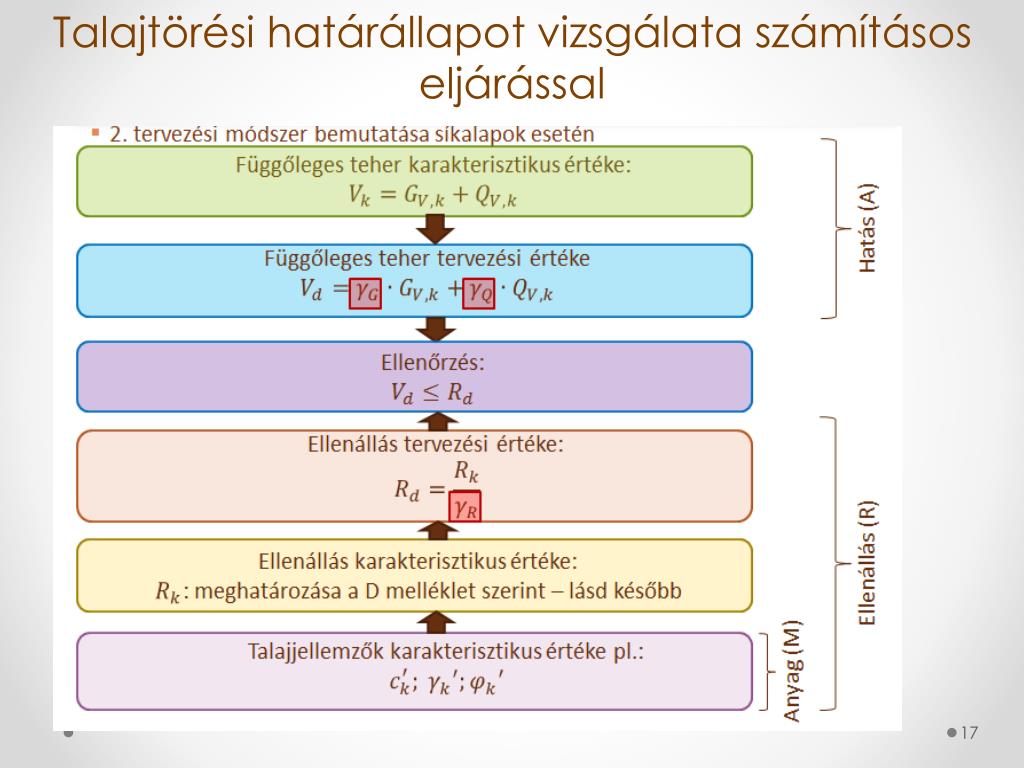

slide18
Talajellenállások számításának összehasonlítása
  • Talaj határereje / Talajtörési ellenállás tervezési értéke

MSZ 15004-1989

MSZ EN 1997-1

slide20
Talajellenállások számításának összehasonlítása
  • Drénezetlen terhelés jelentése:
          • Ha gyorsan növekszik a terhelés (a pórusvíznyomások nem tudnak kiegyenlítődni) – kötött talajok esetében
          • Ekkor a nyírószilárdság egyenlő a cu – drénezetlen nyírószilárdsággal, Φ = 0
          • A víz felhajtóerejével nem szabad számolni (teljes feszültségek figyelembevétele)
alaki t nyez k
Alaki tényezők

Felülnézet

csúszólapok

sávalap

pilléralap

csúszólap

m lys gi t nyez

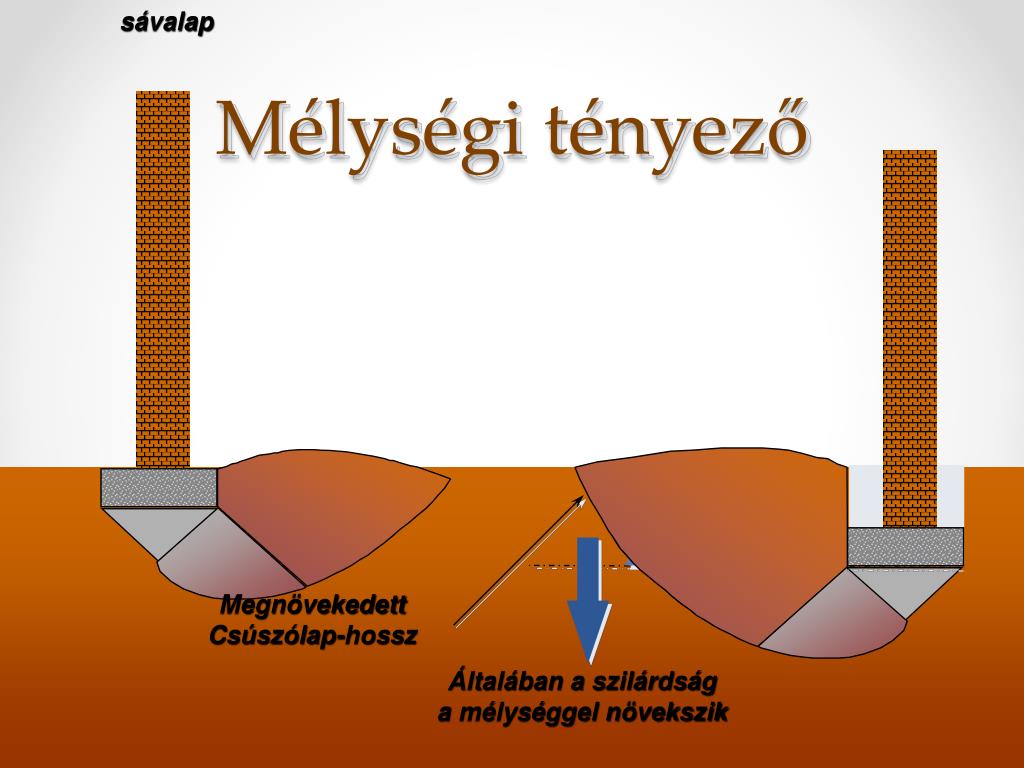

Mélységi tényező

sávalap

q =g.Df

Megnövekedett

Csúszólap-hossz

Általában a szilárdság

a mélységgel növekszik

ferdes gi t nyez k

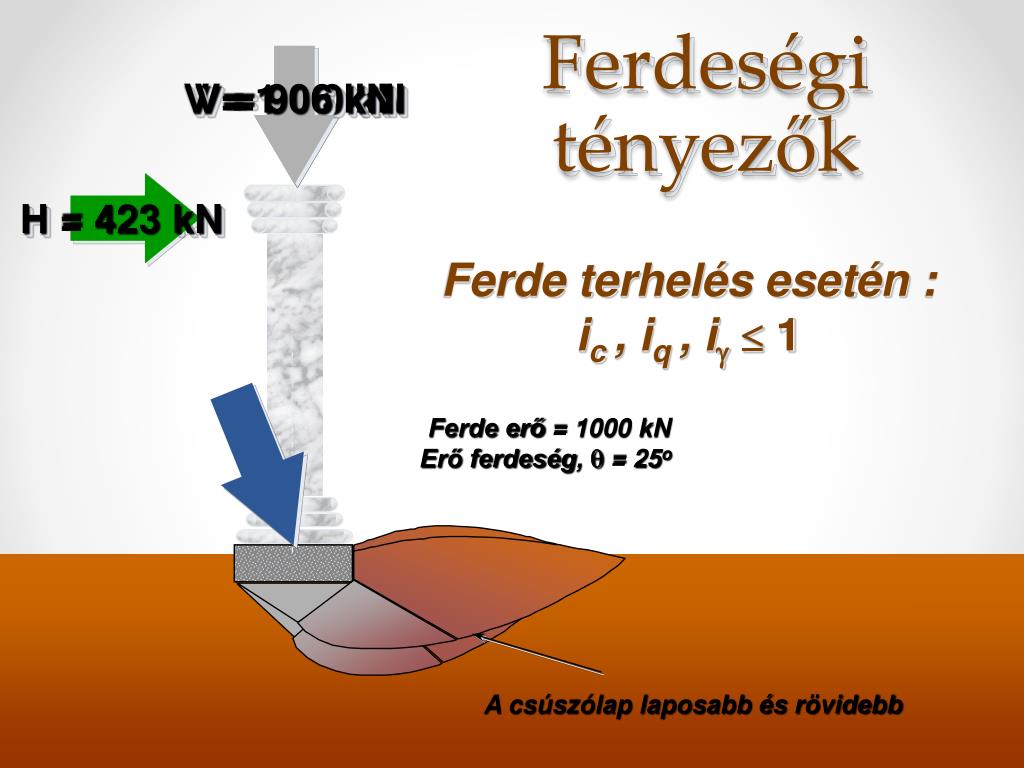

Ferdeségi tényezők

V = 1000 kN

A csúszólap laposabb és rövidebb

V = 906 kN

H = 423 kN

Ferde terhelés esetén :

ic, iq, ig£ 1

Ferde erő = 1000 kN

Erő ferdeség, q = 25o

slide24
Síkalapok magassági méretezése

Szélesség  magasság

Ismerni kell az alapsíkon a feszültségek eloszlását

Talpfeszültségek eloszlása

A talpfeszültség az alapsíkon működő feszültség;

A talpfeszültségek eredőjének egyensúlyt kell tartani a terhekkel, vagyis:

talapfeszültség eredője = külső teher;

Eloszlásra kiható tényezők:

- alaptest tulajdonságai (merevsége, alakja, szélessége), építmény merevsége, alapsík mélysége;

- talaj tulajdonságai (szemcsés v. kötött);

- terhelés nagysága, eloszlási módja, támadási helye.

slide25

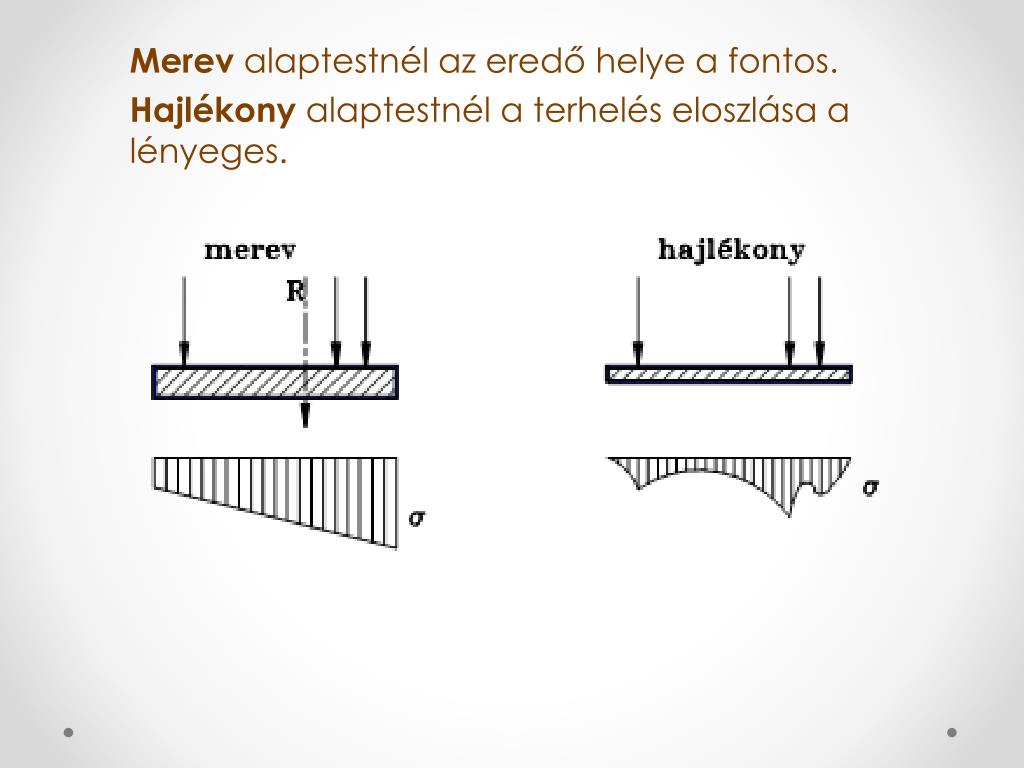

Merev alaptestnél az eredő helye a fontos.

Hajlékony alaptestnél a terhelés eloszlása a lényeges.

slide26
Merevalapok

Alsó síkjuk a terhelés hatására sem deformálódik.

A közel azonos szélességű és magasságú betonalapok merevek.

Amikor a alap a talajtöréssel szemben jelentős biztonsággal rendelkezik.

slide28

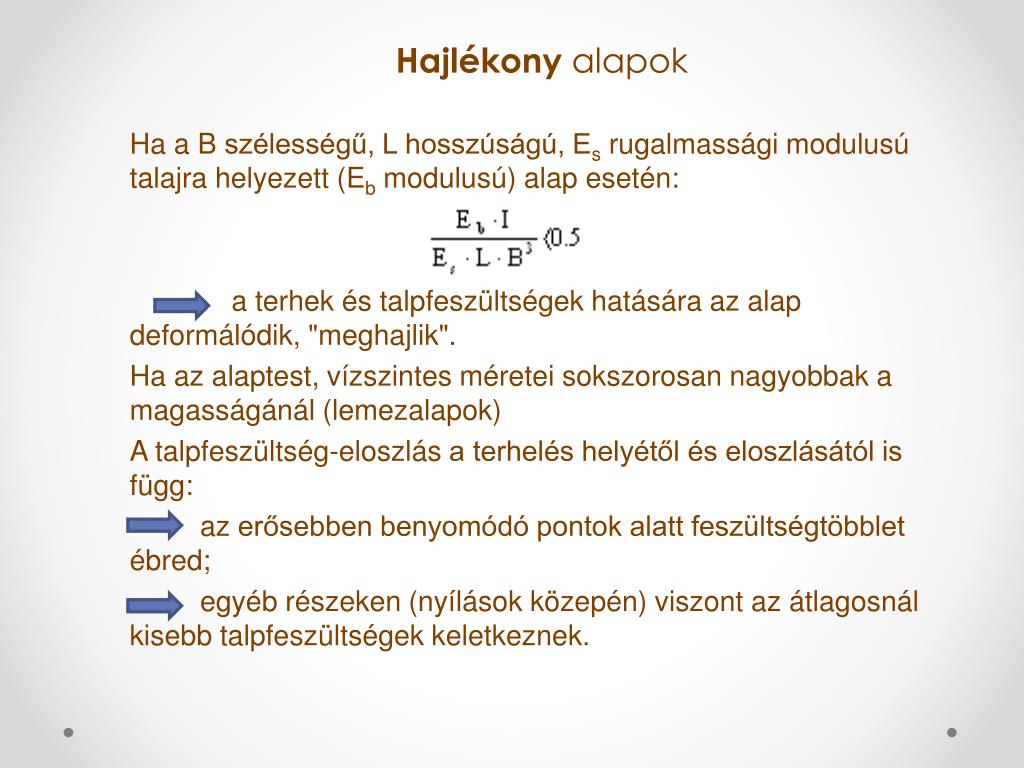

Hajlékonyalapok

Ha a B szélességű, L hosszúságú, Es rugalmassági modulusú talajra helyezett (Eb modulusú) alap esetén:

a terhek és talpfeszültségek hatására az alap deformálódik, "meghajlik".

Ha az alaptest, vízszintes méretei sokszorosan nagyobbak a magasságánál(lemezalapok)

A talpfeszültség-eloszlás a terhelés helyétől és eloszlásától is függ:

az erősebben benyomódó pontok alatt feszültségtöbblet ébred;

egyéb részeken (nyílások közepén) viszont az átlagosnál kisebb talpfeszültségek keletkeznek.

k sz n m a figyelmet

Köszönöm a figyelmet !

Dr. Móczár Balázs

BME Geotechnikai Tanszék
