  1. MENGINTERPRETASIKAN SKETSA Kompetensi Dasar: Menyiapkan sketsa tangan Oleh: Hettyk Ratnasari

  2. TUJUAN PEMBELAJARAN • Memahami cara mempersiapkan sket tangan • Memahami cara membuat sket tangan

  3. KEUNTUNGAN MEMBUAT SKET TANGAN • Cara cepat dan murah dalam menggambar • Untuk menjajagi/menyelidiki masalah tentang gambar • Mudah mencari pemecahannya • Menolong untuk merekam ide-ide

  4. FUNGSI SKETSA • Menjelaskan informasi tentang perubahan rencana gambar • Atau memberikan informasi tentang perbaikan gambar

  5. ALAT-ALAT SKETSA TANGAN 1. Pensil 2. Kertas gambar 3. Penghapus 4. Penggaris panjang 5. Sepasang penggaris segitiga 6. jangka 7. Busur derajat 8. Mal bentuk dll

  6. POSISI KERTAS GAMBAR Tegak Eka Yogaswara, 1999

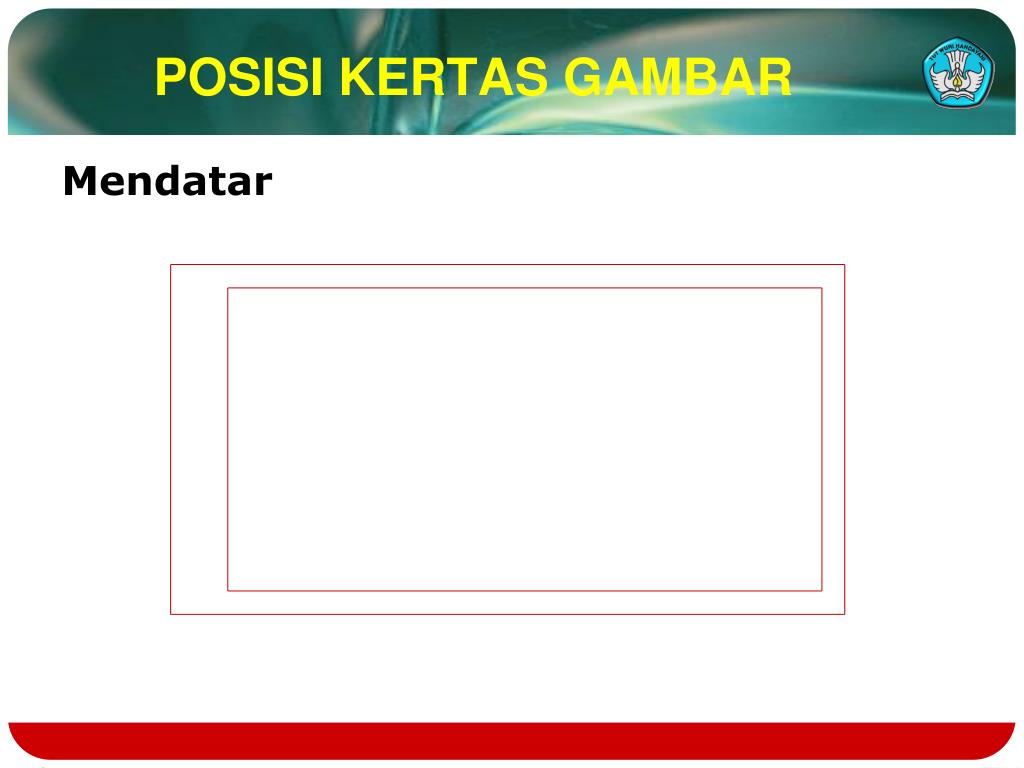

  7. POSISI KERTAS GAMBAR Mendatar

  8. JANGKA DAN KELENGKAPANNYA Windarto, 2009

  9. MEJA GAMBAR Windarto, 2009

  10. MESIN GAMBAR ROL Windarto, 2009

  11. BUSUR DERAJAT Windarto, 2009

  12. MEJA GAMBAR ROL Windarto, 2009

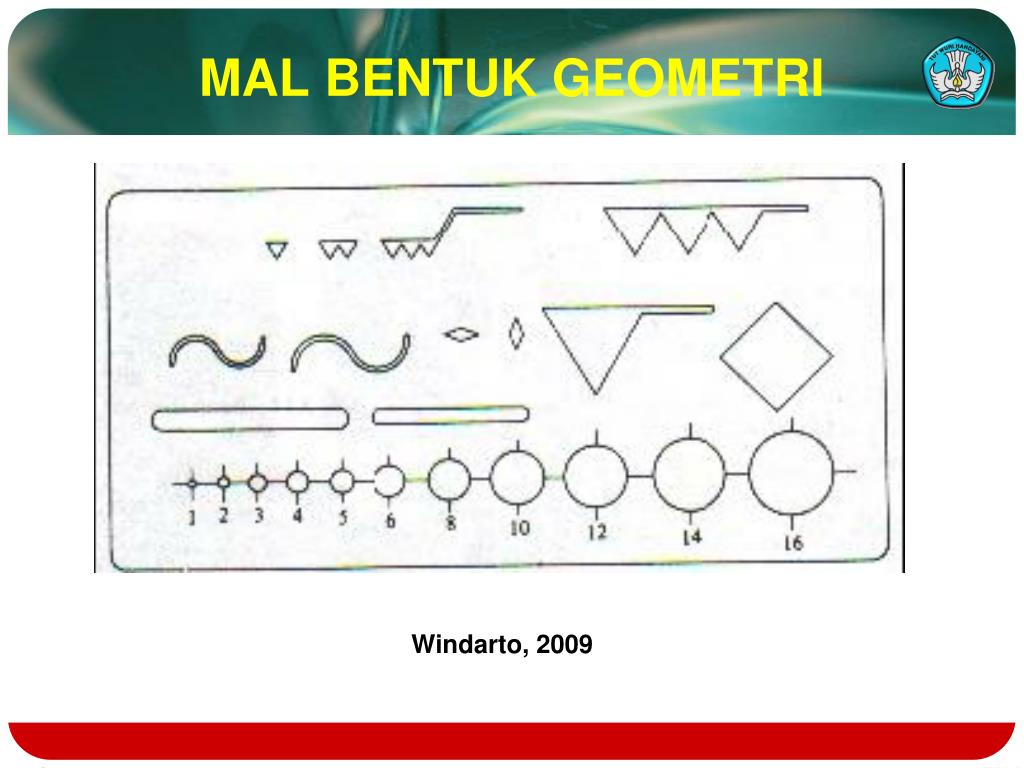

  13. MAL BENTUK GEOMETRI Windarto, 2009

  14. PENSIL BATANG DAN PENSIL MEKANIK Windarto, 2009

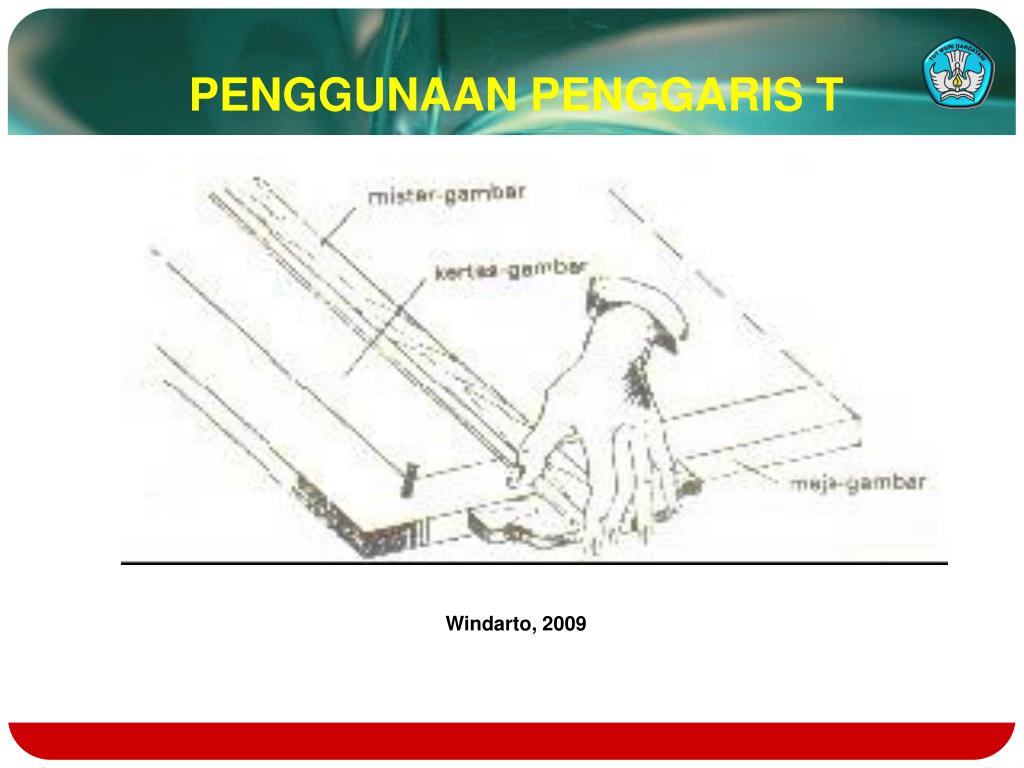

  15. PENGGUNAAN PENGGARIS T Windarto, 2009

  16. SEPASANG SEGITIGA DAN PENGGARIS T Windarto, 2009

  17. BENTUK SEDERHANA Segitiga

  18. BENTUK SEDERHANA Bujur sangkar

  19. BENTUK SEDERHANA Persegi panjang

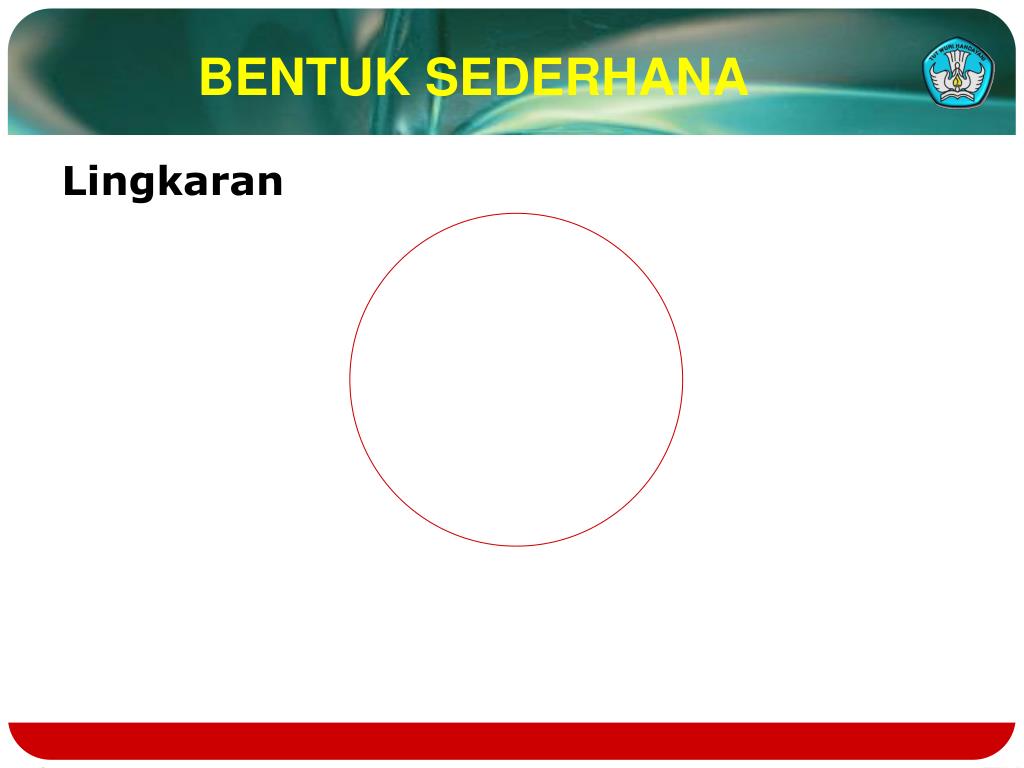

  20. BENTUK SEDERHANA Lingkaran

  21. Gambar garis A-B Buat busur jangka pusat di A Buat busur pusat di B r1=r2 Trik garis tegak di titik c dan d AE=EB MEMBAGI GARIS SAMA PANJANG Suwandi, 2000

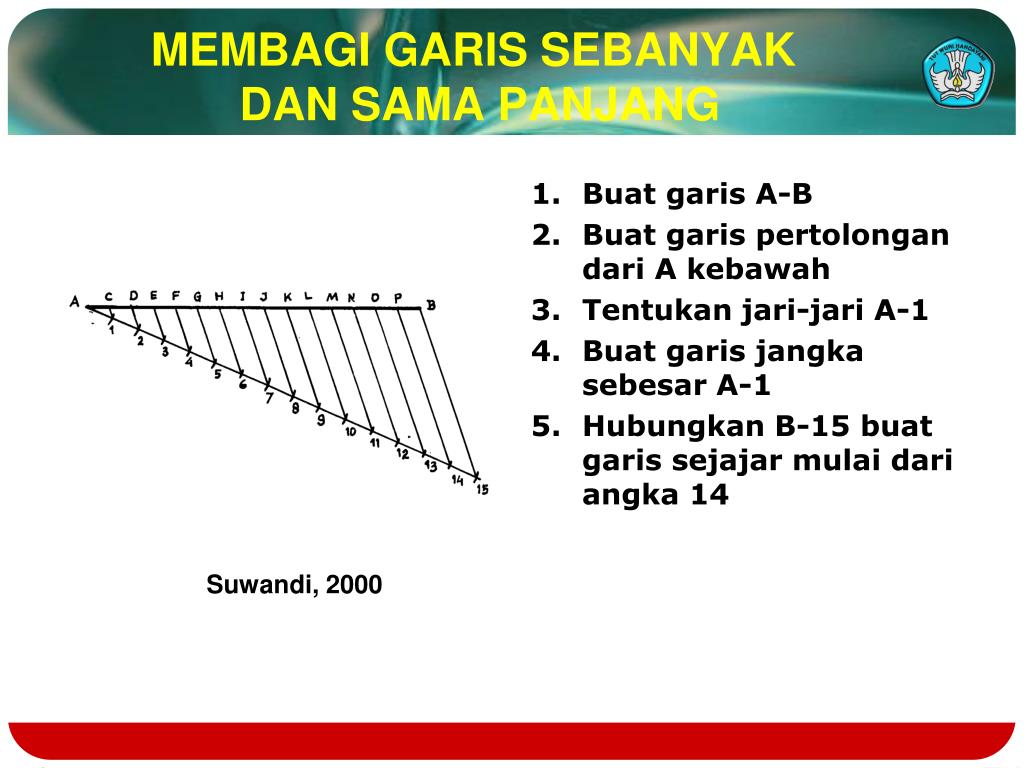

  22. Buat garis A-B Buat garis pertolongan dari A kebawah Tentukan jari-jari A-1 Buat garis jangka sebesar A-1 Hubungkan B-15 buat garis sejajar mulai dari angka 14 MEMBAGI GARIS SEBANYAK DAN SAMA PANJANG Suwandi, 2000

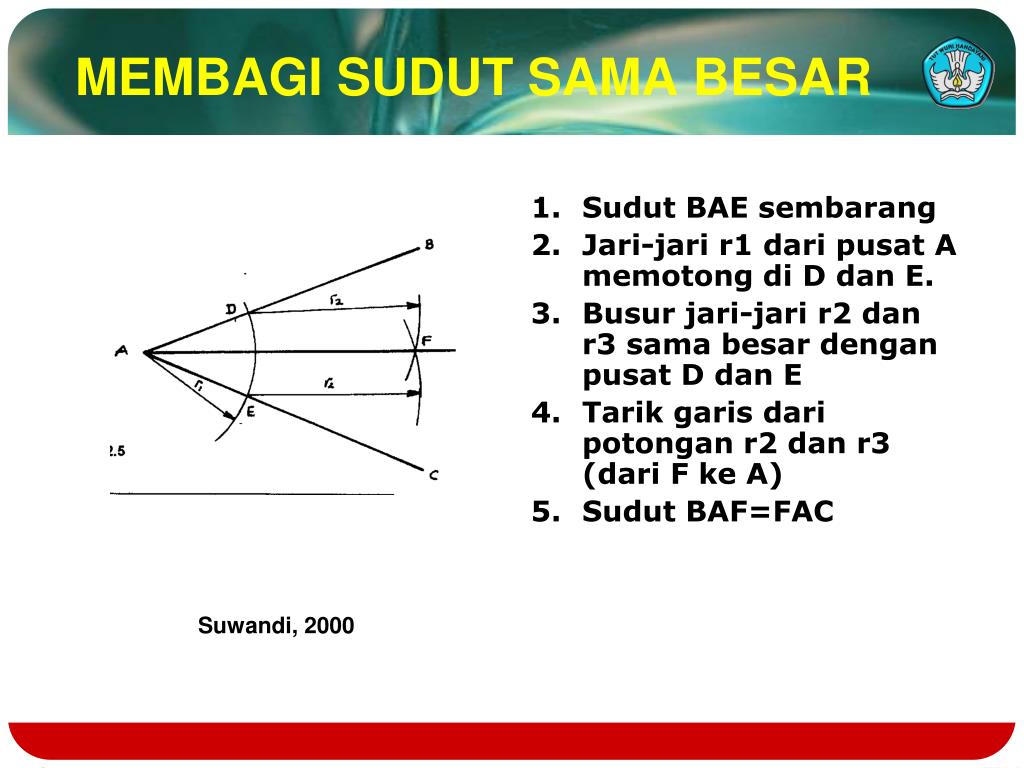

  23. Sudut BAE sembarang Jari-jari r1 dari pusat A memotong di D dan E. Busur jari-jari r2 dan r3 sama besar dengan pusat D dan E Tarik garis dari potongan r2 dan r3 (dari F ke A) Sudut BAF=FAC MEMBAGI SUDUT SAMA BESAR Suwandi, 2000

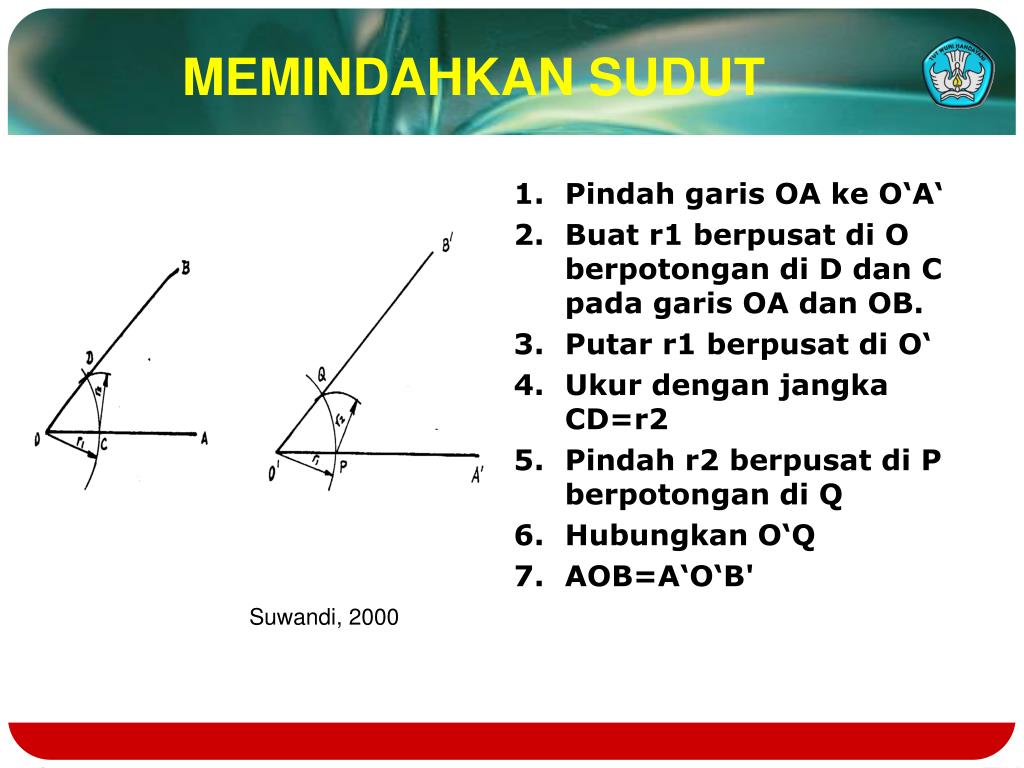

  24. Pindah garis OA ke O‘A‘ Buat r1 berpusat di O berpotongan di D dan C pada garis OA dan OB. Putar r1 berpusat di O‘ Ukur dengan jangka CD=r2 Pindah r2 berpusat di P berpotongan di Q Hubungkan O‘Q AOB=A‘O‘B' MEMINDAHKAN SUDUT Suwandi, 2000

  25. Buat garis OA Tentukan r dan buat busur berpusat diO Buat r berpusat di B hingga berpotongan di C Hubungkan OC AOC=60º MEMBUAT SUDUT 60º Suwandi, 2000

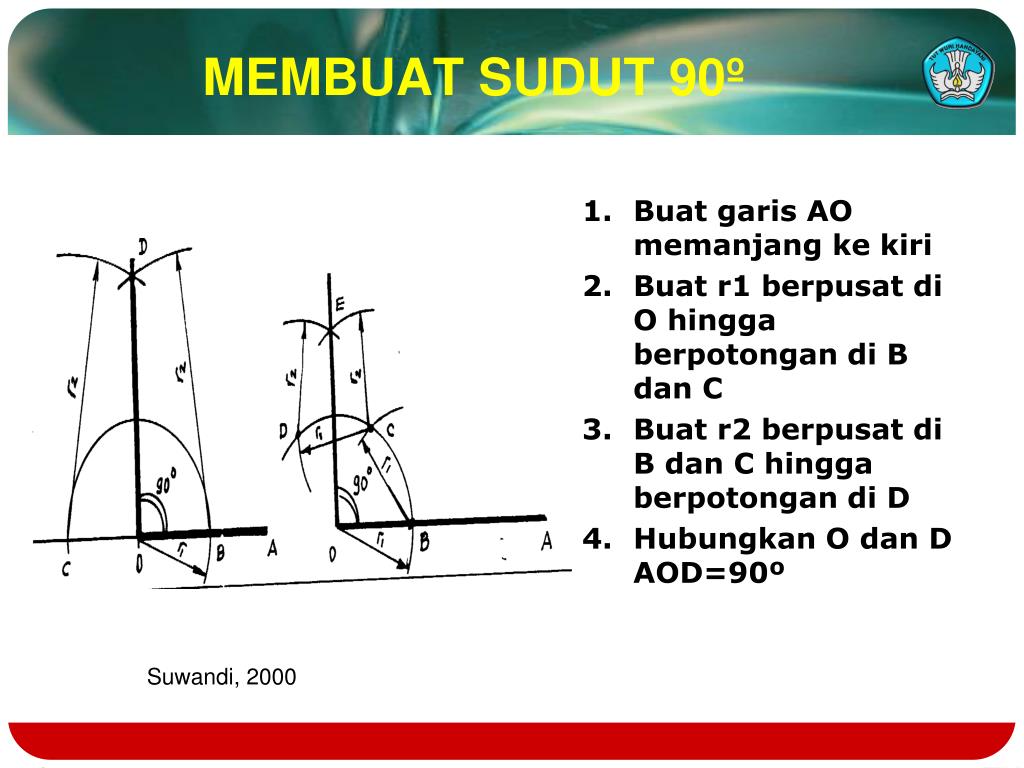

  26. Buat garis AO memanjang ke kiri Buat r1 berpusat di O hingga berpotongan di B dan C Buat r2 berpusat di B dan C hingga berpotongan di D Hubungkan O dan D AOD=90º MEMBUAT SUDUT 90º Suwandi, 2000

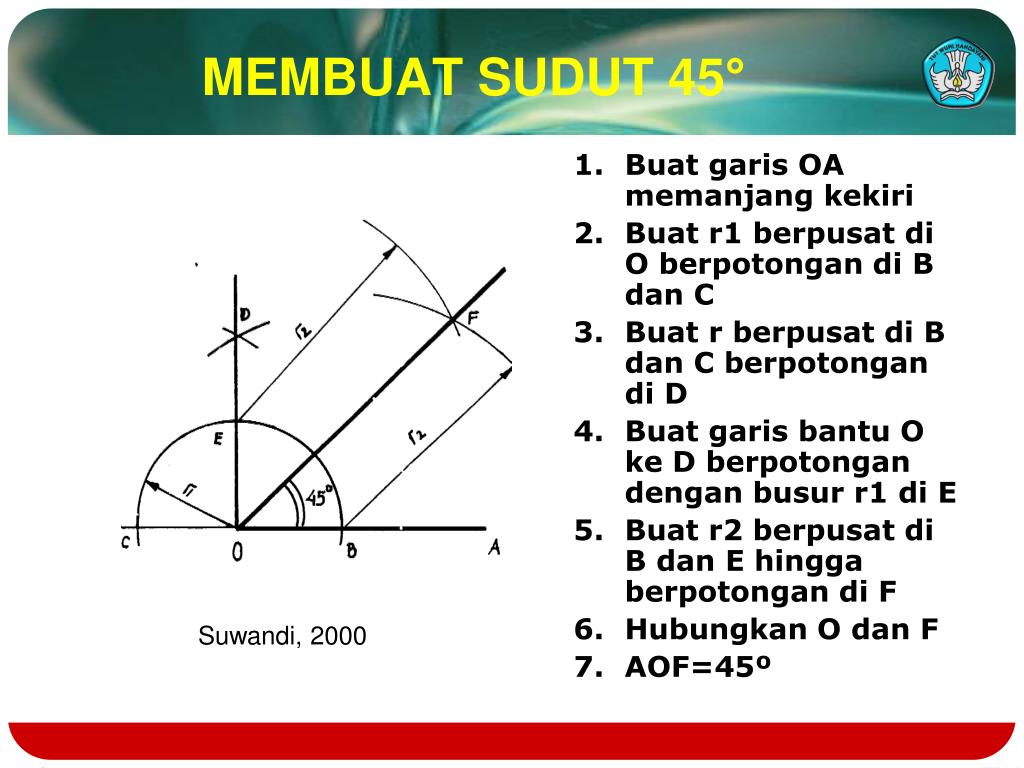

  27. Buat garis OA memanjang kekiri Buat r1 berpusat di O berpotongan di B dan C Buat r berpusat di B dan C berpotongan di D Buat garis bantu O ke D berpotongan dengan busur r1 di E Buat r2 berpusat di B dan E hingga berpotongan di F Hubungkan O dan F AOF=45º MEMBUAT SUDUT 45° Suwandi, 2000

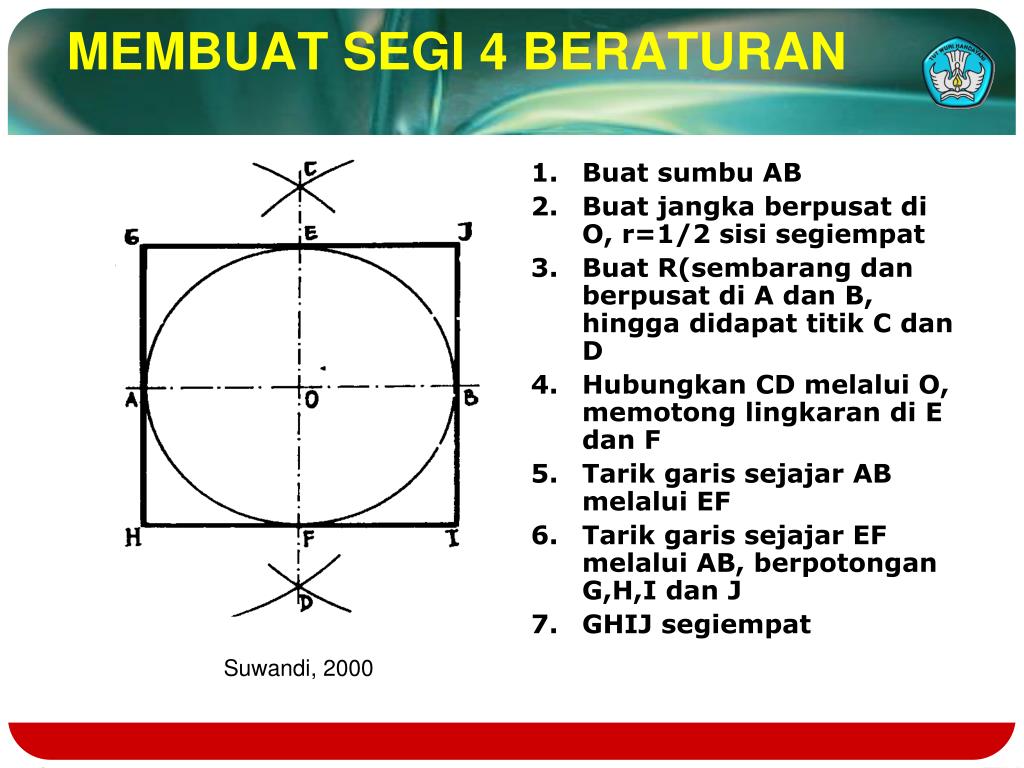

  28. Buat sumbu AB Buat jangka berpusat di O, r=1/2 sisi segiempat Buat R(sembarang dan berpusat di A dan B, hingga didapat titik C dan D Hubungkan CD melalui O, memotong lingkaran di E dan F Tarik garis sejajar AB melalui EF Tarik garis sejajar EF melalui AB, berpotongan G,H,I dan J GHIJ segiempat MEMBUAT SEGI 4 BERATURAN Suwandi, 2000

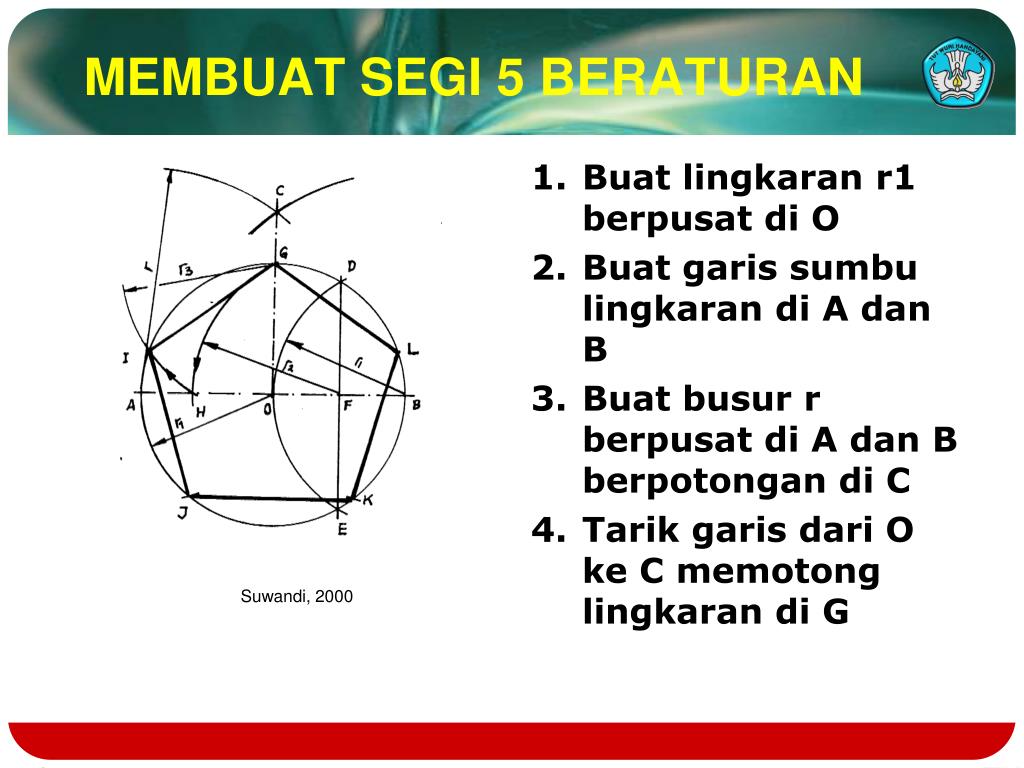

  29. Buat lingkaran r1 berpusat di O Buat garis sumbu lingkaran di A dan B Buat busur r berpusat di A dan B berpotongan di C Tarik garis dari O ke C memotong lingkaran di G MEMBUAT SEGI 5 BERATURAN Suwandi, 2000

  30. Lingkarkan jangka berjari-jari r1 berpusat di B memotong di D dan E, lalu hubungkan D dan E, memotong sumbu AB di titik F Ukur jangka F ke G (r2=FG) lingkarkan r2 berpusat di F memotong sumbu AB di H. Ukur GHdengan jangka (r3=GH) sebagai sisi segi 5 beraturan. Pindahkan r3 berturut turut dengan pusat I,J,Kdan L Hubungkan menjadi segi5 beraturan Membuat segi 5 beraturan Suwandi, 2000

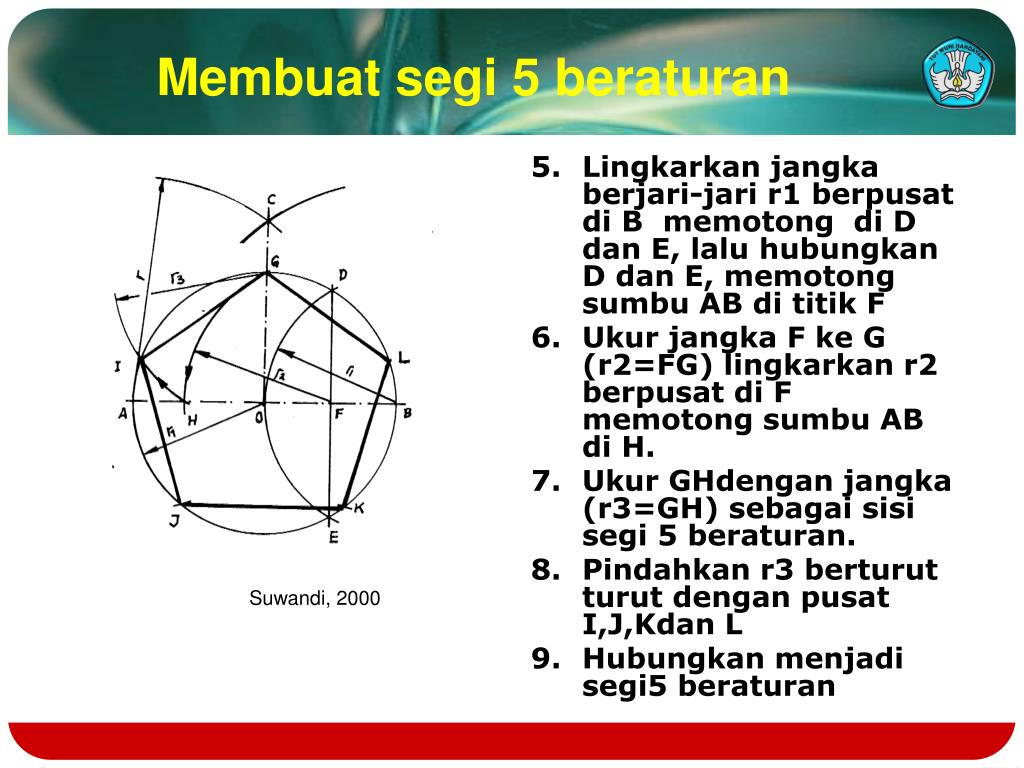

  31. Buat r1 berpusat di B memotong di D dan E, hubungkan DE, didapat titik F Ukur jangka F ke G (r2=FG). Buat r2 berpusat di F, didapat titik H. Ukur GH dengan jangka (r3=GH) sebagai sisi segi 5 beraturan. Pindahkan r3 berturut turut dengan pusat I,J,Kdan L Hubungkan menjadi segi5 beraturan MEMBUAT SEGI 5 BERATURAN Suwandi, 2000

  32. Buat lingkaran r berpusat di O Buat garis sumbu AB melalui O Buat busur r berpusat di A dan B memotong lingkaran C,D,E dan F Hubungkan A,D,E,B,F,C,dan A Jadi segi 6 beraturan MEMBUAT SEGI 6 BERATURAN Suwandi, 2000

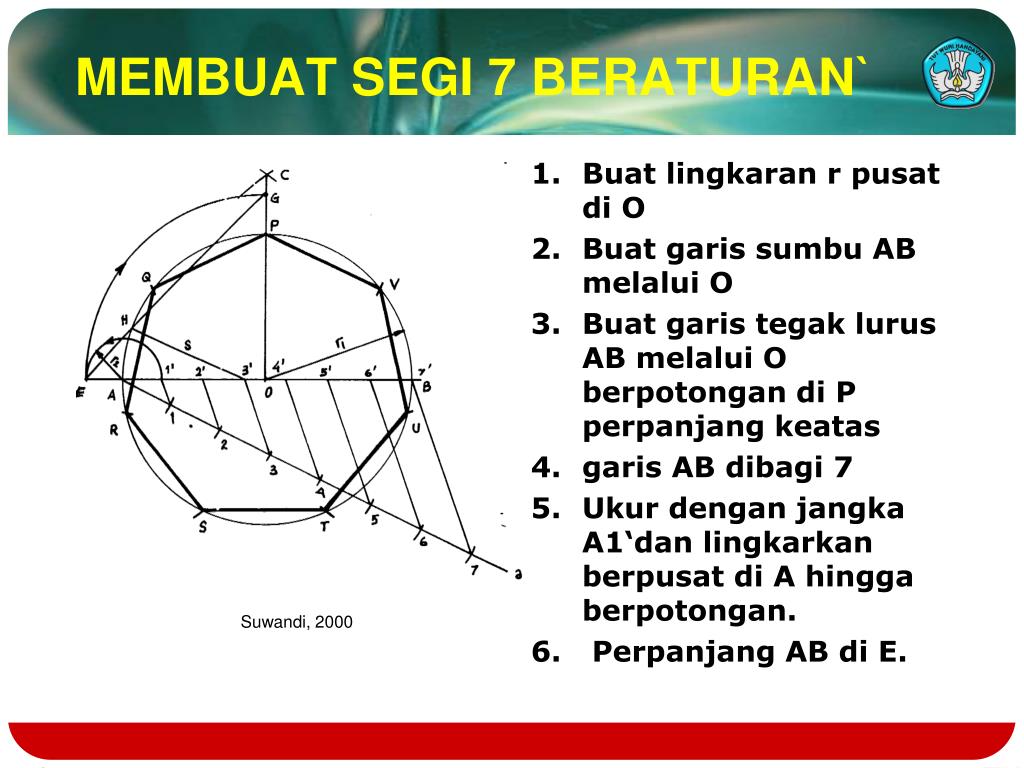

  33. Buat lingkaran r pusat di O Buat garis sumbu AB melalui O Buat garis tegak lurus AB melalui O berpotongan di P perpanjang keatas garis AB dibagi 7 Ukur dengan jangka A1‘dan lingkarkan berpusat di A hingga berpotongan. Perpanjang AB di E. MEMBUAT SEGI 7 BERATURAN` Suwandi, 2000

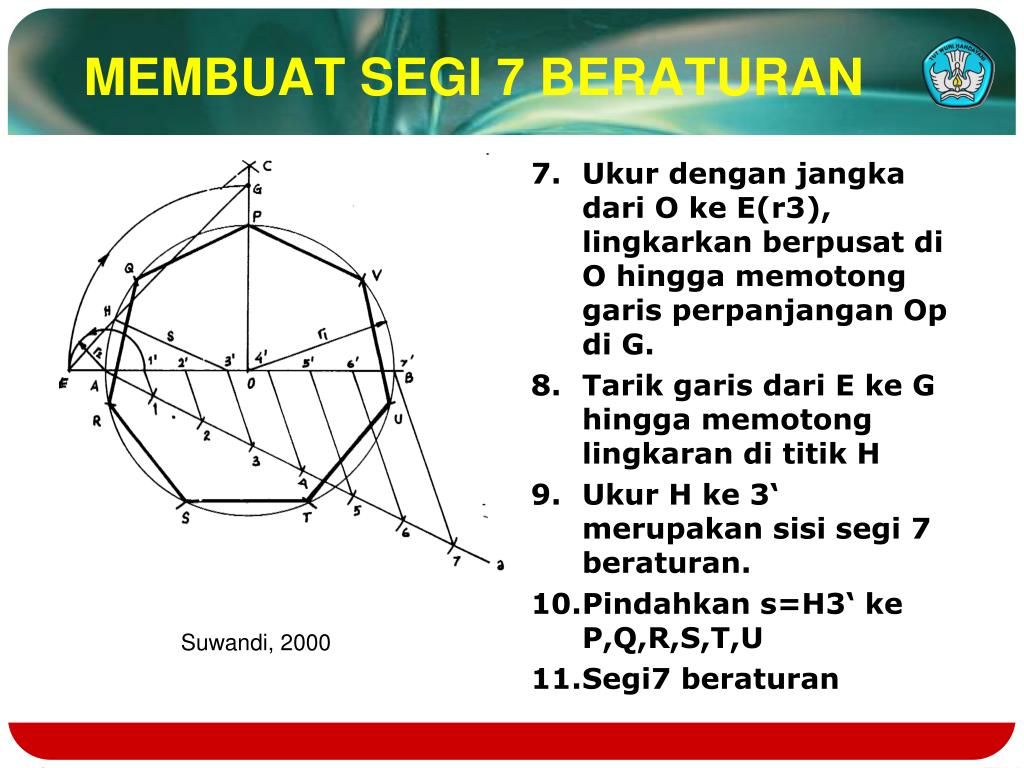

  34. Ukur dengan jangka dari O ke E(r3), lingkarkan berpusat di O hingga memotong garis perpanjangan Op di G. Tarik garis dari E ke G hingga memotong lingkaran di titik H Ukur H ke 3‘ merupakan sisi segi 7 beraturan. Pindahkan s=H3‘ ke P,Q,R,S,T,U Segi7 beraturan MEMBUAT SEGI 7 BERATURAN Suwandi, 2000

  35. Cara sama dengan segi 7 beraturan Membuat garis/membagi garis sesuai jumlah segi n beraturan. MEMBUAT SEGI N BERATURAN Suwandi, 2000

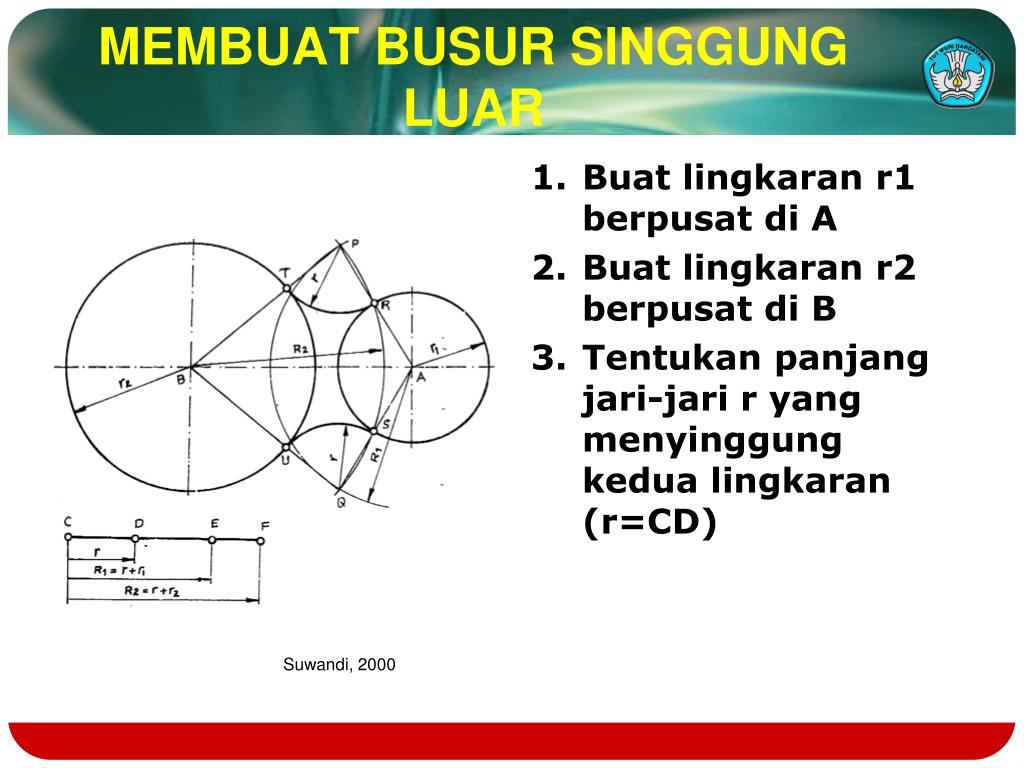

  36. Buat lingkaran r1 berpusat di A Buat lingkaran r2 berpusat di B Tentukan panjang jari-jari r yang menyinggung kedua lingkaran (r=CD) MEMBUAT BUSUR SINGGUNG LUAR Suwandi, 2000

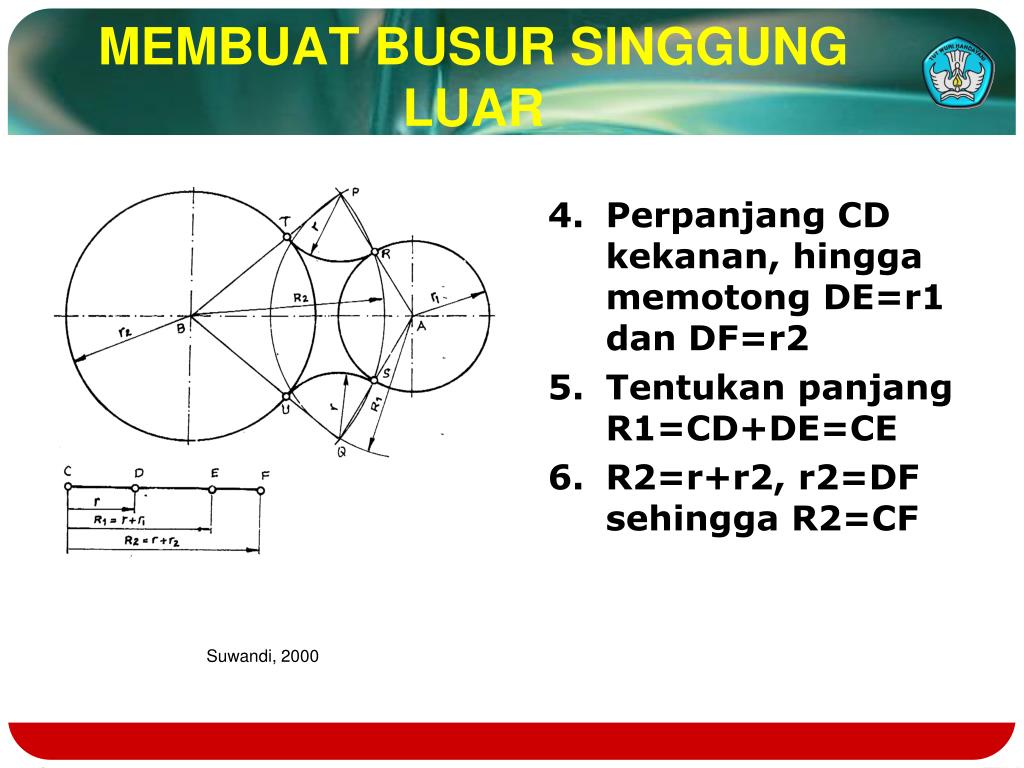

  37. MEMBUAT BUSUR SINGGUNG LUAR • Perpanjang CD kekanan, hingga memotong DE=r1 dan DF=r2 • Tentukan panjang R1=CD+DE=CE • R2=r+r2, r2=DF sehingga R2=CF Suwandi, 2000

  38. Buat R2 berpusat di B, maka berpotongan R1 dititik P dan Q. Tarik garis A ke P berpotongan r1 di R dan S Tarik garis B ke Q berpotongan r2 di T dan U MEMBUAT BUSUR SINGGUNG LUAR Suwandi, 2000

  39. MEMBUAT BUSUR SINGGUNG LUAR • R,S,T dan U adalah titik singgung busur lingkaran jari-jari r • Buat busur lingkaran berpusat di P dan Q • Lingkarkan r1 berpusat di A Suwandi, 2000

  40. Buat garis sumbu lingkaran di A dan B Buat lingkaran jari-jari r1 berpusat di B Buat lingkaran jari-jari r2 berpusat di A MEMBUAT BUSUR SINGGUNG DALAM Suwandi, 2000

  41. MEMBUAT BUSUR SINGGUNG DALAM • Tentukan panjang jari-jari R=CD • R1=R-r1= CE • R2=R-r2 =CF • Busurkan R1 pusat di B dan R2 pusat di A, berpotongan di G dan H Suwandi, 2000

  42. Tarik garis A ke G dan H perpanjang memotong lingkaran r2 dititik I dan J. Tarik garis B ke G dan H memotong lingkaran r1, memotong lingkaran r1 di K dan L MEMBUAT BUSUR SINGGUNG DALAM Suwandi, 2000

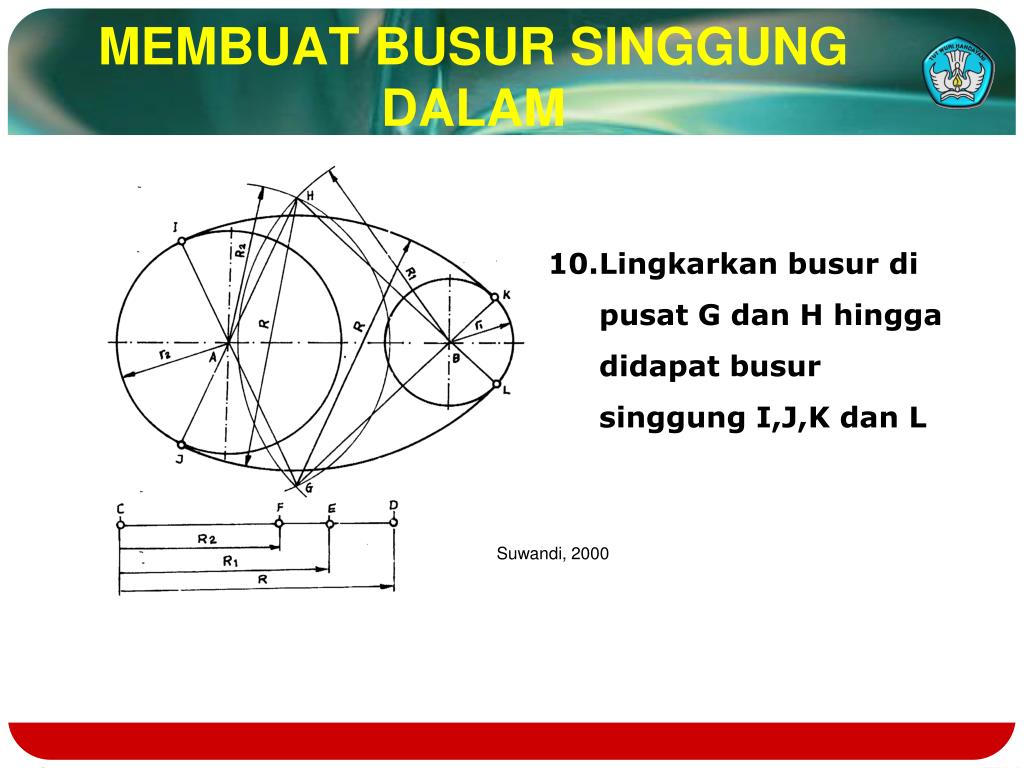

  43. MEMBUAT BUSUR SINGGUNG DALAM • Lingkarkan busur di pusat G dan H hingga didapat busur singgung I,J,K dan L Suwandi, 2000

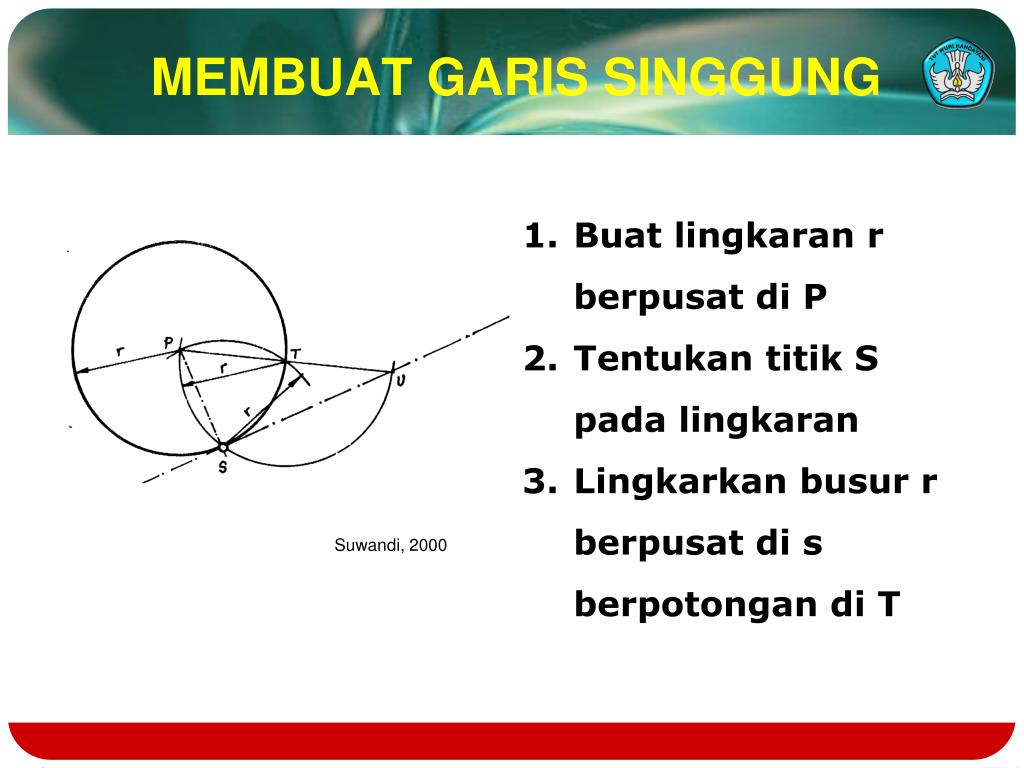

  44. Buat lingkaran r berpusat di P Tentukan titik S pada lingkaran Lingkarkan busur r berpusat di s berpotongan di T MEMBUAT GARIS SINGGUNG Suwandi, 2000

  45. MEMBUAT GARIS SINGGUNG • Hubungkan P dan T, perpanjang • Buat busur r tadi ke titik T, memotong P,S dan U pada perpanjangan PT. • Buat SU tegak lurus PS. • Perpanjangan garis SU ke kiri

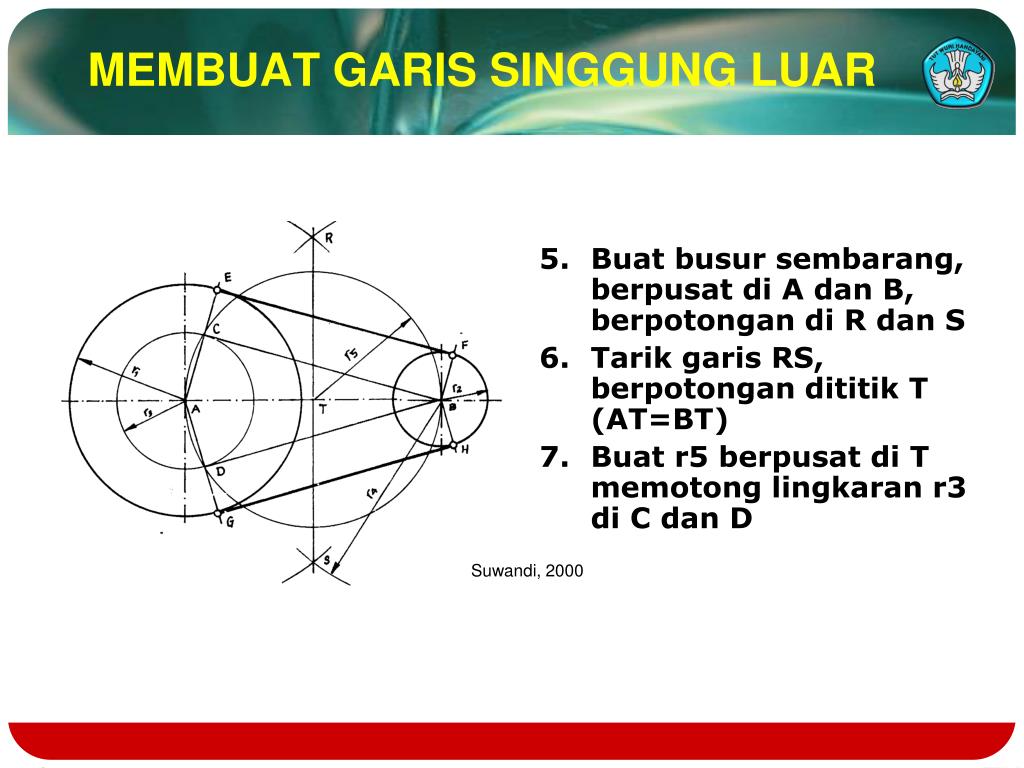

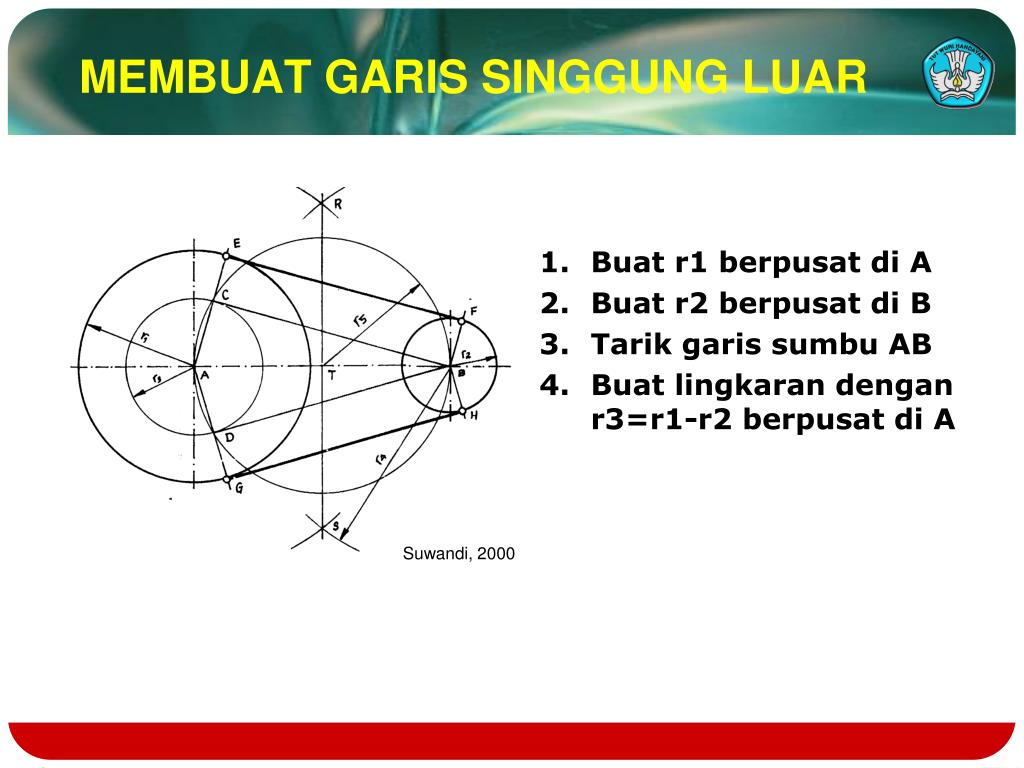

  46. Buat r1 berpusat di A Buat r2 berpusat di B Tarik garis sumbu AB Buat lingkaran dengan r3=r1-r2 berpusat di A MEMBUAT GARIS SINGGUNG LUAR Suwandi, 2000

  47. MEMBUAT GARIS SINGGUNG LUAR • Buat busur sembarang, berpusat di A dan B, berpotongan di R dan S • Tarik garis RS, berpotongan dititik T (AT=BT) • Buat r5 berpusat di T memotong lingkaran r3 di C dan D Suwandi, 2000

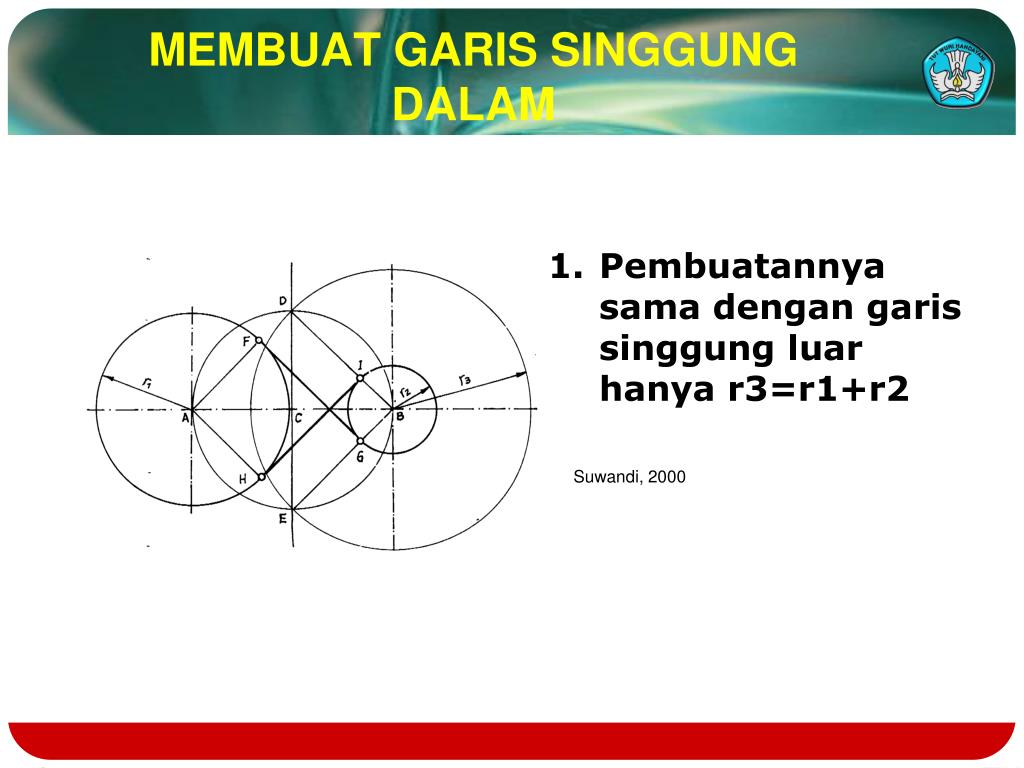

  48. Pembuatannya sama dengan garis singgung luar hanya r3=r1+r2 MEMBUAT GARIS SINGGUNG DALAM Suwandi, 2000

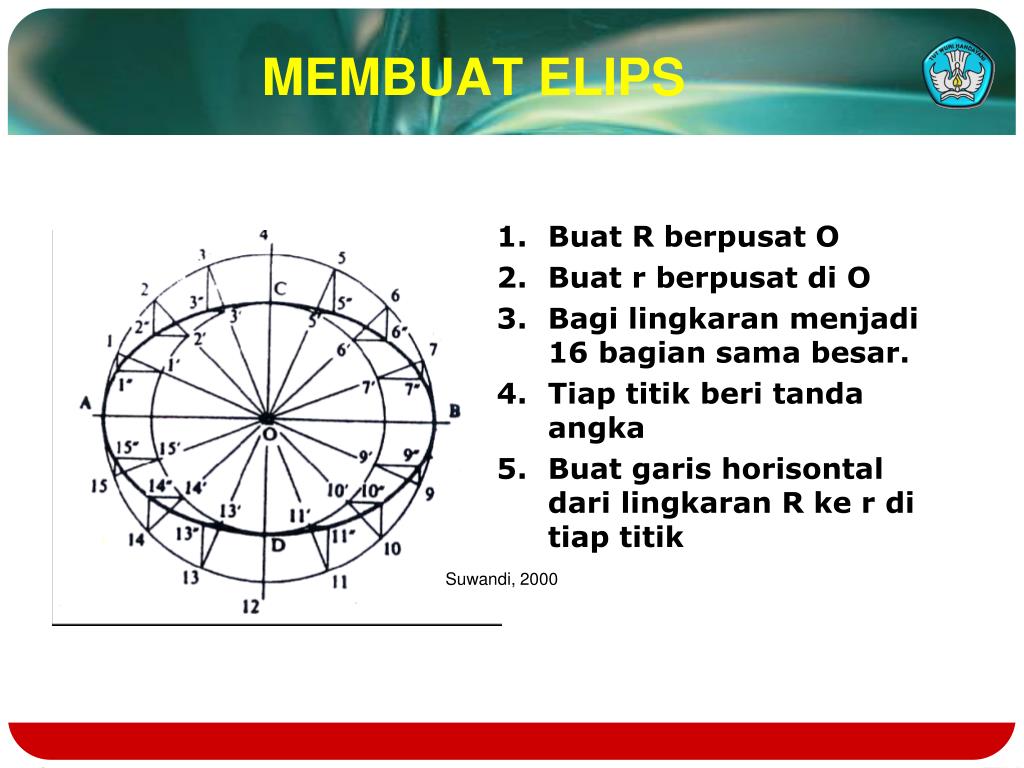

  49. Buat R berpusat O Buat r berpusat di O Bagi lingkaran menjadi 16 bagian sama besar. Tiap titik beri tanda angka Buat garis horisontal dari lingkaran R ke r di tiap titik MEMBUAT ELIPS Suwandi, 2000

  50. MEMBUAT ELIPS • Buat garis vertikal dari titik lingkaran r ke R di tiap titik • Beri tanda di perpotongannya • Hubungkan jadi elips. Suwandi, 2000
