鉄骨構造の建設手順

鉄骨構造の建設手順. ・図解「建築の構造と構法」 　建設手順：１３８ ～１３９ページ ・必携「建築資料」 　　　１０２～１０３ページ. 鉄骨造 　ラーメン構造の住宅例. 外壁： ALC 版. 住宅の概要. R 階床：デッキプレート 　　　　＋コンクリート. ２階床： ALC 床版. １階床：一般の RC 造. S 造ラーメン構造の建設手順 地業　根切り工事. 基礎の配筋. アンカーボルトと 　　　　　 　　ベースモルタル. 鉄骨造住宅の建設工程（１） 基礎の完成. 鉄骨建方　柱の建て込み. 柱の建て込み. 柱脚の仮固定. 鉄骨建方　大梁の継手.

zorita-lester
Download Presentation

鉄骨構造の建設手順

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

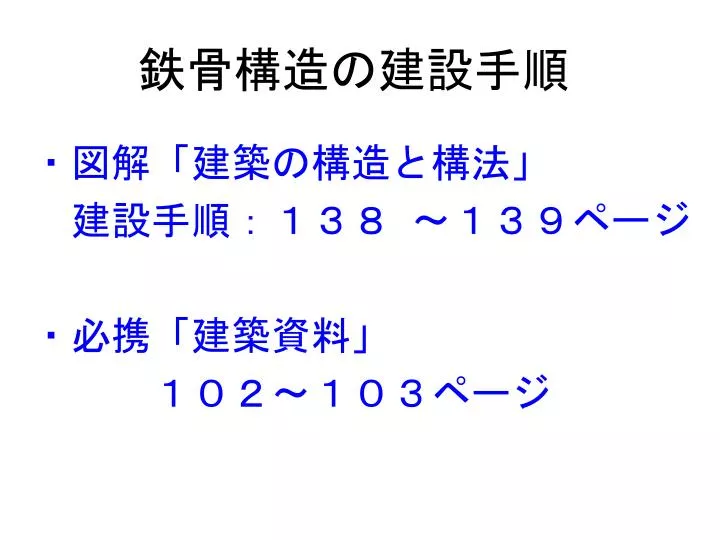

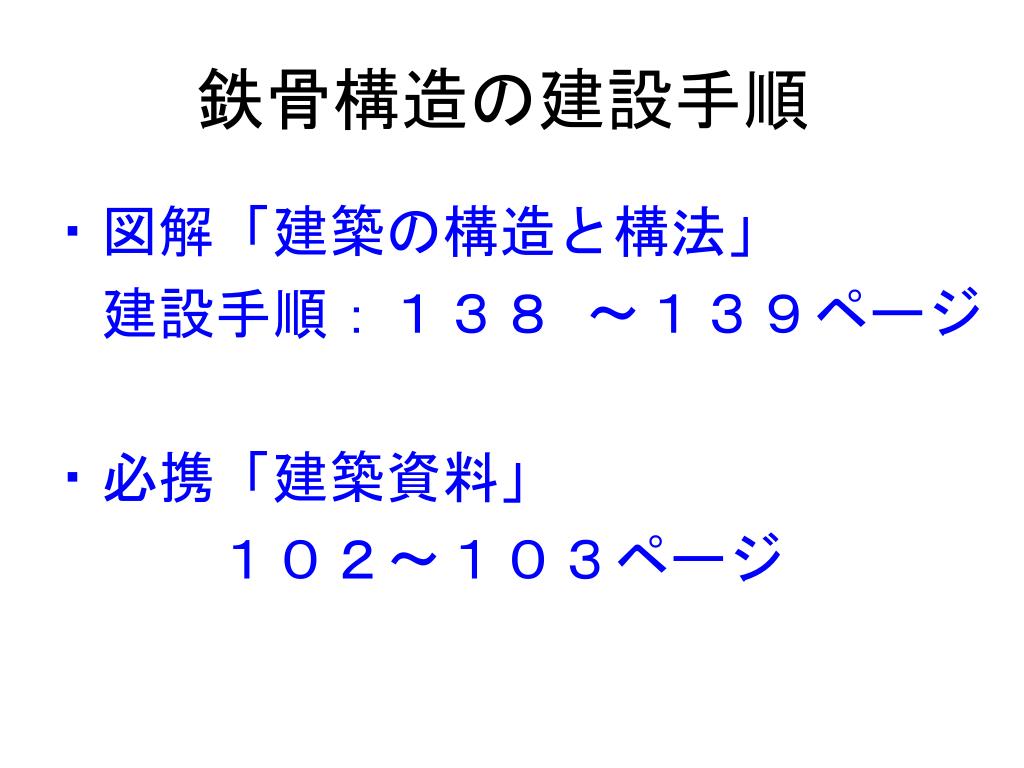

  1. 鉄骨構造の建設手順 ・図解「建築の構造と構法」 　建設手順：１３８ ～１３９ページ ・必携「建築資料」 　　　１０２～１０３ページ

  2. 鉄骨造　ラーメン構造の住宅例

  3. 外壁：ALC版 住宅の概要 R階床：デッキプレート 　　　　＋コンクリート ２階床：ALC床版 １階床：一般のRC造

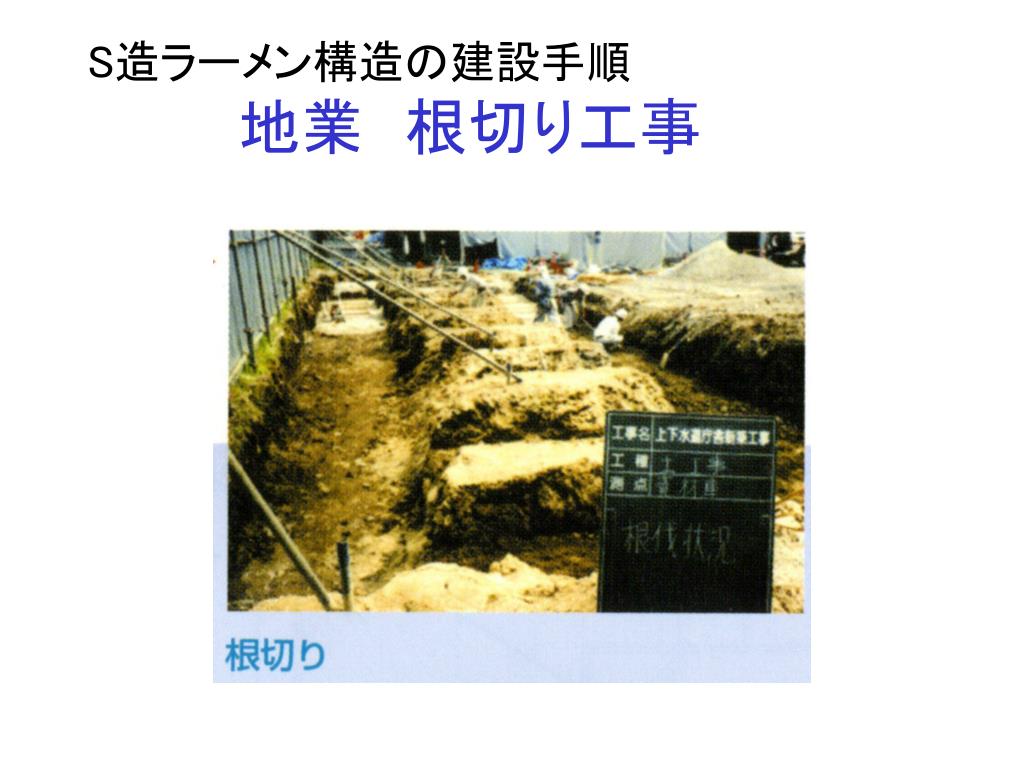

  4. S造ラーメン構造の建設手順地業　根切り工事S造ラーメン構造の建設手順地業　根切り工事

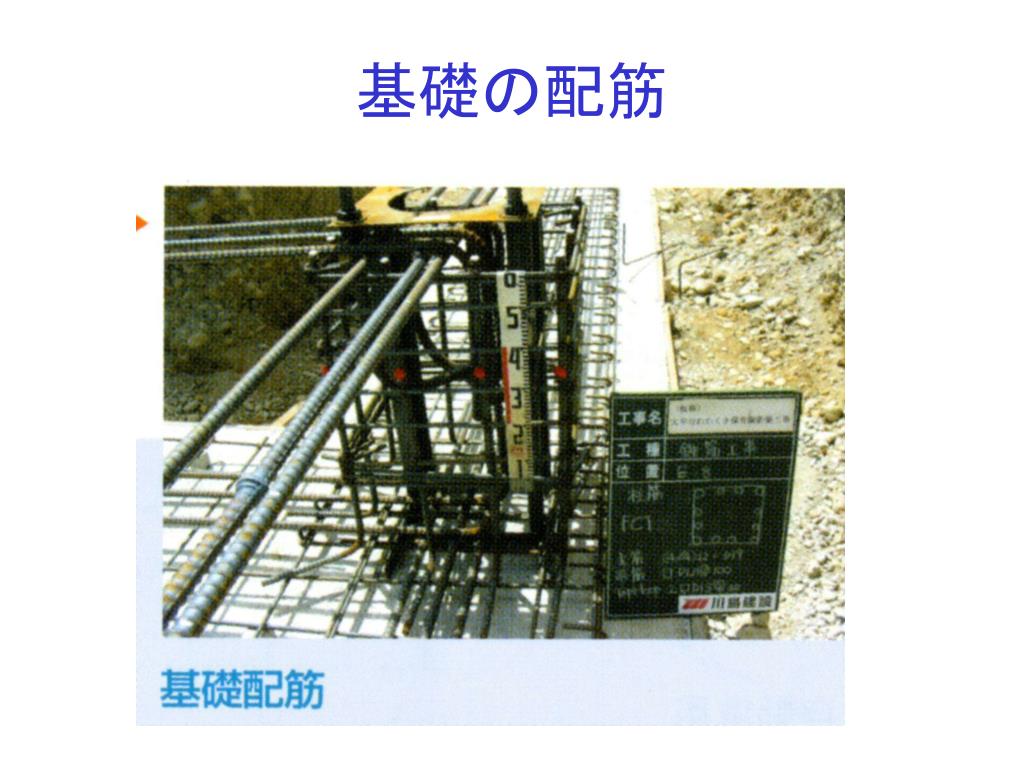

  5. 基礎の配筋

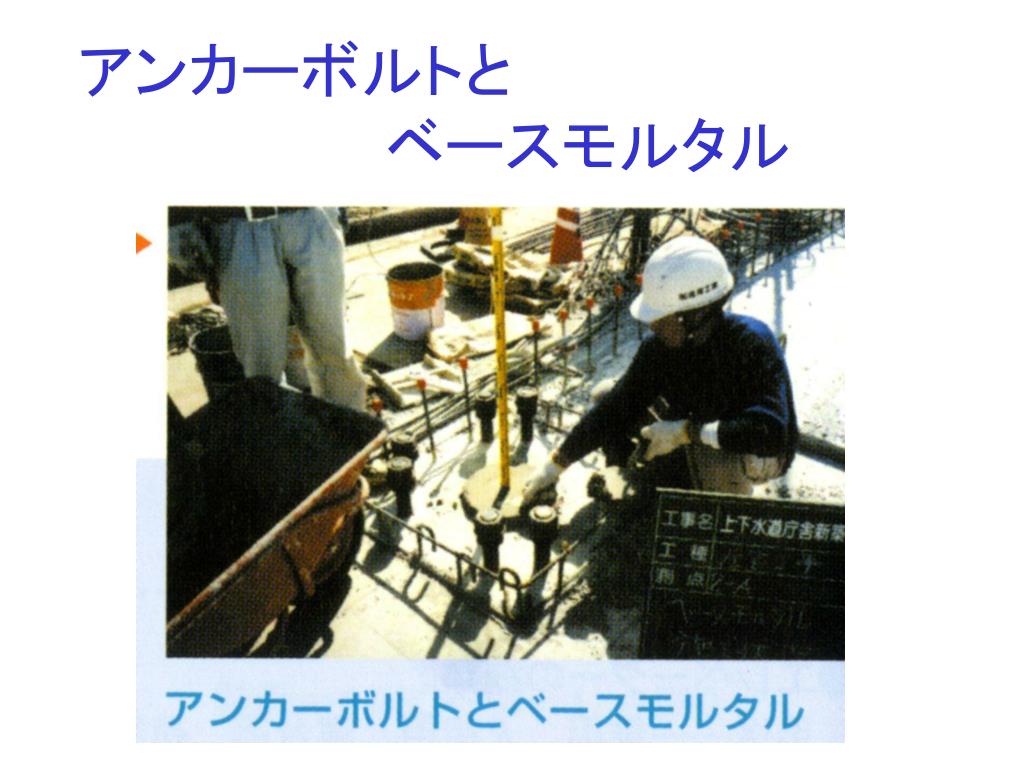

  6. アンカーボルトと　　　　　 　　ベースモルタル

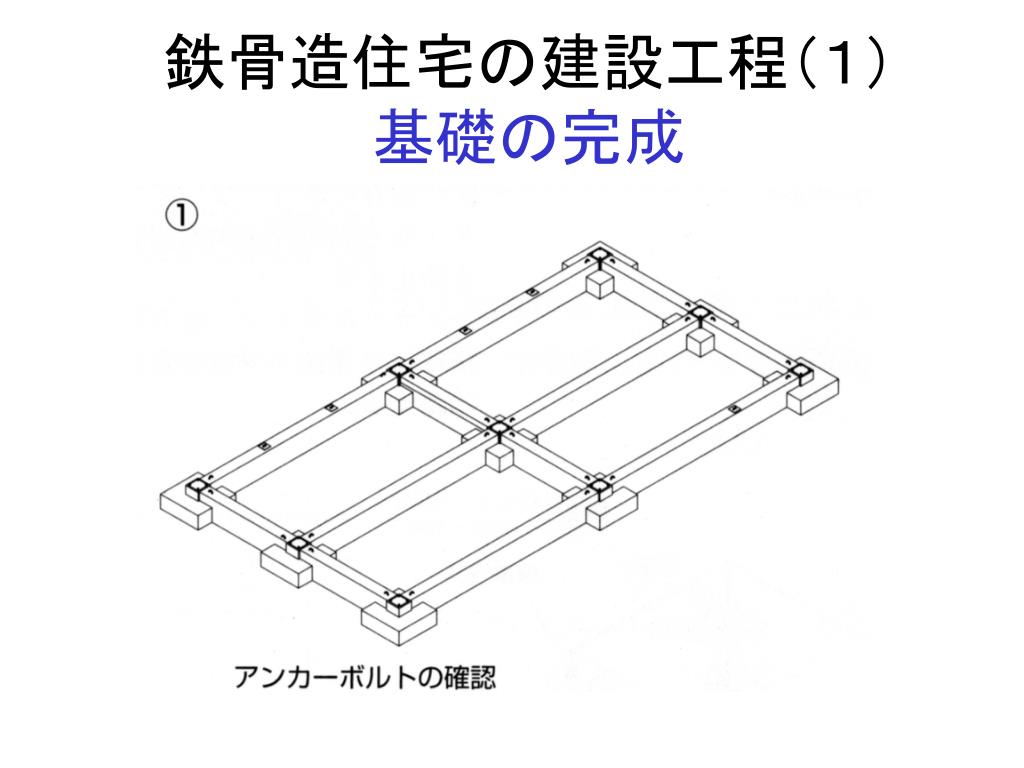

  7. 鉄骨造住宅の建設工程（１）基礎の完成

  8. 鉄骨建方　柱の建て込み

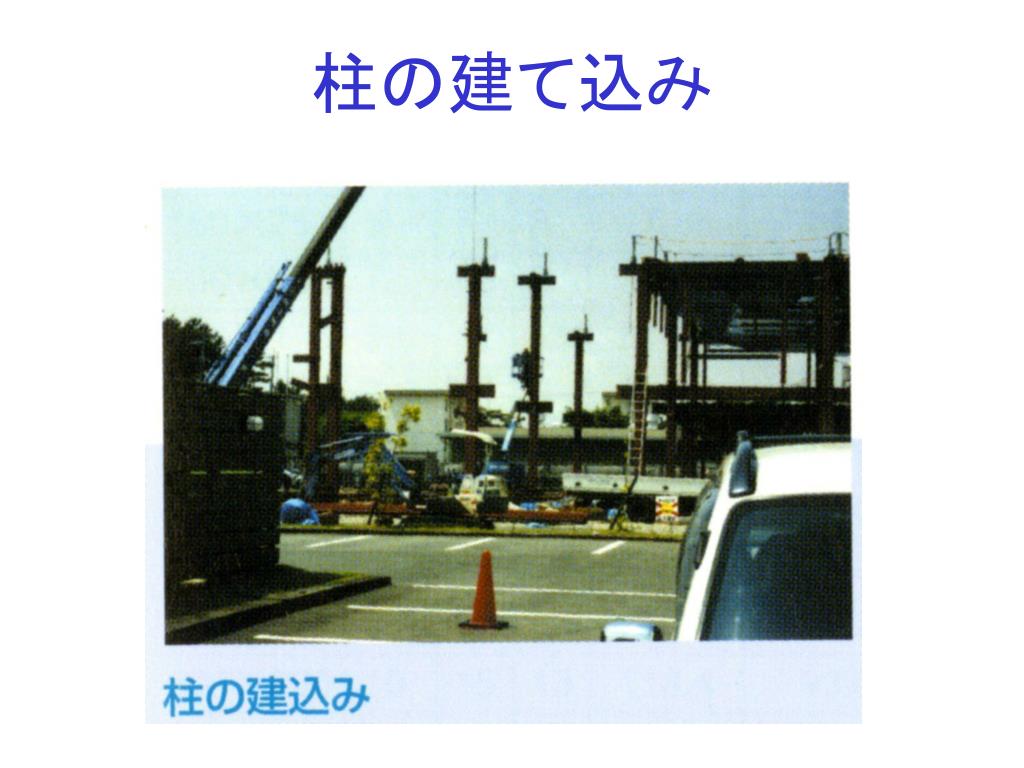

  9. 柱の建て込み

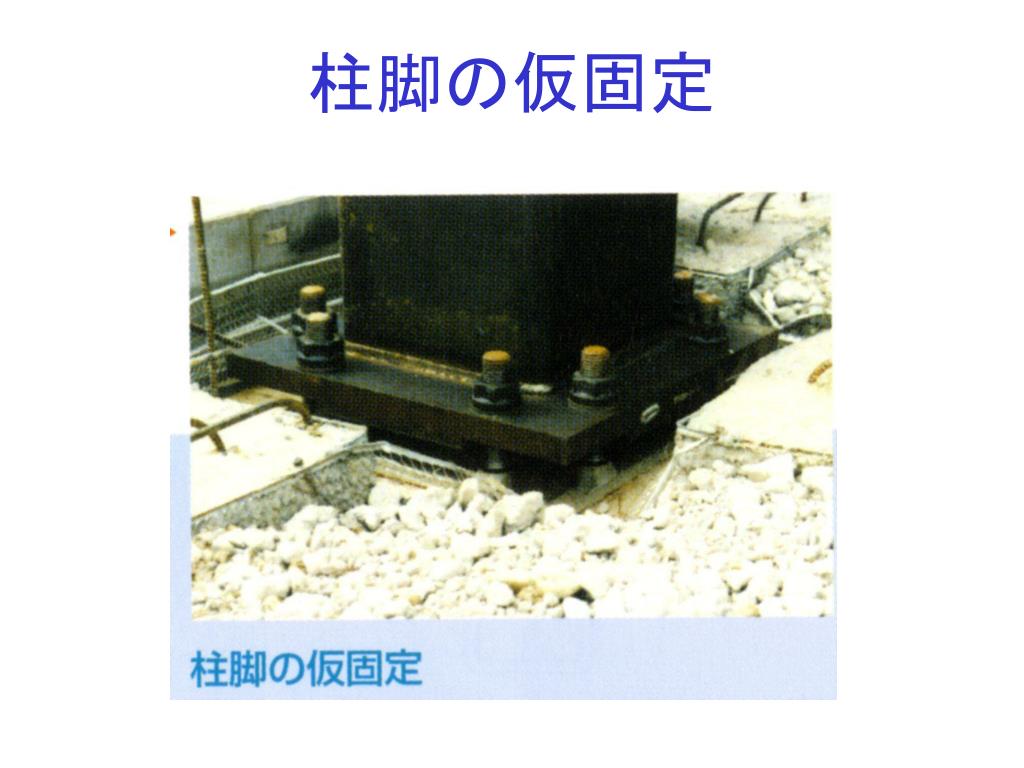

  10. 柱脚の仮固定

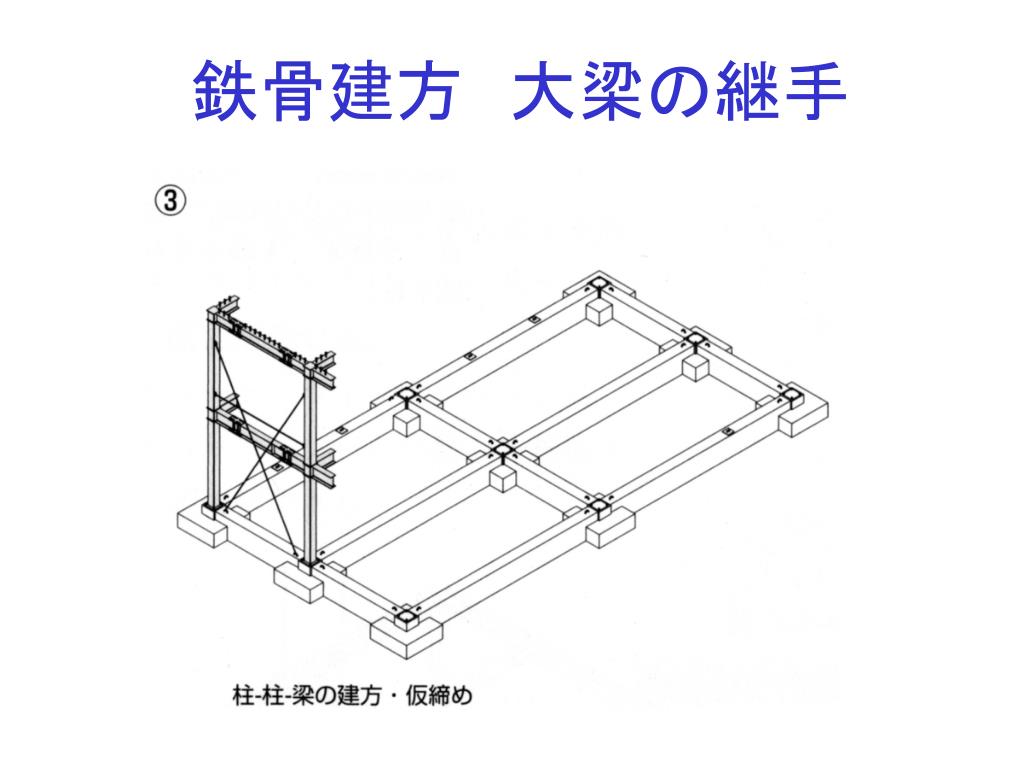

  11. 鉄骨建方　大梁の継手

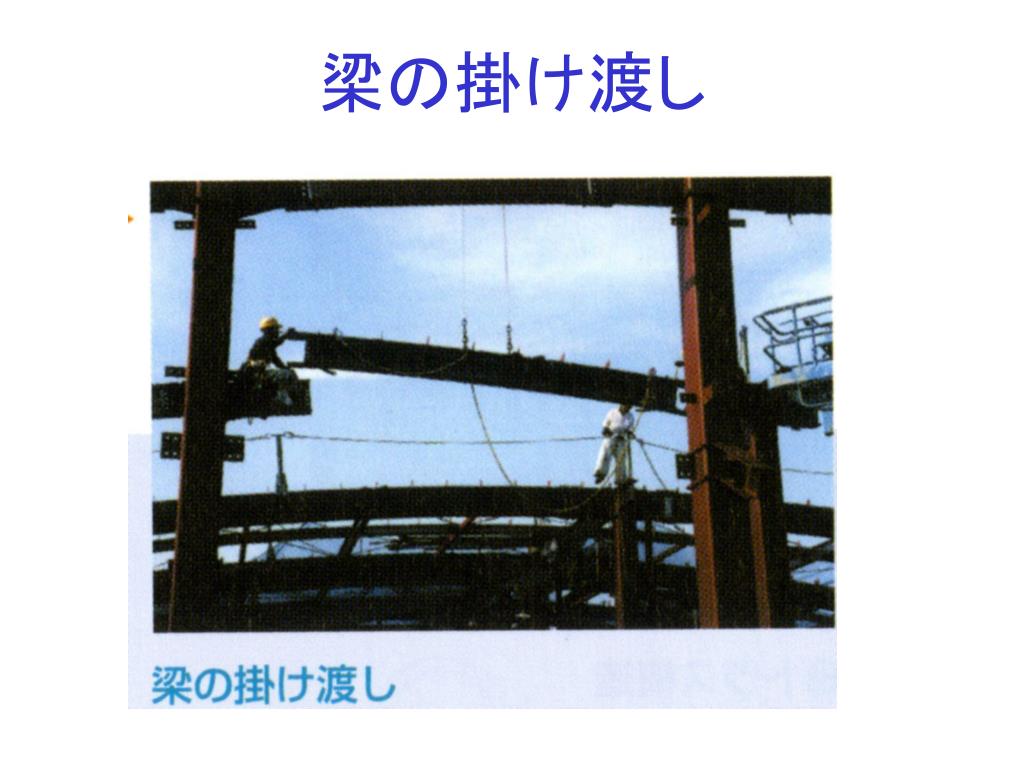

  12. 梁の掛け渡し

  13. 小梁の取り付け

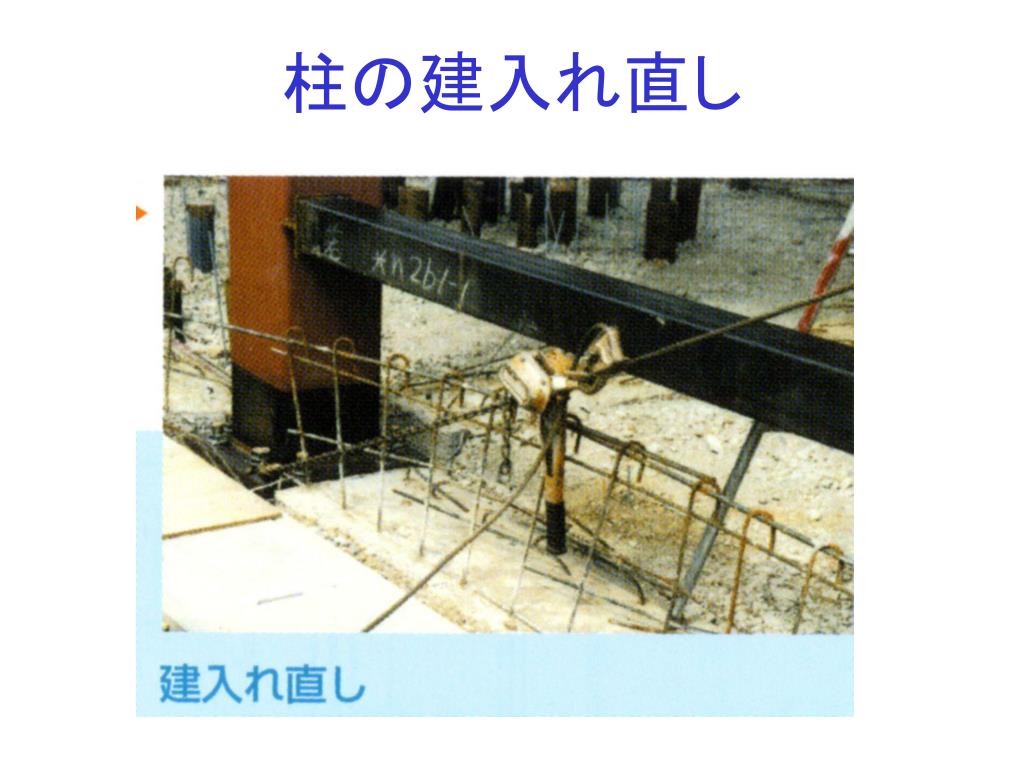

  14. 柱の建入れ直し

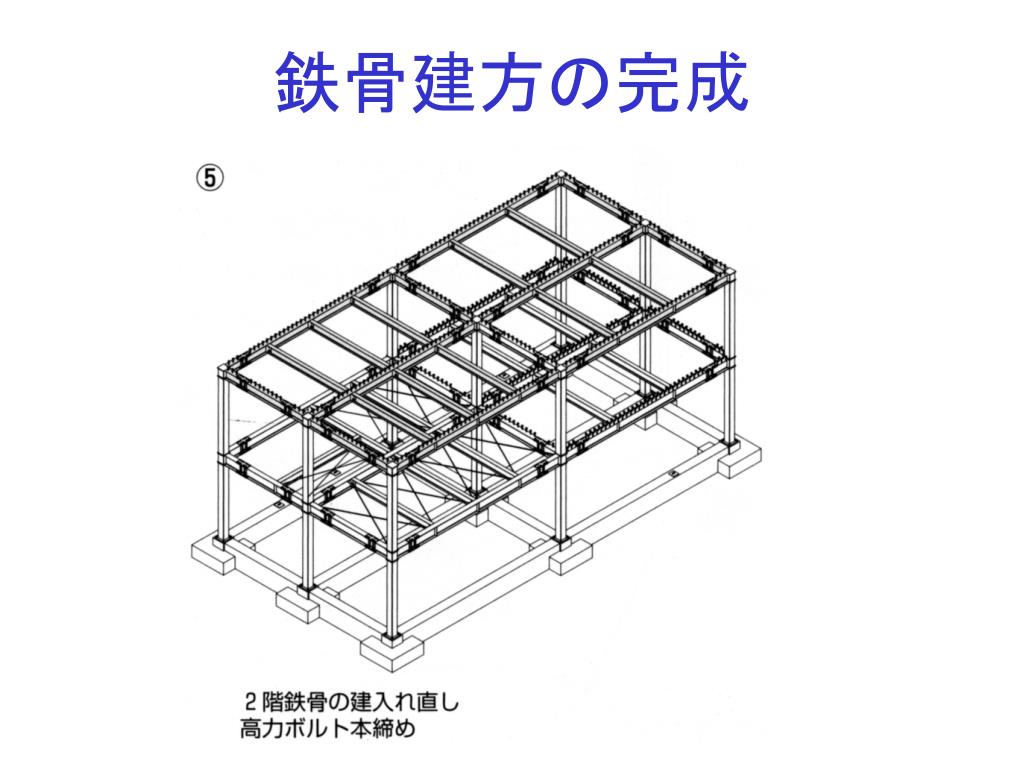

  15. 鉄骨建方の完成

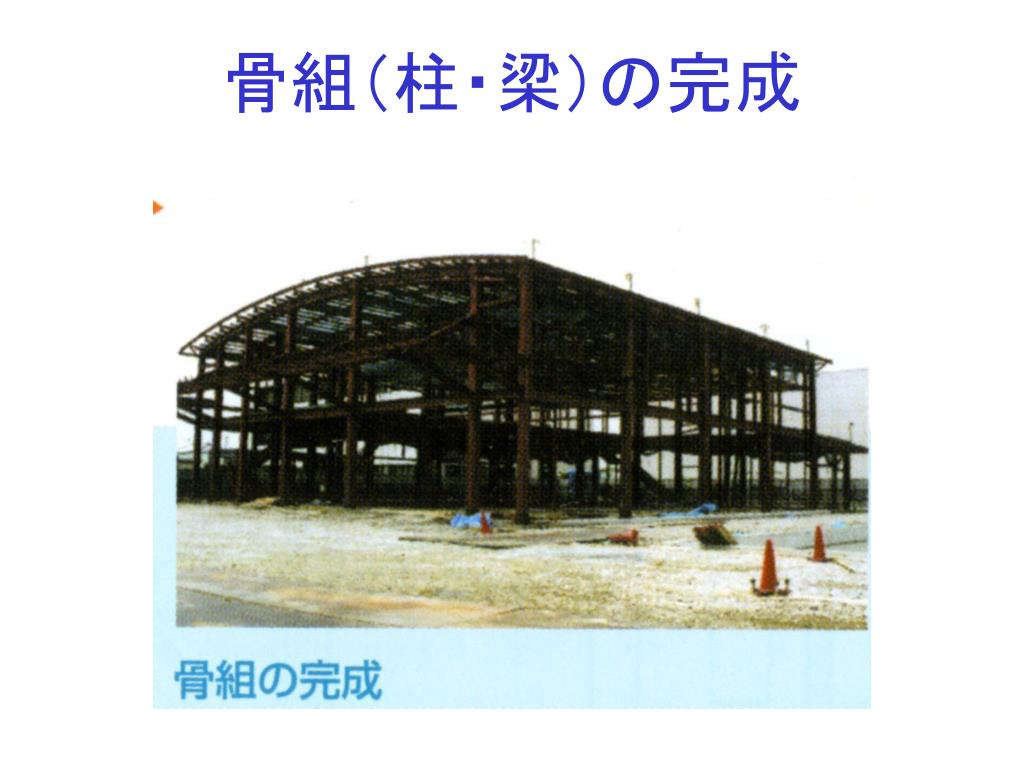

  16. 骨組（柱・梁）の完成

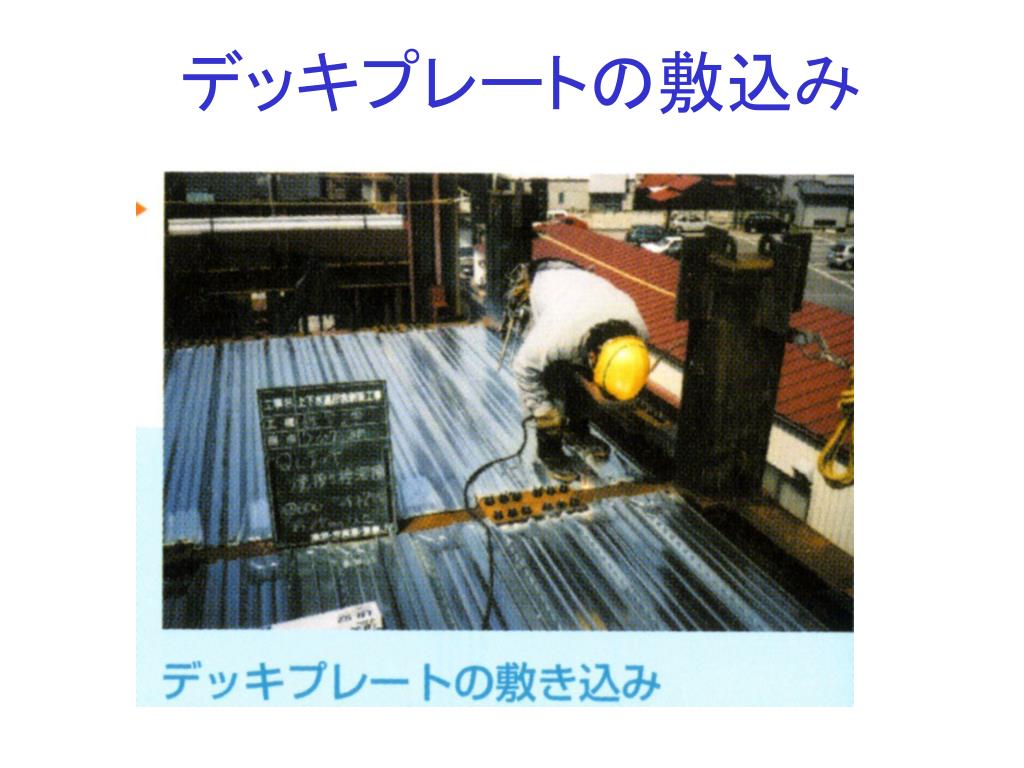

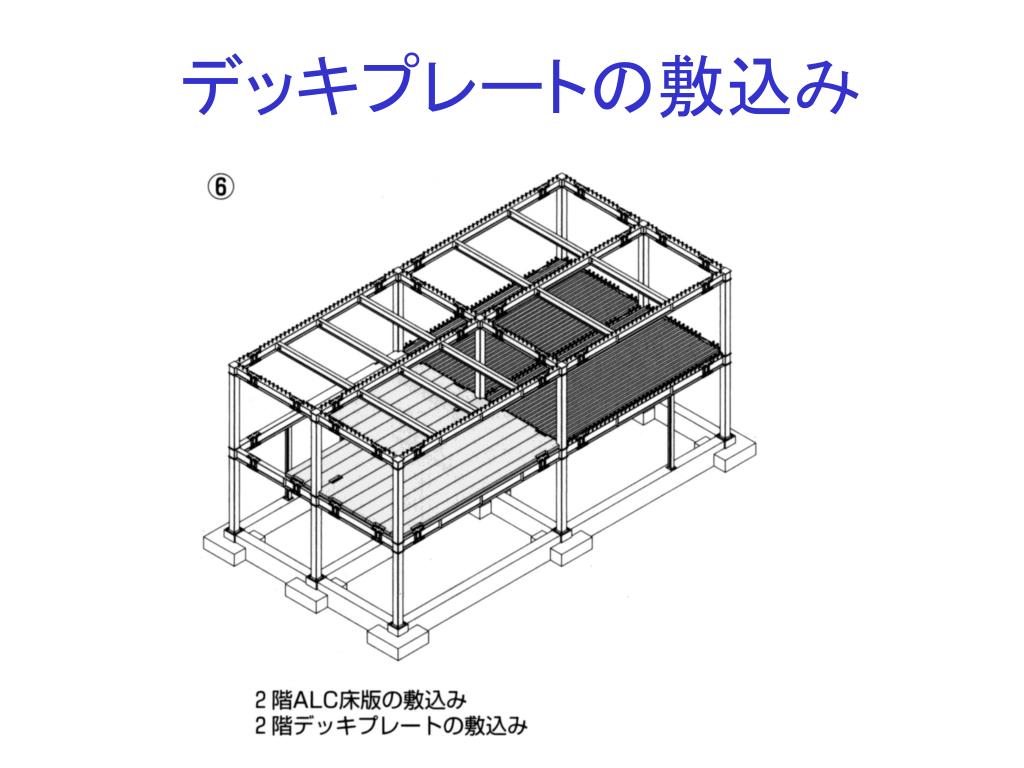

  17. デッキプレートの敷込み

  18. デッキプレートの敷込み

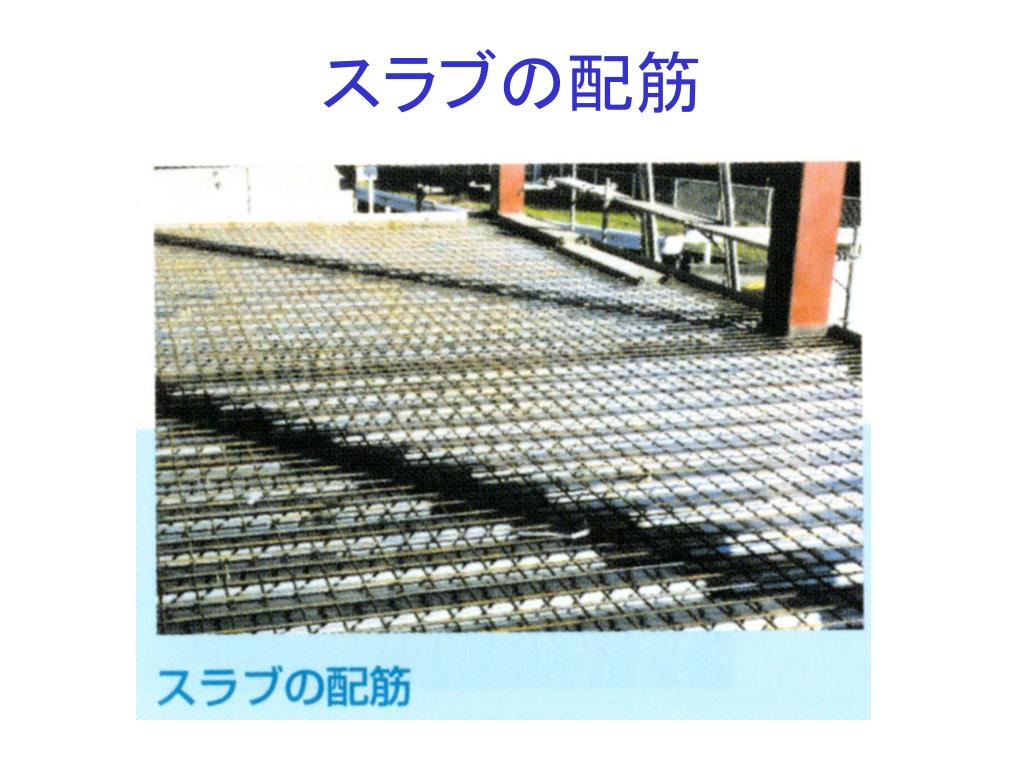

  19. スラブの配筋

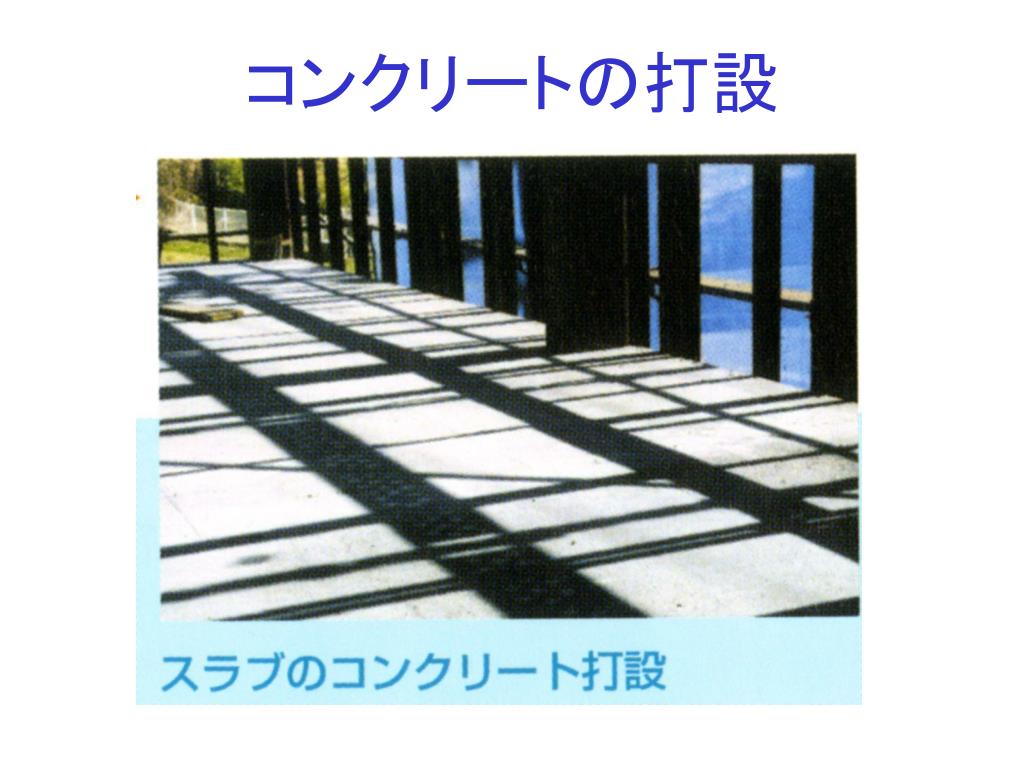

  20. コンクリートの打設

  21. コンクリートの打設

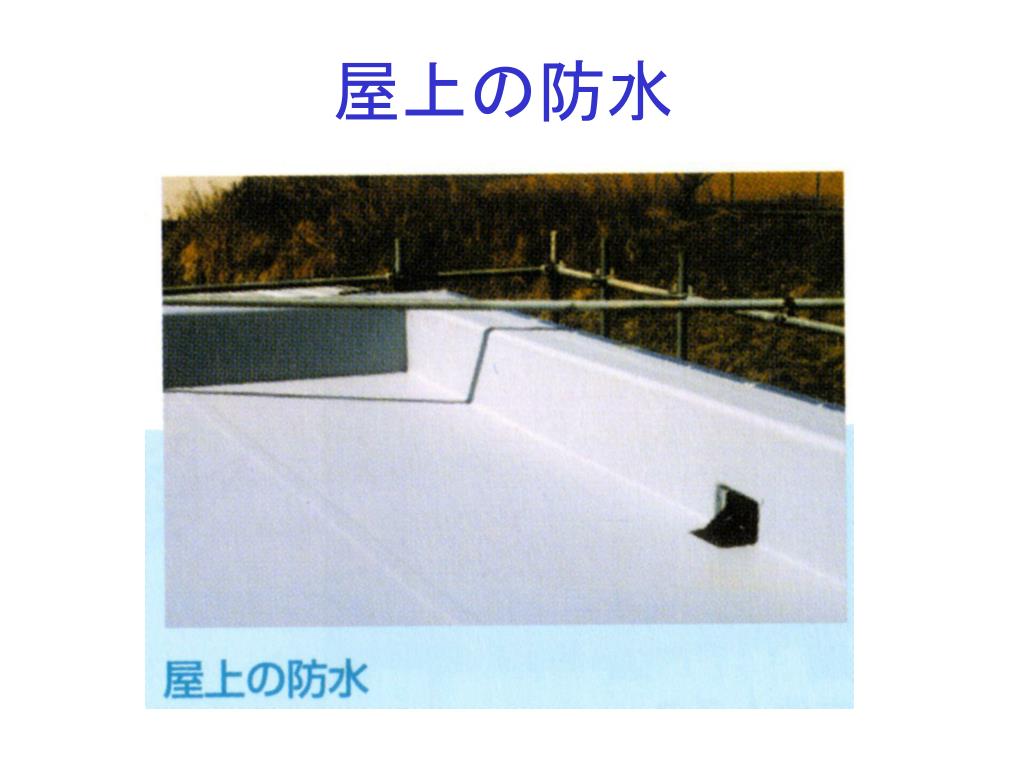

  22. 屋上の防水

  23. 梁とデッキの耐火被覆

  24. 開口部のサッシの取付け

  25. 外壁の仕上げ

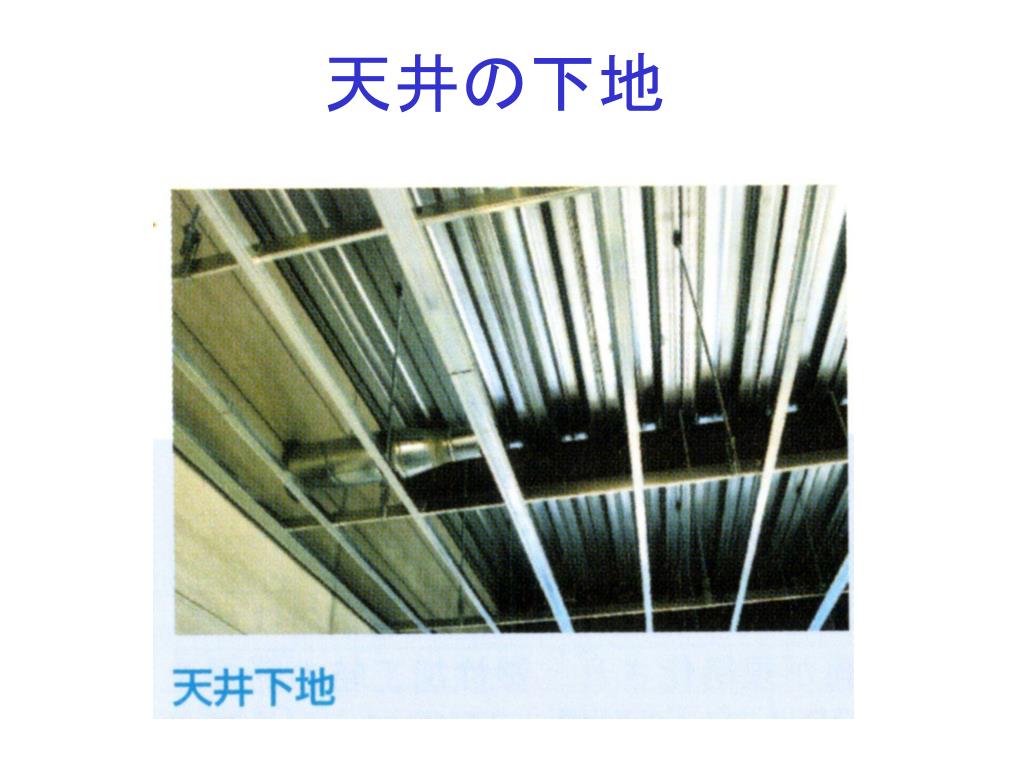

  26. 天井の下地

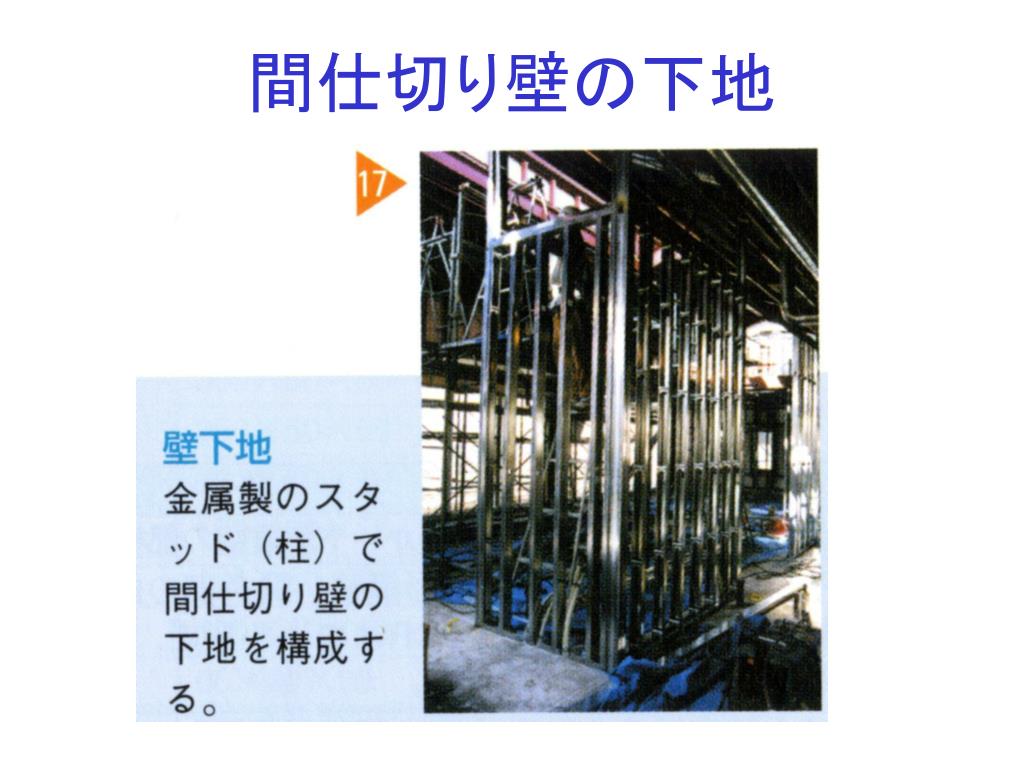

  27. 間仕切り壁の下地

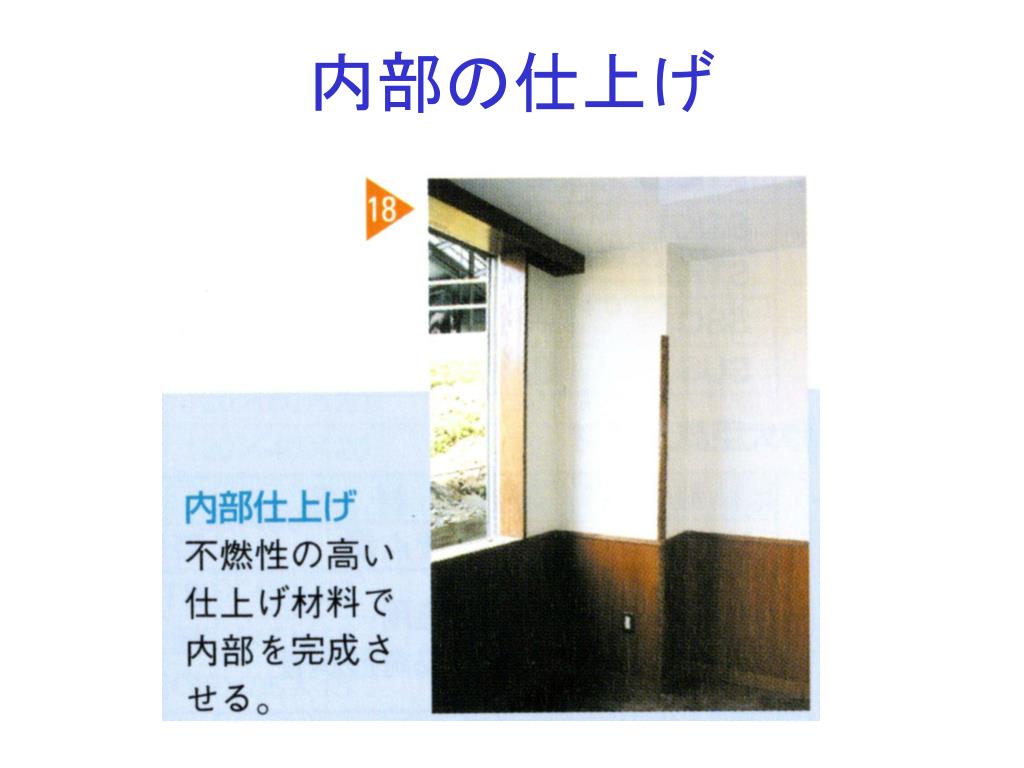

  28. 内部の仕上げ
