初识 Cisco3845 路由器

1. 初识Cisco3845路由器 传说中的集成多业务路由器2006.6.1

2. 大纲 • 一.cisco3845路由器前后面板 • 二.cisco3845路由器的模块 • 三. cisco3845路由器内部构造 • 四.拼图游戏，儿童节礼物

3. 一.cisco3845路由器前后面板 端详其前面板外貌 LED指示灯们 电源甲 电源乙

4. 前面板的LED灯们 Sys灯：系统正在启动的时候它会绿。 Act灯：有数据报文它就绿或者绿着闪烁。 SYS PWR1/2：电源状态指示。 AUX PWR1/2：ip电话电源状态指示。

5. HWIC 槽0 插满了模块的Cisco3845路由器的屁股， Console和AUX口 CF卡槽 两个固化的GE* HWIC 槽2 HWIC 槽1 HWIC 槽3 USB口 NM槽 4 NM槽 2 * NM槽 1 * NM槽 3

6. 二.cisco3845路由器的模块 • Ethernet Switching Network Modules • NM-16ESW • NM-16ESW-1GIG • NM-16ESW-PWR • NM-16ESW-PWR-1GIG • NME-16ES-1G-P • NME-X-23ES-1G-P • NME-XD-24ES-2S-P • NME-XD-48ES-2S-P • NMD-36ESW • NMD-36ESW-2GIG • NMD-36ESW-PWR • NMD-36ESW-PWR-2GIG

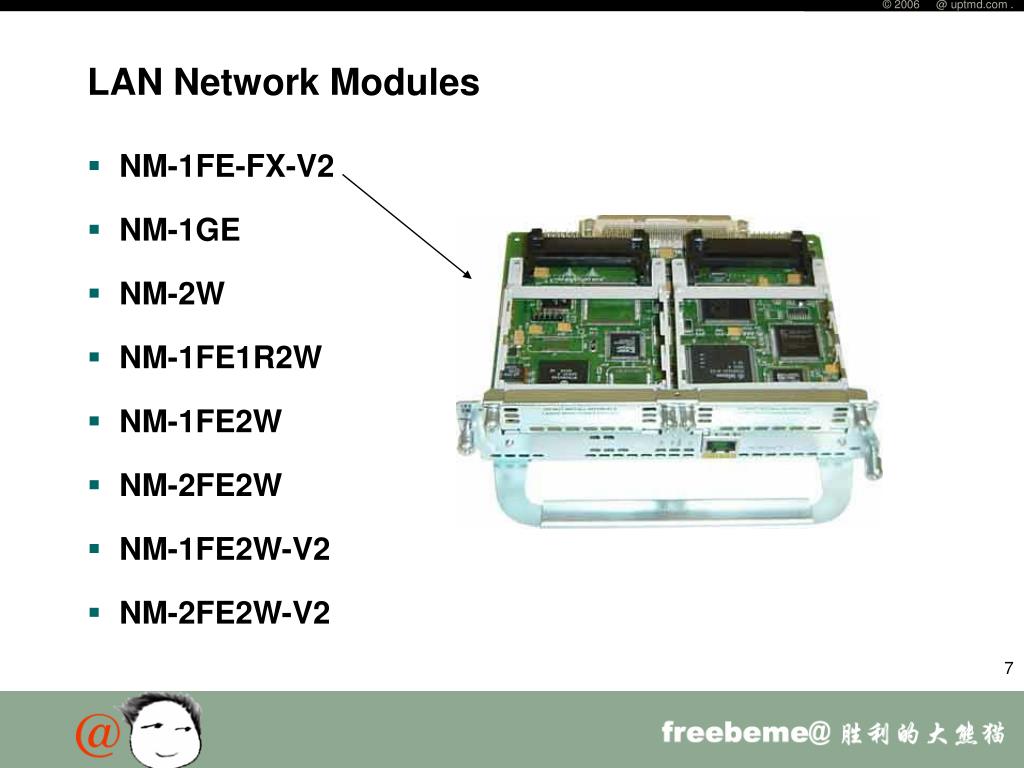

7. LAN Network Modules • NM-1FE-FX-V2 • NM-1GE • NM-2W • NM-1FE1R2W • NM-1FE2W • NM-2FE2W • NM-1FE2W-V2 • NM-2FE2W-V2

8. Serial Connectivity Network Modules • NM-1T3/E3 • NM-1HSSI • NM-4T • NM-4A/S • NM-8A/S • NM-16A/S • NM-16A • NM-32A

9. 其他模块枚举 • ATM Network Modules : • NM-1A-T3 • NM-1A-E3 • NM-4T1-IMA • NM-4E1-IMA • NM-8T1-IMA • NM-8E1-IMA • Digital Dialup and Remote-Access Network Modules: • NM-6DM • NM-12DM • NM-18DM • NM-24DM • NM-30DM • Analog Dialup and Remote-Access Network Modules: • NM-8AM-V2 • NM-16AM-V2

10. 其他模块枚举 • Analog and ISDN Basic Rate Voice Network Modules and Accessories: • NM-HD-1V • NM-HD-2V • NM-HD-2VE • NM-HDA-4FXS • EM-HDA-8FXS • EM-HDA-4FXO • EVM-HD-8FXS/DID • EM-HDA-3FXS/4FXO • EM-HDA-6FXO • EM-4BRI-NT/TE

11. 其他模块枚举 • High-Density Voice Network Modules and Accessories: • NM-HDV2 • NM-HDV2-1T1/E1 • NM-HDV2-2T1/E1 • NM-HDV-1T1-12 • NM-HDV-1T1-24 • NM-HDV-1T1-24E • NM-HDV-2T1-48 • NM-HDV-1E1-12 • NM-HDV-1E1-30 • NM-HDV-1E1-30E • NM-HDV-2E1-60 • NM-HDV-1J1-30 • NM-HDV-1J1-30E • NM-HDV-FARM-C36 • NM-HDV-FARM-C54 • NM-HDV-FARM-C90 Wireless: NM-AIR-WLC6-K9 •HWIC-AP-G-A •HWIC-AP-G-E •HWIC-AP-G-J •HWIC-AP-AG-A •HWIC-AP-AG-E •HWIC-AP-AG-J

12. 看看几种sfp模块 GLC-LH-SM GLC-SX-MM Cisco glc lh sm

13. 三. cisco3845路由器内部构造 AIM PVDM 0-3 MEMORY 0&1 风扇电源口

14. 抽出主板，开盖儿。

15. 四.拼图游戏，儿童节礼物
