  1. XML文書の構造を利用した品質評価手法の提案と実現XML文書の構造を利用した品質評価手法の提案と実現 金京煥 井上研究室 修士論文発表会

  2. 背景 • インターネットが発展→電子文書 • W３Cで提案されたXMLが注目される • 様々な用途に利用される 例）要求仕様書,ソフトウェアデザイン仕様書など • ユーザがDTDを定義 　　　　用途に応じて様々な文書のフォーマットを　　 生成 修士論文発表会

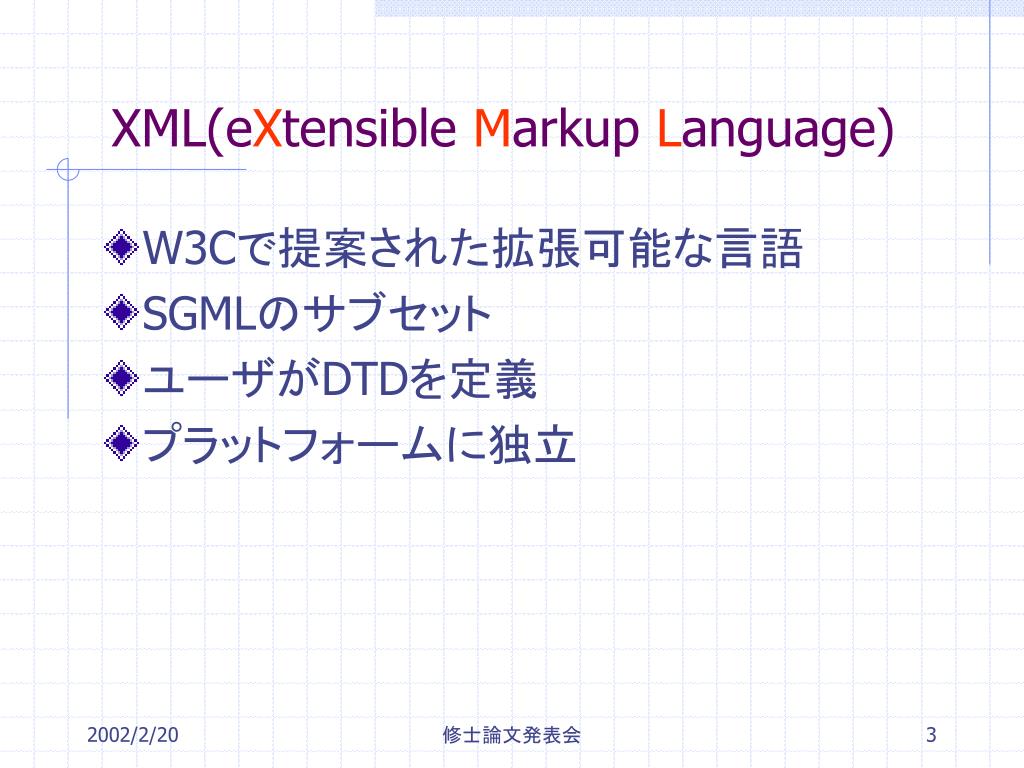

  3. XML(eXtensible Markup Language) • W3Cで提案された拡張可能な言語 • SGMLのサブセット • ユーザがDTDを定義 • プラットフォームに独立 修士論文発表会

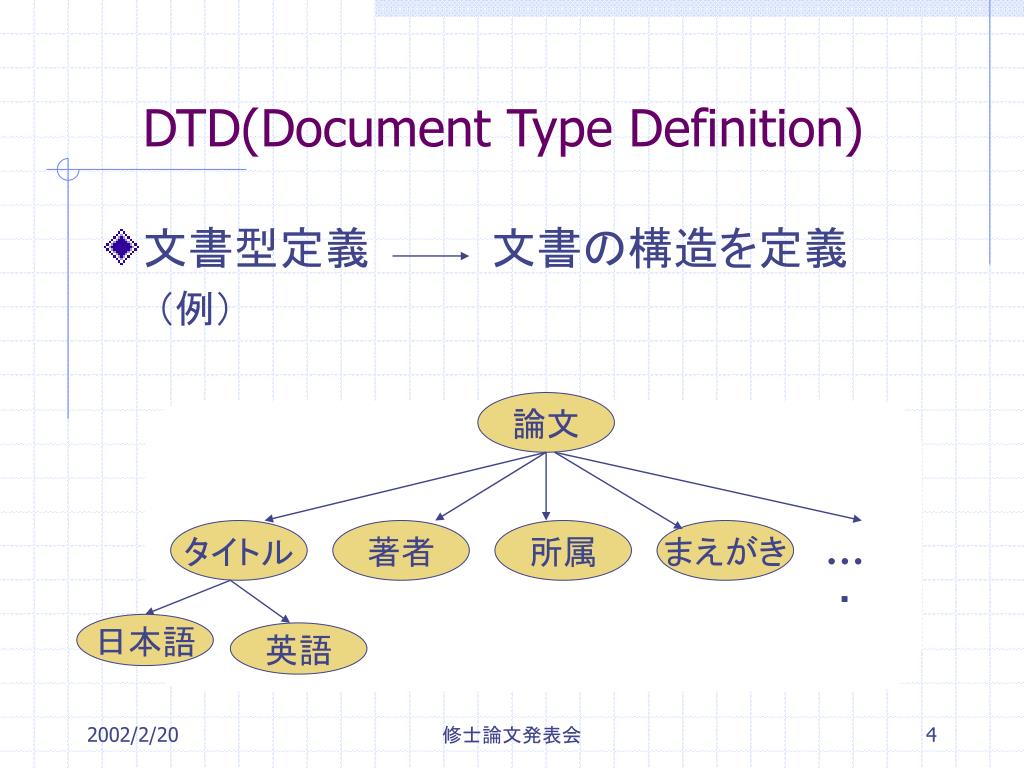

  4. 論文 タイトル 著者 所属 まえがき …･ 日本語 英語 DTD(Document Type Definition) • 文書型定義　　　　文書の構造を定義 （例） <!ELEMENT 論文　(タイトル，著者，所属，まえがき，…)> <!ELEMENT タイトル (日本語｜英語)> <!ELEMENT 著者　(#PCDATA)> <!ELEMENT まえがき　(#PCDATA)> 修士論文発表会

  5. <?xml version=“1.0”?> XML宣言 <!ELEMENT 論文　(タイトル，著者，所属，まえがき，…)> <!ELEMENT タイトル (#PCDATA)> <!ELEMENT 著者　(#PCDATA)> <!ELEMENT まえがき　(#PCDATA)> DTD インスタンス <論文> <タイトル> XML</タイトル> <著者> KIM </著者> <まえがき>。。。。。。</まえがき> </論文> XML文書の構造 • XMLの文書 修士論文発表会

  6. XML文書の評価 • XMLで記述された文書に対して読みやすさ，や再利用しやすさなどを定量的に評価 • 品質が劣る文書を検出して改善を行う • しかし、XML文書にはDTDがたくさん存在するため、そのまま評価することが困難 修士論文発表会

  7. DTD3 3-a 問題点 • ある評価基準を評価する場合 • DTDで定義されるタグの集合は異なるため，それぞれの文書のDTDに対応する形で評価基準を適用 • 多様なDTDが存在するので，そのままでは新しい評価基準を使うためにはDTDの数だけ評価基準の適用を行わなければならない DTD2 DTD1 2-a 1-a 1-b 基準1 基準2 修士論文発表会

  8. 研究の目的 品質評価することができる共通の枠組みが必要 • XML文書をDTD定義に基づいて評価するための手法を提案 • 多様な文書および評価基準に対応する • XML文書モデルより評価用のデータ構造を導出 修士論文発表会

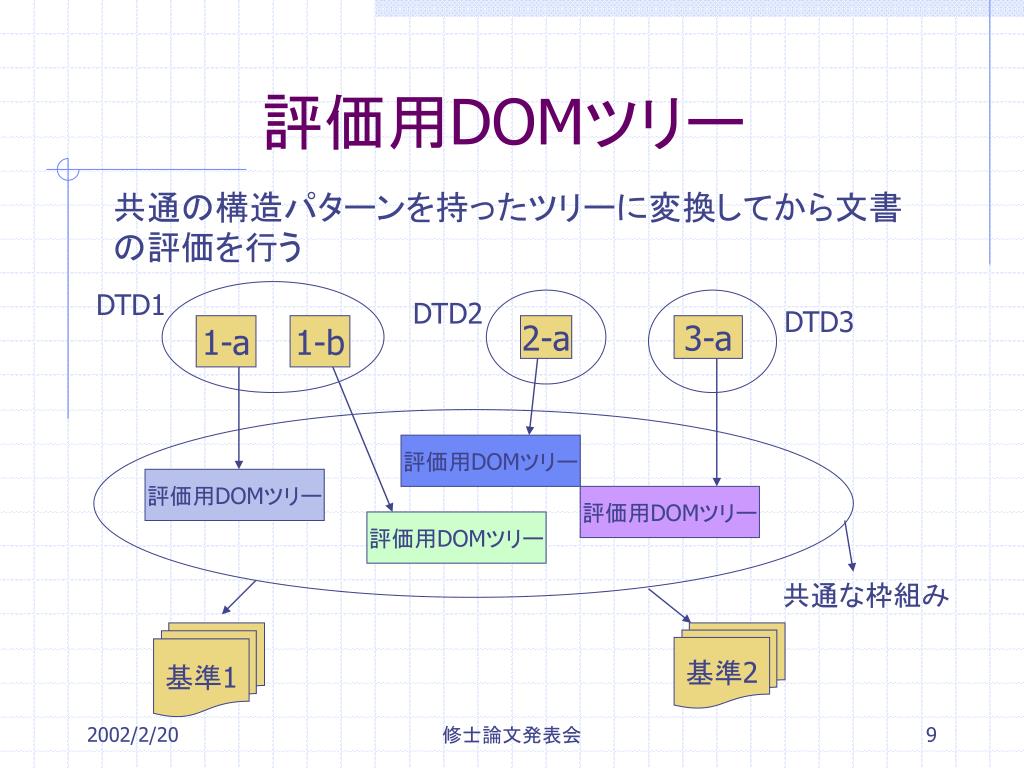

  9. 評価用DOMツリー 共通の構造パターンを持ったツリーに変換してから文書の評価を行う DTD1 DTD2 DTD3 1-a 1-b 2-a 3-a 評価用DOMツリー 評価用DOMツリー 評価用DOMツリー 評価用DOMツリー 共通な枠組み 基準1 基準2 修士論文発表会

  10. 評価用DOMツリーの目的 • 品質を評価しやすくするために導入 • 文書構造を元にしてモデルに変換 • 評価用DOMツリーが必要な理由 • XML文書はユーザがDTDを定義 • 評価目的によって，着目するDOMツリーの構成要素が異なる あらゆるXML文書をそのままの形で一律に評価することは難しい 評価したい目的に応じてDOM変換ルールを用いる 修士論文発表会

  11. 評価用DOMツリー作成 • DOMツリーを評価基準と連携したDOM変換ルールを用いて評価用DOMツリーに変換 DOM変換 DOM変換ルール DOMツリー 評価用DOMツリー 修士論文発表会

  12. DOM変換ルール • 評価対象となるXML文書を評価用DOMツリーに変換 • モジュールと構造リンクを用いて変換ルールを記述する • モジュール：評価を行なう際の基本単位であり，DOMツリー上で１つ以上の要素の集合．ユーザに一度に提供して理解できる情報量 • 構造リンク：モジュール間の関係を表す 文字例サイズ，行数を入力：モジュール指定 修士論文発表会

  13. DOM変換ルールの例(1/2) • 親子関係において，子供となる内容モデルがテキストなら，その要素をモジュールとみなす ルート ルート A B A B テキスト テキスト 修士論文発表会

  14. ルート ルート B A C D テキスト A B テキスト テキスト DOM変換ルールの例(2/2) • サイズが1画面以下ならモジュールを1つのモジュールと統合→兄弟の親がモジュール 修士論文発表会

  15. 評価用DOMツリーの構造評価 • 評価用DOMツリーの構造評価 • あらかじめ定めた評価目的に応じた基準に基づき，評価用DOMツリーの評価を行う 値 評価 評価基準 （評価用DOMツリー） 修士論文発表会

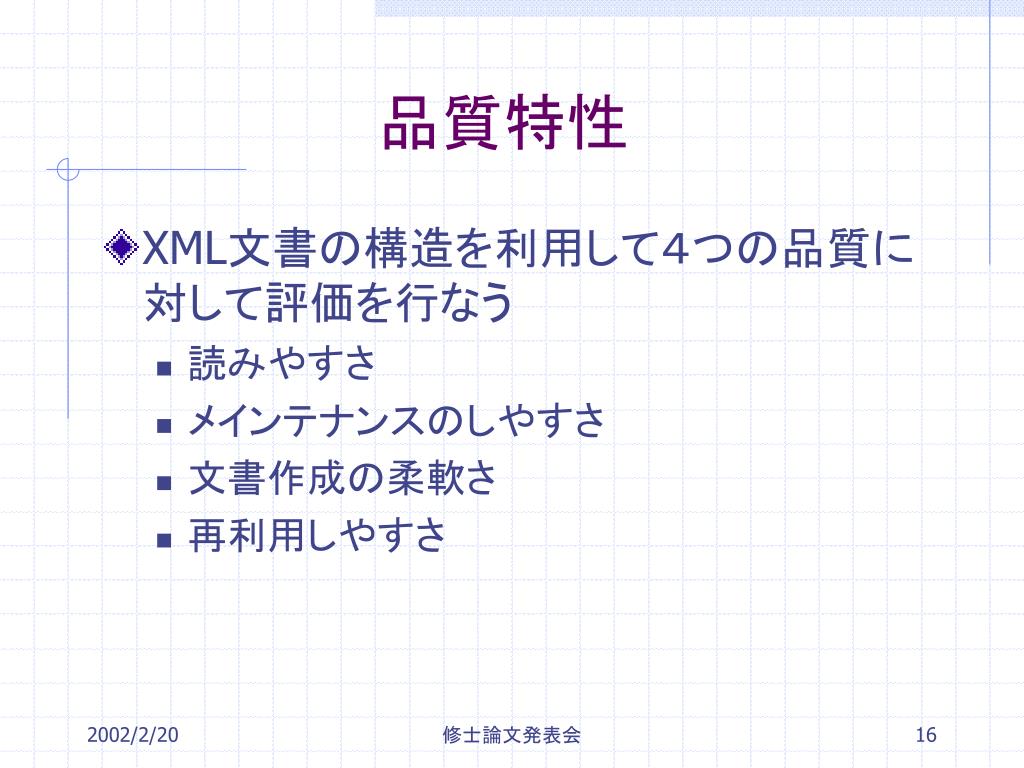

  16. 品質特性 • XML文書の構造を利用して４つの品質に対して評価を行なう • 読みやすさ • メインテナンスのしやすさ • 文書作成の柔軟さ • 再利用しやすさ 修士論文発表会

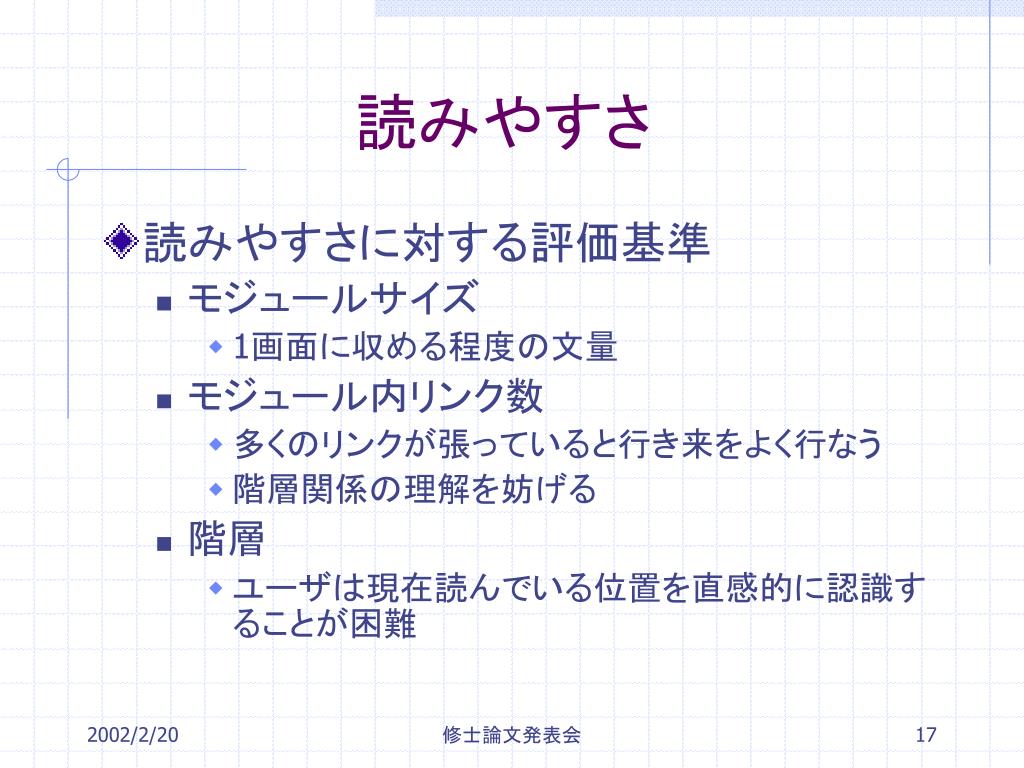

  17. 読みやすさ • 読みやすさに対する評価基準 • モジュールサイズ • 1画面に収める程度の文量 • モジュール内リンク数 • 多くのリンクが張っていると行き来をよく行なう • 階層関係の理解を妨げる • 階層 • ユーザは現在読んでいる位置を直感的に認識することが困難 修士論文発表会

  18. 文書作成の柔軟さ • 文書作成の柔軟さに対する評価基準 • エンティティ • 文書の量が多い場合，複数ファイルに分割 • 1ファイルに１モジュール • 文書作成の分担 修士論文発表会

  19. メインテナンスのしやすさ • メインテナンスのしやすさに対する評価基準 • 階層 • 入れ子が存在するので，階層が深い場合テストや変更が非常に難しい • モジュール内のリンク数 • 多くのリンクが張っていると変更時モジュール内のリンクまでテストが必要 • エンティティ • 要素宣言型の内容モデルなどに頻繁に同じ宣言パターンが現れる 修士論文発表会

  20. 再利用しやすさ • 再利用しやすさに対する評価基準 • DTD • 既存のDTDを再利用する：開発コストを削減 • よいDTDは修正することなしに長期間使用 • よいDTDとはすでに広く使われているDTD • エンティティ • 同じ処理を繰り返しコーディングするよりも，1つにまとめてサブルーチンとして処理 修士論文発表会

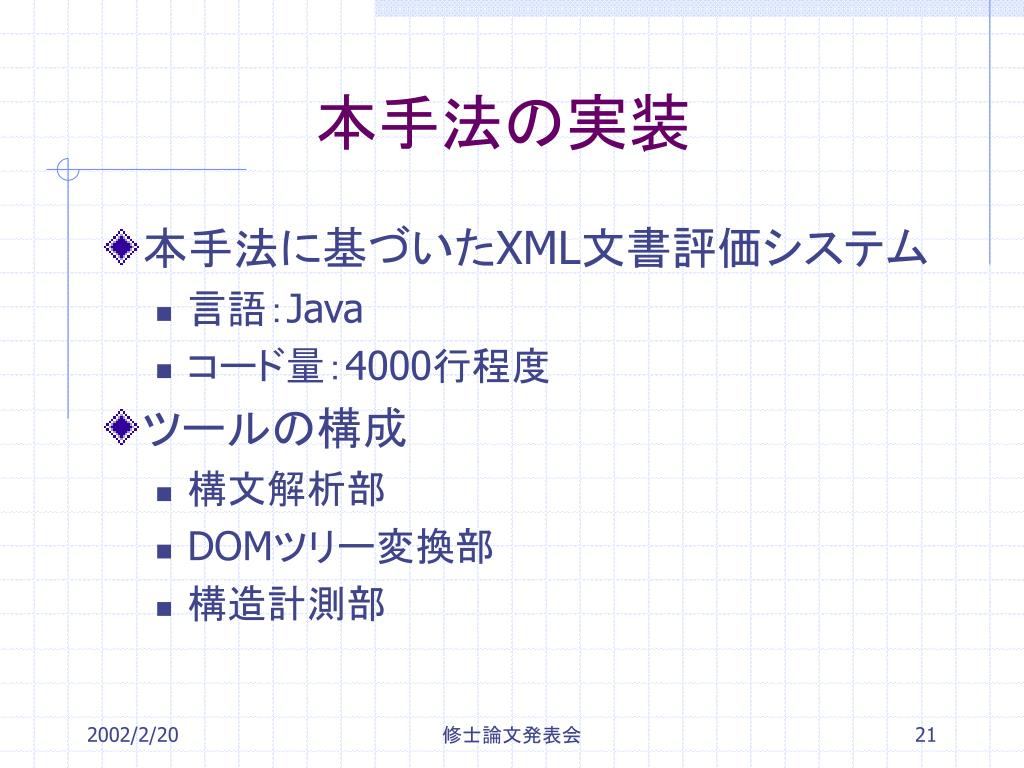

  21. 本手法の実装 • 本手法に基づいたXML文書評価システム • 言語：Java • コード量：4000行程度 • ツールの構成 • 構文解析部 • DOMツリー変換部 • 構造計測部 修士論文発表会

  22. システム構成 (XML文書) （DOMツリー） 構文解析部 DTD DOMツリー変換部 変換ルール 評価基準 構造計測部 （評価用DOMツリー） 値 修士論文発表会

  23. 構文解析部(1/2) • XML文書構文解析部を選択して，XML文書を入力 修士論文発表会

  24. 構造解析部(2/2) • 評価対象となるXML文書の情報やDOMツリーが出力 修士論文発表会

  25. DOMツリー変換部 • 出力ファイル名，モジュールサイズ，文書形式，行数，階層を入力 モジュールサイズ，行数，階層→アンケート 修士論文発表会

  26. 構造計測部 • 計測結果 修士論文発表会

  27. 評価実験 • 評価対象 • 評価用データ：論文，スライド，マニュアル • 論文：ICSE（2000），ICSR（1998），全国大会 • ３つに対して実験 • スライド:学生が作成（4人）　平均：17ページ • 4つに対して実験 • マニュアル：学生（5人），Web • 11個に対して実験　 修士論文発表会

  28. 実験結果(1/3) • 論文 • ･1画面で一覧できないモジュールを多数検出 • 1画面に収める程度の文量に分ける 内容のまとまりを確認しやすくなり， モジュール単位で読むことが可能 修士論文発表会

  29. 実験結果(2/3) • スライド • モジュールサイズや行数において異常値を検出 1画面に収める程度の文量に分けて計測 ユーザはモジュール単位で読むことが可能 修士論文発表会

  30. 実験結果(3/3) • マニュアル • 異常な特徴を示したモジュールは得られなかった • マニュアルのサイズが小さい 修士論文発表会

  31. まとめと今後の課題 • XML文書をDTD定義に基づいて評価するための手法を提案した • 本手法に基づく評価ツールを実装して3種類のXML文書に対して評価を行った • 多様な形式の文書を収集して評価を行う • 大量の文書を収集して評価を行う 品質特性を確認 修士論文発表会

  32. 修士論文発表会

  33. 参照 • 評価用DOMツリーに変換しないといけないか？いいえ ･XMLはユーザがDTDを定義→様々なDOMツリーが生成 ･評価目的によって，着目するDOMツリーの構成要素が異なる どこからどこまでがモジュールか機械は分からない：　　　　　　　ユーザがモジュールを指定 そのままの形で一律に評価しにくい 共通の構造パターンを持った評価用DOM ツリーに変換 修士論文発表会

  34. HTMLはすでにタグが決定されているので，共通のパターン　構造を持つHTMLはすでにタグが決定されているので，共通のパターン　構造を持つ 参照 （例）　　HTMLの場合 Hタグをモジュールと みなす <h1> XMLとは＜/h1> <P>XML。。。。＜/p> <P>。。。。。。</p> 修士論文発表会

  35. XML文書のスライド 修士論文発表会

  36. ICSE • XML文書（論文） 修士論文発表会

  37. manual A B 参照 • XSLは階層構造を持つ • XSL＝Pattern　＋　Action <element type= “manual”> <target-element type=“A”/> </element> 修士論文発表会

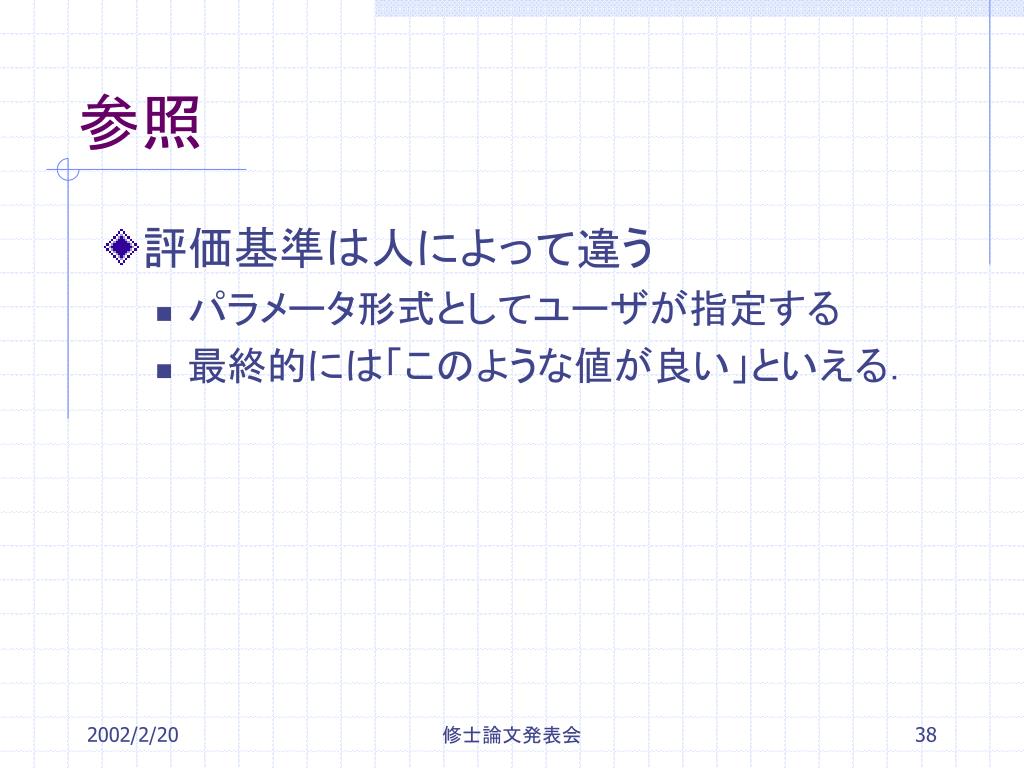

  38. 参照 • 評価基準は人によって違う • パラメータ形式としてユーザが指定する • 最終的には「このような値が良い」といえる． 修士論文発表会

  39. 参照 • XML文書がこれらの性質に満たしているかを評価 • XML文書をDTD定義に基づいて評価するための手法を提案 • 多様な文書および評価基準に対応する • DOMモデルより評価用のデータ構造を導出 修士論文発表会
