Presentation Transcript
pulv risateur port
Pulvérisateur porté.
  • Les rampes sont repliées.

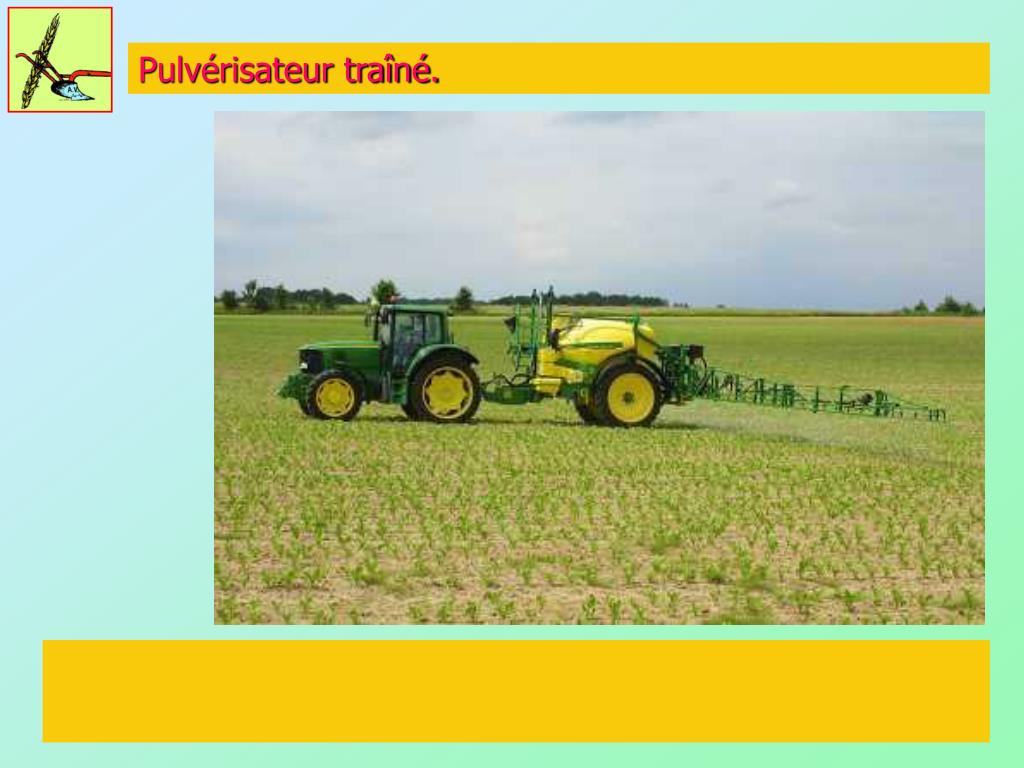

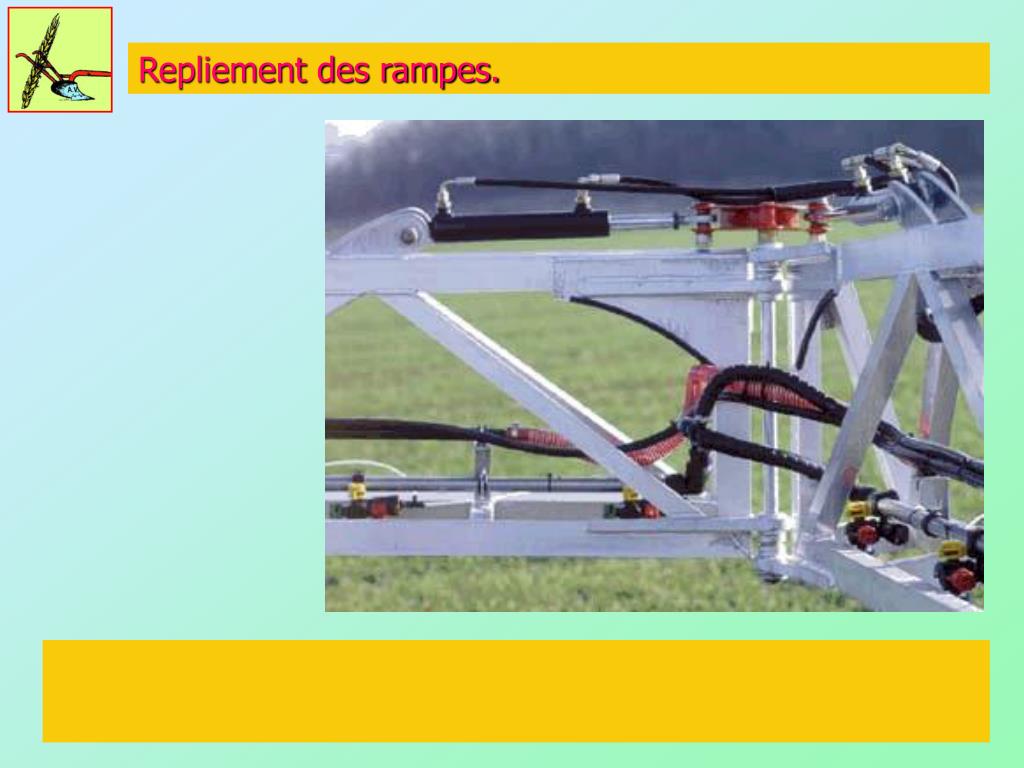

sch ma de principe

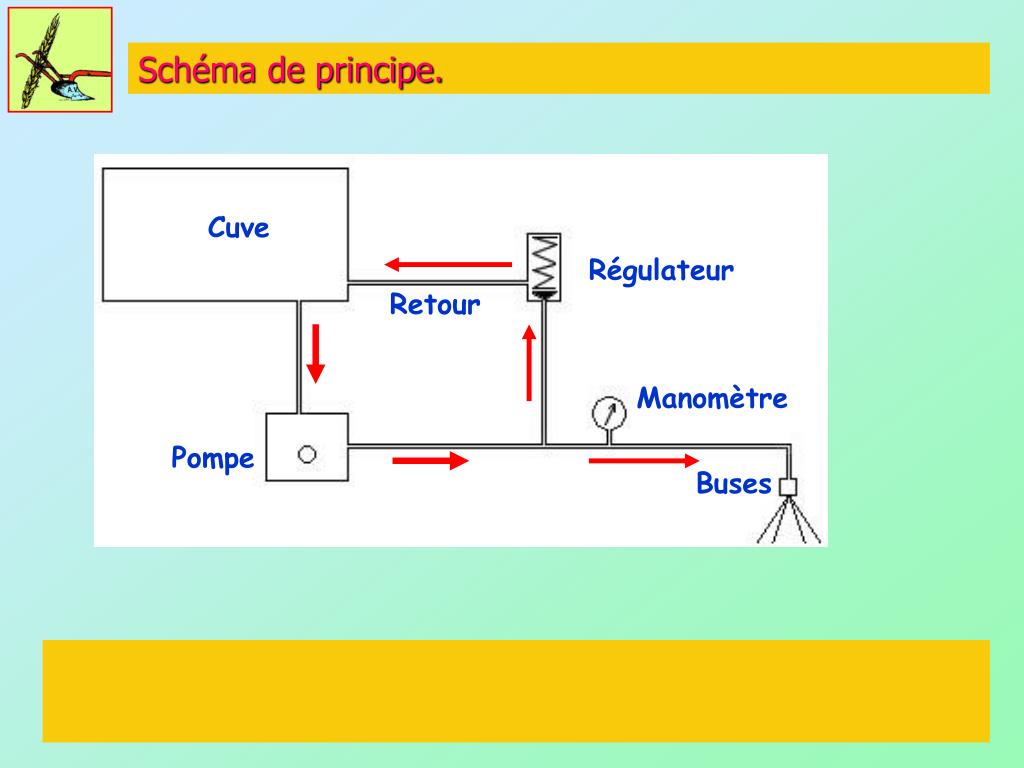

Schéma de principe.

Cuve

Régulateur

Retour

Manomètre

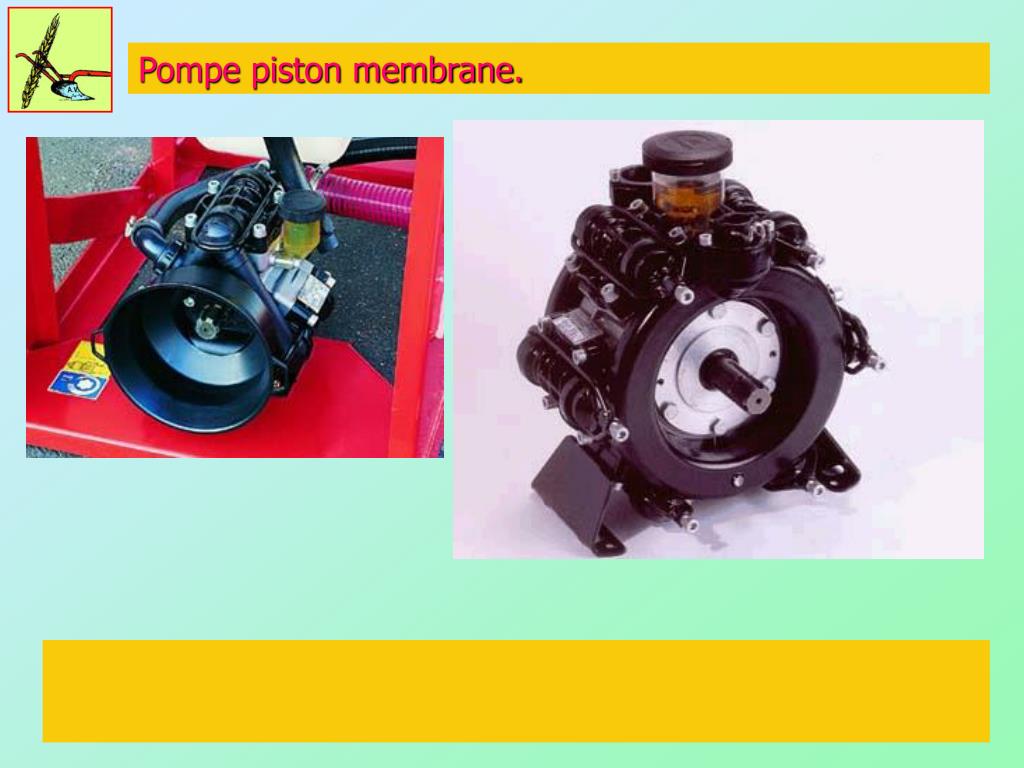

Pompe

Buses

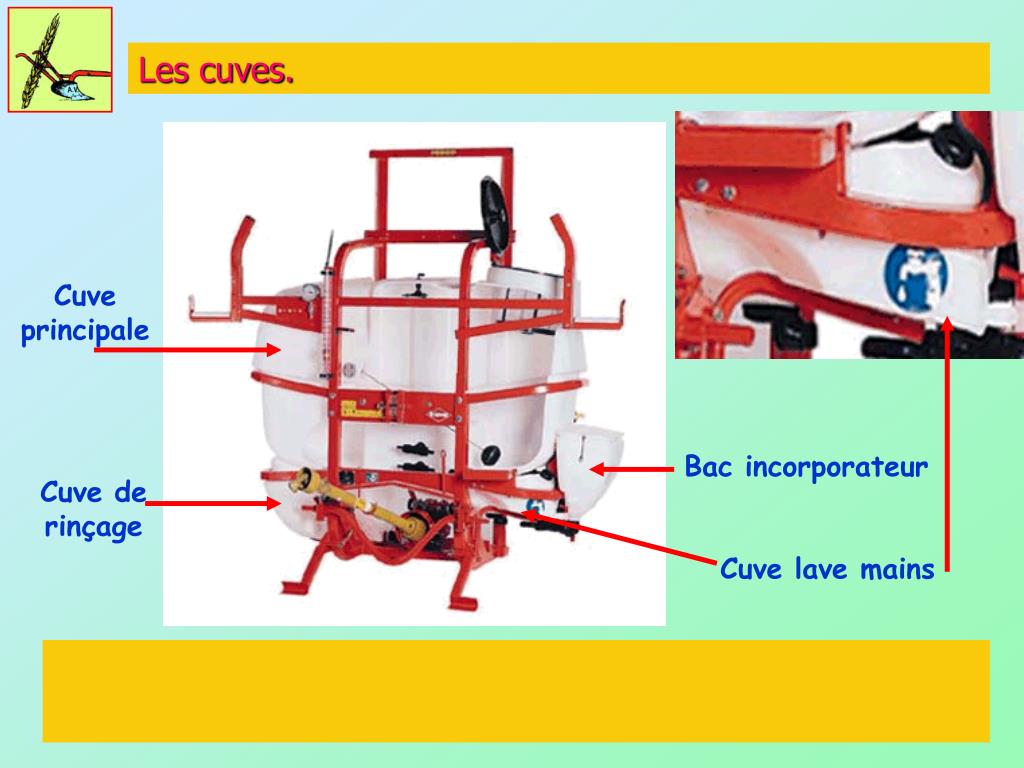

les cuves
Les cuves.

Cuve principale

Bac incorporateur

Cuve de rinçage

Cuve lave mains

cuve de rin age
Cuve de rinçage.

Cuve principale

  • Elle contient l’eau propre permettant de rincer la cuve principale en fin de chantier.
bac incorporateur
Bac incorporateur.
  • Il permet d’incorporer le produit sans risque d’éclaboussure.
slide8
Idem

Bac incorporateur

Lave mains

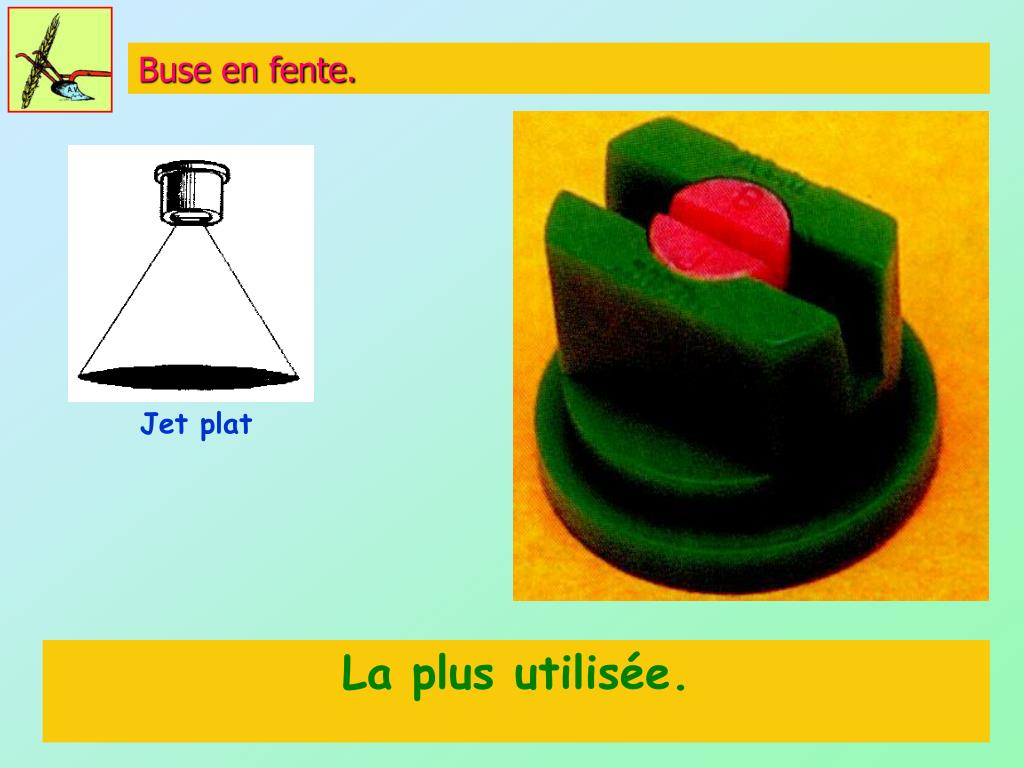

buse en fente
Buse en fente.

Jet plat

  • La plus utilisée.
buse turbulence
Buse à turbulence.

Jet conique et creux

  • De moins en moins utilisée. Nécessitant une pression élevée son jet est sensible à la dérive.
buse miroir
Buse miroir.
  • Pour les traitements au sol en prélevée.
buse filets

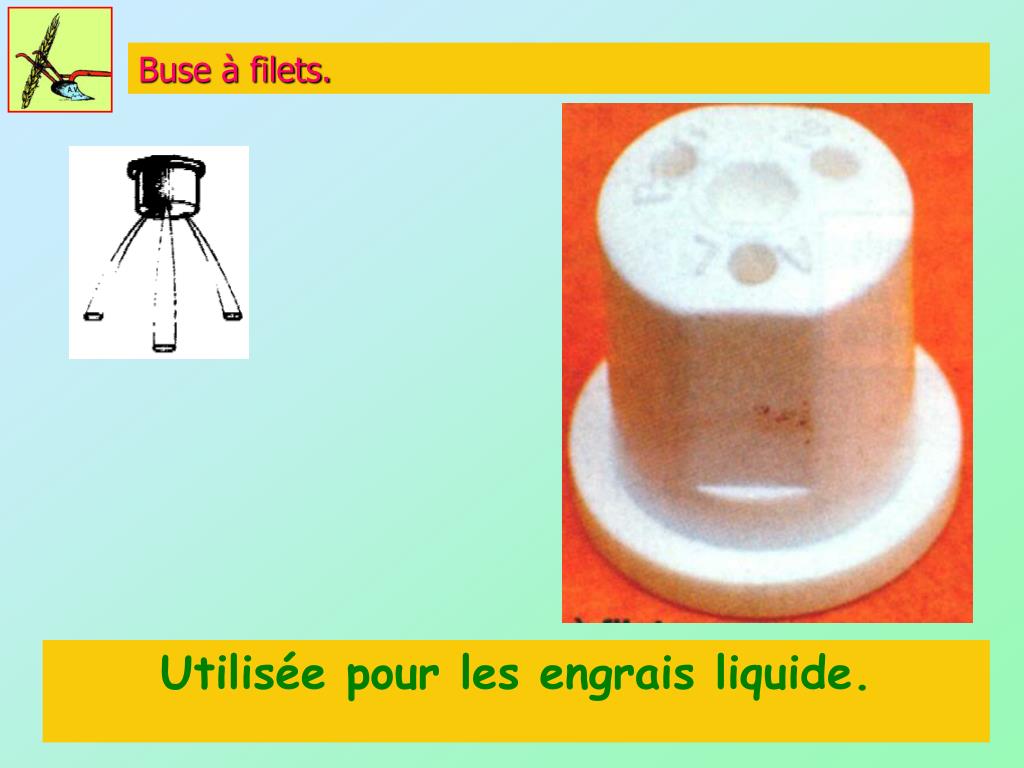

Buse à filets.
  • Utilisée pour les engrais liquide.

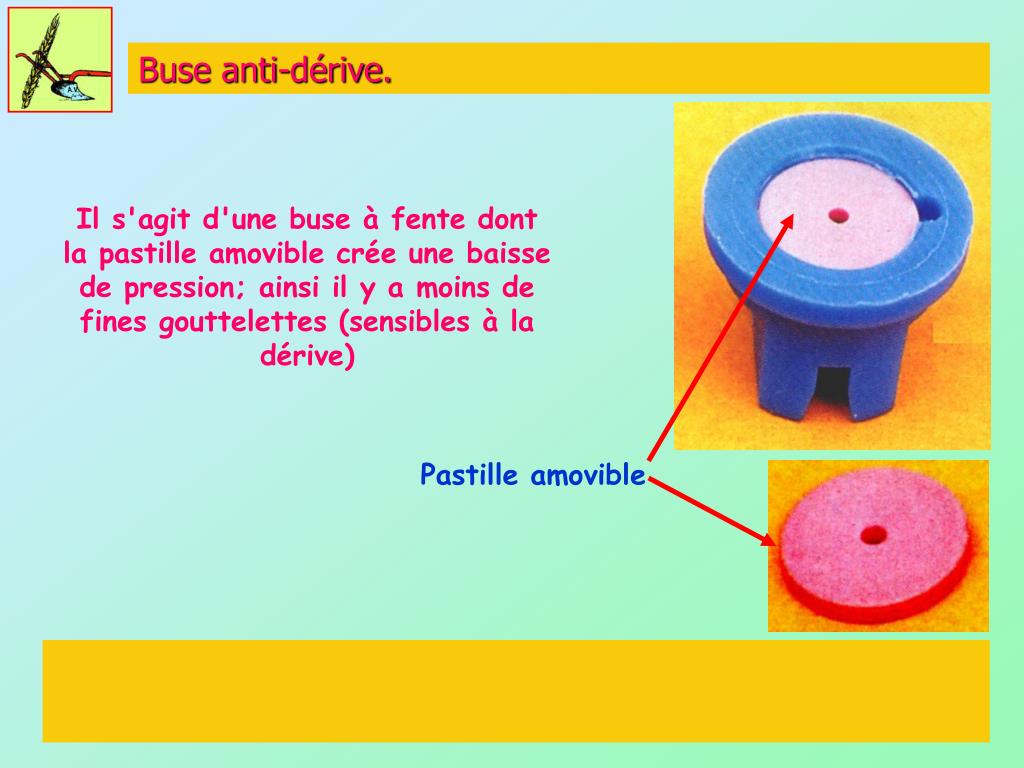

buse anti d rive
Buse anti-dérive.

Il s'agit d'une buse à fente dont la pastille amovible crée une baisse de pression; ainsi il y a moins de fines gouttelettes (sensibles à la dérive)

Pastille amovible

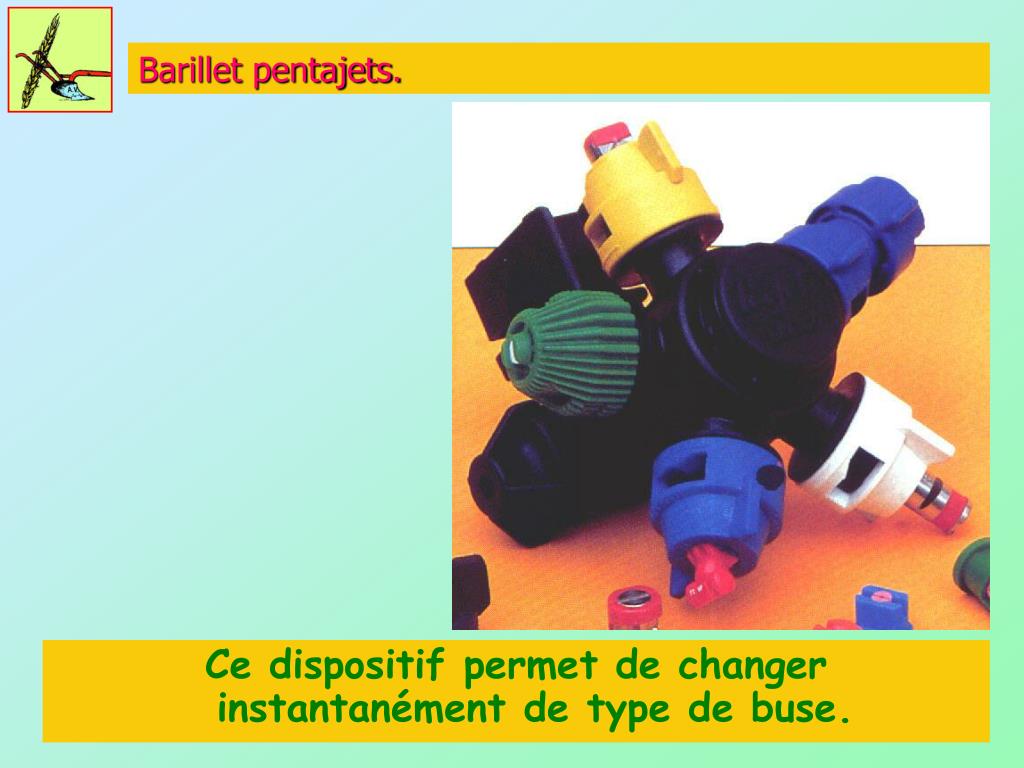

barillet pentajets
Barillet pentajets.
  • Ce dispositif permet de changer instantanément de type de buse.
correcteur de d vers

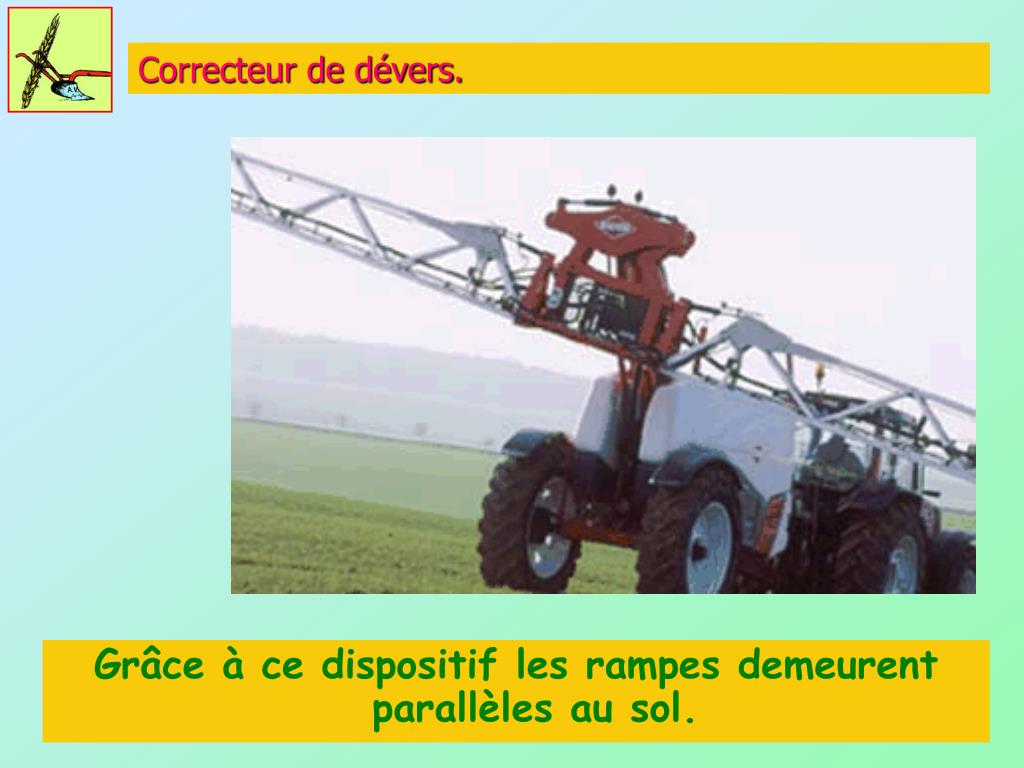

Correcteur de dévers.
  • Grâce à ce dispositif les rampes demeurent parallèles au sol.
slide21

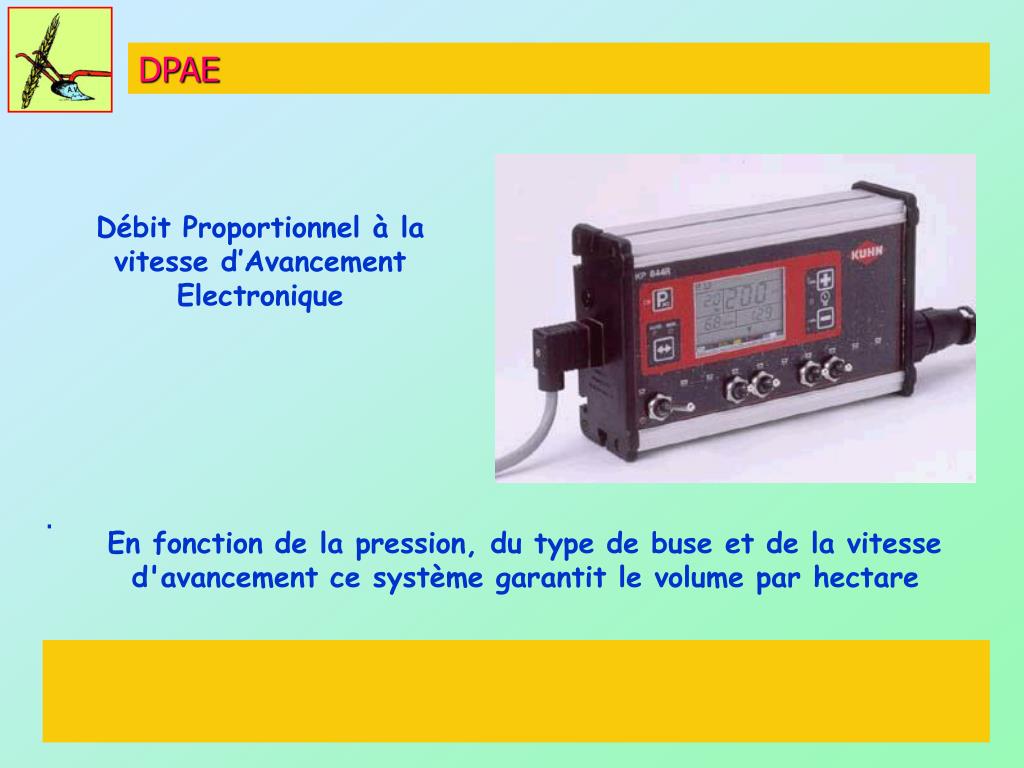

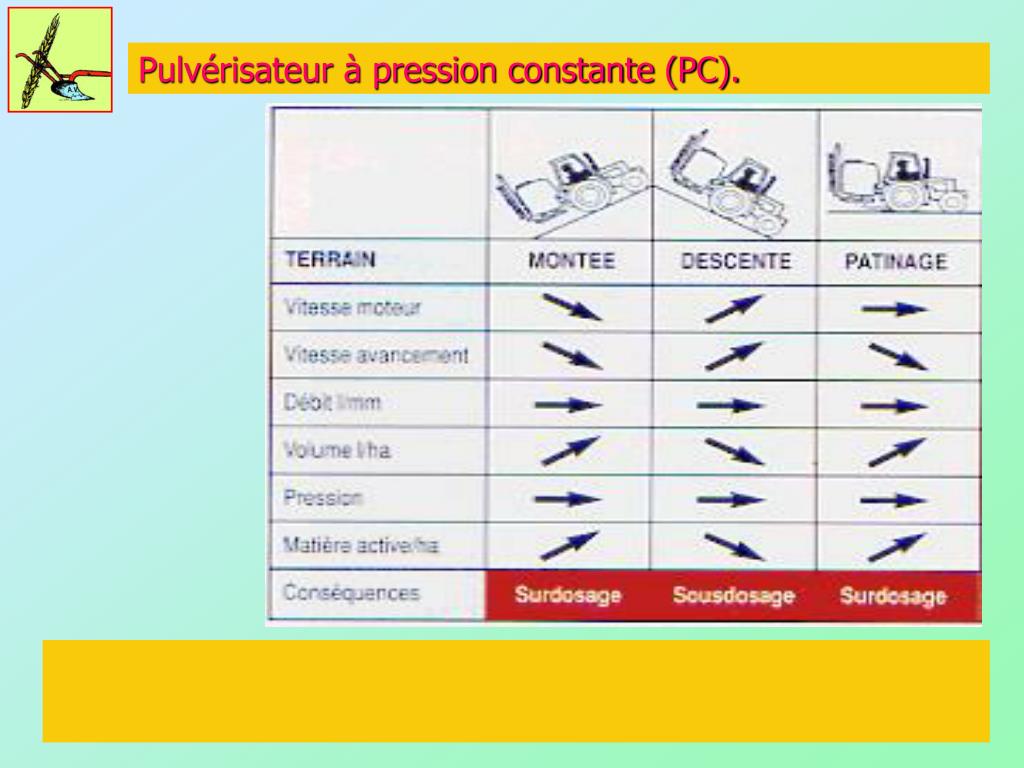

DPAE

Débit Proportionnel à la vitesse d’Avancement Electronique

.

En fonction de la pression, du type de buse et de la vitesse d'avancement ce système garantit le volume par hectare

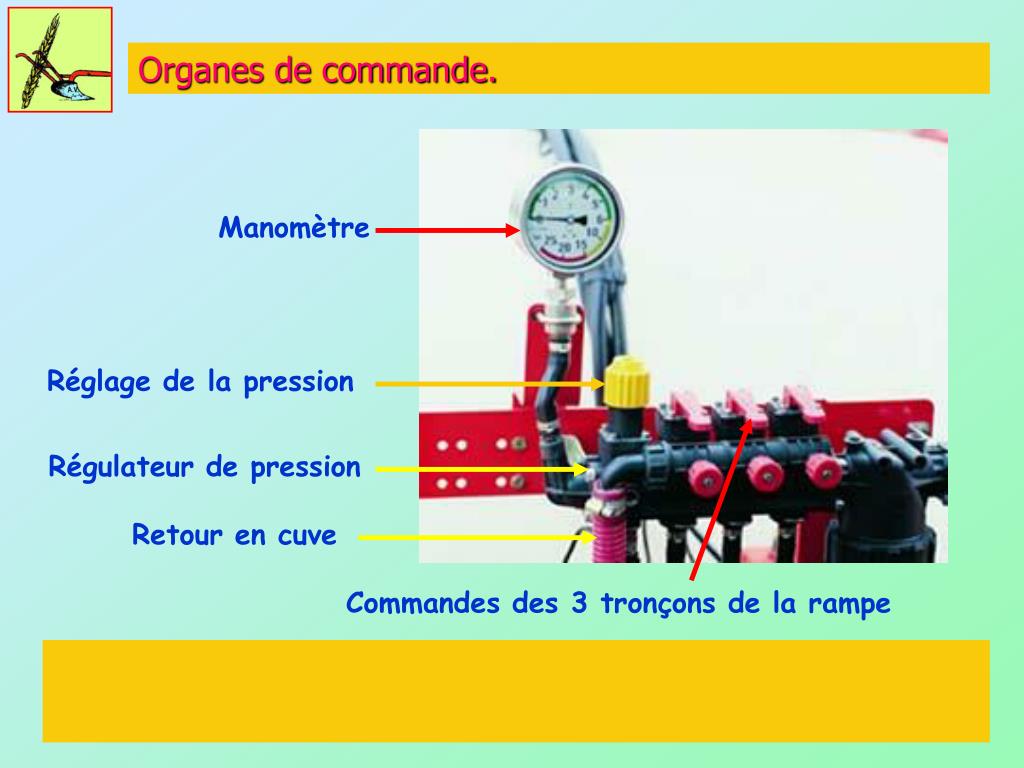

organes de commande
Organes de commande.

Manomètre

Réglage de la pression

Régulateur de pression

Retour en cuve

Commandes des 3 tronçons de la rampe

normes combinaisons

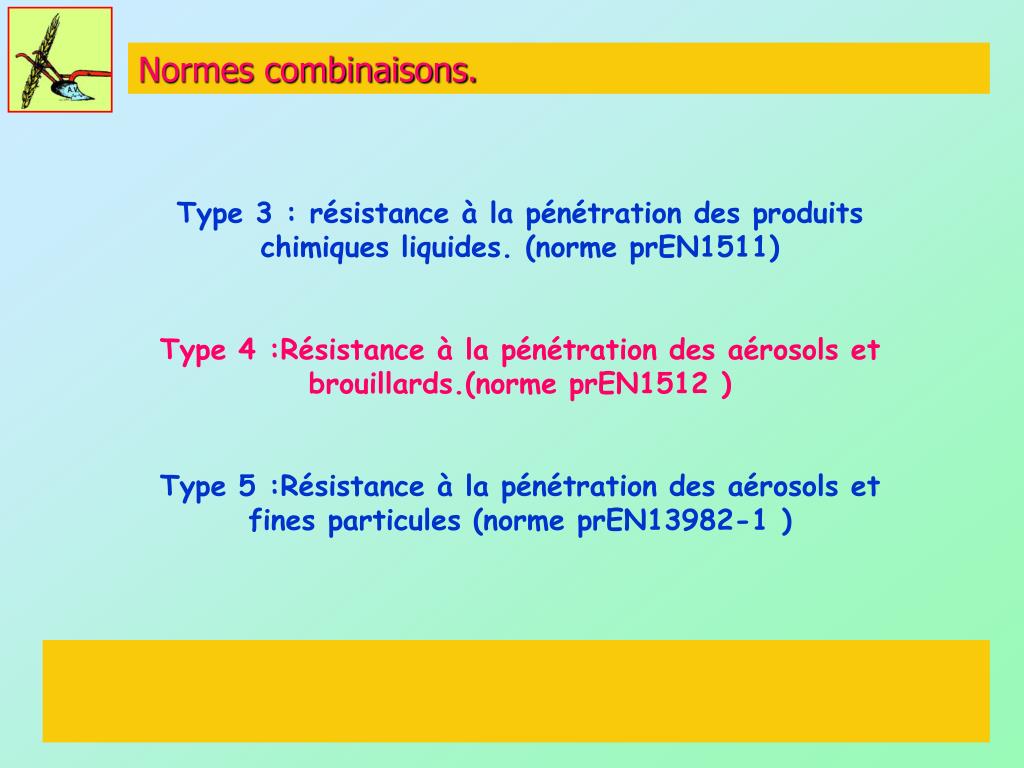

Normes combinaisons.

Type 3 : résistance à la pénétration des produits chimiques liquides. (norme prEN1511)

Type 4 :Résistance à la pénétration des aérosols et brouillards.(norme prEN1512 )

Type 5 :Résistance à la pénétration des aérosols et fines particules (norme prEN13982-1 )

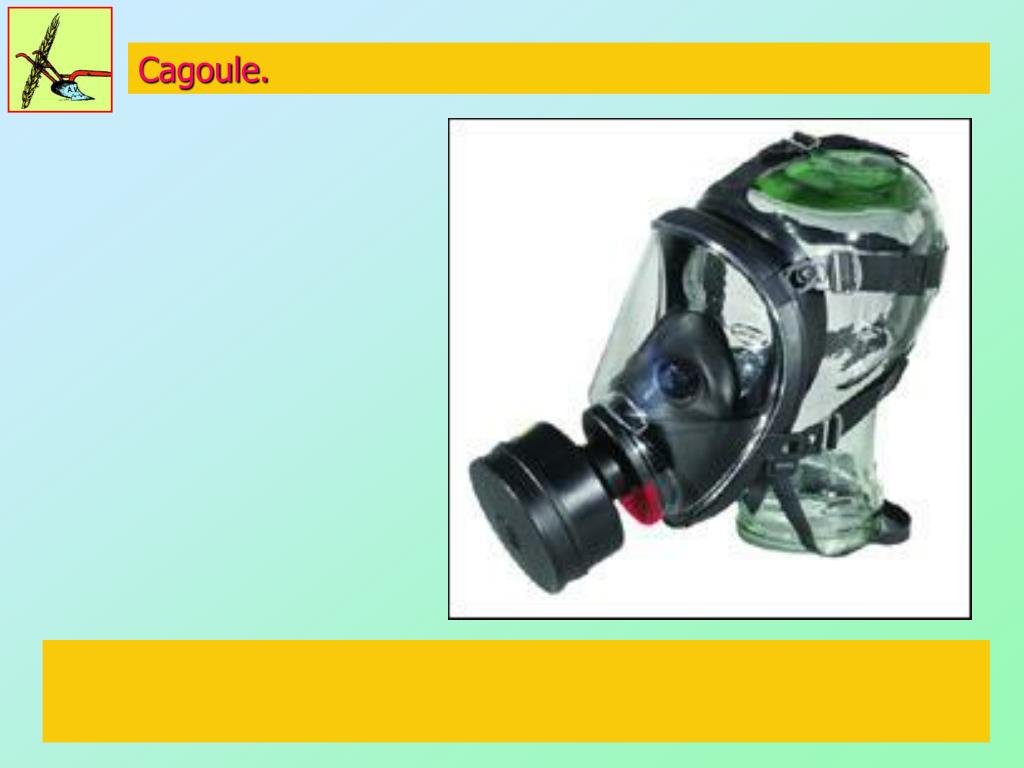

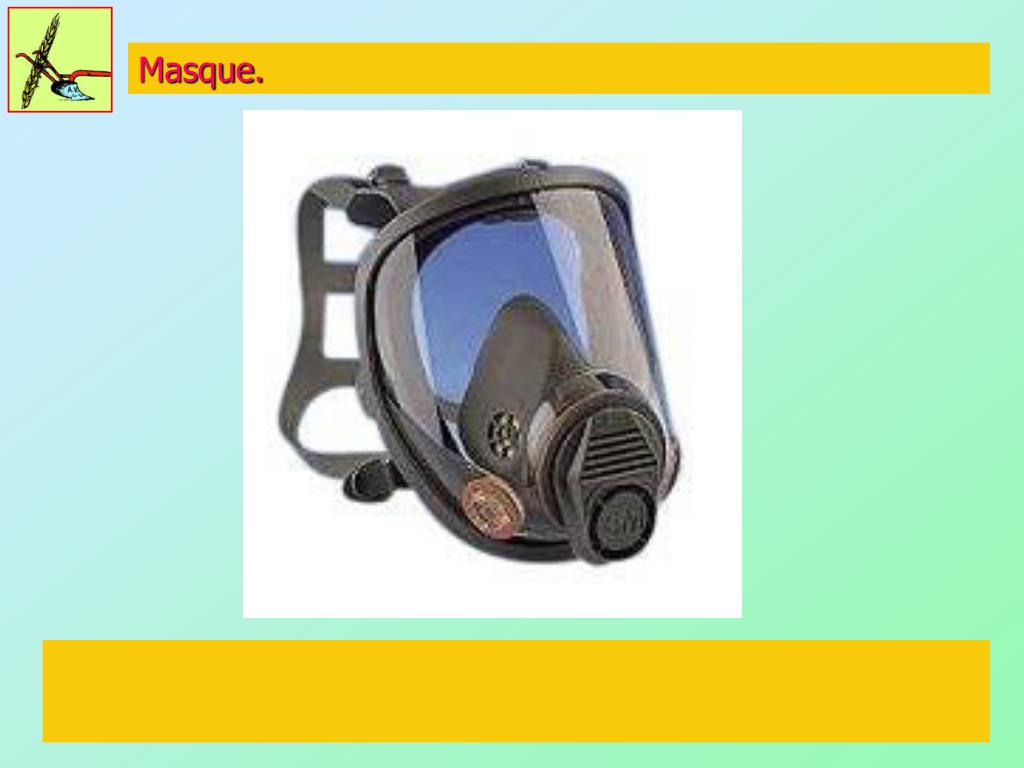

gants et masque
Gants et masque.

En nitrile ou néoprène

Marquage CE

pr paration du traitement
Préparation du traitement.

1 : combinaison de protection de type3.

2 : accessoires réservés à cet usage

3 : gants et lunettes aux normes

4 : respecter les instructions notées sur l’emballage.

5 : bien rincer les emballages

Les nouveaux pulvérisateurs doivent disposer d'équipements aux normes : bac incorporateur, lave mains, rince bidons…

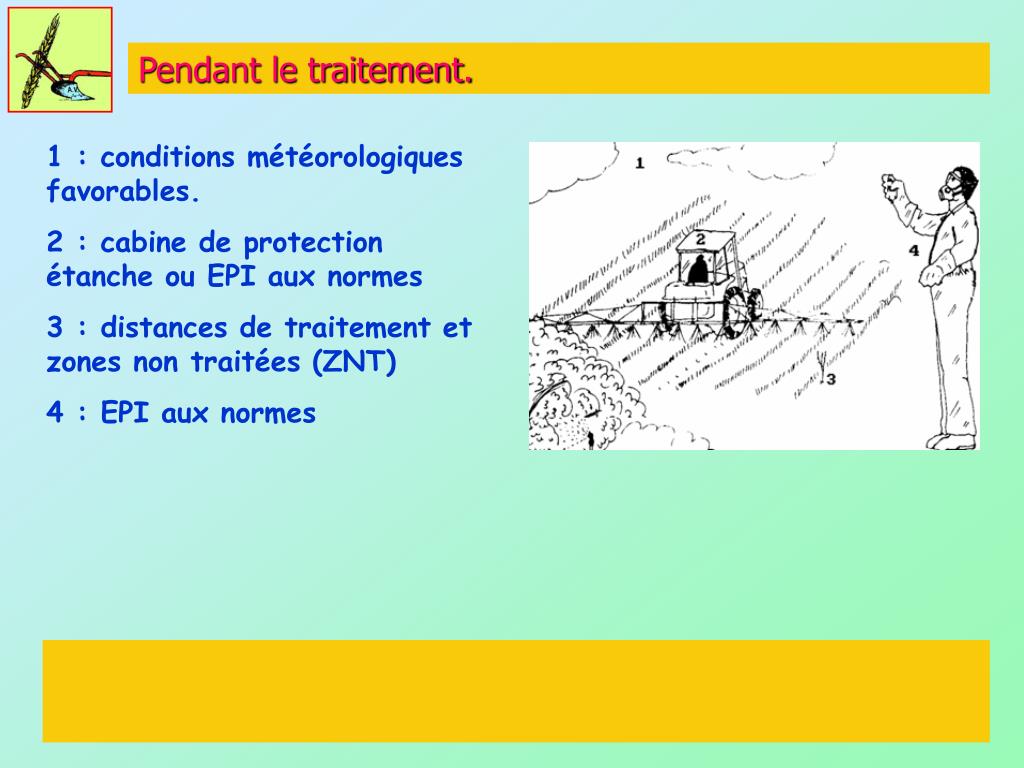

pendant le traitement
Pendant le traitement.

1 : conditions météorologiques favorables.

2 : cabine de protection étanche ou EPI aux normes

3 : distances de traitement et zones non traitées (ZNT)

4 : EPI aux normes

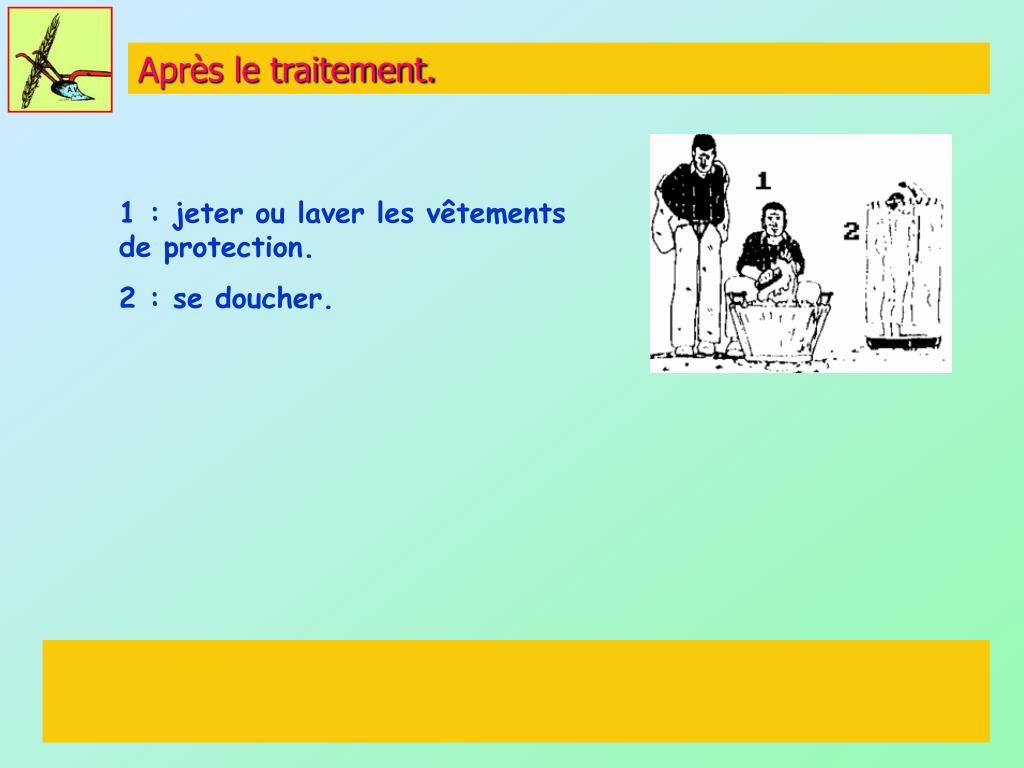

apr s le traitement
Après le traitement.

1 : jeter ou laver les vêtements de protection.

2 : se doucher.

exemples de ppnu

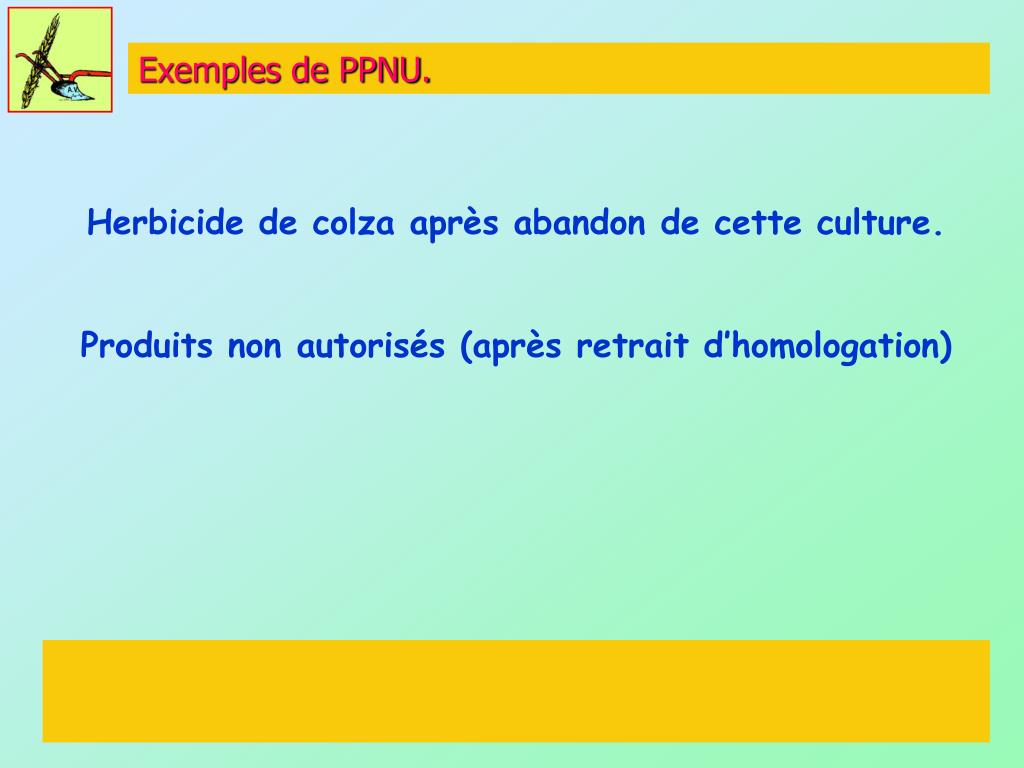

Exemples de PPNU.

Herbicide de colza après abandon de cette culture.

Produits non autorisés (après retrait d’homologation)

slide34
EVPP
  • Stockage en vue d’une collecte par ADIVALOR

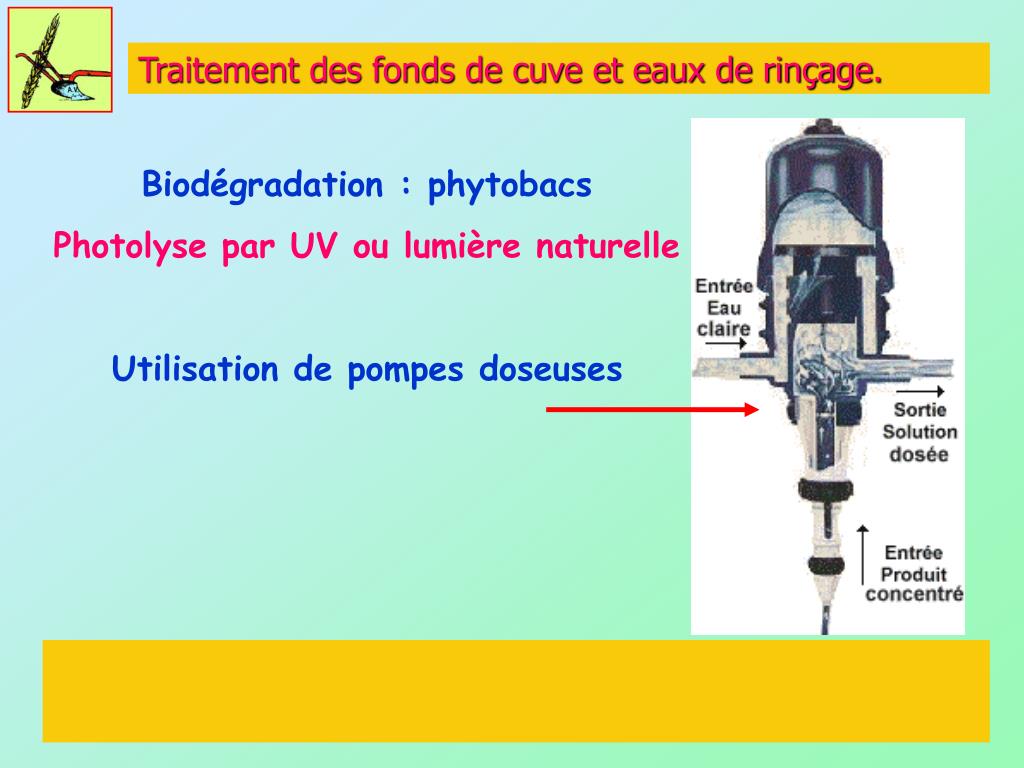

traitement des fonds de cuve et eaux de rin age
Traitement des fonds de cuve et eaux de rinçage.

Biodégradation : phytobacs

Photolyse par UV ou lumière naturelle

Utilisation de pompes doseuses

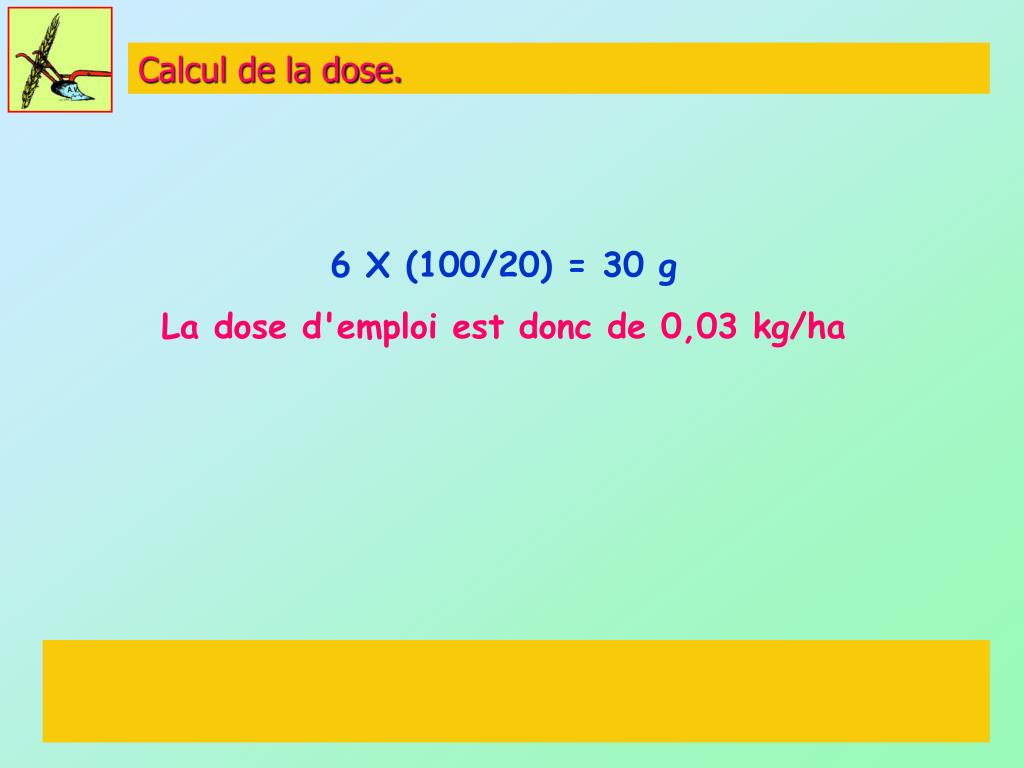

calcul de la dose
Calcul de la dose.

6 X (100/20) = 30 g

La dose d'emploi est donc de 0,03 kg/ha

pression th orique

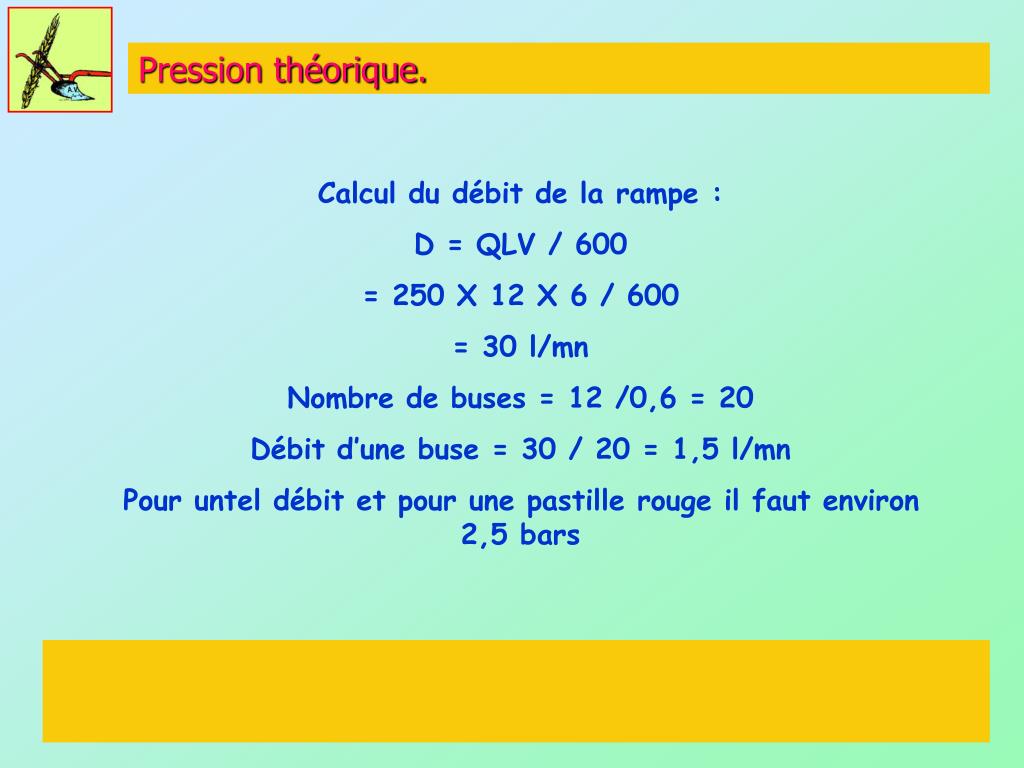

Pression théorique.

Calcul du débit de la rampe :

D = QLV / 600

= 250 X 12 X 6 / 600

= 30 l/mn

Nombre de buses = 12 /0,6 = 20

Débit d’une buse = 30 / 20 = 1,5 l/mn

Pour untel débit et pour une pastille rouge il faut environ 2,5 bars

d bit des buses
Débit des buses.

Les couleurs normalisées identifient le débit.

distance d talonnage
Distance d’étalonnage.

Trajet pour 1 ha (en m) = 100 /L X 100

Soit pour 0,1 ha : 1000 /L

Si L = 12 m il faudra parcourir 1000/12 = 83 m

22 l épandus  le volume par hectare est donc de 220 l

influences sur la taille des gouttelettes
Influences sur la taille des gouttelettes.

Finesse des gouttes

A filets

Anti-dérive

Fente 110°

Miroir

Fente 80°

A turbulence

influence de la finesse des gouttes
Influence de la finesse des gouttes.
  • A volume identique les petites gouttes couvrent mieux
exercice

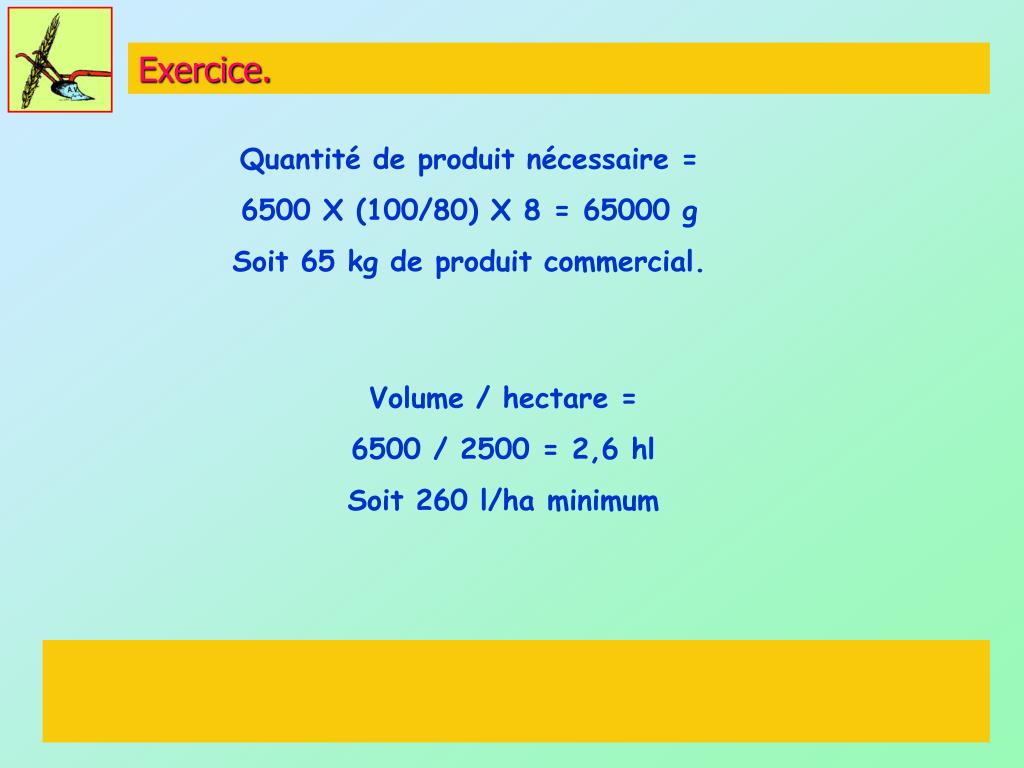

Exercice.

Quantité de produit nécessaire =

6500 X (100/80) X 8 = 65000 g

Soit 65 kg de produit commercial.

Volume / hectare =

6500 / 2500 = 2,6 hl

Soit 260 l/ha minimum

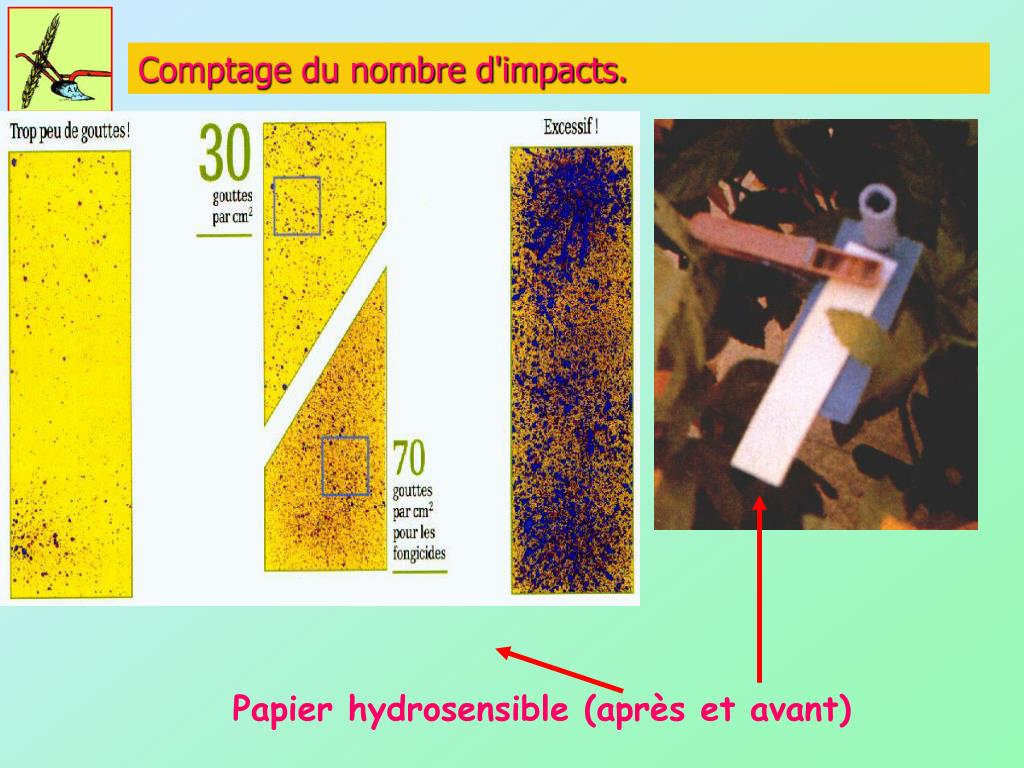

comptage du nombre d impacts
Comptage du nombre d'impacts.

Papier hydrosensible (après et avant)

contr le du d bit des buses
Contrôle du débit des buses.
  • Les écarts ne doivent pas dépasser 10% par rapport à une buse neuve.

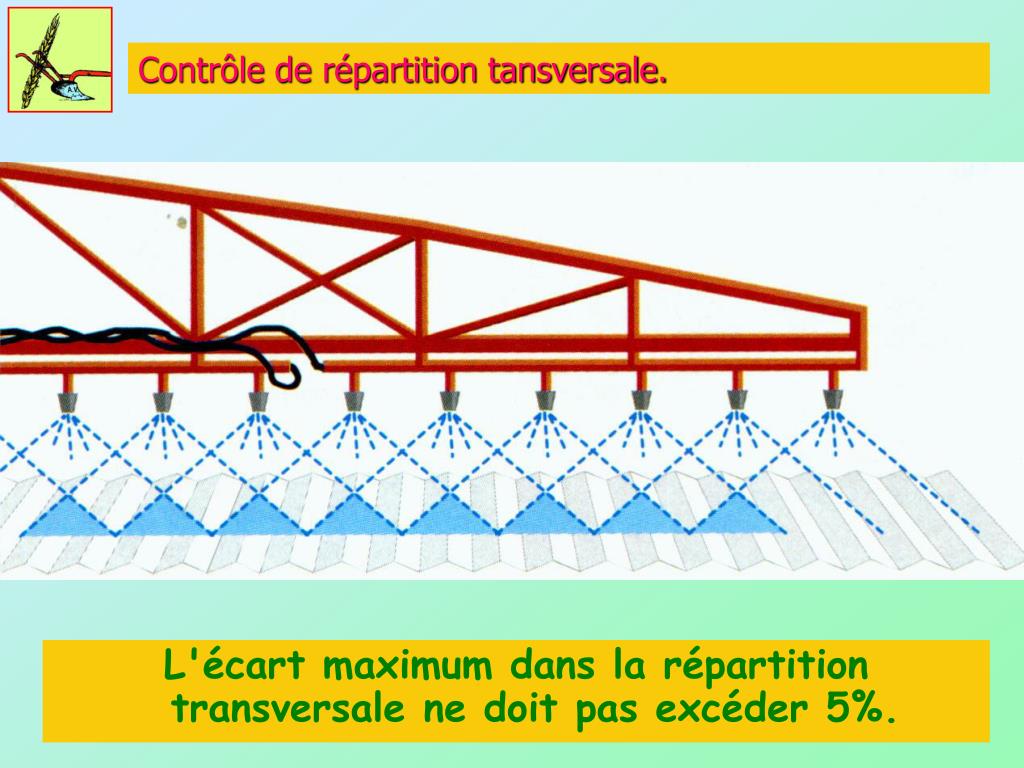

contr le de r partition tansversale
Contrôle de répartition tansversale.
  • L'écart maximum dans la répartition transversale ne doit pas excéder 5%.

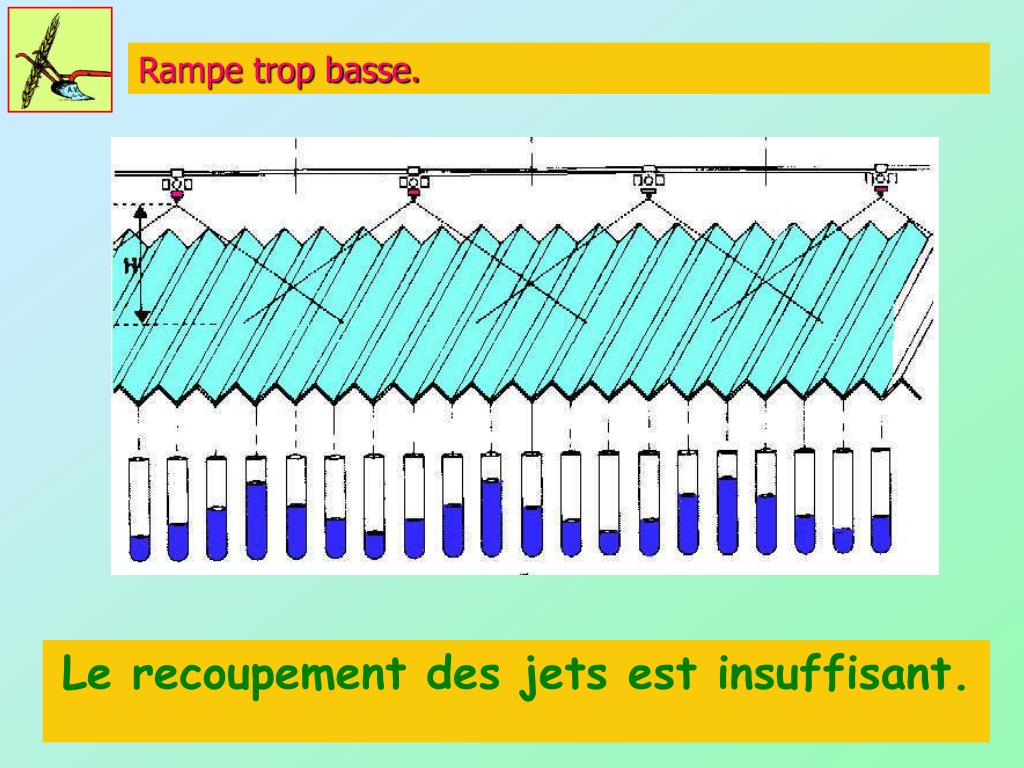

rampe trop basse
Rampe trop basse.
  • Le recoupement des jets est insuffisant.
calcul th orique de la distance buse cible

Buses

e

Calcul théorique de la distance buse cible.

n=1

n=2

n=3

n désigne le nombre de couvertures de la cible par le traitement

Si n =3, e=60 cm et = 110°

h =(3X30)/1,428 =63 cm

tg55°=1,43

tg40°=0,84
